KÄYTTÖOHJE GSB 122 Professional BOSCH

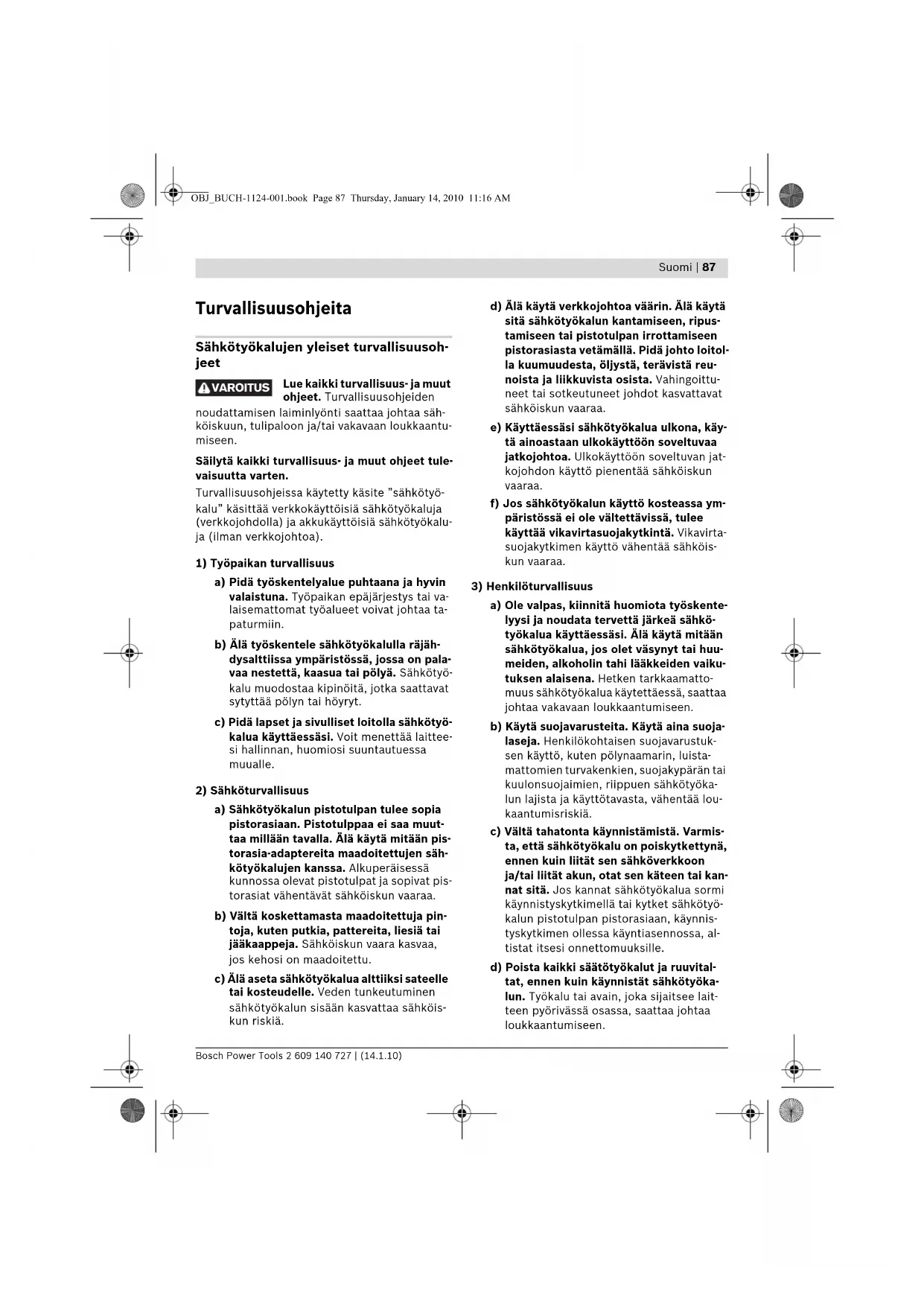

Turvallisuusohjeita Sähkötyökalujen yleiset turvallisuusoh- jeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa säh- köiskuun, tulipaloon ja/tai vakavaan loukkaantu- miseen. Säilytä kaikki turvallisuus- ja muut ohjeet tule- vaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyö- kalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökalu- ja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai va- laisemattomat työalueet voivat johtaa ta- paturmiin. b) Älä työskentele sähkötyökalulla räjäh- dysalttiissa ympäristössä, jossa on pala- vaa nestettä, kaasua tai pölyä. Sähkötyö- kalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyö- kalua käyttäessäsi. Voit menettää laittee- si hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muut- taa millään tavalla. Älä käytä mitään pis- torasia-adaptereita maadoitettujen säh- kötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pis- torasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pin- toja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköis- kun riskiä. d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripus- tamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitol- la kuumuudesta, öljystä, terävistä reu- noista ja liikkuvista osista. Vahingoittu- neet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käy- tä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jat- kojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ym- päristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirta- suojakytkimen käyttö vähentää sähköis- kun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskente- lyysi ja noudata tervettä järkeä sähkö- työkalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tahi lääkkeiden vaiku- tuksen alaisena. Hetken tarkkaamatto- muus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suoja- laseja. Henkilökohtaisen suojavarustuk- sen käyttö, kuten pölynaamarin, luista- mattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyöka- lun lajista ja käyttötavasta, vähentää lou- kaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmis- ta, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kan- nat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyö- kalun pistotulpan pistorasiaan, käynnis- tyskytkimen ollessa käyntiasennossa, al- tistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvital- tat, ennen kuin käynnistät sähkötyöka- lun. Työkalu tai avain, joka sijaitsee lait- teen pyörivässä osassa, saattaa johtaa loukkaantumiseen. VAROITUS OBJ_BUCH-1124-001.book Page 87 Thursday, January 14, 2010 11:16 AM88 | Suomi 2 609 140 727 | (14.1.10) Bosch Power Tools e) Vältä epänormaalia kehon asentoa. Huo- lehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hal- lita sähkötyökalua odottamattomissa ti- lanteissa. f) Käytä tarkoitukseen soveltuvia vaattei- ta. Älä käytä löysiä työvaatteita tai koru- ja. Pidä hiukset, vaatteet ja käsineet loi- tolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liik- kuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla ta- valla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja kä-

sittely a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopi- vaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jol- le sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytki- mestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytki- mellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. d) Säilytä sähkötyökalut poissa lasten ulot- tuvilta, kun niitä ei käytetä. Älä anna sel- laisten henkilöiden käyttää sähkötyöka- lua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkö- työkalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteetto- masti, eivätkä ole puristuksessa sekä, et- tä siinä ei ole murtuneita tai vahingoittu- neita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat en- nen käyttöä. Monen tapaturman syyt löy- tyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaih- totyökaluja jne. näiden ohjeiden mukai- sesti. Ota tällöin huomioon työolosuh- teet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaa- rallisiin tilanteisiin.

5) Akkukäyttöisten työkalujen huolellinen kä-

sittely ja käyttö a) Lataa akku vain valmistajan suosittele- massa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saat- taa muodostaa tulipalovaaran erilaista ak- kua ladattaessa. b) Käytä sähkötyökalussa ainoastaan kysei- seen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. c) Pidä irrallista akkua loitolla metalliesi- neistä, kuten paperinliittimistä, kolikois- ta, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Ak- kukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipa- loon. d) Väärästä käytöstä johtuen, akusta saat- taa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tä- män lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palo- vammoja.

a) Anna ainoastaan koulutettujen ammatti- henkilöiden korjata sähkötyökalusi ja hy- väksy korjauksiin vain alkuperäisiä vara- osia. Täten varmistat, että sähkötyökalu säilyy turvallisena. OBJ_BUCH-1124-001.book Page 88 Thursday, January 14, 2010 11:16 AMSuomi | 89 Bosch Power Tools 2 609 140 727 | (14.1.10) Porakoneiden ja ruuvinvääntimien turvallisuusohjeet f Käytä kuulonsuojaimia kun iskuporaat. Me- lu saattaa aiheuttaa kuulon menetystä. f Pidä sähkötyökalua eristetyistä pinnoista, tehdessäsi työtä, jossa vaihtotyökalu tai ruuvi saattaisi osua piilossa olevaan sähkö- johtoon. Kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännittei- siksi ja johtaa sähköiskuun. f Käytä sopivia etsintälaitteita piilossa olevi- en syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipa- loon ja sähköiskuun. Kaasuputken vahingoit- taminen saattaa johtaa räjähdykseen. Vesi- johtoputken puhkaisu aiheuttaa aineellista vahinkoa. f Pysäytä sähkötyökalu välittömästi, jos vaih- totyökalu lukkiutuu. Varaudu voimakkaisiin vastamomentteihin, jotka syntyvät takais- kussa. Vaihtotyökalu lukkiutuu, kun: — sähkötyökalua ylikuormitetaan tai — se kallistuu työstettävässä työkappaleessa. f Pidä tukevasti kiinni sähkötyökalusta. Ruu- via kiristettäessä ja avattaessa saattaa het- kellisesti syntyä voimakkaita vastamomentte- ja. f Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidet- tynä. f Pidä työpaikka puhtaana. Materiaalien se- koitukset ovat erityisen vaarallisia. Kevytme- tallipöly saattaa syttyä palamaan tai räjähtää. f Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihto- työkalu saattaa juuttua kiinni johtaen sähkö- työkalun hallinnan menettämiseen. f Älä avaa akkua. On olemassa oikosulun vaa- ra. Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On ole- massa räjähdysvaara. f Käytä vain alkuperäisiä Bosch-akkuja, joi- den jännite vastaa sähkötyökalusi tyyppikil- vessä olevaa jännitettä. Muita akkuja käytet- täessä, esim. jäljitelmiä, työstettyjä akkuja tai vieraita valmisteita, on olemassa räjähtävien akkujen aiheuttama loukkaantumisvaara ja ai- nevahinkovaara. Toimintaselostus Lue kaikki turvallisuus- ja muut oh- jeet. Turvallisuusohjeiden noudat- tamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vaka- vaan loukkaantumiseen. Käännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjet- ta. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu ruuvinvääntöön ja poraamiseen puuhun, metalliin, keramiikkaan ja muoviin sekä iskuporaukseen tiileen, muurauk- seen ja kiviainekseen. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiik- kasivussa olevaan sähkötyökalun kuvaan. 1 Pikaistukka 2 Vääntömomenttiasetuksen säätörengas 3 Käytön esivalinnan säätörengas 4 Vaihteenvalitsin 5 Ruuvauskärki* 6 Akku* 7 Akun vapautuspainike 8 Suunnanvaihtokytkin 9 Käynnistyskytkin 10 Kahva (eristetty kädensija) 11 Yleispidin* *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvike- luettelon tarvikeohjelmastamme. OBJ_BUCH-1124-001.book Page 89 Thursday, January 14, 2010 11:16 AM90 | Suomi 2 609 140 727 | (14.1.10) Bosch Power Tools Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745 mu- kaan. Laitteen tyypillinen A-painotettu äänen paineta- so on: Äänen painetaso 87 dB(A); äänen tehota- so 98 dB(A). Epävarmuus K=3 dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot (kolmen suunnan vektori- summa) mitattuna EN 60745 mukaan: Poraus metalliin: Värähtelyemissioarvo

, epävarmuus K =1,5 m/s

Iskuporaus betoniin: Värähtelyemissioarvo

, epävarmuus K =4,0 m/s

Ruuvinvääntö: Värähtelyemissioarvo

, epävarmuus K =1,5 m/s

Näissä ohjeissa mainittu värähtelytaso on mitat- tu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalu- jen vertailussa. Se soveltuu myös värähtelyrasi- tuksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettu- na, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huo- mioon myös se aika, jolloin laite on sammutettu- na tai käy, mutta sitä ei tosiasiassa käytetä. Tä- mä voi selvästi pienentää koko työaikajakson värähtelyrasitusta. Määrittele lisävarotoimenpiteet käyttäjän suo- jaksi värähtelyn vaikutukselta, kuten esimerkik- si: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organi- sointi. Tekniset tiedot Akkuiskuporaruuvinväännin GSB 12-2 Professional GSB 14,4-2 Professional Tuotenumero 3 601 JA7 5.. 3 601 JA7 4.. Nimellisjännite V= 12 14,4 Tyhjäkäyntikierrosluku –1. vaihde –2. vaihde min

0–450 0–1250 0–550 0–1550 Iskuluku tyhjäkäyntikierrosluvulla min

Suurin vääntömomentti kovassa/pehmeässä ruuvinvään- nössä ISO 5393 mukaan Nm 30/18 36/20 maks. ruuvin Ø mm 7 8 maks. poranterän Ø –Teräs –Puu – Muuraus

Istukan kiinnitysalue mm 1,5 – 10 1,5 – 10 Porakaran kierre

Paino vastaa EPTA-Procedure 01/2003 kg 1,5 1,6 Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdel- la. OBJ_BUCH-1124-001.book Page 90 Thursday, January 14, 2010 11:16 AMSuomi | 91 Bosch Power Tools 2 609 140 727 | (14.1.10) Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että koh- dassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakir- joja: EN 60745 direktiivien 2004/108/EY, 2006/42/EY määräysten mukaan. Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Asennus Akun lataus Ussi tai pitkän aikaa käyttämättä ollut akku saa- vuttaa täyden tehonsa vasta n. 5 lataus- ja pur- kausvaiheen jälkeen. Irrota akku 6 painamalla lukkopainikkeita 7 ja ve- tämällä akku alaspäin ulos sähkötyökalusta. Älä käytä voimaa tähän. Akku on varustettu NTC-lämpötilanvalvonnalla, joka sallii lataamisen vain akun lämpötilan olles- sa välillä 0 °C ja 45 °C. Täten saavutetaan pitkä käyttöikä akulle. Laitteen huomattavasti lyhentynyt käyttöaika la- tauksen jälkeen osoittaa, että akku on loppuun- käytetty ja täytyy vaihtaa uuteen. Ota huomioon hävitysohjeet. Työkalunvaihto (katso kuva A) f Aseta aina suunnanvaihtokytkin keskiasen- toon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) se- kä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painal- lus muodostaa loukkaantumisvaaran. Poraistukka on lukkiutuneena, kun käynnistyskyt- kintä 9 ei paineta. Tämä mahdollistaa poraistu- kassa olevan työkalun nopean ja helpon vaihdon. Avaa pikaistukka 1 kiertämällä sitä suuntaan n, kunnes työkalu voidaan asettaa siihen. Aseta työkalu. Kierrä pikaistukan 1 hylsyä käsin voimakkaasti suuntaan o, kunnes rasteriääntä ei enää kuulu. Istukka lukkiutuu täten automaattisesti. Lukitus aukeaa taas, kun hylsyä kierretään vas- takkaiseen suuntaan työkalun irrottamiseksi. Pölyn ja lastun poistoimu f Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäisten ja me- tallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille aller- gisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökin- pölyä pidetään karsinogeenisena, eritoten yhdessä puukäsittelyssä käytettyjen lisäai- neiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Huolehdi työkohteen hyvästä tuuletukses- ta. – Suosittelemme käyttämään suodatus- luokan P2 hengityssuojanaamaria. Ota huomioon maassasi voimassaolevat sään- nökset, koskien käsiteltäviä materiaaleja. Käyttö Käyttöönotto Akun asennus f Käytä vain alkuperäisiä Bosch O-akkuja, joi- den jännite vastaa sähkötyökalusi tyyppikil- vessä olevaa jännitettä. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tu- lipaloon. Aseta suunnanvaihtokytkin 8 keskiasentoon, ta- hattoman käynnistyksen estämiseksi. Työnnä la- dattu akku 6 kahvaan, kunnes se lukkiutuu tun- tuvasti ja asettuu tasaisesti kiinni kahvaan. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1124-001.book Page 91 Thursday, January 14, 2010 11:16 AM92 | Suomi 2 609 140 727 | (14.1.10) Bosch Power Tools Kiertosuunnan asetus (katso kuva B) Suunnanvaihtokytkimellä 8 voit muuttaa sähkö- työkalun kiertosuunnan. Käynnistyskytkimen 9 ollessa painettuna tämä ei kuitenkaan ole mah- dollista. Kierto oikealle: Porausta ja ruuvinkiertoa varten painat suunnanvaihtokytkintä 8 vasemmalle vas- teeseen asti. Kierto vasemmalle: Ruuvien ja muttereiden avaamista ja uloskiertoa varten painat suunnan- vaihtokytkintä 8 oikealle vasteeseen asti. Vääntömomentin asetus Vääntömomenttiasetuksen säätöpyörällä 2 voit asettaa tarvittavan vääntömomentin 22 portaassa. Oikein säädettynä, vaihtotyökalu pysähtyy heti, kun ruuvi on kiertynyt pinnan ta- salle materiaaliin tai, kun asetettu vääntömo- mentti on saavutettu. Asennossa ” ” rasteri- kytkin on poissa toiminnasta, esim. porausta varten. Valitse ruuvien uloskiertoon mahdollisesti suu- rempi asetus tai aseta rengas merkille ” ”. Käyttömuodon asetus (katso kuva C) Käytön esivalinnan säätörenkaalla 3 voit valita poraus/ruuvinvääntö- tai iskuporaus- asentojen välillä. Poraus ja ruuvinvääntö Kierrä säätörengas 3 tunnukselle ”Pora- us ilman iskua”. Iskuporaus Aseta säätörengas 3 tunnukselle ”Isku- poraus”. Asennossa ”Iskuporaus” on rasterikytkin pois- kytketty ja suurin teho aina käytössä. Mekaaninen vaihteenvalinta f Käytä vaihteenvalitsinta 4 ainoastaan säh- kötyökalun ollessa pysähdyksissä. Vaihteenvalitsimella 4 voidaan valita kaksi kier- roslukualuetta. Vaihde I: Pieni kierroslukualue; työskentelyyn suurien po- rahalkaisijoiden kanssa tai ruuvinvääntöön. Vaihde II: Suuri kierroslukualue; työskentelyyn pienien po- rahalkaisijoiden kanssa. Ellei vaihteenvalitsinta 4 voida työntää vastee- seen asti, tulee käyttökaraa kiertää hieman po- rasta. Käynnistys ja pysäytys Paina sähkötyökalun käynnistystä varten käyn- nistyskytkintä 9 ja pidä se painettuna. Sähkötyökalun pysäytys päästämällä käynnis- tyskytkin 9 vapaaksi. Kierrosluvun asetus Voit säätää käynnissä olevan sähkötyökalun kier- roslukua portaattomasti, riippuen siitä miten sy- välle painat käynnistyskytkintä 9. Käynnistyskytkimen 9 kevyt painallus aikaansaa alhaisen kierrosluvun. Paineen kasvaessa, nou- see kierrosluku. Täysautomaattinen karalukitus (Auto-Lock) Poraistukka ja samalla työkalunpidin ovat lukkiu- tuneena, kun käynnistyskytkintä 9 ei paineta. Tämä mahdollistaa ruuvien sisäänruuvauksen myös tyhjällä akulla sekä tuotteen käytön ruuvi- talttana. Pysäytysjarru Kun vapautat käynnistyskytkimen 9 jarrutetaan poraistukkaa ja täten estetään vaihtotyökalun jälkikäynnin. Päästä ruuvien sisäänkierrossa käynnistyskytkin 9 vapaaksi vasta, kun ruuvi on kiertynyt työkap- paleen pinnan tasoon. Ruuvin kanta ei tällöin kierry työkappaleen sisään. Työskentelyohjeita f Laske työkalu ruuvin päälle, ennen kuin kyt- ket virran. Varo, ettei käynnissä oleva työkalu luiskahda pois paikaltaan. Huomio: Varmista, ettei sähkötyökaluun pääse metallisia pienosia. Koneen käytyä pidemmän aikaa pienellä iskulu- vulla, tulee se jäähdyttää, käyttämällä sitä kuor- mittamatta, täydellä kierrosluvulla n. 3 minuuttia. OBJ_BUCH-1124-001.book Page 92 Thursday, January 14, 2010 11:16 AMSuomi | 93 Bosch Power Tools 2 609 140 727 | (14.1.10) Käytä metallia porattaessa vain moitteettomia, teräviä HSS-poranteriä (suurteho pikaleikkaus- teräs). Bosch-lisätervikeohjelma takaa asianmu- kaisen laadun. Ennen suurien, pitkien ruuvien kiertoa kovaan materiaaliin, tulisi esiporata reikä, jonka halkai- sija vastaa ruuvin kierteen sisäläpimittaa ja jon- ka syvyys on noin

ruuvin pituudesta. Hoito ja huolto Huolto ja puhdistus f Aseta aina suunnanvaihtokytkin keskiasen- toon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) se- kä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painal- lus muodostaa loukkaantumisvaaran. f Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työs- kennellä hyvin ja turvallisesti. Jos sähkötyökalussa huolellisesta valmistukses- ta ja koestusmenettelystä huolimatta esiintyy vi- kaa, tulee korjaus antaa Bosch-keskushuollon tehtäväksi. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy lait- teen mallikilvestä. Huolto ja asiakasneuvonta Huolto vastaa tuotteesi korjausta ja huoltoa se- kä varaosia koskeviin kysymyksiin. Räjähdyspii- rustuksia ja tietoja varaosista löydät myös osoit- teesta: www.bosch-pt.com Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: +358 (09) 435 991 Faksi: +358 (09) 870 2318 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Vain EU-maita varten: Älä heitä sähkötyökaluja talousjät- teisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan di- rektiivin 2002/96/EY ja sen kansal- listen lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uu- siokäyttöön. Akut/paristot: Ni-Cd: Nikkeli-kadmium Huomio: Näissä akuissa on kadmiumia, voimak- kaasti myrkyllistä raskasmetallia. Ni-MH: Nikkeli-metallihhydridi Älä heitä akkua/paristoja talousjätteisiin, tuleen tai veteen. Akut/paristot tulee mahdollisuuksien mukaan purkka, kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla. Vain EU-maita varten: Vialliset tai loppuunkäytetyt akut tulee kierrät- tää direktiivin 2006/66/EY mukaisesti. Oikeus teknisiin muutoksiin pidätetään. OBJ_BUCH-1124-001.book Page 93 Thursday, January 14, 2010 11:16 AM94 | Eλληνικά 2 609 140 727 | (14.1.10) Bosch Power Tools
