GSB 122 Professional - Skrūvgriezis BOSCH - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA GSB 122 Professional BOSCH

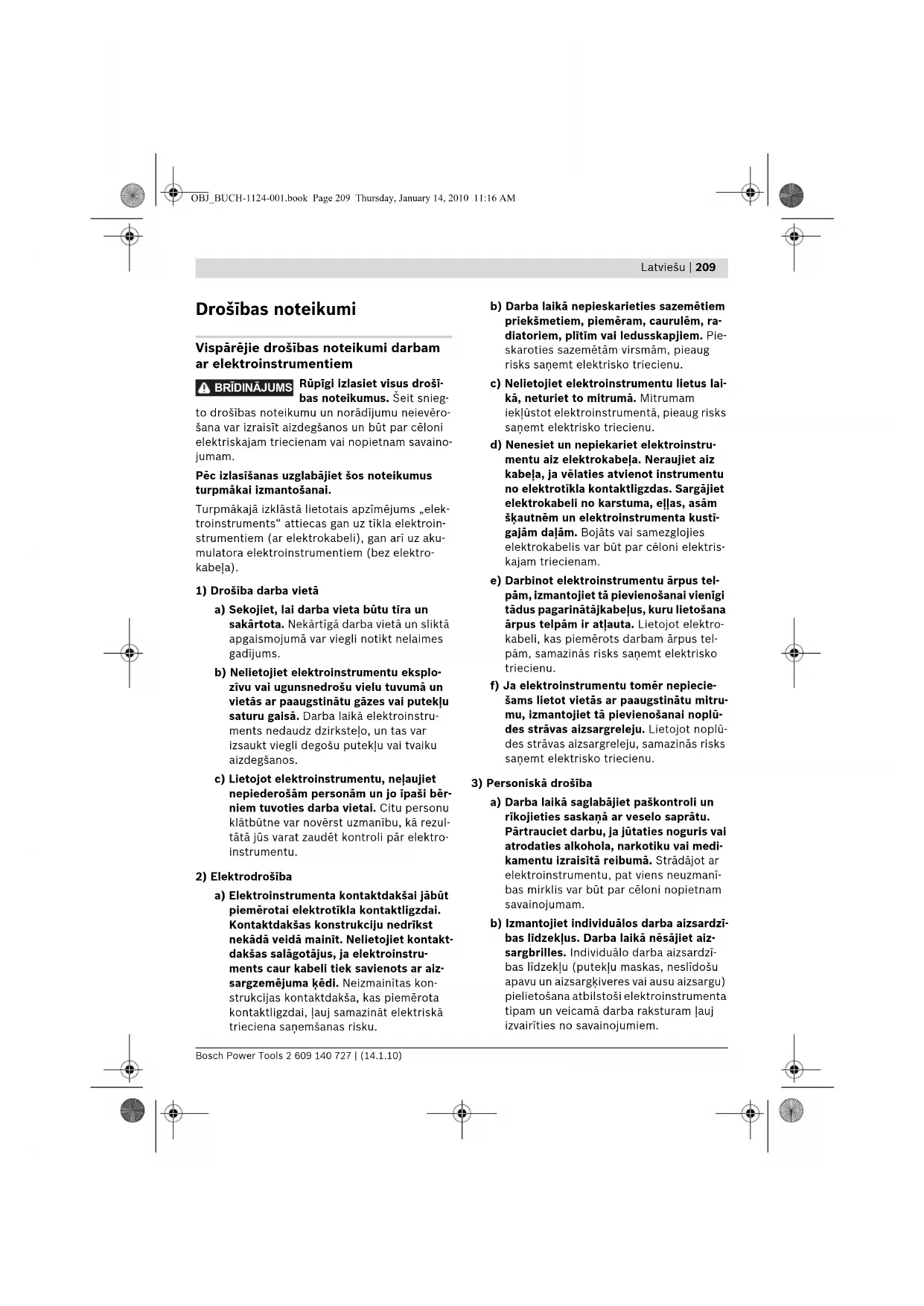

Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem Rūpīgi izlasiet visus drošī- bas noteikumus. Šeit snieg- to drošības noteikumu un norādījumu neievēro- šana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savaino- jumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. Turpmākajā izklāstā lietotais apzīmējums „elek- troinstruments“ attiecas gan uz tīkla elektroin- strumentiem (ar elektrokabeli), gan arī uz aku- mulatora elektroinstrumentiem (bez elektro- kabeļa).

1) Drošība darba vietā

a) Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums. b) Nelietojiet elektroinstrumentu eksplo- zīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstru- ments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. c) Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bēr- niem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezul- tātā jūs varat zaudēt kontroli pār elektro- instrumentu.

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt- dakšas salāgotājus, ja elektroinstru- ments caur kabeli tiek savienots ar aiz- sargzemējuma ķēdi. Neizmainītas kon- strukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. b) Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, ra- diatoriem, plītīm vai ledusskapjiem. Pie- skaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. c) Nelietojiet elektroinstrumentu lietus lai- kā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. d) Nenesiet un nepiekariet elektroinstru- mentu aiz elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot instrumentu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un elektroinstrumenta kustī- gajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektris- kajam triecienam. e) Darbinot elektroinstrumentu ārpus tel- pām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabeļus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektro- kabeli, kas piemērots darbam ārpus tel- pām, samazinās risks saņemt elektrisko triecienu. f) Ja elektroinstrumentu tomēr nepiecie- šams lietot vietās ar paaugstinātu mitru- mu, izmantojiet tā pievienošanai noplū- des strāvas aizsargreleju. Lietojot noplū- des strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

3) Personiskā drošība

a) Darba laikā saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medi- kamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanī- bas mirklis var būt par cēloni nopietnam savainojumam. b) Izmantojiet individuālos darba aizsardzī- bas līdzekļus. Darba laikā nēsājiet aiz- sargbrilles. Individuālo darba aizsardzī- bas līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem.

OBJ_BUCH-1124-001.book Page 209 Thursday, January 14, 2010 11:16 AM210 | Latviešu 2 609 140 727 | (14.1.10) Bosch Power Tools c) Nepieļaujiet elektroinstrumenta patvaļī- gu ieslēgšanos. Pirms elektroinstrumen- ta pievienošanas elektrotīklam, akumu- latora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārne- sot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektro- barošanas avotam laikā, kad elektro- instruments ir ieslēgts, var viegli notikt nelaimes gadījums. d) Pirms elektroinstrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai atslēgas. Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīga- jās daļās, var radīt savainojumu. e) Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties sagla- bāt līdzsvaru. Tas atvieglo elektroinstru- menta vadību neparedzētās situācijās. f) Izvēlieties darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apģērbu un aizsargcimdus elektroinstru- menta kustīgajām daļām. Elektroinstru- menta kustīgajās daļās var ieķerties vaļīgas drēbes, rotaslietas un gari mati. g) Ja elektroinstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, seko- jiet, lai tā būtu pievienota un pareizi dar- botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.

4) Saudzējoša apiešanās un darbs ar elektro-

instrumentiem a) Nepārslogojiet elektroinstrumentu. Kat- ram darbam izvēlieties piemērotu elek- troinstrumentu. Elektroinstruments dar- bojas labāk un drošāk pie nominālās slo- dzes. b) Nelietojiet elektroinstrumentu, ja ir bo- jāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lieto- šanai un to nepieciešams remontēt. c) Pirms elektroinstrumenta apkopes, re- gulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumula- toru. Šādi iespējams novērst elektro- instrumenta nejaušu ieslēgšanos. d) Ja elektroinstruments netiek lietots, uz- glabājiet to piemērotā vietā, kur elek- troinstruments nav sasniedzams bēr- niem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem no- teikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdrau- dēt cilvēku veselību. e) Rūpīgi veiciet elektroinstrumenta apkal- pošanu. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav ie- spiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funk- cionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu sav- laicīgi nomainītas vai remontētas pilnva- rotā remonta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstru- ments pirms lietošanas nav pienācīgi apkalpots. f) Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti elektro- instrumenti, kas apgādāti ar asiem griezēj- instrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. g) Lietojiet vienīgi tādus elektroinstrumen- tus, papildpiederumus, darbinstrumen- tus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos darba apstākļus un pielietojuma īpat- nības. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām. OBJ_BUCH-1124-001.book Page 210 Thursday, January 14, 2010 11:16 AMLatviešu | 211 Bosch Power Tools 2 609 140 727 | (14.1.10)

5) Saudzējoša apiešanās un darbs ar akumula-

tora elektroinstrumentiem a) Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci, ko ir ieteikusi elektro- instrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa aku- mulatoram, un mēģinājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aiz- degšanās. b) Pievienojiet elektroinstrumentam tikai tādu akumulatoru, ko ir ieteikusi ražotāj- firma. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumula- tora aizdegšanās. c) Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, nag- lām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgu- mu. Īsslēgums starp akumulatora kontak- tiem var radīt apdegumus un būt par cēlo- ni ugunsgrēkam. d) Nepareizi lietojot akumulatoru, no tā var izplūst šķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.

a) Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības līmeni. Drošības noteikumi urbjmašīnām un skrūvgriežiem f Veicot triecienurbšanu, nēsājiet ausu aizsargus. Trokšņa iedarbība var izraisīt dzirdes traucējumus. f Veicot darbu, kura laikā darbinstruments vai skrūve var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virsmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla daļām un var būt par cēloni elektriskajam triecienam. f Lietojiet piemērotu metālmeklētāju slēpto pievadlīniju atklāšanai vai arī griezieties pēc palīdzības vietējā komunālās saimniecī- bas iestādē. Kontakta rezultātā ar elektrotīkla līniju, var izcelties ugunsgrēks un strādājošā persona var saņemt elektrisko triecienu. Gāzes vada bojājums var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības. f Ja darbinstruments pēkšņi iestrēgst, nekavējoties izslēdziet elektroinstrumentu. Šādā gadījumā rodas ievērojams reaktīvais griezes moments, kas var izsaukt atsitienu. Darbinstruments parasti iestrēgst šādos gadījumos: – ja elektroinstruments tiek pārslogots, vai – ja darbinstruments apstrādes laikā netiek – turēts taisni. f Darba laikā stingri turiet instrumentu. Skrūvju pieskrūvēšanas vai atskrūvēšanas laikā uz rokām var īslaicīgi iedarboties ievērojams reaktīvais moments. f Nostipriniet apstrādājamo priekšmetu. Ie- stiprinot apstrādājamo priekšmetu skrūvspī- lēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām. f Uzturiet darba vietu tīru. Īpaši bīstams ir dažādu materiālu putekļu sajaukums. Vieglo metālu putekļi ir ļoti ugunsnedroši un sprādzienbīstami. f Pirms elektroinstrumenta novietošanas no- gaidiet, līdz tas pilnīgi apstājas. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu. f Neatveriet akumulatoru. Tas var būt par cēloni īsslēgumam. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Tas var izraisīt sprādzienu. OBJ_BUCH-1124-001.book Page 211 Thursday, January 14, 2010 11:16 AM212 | Latviešu 2 609 140 727 | (14.1.10) Bosch Power Tools f Lietojiet tikai oriģinālos Bosch akumulato- rus, kuru spriegums atbilst uz elektroinstru- menta marķējuma plāksnītes norādītajai vērtībai. Lietojot citus akumulatorus, piemē- ram, pakaļdarinājumus un atjaunotus vai citās firmās ražotus akumulatorus, tie var eksplodēt, radot savainojumus un materiālo vērtību bojājumus. Funkciju apraksts Rūpīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievēro- šana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Lūdzam atvērt atlokāmo lappusi ar elektroin- strumenta attēlu un turēt to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība. Pielietojums Elektroinstruments ir paredzēts skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī koka, metāla, keramisko materiālu un plastmasas urbšanai un ķieģeļu, mūra un akmens triecienurbšanai. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē. 1 Bezatslēgas urbjpatrona 2 Gredzens griezes momenta priekšiestādīšanai 3 Gredzens darba režīma pārslēgšanai 4 Pārnesumu pārslēdzējs 5 Skrūvgrieža uzgalis* 6 Akumulators* 7 Fiksējošais taustiņš akumulatora izņemšanai 8 Griešanās virziena pārslēdzējs 9 Ieslēdzējs 10 Rokturis (ar izolētu noturvirsmu) 11 Universālais turētājs* *Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Informācija par troksni un vibrāciju Trokšņa parametru vērtības ir noteiktas atbilstoši standartam EN 60745. Elektroinstrumenta radītā pēc raksturlīknes A iz- svērtā trokšņa parametru tipiskās vērtības ir šādas: trokšņa spiediena līmenis 87 dB(A); trokšņa jaudas līmenis 98 dB(A). Izkliede K=3 dB. Nēsājiet ausu aizsargus! Kopējā vibrācijas paātrinājuma vērtība (vektoru summa trijos virzienos) ir noteikta atbilstoši standartam EN 60745: Urbšana metālā: vibrācijas paātrinājuma vērtība

Triecienurbšana betonā: vibrācijas paātrinājuma vērtība a

Skrūvju ieskrūvēšana: vibrācijas paātrinājuma vērtība a

Šajā pamācībā sniegtais vibrācijas līmenis ir iz- mērīts atbilstoši standartā EN 60745 noteiktajai procedūrai un var tikt lietots instrumentu salī- dzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai. Šeit sniegtais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darb- instrumentiem vai nav vajadzīgajā veidā apkal- pots, tā vibrācijas līmenis var atšķirties no šeit sniegtās vērtības. Tas var ievērojami palielināt vibrācijas radīto papildu slodzi zināmam darba laika posmam. Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču reāli netiek izmantots pare- dzētā darba veikšanai. Tas var ievērojami sama- zināt vibrācijas radīto papildu slodzi zināmam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strā- dājošo personu no vibrācijas kaitīgās iedarbī- bas, piemēram, savlaicīgi veiciet elektroinstrum- enta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu. OBJ_BUCH-1124-001.book Page 212 Thursday, January 14, 2010 11:16 AMLatviešu | 213 Bosch Power Tools 2 609 140 727 | (14.1.10) Tehniskie parametri Atbilstības deklarācija Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745, kā arī direktīvām 2004/108/EK un 2006/42/EK. Tehniskā dokumentācija no: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montāža Akumulatora uzlāde Jauna vai ilgāku laiku nelietota akumulatora ietil- pība sasniedz nominālo vērtību tikai pēc aptuveni 5 uzlādes un izlādes cikliem. Lai izņemtu akumulatoru 6, nospiediet fiksatora taustiņus 7 un izvelciet akumulatoru no elektroinstrumenta lejupvirzienā. Nelietojiet šim nolūkam pārāk lielu spēku. Akumulators ir apgādāts ar NTC sistēmas tem- peratūras kontroles ierīci, kas pieļauj uzlādi tikai temperatūras diapazonā no 0 °C līdz 45 °C. Šādi tiek nodrošināts liels akumulatora kalpošanas laiks. Ja manāmi samazinās elektroinstrumenta darba laiks starp akumulatora uzlādēm, tas rāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem. Akumulatora triecienurbjmašīna – skrūvgriezis GSB 12-2 Professional GSB 14,4-2 Professional Izstrādājuma numurs 3 601 JA7 5.. 3 601 JA7 4.. Nominālais spriegums V= 12 14,4 Griešanās ātrums brīvgaitā – 1. pārnesumam – 2. pārnesumam min.

Svars atbilstoši EPTA-Procedure 01/2003 kg 1,5 1,6 Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura. Atsevišķiem izstrādājumiem tirdzniecības apzīmējumi var mainīties. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1124-001.book Page 213 Thursday, January 14, 2010 11:16 AM214 | Latviešu 2 609 140 727 | (14.1.10) Bosch Power Tools Darbinstrumenta nomaiņa (attēls A) f Pirms jebkuras ar elektroinstrumenta apkalpošanu saistītas darbības (piemēram, pirms apkopes, darbinstrumenta nomaiņas u.t.t.), kā arī pirms elektroinstrumenta transportēšanas vai uzglabāšanas pārvie- tojiet tā griešanās virziena pārslēdzēju vidus stāvoklī. Ieslēdzēja nejauša nospie- šana var kļūt par cēloni savainojumam. Ja nav nospiests ieslēdzējs 9, instrumenta darb- vārpsta ir fiksēta nekustīgi. Tas ļauj ātri, ērti un vienkārši nomainīt urbjpatronā iestiprināto darbinstrumentu. Atveriet bezatslēgas urbjpatronu 1, griežot tās aploci virzienā n, līdz urbjpatronā kļūst iespē- jams ievietot darbinstrumenta kātu. Ievietojiet darbinstrumentu urbjpatronā. Ar roku spēcīgi pagrieziet bezatslēgas urbjpatro- nas 1 aploci virzienā o, līdz vairs nav dzirdams sprūda mehānisma raksturīgais troksnis. tas no- zīmē, ka urbjpatrona ir aizvērusies, automātiski fiksējot darbinstrumenta kātu. Lai izņemtu darbinstrumentu, atveriet urbjpat- ronu, griežot tās aploci pretējā virzienā. Putekļu un skaidu uzsūkšana f Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un me- tālu putekļi var būt kaitīgi veselībai. Pieskar- šanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Atsevišķu materiālu putekļi, piemēram, pu- tekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hro- mātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrā- dāt vienīgi personas ar īpašām profesionālām iemaņām. – Darba vietai jābūt labi ventilējamai. – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšraks- tus, kas attiecas uz apstrādājamo materiālu. Lietošana Uzsākot lietošanu Akumulatora ievietošana f Izmantojiet vienīgi Bosch oriģinālos O tipa akumulatorus, kuru spriegums atbilst uz elektroinstrumenta marķējuma plāksnītes norādītajai sprieguma vērtībai. Citu akumulatoru izmantošana var būt par cēloni savainojumiem un izraisīt aizdegšanos. Lai novērstu elektroinstrumenta nejaušu ieslēg- šanos, pārvietojiet griešanās virziena pārslēdzēju 8 vidējā stāvoklī. Iebīdiet uzlādētu akumulatoru 6 elektroinstrumenta rokturī, līdz tas nonāk vienā līmenī ar roktura virsmu un fiksējas rokturī ar skaidri sadzirdamu klikšķi. Griešanās virziena izvēle (attēls B) Lietojot griešanās virziena pārslēdzēju 8, var mainīt elektroinstrumenta darbvārpstas grie- šanās virzienu. Taču tas nav iespējams laikā, kad ir nospiests ieslēdzējs 9. Griešanās virziens pa labi: veicot urbšanu un ie- skrūvējot skrūves, pārvietojiet griešanās virziena pārslēdzēju 8 līdz galam pa kreisi. Griešanās virziens pa kreisi: lai atskrūvētu vai izskrūvētu skrūves, pārvietojiet griešanās virziena pārslēdzēju 8 līdz galam pa labi. Griezes momenta regulēšana Lietojot griezes momenta iestādīšanas gredzenu 2, darbvārpstas griezes momentu var izvēlēties 22 pakāpēs. Ja iestādījums ir izvēlēts pareizi, darbinstruments apstājas, līdzko skrūves galviņa ir iespiedusies materiāla virsmā vai arī tiek sasniegta izvēlētā darbvārpstas griezes momenta vērtība. Gredzenam atrodoties stāvoklī „ “ , griezes momenta regulēšanas sajūgs tiek deaktivizēts, kas nepieciešams, piemēram, veicot urbšanu. Izskrūvējot skrūves, izvēlieties lielāku griezes momenta vērtību vai arī pārvietojiet griezes momenta iestādīšanas gredzenu pret simbolu

OBJ_BUCH-1124-001.book Page 214 Thursday, January 14, 2010 11:16 AMLatviešu | 215 Bosch Power Tools 2 609 140 727 | (14.1.10) Darba režīma izvēle (attēls C) Ar darba režīma pārslēgšanas gredzenu 3 elektroinstrumentu var pārslēgt darbam urbšanas/skrūvēšanas vai triecienurbšanas režīmā. Urbšana un skrūvēšana Pagrieziet darba režīma pārslēgšanas gredzenu 3 pret simbolu „Urbšana/skrūvēšana“. Triecienurbšana Pagrieziet darba režīma pārslēgšanas gredzenu 3 pret simbolu „Triecienurbšana“. Darba režīma pārslēgšanas gredzenam atrodoties stāvoklī „Triecienurbšana“, ierobežojošais sajūgs tiek deaktivēts, ļaujot elektroinstrumentam darboties ar maksimālo jaudu. Mehāniskā pārnesumu pārslēgšana f Pārvietojiet pārnesumu pārslēdzēju 4 tikai laikā, kad elektroinstruments nedarbojas. Ar pārnesumu pārslēdzēju 4 var izvēlēties vienu no 2 darbvārpstas griešanās ātruma diapazoniem (ātrumiem). Pārnesums I Neliels griešanās ātrums, liela diametra skrūvju ieskrūvēšanai vai urbšanai ar liela diametra urbjiem. Pārnesums II Liels griešanās ātrums, darbam ar neliela dia- metra urbjiem. Ja pārnesumu pārslēdzēju 4 neizdodas pārbīdīt līdz galam, nedaudz pagrieziet urbjpatronu ar tajā iestiprināto urbi. Ieslēgšana un izslēgšana Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju 9 un turiet to nospiestu. Lai izslēgtu elektroinstrumentu, atlaidiet ieslē- dzēju 9. Griešanās ātruma regulēšana Instrumenta griešanās ātrumu var regulēt bez- pakāpju veidā, mainot spiedienu uz ieslēdzēju 9. Viegli nospiežot ieslēdzēju 9, darbvārpsta sāk griezties ar nelielu ātrumu. Palielinot spiedienu, pieaug arī griešanās ātrums. Pilnīgi automātiska darbvārpstas fiksēšana (Auto-Lock) Ja ieslēdzējs 9 nav nospiests, instrumenta darbvārpsta un līdz ar to arī darbinstrumenta turētājaptvere tiek fiksēta. Tas ļauj ieskrūvēt skrūves arī tad, ja akumulators ir izlādējies, lietojot elektroinstrumentu kā pa- rastu skrūvgriezi. Izskrējiena bremze Atlaižot ieslēdzēju 9, urbjpatrona tiek nobrem- zēta, tādējādi līdz minimumam samazinot darb- instrumenta izskrējienu. Ieskrūvējot skrūves, atlaidiet ieslēdzēju 9 brīdī, kad skrūves galviņa sasniedz skrūvējamā priekšmeta virsmu. Šādā gadījumā skrūves galviņa neiespiežas skrūvējamajā priekšmetā. Norādījumi darbam f Kontaktējiet darbinstrumentu ar skrūves galvu tikai tad, ja elektroinstruments ir iz- slēgts. Rotējošs darbinstruments var noslī- dēt no skrūves galvas. Piezīme. Ievērojiet, lai elektroinstrumentā neiekļūtu metāla sīkdetaļas. Ja elektroinstruments tiek ilgstoši darbināts ar nelielu griešanās ātrumu, tas laiku pa laikam jāatdzesē, aptuveni 3 minūtes ļaujot darboties tukšgaitā ar maksimālo griešanās ātrumu. Metāla urbšanai izmantojiet tikai nevainojami asus urbjus no ātrgriezēja tērauda (HSS=Hochleistungs-Schnell-Schnitt-Stahl). Vēlamo darbinstrumentu kvalitāti var nodroši- nāt, iegādājoties urbjus no Bosch papildpiede- rumu klāsta. Ieskrūvējot garas liela izmēra skrūves cietā materiālā, ieteicams izveidot vadotnes urbumu, kura diametrs ir vienāds ar skrūves vītnes iekšējo diametru, bet dziļums ir aptuveni

skrūves garuma. OBJ_BUCH-1124-001.book Page 215 Thursday, January 14, 2010 11:16 AM216 | Latviešu 2 609 140 727 | (14.1.10) Bosch Power Tools Apkalpošana un apkope Apkalpošana un tīrīšana f Pirms jebkuras ar elektroinstrumenta apkalpošanu saistītas darbības (piemēram, pirms apkopes, darbinstrumenta nomaiņas u.t.t.), kā arī pirms elektroinstrumenta transportēšanas vai uzglabāšanas pārvie- tojiet tā griešanās virziena pārslēdzēju vidus stāvoklī. Ieslēdzēja nejauša nospie- šana var kļūt par cēloni savainojumam. f Lai nodrošinātu ilgstošu un nevainojamu elektroinstrumenta darbību, uzturiet tīru tā korpusu un ventilācijas atveres. Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, elektroinstru- ments tomēr sabojājas, tas nogādājams remon- tam firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz elektroinstrumenta marķējuma plāksnītes. Tehniskā apkalpošana un konsultācijas klientiem Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkal- pošanu, kā arī par to rezerves daļām. Kopsaliku- ma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautāju- miem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: + 371 67 14 62 62 Telefakss: + 371 67 14 62 63 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma materiāli jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Tikai ES valstīm Neizmetiet nolietotos elektro- instrumentus sadzīves atkritumu tvertnē! Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolieto- tajām elektriskajām un elektronis- kajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatori un baterijas Ni-Cd: niķeļa-kadmija akumulatori Uzmanību: šie akumulatori satur kadmiju, kas ir ļoti indīgs smagais metāls. Ni-MH: niķeļa-metālhidrīda akumulatori Neizmetiet akumulatorus un baterijas sadzīves atkritumu tvertnē un nemēģiniet no tiem atbrīvoties, sadedzinot vai nogremdējot ūdenskrātuvē. Akumulatori un baterijas pēc iespējas jāizlādē un tad jāsavāc un jānogādā otrreizējai pārstrādei vai arī no tiem jāatbrīvojas apkārtējai videi nekaitīgā veidā. Tikai ES valstīm Saskaņā ar direktīvu 2006/66/EK, bojātie vai no- lietotie akumulatori un baterijas jāsavāc un jānogādā otrreizējai pārstrādei. Tiesības uz izmaiņām tiek saglabātas. OBJ_BUCH-1124-001.book Page 216 Thursday, January 14, 2010 11:16 AMLietuviškai | 217 Bosch Power Tools 2 609 140 727 | (14.1.10)
