HASZNÁLATI ÚTMUTATÓ GSB 122 Professional BOSCH

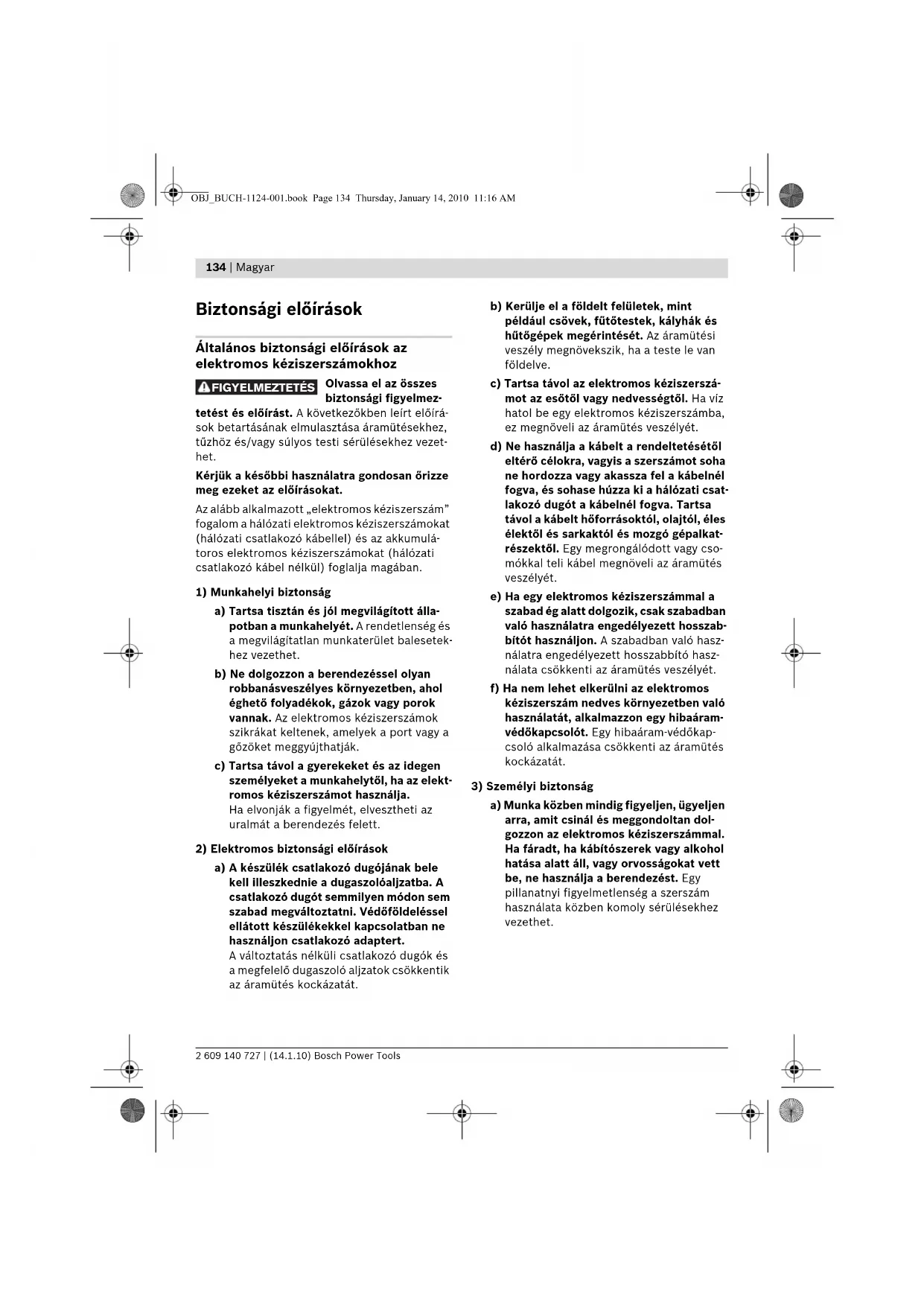

Biztonsági előírások Általános biztonsági előírások az elektromos kéziszerszámokhoz Olvassa el az összes biztonsági figyelmez- tetést és előírást. A következőkben leírt előírá- sok betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezet- het. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulá- toros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

1) Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágított álla- potban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetek- hez vezethet. b) Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják. c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elekt- romos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

2) Elektromos biztonsági előírások

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. b) Kerülje el a földelt felületek, mint például csövek, fűtőtestek, kályhák és hűtőgépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve. c) Tartsa távol az elektromos kéziszerszá- mot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. d) Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csat- lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkaktól és mozgó gépalkat- részektől. Egy megrongálódott vagy cso- mókkal teli kábel megnöveli az áramütés veszélyét. e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszab- bítót használjon. A szabadban való hasz- nálatra engedélyezett hosszabbító hasz- nálata csökkenti az áramütés veszélyét. f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram- védőkapcsolót. Egy hibaáram-védőkap- csoló alkalmazása csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meggondoltan dol- gozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. FIGYELMEZTETÉS OBJ_BUCH-1124-001.book Page 134 Thursday, January 14, 2010 11:16 AMMagyar | 135 Bosch Power Tools 2 609 140 727 | (14.1.10) b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kap- csolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztat- ná az akkumulátor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kézi- szerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. d) Az elektromos kéziszerszám bekap- csolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkul- csokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. g) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezé- seket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek meg- felelően működnek. A porgyűjtő beren- dezések használata csökkenti a munka során keletkező por veszélyes hatását.

4) Az elektromos kéziszerszámok gondos

kezelése és használata a) Ne terhelje túl a berendezést. A munká- jához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. b) Ne használjon olyan elektromos kézi- szerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kézi- szerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. c) Húzza ki a csatlakozó dugót a dugaszoló- aljzatból és/vagy az akkumulátor-csoma- got az elektromos kéziszerszámból, mi- előtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézke- dés meggátolja a szerszám akaratlan üzembe helyezését. d) A használaton kívüli elektromos kézi- szerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek hasz- nálják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. e) A készüléket gondosan ápolja. Ellenőriz- ze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektro- mos kéziszerszám működésére. A beren- dezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektro- mos kéziszerszám nem kielégítő karban- tartására lehet visszavezetni. OBJ_BUCH-1124-001.book Page 135 Thursday, January 14, 2010 11:16 AM136 | Magyar 2 609 140 727 | (14.1.10) Bosch Power Tools f) Tartsa tisztán és éles állapotban a vágó- szerszámokat. Az éles vágóélekkel rendel- kező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkal- mazása veszélyes helyzetekhez vezethet.

5) Az akkumulátoros elektromos kéziszerszá-

mok gondos kezelése és használata a) Az akkumulátort csak a gyártó által aján- lott töltőkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akku- mulátort próbál feltölteni, tűz keletkez- het. b) Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. c) Tartsa távol a használaton kívüli akku- mulátort bármely fémtárgytól, mint pél- dául irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akku- mulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. d) Hibás alkalmazás esetén az akkumulá- torból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe jutott az akkumulá- torfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a sze- mébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses bőrsérüléseket okozhat.

6) Szervíz-ellenőrzés

a) Az elektromos kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javít- hatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Biztonsági előírások fúrógépekhez és csavarozógépekhez f Ütvefúráshoz viseljen fülvédőt. A zaj a hallóképesség elvesztéséhez vezethet. f Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám vagy a csavar feszültség alatt álló, kívülről nem látható vezetékekhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek. f A rejtett vezetékek felkutatásához hasz- náljon alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalatot taná- csát. Ha egy elektromos vezetéket a beren- dezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása rob- banást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek. f Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Mindig számítson nagy reakciós nyomatékokra, amelyek egy visszarugás esetében felléphetnek. A betétszerszám leblokkol, ha: – az elektromos kéziszerszámot túlterhelik – vagy – beékelődik a megmunkálásra kerülő – munkadarabba. f Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok meghúzásakor vagy kioldásakor rövid időre igen magas reakciós nyomaték léphet fel. OBJ_BUCH-1124-001.book Page 136 Thursday, January 14, 2010 11:16 AMMagyar | 137 Bosch Power Tools 2 609 140 727 | (14.1.10) f A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezet- tel vagy satuval rögzített munkadarab bizton- ságosabban van rögzítve, mintha csak a kezével tartaná. f Tartsa tisztán a munkahelyét. Az anyag- keverékek különösen veszélyesek. A könnyű fémek pora éghető és robbanásveszélyes. f Várja meg, amíg az elektromos kéziszer- szám teljesen leáll, mielőtt letenné. A betét- szerszám beékelődhet, és a kezelő elveszt- heti az uralmát az elektromos kéziszerszám felett. f Ne nyissa fel az akkumulátort. Ekkor fennál egy rövidzárlat veszélye. Óvja meg az akkumulátort a forróságtól, például a tartós napsugárzástól, a tűztől, a víztől és a nedvességtől. Robbanásveszély. f Csak az Ön elektromos kéziszerszámának a típustábláján megadott feszültségű, eredeti Bosch-gyártmányú akkumulátort használjon. Más akkumulátorok, például utánzatok, felújított akkumulátorok vagy idegen termékek használatakor a felrobbanó akkumulátorok sérüléseket és anyagi károkat okozhatnak. A működés leírása Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajtva, miközben ezt a kezelési útmutatót olvassa. Rendeltetésszerű használat Az elektromos kéziszerszám csavarok becsavarására és kihajtására, valamint fában, fémekben, keramikus anyagokban és műanyagokban végzett fúrásra, és téglában, falban és kőben végzett ütvefúrásra szolgál. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. 1 Gyorsbefogó fúrótokmány 2 Forgató nyomaték előválasztó beállító gyűrű 3 Üzemmód előválasztó beállító gyűrű 4 Fokozatválasztó kapcsoló 5 Csavarozó betét (bit)* 6 Akkumulátor* 7 Akkumulátor reteszelés feloldó gomb 8 Forgásirány-átkapcsoló 9 Be-/kikapcsoló 10 Fogantyú (szigetelt fogantyú-felület) 11 Univerzális bittartó* *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. Zaj és vibráció értékek A zajmérési eredmények az EN 60745 szabványnak megfelelően kerültek meghatározásra. A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 87 dB(A); hangtel- jesítményszint 98 dB(A). Szórás K=3 dB. Viseljen fülvédőt! A rezgési összérték (a három irányban mért rezgés vektorösszege) az EN 60745 szabványnak megfelelően került kiértékelésre: Fúrás fémekben: Rezgéskibocsátási érték,

, szórás, K =1,5 m/s

Ütvefúrás betonban: Rezgéskibocsátási érték,

, szórás, K =4,0 m/s

Csavarozás: Rezgéskibocsátási érték,

, szórás, K =1,5 m/s

Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési mód- szerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas. OBJ_BUCH-1124-001.book Page 137 Thursday, January 14, 2010 11:16 AM138 | Magyar 2 609 140 727 | (14.1.10) Bosch Power Tools A megadott rezgésszint az elektromos kéziszer- szám fő alkalmazási területein való használat során fellépő érték. Ha az elektromos kéziszer- számot más alkalmazásokra, eltérő betétszer- számokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész mun- kaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betét- szerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése. Műszaki adatok Megfelelőségi nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60745 a 2004/108/EK, 2006/42/EK irányelveknek megfelelően. A műszaki dokumentáció a következő helyen található: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Akkumulátoros ütvefúró-csavarozógép GSB 12-2 Professional GSB 14,4-2 Professional Cikkszám 3 601 JA7 5.. 3 601 JA7 4.. Névleges feszültség V= 12 14,4 Üresjárati fordulatszám – 1. fokozat – 2. fokozat perc

0–450 0–1250 0–550 0–1550 Ütésszám az üresjárati fordulatszám mellett perc

Maximális forgatónyomaték kemény/puha csavarozásnál az ISO 5393 szerint Nm 30/18 36/20 Legnagyobb csavar-Ø mm 7 8 Legnagyobb fúró-Ø – Acélban – Fában – Téglafalban

Tokmányba befogható méretek mm 1,5 – 10 1,5 – 10 Fúróorsó menete

Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint kg 1,5 1,6 Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos kéziszerszámoknak több különböző kereskedelmi megnevezése is lehet. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1124-001.book Page 138 Thursday, January 14, 2010 11:16 AMMagyar | 139 Bosch Power Tools 2 609 140 727 | (14.1.10) Összeszerelés Az akkumulátor feltöltése Egy új, vagy hosszabb ideig használaton kívüli akkumulátor csak kb. 5 teljes feltöltési és kisütési ciklus után éri el a teljes teljesítményét. A 6 akkumulátor kivételéhez nyomja meg a 7 reteszelésfeloldó gombokat és húzza ki lefelé az akkumulátort az elektromos kéziszerszámból. Ne alkalmazzon erőszakot. Az akkumulátor egy NTC típusú hőmérsékletel- lenőrző berendezéssel van felszerelve, amely az akkumulátor töltését csak 0 °C és 45 °C közötti hőmérséklet esetén teszi lehetővé. Ez igen magas akkumulátor-élettartamot biztosít. Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemel- tethető, akkor az akkumulátor elhasználódott és ki kell cserélni. Vegye figyelembe a hulladékba való eltávolítás- sal kapcsolatos előírásokat. Szerszámcsere (lásd az „A” ábrát) f Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szer- számcsere, stb.) megkezdése előtt, vala- mint szállításhoz és tároláshoz kapcsolja át a forgásirány-átkapcsolót a középállásba. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat. Ha a 9 be-/kikapcsoló nincs benyomva, a fúróorsó automatikusan reteszelve van. Így a fúrótokmányba helyezett betétszerszámot gyorsan, kényelmesen és egyszerűen ki lehet cserélni. Az n irányba való forgatással nyissa szét az 1 gyorsváltó fúrótokmányt, amíg a szerszámot be nem lehet helyezni. Tegye be a szerszámot a tokmányba. Forgassa el erőteljesen az 1 gyorsbefogó fúrótokmány hüvelyét kézzel a o irányba, amíg megszűnik a recsegő hang. Ezzel a fúrótokmány automatikusan reteszelésre kerül. A reteszelés automatikusan feloldódik, ha a szerszám eltávolításához a hüvelyt ellenkező irányban elforgatja. Por- és forgácselszívás f Az ólomtartalmú festékrétegek, egyes fafaj- ták, ásványok és fémek pora egészségkárosí- tó hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reak- ciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, főleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolat- ban tartsa be az adott országban érvényes előírásokat. Üzemeltetés Üzembe helyezés Az akkumulátor beszerelése f Csak eredeti Bosch O-Pack-akkumulátoro- kat használjon, amelyek feszültsége megegyezik az elektromos kéziszerszám típustábláján megadott feszültséggel. Más akkumulátorok használata személyi sérülése- ket és tüzet okozhat. Állítsa be a 8 forgásirány-átkapcsolót a középső helyzetbe, hogy elkerülje a készülék akaratlan bekapcsolását. Tegye be a feltöltött 6 akkumulátort a fogantyúba, amíg az érezhetően bepattan a helyére és egy síkba kerül a fogantyúval. OBJ_BUCH-1124-001.book Page 139 Thursday, January 14, 2010 11:16 AM140 | Magyar 2 609 140 727 | (14.1.10) Bosch Power Tools Forgásirány beállítása (lásd a „B” ábrát) A 8 forgásirány-átkapcsoló az elektromos kézi- szerszám forgásirányának megváltoztatására szolgál. Ha a 9 be-/kikapcsoló be van nyomva, akkor a forgásirányt nem lehet átkapcsolni. Jobbra forgás: Fúráshoz és csavarok behajtásához tolja el ütközésig balra a 8 forgásirány-átkapcsolót. Balra forgás: A csavarok kioldásához, illetve kicsavarásához tolja el ütközésig jobbra a 8 forgásirány-átapcsolót. A forgató nyomaték előválasztása A 2 forgató nyomaték előválasztó beállító gyűrűvel a szükséges forgató nyomaték 22 fokozatban előre kiválasztható. Helyes beállítás esetén a betétszerszám azonnal leáll, mihelyt a csavarfej egy síkba került az anyag felületével, illetve amikor a szerszám eléri a beállított nyomatékot. A „” helyzetben a túlterhelésvédő tengelykapcsoló ki van kapcsolva, erre például fúráskor van szükség. A csavarok kihajtásához állítson be szükség esetén egy magasabb fokozatot, illetve állítsa át a következő jelre: „”. Az üzemmód beállítása (lásd a „C” ábrát) A 3 üzemmód előválasztó beállító gyűrűvel a fúrás/csavarozás és az ütvefúrás között lehet választani. Fúrás és csavarozás Forgasse el a 3 beállító gyűrűt az „Fúrás ütés nélkül”. Ütvefúrás Kapcsolja át a 3 beállító gyűrűt az „Ütvefúrás”. Az „Ütvefúrás” üzemmódban a túlterhelés védő tengelykapcsoló ki van kapcsolva és mindig a legnagyobb teljesítmény kerül átvitelre. Mechanikus fokozatválasztás f A 4 fokozatváltó kapcsolót csak álló elektromos kéziszerszám mellett szabad átkapcsolni. A 4 fokozatváltó kapcsolóval 2 különböző fordulatszám tartományt lehet előre kijelölni.

Alacsony fordulatszám tartomány; csavarozáshoz vagy nagy fúróátmérővel végzett fúráshoz.

Magas fordulatszám tartomány; kis fúróátmérővel végzett fúráshoz. Ha a 4 fokozatváltó kapcsolót nem lehet ütközésig elfordítani, akkor forgassa el kissé a fúróval a fúrótokmányt. Be- és kikapcsolás Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a 9 be-/kikapcsolót. Az elektromos kéziszerszám kikapcsolásához engedje el a 9 be-/kikapcsolót. A fordulatszám beállítása A bekapcsolt elektromos kéziszerszám fordulat- számát a 9 be-/kikapcsoló különböző mértékű benyomásával fokozatmentesen lehet szabályozni. A 9 be-/kikapcsolóra gyakorolt enyhe nyomás alacsony fordulatszámot eredményez. A nyomás növelésekor a fordulatszám is megnövekszik. Teljesen automatikus orsóreteszelés (Auto-Lock) Ha a 9 be-/kikapcsoló nincs benyomva, a fúróorsó és ezzel a szerszámbefogó egység is automatikusan reteszelve van. Így a csavarokat kimerült akkumulátor mellett, illetve az elektromos csavarozógép csavarhúzóként való használatával is be lehet csavarni. Kifutó fék A 9 be-/kikapcsoló elengedésekor a fúrótokmány lefékeződik és ez meggátolja a betétszerszám utánfutását. A csavarok behajtásakor a 9 be-/kikapcsolót csak akkor engedje el, ha a csavar már egy síkban be van hajtva a munkadarab felületébe. A csavarfej ekkor nem hatol be a munkadarabba. OBJ_BUCH-1124-001.book Page 140 Thursday, January 14, 2010 11:16 AMMagyar | 141 Bosch Power Tools 2 609 140 727 | (14.1.10) Munkavégzési tanácsok f Az elektromos kéziszerszámot csak kikapcsolt készülék mellett tegye fel a csavarra. A forgó betétszerszámok lecsúszhatnak. Megjegyzés: Ügyeljen arra, hogy ne juthassanak be fémrészecskék az elektromos kéziszerszám belsejébe. Ha hosszabb ideig alacsony fordulatszámmal dolgozott, akkor az elektromos kéziszerszámot a lehűtéshez kb. 3 percig maximális fordulatszámmal üresjáratban járassa. Fémben való fúráshoz csak kifogástalan, kiélesített HSS-fúrót (HSS = nagyteljesítményű gyorsvágó acél) használjon. A Bosch-cég tartozék-programja garantálja a megfelelő minőséget. Ha nagyobb, hosszabb csavarokat akar kemény anyagba becsavarozni, akkor célszerű a menet magátmérőjének megfelelő, a csavar hosszúságának

-át kitevő megfelelő hosszúságú furatot előfúrni. Karbantartás és szerviz Karbantartás és tisztítás f Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szer- számcsere, stb.) megkezdése előtt, vala- mint szállításhoz és tároláshoz kapcsolja át a forgásirány-átkapcsolót a középállásba. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat. f Tartsa mindig tisztán az elektromos kézi- szerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson. Ha az elektromos kéziszerszám a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustábláján található 10-jegyű cikkszámot. Vevőszolgálat és tanácsadás A vevőszolgálat a terméke javításával és karban- tartásával, valamint a pótalkatrészekkel kapcso- latos kérdésekre szívesen válaszol. A tartalékal- katrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók: www.bosch-pt.com A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak. Magyar Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. Tel.: +36 (01) 431-3835 Fax: +36 (01) 431-3888 Eltávolítás Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempont- oknak megfelelően kell újrafelhasználásra előké- szíteni. Csak az EU-tagországok számára: Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! A használt villamos és elektroni- kus berendezésekre vonatkozó 2002/96/EK sz. Európai Irányelvnek és ennek a megfelelő országok jog- harmonizációjának megfelelően a már használ- hatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szem- pontból megfelelő újra felhasználásra le kell adni. OBJ_BUCH-1124-001.book Page 141 Thursday, January 14, 2010 11:16 AM142 | Magyar 2 609 140 727 | (14.1.10) Bosch Power Tools Akkumulátorok/elemek: Ni-Cd: Nikkel-kadmium Figyelem: Ezek az akkumulátorok kadmiumot tartalmaznak, ez egy igen mérgező hatású nehézfém. Ni-MH: Nikkel-metálhidrid Sohase dobja ki az akkumulátorokat/elemeket a háztartási szemétbe, tűzbe, vagy vízbe. Az akkumulátorokat/elemeket, ha lehet, ki kell sütni, össze kell gyűjteni, újra fel kell használni, vagy a környezetvédelmi előírásoknak megfelelően kell azokat a hulladékba eltávolítani. Csak az EU-tagországok számára: A 2006/66/EK irányelv értelmében a meghibáso- dott vagy elhasznált akkumulátorokat/elemeket újrafelhasználásra kell leadni. A változtatások joga fenntartva. OBJ_BUCH-1124-001.book Page 142 Thursday, January 14, 2010 11:16 AMРусский | 143 Bosch Power Tools 2 609 140 727 | (14.1.10)
