ПОСІБНИК КОРИСТУВАЧА GSB 122 Professional BOSCH

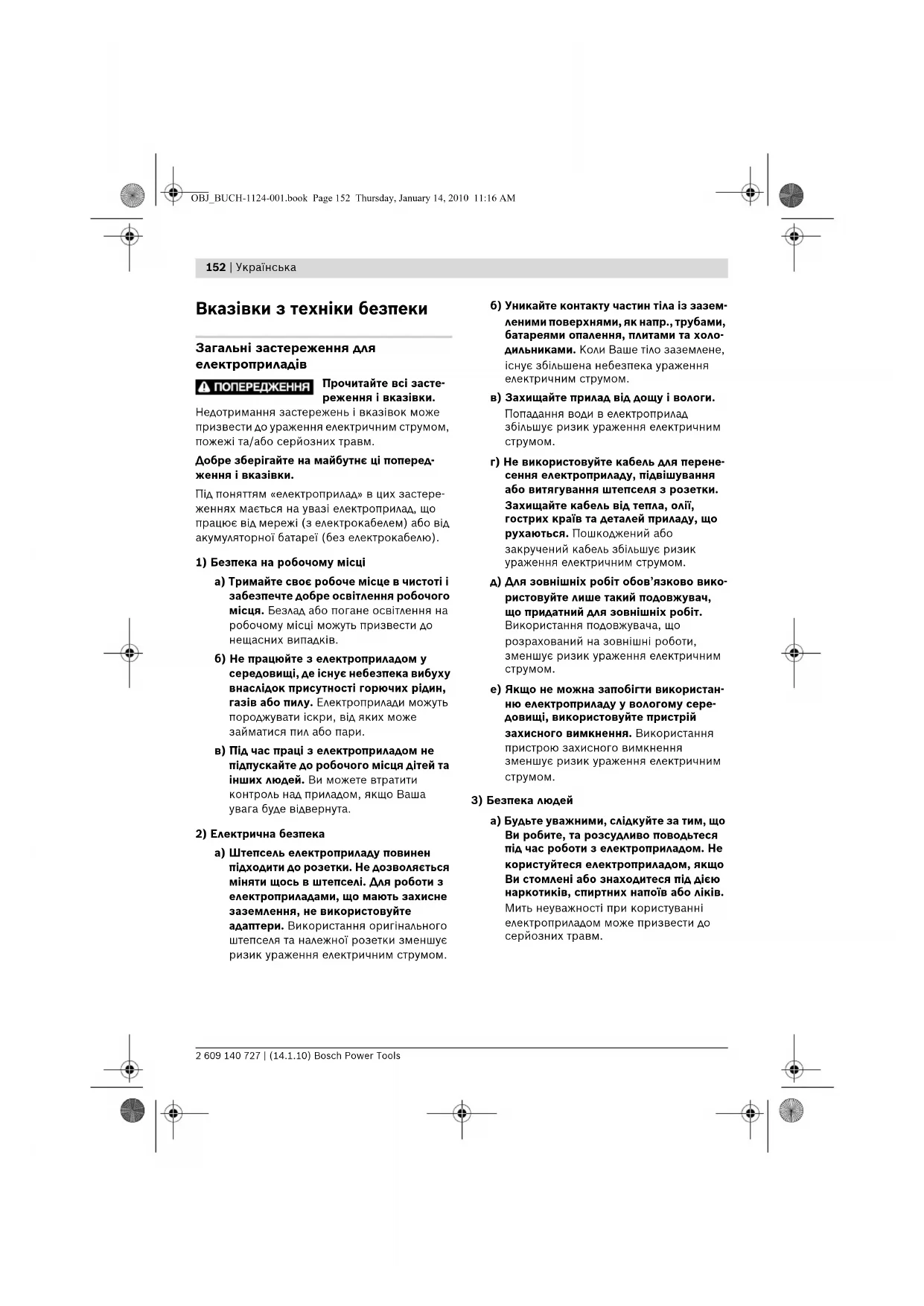

Вказівки з техніки безпеки Загальні застереження для електроприладів Прочитайте всі засте- реження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Добре зберігайте на майбутнє ці поперед- ження і вказівки. Під поняттям «електроприлад» в цих застере- женнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

1) Безпека на робочому місці

а) Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. б) Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. в) Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

2) Електрична безпека

а) Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом. б) Уникайте контакту частин тіла із зазем- леними поверхнями, як напр., трубами, батареями опалення, плитами та холо- дильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. в) Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним

г) Не використовуйте кабель для перене- сення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом. д) Для зовнішніх робіт обов’язково вико- ристовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним

е) Якщо не можна запобігти використан- ню електроприладу у вологому сере- довищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним

а) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм. OBJ_BUCH-1124-001.book Page 152 Thursday, January 14, 2010 11:16 AMУкраїнська | 153 Bosch Power Tools 2 609 140 727 | (14.1.10) б) Вдягайте особисте захисне споряд- ження та обов’язково вдягайте захисні окуляри. Вдягання особистого захис- ного спорядження, як напр., – в залеж- ності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм. в) Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під’єднати аку- муляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм. г) Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструмен- ти та гайковий ключ. Перебування на- лагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм. д) Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозво- лить Вам краще зберігати контроль над електроприладом у несподіваних ситуа-

е) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не під- ставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Про- сторий одяг, довге волосся та прикраси можуть потрапити в деталі, що руха-

ж)Якщо існує можливість монтувати пи- ловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

4) Правильне поводження та користування

електроприладами а) Не перевантажуйте прилад. Використо- вуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазна- ченому діапазоні потужності. б) Не користуйтеся електроприладом з пошкодженим вимикачем. Електро- прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. в) Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну бата- рею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу. г) Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не доз- воляйте користуватися електроприво- дом особам, що не знайомі з його ро- ботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. д) Старанно доглядайте за електроприла- дом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. е) Тримайте різальні інструменти на- гостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. OBJ_BUCH-1124-001.book Page 153 Thursday, January 14, 2010 11:16 AM154 | Українська 2 609 140 727 | (14.1.10) Bosch Power Tools ж)Використовуйте електроприлад, при- ладдя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та спе- цифіку виконуваної роботи. Викорис- тання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.

5) Правильне поводження та користування

приладами, що працюють на акумуля- торних батареях а) Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального при- строю для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. б) Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуля- торних батарей може призводити до травм та пожежі. в) Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключа- ми, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу. г) При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відпо- відне місце водою. Якщо рідина потра- пила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спри- чиняти подразнення шкіри або опіки.

а) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з ви- користанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. Вказівки з техніки безпеки для електродрилів і шуруповертів f При ударному свердленні вдягайте навушники. Шум може пошкодити слух. f При роботах, коли робочий інструмент або гвинт може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом. f Для знаходження труб і проводки вико- ристовуйте придатні прилади або звер- ніться в місцеве підприємство електро-, газо- та водопостачання. Зачеплення елек- тропроводки може призводити до пожежі та враження електричним струмом. Заче- плення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним ціннос-

f Негайно вимкніть електроприлад, якщо робочий інструмент застряне. Будьте готові до високих реактивних моментів, що призводять до сіпання. Робочий інструмент застряє при: – перевантаженні електроприладу або – перекошенні у оброблюваній заготовці. f Добре тримайте електроприлад. При закручуванні і розкручуванні гвинтів можуть коротко виникати високі реакційні

f Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в руці. f Тримайте робоче місце в чистоті. Особливу небезпеку являють собою суміші матеріалів. Пил легких металів може спалахувати або вибухати. f Перед тим, як покласти електроприлад, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що-небудь, що призведе до втрати контролю над електроприладом. OBJ_BUCH-1124-001.book Page 154 Thursday, January 14, 2010 11:16 AMУкраїнська | 155 Bosch Power Tools 2 609 140 727 | (14.1.10) f Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. Захищайте акумуляторну батарею від спеки, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека вибуху. f Використовуйте лише оригінальні акумулятори Bosch з напругою, що відповідає даним на заводській табличці Вашого електроприладу. При використанні інших акумуляторів, напр., підробок, відновлених акумуляторів або акумуляторів інших виробників, існує небезпека травм та пошкодження матеріальних цінностей внаслідок вибуху акумулятора. Описання принципу роботи Прочитайте всі застереження і вказівки. Недотримання застере- жень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Будь ласка, розгорніть сторінку із зображен- ням приладу і тримайте її перед собою увесь час, коли будете читати інструкцію. Призначення приладу Електроприлад призначений для закручування і викручування гвинтів, а також для свердлення в деревині, металі, кераміці та пластиках і для ударного свердлення у цеглі, кам’яній кладці і камені. Зображені компоненти Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком. 1 Швидкозатискний патрон 2 Кільце для встановлення обертального

3 Кільце для встановлення режиму роботи 4 Перемикач швидкості 5 Біта* 6 Акумуляторна батарея* 7 Кнопка розблокування акумуляторної

8 Перемикач напрямку обертання 9 Вимикач 10 Рукоятка (з ізольованою поверхнею) 11 Універсальний затискач біт* *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Інформація щодо шуму і вібрації Рівень шумів визначений відповідно до європейської норми EN 60745. Оцінений як А рівень звукового тиску від при- ладу, як правило, становить: звукове наванта- ження 87 дБ(A); звукова потужність 98 дБ(A). Похибка K=3 дБ. Вдягайте навушники! Загальна вібрація (векторна сума трьох напрямків), визначена відповідно до EN 60745: свердлення в металі: вібрація a

ударне свердлення в бетоні: вібрація

закручування/розкручування гвинтів/шурупів: вібрація a

Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN 60745; нею можна користуватися для по- рівняння приладів. Він придатний також і для попередньої оцінки вібраційного наванта-

Зазначений рівень вібрації стосується голов- них робіт, для яких застосовується електро- прилад. Однак при застосуванні електроприла- ду для інших робіт, роботі з іншими робочими інструментами або при недостатньому техніч- ному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. OBJ_BUCH-1124-001.book Page 155 Thursday, January 14, 2010 11:16 AM156 | Українська 2 609 140 727 | (14.1.10) Bosch Power Tools Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захис- ту від вібрації працюючого з приладом, як напр.: технічне обслуговування електропри- ладу і робочих інструментів, нагрівання рук, організація робочих процесів. Технічні дані Заява про відповідність Ми заявляємо під нашу виключну відповідаль- ність, що описаний в «Технічні дані» продукт відповідає таким нормам або нормативним документам: EN 60745 у відповідності до поло- жень директив 2004/108/EC, 2006/42/EC. Технічні документи в: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Акумуляторний ударний дриль-шуруповерт GSB 12-2 Professional GSB 14,4-2 Professional Товарний номер 3 601 JA7 5.. 3 601 JA7 4.. Ном. напруга В= 12 14,4 Кількість обертів на холостому ходу – 1-а швидкість – 2-а швидкість

0–450 0–1250 0–550 0–1550 Кількість ударів на холостому ході

Макс.обертальний момент при закручуванні в жорсткі/м’які матеріали відп. до ISO 5393 Нм 30/18 36/20 Макс. Ø гвинтів мм 7 8 Макс. отвору Ø – Cталь

Діапазон затискання патрона мм 1,5 – 10 1,5 – 10 Різь свердлильного патрона

Вага відповідно до EPTA-Procedure 01/2003 кг 1,5 1,6 Будь ласка, зважайте на товарний номер, зазначений на заводській табличці Вашого електроприладу. Торговельна назва деяких приладів може розрізнятися. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1124-001.book Page 156 Thursday, January 14, 2010 11:16 AMУкраїнська | 157 Bosch Power Tools 2 609 140 727 | (14.1.10)

Заряджання акумуляторної батареї Новий акумулятор або такий, що не використо- вувся протягом тривалого часу, потребує для досягнення своєї повної ємності прибл. 5 циклів заряджання/розряджання. Щоб вийняти акумулятор 6, натисніть на кнопку розблокування 7 та потягніть акумулятор униз. Не застосовуйте силу. Акумулятор обладнаний датчиком температури NTC, який дозволяє заряджання лише в межах від 0 °C і 45 °C. Це забезпечує довгий термін служби акумулятора. Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти. Зважайте на вказівки щодо видалення. Заміна робочого інструмента (див.мал.A) f Перед будь-якими роботами з обслугову- вання електроприладу (напр., технічне обслуговування, заміна робочого інстру- мента тощо), а також перед його транс- портуванням або зберіганням встанов- люйте перемикач напрямку обертанням в середнє положення. При ненавмисному приведенні в дію вимикача існує небезпека

При ненатиснутому вимикачі 9 свердлильний шпиндель блокується. Це дозволяє швидко, зручно і просто міняти робочий інструмент у свердлильному патроні. Повертаючи в напрямку обертання n, відкрийте швидкозатискний свердлильний патрон 1, щоб в нього можна було встромити робочий інструмент. Встроміть робочий інструмент. Рукою з силою повертайте втулку швидкозатискного патрона 1 в напрямку обертання o, поки не припиниться клацання. Свердлильний патрон автоматично фіксується. Щоб зняти фіксацію, повертайте втулку проти стрілки годинника, щоб вийняти робочий інструмент. Відсмоктування пилу/тирси/стружки f Пил таких матеріалів, як напр., лакофарбо- вих покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров’я. Торкання або вдихання пилу може викликати у Вас або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів. Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для об- робки деревини (хромат, засоби для захис- ту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам. – Слідкуйте за доброю вентиляцією на робочому місці. – Рекомендується вдягати респіраторну маску з фільтром класу P2. Додержуйтеся приписів щодо оброблюва- них матеріалів, що діють у Вашій країні.

Початок роботи Встромляння акумуляторної батареї f Використовуйте лише оригінальні O-Pack акумулятори Bosch з напругою, що відповідає даним на заводській табличці на Вашому електроприладі. Використання інших акумуляторних батарей може призводити до травм і небезпеки пожежі. Встановіть перемикач напрямку обертання 8 в середнє положення, щоб запобігти ненавмисному вмиканню. Встроміть заряджену акумуляторну батарею 6 в рукоятку, щоб вона відчутно зайшла в зачеплення і знаходилася врівень з

OBJ_BUCH-1124-001.book Page 157 Thursday, January 14, 2010 11:16 AM158 | Українська 2 609 140 727 | (14.1.10) Bosch Power Tools Встановлення напрямку обертання (див.мал.B) За допомогою перемикача напрямку обер- тання 8 можна міняти напрямок обертання інструмента. Однак це не можливо, якщо натиснутий вимикач 9. Обертання праворуч: Для свердлення і закручування гвинтів посуньте перемикач напрямку обертання 8 до упору ліворуч. Обертання ліворуч: Для послаблення або викручування гвинтів посуньте перемикач напрямку обертання 8 до упору праворуч. Встановлення обертального моменту За допомогою кільця для встановлення обертального моменту 2 необхідний обертальний момент можна встановлювати в 22 етапів. При правильній настройці робочий інструмент зупиняється, тільки-но гвинт буде закручений урівень з матеріалом або буде досягнутий встановлений обертальний момент. У положенні « » запобіжна муфта деактивована, напр., для свердлення. При викручуванні гвинтів, можливо, треба встановити декілька більший обертальний момент або встановити кільце на значок « ». Встановлення режиму роботи (див. мал. C) За допомогою кільця для встановлення режиму роботи 3 Ви можете вибирати між свердленням/закручуванням та розкручуванням гвинтів і ударним свердленням. Свердлення та закручування і викручування гвинтів Поверніть кільце для регулювання 3 на символ «свердлення без ударів». Ударне свердлення Поверніть кільце для регулювання 3 на символ «ударне свердлення». У положенні «ударне свердлення» запобіжна муфта деактивована і прилад завжди працює з максимальною потужністю. Механічне перемикання швидкості f Перемикайте перемикач швидкості 4, лише коли електроприлад зупинено. За допомогою перемикача швидкості 4 можна встановлювати 2 діапазони кількості обертів. 1-а швидкість: Мала кількість обертів; для гвинтів та для великих діаметрів отвору. 2-а швидкість: Велика кількість обертів; для малих діаметрів

Якщо перемикач швидкості 4 не пересувається до упору, трохи покрутіть свердлильний патрон зі свердлом. Вмикання/вимикання Щоб увімкнути електроприлад, натисніть на вимикач 9 і тримайте його натиснутим. Щоб вимкнути електроприлад, відпустіть вимикач 9. Регулювання кількості обертів Кількість обертів увімкнутого електроприладу можна плавно регулювати більшим чи меншим натисканням на вимикач 9. При легкому натисканні на вимикач 9 прилад працює з малою кількістю обертів. Із збільшенням сили натискування кількість обертів збільшується. Автоматична фіксація шпинделя (Auto-Lock) При ненатиснутому вимикачі 9 свердлильний шпиндель, а тобто і патрон, стопоряться. Це дозволяє закручувати гвинти, навіть коли акумуляторна батарея розрядилася, та використовувати електроприлад в якості

Гальмо інерційного вибігу При відпусканні вимикача 9 свердлильний патрон гальмується і цим запобігається інерційний вибіг робочого інструмента. При закручуванні гвинтів відпускайте вимикач 9 лише після того, як гвинт буде закручений врівень з матеріалом. Завдяки цьому головка гвинта не буде потопати в матеріалі. OBJ_BUCH-1124-001.book Page 158 Thursday, January 14, 2010 11:16 AMУкраїнська | 159 Bosch Power Tools 2 609 140 727 | (14.1.10) Вказівки щодо роботи f Приставляйте електроприлад до гвинта лише у вимкнутому стані. Робочі інструменти, що обертаються, можуть зісковзувати. Вказівка: Слідкуйте за тим, щоб в електроінструмент не потрапили дрібні металеві деталі. Після тривалої роботи з невеликою кількістю обертів треба дати приладу охолонути (робота на холостому ходу протягом прибл. 3 хвилин з максимальною кількістю обертів). Використовуйте при свердленні в металі лише бездоганні, заточені свердла з високолегованої швидкорізальної сталі. Відповідну якість гарантує оригінальне приладдя Bosch. При закручуванні товстих і довгих гвинтів у твердий матеріал рекомендується спочатку просвердлити отвір з діаметром, що відповідає внутрішньому діаметру різьби, прибл. на

довжини гвинта. Технічне обслуговування і

Технічне обслуговування і очищення f Перед будь-якими роботами з обслугову- вання електроприладу (напр., технічне обслуговування, заміна робочого інстру- мента тощо), а також перед його транс- портуванням або зберіганням встанов- люйте перемикач напрямку обертанням в середнє положення. При ненавмисному приведенні в дію вимикача існує небезпека

f Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті. Якщо незважаючи на ретельну технологію виготовлення і перевірки прилад все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів Bosch. При всіх запитаннях і при замовленні запчас- тин, будь ласка, обов’язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці електроприладу. Cервіснa мaйcтepня i обслуговування клiєнтiв В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і техніч- ного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчас- тин можна знайти за адресою: www.bosch-pt.com Консультанти Bosch з радістю допоможуть Вам при запитаннях стосовно купівлі, застосуван- ня і налагодження продуктів і приладдя до них.

Бош Сервіс Центр Електроінструментів вул. Крайня, 1, 02660, Київ-60 Тел.: +38 (044) 5 12 03 75 Тел.: +38 (044) 5 12 04 46 Тел.: +38 (044) 5 12 05 91 Факс: +38 (044) 5 12 04 46 E-Mail: service@bosch.com.ua Адреса Регіональних гарантійних сервісніх майстерень зазначена в Національному гарантійному талоні.

Електроприлади, приладдя і упаковку треба здавати на екологічно чисту повторну

Лише для країн ЄС: Не викидайте електроприлади в побутове сміття! Відповідно до європейської ди- рективи 2002/96/EC про відпра- цьовані електро- і електронні прилади і її перетворення в національному законодавстві електроприлади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим

OBJ_BUCH-1124-001.book Page 159 Thursday, January 14, 2010 11:16 AM160 | Українська 2 609 140 727 | (14.1.10) Bosch Power Tools Акумулятори/батарейки: Ni-Cd: Нікель-кадмій Увага: Такі акумулятори містять кадмій – надзвичайно отруйний важкий метал. Ni-MH: Нікель-метал-гібрид Не викидайте акумулятори/батарейки в побутове сміття, не кидайте їх у вогонь або воду. Акумулятори/батарейки повинні здаватися - за можливістю в розрядженому стані - на повторну переробку або видалятися іншим екологічно чистим способом. Лише для країн ЄС: Відповідно до директиви 2006/66/EC пошкод- жені або відпрацьовані акумулятори/батарей- ки повинні здаватися на повторну переробку. Можливі зміни. OBJ_BUCH-1124-001.book Page 160 Thursday, January 14, 2010 11:16 AMRomână | 161 Bosch Power Tools 2 609 140 727 | (14.1.10)
