BRUGSANVISNING GSB 122 Professional BOSCH

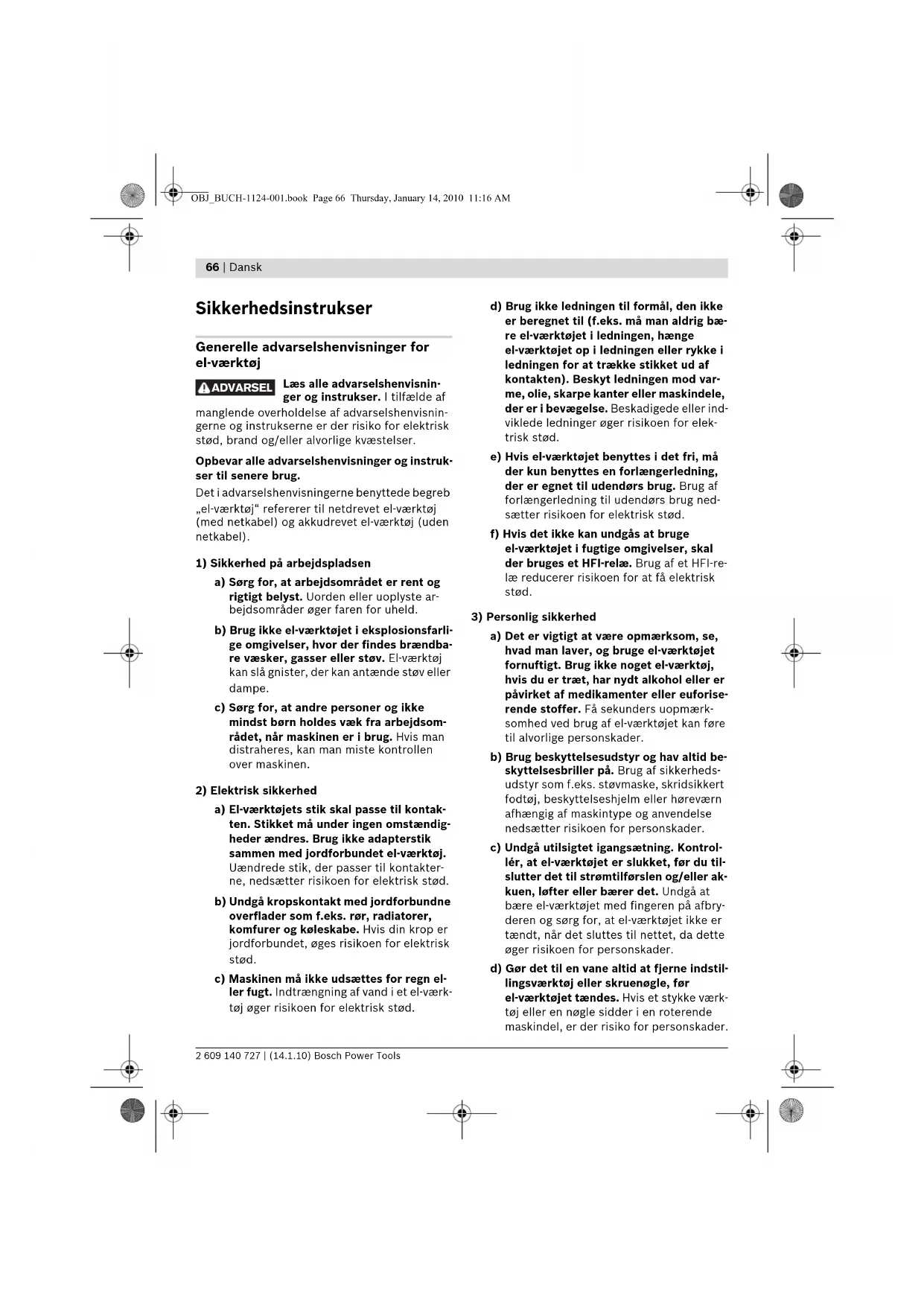

Sikkerhedsinstrukser Generelle advarselshenvisninger for el-værktøj Læs alle advarselshenvisnin- ger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisnin- gerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instruk- ser til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste ar- bejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarli- ge omgivelser, hvor der findes brændba- re væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsom- rådet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontak- ten. Stikket må under ingen omstændig- heder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakter- ne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn el- ler fugt. Indtrængning af vand i et el-værk- tøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bæ- re el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod var- me, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller ind- viklede ledninger øger risikoen for elek- trisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned- sætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-re- læ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforise- rende stoffer. Få sekunders uopmærk- somhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid be- skyttelsesbriller på. Brug af sikkerheds- udstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrol- lér, at el-værktøjet er slukket, før du til- slutter det til strømtilførslen og/eller ak- kuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbry- deren og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstil- lingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værk- tøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. ADVARSEL OBJ_BUCH-1124-001.book Page 66 Thursday, January 14, 2010 11:16 AMDansk | 67 Bosch Power Tools 2 609 140 727 | (14.1.10) e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uvente- de situationer. f) Brug egnet arbejdstøj. Undgå løse be- klædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der be- væger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsud- styr kan monteres, er det vigtigt, at det- te tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støv- mængden og dermed den fare, der er for- bundet støv.

4) Omhyggelig omgang med og brug af

el-værktøj a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angiv- ne effektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstalt- ninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøjet bør vedligeholdes omhyg- geligt. Kontroller, om bevægelige ma- skindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller be- skadiget, således at el-værktøjets funkti- on påvirkes. Få beskadigede dele repare- ret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skære- værktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsat- te anvendelsesområde, kan føre til farlige situationer.

5) Omhyggelig omgang med og brug af akku-

værktøj a) Oplad kun akku’er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggre- gat, der er egnet til en bestemt type bat- terier, må ikke benyttes med andre batte- rier – brandfare. b) Brug kun de akku’er, der er beregnet til el-værktøjet. Brug af andre akku’er øger risikoen for personskader og er forbundet med brandfare. c) Ikke benyttede akku’er må ikke komme i berøring med kontorclips, mønter, nøg- ler, søm, skruer eller andre små metal- genstande, da disse kan kortslutte kon- takterne. En kortslutning mellem batteri- kontakterne øger risikoen for personska- der i form af forbrændinger. d) Hvis akku’en anvendes forkert, kan der slippe væske ud af akku’en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyt- tes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. OBJ_BUCH-1124-001.book Page 67 Thursday, January 14, 2010 11:16 AM68 | Dansk 2 609 140 727 | (14.1.10) Bosch Power Tools Sikkerhedsinstrukser til boremaskiner og skruemaskiner f Brug høreværn i forbindelse med slagbo- ring. Støjpåvirkning kan føre til tab af hørel- se. f Hold maskinen i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktø- jet eller skruen kan ramme bøjede strøm- ledninger. Kontakt med en spændingsføren- de ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød. f Anvend egnede søgeinstrumenter til at fin- de frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kon- takt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadi- gelse af en vandledning kan føre til materiel skade. f Sluk for el-værktøjet med det samme, hvis indsatsværktøjet blokerer. Vær klar, hvis maskinen arbejder med høje reaktionsmo- menter, da dette kan føre til tilbageslag. Indsatsværktøjet blokerer, hvis: — el-værktøjet overbelastes eller — det sætter sig fast i det emne, der er ved at — blive bearbejdet. f Hold el-værktøjet godt fast. Når skruer spændes og løsnes, kan der opstå korte, høje reaktionsmomenter. f Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. f Renhold arbejdspladsen. Blandede materia- ler er særlig farlige. Letmetalstøv kan bræn- de eller eksplodere. f El-værktøjet må først lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man ta- ber kontrollen over el-værktøjet. f Åben ikke akkuen. Fare for kortslutning. Beskyt akkuen mod varme (f.eks. og- så mod varige solstråler, brand, vand og fugtighed). Fare for eksplosion. f Anvend kun originale akkuer fra Bosch, der skal have den spænding, der er angivet på dit el-værktøjs typeskilt. Bruges andre akku- er som f.eks. efterligninger, istandsatte akku- er eller fremmede fabrikater er der fare for kvæstelser samt tingskader, da akkuerne kan eksplodere. Funktionsbeskrivelse Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisnin- gerne og instrukserne er der risiko for elektrisk stød, brand og/eller al- vorlige kvæstelser. Klap venligst foldesiden med illustration af pro- duktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen. Beregnet anvendelse El-værktøjet er beregnet til i- og udskruning af skruer samt til boring i træ, metal, keramik og kunststof og til slagboring i tegl, murværk og sten. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illu- strationssiden. 1 Hurtigspændende borepatron 2 Ring til indstilling af drejningsmoment 3 Indstillingsring valg af funktion 4 Gearomskifter 5 Skruebit* 6 Akku* 7 Akku-udløserknap 8 Retningsomskifter 9 Start-stop-kontakt 10 Håndgreb (isoleret gribeflade) 11 Universalbitholder* *Tilbehør, som er illustreret og beskrevet i betje- ningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørspro- gram. OBJ_BUCH-1124-001.book Page 68 Thursday, January 14, 2010 11:16 AMDansk | 69 Bosch Power Tools 2 609 140 727 | (14.1.10) Støj-/vibrationsinformation Måleværdier for støj beregnet iht. EN 60745. Værktøjets A-vægtede støjniveau er typisk: Lyd- tryksniveau 87 dB(A); lydeffektniveau 98 dB(A). Usikkerhed K=3 dB. Brug høreværn! Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Boring i metal: Vibrationskesponering

Det svingningsniveau, der er angivet i nærvæ- rende instruktioner, er blevet målt iht. en stan- dardiseret måleproces i EN 60745, og kan bru- ges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbe- lastningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af sving- ningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastnin- gen bør der også tages højde for de tider, i hvil- ke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til be- skyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og ind- satsværktøj, holde hænder varme, organisation af arbejdsforløb. Tekniske data Akku-slagboreskruetrækker GSB 12-2 Professional GSB 14,4-2 Professional Typenummer 3 601 JA7 5.. 3 601 JA7 4.. Nominel spænding V= 12 14,4 Omdrejningstal, ubelastet – 1. gear – 2. gear min

Max. drejningsmoment hårdt/blødt skruearbejde iht. ISO 5393 Nm 30/18 36/20 Max. skrue-Ø mm 7 8 Max. bore-Ø –Stål –Træ –Murværk

Borepatronens spændeområde mm 1,5 – 10 1,5 – 10 Borespindelgevind

Montering Opladning af akku En ny akkumulator eller en akkumulator, der ik- ke har været brugt i længere tid, yder først fuld kapacitet efter ca. 5 opladninger og afladninger. Akkuen 6 tages ud ved at trykke på åbnetasterne 7 og trække akkuen ud af el-værktøjet (nedad). Undgå brug af vold. Akkuen er udstyret med en NTC-tempera- turovervågning, som kun tillader en opladning i temperaturområdet mellem 0 °C og 45 °C. Der- ved opnås en høj levetid for akkuen. Når driftstiden pr. opladning forkortes væsent- ligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. Læs og overhold henvisningerne mhr. bortskaf- felse. Værktøjsskift (se Fig. A) f Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedli- geholdelse, værktøjsskift osv.) samt før ma- skinen transporteres og stilles til opbeva- ring. Utilsigtet start ved aktivering af start- stop-kontakten kan føre til kvæstelser. Borespindlen er fastlåst, hvis start-stop-kontak- ten 9 ikke er trykket ned. Dette gør det muligt at udskifte indsatsværktøjet i borepatronen på en hurtig, behagelig og enkelt måde. Åbn hurtigspændeborepatronen 1 ved at dreje den i drejeretning n, til værktøjet kan sættes i. Sæt værktøjet i. Drej kappen på hurtigspændeborepatronen 1 kraftigt i drejeretning o med hånden, til der ikke mere høres noget klik. Borepatronen låses der- ved automatisk. Låsen løsnes igen, hvis kappen drejes i modsat retning, når værktøjet skal fjernes. Støv-/spånudsugning f Støv fra materialer som f.eks. blyholdig ma- ling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indån- ding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i for- bindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbest- holdigt materiale må kun bearbejdes af fag- folk. – Sørg for god udluftning af arbejdsplad- sen. – Det anbefales at bære åndeværn med fil- terklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1124-001.book Page 70 Thursday, January 14, 2010 11:16 AMDansk | 71 Bosch Power Tools 2 609 140 727 | (14.1.10) Brug Ibrugtagning Isæt akku f Anvend kun originale O-Pack-akkuer fra Bosch, der skal have den spænding, der er angivet på dit el-værktøjs typeskilt. Brug af andre akku’er øger risikoen for personskader og er forbundet med brandfare. Stil retningsomskifteren 8 i midten for at forhin- dre en utilsigtet start. Sæt den opladede akku 6 ind i grebet, til denne falder mærbart i hak og flugter med grebet. Indstil drejeretning (se Fig. B) Med retningsomskifteren 8 kan du ændre el- værktøjets drejeretning. Ved nedtrykket start- stop-kontakt 9 er dette ikke muligt. Højreløb: Til boring og iskruning af skruer tryk- kes retningsomskifteren 8 helt mod venstre. Venstreløb: Skruer løsnes og drejes ud ved at trykke drejeretningsomskifteren 8 helt mod høj- re. Vælg drejningsmoment Ringen til indstilling af drejningsmoment 2 bru- ges til at indstille det nødvendige drejningsmo- ment i 22 trin. Når indstillingen er rigtig, stopper indsatsværktøjet, så snart skruen er skruet ind i materialet, så den flugter med materialets kant, eller det indstillede drejningsmoment er nået. I position „ “ er overbelastningskoblingen de- aktiveret f.eks. til boring. Vælg til løsning af skruer evt. en højere indstil- ling eller indstil på symbolet „ “. Indstil funktion (se Fig. C) Med indstillingsringen valg af funktion 3 kan du vælge mellem boring/skruning og slagboring. Boring og skruning Drej indstillingsringen 3 hen på symbo- let „boring uden slag“. Slagboring Stil indstillingsringen 3 hen på symbolet „slagboring“. I positionen „slagboring“ er overbelastningskob- lingen deaktiveret og den max. ydelse aktiveret. Mekanisk gearvalg f Tryk kun på gearomskifteren 4, når el-værk- tøjet står stille. Med gearomskifteren 4 kan der vælges 2 om- drejningstal-områder. Gear I: Lavt hastighedsområde; til iskruning eller arbej- de med stor borediameter. Gear II: Højt hastighedsområde; til arbejde med lille bo- rediameter. Er det ikke muligt at skubbe gearvælgeren 4 helt i bund, drejes borepatronen en smule med bo- ret. Tænd/sluk Til ibrugtagning af el-værktøjet tryk på start- stop-kontakten 9 og hold den nede. El-værktøjet slukkes ved at slippe start-stop- kontakten 9. Indstil omdrejningstal Du kan regulere omdrejningstallet til det tændte el-værktøj trinløst afhængigt af hvor meget du trykker på start-stop-kontakten 9. Let tryk på start-stop-kontakten 9 fører til et lavt omdrejningstal. Med tiltagende tryk øges om- drejningstallet. Automatisk spindellås (Auto-Lock) Borespindlen og dermed værktøjsholderen er fastlåst, når start-stop-kontakten 9 ikke er tryk- ket ned. Dette gør det muligt at idreje skruer, selv om ak- kuen er afladet, og at bruge el-værktøjet som skruetrækker. Udløbsbremse Når start-stop-kontakten slippes 9, bremses bo- repatronen, hvorved et efterløb af indsatsværk- tøjet forhindres. Slip først under iskruning af skruer start-stop- kontakten 9, når skruen er skruet helt ind i flugt med emnet. Skruehovedet trænger så ikke ind i emnet. OBJ_BUCH-1124-001.book Page 71 Thursday, January 14, 2010 11:16 AM72 | Dansk 2 609 140 727 | (14.1.10) Bosch Power Tools Arbejdsvejledning f El-værktøjet skal altid være slukket, når det anbringes på skruen. Roterende indsats- værktøj kan glide af. Bemærk: Sørg for, at små metaldele ikke træn- ger ind i el-værktøjet. Efter længere tids arbejde med lille omdrej- ningstal skal værktøjet afkøles ved at lade det køre i ca. 3 minutter i ubelastet tilstand med max. omdrejningstal. Anvend til boring i metal kun fejlfrie, slebede HSS-bor (HSS=Highspeed-stål). Bosch-tilbe- hørs-program garanterer den tilsvarende kvali- tet. Før større og længere skruer skrues i hårde ma- terialer, før du forbore til ca.

af skruelæng- den med gevindets kernediameter. Vedligeholdelse og service Vedligeholdelse og rengøring f Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedli- geholdelse, værktøjsskift osv.) samt før ma- skinen transporteres og stilles til opbeva- ring. Utilsigtet start ved aktivering af start- stop-kontakten kan føre til kvæstelser. f El-værktøj og el-værktøjets ventilationsåb- ninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal repara- tionen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. El-værktøjets 10-cifrede typenummer (se type- skilt) skal altid angives ved forespørgsler og be- stilling af reservedele. Kundeservice og kunderådgivning Kundeservice besvarer dine spørgsmål vedr. re- paration og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informati- oner om reservedele findes også under: www.bosch-pt.com Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendel- se og indstilling af produkter og tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tel. Service Center: +45 (4489) 8855 Fax: +45 (4489) 87 55 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse El-værktøj, tilbehør og emballage skal genbru- ges på en miljøvenlig måde. Gælder kun i EU-lande: Smid ikke el-værktøj ud sammen med det almindelige hushold- ningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasse- ret elektrisk udstyr indsamles separat og gen- bruges iht. gældende miljøforskrifter. Akkuer/batterier: Ni-Cd: Nikkel-cadmium Pas på: Disse akkuer indeholder cadmium, som er et meget giftigt tungmetal. Ni-MH: Nikkel-metalhydrid Akkuer/batterier må ikke smides ud sammen med det almindelige husholdningsaffald, ej hel- ler brændes eller smides i vandet. Akkuer/batte- rier skal hvis muligt aflades, indsamles, genbru- ges eller bortskaffes iht. gældende miljøforskrifter. Gælder kun i EU-lande: Iht. direktivet 2006/66/EF skal defekte eller brugte akkuer/batterier genbruges. Ret til ændringer forbeholdes. OBJ_BUCH-1124-001.book Page 72 Thursday, January 14, 2010 11:16 AMSvenska | 73 Bosch Power Tools 2 609 140 727 | (14.1.10)
