BRUKSANVISNING GSR 12LI Professional BOSCH

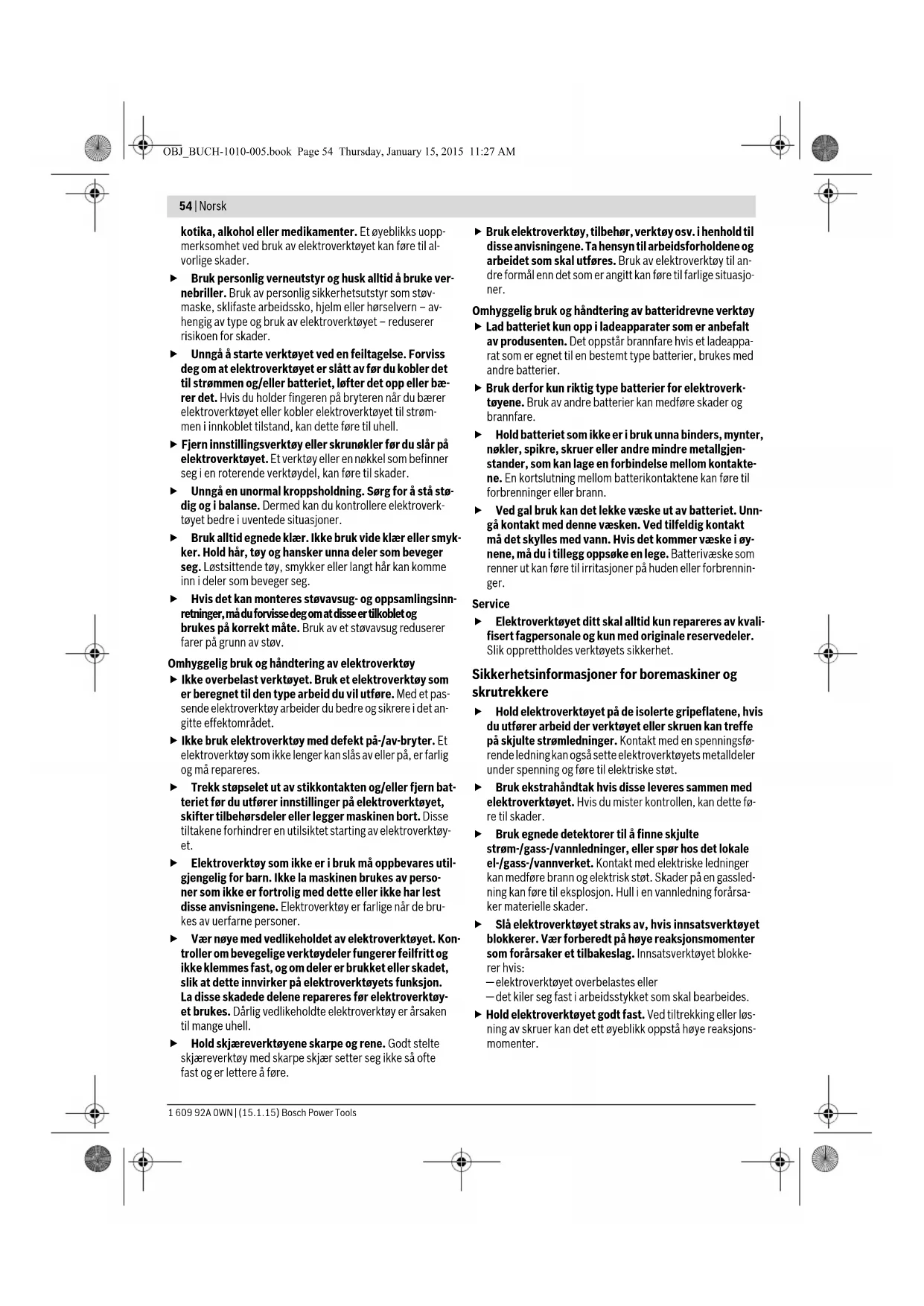

(vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745: Boring i metall: a

Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbe- lastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over he- le arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibra- sjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, or- ganisere arbeidsforløpene. Tekniske data Akku-skrutrekker GSR 10,8-LI Produktnummer 3 601 J92 9.. Nominell spenning V= 10,8 Tomgangsturtall – 1. gir – 2. gir min

• avhengig av benyttet batteri** Redusert ytelse ved temperatur <0

Montering Opplading av batteriet (se bilde A) Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk. Litium-ion-batteriet kan lades opp til enhver tid uten at leveti- den forkortes. Det skader ikke batteriet å avbryte oppladin- gen. Litium-ion-batteriet er beskyttet av «Electronic Cell Protecti- on (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverk- tøyet beveger seg ikke lenger. Trykk etter automatisk utkobling av elektroverktøyet ikke videre på på-/av-bryteren. Batteriet kan ta skade. Til fjerning av batteriet 7 trykker du låsetastene 6 og trekker batteriet nedover ut av elektroverktøyet. Ikke bruk makt. Følg informasjonene om kassering. Verktøyskifte (se bilde B) Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy- skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. Innsetting av innsatsverktøy Trekk låsehylsen 3 fremover og skyv deretter innsatsverktøy- et helt inn i verktøyfestet 2. Innsatsverktøyet låses automa- tisk. Fjerning av innsatsverktøyet Trekk låsehylsen 3 fremover og ta ut innsatsverktøyet. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreft- fremkallende, spesielt i kombinasjon med tilsetningsstof- fer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. Unngå støv på arbeidsplassen. Støv kan lett antennes. Bruk Igangsetting Innsetting av batteriet Bruk kun original Bosch litium-ion-batterier med en spenning som er angitt på typeskiltet til elektroverk- tøyet ditt. Bruk av andre batterier kan medføre skader og brannfare. Merk: Bruk av batterier som ikke er egnet for dette verktøyet kan føre til feilfunksjoner eller til skader på elektroverktøyet. Sett høyre-/venstrebryteren 8 i midten, for å unngå en ufrivil- lig innkobling. Sett det oppladede batteriet 7 inn i håndtaket til det tydelig går i lås og ligger kant i kant med håndtaket. Innstilling av rotasjonsretningen (se bilde C) Med høyre-/venstrebryteren 8 kan du endre dreieretningen til elektroverktøyet. Ved trykt på-/av-bryter 9 er dette ikke mu- lig. Høyregang: Ved boring og innskruing av skruer trykker du høyre-/venstrebryteren 8 helt mot venstre. Venstregang: Til løsing hhv. utskruing av skruer og mutre trykker du høyre-/venstregangsbryteren 8 helt mot høyre. Forvalg av dreiemoment Med innstillingsringen for dreiemomentforvalg 4 kan du for- håndsinnstille det nødvendige dreiemomentet i 20 trinn. Ved riktig innstilling stanses innsatsverktøyet såsnart skruen er skrudd plant inn i materialet hhv. det innstilte dreiemomentet er nådd. I posisjon « » er slurekoplingen deaktivert, f. eks. til boring. Ved utskruing av skruer må du eventuelt velge en høyere inn- stilling hhv. innstille symbol « ». Mekanisk girvalg Bruk girvalgbryteren 5 kun når elektroverktøyet står stille. Med girvalgbryteren 5 kan det forhåndsinnstilles to turtallom- råder. Gir I: Lavt turtallområde; til skruing eller til arbeid med stor bordia- meter. Gir II: Høyt turtallområde; til arbeid med liten bordiameter. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1010-005.book Page 56 Thursday, January 15, 2015 11:27 AMNorsk | 57 Bosch Power Tools 1 609 92A 0WN | (15.1.15) Hvis girvalgbryteren 5 ikke kan skyves frem til anslaget, må verktøyfestet 2 dreies litt med innsatsverktøyet. Inn-/utkobling Trykk til igangsetting av elektroverktøyet på på-/av-bryteren 9 og hold den trykt inne. Lampen 10 lyser ved litt eller helt inntrykket på-/av-bryter 9 og muliggjør opplysing av arbeidsområdet ved ugunstige lys- forhold. Til utkobling av elektroverktøyet slipper du på-/av-bryteren

Slå elektroverktøyet kun på når du bruker det for å spare ener- gi. Innstilling av turtallet Du kan innstille turtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 9 inn. Et svakt trykk på på-/av-bryteren 9 fører til et lavt turtall. Tur- tallet økes med økende trykk. Helautomatisk spindellås (Auto-Lock) Ved ikke trykt på-/av-bryter 9 låses borespindelen og verktøy- holderen låses. Dette muliggjør en innskruing av skruer også når batteriet er utladet hhv. hvis elektroverktøyet brukes som skrutrekker. Utløpsbremse Når du slipper på-/av-bryteren 9 bremses chucken og slik for- hindres det at innsatsverktøyet fortsetter å gå. Ved innskruing av skruer slipper du på-/av-bryteren 9 først når skruen er skrudd kant i kant inn i arbeidsstykket. Skrueho- det trenger da ikke inn i arbeidsstykket. Temperaturavhengig overlastbeskyttelse Ved forskriftsmessig bruk kan ikke elektroverktøyet overbe- lastes. Ved for sterk belastning eller hvis batteriet overskrider tillatt temperaturområde, blir turtallet redusert. Elektroverk- tøyet går da ikke med fullt turtall igjen før det har kommet innenfor tillatt batteritemperatur. Arbeidshenvisninger Sett elektroverktøyet bare på skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. Etter lengre arbeid med lite turtall må du la elektroverktøyet gå med maksimalt turtall i tomgang i ca. 3 minutter til avkjø- ling. Bruk kun feilfrie, slipte HSS-bor (HSS=høyeffekt hurtigskjæ- rende stål) til boring i metall. Tilsvarende kvalitet garanterer Bosch-tilbehør-programmet. Før innskruing av større, lengre skruer i harde materialer bør du forbore med kjernediameteren til gjengene til ca.
