NÁVOD K OBSLUZE WX330.1 WORX

3. PŘEPÍNAČ SMĚRU OTÁČENÍ

4. PŘEPÍNAČ REŽIMŮ PŘEVODOVKY

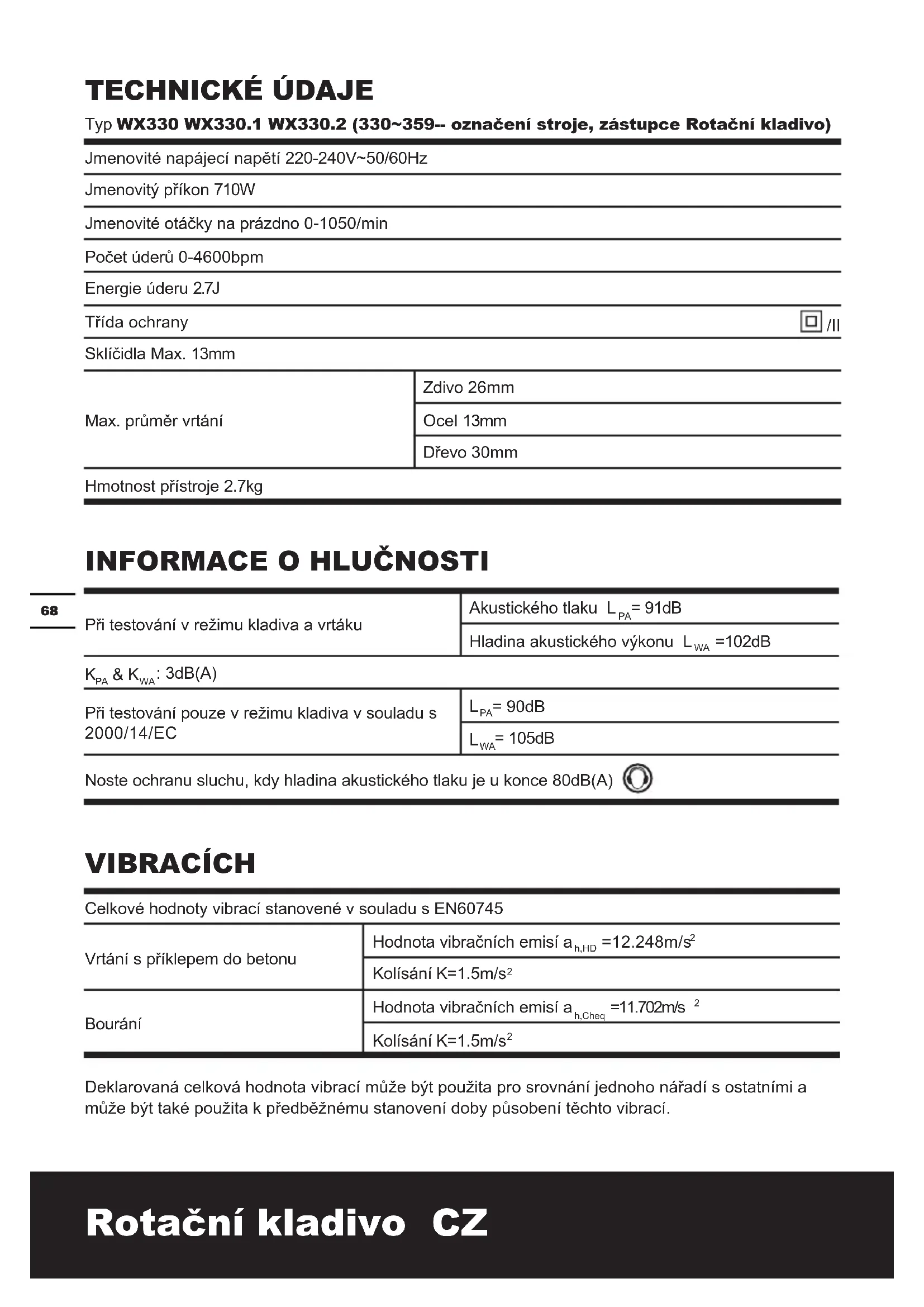

Ne všechny doplňky vyobrazené nebo popisované jsou v standardní dodávce zahrnuty.68 Rotační kladivo CZ TECHNICKÉ ÚDAJE Typ WX330 WX330.1 WX330.2 (330~359-- označení stroje, zástupce Rotační kladivo) Jmenovité napájecí napětí 220-240V~50/60Hz Jmenovitý příkon 710W Jmenovité otáčky na prázdno 0-1050/min Počet úderů 0-4600bpm Energie úderu 2.7J Třída ochrany /II Sklíčidla Max. 13mm Max. průměr vrtání Zdivo 26mm Ocel 13mm Dřevo 30mm Hmotnost přístroje 2.7kg

INFORMACE O HLUČNOSTI

Při testování v režimu kladiva a vrtáku Akustického tlaku L

: 3dB(A) Při testování pouze v režimu kladiva v souladu s 2000/14/EC

= 105dB Noste ochranu sluchu, kdy hladina akustického tlaku je u konce 80dB(A) VIBRACÍCH Celkové hodnoty vibrací stanovené v souladu s EN60745 Vrtání s příklepem do betonu Hodnota vibračních emisí a h,HD =12.248m/s

Bourání Hodnota vibračních emisí a h,Cheq =11.702m/s

Deklarovaná celková hodnota vibrací může být použita pro srovnání jednoho nářadí s ostatními a může být také použita k předběžnému stanovení doby působení těchto vibrací.69 Rotační kladivo CZ VÝSTRAHA: Hodnota vibračních emisí během praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty v závislosti na způsobech, jakými je nástroj používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje: Způsob, jakým je nástroj používán a povaha narušovaných nebo vrtaných materiálů. Dobrý stav nástroje a řádné provádění jeho údržby Používání správného příslušenství s nástrojem, ostrost a dobrý stav příslušenství. Utažení úchopu na rukojetích a použití antivibračního příslušenství. Používání nástroje k účelů určených konstrukcí a v souladu s těmito pokyny. Při neřízeném používání může tento nástroj způsobit syndrom vibrací rukou a paží. VÝSTRAHA: Je třeba upřesnit, že v odhadu úrovně vystavení při praktickém používání je nutno rovněž zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit úroveň vystavení v rámci celkového pracovního času. Zásady pro omezení nebezpečí vystavení vibracím: VŽDY používejte ostré trny, vrtáky a čepele Provádějte údržbu tohoto nástroje v souladu s těmito pokyny udržujte nástroj dobře promazaný (odpovídajícím způsobem) Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství. Nepoužívejte nástroje při teplotě 10

C nebo méně Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní.

WX330 WX330.1 WX330.2 Přídavná rukojeť 1 1 1 Doraz 1 1 1 SDS vrtáky 3 3 3 Plochý sekáč SDS 1 1 1 Přesné sklíčidlo s ozubeným věncem a kličkou 13mm 1 / / Sklíčidlo vrtačky s adaptérem a klíčem sklíčidla / / 1 Doporučujeme příslušenství koupit ve stejném obchodě jako samotné nářadí. Používejte kvalitní značkové příslušenství. Typ příslušenství zvolte podle typu vykonávané práce. Podrobnější informace jsou přibalené k jednotlivému příslušenstvu. Odborní prodavači vám pomůžou a poradí.70 Rotační kladivo CZ BEZPEČNOSTNÍ

Připojte napájecí kabel do sítě pouze pokud je kladivo připraveno k práci. Pokud kladivo nepoužíváte, odpojte ho od el.sítě.

2. Přívodní kabel veďte vždy směrem od

3. Používejte respirátor.

4. Pokud provádíte práce, při kterých

může příklepový nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte elektrické nářadí za izolované plochy rukojeti. Kontakt s vedením pod napětím může přivést napětí i na kovové díly elektrického nářadí a způsobit úraz elektrickým proudem. SYMBOLY

POZNÁMKA: Před tím než začnete nářadí používat, přečtěte si pečlivě manuál.

Stroj je určen k vrtání s příklepem do betonu, cihel a kamene, jakož i pro lehké sekací práce. Je také vhodný pro vrtání bez příklepu do dřeva, kovu, keramiky a plastů.

1. VÝMĚNA SKLÍČIDLA (Viz A) (WX330)

• Demontáž výměnného sklíčidla vrtacíko kladiva VAROVÁNÍ: Předtím než demontujete sklíčidlo vrtačky, ujistěte se že, je prázdné (bez nástroje). Uchopte aretační kroužek (7) SDS-plus rychloupínacího sklíčidla a potáhněte jej pevně dopředu a potom otočte do strany. SDS-plus rychloupínací sklíčidlo se uvolní.

• Upevnění výměnného sklíčidla vrtacího kladiva Při nasazování přesného sklíčidla s ozubeným věncem (12), uchopte sklíčidlo celou rukou, zatlačte ho na doraz, pak a otočte do strany, dokud neuslyšíte zacvaknutí. Sklíčidlo se samo zaaretuje. Zaaretování ověřte potažením za sklíčidlo. Výměny prováďejte stejným způsobem.

2. NASAZENÍ A VYSUNUTÍ SDS-PLUS

VRTÁKŮ Při této operaci dávejte pozor, abyste nepoškodili pryžovou protiprachovou krytku sklíčidla (9).

• Vkládání vrtáku Dřík vrtáku před vložením zbavte nečistot a lehce naolejujte. Vrták vložte do sklíčidla otočným pohybem, dokud dokonale nezapadne na místo. Vrták se aretuje automaticky. Zaaretování ověřte potažením za vrták.

• Vysunutí vrtáku Aretační kroužek sklíčidla (8) potáhněte dozadu (k sobě) a vytáhněte vrták. VAROVÁNÍ! Vrtací kladivo WORX je konstruováno pro práci s kvalitními nástroji, které jsou schopné přenášet vysokou intenzitu úderů. Tyto síly mohou způsobit, že se méně kvalitní SDS vrtáky zlomí a zaseknou ve sklíčidle. Doporučujeme proto používat pouze kvalitní SDS vrtáky. Aby se omezilo nebezpečí zranění, uživatel si musí přečíst návod k obsluze. Varování Dvojitá izolace Používejte ochranné pomůcky sluchu Používejte ochranné pomůcky zraku Noste respirátor Elektrické výrobky se nesmí likvidovat spolu s domácím odpadem. Recyklujte ve sběrných místech na tento účel zařízených. O možnosti recyklace se informujte u místních úřadů nebo u prodejce.71 Rotační kladivo CZ

3. NASAZENÍ VRTÁKU DO

KLASICKÉHO SKLÍČIDLA S KLIČKOU (WX330 WX330.2) VAROVÁNÍ: Nástroje bez SDS-plus nepoužívejte pro příklepové vrtání nebo sekání! Předtím než nasadíte vrták, zkontrolujte upnutí 13 mm sklíčidla. Mezi čelisti zasuňte vrták až na doraz. Zajistěte, aby byl vrták ve střední poloze mezi čelistmi. Pomocí klíče, který postupně vložíte do tří otvorů na věnci sklíčidla vrták upevněte. Dotahujte sklíčidlo postupně ve všech otvorech, ne jenom v jedinom z nich. Tím je vrták uchycen ve sklíčidle. Vrták vysunete opačným postupem (Viz B).

• Montáž standardního vrtacího sklíčidla Pokud chcete pracovat s nástroji jiné konstrukce než systém SDS (např vrtáky s válcovým dříkem) musíte použít klasické sklíčidlo. Do SDS-plus sklíčidla (10) vložte otočným pohybem adaptér (14) pro klasické sklíčidlo (13). Zajištění na místě se projeví slyšitelným cvaknutím. Adapter se aretuje automaticky zaklapnutím. Správnost aretace prověřte potažením za sklíčidlo.

• Demontáž standardního vrtacího sklíčidla Při demontáži klasického sklíčidla (13) potáhněte aretační kroužek (8) dozadu, podržte jej v této poloze a vysuňte adaptér.

Stlačením tlačítka vypínače se nářadí zapne, uvolněním tlačítka se vypne. Tento nástroj má regulátor otáček (1), který zvyšuje otáčky tím víc, čím silněji je stlačen vypínač – otáčky se regulují změnou přítlačné síly na vypínač (Viz D).

6. TLAČÍTKO ARETACE ZAPNUTÍ

Stlačte vypínač on/off (1) a potom ho zablokujte tlačítkem (2) (viz D); napřed uvolněte vypínač on/off a potom blokovací tlačítko. Vypínač je teď trvale v poloze zapnuto. Nářadí jednoduše vypnete stlačením a povolením vypínače on/off.

Rukojeť nasaďte na vrtací kladivo a otáčením posuňte do správné pracovní polohy. Přídavnou rukojeť utáhněte otáčením držadla ve směru hodinových ručiček. (Viz E) VAROVÁNÍ: Vždy používejte přídavnou rukojeť.

8. OVLÁDÁNÍ SMĚRU OTÁČENÍ

Na vrtacím kladivu při natočení směrem od vás nastavte přepínač ovládání směru rotace (3) doleva “ “, čímž se chod přepne na otáčení doprava. Směr otáčení změníte posunutím páčky (3) doprava “ “. VAROVÁNÍ: Změnu směru otáčení vřeteno provádějte jen když se vřeteno neotáčí!

9. NASTAVITELNÝ HLOUBKOVÝ DORAZ

Do sklíčidla nasaďte vrták nebo šroubovací bit. Povolte aretaci hloubkového dorazu otočením držadla rukojeti doleva. Posouvejte hloubkový doraz pokud vzdálenost mezi dorazem a koncem vrtáku/šroubovacího bitu odpovídá žádané hloubce otvoru/délce šroubu. Potom opět zaaretujte hloubkový doraz otočením rukojeti doprava.

10. PŘEPÍNAČ PRACOVNÍHO REŽIMU

(Viz F) Funkce převodovky se nastavuje pro každý typ práce pomocí přepínače pracovního režimu (4). Pro změnu režimu odblokujte volič stlačením tlačítka (15) a pak ho natočte do požadované polohy. Pro příklepové vrtání do betonu či zdiva, zvolte funkci příklepu. Pro šroubování, vrtání do oceli,, dřeva nebo plastu. Zvolte funkci vrtání. Pro nenáročné sekání, osekávání nebo demoliční činnosti. Zvolte funkci příklep. VAROVÁNÍ: Změnu režimu práce převodovky lze provést pouze je-li nářadí v klidu. VAROVÁNÍ: Při delším používání se hliníkový plášť vrtačky zahřeje, nedotýkejte se horkých kovových povrchů holýma rukama.72 Rotační kladivo CZ

PŘÍKLEPEM Zahřeje-li se vrtačka s příklepem, nastavte maximální otáčky a nechte motor běžet naprázdno 2-3 minuty. Pokud vrtáte do zdiva, nebo betonu, používejte vrtáky typu SDS-plus s hroty vyrobenými z karbidu wolframu. Pokud vrtáte do kovu, používejte HSS (vysokovýkonná rychlořezná ocel) nabroušené vrtáky. Když používáte krátké šroubovací bity, vždy s nimi požívejte také magnetický držák bitů. Je-li to možné, před vrtáním větších otvorů vždy místo předvrtejte menším průměrem vrtáku. ÚDRŽBA Před provedením jakékoliv úpravy nebo údržby odpojte nářadí od sítě. Elektrické ruční nářadí nevyžaduje žádnou nestandartní údržbu. Na elektrickém ručním nářadí nejsou žádné části, které potřebují servisní zásah uživatele. Nikdy nepoužívejte vodu nebo chemické čističe na čištění ručního elektrického nářadí. Utírejte jej dočista suchým hadrem. Vždy jej skladujte na suchém místě. Udržujte ventilační otvory motoru čisté. Udržujte všechny pracovní ovladače čisté bez prachu. Občas můžete přes ventilační otvory vidět jiskry. Je to běžný jev, který na bezproblémový chod kladiva nemá vliv. Pokud je napájecí kabel poškozený, musí být vyměněn výrobcem, servisním technikem, nebo stejně kvalikovanou osobou, aby se zabránilo riziku úrazu el. proudem .

PROSTŘEDÍ Elektrické výrobky se nesmí likvidovat spolu s domácím odpadem. Recyklujte ve sběrných místech na tento účel zařízených. O možnosti recyklace se informujte u místních úřadů nebo u prodejce.

My, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Prohlašujeme, že tento výrobek Popis Aku Vrtací kladivo WORX Typ WX330 WX330.1 WX330.2 (330~359- - označení stroje, zástupce Rotační kladivo) Funkce Příklepové vrtání různých materiálů Splňuje následující směrnice: Směrnice pro strojní zařízení 2006/42/ ES Směrnice o elektromagnetické kompatibilitě 2004/108/ ES Směrnice RoHS 2011/65/EU Splňované normy EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-6 EN 60745-1 Osoba oprávněná uspořádat technický soubor: Název: Russell Nicholson Adresa: Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK 2014/09/09 Yujin Tang POSITEC manažer kvality výrobků73 Otočné kladivo SK

4. Držte elektrické náradie vždy za

• VKLADANIE Pred vložením vrtáka jeho driek otrite a jemne naolejujte. Očistený vrták vložte do skľúčidla a potočte, kým nezapadne. Adaptér sa aretuje automaticky. Aretáciu skontrolujte potiahnutím za skľúčidlo.
