BEDIENUNGSANLEITUNG WX330.1 WORX

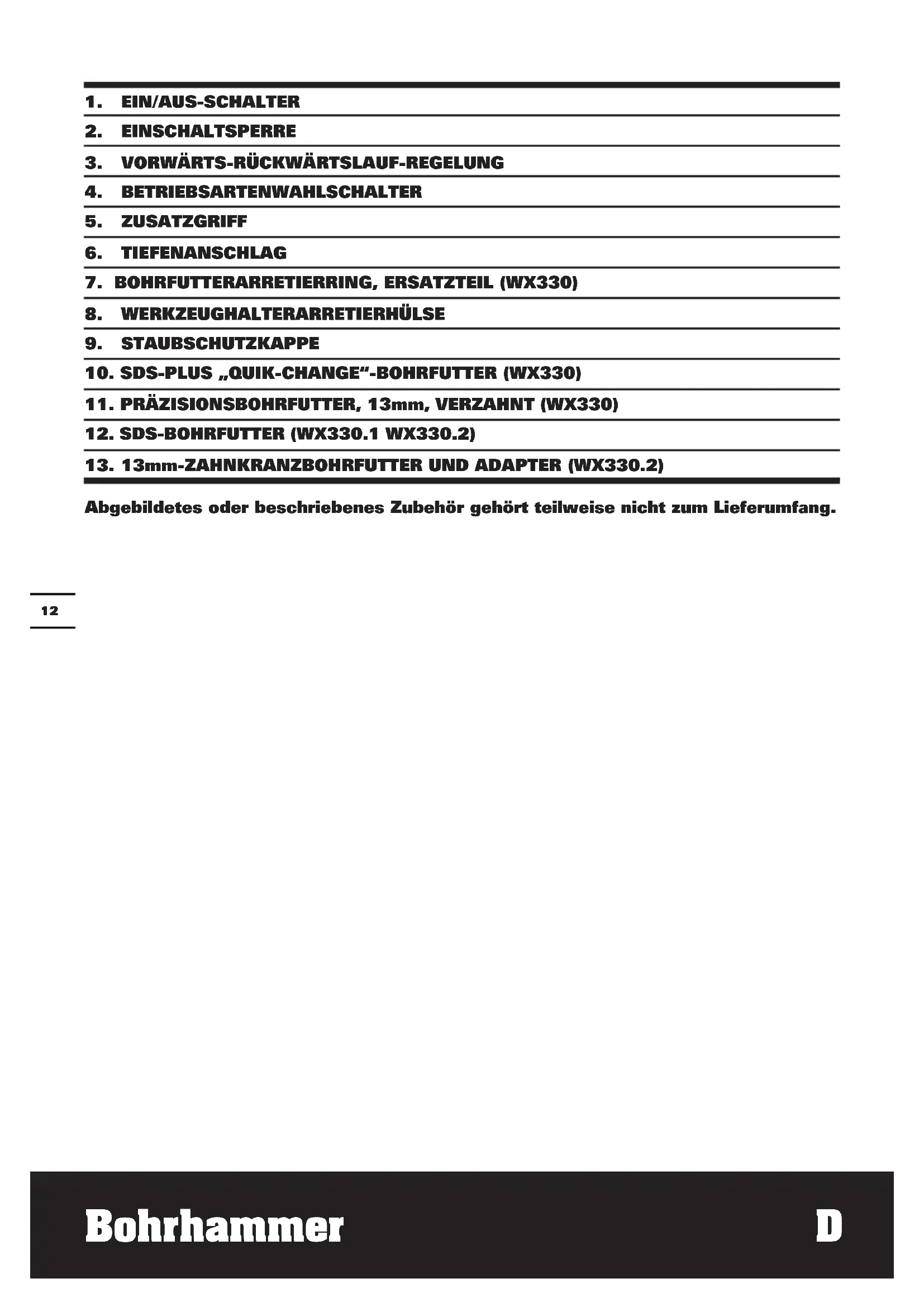

3. VORWÄRTS-RÜCKWÄRTSLAUF-REGELUNG

4. BETRIEBSARTENWAHLSCHALTER

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.13 Bohrhammer D TECHNISCHE DATEN Typ WX330 WX330.1 WX330.2 (330-359-Bezeichnung der Maschine, Repräsentant Bohrhammer) Spannung 220-240V~50/60Hz Nennaufnahmeleistung 710W Leerlaufdrehzahl 0-1050/min Nennschlagzahl 0-4600/min Schlagkraft 2.7J Schutzisoliert /II Max. Spannweite des Bohrfutters (mit Adapter für Bohren in Stahl und Holz - Zubehör) 13mm Max. Bohrleistung Mauerwerk 26mm Stahl 13mm Holz 30mm Gewicht 2.7kg

INFORMATIONEN ÜBER LÄRM

Bei Test im Schlagbohrbetrieb Gewichteter Schalldruck L

= 91dB Gewichtete Schallleistung L

: 3dB(A) Bei Test im reinen Bohrbetrieb nach 2000/14/EC

= 105dB Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A)

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745: Schlagbohren in Beton Vibrationsemissionswert a h,HD =12.248m/s

Unsicherheit K=1.5m/s

Unsicherheit K=1.5m/s

Der Schwingungsgesamtwert kann zum Vergleichen eines Werkzeugs mit einem anderen verwendet werden, ebenso für eine vorläufige Beurteilung von Belastungen.14 Bohrhammer D WARNUNG: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird: Wie das Werkzeug verwendet wird und Materialen angebohrt werden. Das Werkzeug ist in gutem Zustand und gut gepflegt. Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands. Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird. Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm-Vibra- tionssyndrom erzeugen. WARNUNG: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter. Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich). Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter. Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. ZUBEHÖRTEILE WX330 WX330.1 WX330.2 Zusatzhandgriff 1 1 1 Tiefenanschlag 1 1 1 SDS plus-Bohrer 3 3 3 Flachmeißel 1 1 1 Präzisionsbohrfutter, 13 mm, verzahnt, mit Bohrfutterschlüssel 1 / / Bohrfutter mit Adapter und Bohrfutterschlüssel / / 1 Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Die Güteklasse muss entsprechend der Anwendung gewählt werden. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.15 Bohrhammer D ZUSÄTZLICHE SICHERHEITSHINWEISE

1. Tragen Sie Gehörschutz, Wenn Sie

die Schlagbohrmaschine benutzen. Lärmaussetzung kann Gehörverlust verursachen.

2. Benutzen Sie den zusätzlichen

Handgriff, der mit dem Werkzeug geliefert wird. Kontrollverlust kann Personenschäden zufolge haben.

3. Tragen Sie eine Staubschutzmaske.

4. Halten Sie das Werkzeug nur an den

isolierten griffigen Oberflächen, wenn Sie einen Einsatz durchführen, bei dem Schneidwerkzeuge eventuell versteckte Kabel berühren könnten. Berührung mit einem unter Strom stehenden Kabel kann auch die Metallteile des Gerätes unter Strom setzen und dem Bedienenden einen Stromschlag versetzen. SYMBOLE Lesen Sie diese Bedienungsanleitung gut durch, bevor Sie die Elektrowerkzeug benutzen. Achtung – Bedienungsanleitung lesen! Schutzisolation Beim Arbeiten mit der Elektrowerkzeug, tragen Sie eine Schutzbrille. Tragen Sie Gehörschutz, Wenn Sie die Elektrowerkzeug benutzen. Tragen Sie Gehörschutz, Wenn Sie die Elektrowerkzeug benutzen. Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.16 Bohrhammer D

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein. Es ist ebenso geeignet zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff.

1. BOHRFUTTER WECHSELN (Siehe A)

• Wechselbohrfutter abnehmen WARNUNG: Vor dem Abnehmen des Wechselbohrfutters unbedingt Werkzeuge oder Bits entfernen. Greifen Sie den Arretierring des „Quik- Change“-Bohrfutters, der Bohrer zeigt dabei in Ihre Richtung. Ziehen Sie den Arretierring kräftig zu sich heran, drehen Sie es anschließend zur Seite. Das „Quik-Change“- Bohrfutter lässt sich nun lösen.

• Wechselbohrfutter aufsetzen Zur Montage des Präzisionsbohrfutters greifen Sie das Bohrfutter mit der ganzen Hand, ziehen es so weit wie möglich zurück und drehen es zur Seite, bis es hörbar einrastet. Das Präzisionsbohrfutter arretiert sich selbst. Prüfen Sie den festen Sitz, indem Sie am Präzisionsbohrfutter ziehen. Weitere Bohrfutterwechsel führen Sie auf dieselbe Weise aus.

2. BOHRER IN SDS EINSETZEN UND

HERAUSNEHMEN Beim Wechseln der Werkzeuge darauf achten, daß die Staubschutzkappe (9) nicht beschädigt wird.

• Einsetzen Werkzeug vor dem Einsetzen reinigen und leicht fetten. Das staubfreie Werkzeug in die Werkzeugaufnahme drehend bis zum Einrasten einschieben. Das Werkzeug verriegelt sich selbsttätig. Verriegelung durch Ziehen am Werkzeug prüfen.

• Entnehmen Ziehen Sie die Werkzeughalter-Arretierhülse (8) zurück und entnehmen Sie das Werkzeug. WARNUNG! Ihr neuer WORX- Bohrhammer erzeugt hohe Kräfte, damit Sie Ihre Arbeiten schnell und problemlos erledigen können. Diese Kräfte sind so stark, dass SDS-Bits minderer Qualität brechen und sich im Bohrfutter verklemmen können. Wir möchten Ihnen daher warm ans Herz legen, nur qualitativ hochwertige SDS-Bits mit diesem Werkzeug zu benutzen.

3. BOHRER MIT RUNDEM SCHAFT IN

ZAHNKRANZBOHRFUTTER EINSETZEN/ ENTFERNEN (WX330 WX330.2) WARNUNG: Zahnkranzbohrfutter und eingesetzte Werkzeuge ohne SDS-plus Schaft nicht zum Hammerbohren verwenden! Setzen Sie den Bohrer so weit wie möglich in das Bohrfutter. Achten Sie darauf, dass der Bohrer im Zentrum des Bohrfutters sitzt. Ziehen Sie zuerst das Zahnkranzbohrfutter mit der Hand fest. Ziehen Sie dann das Zahnkranzbohrfutter mit dem Bohrfutterschlüssel fest (siehe B). Nach rechts drehen – Schließen, nach links drehen - Öffnen. Es gibt drei Bohrungen im Bohrfutter. Ziehen Sie an allen drei Bohrungen gleichmäßig fest, nicht nur an einer Bohrung! Entfernen Sie den Bohrfutterschlüssel unbedingt nach getaner Arbeit. Verwahren Sie den Bohrfutterschlüssel stets in der dafür vorgesehenen Halterung am Gerät, Nähe Eingang des Netzkabels.

• Bohrfutter einsetzen Um mit Werkzeugen ohne SDS-plus (z.B. Bohrer mit zylindrischem Schaft) arbeiten zu können, muss ein geeignetes Bohrfutter eingesetzt werden. Lassen Sie den Adapter (14) für das Bohrfutter (13) mit einer Drehbewegung in das SDS-plus-Bohrfutter (12) einrasten. Der Aufnahmeschaft verriegelt sich selbsttätig. Prüfen Sie die Verriegelung durch Ziehen am Bohrfutter.

• Bohrfutter entnehmen Zum Entnehmen des Bohrfutters (13) ziehen17 Bohrhammer D Sie die Verriegelungshülse (8) nach hinten, halten Sie sie in dieser Position fest, und entnehmen Sie das Bohrfutter aus der Werkzeugaufnahme.

5. EIN/AUS-SCHALTER MIT

DREHZAHLREGELUNG Zum Einschalten/Anlauf des Werkzeugs drücken Sie auf den Schalter. Zum Stoppen lassen Sie den Schalter wieder los. Das Werkzeug hat eine Drehzahlregelung (1). Die Drehzahl wird durch Druck auf den Schalter reguliert: je stärker der Druck., desto höher die Drehzahl.(Siehe D)

Drücken Sie den An/Aus-Schalter (1) und dann die Einschaltsperre (2) (siehe D). Lassen Sie zuerst den An/Aus-Schalter und dann die Einschaltsperre los. Ihr Schalter ist nun im Dauerbetrieb eingerastet. Um Ihr Werkzeug abzuschalten, drücken Sie einfach den An/Aus- Schalter und lassen Sie ihn wieder los.

Schieben Sie den Handgriff auf den Bohrerhals und drehen Sie ihn in die gewünschte Position. Um den Seitengriff festzuklemmen, drehen Sie den Handgriff gegen den Uhrzeigersinn. Um den Seitengriff zu lösen, drehen Sie den Handgriff im Uhrzeigersinn. (Siehe E) WARNUNG: Benutzen Sie immer den Hilfsgriff.

8. VORWÄRTS-RÜCKWÄRTSLAUF-

REGELUNG Zum Bohren und Schrauben nutzen Sie den Vorwärtslauf, dieser ist markiert als “ “(Hebel ist zur linken Seite umgelegt). Nutzen Sie die Rücklauffunktion, markiert als “ “. (Hebel ist zur rechten Seite umgelegt) nur, um Schrauben herauszudrehen oder um eingeklemmte Bohrer herauszuholen. WARNUNG: Wechseln Sie die Drehrichtung niemals, während der Bohrer läuft. Warten Sie, bis der Bohrer ausgelaufen ist.

9. EINSTELLBARER TIEFENANSCHLAG

Passen Sie den Bohrer oder Schrauberbit in das Bohrfutter ein. Lösen Sie den Tiefenanschlag, indem Sie den Handgriff gegen den Uhrzeigersinn drehen. Verschieben Sie den Tiefenanschlag, bis die Entfernung zwischen Tiefenanschlag und Bohrer/ Schrauberbit der gewünschten Bohrtiefe entspricht. Klemmen Sie dann den Tiefenanschlag fest, indem Sie den Handgriff gegen den Uhrzeigersinn drehen.

10. BETRIEBSARBEITENAUSWAHL

(Siehe F) Mit dem Betriebsarten-Wahlschalter (4) können Sie die richtige Betriebsart für jeden Anwendungszweck auswählen. Zum Wechsel zwischen den einzelnen Funktionen drücken Sie die Freigabetaste (15) und wählen die gewünschte Betriebsart mit dem Wahlschalter aus. Zum Schlagbohren in Beton oder Mauerwerk wählen Sie die Bohrhammer-Position. Für Schraubungen, Bohren in Stahl, Holz und Kunststoff wählen Sie die Bohr-Position. Nur Hammerbetrieb: Zum Zerspanen, Meißeln und zum Zertrümmern wählen Sie die Hammer-Position. WARNUNG: Der Betriebsarten- Wahlschalter darf nur im Stillstand betätigt werden. WARNUNG: Das Aluminiumgehäuse wird bei längerem Betrieb sehr heiß. Nicht berühren!

IHREN BOHRHAMMER Wenn derBohrhammer zu heiß wird, lassen Sie ihn 2-3 Minuten im Leerlauf laufen, um den Motor abzukühlen. SDS-plus-Wolframkarbid-Bohrer sollten grundsätzlich für Beton und Mauerwerk eingesetzt werden. Wenn Sie in Metall bohren, verwenden Sie nur HSS-Bohrer in gutem Zustand. Immer einen magnetischen Bithalter verwenden, wenn Sie kurze Schraubendreherbits verwenden.18 Bohrhammer D Wenn möglich, immer ein Loch vorbohren, wenn Sie große Durchmesser bohren möchten. WARTUNG Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen. Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Reinigungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Halten Sie die Lüftungsschlitze sauber. Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner Service- Beauftragten oder einer ähnlich qualifizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt. UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären hiermit, dass unser Produkt Beschreibung WORX Bohrhammer Typ WX330 WX330.1 WX330.2 (330-359-Bezeichnung der Maschine, Repräsentant Bohrhammer) Function Hamring af forskellige materialer Den Bestimmungen der folgenden Richtlinien entspricht: Maschinenrichtlinie 2006/42/EC EMV-Richtlinie 2004/108/EC RoHS Weisung 2011/65/EU Werte nach EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-6 EN 60745-1 Zur Kompilierung der technischen Datei ermächtigte Person, Name: Russell Nicholson Anschrift: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2014/09/09 Yujin Tang POSITEC Qualitätsleiter19 Marteau Perforateur F
