MANUALE UTENTE WX330.1 WORX

4. MANOPOLA DI SELEZIONE FUNZIONI

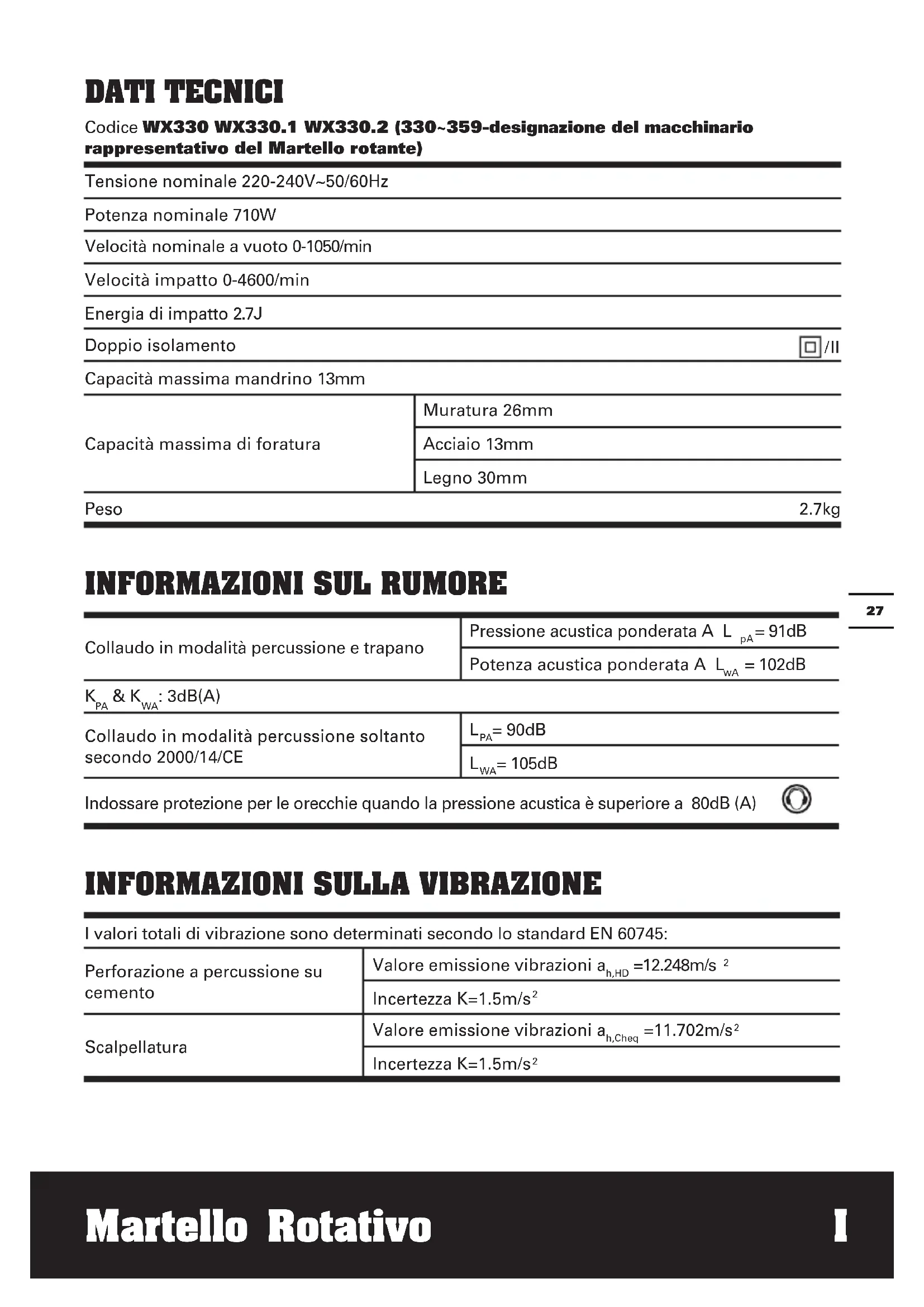

Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.2726 Martello Rotativo I DATI TECNICI Codice WX330 WX330.1 WX330.2 (330~359-designazione del macchinario rappresentativo del Martello rotante) Tensione nominale 220-240V~50/60Hz Potenza nominale 710W Velocità nominale a vuoto 0-1050/min Velocità impatto 0-4600/min Energia di impatto 2.7J Doppio isolamento /II Capacità massima mandrino 13mm Capacità massima di foratura Muratura 26mm Acciaio 13mm Legno 30mm Peso 2.7kg

INFORMAZIONI SUL RUMORE

Collaudo in modalità percussione e trapano Pressione acustica ponderata A L

= 91dB Potenza acustica ponderata A L

: 3dB(A) Collaudo in modalità percussione soltanto secondo 2000/14/CE

= 105dB Indossare protezione per le orecchie quando la pressione acustica è superiore a 80dB (A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN 60745: Perforazione a percussione su cemento Valore emissione vibrazioni a h,HD =12.248m/s

Scalpellatura Valore emissione vibrazioni a h,Cheq =11.702m/s

Martello Rotativo I Il valore totale dichiarato delle vibrazioni può essere utilizzato per confrontare un utensile con un altro e in una valutazione di esposizione preliminare. AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali forati. Le condizioni e la buona manutenzione dello strumento. L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome della vibrazione dell’avambraccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. Usare sempre scalpelli, trapani e lame affilati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Evitare l’utilizzo dello strumento a temperature di 10

C o inferiori. Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ACCESSORI WX330 WX330.1 WX330.2 Impugnatura ausiliaria 1 1 1 Asta di profondità 1 1 1 Punte per forare SDS 3 3 3 Scalpello piatto 1 1 1 Mandrino di precisione, da 13 mm con chiavetta 1 / / Mandrino del trapano con adattatore e chiave mandrino / / 1 Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Usare accessori di buona qualità e di marca rinomata. Fare riferimento alla sezione “Consigli sul funzionamento del trapano” di questo manuale oppure alla confezione degli accessori per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.2928 Martello Rotativo I ALTRE INFORMAZIONI

1. Indossare protezione per le orecchie.

L’esposizione al rumore può provocare la perdita dell’udito.

2. Usare le impugnature ausiliarie fornite

in dotazione all’attrezzo. La perdita di controllo può provocare lesioni personali.

3. Indossare una mascherina antipolvere.

4. Afferrare lo strumento per le apposite

maniglie quando si eseguono operazioni durante le quali l’attrezzo potrebbe entrare in contatto con cavi nascosti. Il contatto con cavi elettrici in tensione espone l’operatore al rischio di scosse elettriche. SIMBOLI Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni Attenzione Classe protezione Indossare protezione per gli occhi Indossare protezione per le orecchie Indossare una mascherina antipolvere I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.3130 Martello Rotativo I FUNZIONAMENTO NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo.

USO CONFORME ALLE NORME

L’elettroutensile è ideale per forature battenti in calcestruzzo, mattoni e roccia. Lo stesso è inoltre adatto per forature non battenti nel legno, nel metallo, nella ceramica ed in materiali sintetici.

• Estrarre il mandrino autoserrante ATTENZIONE: Prima di estrarre il mandrino a chiave, è estremamente importante togliere l’utensile oppure il bit. Con il mandrino rivolto verso di voi, afferrare l’anello di bloccaggio (7) del mandrino “cambio rapido ” di tipo SDS-plus e tirarlo con forza quindi ruotatelo da un lato fino a liberare il mandrino stesso che potrà essere così estratto. In questo modo si estrae il mandrino “cambio rapido” di tipo SDS-plus.

• Applicare il mandrino a chiave Per montare il mandrino a chiave, afferrarlo con tutta la mano, inserirlo e ruotarlo fino a sentire lo scatto. Il mandrino a chiave si blocca da solo. Verificarne il bloccaggio provando ad estrarlo. Per il cambio del mandrino seguire le stesse istruzioni.

Sostituendo gli utensili, attenzione a non danneggiare la protezione antipolvere (9).

• Inserire Prima dell’inserimento, pulire l’utensile e lubrificarlo leggermente. Ruotandolo, spingere l’utensile libero da polvere nell’attacco utensili fino a quando abbia raggiunto la posizione di incastro. L’utensile si blocca autonomamente. Controllare il bloccaggio tirando l’utensile.

• Estrarre Portare indietro la ghiera di bloccagio (8) e estrarre la punta. ATTENZIONE! Il trapano con martelllo WORX sviluppa potenza per svolgere i vostri lavori in modo efficace e rapido. Tale potenza potrebbe causare la rottura di punte e inserti SDS di bassa qualità, che potrebbero finire nel mandrino. Si raccomanda di utilizzare esclusivamente punte e inserti SDS con questo utensile.

3. MONTARE LE PUNTE SUL MANDRINO

(WX330 WX330.2) ATTENZIONE: Non utilizzare utensili senza SDS-plus per operazioni di foratura battente oppure per lavori di scalpellatura! Quando si montano le punte, inserirle fino in fondo tra le ganasce del mandrino. Assicurarsi che la punta sia collocata al centro delle ganasce del mandrino. Usare la chiave fornita in dotazione; ci sono tre fori in cui si può inserire la chiave. Stringere in modo equo tutti i tre fori, non stringere un solo foro. Adesso la punta è bloccata nel mandrino. La punta può essere rimossa invertendo le fasi della procedura di montaggio appena descritta (fare riferimento ala figura B).

4. INSERIMENTO/SOSTITUZIONE DELLA

LAMA (Si veda la figura C)

• Inserimento del mandrino del trapano Per poter lavorare con utensili ad innesto non dotati del sistema SDS-plus (p.es. punte con bussola cilindrica) si deve necessariamente ricorrere all’uso di un mandrino portapunta adatto. Inserire con un movimento rotatorio l’adattatore (14) del mandrino cacciavite (13) nel mandrino SDS-plus (12) finché si sente che si è incastrato. Il gambo di alloggiamento si blocca automaticamente. Controllare il bloccaggio tirando il mandrino portapunta.

• Estrazione del mandrino portapunta Per estrarre il mandrino portapunta (13) tirare la bussola di bloccaggio (8) all’indietro, tenerla fissa in questa posizione ed estrarre il mandrino portapunta dall’attacco utensile.

VELOCITÀ VARIABILE Premerlo per avviare l’attrezzo e rilasciarlo per3130 Martello Rotativo I disattivarlo. Questo attrezzo ha un interruttore di velocità variabile (1) che aumenta la velocità in proporzione alla pressione esercitata sull’interruttore; la velocità è controllata dalla pressione esercitata sul grilletto. (Si veda la figura D)

6. PULSANTE DI BLOCCO

Premere l’interruttore d’accensione/ spegnimento (1) e poi il tasto si blocco su accensione (2) (si veda la figura D); rilasciare prima l’interruttore d’accensione/spegnimento e poi il tasto si blocco su accensione. Il tasto ora è bloccato per l’uso continuato. Per disattivare l’attrezzo, premere e rilasciare l’interruttore d’accensione/spegnimento.

7. IMPUGNATURA AUSILIARIA

Inserire l’impugnatura facendola scorrere sull’attrezzo e ruotarla sulla posizione operativa desiderata. Per fissare l’impugnatura laterale, ruotarla in senso orario. Per allentare l’impugnatura laterale, ruotarla in senso antiorario. (Si veda la figura E) ATTENZIONE: Utilizzare sempre l’impugnatura laterale quando si usa l’attrezzato.

8. CONTROLLO ROTAZIONE AVANTI ED

INDIETRO Per trapanare ed avvitare usare la rotazione avanti contrassegnata da “ “(la leva è spostata sulla sinistra). Usare la rotazione inversa, contrassegnata da “ “ (la leva è spostata sulla destra), solamente per rimuovere le viti o le punte del trapano bloccate. ATTENZIONE: Non cambiare mai la direzione di rotazione quando l’attrezzo è in movimento; attendere affinché si sia fermato. Non usare mai la funzione di percussione quando l’attrezzo è impostato sulla rotazione inversa.

9. ASTA DI PROFONDITÀ

Inserire la punta o l’utensile nel mandrino. Allentare l’asta di profondità ruotando l’impugnatura in senso antiorario. Far scorrere l’asta di profondità finché la distanza tra l’asta e la punta/utensile è uguale alla profondità del foro che si vuole trapanare/vite che si vuole insediare. Infine bloccare l’asta di di profondità ruotando l’impugnatura in senso orario.

10. CONTROLLO SELEZIONE MODALITÀ

(Si veda la figura F) Il funzionamento del cambio, in relazione all’applicazione viene impostato agendo sulla manopola di selezione modalità (4), Per cambiare modalità, rilasciare il tasto di bloccaggio (15) e ruotare il selettore portandolo nella modalità desiderata. Per foratura e percussione contemporanei per cemento o opere in muratura, selezionare la posizione Foratura con percussione. Per avvitatura, foratura di metallo, legno e plastica, selezionare la posizione Foratura. Per percussione soltanto – per togliere trucioli, scalpellatura e opera di demolizione selezionare la posizione Martello. ATTENZIONE: La manopola di selezione (4) deve essere attivata esclusivamente a macchina ferma. AVVERTENZA: In caso di uso prolungato, la parte metallica potrebbe riscaldarsi, non toccare. CONSIGLI SUL FUNZIONAMENTO DEL TRAPANO MARTELLO Se l’attrezzo diventa troppo caldo, impostare la velocità al massimo e farlo funzionare a vuoto per 2-3 minuti per raffreddare il motore. Le punte per forare al carburo di tungsteno di tipo SDS-plus devono essere utilizzate solo per cemento e opere in muratura. Quando si fora il metallo, usare solamente punte HSS in buone condizioni. Usare sempre un portainserti magnetico quando si usano punte corte. Dove possibile, usare fori pilota prima di trapanare buchi di diametro maggiore.3332 3332 Martello Rotativo I MANUTENZIONE Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione. L’attrezzo non richiede di lubrificazione o manutenzione aggiuntiva. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Riporre sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. Se il cavo d’alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli. PROTEZIONE AMBIENTALE I prodotti elettrici obsoleti non devono essere smaltiti insieme ai rifiuti urbani. Riciclare i prodotti laddove sono presenti gli appositi centri. Mettersi in contatto con le autorità locali, o con il rivenditore, per informazioni sul riciclaggio. DICHIARAZIONE DI CONFORMITÀ Noi POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Dichiara che l’apparecchio , Descrizione WORX Martello Rotante Codice WX330 WX330.1 WX330.2 (330~359-designazione del macchinario rappresentativo del Martello rotante) Funzione Perforazione di vari materiali. È conforme alle seguenti direttive, Direttiva macchine 2006/42/EC Direttiva sulla compatibilità elettromagnetica 2004/108/EC Direttiva RoHS 2011/65/EU Conforme a, EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-6 EN 60745-1 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome: Russell Nicholson Indirizzo: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2014/09/09 Yujin Tang POSITEC Direttore Qualit3332 Martillo rotatorio ES
