Scula electrică este destinată găuririi cu percuţie în beton, cărămidă şi piatră cat şi pentru lucrări uşoare de dăltuire. Este deasemeni adecvată pentru găurirea fără percuţie în lemn, metal,ceramică şi material plastic.

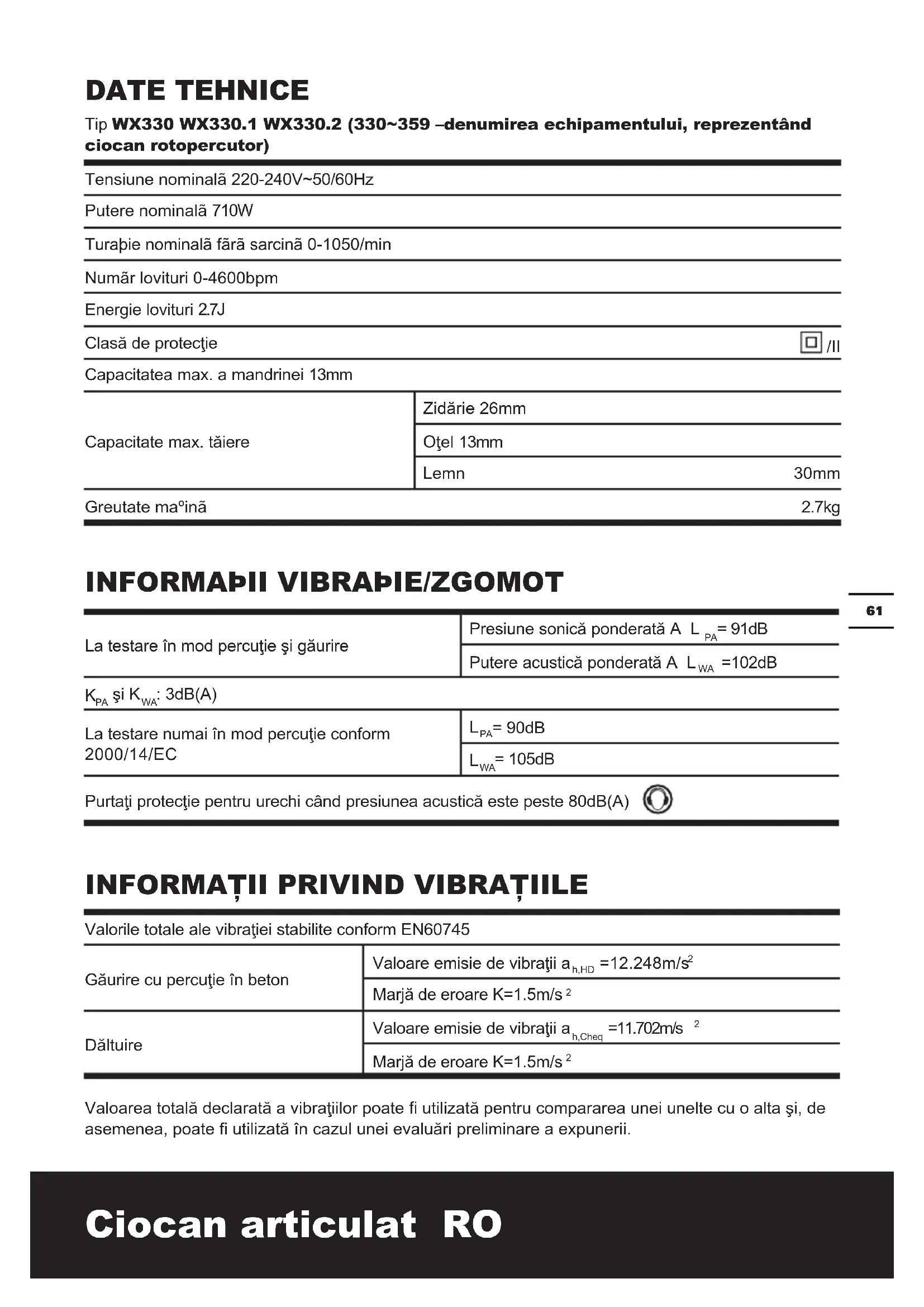

NU toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard.6160 Ciocan articulat RO DATE TEHNICE Tip WX330 WX330.1 WX330.2 (330~359 –denumirea echipamentului, reprezentând ciocan rotopercutor) Tensiune nominalã 220-240V~50/60Hz Putere nominalã 710W Turaþie nominalã fãrã sarcinã 0-1050/min Numãr lovituri 0-4600bpm Energie lovituri 2.7J Clasă de protecţie /II Capacitatea max. a mandrinei 13mm Capacitate max. tăiere Zidărie 26mm Oţel 13mm Lemn 30mm Greutate maºinã 2.7kg

INFORMAÞII VIBRAÞIE/ZGOMOT

La testare în mod percuţie şi găurire Presiune sonică ponderată A L

= 91dB Putere acustică ponderată A L

: 3dB(A) La testare numai în mod percuţie conform 2000/14/EC

= 105dB Purtaţi protecţie pentru urechi când presiunea acustică este peste 80dB(A)

INFORMAŢII PRIVIND VIBRAŢIILE

Valorile totale ale vibraţiei stabilite conform EN60745 Găurire cu percuţie în beton Valoare emisie de vibraţii a h,HD =12.248m/s

Marjă de eroare K=1.5m/s

Marjă de eroare K=1.5m/s

Valoarea totală declarată a vibraţiilor poate utilizată pentru compararea unei unelte cu o alta şi, de asemenea, poate utilizată în cazul unei evaluări preliminare a expunerii.6362 Ciocan articulat RO AVERTISMENT: Valoarea de emisie a vibraţiei în timpul folosirii efective a sculei electrice poate diferi de valoarea declarată în funcţie de modurile în care este folosită scula, ce depind de exemplele următoare şi de variaţii ale modului de utilizare a sculei: Modul în care scula este folosită şi tipul de materiale tăiate sau sfredelite. Scula este în stare bună de funcţionare şi bine întreţinută Folosirea accesoriului corect pentru sculă şi păstrarea acesteia în condiţii bune. Strângerea corespunzătoare a mânerelor şi dacă se folosesc accesorii anti-vibraţie. Scula este folosită conform indicaţiilor din fabrică şi conform acestor instrucţiuni. Această sculă poate cauza sindromul vibraţie mână-braţ dacă nu este folosită în mod corespunzător AVERTISMENT: Pentru a corectă, estimarea nivelului de expunere în condiţii concrete de folosire trebuie să ia în considerare toate părţile ciclului de operare cum ar de câte ori scula este oprită şi cât timp este pornită dar nu lucrează. Acest lucru poate reduce semnicativ nivelul de expunere de-a lungul perioadei de lucru totale. Ajută la micşorarea riscului de expunere le vibraţii. Folosiţi ÎNTOTDEAUNA dalte, burghiuri şi lame ascuţite Păstraţi acest aparat în conformitate cu aceste instrucţiuni şi păstraţi-l bine gresat (dacă e cazul) Dacă acest aparat este folosit în mod constant, atunci cumprăaţi accesorii anti-vibraţie. Evitaţi folosirea aparaturii la temperaturi mai joase de 10

Planicaţi-vă programul de lucru pentru a folosi sculele cu număr mare de vibraţii de-a lungul a mai multe zile. ACCESORII WX330 WX330.1 WX330.2 Mâner suplimentar 1 1 1 Limitator adâncime 1 1 1 Burghie SDS 3 3 3 Daltă plată SDS 1 1 1 Mandrinã de precizie 13mm cu cheie 1 / / Mandrinã cu adaptor ªi cheie / / 1 Recomandăm cumpărarea accesoriilor din acelaşi magazin care v-a vândut scula. Utilizaţi accesorii de bună calitate, inscripţionate cu o marcă binecunoscută. Alegeţi tipul în conformitate cu lucrarea pe care intenţionaţi să o realizaţi. Consultaţi ambalajul accesoriilor pentru detalii suplimentare. Personalul vânzător vă poate ajuta şi oferi sfaturi.6362 Ciocan articulat RO

1. Purtaţi dispozitiv de protecţia

auzului. Expunerea la zgomot poate cauza pierderea auzului.

2. Utilizaþi mânerele auxiliare livrate

împreunã cu scula. Pierderea controlului poate cauza accidentarea personalã.

3. Purtaţi mască de praf.

4. Þineþi scula de suprafeþele izolate

când executaþi o operaþie în care scula de tãiere poate atinge cabluri ascunse. Contactul cu un cablu “sub tensiune” va cauza ºi tensiunea pãrþilor metalice expuse ale sculei ºi va produce un ºoc operatorului. SIMBOLURI Pentru reducerea riscului de acciden- tare, utilizatorul trebuie să citească manualul de instrucţiuni. Avertisment Izolaþie dublã Purtaþi ochelari de protecþie Purtaþi dispozitiv de protecþia auzului Purtaþi mascã de praf Deşeurile de produse electrice nu trebuie eliminate împreună cu deşeurile menajere. Vă rugăm reciclaţi acolo unde există instalaţii. Consultaţi autorităţile locale sau vânzătorul în privinţa reciclării6564 Ciocan articulat RO

EXPLOATARE NOTÃ: Înainte de utilizarea sculei, citiþi manualul de instrucþiuni cu atenþie.

DOMENIU DE UTILIZARE

Scula electrică este destinată găuririi cu percuţie în beton, cărămidă şi piatră cat şi pentru lucrări uşoare de dăltuire. Este deasemeni adecvată pentru găurirea fără percuţie în lemn, metal,ceramică şi material plastic.

• Scoaterea mandrinei de schimb AVERTISMENT: Înainte de scoaterea mandrinei de schimb, scoateþi întotdeauna scula sau burghiul. Cu maºina de gãurit înspre dvs., apucaþi inelul de blocare (7) al mandrinei “rapide” SDS-plus ºi trageþi ferm în faþã, apoi rotiþi-l în lateral. Mandrina „rapidã” SDS-plus va scoasã.

• Ataºarea mandrinei de schimb Când montaþi mandrina de precizie , apucaþi-o cu toatã mâna, împingeþi-o atât cât intrã, apoi rotiþi-o în lateral pânã când auziþi cã se blocheazã. Mandrina de precizie se blocheazã singurã. Vericaþi blocarea trãgând de mandrina de precizie. Efectuaþi înlocuirile de o manierã corespunzãtoare.

• INTRODUCEREA Curãþaþi ºi gresaþi uºor burghiul înainte de introducere. Introduceþi burghiul curãþat de praf în suportul de burghiu cu o miºcare de rãsucire, pânã când se blocheazã. Burghiul se blocheazã singur. Vericaþi blocarea trãgând de sculã.

• SCOATEREA Retrageþi manºonul de blocare a suportului de burghiu (8) ºi trageþi burghiul afarã. AVERTISMENT: Ciocanul rotopercutor WORX generează forţe puternice pentru executarea lucrării rapid şi ecient.. Aceste forþe pot cauza ruperea burghielor SDS de calitate inferioarã ºi blocarea lor în mandrinã. De aceea, recomandãm numai utilizarea de burghie SDS de calitate înaltã cu aceastã sculã.

3. INTRODUCEREA ªI SCOATEREA

BURGHIELOR ÎN SDS (WX330 WX330.2) AVERTISMENT: Nu utilizaþi scule fãrã SDS-plus pentru gãurirea cu percuþie sau dãltuire! Înainte de montarea burghiului, ataşarea mandrinei cu cheie de 13 mm, introduceţi burghiul între fălcile mandrinei atât cât intră. Asiguraţi-vă că burghiul este în centrul fălcilor mandrinei. Utilizând cheia de mandrină, există trei oricii în care aceasta trebuie introdusă. Strângeţi-le pe rând în mod egal, în ecare din cele trei oricii. Burghiul este acum blocat în mandrină. Burghiul poate scos prin procedura inversã (Consultaþi gura B).

• Introducerea mandrinei Pentru a lucra cu scule fãrã SDS-plus (de ex., maºini de gãurit cu ax cilindric), trebuie sã utilizaþi o mandrinã adecvatã. Introduceþi adaptorul (14) mandrinei (13) cu o miºcare de rãsucire în mandrina SDS-plus (12) pânã când auziþi cã se blocheazã. Adaptorul se blocheazã singur. Vericaþi blocarea trãgând de mandrinã.

• Scoaterea mandrinei Pentru scoaterea mandrinei (13), trageþi manºonul de blocare (8) spre spate, menþineþi în aceastã poziþie ºi scoateþi mandrina din suport.

Apãsaþi pentru pornire ºi eliberaþi pentru oprirea sculei. Aceastã sculã are un comutator de turaþie variabilã (1) care furnizeazã turaþii mai mari odatã cu apãsarea declanºatorului – turaþia este controlatã prin presiunea aplicatã întrerupãtorului (Consultaþi gura D)6564 Ciocan articulat RO

6. BUTONUL DE BLOCARE

ÎNTRERUPĂTOR Apăsaţi întrerupătorul pornit/oprit (2), apoi butonul de blocare (1) (Consultaţi gura A), eliberaţi întâi întrerupătorul pornit/oprit şi apoi butonul de blocare. Întrerupătorul este blocat în poziţia pornit pentru utilizare continuă. Pentru oprirea sculei, doar apăsaţi şi eliberaţi întrerupătorul pornit/oprit.

Culisaþi mânerul pe maºina de gãurit ºi rotiþi în poziþia de lucru doritã. Pentru xarea mânerului auxiliar, rotiþi mânerul în sensul acelor de ceasornic. Pentru slãbirea mânerului auxiliar, rotiþi mânerul în sens invers acelor de ceasornic (Consultaþi gura E). AVERTISMENT: Utilizaþi întotdeauna mânerul auxiliar.

Cu maşina de găurit la distanţă de dvs., apăsaţi maneta sens direct/invers (3) spre stânga ” ” pentru rotaţia în sens direct. Apãsaþi maneta sens direct/invers (3) spre dreapta pentru rotaþia în sens invers “ “. AVERTISMENT: Nu modicaþi niciodatã sensul rotaþiei când scula este în rotaþie, aºteptaþi pânã când se opreºte.

Potriviþi burghiul în mandrinã. Slãbiþi limitatorul de cursã în adâncime prin rotirea mânerului în sens contrar acelor de ceasornic. Culisaþi limitatorul de cursã în adâncime pânã când distanþa dintre capãtul limitatorului ºi capãtul burghiului este egalã cu adâncimea gãurii/ ºurubului pe care doriþi sã-l executaþi. Apoi strângeþi limitatorul de cursã în adâncime prin rotirea mânerului în sensul acelor de ceasornic.

10. SELECTAREA MODULUI DE

FUNCÞIONARE (Consultaþi gura F) Funcþionarea cutiei de angrenaje pentru ecare aplicaþie este reglatã cu un comutator selector mod de funcþionare (4). Pentru comutarea între funcþii, apãsaþi butonul de deblocare (15) ºi rotiþi selectorul la modul de funcþionare dorit. Pentru gãurirea ºi percutarea simultanã a zidãriei ºi betonului, alegeþi poziþia Gãurire cu percuþie. Pentru înºurubare, gãurire oþel, lemn ºi plastic, alegeþi poziþia Gãurire rotativã. Numai pentru percuþie – pentru aplicaþii de aºchiere, dãltuire ºi demolare uºoare, alegeþi poziþia Ciocan. AVERTISMENT: Comutatorul selector mod de funcþionare poate activat numai când scula este opritã. AVERTISMENT: Utilizarea prelungitã va cauza încãlzirea carcasei de aluminiu, nu atingeþi.

Dacã scula electricã devine prea erbinte, setaþi turaþia la maxim ºi rulaþi fãrã sarcinã timp de 2-3 minute pentru rãcirea motorului. Burghiele din aliaj de tungsten SDS-plus trebuie folosite întotdeauna pentru beton ºi zidãrie. Când gãuriþi metal, utilizaþi numai burghie HSS în stare bunã. Utilizaþi întotdeauna un suport de burghiu magnetic când utilizaþi capete de ºurubelniþã scurte. Când este posibil, utilizaþi o gaurã de ghidare înainte de executarea unei gãuri de diametru mare. ÎNTREŢINEREA Scoateţi şa din priză înainte de efectuarea oricărei reglări, lucrări de servisare sau întreţinere. Scula electrică nu necesită gresare sau întreţinere suplimentară. Nu există piese care pot depanate de utilizator în scula electrică. Nu utilizaţi niciodată apă sau agenţi de curăţare chimici pentru curăţarea sculei electrice. Ştergeţi cu o cârpă uscată. Depozitaţi întotdeauna scula electrică într-un loc uscat. Menţineţi fantele de ventilaţie a motorului curate. Menţineţi toate controalele de lucru ferite de praf. Ocazional, puteţi vedea scântei prin fantele de ventilaţie. Acest lucru este normal şi nu deteriorează scula electrică.6766 Ciocan articulat RO În cazul în care cordonul de alimentare este deteriorat, trebuie înlocuit de producător, agentul său de service sau de persoane calicate, pentru evitarea pericolului.
