MANUAL DE UTILIZARE WX174.9 WORX

Masina de gaurit cu motor fara perii si btaerie pe baza de litiu-ion Maşină de găurit cu motor fără perii, pe bază de litiu-ion

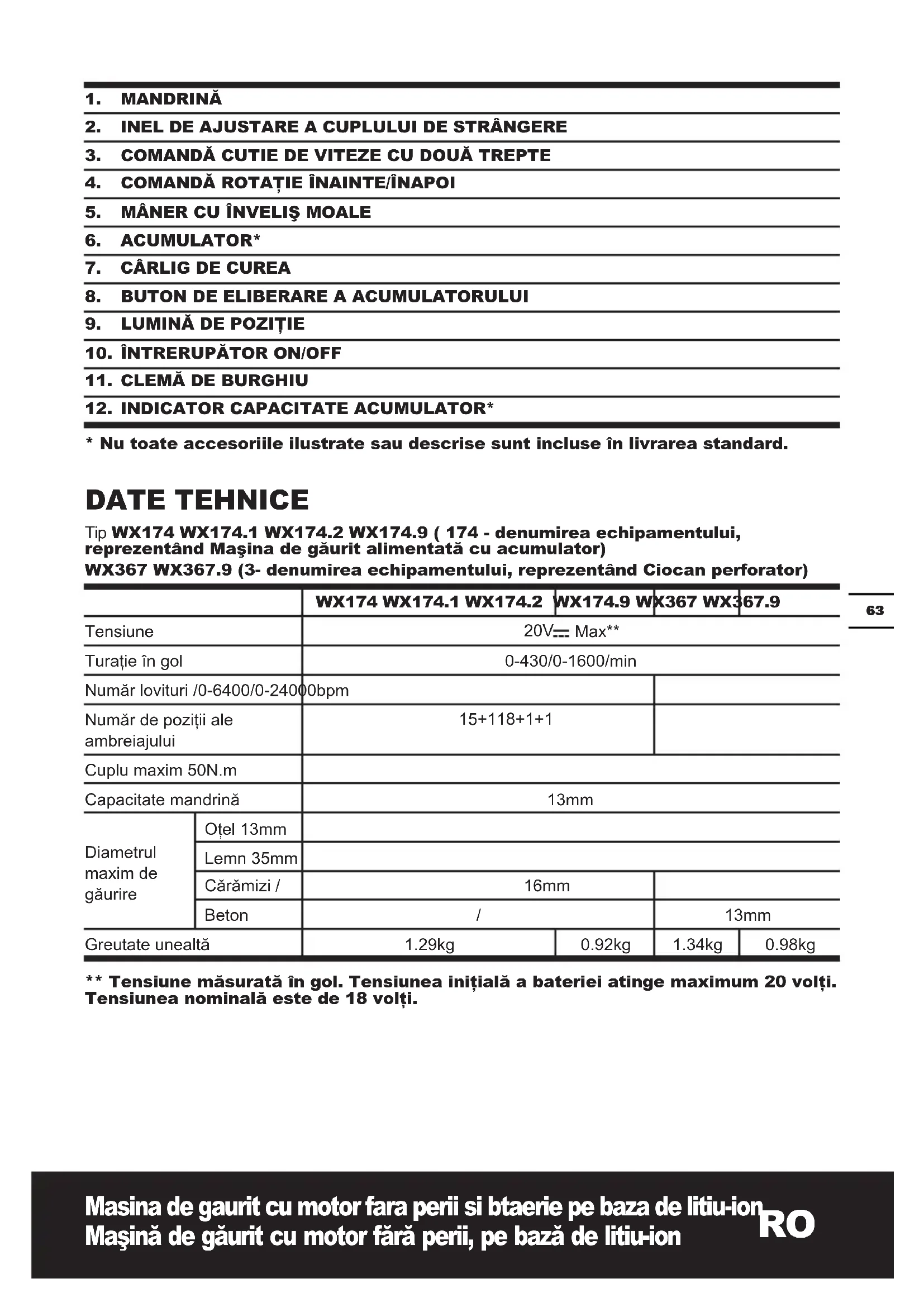

DATE TEHNICE Tip WX174 WX174.1 WX174.2 WX174.9 ( 174 - denumirea echipamentului, reprezentând Maşina de găurit alimentată cu acumulator) WX367 WX367.9 (3- denumirea echipamentului, reprezentând Ciocan perforator) WX174 WX174.1 WX174.2 WX174.9 WX367 WX367.9 Tensiune 20V Max** Turaţie în gol 0-430/0-1600/min Număr lovituri / 0-6400/0-24000bpm Număr de poziţii ale ambreiajului 15+1 18+1+1 Cuplu maxim 50N.m Capacitate mandrină 13mm Diametrul maxim de găurire Oţel 13mm Lemn 35mm Cărămizi / 16mm Beton / 13mm Greutate unealtă 1.29kg 0.92kg 1.34kg 0.98kg ** Tensiune măsurată în gol. Tensiunea iniţială a bateriei atinge maximum 20 volţi. Tensiunea nominală este de 18 volţi.

• Nu toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard.6564

Masina de gaurit cu motor fara perii si btaerie pe baza de litiu-ion Maşină de găurit cu motor fără perii, pe bază de litiu-ion

INFORMAŢII PRIVIND ZGOMOTUL

Presiune sonică ponderată A L

: 72dB(A) Putere acustică ponderată A L

3.0dB(A) Purtaţi protecţie pentru urechi când presiunea acustică este peste 80dB(A)

INFORMAŢII PRIVIND VIBRAŢIILE

Valori totale vibraţii (sumă vectorială triaxială) determinată conform EN 60745: Găurire în metal Valoare emisie de vibraţii ah =8.43m/s² Marjă de eroare K = 1.5m/s² Valoarea totală declarată a vibraţiilor poate utilizată pentru compararea unei unelte cu o alta şi, de asemenea, poate utilizată în cazul unei evaluări preliminare a expunerii. AVERTISMENT: Valoarea emisiilor de vibraţii în timpul utilizării efective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcţie de modul în care unealta este utilizată, în funcţie de următoarele exemple şi alte variaţii privind utilizarea uneltei: Modul în care este utilizată unealta şi materialele tăiate sau găurite. Unealta să e într-o stare bună şi întreţinută corespunzător. Utilizarea accesoriului corect pentru unealtă, ind ascuţit şi în bună stare de funcţionare. Strângerea cu fermitate a mânerelor şi utilizarea oricăror accesorii anti-vibraţii. Iar unealta este utilizată conform destinaţiei de utilizare şi acestor instrucţiuni. Această unealtă poate cauza sindromul vibraţiei mâinii-braţului dacă nu este utilizată corespunzător. AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condiţiile de utilizare reale trebuie de asemenea să ţină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită şi când merge în gol, dar nu efectuează operaţia propriu-zisă. Acest lucru ar putea reduce semnicativ nivelul de expunere pe durata totală de lucru. Ajută la reducerea riscului de expunere la vibraţii. Utilizaţi ÎNTOTDEAUNA dălţi, burghie şi lame ascuţite. Întreţineţi unealta în conformitate cu aceste instrucţiuni şi menţineţi-o bine lubriată (dacă este cazul). Dacă unealta va utilizată în mod regulat, investiţi în accesorii anti-vibraţii. Evitaţi utilizarea uneltelor la temperaturi de 10°C sau mai puţin. Planicaţi-vă lucrul pentru a desfăşura utilizarea uneltelor cu nivel ridicat de vibraţii de-a lungul mai multor zile.6564

Masina de gaurit cu motor fara perii si btaerie pe baza de litiu-ion Maşină de găurit cu motor fără perii, pe bază de litiu-ion ACCESORII WX174 WX174.1 WX174.2 WX174.9 WX367 WX367.9 Încărcător 1 1 1 / 1 / Acumulator 2 2 1 / 2 / Capete Duble 1 1 / 1 1 1 Cârlig 1 1 1 1 1 1 Clemă de burghiu 1 1 1 1 1 1 158 accesorii / / 1 / / / Vă recomandăm să achiziţionaţi accesoriile de la acelaşi magazin de la care aţi cumpărat unealta. Utilizaţi accesorii de bună calitate, de la un producător cunoscut. Alegeţi tipul în funcţie de lucrarea pe care urmează să o efectuaţi. Consultaţi ambalajul accesoriului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistenţă şi sfaturi.

1. Purtaţi echipament de protecţie

pentru urechi când lucraţi cu maşini de găurit cu percuţie. Expunerea la zgomot poate duce la pierderea auzului.

2. Folosiţi mânerul(ele) auxiliar(e),

dacă este/sunt furnizat(e) cu unealta. Pierderea controlului poate duce la răniri.

3. Ţineţi unealta electrică de

suprafeţele de prindere izolate atunci când efectuaţi o operaţiune în care accesoriul de tăiere poate intra în contact cu re ascunse. Accesoriul de tăiere care intră în contact cu un r aat sub tensiune poate pune sub tensiune componentele metalice neizolate ale maşinii electrice şi poate produce un şoc electric asupra operatorului. AVERTISMENTE DE SIGURANŢĂ PENTRU ACUMULATOR a) Nu demontaţi, deschideţi sau rupeţi celulele sau acumulatorul. b) Nu scurtcircuitaţi un acumulator. Nu depozitaţi acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când acumulatorul nu este utilizat, ţineţi-l la distanţă de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii. c) Nu expuneţi acumulatorul la căldură sau foc. Evitaţi depozitarea în lumina directă a soarelui. d) Nu supuneţi acumulatorul la şocuri mecanice. e) În cazul scurgerii acumulatorului, aveţi grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălaţi zona afectată cu apă din belşug şi solicitaţi asistenţă medicală. f) Consultaţi medicul imediat dacă aţi înghiţit o celulă sau un acumulator. g) Menţineţi acumulatorul curat şi uscat. h) Ştergeţi bornele acumulatorului cu o cârpă curată şi uscată dacă se murdăresc.

i) Acumulatorul trebuie încărcat înainte

de utilizare. Consultaţi întotdeauna aceste instrucţiuni şi utilizaţi procedura de încărcare corectă. j) Nu lăsaţi acumulatorul la încărcat dacă nu îl utilizaţi. k) După perioade extinse de depozitare, poate necesară încărcarea şi descărcarea acumulatorului de mai multe ori pentru a obţine performanţe maxime.6766

Masina de gaurit cu motor fara perii si btaerie pe baza de litiu-ion Maşină de găurit cu motor fără perii, pe bază de litiu-ion l) Acumulatorul oferă cele mai bune performanţe când este operat la temperatura normală a camerei (20°C ± 5°C). m) Când depuneţi la deşeuri acumulatoarele, păstraţi separat acumulatoarele unor sisteme electrochimice diferite. n) Reîncărcaţi folosind doar încărcătorul specicat de POSITEC. Nu utilizaţi niciun alt încărcător în afară de cel conceput specic pentru utilizarea cu acest echipament. Un încărcător destinat unui anumit tip de acumulator poate genera riscul de izbucnire a incendiilor dacă este utilizat cu un alt acumulator. o) Nu utilizaţi acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament. p) Nu lăsaţi acumulatorul la îndemâna copiilor. q) Păstraţi documentaţia originală a produsului pentru consultări ulterioare. r) Scoateţi acumulatorul din echipament dacă nu îl utilizaţi. s) Depuneţi acumulatorul la deşeuri în mod corespunzător. SIMBOLURI Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucţiuni Avertisment Purtaţi echipament de protecţie pentru urechi Purtaţi echipament de protecţie pentru ochi Purtaţi mască de protecţie contra prafului Purtaţi mănuşi de protecţie Nu expuneţi la ploaie sau apă Nu ardeţi Li-I on Li-Ion Nu aruncaţi acumulatorii. Returnaţi acumulatorii consumaţi la punctul local de colectare sau reciclare. Găurire Înşurubare Găurire cu percuţie Lemn Metal Cărămidă Turaţie mare Turaţie joasă6766

Masina de gaurit cu motor fara perii si btaerie pe baza de litiu-ion Maşină de găurit cu motor fără perii, pe bază de litiu-ion

INSTRUCŢIUNI DE UTILIZARE

NOTĂ: Înainte de a utiliza unealta, citiţi cu atenţie manualul de instrucţiuni. UTILIZARE CONFORM DESTINAŢIEI(PENTRU WX174 WX174.1 WX174.2 WX174.9) Scula electrică este destinată înşurubării şi deşurubării de şuruburi cat şi găuririi în lemn,metal şi material plastic. UTILIZARE CONFORM DESTINAŢIEI(PENTRU WX367 WX367.9) Maşina este concepută pentru găurirea cu percuţie în cărămidă, beton şi piatră, precum şi pentru efectuarea de găuri în lemn, metal şi plastic.

Vericarea stării de încărcare a acumulatorului Consultaţi Fig. A1 Scoaterea acumulatorului Consultaţi Fig. A2 Încărcarea acumulatorului Consultaţi Fig. A3 Instalarea acumulatorului Consultaţi Fig. A4 ASAMBLARE REGLAREA MANDRINEI

VERTISMENT: Blocaţi întotdeauna butonul declanşator şi deconectaţi maşina de la sursa de alimentare la încărcarea accesoriilor. Asiguraţi-vă întotdeauna că burghiul este xat înainte de a porni maşina. Deteriorarea mandrinei sau un burghiu slăbit pot cauza răniri personale. Scoaterea burghielor Consultaţi Fig. B1 Introducerea burghielor Consultaţi Fig. B2 Asamblarea cârligului de curea şi a clemei de burghiu Consultaţi Fig. C1, C2, C3, C4 OPERAŢIUNE

COMANDA ROTAŢIEI NORMALE/INVERSE

AVERTISMENT: Nu modicaţi niciodată direcţia de rotaţie în timpul rotirii mandrinei, aşteptaţi până la oprirea acesteia! Consultaţi Fig. D1, D2, D3 COMANDĂ CUTIE DE VITEZE CU DOUĂ TREPTE Consultaţi Fig. E

Masina de gaurit cu motor fara perii si btaerie pe baza de litiu-ion Maşină de găurit cu motor fără perii, pe bază de litiu-ion OPERAREA COMUTATORULUI PORNIT/OPRIT (ON/OFF) AVERTISMENT: Nu operaţi perioade îndelungate la viteză joasă deoarece se va produce căldură în exces la nivel intern. Consultaţi Fig. G

Înainte de utilizare, ledul se va aprinde când întrerupătorul de pornire/oprire este apăsat uşor şi se va stinge automat la 20 de secunde după eliberarea întrerupătorului de pornire/oprire. Maşina şi acumulatorul sunt prevăzute cu un sistem de protecţie. Când ledul luminează intermitent rapid şi se stinge, sistemul va opri automat alimentarea maşinii pentru a extinde durata de viaţă a acumulatorului. Maşina se va opri automat în timpul funcţionării atunci când maşina şi/sau acumulatorul se aă în situaţia următoare:

• Suprasarcină: Maşina este operată într-un mod care consumă o cantitate neobişnuit de ridicată de curent. În acest caz, eliberaţi butonul declanşator de pe maşină şi opriţi aplicaţia care a dus la suprasolicitarea maşinii. Apoi, trageţi din nou butonul declanşator pentru a reporni.

• Supraîncălzire: În situaţia de mai sus, dacă maşina nu porneşte, înseamnă că maşina şi acumulatorul sunt supraîncălzite. În această situaţie, lăsaţi maşina şi acumulatorul să se răcească înainte de a trage butonul declanşator din nou.

• Tensiune redusă acumulator: Capacitatea rămasă a acumulatorului este prea redusă, iar maşina nu va opera. În acest caz, scoateţi acumulatorul şi reîncărcaţi-l. AVERTISMENT: Pentru a aprinde lumina, apăsaţi comutatorul On/Off (Pornire/Oprire) şi asiguraţi-vă că butonul pentru rotaţie înainte/înapoi este în poziţia dreaptă/stângă.

DE GĂURIT CÂND APĂSAŢI COMUTATORUL? Butonul de rotire înainte/înapoi, care se aă deasupra butonului declanşator, este poziţionat în funcţia de blocare. Deblocaţi butonul pentru rotaţie înainte/înapoi aşezându-l în poziţia de rotaţie necesară. Apăsaţi butonul declanşator, iar burghiul va începe să se învârtă (Consultaţi Fig. B).

2. MAŞINA DE GĂURIT SE OPREŞTE

ÎNAINTE CA ŞURUBUL SĂ FIE STRÂNS COMPLET. DE CE? Vericaţi poziţia inelului de reglare a cuplului de strângere; inelul de reglare a cuplului de strângere se aă între mandrină şi corpul maşinii de găurit. Poziţia 1 este cel mai mic cuplu de strângere (forţa de înşurubare), iar poziţia 15 (WX174)/ poziţia 18 (WX367) este cel mai mare cuplu de strângere (forţa de înşurubare). Poziţia este pentru operarea maşinii de găurit. Poziţia este pentru operarea maşinii de Găurire cu percuţie. Mutaţi inelul de reglare a cuplului de strângere într-o poziţie mai înaltă pentru a obţine cele mai bune rezultate (Consultaţi Fig. E).

3. NU POR INTRODUCE BATERIA ÎN

ÎNCĂRCĂTOR. DE CE? Bateria poate introdusă în încărcător numai într-un sens. Rotiţi bateria până când poate introdusă în renură, lumina indicatoare trebuie să e roşie atunci când bateria se încarcă.

Problemele privind timpul de încărcare, conform specicaţiilor de mai sus, şi neutilizarea acumulatorului o perioadă îndelungată vor reduce timpul de operare al acumulatorului. Acest lucru poate corectat după mai multe operaţii de încărcare şi descărcare prin încărcarea şi operarea maşinii de găurit. Condiţiile de lucru dicile, precum înşurubarea şuruburilor mari în lemn dur, vor consuma acumulatorul mai repede decât în condiţii de lucru uşoare. Nu reîncărcaţi acumulatorul la sub 0

C deoarece acest lucru va afecta performanţa acumulatorului.6968

Masina de gaurit cu motor fara perii si btaerie pe baza de litiu-ion Maşină de găurit cu motor fără perii, pe bază de litiu-ion ÎNTREŢINERE Scoateţi acumulatorul din unealtă înainte de a efectua orice ajustări, operaţiuni de service sau întreţinere. Unealta dumneavoastră nu necesită lubriere sau întreţinere suplimentară. Interiorul uneltei electrice nu conţine piese care pot depanate de către utilizator. Nu utilizaţi niciodată apă sau agenţi chimici de curăţare pentru curăţarea uneltei electrice. Ştergeţi unealta cu o cârpă uscată. Depozitaţi întotdeauna unealta într-un loc uscat. Menţineţi fantele de aerisire a motorului curate. Feriţi de praf toate comenzile de lucru.

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

CONFORMITATE Subsemnaţii, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declarăm că produsul, Descriere: Maşină de găurit alimentată cu acumulator Tip: WX174 WX174.1 WX174.2 WX174.9 (174 - denumirea echipamentului, reprezentând Maşina de găurit alimentată cu acumulator) WX367 WX367.9 (3- denumirea echipamentului, reprezentând Ciocan perforator) Funcţie: Găurire/ Strângerea şi slăbirea şuruburilor, piuliţelor Respectă următoarele Directive: 2006/42/EC 2004/108/EC 2011/65/EU Se conformează standardelor EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Persoana responsabilă pentru elaborarea şei tehnice, Nume: Russell Nicholson Adresa: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK Suzhou 2015/07/09 Allen Ding Adjunct Inginer şef, Testare si certicare7170
