NÁVOD K OBSLUZE WX174.9 WORX

* Standardní dodávka nemusí obsahovat veškeré vyobrazené či popsané příslušenství.

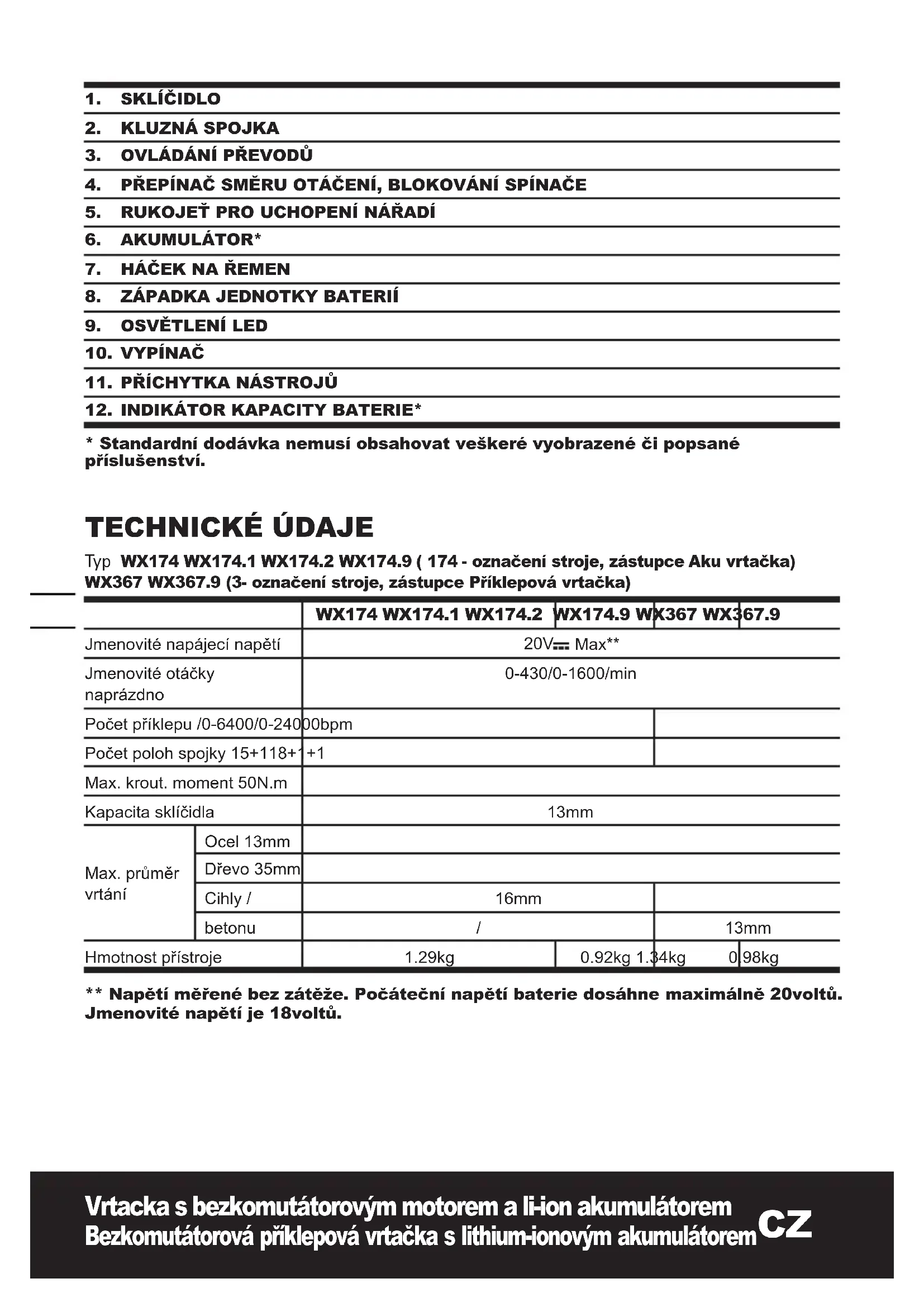

TECHNICKÉ ÚDAJE

Typ WX174 WX174.1 WX174.2 WX174.9 ( 174 - označení stroje, zástupce Aku vrtačka) WX367 WX367.9 (3- označení stroje, zástupce Příklepová vrtačka)

		WX174 WX174.1 WX174.2	WX174.9 W	X367 WX3	67.9
Jmenovité napájecí napětí		20V= Max**
Jmenovité otačky naprázdno		0-430/0-1600/min
Počet príklepu /0-6400/0-24000bpm
Počet poloh spojky 15+118+1		+1
Max. krout. moment 50N.m
Kapacita sklíčidla		13mm
Max. průměr vrtání	Ocel 13mm
	Dřevo 35mm
	Cihly /	16mm
	betonu	/		13mm
Hmotnost přístroje		1.29kg	0.92kg 1.34kg	0	98kg

** Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 20voltů. Jmenovité napětí je 18voltů.

ÚDAJE O HLUKU A VIBRACÍCH

Naměřená hladina akustického tlaku	L_pA : 72dB(A)
Naměřený akustický výkon	L_wA : 83dB(A)
K_PA & K_WA	3.0dB(A)
Použijte ochranu sluchu, přesáhne-li akustický tlak	80dB(A) ©

INFORMACE O VIBRACÍCH

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN 60745:
Vrtání do kovu	Hodnota vibračních emisí a_h = 8.43 m/s^2
	Kolísání K = 1.5m/s ^2

Deklarovaná celková hodnota vibrací může být použita pro vzájemné srovnání jednotlivých nářadí a rovněž může být použita k.

VÝSTRAHA: Hodnota vibračních emisí během praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty v závislosti na způsobech, jakými je nástroj

používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje:

Způsob, jakým je nástroj používán, a povaha narušovaných nebo vrtaných materiálů.

Dobrý stav nástroje a řádné provádění jeho údržby

Používání správného příslušenství s nástrojem, ostrost a dobrý stav příslušenství.

Utažení úchopu na rukojetích a použití antivibračního příslušenství.

Používání nástroje k účelům určeným konstrukcí a v souladu s těmito pokyny.

Při nesprávném používání může tento nástroj způsobit syndrom vibrací rukou a paží.

VÝSTRAHA: Je třeba upřesnit, že při odhadu výše rizika vibrací v praxi je nutno rovněž zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží

naprázdno, ale nevykonává práci. To může podstatně snížit působení vibrací v rámci celkového pracovního času.

Zásady pro omezení rizika působení vibrací:

Provádějte údržbu tohoto nástroje v souladu s těmito pokyny a nástroj (příslušným způsobem) dobře promazávejte.

Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství.

Nepoužívejte nástroje při teplotě 10°C nebo nižší.

Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrate nástroje, rozloženo do několika dní.

	WX174	WX174.1	WX174.2	WX174.9	WX367	WX367.9
Nabíječka 111/1/
Baterie 221/2/
Oboustrannýšroubovací nástavec	11	/1	1	1
Háček	1	1	1	1	1	1	1
Příchytka nástrojů	1	1	1	1	1	1	1
158pc příslušenství	/	/	1	/	/	/	/

Doporučujeme, abyste si příslušenství zakoupili od stejného prodejce, u kterého jste koupili nářadí. Používejte příslušenství dobré kvality opatřené všeobecně známou značkou. Vyberte si typ podle toho, jakou práci hodláte vykonávat. Pro další detaily prostudujte obal příslušenství. V případě potřeby požádejte personál prodejny o pomoc a radu.

BEZPEČNOSTNÍ UPOZORNĚNÍ PRO VRTAČKY

1. Připojte napájecí kabel do sítě pouze v případě, když je kladivo připraveno k práci. Pokud kladivo nepoužíváte, odpojte ho od el.sítě.
2. Používejte přídavné rukojeti dodávané s elektrickým nářadím. Ztráta kontroly může vést ke zraněním.
3. Pokud provádíte práce, při kterých může používaný nástroj zasáhnout skrytá elektrická vedení nebo vlastní sít'ový kabel, pak držte toto nářadí za izolované plochy rukojeti. Kontakt s vedením pod napětím může přivést napětí i na kovové díly elektrického nářadí a způsobit úraz elektrickým proudem.

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BATERIÍ

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články.
b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování

způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.

c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na otevřeném slunci.
d) Nevystavujte baterii mechanickým rázům.
e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření.
f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření.
g) Udržujte baterie čisté a suché.
h) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.
i) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení.
j) Nenechávejte baterii nabíjet, nebudeli baterie použita.
k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu.

I) Baterie poskytuje nejvyšší výkon, je-li používána při běžné pokojové teplotě (20°C ± 5°C).
m) Při likvidaci baterií oddělte od sebe baterie s odlišnými elektrochemickými systémy.
n) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností WORX. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru.
o) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením.
p) Ukládejte baterie mimo dosah dětí.
q) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy.
r) Není-li zařízení používáno, vyjměte z něj baterii.
s) Provádějte řádnou likvidaci baterie.

SYMBOLY

	Pro omezení rizika zranění si pečlivě přečtěte návod k obsluze
	Výstraha
	Používejte pomůcky pro ochranu sluchu
	Používejte pomůcky pro ochranu očí
	Používejte respirátor
	Používejte ochranné rukavice

	Nevystavujte dešti nebo vodě
	Nevystavujte ohni
	Baterie neodhazujte do komunálního odpadu. Odevzdejte je do sběren pro likvidaci (recyklaci) speciálního odpadu
	Vrtání
	Šroubování
	Příklepové vrtání
	Dřevo
	Kov
	Cihla
	Vysoké otáčky
	Nízké otáčky

NÁVOD K POUŽITÍ

POZNÁMKA: Před tím než začnete nářadí používat, přečtěte si pečlivě manuál.

ÚČEL POUŽITÍ(PRO WX174 WX174.1 WX174.2 WX174.9)

Elektronřadí je určeno k zašroubování auvolňování šroubů a tž k vrtání do dřeva, kovu, a plastu.

ÚČEL POUŽITÍ(PRO WX367 WX367.9)

Toto nářadí je určeno pro přiklepové vrtání do cihel, betonu a kamene a také pro vrtání do dřeva, kovu a plastů.

SESTAVENÍ A POUŽÍVÁNÍ

ÚKON	OBRÁZEK
PŘED ZAHÁJENÍM PRÁCE
Kontrola stavu nabití baterie Viz Obr. A1
Vyjmutí baterie	Viz Obr. A2
Nabíjení baterie	Viz Obr. A3
Nasazení baterie	Viz Obr. A4
SESTAVENÍ

NASTAVENÍ RYCHLOUPÍNACÍHO SKLÍČIDLA

VAROVÁNÍ: Při provádění výměny příslušenství vždy zajistěte spouštěcí spínač a odpojte nářadí od napájecího zdroje. Před spuštěním nářadí se vždy ujistěte, zda je řádně upnutý pracovní nástroj. Poškození la nebo uvolnění pracovního nástroje může vést k způsobení zranění.

Vyjímání nástrojů	Viz Obr. B1
Upínání nástrojů	Viz Obr. B2
Upevnění háčku na řemen a přichytky nástrojů	Viz Obr. C1, C2, C3, C4
POUŽITÍ
OVLÁDÁNÍ OTÁČENÍ VPŘED/VZADVAROVÁNÍ: Změnu směru otáčení vřetena provádějte jen, když se vřeteno neotáčí!	Viz Obr.D1,D2,D3
DVOURYCHLOSTNÍ PŘEVODOVKA	Viz Obr. E
NASTAVENÍ MOMENTU A OVLÁDÁNÍ VRTÁNÍ ŠROUBOVÁNÍ NEBO PŘÍKLEPOVÉHO VRTÁNÍ	Viz Obr. F

POUŽITÍ SPÍNAČE ZAPNUTO/VYPNUTO

VAROVÁNÍ: Nepracujte dlouhou dobu s nízkými otáčkami, jinak se nářadí přehřeje.

Viz Obr. G

LED INDIKÁTOR

Je-li před zahájením práce lehce stisknut spínač zapnuto/vypnuto, LED svítilna bude aktivována a po uvolnění spínače zapnuto/vypnuto bude LED svítilna automaticky vypnuta po uplynutí 20 sekund. Toto nářadí a baterie jsou vybaveny ochranným systémem. Bude-li LED kontrolka rychle blikat a zhasne-li, systém automaticky odpojí napájení nářadí, aby byla prodloužena provozní životnost baterie. Nářadí se během práce automaticky zastaví, dostane-li se toto nářadí nebo baterie do jednoho z následujících stavů:

• Přetížení: Nářadí je ovládáno způsobem, při kterém je odebírán abnormálně vysoký proud. V takové situaci uvolněte spouštěcí spínač na nářadí a ukončete práci, která způsobila přetížení nářadí. Potom znovu stiskněte spouštěcí spínač, aby došlo znovu k spuštění nářadí.
• Přehřátí: Nedojde-li při výše uvedeném stavu k spuštění nářadí, došlo k přehřátí nářadí a baterie. V takové situaci nechejte nářadí a baterii před opětovným stisknutím spouštěcího spínače dostatečně vychladnout.
• Nízké napájecí baterie: Zbývající kapacita baterie je příliš nízká a nářadí nebude pracovat. V takovém případě vyjměte baterii a provedte její nabití.

VAROVÁNÍ: Chcete-li zapnout světlo, stiskněte spínač zapnuto/vypnuto a ujistěte se, zda je přepínač směru otáčení vpřed/vzad nastaven v pravé/levé poloze.

MOŽNÉ ZÁVADY A JEJICH ODSTRANĚNÍ

1. PROČ SE VRTAČKA NEZAPNE, KDYŽ STISKNU VYPÍNAČ?

Přepínač směru otáčenína vrchní části tlačítka vypínače je ve střední poloze - blokování. Odblokujte přesunutím voliče do požadovaného směru otáčení. Stiskněte tlačítko vypínače a vřeteno vrtačky se začne otáčet. (Viz Obr.B)

2. VRTAČKA ZASTAVÍ předtím, NEŽ JE ŠROUB KOMPLETNĚ UTAŽENÝ. PROČ?

Ověřte nastavení na kroužku voliče kroutícího momentu, který se nalézá mezi sklíčidlem a tělem vrtačky. Poloha 1 označuje nejmenší moment síly (síla otáčející šroub), poloha 15 (WX174)/ poloha 18 (WX367) největší moment (síla otáčející šroub). Poloha je určena pro vrtání. Poloha je určena pro příklepové vrtání. Chcete-li utahovat šroub vyšší silou, nastavte velikost použitého kroutícího momentu na vyšší hodnotu. (Viz Obr. E)

3. AKUMULÁTOR NELZE VLOŽIT DO NABÍJEČKY. PROČ?

Akumulátor lze vložit do nabíječky pouze jedním směrem. Otočte akumulátor tak, aby jej bylo možné zasunout do pozice; když se akumulátor nabíjí, indikátor svítí červeně.

4. ŽIVOTNOST AKUMULÁTORU

Problémy s délkou nabíjení nebo dlouhé prodlevy mezi používáním baterie snižují kapacitu baterií. Náprava spočívá v provedení několika nabíjecích a vybíjecích cyklů při práci s nářadím. Utahování velkých šroubů přitom spotřebovává energii baterie rychleji než nenáročné typy operací. Baterii nedobíjejte, klesne-li teplota v jejím okolí pod 0° nebo stoupne nad 45°, jinak se to projeví na jejím výkonu.

ÚDRŽBA

Před prováděním nastavení, servisních prací nebo údržbě vyjměte z nářadí baterii.

Vaše nářadí nevyžaduje žádné dodatečné promazání nebo údržbu.

Vaše nářadí neobsahuje žádné části vyžadující údržbu. Na čištění vašeho nářadí nikdy nepoužívejte vodu, chemické čistící prostředky. Vytřete jej suchým hadrem. Nářadí skladujte na suchém místě. Větrací otvory motoru udržujte čisté. Všechny ovládací prvky pravidelně čistěte od prachu.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

PROHLÁŠENÍ O SHODĚ

My,

POSITEC Germany GmbH

Prohlašujeme, že tento výrobek

Popis: Vrtačka napájená baterií

Typ: WX174 WX174.1 WX174.2 WX174.9

(174 - označení stroje, zástupce Aku vrtačka)

WX367 WX367.9 (3- označení stroje, zástupce Příklepová vrtačka)

Funkce: Vrtání/ Utahování a povolování šroubů, matic

Splňuje následující směrnice

2006/42/EC

2004/108/EC

2011/65/EU

Splňované normy

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Osoba oprávněná uspořádat technický soubor, Název: Russell Nicholson

Adresa: Positec Power Tools (Europe)

Zástupce vrchní konstrukční kanceláře, Testování & Certifikace

1. SKL'UČOVADLO
2. KLZNÁ SPOJKA
3. PREVODOVKA
4. BLOKOVANIE A OVLÁDANIE SMERU OTÁČANIA
5. MIESTA PRE UCHOPENIE NÁRADIA
6. JEDNOTKA BATÉRIÍ*
7. HÁČIK NA REMEŇ
8. ZÁPADKA JEDNOTKY BATÉRIÍ
9. LED OSVETLENIE
10. SIEŤOVÝ VYPÍNAČ ON/OFF
11. PRÍCHYTKA NÁSTROJOV
12. INDIKÁTOR KAPACITY BATÉRIE*

Nameraný akustický tlak L	_pA : 72dB(A)
Nameraný akustický výkon L	_wA : 83dB(A)
K_PA & K_WA	3.0dB(A)
Použite chrániče sluchu, ak akustický tlak presiahne	80dB(A) [IMAGE]

INFORMÁCIE O VIBRÁCIÁCH

VŽDY používajte ostré sekáče a čepele.

Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné).

VAROVANIE: Ak chcete vypnút svetlo, stlačte vypínač a uistite sa, že otočný ovládač Dopredu/Dozadu je v polohe Doprava/Dol'ava.

DOBRÉ RADY NA PRÁCU S NÁRADÍM

1. PREČO SA VÝTAČKA NEOTÁČA, KEĐ STLAČÍM VYPÍNAČ?

Pred vykonaním akéhokol'vek nastavovania, opráv a údržby odpojte vrtačku od siete.
