BRUKSANVISNING WX174.9 WORX

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

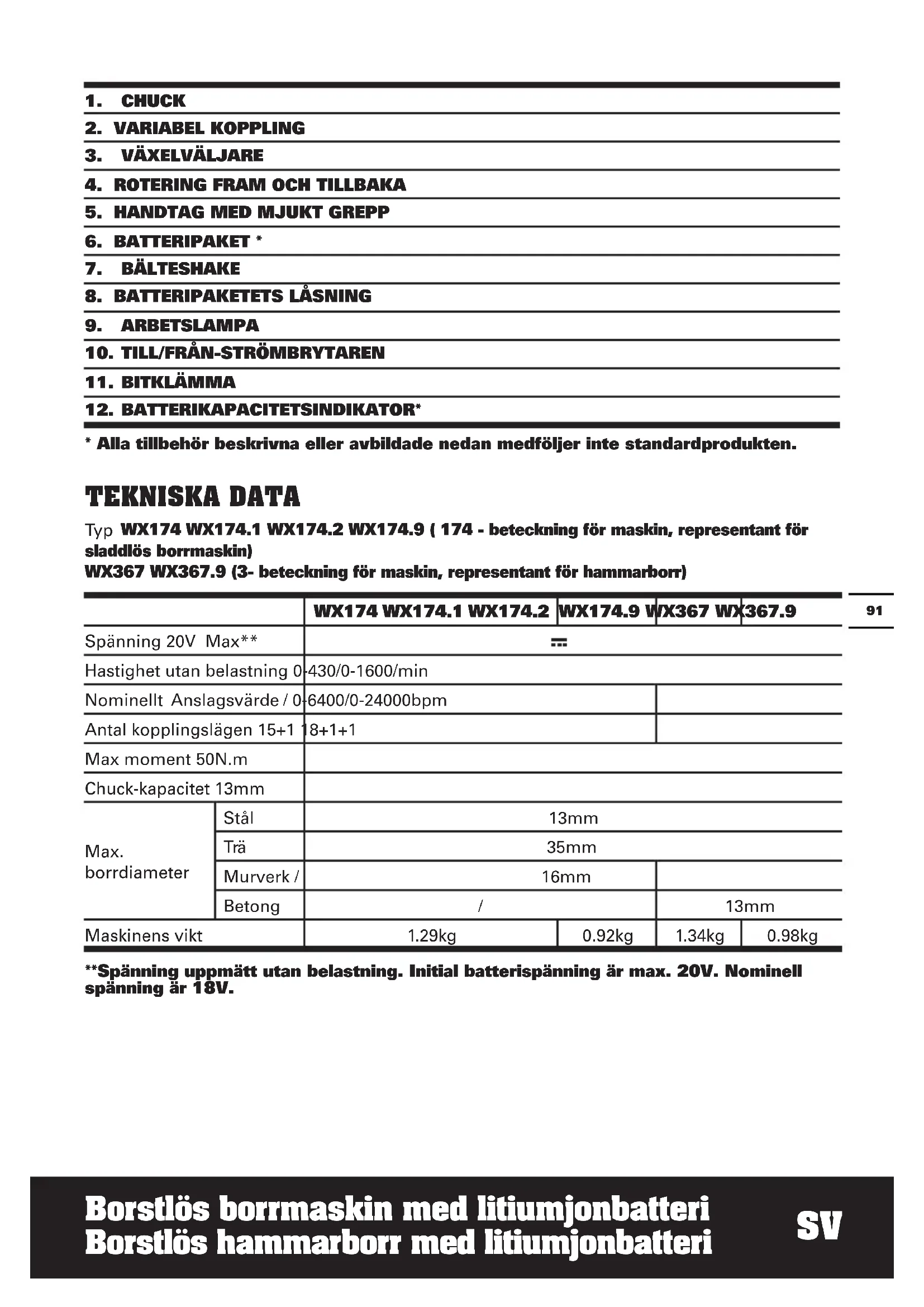

TEKNISKA DATA

Typ WX174 WX174.1 WX174.2 WX174.9 ( 174 - beteckning för maskin, representant för sladdlös borrmaskin)

WX367 WX367.9 (3- beteckning för maskin, representant för hammarborr)

		WX174 WX174.1 WX174.2	WX174.9	WX367 WX	367.9
Spänning 20V Max**		---
Hastighet utan belastning 0-430/0-1600/min
Nominellt Anslagsvärde / 0-6400/0-24000bpm
Antal kopplingslägen 15+1 18+1+1
Max moment 50N.m
Chuck-kapacitet 13mm
Max.borrdiameter	Stål	13mm
	Trä	35mm
	Murverk /	16mm
	Betong	/		13mm
Maskinens vikt		1.29kg	0.92kg	1.34kg	0.98kg

**Spänning uppmätt utan belastning. Initial batterispänning är max. 20V. Nominell spänning är 18V.

BULLERINFORMATION

Uppmätt ljudtryck L	_pA : xxdB(A)
Uppmätt ljudstyrka L	_wA : xxdB(A)
K_PA & K_WA	3.0dB(A)
Använd hörselskydd när ljudtrycket är över	80dB(A)

VIBRATIONSINFORMATION

Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 60745:

Borra i metall	Vibrationsemissionsvärde a_h = xxm/s^2
	Osäkerhet K = 1.5m/ s^2

Det angivna totala vibrationsvärdet kan användas för att jämföra olika verktyg med varandra samt vid en preliminär exponeringsutvärdering.

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand-arm-vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktyget i temperaturer på 10°C eller lägre.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

	WX174	WX174.1	WX174.2	WX174.9	WX367	WX367.9
Laddare 1 1 1 / 1 /
Batteripaket 2 2 1 / 2 /
Dubbeländade bits 1	1 / 1 1 1
Hake 1 1 1	1 1 1
Bitklämma	1 1 1	1 1 1
158pc tillbehör	/	/	1	/	/	/

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Använd bra tillbehör med kvalitet av välkända märken. Välj tillbehör som passar den typ av arbete som du planerar att utföra. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd

SÄKERHETSFÖRESKRIFTER FÖR BORRSÄKERHET

1. Använd hörselskydd när du slagborrar. Buller kan orsaka hörselskador.
2. Använd hjälphandtag som följde med verktyget. Om du förlorar kontrollen över verktyget kan det medföra personskador.
3. Se till att använda vadderade greppytor när du arbetar med maskinen, särskilt då verktyget kan skada dolda ledningar. Kontakt med spänningsförande ledningar kan leda till att användaren får en elektrisk chock.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.

e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.
g) Håll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning när det inte används.
k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
I) Batterier fungerar bäst när de används vid normal rumstemperatur (20°C ± 5°C).
m) När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra.
n) Ladda endast med laddare av varumärket POSITEC. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri.
o) Använd inte ett batteri som inte är avsett för användning med det här verktyget.

p) Håll batteriet borta från barn.
q) Behåll den ursprungliga bruksanvisningen för framtida användning.
r) Plocka ur batteriet från verktyget då det inte används.
s) Kassera batteriet på rätt sätt.

SYMBOLER

	För att minska risken för skador måste användaren läsa bruksanvisningen
	Varning
	Använd hörselskydd
	Använd skyddsglasögon
	Använd skyddsmask
	Använd skyddshandskar
	Får ej utsättas för regn eller vatten
	Får ej uppeldas

Li-lon	Kasta inte batterier i soptunnan. Lämna uttjänta batterier till din lokala uppsamlings eller återvinningsstation.
	Hammarborrning
	Skruvdragning
	Borrning
	Trä
	Metall
	Tegelsten
	Hög hastighet
	Låg hastighet

BRUKSANVISNING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSEN LIG ANVÄNDNING (FÖR WX174 WX174.1 WX174.2 WX174.9)

Verktyget är avsett för i- och urdragning av skruvar samt för borrning i trä, metall, och plast.

ÄNDAMÅLSEN LIG ANVÄNDNING (FÖR WX367 WX367.9)

Maskinen är avsedd för slagborrning i tegel, betong och sten samt för borrning i trä, metall, keramik och plast.

MONTERING OCH DRIFT

ÅTGÄRD FIGUR
INNAN ENHETEN TAS I BRUK
Kontroll av batteriladdningstillståndet Se. A1
Ta bort batteriet Se. A2
Ladda batteriet Se. A3
Sätta i batteriet Se. A4
MONTERING

JUSTERING AV CHUCKEN

WARNING: Slå alltid av låsknappen och koppla bort verktyget från strömkällan innan du byter ut tillbehör. Försäkra dig alltid om att delen sitter ordentligt fast på verktyget innan du å den igen. Skador på chucken eller en lös del kan orsaka personskador.

-- Ta bort delarna Se. B1
-- Sätta in delarna Se. B2
Montering av bälteshaken och bitklämman Se. C1, C2, C3, C4
DRIFT
ROTERINGSKONTROLL FRAMÅT OCH BAKÅTVARNING: Försök aldrig ändra rotationsriktningen när chucken roterar. Vänta tills den har stannat helt!	Se. D1, D2, D3
VÄXEL FÖR TVÅ HASTIGHETER	Se. E
INSTÄLLNING AV MOMENTETBORRNING, SKRUVDRAGNING, HAMMARBORRNING	Se. F

HANTERING AV TILL/FRÅN-STRÖMBRYTARE

WARNING: Om borrmaskinen körs en längre period med lågt varvtal blir den invändigt mycket varm.

Se. G

LED LJUSINDIKATOR

Innan användning kommer LED-ljuset att aktiveras när Till/Från-strömbrytaren är lätt nedtryckt, och den kommer automatiskt att slås av 20 sekunder efter att Till/Från-strömbrytaren har släppts upp. Verktyget och batteriet är utrustade med ett skyddssystem. När LED-ljuset blinkar snabbt och därefter stängs av kommer systemet därefter automatiskt att koppla bort strömmen från verktyget för att förlänga batteriets livslängd. Verktyget kommer att stanna automatiskt under användning ifall det och/eller batteriet är utsatt för någon av följande situationer:

• Överladdning: Verktyget hanteras på ett sätt som får det att använda abnormt mycket ström. I händelse av detta scenario: slå från väljaren på verktyget och avsluta användningen som fick verktyget att bli överladdat. Slå därefter tillbaka väljaren igen för att starta om verktyget.
• Överhettning: I händelse av scenariot ovan, om verktyget inte startar kan det och batteriet vara överhettade. Om detta inträffar: låt verktyget och batteriet kylas ned innan du slår på strömmen igen.
• Låg spänning i batteriet: Den återstående kapaciteten i batteriet är för låg vilket gör att verktyget inte kan användas. I händelse av detta så avlägsna och ladda upp batteriet.

WARNING För att slå på ljuset, tryck på Till/Från-strömbrytaren och försäkra dig om att rotationskontrollen står i läget höger/vänster.

FELSÖKNING

1. VARFÖR STARTAR INTE BORRMASKINEN NÄR JAG TRYCKER PÅ STRÖMBRYTAREN?

Kontrollera läget på riktningsväljaren ovanför strömbrytaren. Den kanske står i mellanläget (låst). Flytta väljaren till ett av sidolägena och försök borra genom att trycka på strömbrytaren (Se. B).

2. VARFÖR STANNAR BORRMASKINEN INNAN SKRUVEN ÄR HELT IDRAGEN?

Kontrollera läget på ringen för momentinställning som sitter mellan chucken och borrmaskinen. Läge 1 ger det minsta momentet, läge 15 (WX174)/ läge 18 (WX367) det största momentet för skruvdragning. Läge när avsett för borrning. Position när för hammarborrningsdrift. Vrid ringen för momentinställning till ett högre värde för att få bästa resultat. (Se. E).

3. JAG KAN INTE PASSA IN BATTERIET I BATTERILADDAREN. VARFÖR?

Batteriet kan sättas in i laddaren endast i en riktning. Rotera batteriet tills det kan sättas in i facet, den röda LED-lampan bör tändas när batteriet laddas.

4. ORSAKER TILL ATT BATTERIPAKETEN VARAR OLIKA LÄNGE

Laddningsproblem som beskrivs ovan och om batteripaketet legat lagrat och inte använts under en lång tid minskar batteriets driftstid. Detta kan åtgärdas genom att laddas och laddas ur flera gånger genom att maskinen används och laddas upprepade gånger. Om maskinen belastas hårt, t.ex. genom att stora skruvar dras in i hårt trä, förbrukas batteriets energi snabbare än vid lätt belastning. Ladda inte batterierna vid temperaturer under 0°C eller över 45°C eftersom detta påverkar egenskaperna.

UNDERHÅLL

Avlägsna batteripaketet från verktyget innan du utför någon typ av justering, service eller underhåll.

Ditt verktyg kräver inte extra smörjning eller underhåll.

Det finns inga delar som kan repareras i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget.

Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla knappar fria från damm.

MILJÖSKYDD

Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns

tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Deklarerar att denna produkt,

Beskrivning Batteridriven borr

WX174.9 (174 - beteckning för maskin, representant för sladdlös borrmaskin)

WX367 WX367.9 (3- beteckning för maskin, representant för hammarborr)

Funktion Borrning

Uppfyller följande direktiv,

2006/42/EC

2004/108/EC

2011/65/EU

Standarder överensstämmer med

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Personen som godkänts att sammanställa den tekniska filen.

Namn Russell Nicholson

Adress Positec Power Tools (Europe)

Vice chefsingenjör, tester och certifiering
