HASZNÁLATI ÚTMUTATÓ WX174.9 WORX

Lítiumionos, kefe nélküli motoros fúrógép/csavarhúzó Lítium ionos szénkefe-mentes ütvefúró

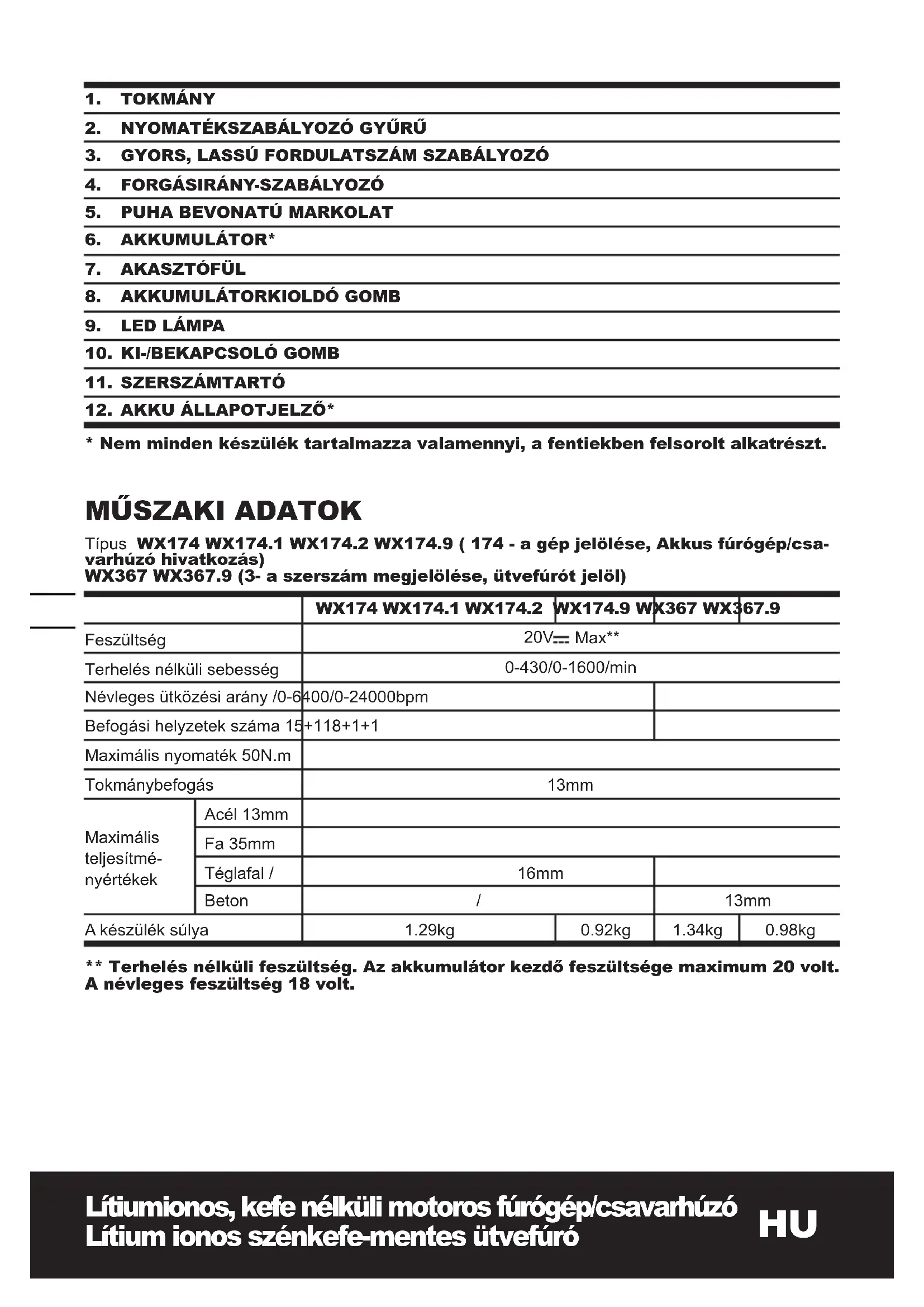

Típus WX174 WX174.1 WX174.2 WX174.9 ( 174 - a gép jelölése, Akkus fúrógép/csa- varhúzó hivatkozás) WX367 WX367.9 (3- a szerszám megjelölése, ütvefúrót jelöl) WX174 WX174.1 WX174.2 WX174.9 WX367 WX367.9 Feszültség 20V Max** Terhelés nélküli sebesség 0-430/0-1600/min Névleges ütközési arány / 0-6400/0-24000bpm Befogási helyzetek száma 15+1 18+1+1 Maximális nyomaték 50N.m Tokmánybefogás 13mm Maximális teljesítmé- nyértékek Acél 13mm Fa 35mm Téglafal / 16mm Beton / 13mm A készülék súlya 1.29kg 0.92kg 1.34kg 0.98kg ** Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 20 volt. A névleges feszültség 18 volt.

4. FORGÁSIRÁNY-SZABÁLYOZÓ

• Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.5756

Lítiumionos, kefe nélküli motoros fúrógép/csavarhúzó Lítium ionos szénkefe-mentes ütvefúró

A-súlyozású hangnyomásszint L

: 72dB(A) A-súlyozású hangerő L

3.0dB(A) Viseljen fülvédelmet, ha a hangnyomásszint meghaladja a következő értéket 80dB(A)

Az EN60745 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő: Fúrás fémbe Rezgéskibocsátás a

=8.43m/s² Bizonytalanság K = 1.5m/s² A hivatalos összesített rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes fel- mérésére használható. FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak. Az eszköz jó állapotban van-e, megfelelően karbantartják-e. Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy hegyes legyen és jó állapotban maradjon. A markolat megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat. A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e. Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat. FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között gyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet. A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti: MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon. Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van). Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat. Kerülje az eszköz használatát 10°C vagy alacsonyabb hőmérsékleten. Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.5958

Lítiumionos, kefe nélküli motoros fúrógép/csavarhúzó Lítium ionos szénkefe-mentes ütvefúró TARTOZÉKOK WX174 WX174.1 WX174.2 WX174.9 WX367 WX367.9 Töltő 1 1 1 / 1 / Akku 2 2 1 / 2 / Kétvégű Bit 1 1 / 1 1 1 Akasztófül 1 1 1 1 1 1 Szerszámtartó 1 1 1 1 1 1 158 tartozékok / / 1 / / / Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. Jó minőségű, márkás tartozékokat használjon. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól. BIZTONSGÁGI

1. Ütvefúráshoz viseljen fülvédőt. A zaj a

hallóképesség elvesztéséhez vezethet.

2. Ha az eszközhöz kiegészítő

markolato(ka)t mellékeltek, használja az(oka)t. A kontrollvesztés személyi sérülést eredményezhet.

3. Ha fennáll a veszély, hogy a

vágótartozék rejtett vezetékeket érint, az elektromos kéziszerszámot tartsa szigetelt tapadófelület mellett. Ha a vágótartozék feszültség alatt álló vezetéket érint, az elektromos kéziszerszám külső fémalkatrészei feszültség alá kerülhetnek, aminek hatására a szerszám működtetője áramütést szenvedhet.

FIGYELMEZTETÉSEK a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg. b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy ókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes. c) Ne tegye ki hőnek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben. d) Az akkumulátort ne tegye ki ütésnek. e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz.

Az akkumulátor vagy egy cella lenyelése esetén azonnal forduljon orvoshoz. g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon. h) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.

i) Az akkumulátort használat előtt

fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze. j) Használaton kívül ne hagyja töltőn az akkumulátort. k) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse. l) Az akkumulátor szobahőmérsékleten5958

Lítiumionos, kefe nélküli motoros fúrógép/csavarhúzó Lítium ionos szénkefe-mentes ütvefúró (20°C ± 5°C) használva nyújtja a legjobb teljesítményt. m) Az akkumulátorok ártalmatlanításakor a különböző elektrokémiai rendszereket különítse el egymástól. n) Csak a WORX által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet. o) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort. p) Az akkumulátor gyermekektől távol tartandó. q) Őrizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre. r) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.

Ártalmatlanításnál megfelelően járjon el. SZIMBÓLUMOK A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat Figyelmeztetés Viseljen szemvédőt Viseljen fülvédőt Viseljen pormaszkot Viseljen védőszemüveget Ne tegye ki esőnek vagy víznek Ne dobja tűzbe Li-I on Li-Ion Az elemeket ne dobja ki, a lemerült elemeket vigye a helyi gyűjtő- vagy újrahasznosító pontokra Fúrás Csavarbehajtás Ütvefúrás

Fém Tégla Magas fordulatszám Alacsony fordulatszám6160

Lítiumionos, kefe nélküli motoros fúrógép/csavarhúzó Lítium ionos szénkefe-mentes ütvefúró

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZÉS: Mielőtt a szerszámot használná, olvassa el gyelmesen az utasításokat. RENDELTETÉS(MERT WX174 WX174.1 WX174.2 WX174.9) Az eszköz csavarok behajtására és kilazítására, valamint fa, fém és műanyag fúrására használható. RENDELTETÉS(MERT WX367 WX367.9) Az elektromos kéziszerszám téglában, betonban és terméskőben végzett ütvefúrásra, valamint fában, fémekben, keramikus anyagokban és műanyagokban végzett fúrásra szolgál. ÖSSZESZERELÉS ÉS MŰKÖDÉS MŰVELET ÁBRA

Akku töltöttség állapot ellenőrzés Lásd A1 Ábra Az akkumulátor eltávolítása Lásd A2 Ábra Az akkumulátor feltöltése Lásd A3 Ábra Az akkumulátor behelyezése Lásd A4 Ábra ÖSSZESZERELÉS A TOKMÁNY BEÁLLÍTÁSA FIGYELEM: Tartozékcserekor minden esetben rögzítse a főkapcsolót, és húzza ki a készüléket a tápból. A készülék bekapcsolása előtt minden esetben ellenőrizze le, hogy a szerszám megfelelően van befogva. A tokmány sérülése vagy a szerszám kilazulása súlyos személyi sérülést okozhat. Szerszám-kivétel Lásd B1 Ábra Szerszám-befogás Lásd B2 Ábra Akasztófül és szerszámtartó rögzítés Lásd C1, C2, C3, C4 Ábra

FORGÁSIRÁNY-SZABÁLYOZÓ

FIGYELEM: Soha ne változtassa meg az irányt, miközben a tokmány forog, mindig várjon, amíg leáll! Lásd D1,D2,D3. Ábra

KÉTFOKOZATÚ SEBESSÉGVÁLTÓ

Lásd E Ábra NYOMATÉK ÉS FÚRÁS, CSAVARBEHAJTÁS VAGY ÜTVEFÚRÁS BEÁLLÍTÁSA Lásd F Ábra6160

Lítiumionos, kefe nélküli motoros fúrógép/csavarhúzó Lítium ionos szénkefe-mentes ütvefúró

A KI-/BEKAPCSOLÓ GOMB HASZNÁLATA

FIGYELEM: Ne működtesse hosszú ideig alacsony sebességen, mivel a készülék túlmelegedik. Lásd G Ábra

A használat előtt a LED lámpa a főkapcsoló lenyomásával kapcsolható be; az a főkapcsoló elengedése után 20 másodperccel automatikusan kikapcsol. A szerszám és az akku biztonsági rendszerrel felszerelt. Ha a LED kontrollámpa gyorsan villog, majd kikapcsol, a rendszer az akku élettartamának meghosszabbítása érdekében automatikusan lekapcsolja a készülék táplálását. Munkavégzés közben a készülék automatikusan leáll, ha a készülék vagy az akku esetében az alábbi helyzetek egyike alakul ki:

• Túlterhelés: A készülék használata túlságosan nagy áramfogyasztással jár. Ilyen esetben, kérjük, engedje el a készülék kapcsolóját, és fejezze be a készülék túlterhelésével járó munkát. Ezt követően a szerszám újbóli beindításához ismét nyomja meg a kapcsolót.

• Túlmelegedés: Ha a fent ismertetett esetben nem kapcsol be a készülék, túlmelegedett vagy a készülék, vagy az akku. Ilyen esetben az újbóli bekapcsolás előtt hagyja a szerszámot és az akkut eléggé kihűlni.

• Nem megfelelő táplálás: Az akku fennmaradó kapacitása túlságosan kevés, és a készülék nem működik. Ilyen esetben vegye ki az akkut, és töltse fel. FIGYELEM: Nyomja meg a főkapcsolót a lámpa bekapcsolásához. Ellenőrizze, hogy az előre-/hátrafele vezérlő a balos/jobbos állásban van-e.

MEGNYOMOM A KAPCSOLÓT? A ravasz felső részén található forgásirány- szabályozó lezárt helyzetben van. Oldja fel a forgásirány-szabályozót: ehhez állítsa a kívánt forgási helyzetbe. Nyomja meg a ravaszt, és a fúró forogni kezd. (Lásd B Ábra)

VOLNA. MIÉRT? Ellenőrizze a nyomatékszabályozó gyűrű helyzetét. A nyomatékszabályozó gyűrű az orsó és a fúrótest között található. Az 1-es állás a legalacsonyabb nyomaték (fúrócsavarozó erő), a 15-es (WX174)/18-es (WX367) állás a legmagasabb nyomaték (fúrócsavarozó erő). A -os pozíció fúráshoz használatos. A -es pozíció Ütvefúrás használatos. A legjobb eredmény érdekében állítsa a nyomatékszabályozó gyűrűt magasabb állásba. (Lásd E Ábra).

3. NEM TUDOM BELEHELYEZNI A

TÖLTŐBE AZ AKKUMULÁTORT. MIÉRT? Az akkumulátor csak egy irányban helyezhető be a töltőbe. Forgassa el az akkumulátort, amíg behelyezhető a nyílásba - ha a töltés elindul, a piros LED jelzőfény kigyullad.

A töltési idő problémái (lásd feljebb), illetve az, ha az akkumulátort hosszabb ideje nem használta, csökkenti az akkumulátor működési idejét. Ezt kijavíthatja, ha néhányszor feltölti és lemeríti a szerszámot. Ha nehéz munkát végez, például nagy csavarokat hajt be kemény fába, az akkumulátor több energiát használ, mint könnyebb feladatok esetén. Ne töltse az akkumulátort 0

C fölött, mivel ez befolyásolja a teljesítményt.6362 6362

Lítiumionos, kefe nélküli motoros fúrógép/csavarhúzó Lítium ionos szénkefe-mentes ütvefúró KARBANTARTÁS Bármilyen állítás, javítás vagy karbantartási művelet előtt vegye ki a szerszámból az akkumulátort. A szerszámot nem szükséges megkenni vagy karbantartani. A szerszám nem tartalmaz a felhasználó által javítható alkatrészeket. Soha ne használjon vizet vagy vegyi tisztítószereket a szerszám tisztításához. Törölje tisztára egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyílásait. Minden szabályozóeszközt tartson pormentesen.

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

NYILATKOZAT A gyártó, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Kijelenti, hogy a termék: Leírás: Akkus fúrógép Típus: WX174 WX174.1 WX174.2 WX174.9 (174 - a gép jelölése, Akkus fúrógép/csavarhúzó hivatkozás) WX367 WX367.9 (3- a szerszám megjelölése, ütvefúrót jelöl) Rendeltetés: Fúrás/ Csavarok és anyák meghúzása, valamint meglazítása Megfelel a következő irányelveknek: 2006/42/EC 2004/108/EC 2011/65/EU Az alábbi normáknak EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 A műszaki dokumentáció összeállítására jogosult személy: Név: Russell Nicholson Cím: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK Suzhou 2015/07/09 Allen Ding Helyettes főmérnöke, Tesztelés és minősítés6362
