MANUAL DE USUARIO WX174.9 WORX

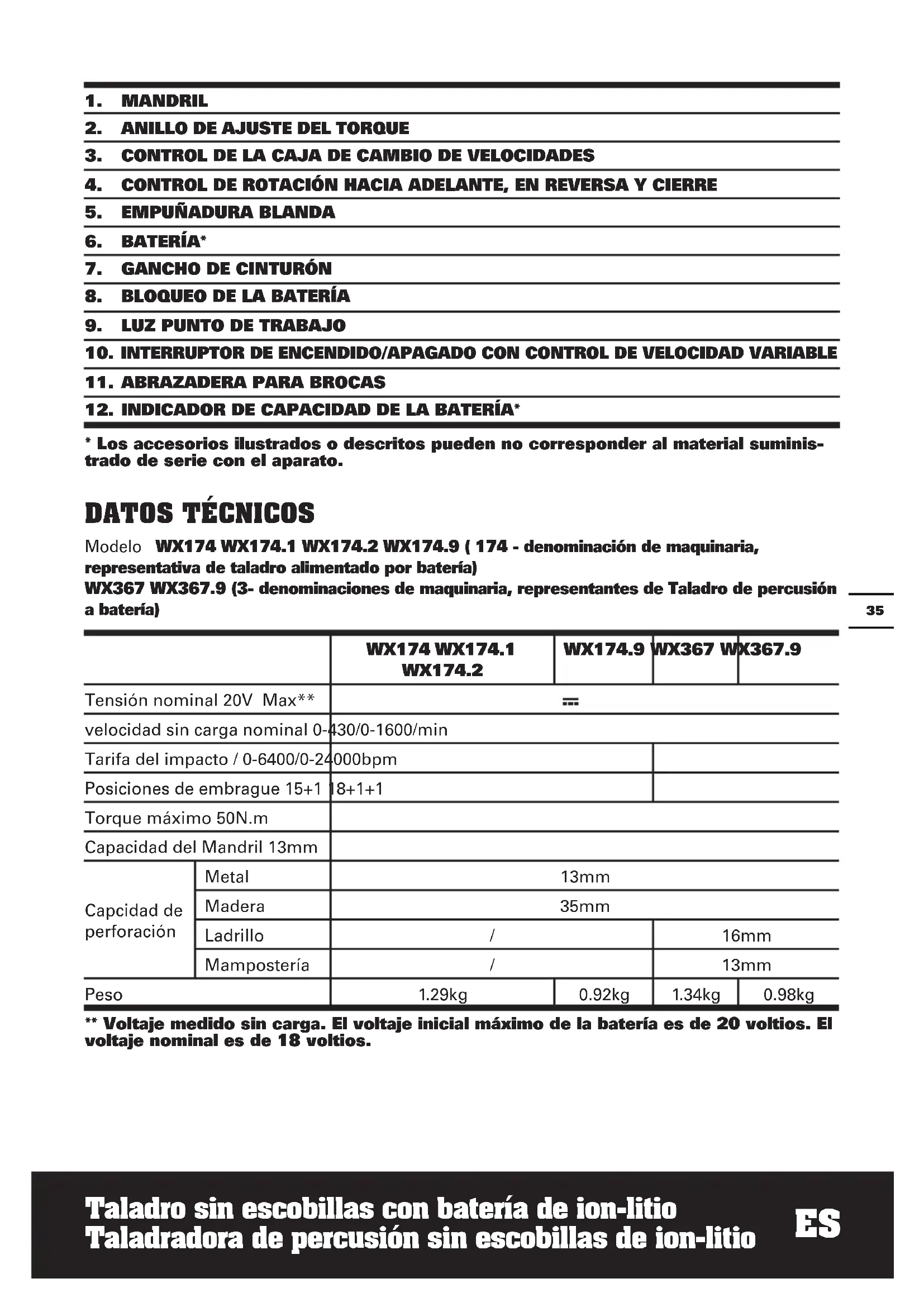

1.	MANDRIL
2.	ANILLO DE AJUSTE DEL TORQUE
3.	CONTROL DE LA CAJA DE CAMBIO DE VELOCIDADES
4.	CONTROL DE ROTACIÓN HACIA ADELANTE, EN REVERSA Y CIERRE
5.	EMPUÑADURA BLANDA
6.	BATERÍA*
7.	GANCHO DE CINTURÓN
8.	BLOQUEO DE LA BATERÍA
9.	LUZ PUNTO DE TRABAJO
10.	INTERRUPTOR DE ENCENDIDO/APAGADO CON CONTROL DE VELOCIDAD VARIABLE
11.	ABRAZADERA PARA BROCAS
12.	INDICADOR DE CAPACIDAD DE LA BATERÍA*

* Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

DATOS TÉCNICOS

Modelo WX174 WX174.1 WX174.2 WX174.9 (174 - denominación de maquinaria, representativa de taladro alimentado por batería)

WX367 WX367.9 (3- denominaciones de maquinaria, representantes de Taladro de percusión a batería)

		WX174 WX174.1WX174.2	WX174.9	WX367 WX367.9
Tensión nominal 20V Max**		---
velocidad sin carga nominal 0-430/0-1600/min
Tarifa del impacto / 0-6400/0-24000bpm
Posiciones de embrague 15+1 18+1+1
Torque máximo 50N.m
Capacidad del Mandril 13mm
Capacidad de perforación	Metal	13mm
	Madera	35mm
	Ladrillo	/		16mm
	Mampostería	/		13mm
Peso		1.29kg	0.92kg	1.34kg	0.98kg

** Voltaje medido sin carga. El voltaje inicial máximo de la batería es de 20 voltios. El voltaje nominal es de 18 voltios.

INFORMACIÓN DE RUIDO

Nivel de presión acústica de ponderación L	_pA : 72dB(A)
Nivel de potencia acústica de ponderación L	_wA : 83dB(A)
K_PA & K_WA	3.0dB(A)
Úsese protección auditiva cuando la presión acústica sea mayor a	80dB(A) [IMAGE]

INFORMACIÓN DE VIBRACIÓN

Los valores totales de vibración se determinan según la norma EN 60745:
Taladrado en metal	Valor de emisión de vibración a_h = 8.43m/s^2
	Incertidumbre K = 1.5m/ s^2

El valor total de vibración declarado se puede utilizar para comparar una herramienta con otra y también en una evaluación preliminar de exposición.

ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría diferir del valor declarado dependiendo de la forma en que se use la herramienta según los ejemplos siguientes, y otras variaciones sobre el uso de la herramienta:

Cómo se utiliza la herramienta y se cortan o perforan los materiales.

Si la herramienta se encuentra en buenas condiciones de mantenimiento.

Si se utiliza el accesorio correcto para la herramienta y se garantiza que está afilado y en buenas condiciones.

Si se agarran las asas firmemente y se utilizan accesorios antivibración.

Y si la herramienta se utiliza según su diseño y estas instrucciones.

Esta herramienta podría causar síndrome de vibración del brazo y la mano si no se utiliza correctamente.

ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de

uso, como los tiempos durante los que la herramienta está apagado o cuando esta en funcionamiento pero no está realizando ningún trabajo. Ello podría reducir notablemente el nivel de exposición sobre el periodo de carga total.

Ayuda a minimizar el riesgo de exposición a la vibración.

Utilice SIEMPRE cinceles, brocas y cuchillas afiladas.

Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario).

Si la herramienta se utiliza regularmente, invierta en accesorios antivibración.

Evite el uso de herramientas a temperaturas de 10°C o menos.

Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días.

TOEBEHOREN

	WX174	WX174.1	WX174.2	WX174.9	WX367	WX367.9
Laadapparaat 1 1 1 / 1	/
Accu 2 2 1 / 2 /
Tweezijdige Koppen 1	1 / 1 1 1
Haak 1 1 1	1 1 1
Bitmagazijn	1 1 1	1 1 1
158 toebehoren /	/ 1 /	/	/

Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Utilice accesorios de buena calidad y de marca reconocida. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.

CONSIGNAS DE SEGURIDAD ESPECIFICAS

1. Siempre utilice protección auditiva mientras use el martillo. Estar expuesto a sonidos fuertes puede causar perdida de audición.
2. Utilice las asas auxiliares suministradas con la herramienta. La pérdida de control puede causar lesiones personales.
3. Sujetar la herramienta por las partes aisladas durante su utilización. De este modo se evitará cualquier tipo de descarga provocada por el corte de cables o piezas con corriente.

ADVERTENCIAS DE SEGURIDAD PARA LA BATERÍA

a) No desmonte, abra o destruya las pilas o las baterías recargables.
b) No provoque un cortocircuito en la batería. No almacene las baterías de forma descuidada en una caja o cajón donde podría provocar un cortocircuito entre ellas o mediante otros objetos metálicos. Cuando la batería no esté siendo utilizada, manténgala alejada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que

pueden posibilitar la conexión de un borne con otro. Al provocar un cortocircuito con los bornes de la batería se pueden sufrir quemaduras o generar un incendio.

c) No exponga las baterías al calor o al fuego. No las guarde expuestas directamente al sol.
d) No exponga las baterías a impactos mecánicos.
e) En caso de que la batería tenga fugas de líquido, no permita que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico.
f) Acuda a un médico inmediatamente si se ha ingerido una pila o una batería.
g) Mantenga las baterías limpias y secas.
h) Limpie los bornes de la batería con un paño limpio si se ensucian.
i) Cargue la batería antes de utilizarla. Consulte siempre estas instrucciones y aplique el procedimiento de carga adecuado.
j) No deje la batería cargándose durante prolongados períodos de tiempo cuando no se utilice.
k) Después de prolongados períodos de almacenamiento, puede que sea necesario cargar y descargar la batería varias veces para obtener el máximo rendimiento.
I) Las baterías recargables proporcionan mejor rendimiento cuando se utilizan a temperatura

ambiente normal (20°C ± 5°C). m) Al eliminar las baterías, mantenga las baterías de distinto sistema electroquímico separadas unas de otras.
n) Recargue solo con el cargador indicado por WORX. No utilice ningún otro cargador que no sea el específicamente proporcionado para el uso con este equipo. El cargador adecuado para un tipo de baterías puede provocar un incendio si se utiliza con otro tipo de baterías.
o) No utilice ninguna batería distinta a la diseñada para utilizarse con el aparato.
p) Mantenga la batería fuera del alcance de los niños.
q) Conserve la documentación original del producto por si tuviera que consultarla en otro momento.
r) Extraiga la batería del aparato cuando no lo utilice.
s) Deshágase del producto correctamente.

SÍMBOLOS

	Para reducir el riesgo de lesión, lea el manual de instrucciones
	Advertencia
	Llevar protecciones auditivas
	Utilizar protección ocular
	Utilizar una máscara antipolvo
	Utilice guantes de protección

	No exponer a la lluvia o al agua
	No incinerar
	No descartar las baterías. Las baterías agotadas deben llevarse a su recolector local o punto de reciclado
	Taladrar
	Desatornillar
	Taladrar con percutor
	Madera
	Metal
	Ladrillo
	Alta velocidad
	Baja velocidad

NOTA: Antes de usar la herramienta lea el manual de instrucciones detenidamente.

UTILIZACIÓN REGLAMENTARIA (PARA WX174 WX174.1 WX174.2 WX174.9)

El aparato ha sido proyectado para enroscar y aflojar tornillos, así como para taladrar en madera, metal y materiales sintéticos.

UTILIZACIÓN REGLAMENTARIA (PARA WX367 WX367.9)

El aparato ha sido diseñado para taladrar con percussion en ladrillo, hormigón y piedra, así como para taladrar sin percutir madera, metal, cerámica y material sintético.

ACCIÓN ILUSTRACIÓN
ANTES DE UTILIZAR
Comprobar el estado de carga de la batería Véase La Fig. A1
Extracción de la batería Véase La Fig. A2
Carga de la batería Véase La Fig. A3
Instalación de la batería Véase La Fig. A4
MONTAJE

AJUSTE DEL PORTABROCAS

ADVERTENCIA: Cuando cambie los accesorios suelte siempre el interruptor de accionamiento y desconecte la herramienta de la fuente de alimentación. Antes de poner en ha la herramienta asegúrese de que la broca está bien sujeta. Los daños en el portabrocas o broca floja pueden causar lesiones.

Extracción de brocas	Véase La Fig. B1
Inserción de brocas Véase La Fig. B2
Montaje del gancho para cinturón y de la abrazadera para brocas Véase	La Fig. C1, C2,C3,C4
FUNCIONAMIENTO
CONTROL DE GIRO ADELANTE/ATRÁS! ¡Advertencia: ¡Nunca cambie la dirección de rotación cuando el mandril está girando; espere hasta que se haya detenido!	Véase La Fig. D1,D2,D3
CONTROL DE ENGRANAJES DE DOS VELOCIDADES	Véase La Fig. E
AJUSTE DEL TORQUE Y TALADRADOCONTROL DE ATORNILLADO Y TALADRADO CON PERCUTOR	Véase La Fig. F

USO DEL INTERRUPTOR DE ENCENDIDO Y APAGADO

¡ADVERTENCIA: No utilice la herramienta a velocidad baja por períodos largos, ya que se producirá un exceso de calor en el or de la misma.

Véase La Fig. G

INDICADOR LED

Antes del funcionamiento, el LED se activará cuando el pulsador de encendido y apagado se presione ligeramente y se apagará automáticamente 20 segundos después de que dicho pulsador se suelte.

La herramienta y la batería están equipadas con un sistema de protección. Cuando la luz LED parpadea rápidamente y se apaga significa que el sistema está desconectando la alimentación de la herramienta automáticamente para alargar la duración de la batería. La herramienta se detiene automáticamente si la herramienta o la batería se encuentran en alguna de las siguientes condiciones:

• Sobrecarga: La herramienta se utiliza de forma que consume una corriente anormalmente elevada. En este caso, suelte el interruptor de accionamiento de la herramienta y detenga la actividad que ha causado la sobrecarga. Después pulse el interruptor de accionamiento de nuevo para volver a ponerla en marcha.
• Sobrecalentamiento: la herramienta no se pone en marcha porque la herramienta y la batería están excesivamente calientes. En este caso, deje que la batería y la herramienta se enfríen antes de volver a apretar el interruptor de accionamiento.
• Voltaje de la batería bajo: la capacidad disponible de la batería es demasiado baja y la herramienta no funcionará. En este caso quite la batería y recárguela.

¡ADVERTENCIA: Para encender la luz, presione el interruptor de encendido y apagado y asegúrese de que el controlador de giro hacia adelante y giro inverso se encuentra en la ción derecha o izquierda, respectivamente.

SOLUCIÓN DE PROBLEMAS

1. POR QUÉ EL TALADRO NO SE ENCIENDE AL PRESIONAR EL INTERRUPTOR ?

El inversor situado en la parte superior del gatillo, está colocado en la función de bloqueo. Desbloquéelo colocándolo a la izquierda o a la derecha luego accione el gatillo (Véase La Fig. B).

2. EL TALADRO SE DETIENE ANTES DE QUE EL TORNILLO ESTÉ COMPLETAMENTE APRETADO. POR QUÉ ?

Verifique la posición del anillo de par situado entre el mandril y el cuerpo de la máquina. La posición 1 corresponde al par más bajo y la posición 15 (WX174)/ posición 18 (WX367) al par más alto. La posición ¿corresponde a la función taladro. La posición ¿corresponde a la función taladrar con percutor. Regule el par llevando el anillo a una posición más alta para obtener el mejor resultado. (Véase La Fig. E).

3. NO PUEDO INSTALAR LA BATERÍA DENTRO DEL CARGADOR CORRESPONDIENTE. POR QUÉ?

La batería se inserta en el cargador en una sola dirección. Dé vuelta la batería hasta que pueda ser insertada en la ranura. El indicador rojo debe encenderse mientras la batería se está cargando.

4. RAZONES DE LOS DISTINTOS TIEMPOS DE FUNCIONAMIENTO DEL PACK DE BATERÍ.

Los problemas de tiempo de carga, como se señaló arriba, y el hecho de no haber usado la batería por un largo tiempo, reducen el rendimiento del pack de batería. Esto puede remediarse luego de varios ciclos de carga/descarga, utilizando su taladro. Condiciones severas de trabajo, como por ejemplo tornillos grandes en madera dura, agotarán más rápido la energía de la batería que si se trabajara en condiciones más suaves. No recargue su pack de batería por debajo de 0°C ni por encima de 45°C, ya que esto afectará el rendimiento.

MANTENIMIENTO

Retire el pack de batería del taladro antes de realizar ajustes.

Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo.

PROTECCIÓN AMBIENTAL

Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

DECLARACIÓN DE CONFORMIDAD

Los que reciben, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Declaran que el producto, Descripción: Taladro alimentado por batería Modelo: WX174 WX174.1 WX174.2

WX174.9 (174 - denominación de maquinaria, representativa de taladro alimentado por batería)

WX367 WX367.9 (3- denominaciones de maquinaria, representantes de Taladro de percusión a batería)

Función: Taladrar/Apretar y aflojar tornillos y tuercas

Cumple con las siguientes Directivas, 2006/42/EC 2004/108/EC 2011/65/EU

Normativas conformes a

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

La persona autorizada para componer el archivo técnico,

Firma: Russell Nicholson

Dirección: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

A#

C€

Suzhou 2015/07/09

Allen Ding

Ingeniero Jefe Adjunto. Pruebas y Certificación.
