WX174.9 - Trapano WORX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano avvitatore a batteria
Marca / Modello	Worx / WX174.9
Tensione nominale	20V Max (18V nominali)
Velocità a vuoto (bassa / alta)	0-430 / 0-1600 giri/min
Coppia massima	50 N.m
Numero di posizioni della frizione	15+1 (foratura)
Capacità del mandrino	13 mm (senza chiave)
Capacità di foratura nell'acciaio	13 mm
Capacità di foratura nel legno	35 mm
Peso (senza batteria)	0.98 kg
Alimentazione	Batteria agli ioni di litio 20V Max (non inclusa)
Caricabatterie	Non incluso (modello nudo)
Livello di pressione sonora LpA	72 dB(A)
Livello di potenza sonora LwA	83 dB(A)
Valore di emissione di vibrazioni (foratura metallo)	8.43 m/s² (K=1.5 m/s²)
Illuminazione	LED anteriore
Impugnatura ergonomica	Sì, con rivestimento soft grip
Accessori inclusi	Punte doppie, supporto da cintura, clip per punte
Protezione elettronica	Contro sovraccarico, surriscaldamento e scarica profonda

Domande frequenti - WX174.9 WORX

Perché il trapano non si avvia quando premo il grilletto?

Controllare l'invertitore di rotazione situato sopra il grilletto. Se è in posizione centrale, la macchina è bloccata. Portarlo a sinistra o a destra per sbloccare.

Perché il trapano si ferma prima che la vite sia completamente serrata?

L'anello di regolazione della coppia è troppo basso. Ruotarlo su un valore più alto (da 1 a 15 per avvitare) o sulla posizione di foratura per forare senza limitazione di coppia.

Come inserire la batteria nel caricabatterie?

La batteria si inserisce solo in un senso. Ruotarla fino a quando si blocca liberamente. La spia rossa del caricabatterie si accende per indicare la carica.

Perché l'autonomia della batteria varia?

Cicli completi di carica/scarica possono migliorare la capacità. Condizioni difficili (viti grandi in legno duro) scaricano più velocemente. Evitare di caricare al di sotto di 0°C o al di sopra di 45°C.

Come cambiare la velocità di rotazione?

Utilizzare il selettore di velocità a due posizioni: posizione 1 per bassa velocità e coppia elevata, posizione 2 per alta velocità. Non cambiare mai la velocità quando il mandrino ruota.

Come regolare la coppia di serraggio?

Ruotare l'anello di regolazione della coppia situato tra il mandrino e il corpo. Le posizioni da 1 a 15 corrispondono all'avvitamento (1 = coppia bassa, 15 = coppia massima). La posizione di foratura è riservata alla foratura.

Come invertire il senso di rotazione?

Spingere l'invertitore di rotazione sopra il grilletto a sinistra per la rotazione avanti (vite serrata), a destra per la rotazione indietro (vite allentata). La posizione centrale blocca il grilletto.

Come pulire e manutenere il trapano?

Rimuovere la batteria prima di qualsiasi manutenzione. Pulire con un panno asciutto. Non utilizzare mai acqua o detergenti chimici. Tenere le fessure di ventilazione pulite e riporre l'utensile in un luogo asciutto.

Quali accessori sono inclusi con il modello WX174.9?

Il modello nudo (senza batteria né caricabatterie) include: punte doppie, supporto da cintura e clip per punte.

Dove trovare pezzi di ricambio o accessori?

Contattare il proprio rivenditore o il servizio post-vendita Worx. Utilizzare solo accessori di buona qualità e di marca conosciuta, in conformità con le raccomandazioni del manuale.

MANUALE UTENTE WX174.9 WORX

* Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

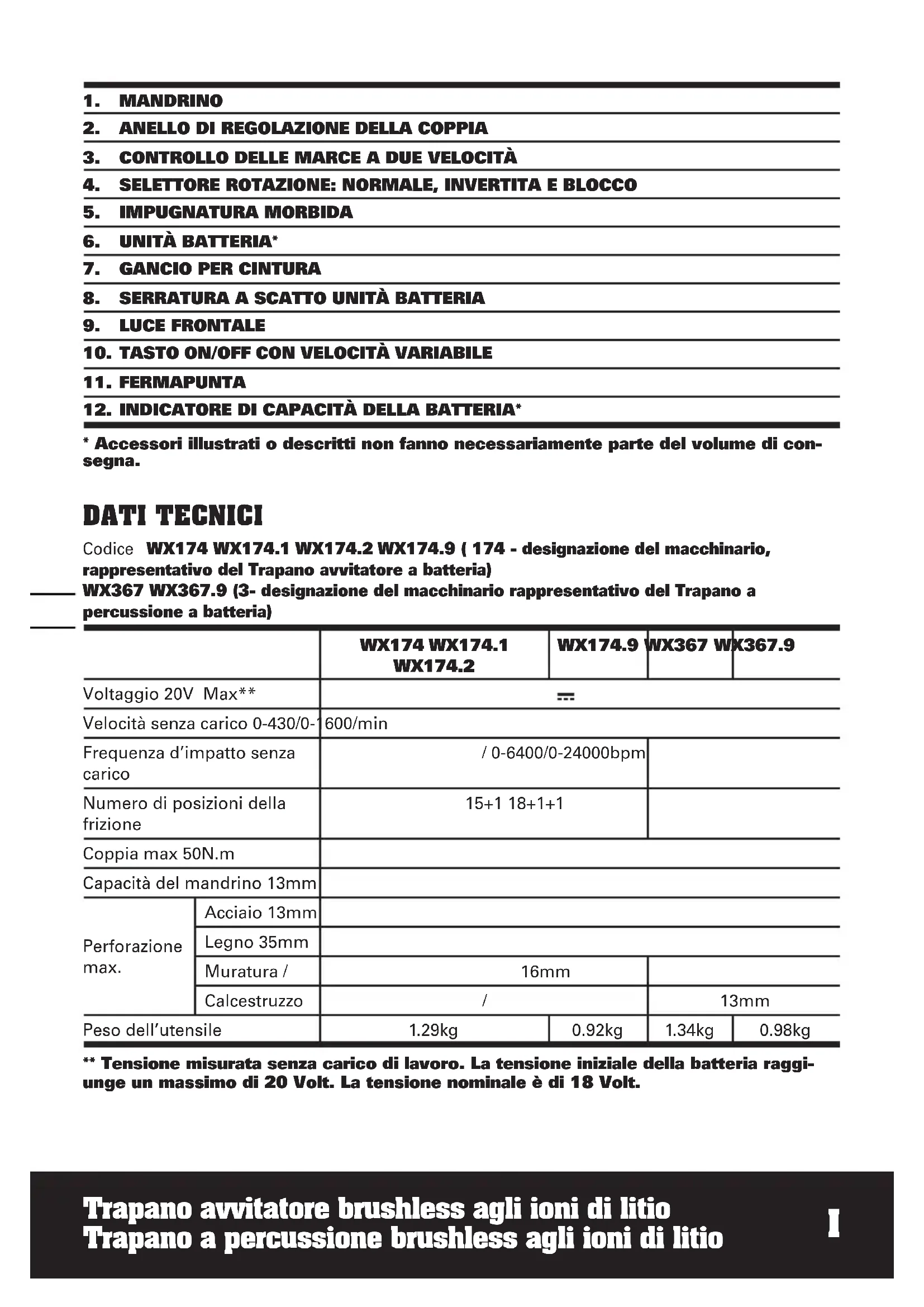

DATI TECNICI

Codice WX174 WX174.1 WX174.2 WX174.9 (174 - designazione del macchinario, rappresentativo del Trapano avvitatore a batteria)

WX367 WX367.9 (3- designazione del macchinario rappresentativo del Trapano a percussione a batteria)

		WX174 WX174.1WX174.2	WX174.9	WX367 WX367.9
Voltaggio 20V Max**		---
Velocità senza carico 0-430/0-1		600/min
Frequenza d'impatto senza carico		/ 0-6400/0-24000bpm
Numero di posizioni della frizione		15+1 18+1+1
Coppia max 50N.m
Capacità del mandrino 13mm
Perforazione max.	Acciaio 13mm
	Legno 35mm
	Muratura /	16mm
	Calcestruzzo	/		13mm
Peso dell'utensile		1.29kg	0.92kg	1.34kg	0.98kg

** Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A L	pA: 72dB(A)
Potenza acustica ponderata A L	wA: 83dB(A)
KPA& KWA	3.0dB(A)
Indossare protezione per le orecchie quando la pressione acustica è superiore a	80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN 60745:
Foratura su metallo	Valore emissione vibrazioni a_h = 8.43m/s^2
	Incertezza K = 1.5m/ s^2

Si può usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all'altro e anche come verifica preliminare dell'espoziione.

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adeguatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come

le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

Usare sempre scalpelli, trapani e lame affilati.

Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.

Evitare l'utilizzo dello strumento a temperature di 10°C o inferiori.

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

	WX174	WX174.1	WX174.2	WX174.9	WX367	WX367.9
Caricabatteria 1 1 1 / 1 /
Pacco batteria 2 2 1 / 2 /
Inserti a Doppia Punta	1 1 / 1	1 1
Gancio 1 1 1	1 1 1
Fermapunta	1 1 1	1 1 1
158 accessori	/	/	1	/	/	/

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Usare accessori di buona qualità e di marca conosciuta. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

ISTRUZIONI DI SICUREZZA PER IL TRAPANO A MANO

1. Indossare protezioni per le orecchie con tutti i trapani a percussione.
   L'esposizione al rumore può provocare la perdita dell'udito.
2. Usare le impugnature ausiliarie fornite in dotazione all'attrezzo. La perdita di controllo può provocare lesioni personali.
3. Qualora si eseguano attività che prevedano il contatto dell'attrezzo con fili elettrici nascosti o con lo stesso cavo di alimentazione, tenere l'utensile da taglio servendosi delle apposite impugnature isolate. In questo modo, si eviterà il contatto con i fili sotto tensione, impedendo il trasferimento della stessa alle parti metalliche dell'attrezzo ed il conseguente rischio di scossa elettrica per l'operatore.

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti

metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni.

c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.
d) Non sottoporre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico.
f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico.
g) Tenere le cellule e il pacco batteria puliti e asciutti.
h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
i) Il pacco batteria deve essere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.
j) Non lasciare un pacco batteria in carica se non in uso.
k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime

prestazioni. I) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20°C ± 5°C).
m) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri.
n) Ricaricare solo con il caricatore specificato da WORX. Non utilizzare caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d'incendi quando è usato con un altro pacco batteria.
o) Non utilizzare un pacco batteria non progettato per l'uso con l'apparecchiatura.
p) Tenere il pacco batteria fuori dalla portata dei bambini.
q) Conservare i documenti originali del prodotto per riferimenti futuri.
r) Rimuovere la batteria dall'apparecchiatura, se non in uso.
s) Smaltire adeguatamente.

SIMBOLI

	Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni
	Attenzione
	Indossare una protezione per l’udito
	Indossare una protezione per gli occhi
	Indossare maschera antipolvere
	Indossare guanti di protezione

	Non esporre alla pioggia o all'acqua
	Non bruciare
	Non smaltire le batterie. Portare le batterie scariche punto locale di riciclaggio o di raccolta
	Trapanatura
	Avvitatura
	Percussione
	Legno
	Metallo
	Mattone
	Alta velocità
	Bassa velocità

ISTRUZIONI DI FUNZIONAMENTO

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

La macchina è idonea per avvitare e svitare viti così pure per eseguire forature nel legno, nel metallo e in materiali sintetici.

La macchina è idonea per l'esecuzione di forature battenti in mattoni, nel calcestruzzo e nel materiale minerale; essa è adatta anche per forare ed avvitare nel legname, nel metallo, nella ceramica e nelle materie plastiche.

AZIONE FIGURA
PRIMA DEL FUNZIONAMENTO
Controllo dello stato di carica della batteria Vedere Fig. A1
Rimozione del pacco batteria Vedere Fig. A2
Caricamento della batteria Vedere Fig. A3
Inserimento del pacco batteria Vedere Fig. A4
MONTAGGIO

REGOLAZIONE DEL MANDRINO

AVVERTENZA: Bloccare sempre l'interruttore di azionamento e scollegare l'utensile dalla sorgente di alimentazione quando vengono sostituiti gli accessori. Assicurarsi sempre che la punta sia ben fissata prima di avviare l'utensile. Un mandrino danneggiato o una puntata allentata possono causare lesioni personali.

Rimozione delle punte Vedere Fig. B1
Inserimento delle punte Vedere Fig. B2
Montaggio del gancio per cintura e del fermapunta Vedere Fig. C1, C2, FUNZIONAMENTO	C3, C4
CONTROLLO ROTAZIONE AVANTI/INDIETROATTENZIONE: Non invertire mai la direzione di rotazionementre il mandrino è in movimento. Attenderne l’arresto!	Vedere Fig. D1,D2,D3
CONTROLLO DELLE MARCE A DUE VELOCITÀ	Vedere Fig. E
REGOLAZIONE DELLA COPPIA E CONTROLLO DELLATRAPANATURA, AVVITATURA O PERCUSSIONE	Vedere Fig. F

FUNZIONAMENTO DELL'INTERRUTTORE DI ACCENSIONE/ SPEGNIMENTO

ATTENZIONE: Non usare per periodi prolungarti a bassa velocità perché internamente si crea un calore eccessivo.

Vedere Fig. G

INDICATORE SPIA LED

Prima del funzionamento, il LED si accende quando si preme lievemente l'interruttore On/Off e si spegne automaticamente 20 secondi dopo aver rilasciato l'interruttore On/Off.

L'utensile e la batteria sono muniti di un sistema di protezione. Quando la spia LED lampeggia rapidamente e poi si spegne, il sistema interromperà automaticamente l'alimentazione all'utensile per estendere la durata della batteria. L'utensile si arresta automaticamente durante il funzionamento se l'utensile e/o la batteria si trovano in una delle seguenti condizioni:

• Sovraccarico: l'utensile viene fatto funzionare in modo tale da generare una corrente eccessivamente elevata. In tal caso, rilasciare l'interruttore di attivazione sull'utensile e interrompere l'applicazione che ha causato il sovraccarico dell'utensile. Quindi tirare nuovamente l'interruttore di attivazione per riavviarlo.
• Surriscaldamento: nella condizione di cui sopra, se l'utensile non viene avviato, l'utensile e la batteria sono sovraccarichi. In tal caso, lasciare che l'utensile e la batteria si raffreddino prima di tirare nuovamente l'interruttore di attivazione.
• Bassa tensione della batteria: la capacità rimanente della batteria è troppo bassa e l'utensile non può funzionare. In tal caso, rimuovere e ricaricare la batteria.

ATTENZIONE: Per accendere la luce, premere l'interruttore On/Off e assicurarsi il comando di rotazione avanti/indietro sia a destra/sinistra.

SOLUZIONE DI PROBLEMI

1. PERCHÉ IL TRAPANO NON FUNZIONA QUANDO LO ACCENDO?

Il regolatore di rotazione normale e inversa, situato sopra l'apposito tasto a scatto è posizionato nella funzione di blocco. Attivare la funzione di rotazione richiesta, spostando la levetta nella relativa direzione. Premere nuovamente il tasto e il trapano inizierà a ruotare (Vedere Fig.B).

2. IL TRAPANO SI ARRESTA PRIMA CHE LA VITE SIA COMPLETAMENTE AVVITATA. PERCHÉ?

Controllare la posizione della coppia (forza di avvitamento) sull'anello di regolazione, situato tra il mandrino e il corpo del trapano. La posizione 1 indica la coppia più bassa, mentre la posizione 15 (WX174)/ posizione 18 (WX367) indica quella più alta. La posizione è solamente per le trapanatura. La posizione è solamente per le percussione. Regolare l'anello della coppia impostandolo su una posizione più alta rispetto a quella attuale, per ottenere il risultato voluto (Vedere Fig. E).

3. NON RIESCO AD INSERIRE LA BATTERIA NEL CARICABATTERIA. PERCHÉ?

La batteria deve essere inserita nel caricabatteria in un'unica direzione. Girare la batteria e inserirla nel suo alloggiamento. Il corretto posizionamento e l'inizio del caricamento della batteria dovrebbe essere indicato dal LED rosso acceso.

4. RAGIONI DI UNA DIVERSA DURATA DI ESERCIZIO DELL'UNITÀ BATTERIA

I problemi relativi ai tempi di caricamento elencati sopra e un prolungato non utilizzo di un'unità batteria provocano la riduzione della durata d'esercizio dell'unità batteria stessa. Questo inconveniente può essere risolto solamente grazie ad un utilizzo più continuo e a diverse operazioni di caricamento e scaricamento con l'uso del trapano. Condizioni di lavoro più pesanti, come ad esempio l'inserimento di viti di grandi dimensioni nel legno duro, provocano un consumo più rapido della batteria rispetto a condizioni di lavoro leggere. Non ricaricare l'unità batteria con temperature al di sotto di 0°C e al di sopra di 45°C poiché quest'operazione incide sul rendimento della batteria stessa.

MANUTENZIONE

Togliere l'unità batteria dal trapano a percussione prima di procedere con eventuali interventi.

L'attrezzo non richiede di lubrificazione o manutenzione aggiuntiva.

All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici.

L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITA

Noi,

POSITEC Germany GmbH

Dichiariamo che l'apparecchio,

Descrizione Trapano a batteria

WX174.9 (174 - designazione del

macchinario, rappresentativo del Trapano avvitatore a batteria)

WX367 WX367.9 (3- designazione del

macchinario rappresentativo del Trapano a percussione a batteria)

Funzione Perforazione/ Serraggio e rimozione di viti e dadi

È conforme alle seguenti direttive,

2006/42/EC

2004/108/EC

2011/65/EU

Conforme a,

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome: Russell Nicholson

Indirizzo: Positec Power Tools (Europe)

Vice capo ingegnere, testing e certificazione
