NAVODILA ZA UPORABO WX174.9 WORX

* Pri standardni dobavi niso vključeni vsi prikazani dodatki.

TEHNIČNI PODATKI

Vrsta WX174 WX174.1 WX174.2 WX174.9 (174 – zasnova naprave, predstavnik brezžičnih vrtalnikov/vijačnikov)

WX367 WX367.9 (3- zasnova naprave, predstavnik udarnih vrtalnikov)

		WX174 WX174.1 WX174.2	WX174.9 W	X367 WX3	67.9
Napetost 20V		== Max**
Št. vrt. brez obremenitve 0-430/0-1600/min
Udarno razmerje /0-6400/0-24000bpm
Število stopenj 15+118+1+1
Maks. navor 50N.m
Kapaciteta čeljusti 13mm
Maks.kapaciteta vrtanja	Jeklo 13mm
	Les	35mm
	Opeka	/		16mm
	Beton	/		13mm
Teža strojčka		1.29kg	0.92kg	1.34kg	0.98kg

**Napetost je bila izmerjena brez obremenitve. Začetna napetost akumulatorja doseže maksimum 20V. Običajna napetost je 18V.

PODATKI O HRUPU

Vrednotena raven zvočnega tlaka	L_pA : xxdB(A)
Vrednotena raven zvočne moči	L_wA : xxdB(A)
K_PA & K_WA	3.0dB(A)
Pri povišani ravni hrupa, uporabite zaščito za ušesa	80dB(A) ©

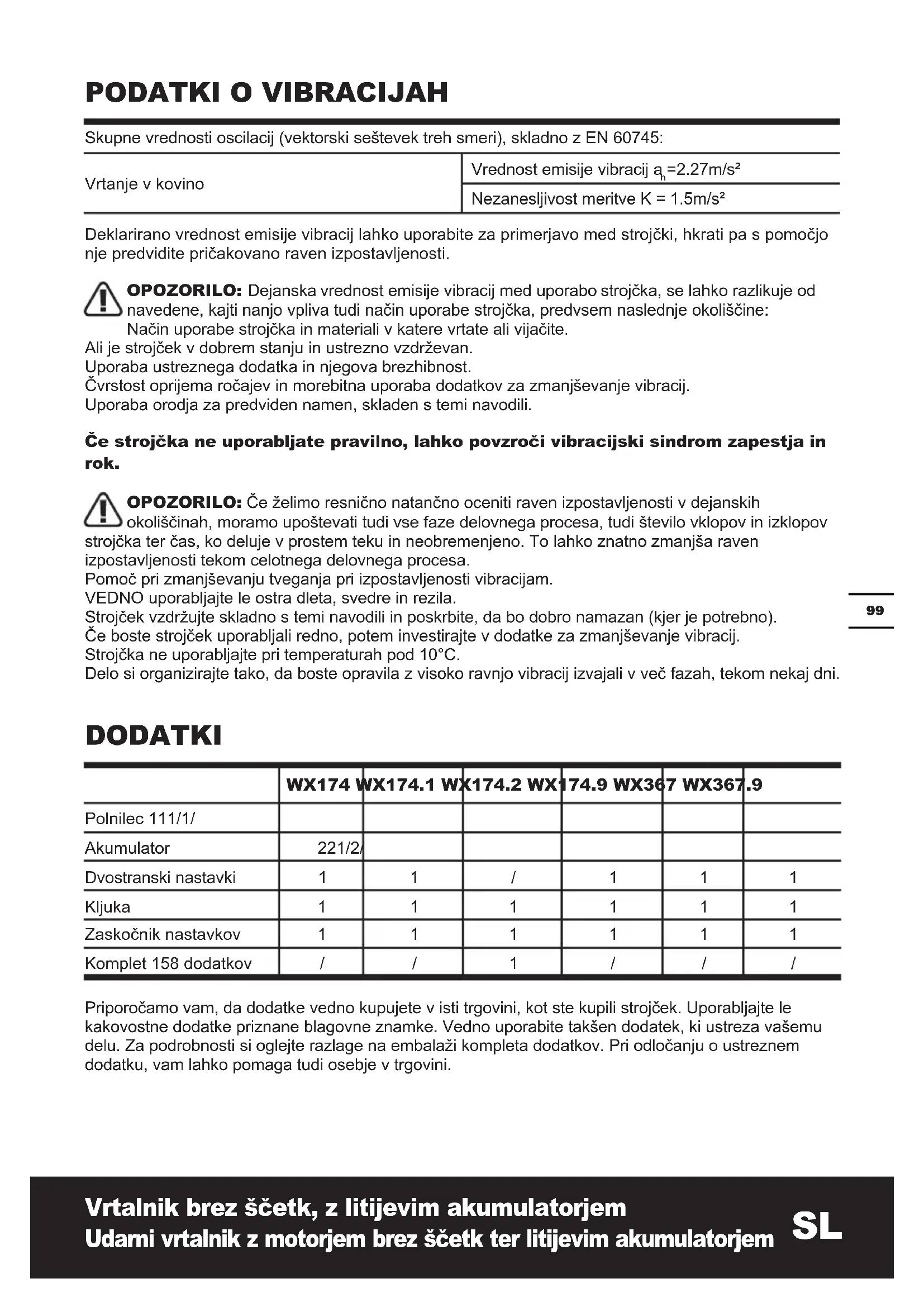

PODATKI O VIBRACIJAH

Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN 60745:

Vrtanje v kovino	Vrednost emisije vibracij a_h=2.27m/s^2
	Nezanesljivost meritve K = 1.5m/ s^2

Deklarirano vrednost emisije vibracij lahko uporabite za primerjavo med strojčki, hkrati pa s pomočjo nje predvidite pričakovano raven izpostavljenosti.

OPOZORILO: Dejanska vrednost emisije vibracij med uporabo strojčka, se lahko razlikuje od navedene, kajti nanjo vpliva tudi način uporabe strojčka, predvsem naslednje okoliščine:

Način uporabe strojčka in materiali v katere vrtate ali vijačite.

Ali je strojček v dobrem stanju in ustrezno vzdrževan.

Uporaba ustreznega dodatka in njegova brezhibnost.

Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij.

Uporaba orodja za predviden namen, skladen s temi navodili.

Če strojčka ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Če želimo resnično natančno oceniti raven izpostavljenosti v dejanskih okoliščinah, moramo upoštevati tudi vse faze delovnega procesa, tudi število vklopov in izklopov ka ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven tavljenosti tekom celotnega delovnega procesa.

Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam.

VEDNO uporabljajte le ostra dleta, svedre in rezila.

Strojček vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazan (kjer je potrebno).

Če boste strojček uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij.

Strojčka ne uporabljajte pri temperaturah pod 10°C.

Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

DODATKI

	WX174	WX174.1	WX174.2	WX174.9	WX367	WX367.9
Polnilec 111/1/
Akumulator	221/2/
Dvostranski nastavki	1	1	/	1	1	1
Kljuka	1	1	1	1	1	1
Zaskočnik nastavkov	1	1	1	1	1	1
Komplet 158 dodatkov	/	/	1	/	/	/

Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili strojček. Uporabljajte le kakovostne dodatke priznane blagovne znamke. Vedno uporabite takšen dodatek, ki ustreza vašemu delu. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

VARNOSTNA OPOZORILA PRI VRTANJU

1. Med udarnim vrtanjem, nosite zaščito za ušesa. Izpostavljenost hrupu lahko povzroči okvaro sluha.
2. Če je strojčku priložen stranski ročaj, ga namestite. Izguba nadzora lahko povzroči telesne poškodbe.
3. Kadar bi med uporabo električnega strojčka lahko z rezalnim orodjem prišli v stik z električno napeljavo, morate slednjega vedno držati za izolirane ročaje. Če z rezalnim orodjem pridete v stil z električno napeljavo pod "napetostjo", to povzroči, da postanejo "električni" tudi kovinski deli strojčka, zaradi česar uporabnik lahko doživi električni udar.

VARNOSTNA OPOZORILA ZA AKUMULATOR

a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja.
b) Pazite, da ne povzročite kratkega stika med kontaktoma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi stika kontaktov s prevodnimi predmeti.
Kadar akumulator ni nameščen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar.
c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi.
d) Akumulatorja ne izpostavljajte mehanskim udarcem.
e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč.
f) Predvsem pa takoj poiščite medicinsko

pomoč, će ste celico ali del akumulatorja zaužili.
g) Akumulator shranjujte na čistem in suhem mestu.
h) Če se akumulator zamaže, ga takoj očistite s čisto in suho krpo.
i) Akumulator morate pred uporabo napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke.
j) Če akumulatorja ne polnite, ga odstranite iz polnilca.
k) Po daljšem obdobju skladiščenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.
I) Akumulator deluje najbolj učinkovito, če ga uporabljate pri običajni sobni temperaturi (20°C ± 5°C).
m) Pri odlaganju akumulatorja pazite, da boste akumulatorje, ki imajo različne elektrokemične sisteme zavrgli ločeno.
n) Za polnjenje uporabljajte le polnilce, ki jih je predpisal WORX. Nikoli ne uporabljajte polnilcev, ki niso posebej namenjeni za polnjenje vašega akumulatorja. Polnilec, ki je lahko primeren za polnjenje ene vrste akumulatorjev, lahko pri drugi povzroči nevarnost požara.
o) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja.
p) Akumulatorje shranjujte izven dosega otrok.
q) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju.
r) Če orodja ne uporabljate, iz njega odstranite akumulator.
s) Akumulatorje odlagajte skladno s predpisi.

SYMBOLE

	Zaradi zmanjševanja nevarnosti poškodb, se temeljito seznanite z navodili za uporabo
	Opozorilo
	Uporabljajte zaščito za ušesa
	Uporabljajte zaščito za oči
	Nosite zaščitno masko za prah
	Nosite zaščitne rokavice
	Ne izpostavljajte dežju ali vodi
	Prepovedano sežiganje
	Akumulatorjev ne zavrzite skupaj z ostalimi odpadki, temveč jih dostavite na mesto za ločeno zbiranje odpadkov
	Vrtanje

	Vijačenje
	Udarno vrtanje
	Les
	Kovina
	Opeka
	Hitro
	Počasi

NAVODILA ZA UPORABO

OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila.

NAMEN UPORABE (ZA WX174 WX174.1 WX174.2 WX174.9)

Strojček je namenjen za vijačenje vijakov ter vrtanje v les, kovino ali plastiko.

Strojček je namenjen za udarno vrtanje v opeko, beton in kamne, z njim pa lahko vrtate tudi v les, kovino in plastiko.

SESTAVLJANJE IN NAČIN UPORABE

DEJANJE SLIKA
PRED ZAČETKOM UPORABE
Preverjanje stanja napolnjenosti akumulatorja Glejte Sliko A1
Odstranjevanje akumulatorja Glejte Sliko A2
Polnjenje akumulatorja Glejte Sliko A3
Nameščanje akumulatorja Glejte Sliko A4
SESTAVLJANJE

PRILAGAJANJE ČELJUSTI

OPOZORILO: Pri menjavi dodatkov vedno sprostite stikalo za vklop in strojček odklopite z vira napajanja. Pred vklopom strojčka poskrbite, da bo nastavek dobro pritrjen. Če je čeljust poškodovana ali nastavek ni dobro pritrjen, to lahko povzroči telesne poškodbe.

-- Odstranjevanje nastavkov Glejte Sliko B1
-- Vstavljanje nastavkov Glejte Sliko B2
Sestavljanje kljuke pasu ter zaskočnika nastavkov	Glejte Sliko C1, C2, C3, C4
NAČIN UPORABE
PREKLOP VRTENJA PROTI LEVI/DESNIOPOZORILO:Nikoli ne spreminjajte smeri vrtenja,če se čeljust šeni zaustavila!	Glejte Sliko D1, D2, D3
GUMB ZA PREKLOP HITROSTI	Glejte Sliko E
PRILAGODITEV NAVORAVRTANJE, VIJAČENJE, UDARNO VRTANJE	Glejte Sliko F
UPORABA STIKALA ZA VKLOP/IZKLOPOPOZORILO:Strojčka ne uporabljajte dlje časa pri nizkem številuvrtljajev, saj se bo začel pregrevati.	Glejte Sliko G

LED INDIKATOR

Ko malenkost pritisnete na stikalo za vklop/izklop, se vklopi LED lučka, katera se 20 sekund po sprostitvi stikala za vklop/izklop ugasne.

Strojček in akumulator imata vgrajen zaščitni sistem. Ko LED lučka na hitro utripa in se nato ugasne, bo sistem samodejno prekinil napajanje strojčka in zaščitil kapaciteto akumulatorja. Če bosta strojček in/ali akumulator izpostavljena enemu od naslednjih pogojev, se bo strojček samodejno izklopil:

• Preobremenitev: Strojček je pri preobremenitvi izpostavljen prekomerni porabi električnega toka. V tem primeru sprostite stikalo za vklop/izklop in odpravite vzrok preobremenitve. Nato znova aktivirajte stikalo za vklop/izklop in nadaljujte z delom.
• Pregrevanje: Strojček se zaradi zgoraj navedenih razlogov noče zagnati, ker se je slednji ali akumulator pregrel. V tem primeru počakajte, da se strojček in akumulator ohladita in šele nato nadaljujte z delom.
• Nizka napetost akumulatorja: Preostala kapaciteta akumulatorja je prenizka in strojček ne deluje. V tem primeru odstranite akumulator in ga napolnite.

OPOZORILO: Če želite vklopiti lučko, pritisnite stikalo za vklop/izklop in poskrbite, da bo preklop za vrtenje proti levi/desni na desni ali levi strani.
