NÁVOD NA OBSLUHU WX174.9 WORX

* Štandardná dodávka neobsahuje všetko zobrazené či opísané príslušenstvo.

TECHNICKÉ ÚDAJE

Typ WX174 WX174.1 WX174.2 WX174.9 ( 174 - označenie stroja, zástupca Vrtačka napájaná batériou)

WX367 WX367.9 (3- označenie zariadenia, zástupca Vrtacie kladivo)

		WX174 WX174.1 WX174.2	WX174.9 WX367 WX367.9
Menovité napätie		20V=Max**
Otáčky na vol'nobeh		0-430/0-1600/min
Menovitá nárazová energia /0-6400/0-24000bpm
Polohy spojky 15+118+1+1
Max. krút. moment 50N.m
Priemer skľučovadla		13mm
Max. vřtací výkon	Ocel' 13mm
	Drevo 35mm
	T e h l o v é murivo	/		16mm
	Betónu	/		13mm
Hmotnosť stroja		1.29kg	0.92kg	1.34kg	0.98kg

** Napätie merané bez prevádzkového zaťaženia. Počiatočné nabitie batérie dosahuje maximálne 20Voltov. Nominálne napätie je 18Voltov.

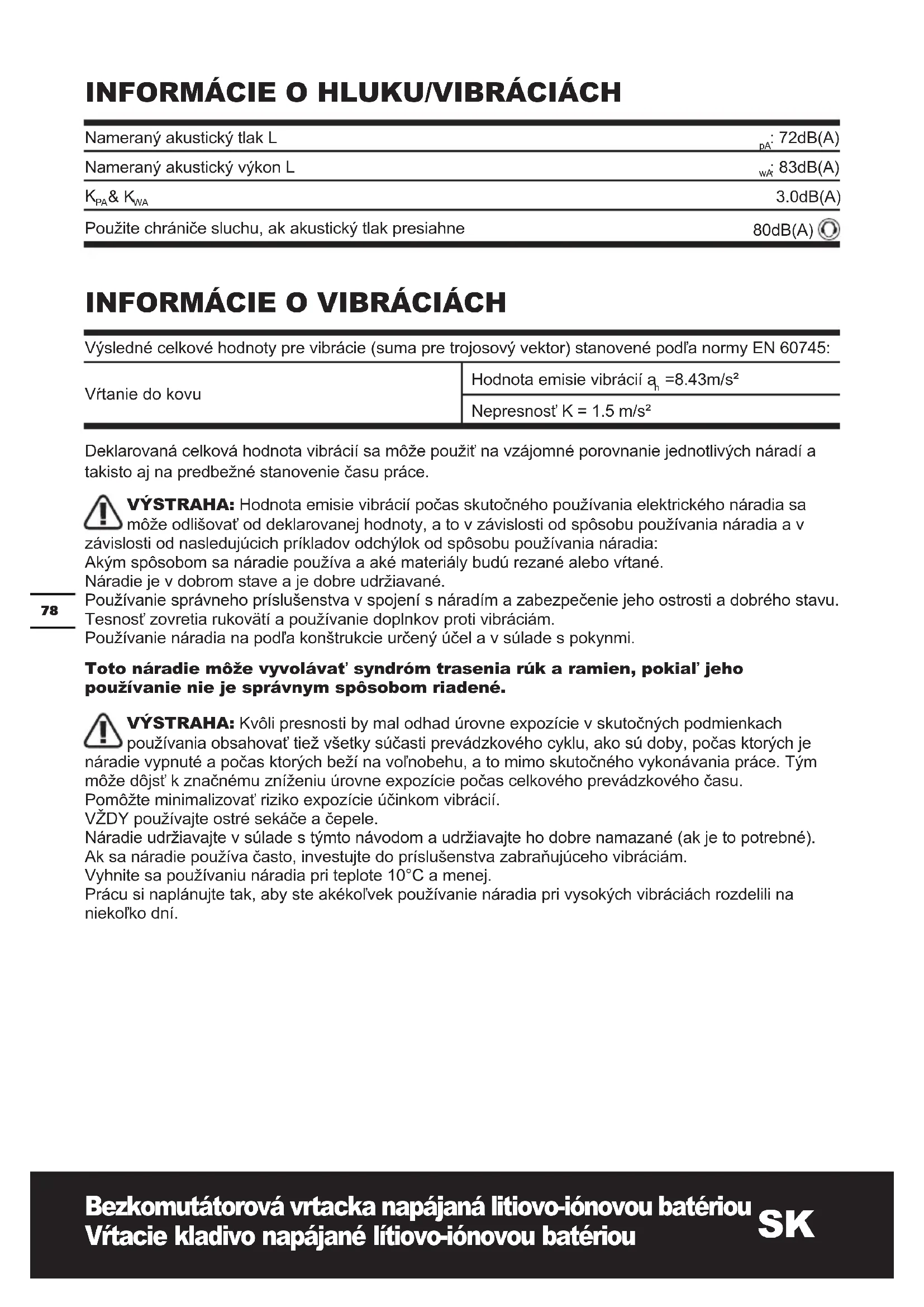

INFORMÁCIE O HLUKU/VIBRÁCIÁCH

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 60745:
Vřtanie do kovu	Hodnota emisie vibrácií a_n = 8.43 m/s^2
	Nepresnost’ K = 1.5 m/s ^2

Deklarovaná celková hodnota vibrácií sa môže použit' na vzájomné porovnanie jednotlivých náradí a takisto aj na predbežné stanovenie času práce.

VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a vlosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia:

Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vítané.

Náradie je v dobrom stave a je dobre udržiavané.

Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu.

Tesnost' zovretia rukováti a používanie doplnkov proti vibráciám.

Používanie náradia na podľa konštrukcie určený účel a v súlade s pokynmi.

Toto náradie môže vyvolávat' syndróm trasenia rúk a ramien, pokial' jeho používanie nie je správnym spôsobom riadené.

VÝSTRAHA: Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovat' tiež všetky súčasti prevádzkového cyklu, ako sú doby, počas ktorých je lie vypnuté a počas ktorých beží na vol'nobehu, a to mimo skutočného vykonávania práce. Tým dôjst' k značnému zníženiu úrovne expozície počas celkového prevádzkového času.

Pomôžte minimalizovat' riziko expozície účinkom vibrácií.

Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám.

Vyhnite sa používaniu náradia pri teplote 10°C a menej.

Prácu si naplánujte tak, aby ste akékol'vek používanie náradia pri vysokých vibráciách rozdelili na niekol'ko dní.

	WX174	WX174.1	WX174.2	WX174.9	WX367	WX367.9
Nabíjačka 111/1/
Batéria 221/2/
Hrot Skrutkovača	1	1	/	1	1	1	1
Háčik	1	1	1	1	1	1	1
Príchytka nástrojov	1	1	1	1	1	1	1
158 príslušenstvo	/	/	1	/	/	/	/

Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Používajte kvalitné značkové príslušenstvo. Typ príslušenstva zvolte podľa typu vykonávanej práce. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.

BEZPEČNOSTNÉ POKYNY PRE VŘTAČKY

1. Pri práci s príklepovými vřtačkami používajte chrániče sluchu. Vystavenie nadmernému hluku môže spôsobit' stratu sluchu.
2. Používajte prídavné rukoväti, dodané s náradím. Ak stratíte nad náradím kontrolu, môže dôjst' k zraneniu osôb.
3. Tam, kde by sa nástroj pri práci mohol dostat' do kontaktu so zakrytými vodičmi, náradie držte za izolované časti pre uchopenie náradia. Elektrický kontakt nástroja so „živým“ vodičom spôsobí, že všetky kovové časti vítačky budú pod napätím.

BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BATÉRIÍ

a) Nepokúšajte sa demontovat', rozoberat' alebo rozrezávat' batérie alebo jej články.
b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjst' k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva,

udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, klůčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobit' prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobit' popáleniny alebo požiar.

c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku.
d) Nevystavujte batériu mechanickým rázom.
e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekárske ošetrenie.
f) Ak dôjde k požitiu kvapaliny z batérie, vyhl'adajte okamžite lekárske ošetrenie.
g) Udržujte batérie čisté a suché.
h) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.
i) Batéria musí byt' pred použitím nabitá. Vždy postupujte podl'a uvedených pokynov a používajte správny postup nabíjania.
j) Nenechávajte batériu nabíjat', ak nebude batéria použitá.
k) Po dlhodobom uložení budete možno musiet' vykonat' niekol'ko cyklov nabíjania a vybíjania, aby batéria

dosiahla svoj maximálny výkon.
I) Batéria poskytuje najvyšší výkon, ak sa používa pri bežnej izbovej teplote (20°C ± 5°C).
m) Pri likvidácii batérií oddel'te od seba batérie s odlišnými elektrochemickými systémami.
n) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnost'ou WORX. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže pri použití iného typu batérie vytvárat' riziko spôsobenia požiaru.
o) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením.
p) Ukladajte batérie mimo dosahu detí.
q) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.
r) Ak sa zariadenie nepoužíva, vyberte z neho batériu.
s) Vykonávajte riadnu likvidáciu batérie.

SYMBOLY

	Kvôli zníženiu rizika poranenia je potrebné, aby si používatel' najprv prečítal návod.
	Výstraha
	Používajte ochranu sluchu
	Používajte ochranné prostriedky zraku
	Používajte protiprachovú masku
	Používajte ochranné rukavice

	Nevystavujte dažd'u alebo vode
	Nevystavujte ohňu
	Batérie nezahadzujte. Vyčerpané batérie odneste do miestneho zberného (recyklačného) miesta špeciálneho odpadu
	Vřtanie
	Skrutkovanie
	Príklepové vřtanie
	Drevo
	Kov
	Tehla
	Vysoké otáčky
	Nízke otáčky

NÁVOD NA POUŽITIE

POZNÁMKA: Pred tým, ako náradie použijete, prečítajte si návod na použitie.

POUŽÍVANIE PODL'A URČENIA(PRE WX174 WX174.1 WX174.2 WX174.9)

Toto náradie je určené na zaskrutkovávanie a uvolňovanie skrutiek, ako aj na vítanie do dreva, kovu a plastov.

POUŽÍVANIE PODL'A URČENIA (PRE WX367 WX367.9)

Táto vřtačka je určená na príklepové vřtanie do tehál, betónu a kameňa, rovnako ako na vřtanie do dreva, kovu a plastu.

MONTÁŽ A OBSLUHA

VYKONÁVANÝ ÚKON	OBRÁZOK
PRED ZAČATÍM PRÁCE
Kontrola stavu nabitia batérie Pozri Obr. A1
Vybratie batérie Pozri Obr. A2
Nabíjanie batérie Pozri Obr. A3
Nasadenie batérie Pozri Obr. A4
ZOSTAVENIE

NASTAVENIE SKL'UČOVADLA

VAROVANIE: Pri vykonávaní výmeny príslušenstva vždy zaistite spúšťací spínač a odpojte náradie od napájacieho zdroja. Pred spustením náradia sa vždy uistite, či je riadne upnutý pracovný oj. Poškodenie skľučovadla alebo uvoľnenie pracovného nástroja môže viest’ k spôsobeniu zranenia.

Vyberanie nástrojov	Pozri Obr. B1
Upínanie nástrojov	Pozri Obr. B2
Upevnenie háčika na remeň a príchytky nástrojov	Pozri Obr. C1, C2, C3, C4
OBSLUHA
OVLÁDANIE SMERU OTÁČANIA DOPREDU/DOZADUVAROVANIE:Smer otáčania nikdy nemeňte, kým sa motor otáča, počkajte, kým sa stroj zastaví!	Pozri Obr. D1,D2,D3
DVOJRÝCHLOSTNÁ PREVODOVKA	Pozri Obr. E
NASTAVENIE MOMENTU A OVLÁDANIE VŘTANIA, SKRUTKOVANIA ALEBO PRÍKLEPOVÉHO VŘTANIA	Pozri Obr. F

POUŽITIE SPÍNAČA ZAPNUTÉ/VYPNUTÉ

VAROVANIE: Nenechajte náradie dlhší čas pracovať pri nízkych otáčkach,

inak sa prehreje.

Pozri Obr. G

INDICATEUR LED

Pred činnost'ou sa po slabom stlačení hlavného vypínača rozsvieti LED indikátor a po 20 sekundách po uvoľnení hlavného vypínača zhasne.

Toto náradie a batéria sú vybavené ochranným systémom. Ak bude LED kontrolka rýchlo blikat' a ked' zhasne, systém automaticky odpojí napájanie náradia, aby bola predlžená prevádzková životnosť batérie. Náradie sa počas práce automaticky zastaví, ak sa dostane toto náradie alebo batéria do jedného z nasledujúcich stavov:

• Pret'aženie: Náradie je ovládané spôsobom, pri ktorom je odoberaný abnormálne vysoký prúd. V takej situácii uvol'nite spúšťací spínač na náradí a ukončite prácu, ktorá spôsobila pret'aženie náradia. Potom znovu stlačte spúšťací spínač, aby došlo znovu k spusteniu náradia.
• Prehriatie: Ak nedôjde pri vyššie uvedenom stave k spusteniu náradia, došlo k prehriatiu náradia a batérie. V takej situácii nechajte náradie a batériu pred opätovným stlačením spúšťacieho spínača dostatočne vychladnút.
• Nízke napätie batérie: Zostávajúca kapacita batérie je príliš nízka a náradie nebude pracovat'. V takom prípade vyberte batériu a vykonajte jej nabitie.

Posuvný spínač na hornej časti vítačky prepínajúci smer otáčania je v polohe zablokované. Odblokujte spínač presunutím do požadovaného smeru otáčania. Potlačte vypínač a vítačka sa začne otáčat'. (Pozri Obr.B)

2. VŘTAČKA SA ZASTAVÍ SKÓR, AKO JE SKRUTKA ÚPLNE PRITIAHNUTÁ. PREČO?

Overte nastavenie krútiaceho momentu na nastavovacom krúžku, ktorý sa nachádza medzi skľučovadlom a telom vítačky. Poloha 1 znamená najnižší moment (silu na zakrúcanie skrutiek), poloha 15 (WX174)/ poloha 18 (WX367) poskytuje najvyšší moment (silu na zakrúcanie skrutiek). Poloha 📋 je určená na príklepové vrtanie . Prispôsobte nastavenie krútiaceho momentu pre čo najlepšie výsledky prestavením krúžku na vyššiu hodnotu (Pozri obr. E).

3. NEDOKÁŽEM DO NABÍJAČKY ZASUNÚŤ BATÉRIU. PREČO?

Batériu je možné do nabíjačky zasunút' iba jedným smerom. Otočte batériu tak, aby ju bolo možné zasunút' do štrbiny; počas nabíjania by mal indikátor svietit' na červeno.

4. PREČO SA VÝDRŽ JEDNOTKY BATÉRIÍ MENÍ

Problémy s dížkou nabíjania, dlhšie obdobie nečinnosti môžu znížit' kapacitu batérií a tým aj prevádzkový čas. Dá sa to napravit', ak necháte batérie prejst' niekoľkými cyklami nabitia a vybitia vo vrtačke. Náročné činnosti, ako zakrúcanie vel'kých skrutiek do tvrdého dreva, spotrebujú energiu batérie rýchlejšie ako menej náročné činnosti. Jednotku batérií nenabíjajte pri teplote pod 0°C ani nad 45°C, inak to negatívne ovplyvní jej výkon.

ÚDRŽBA

Vaše náradie si nevyžaduje žiadne dodatočné mazanie ani údržbu.

Vaše náradie si nevyžaduje žiadny servisný zásah. Svoje náradie nikdy nečistite vodou alebo chemickými čistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste. Vetracie otvory motora udržiavajte čisté. Ovládacie prvky zbavujte prachu.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Elektrické výrobky sa nesmú likvidovat spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.

VYHLÁSENIE O ZHODE

My,

POSITEC Germany GmbH

Vyhlasujeme, že tento výrobok

Funkcia: Vrtanie/ Ut'ahovanie a uvol'ňovanie skrutiek, matíc

Zodpovedá nasledujúcim smerniciam:

2006/42/EC

2004/108/EC

2011/65/EU

Spíňa posudzované normy

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Osoba oprávnená za zostavenie technického súboru:

Názov: Russell Nicholson

Adresa: Positec Power Tools (Europe)

Zástupca vrchnej konštrukčnej kancelárie,

Testovanie & Certifikácia
