INSTRUKCJA OBSŁUGI WX330.1 WORX

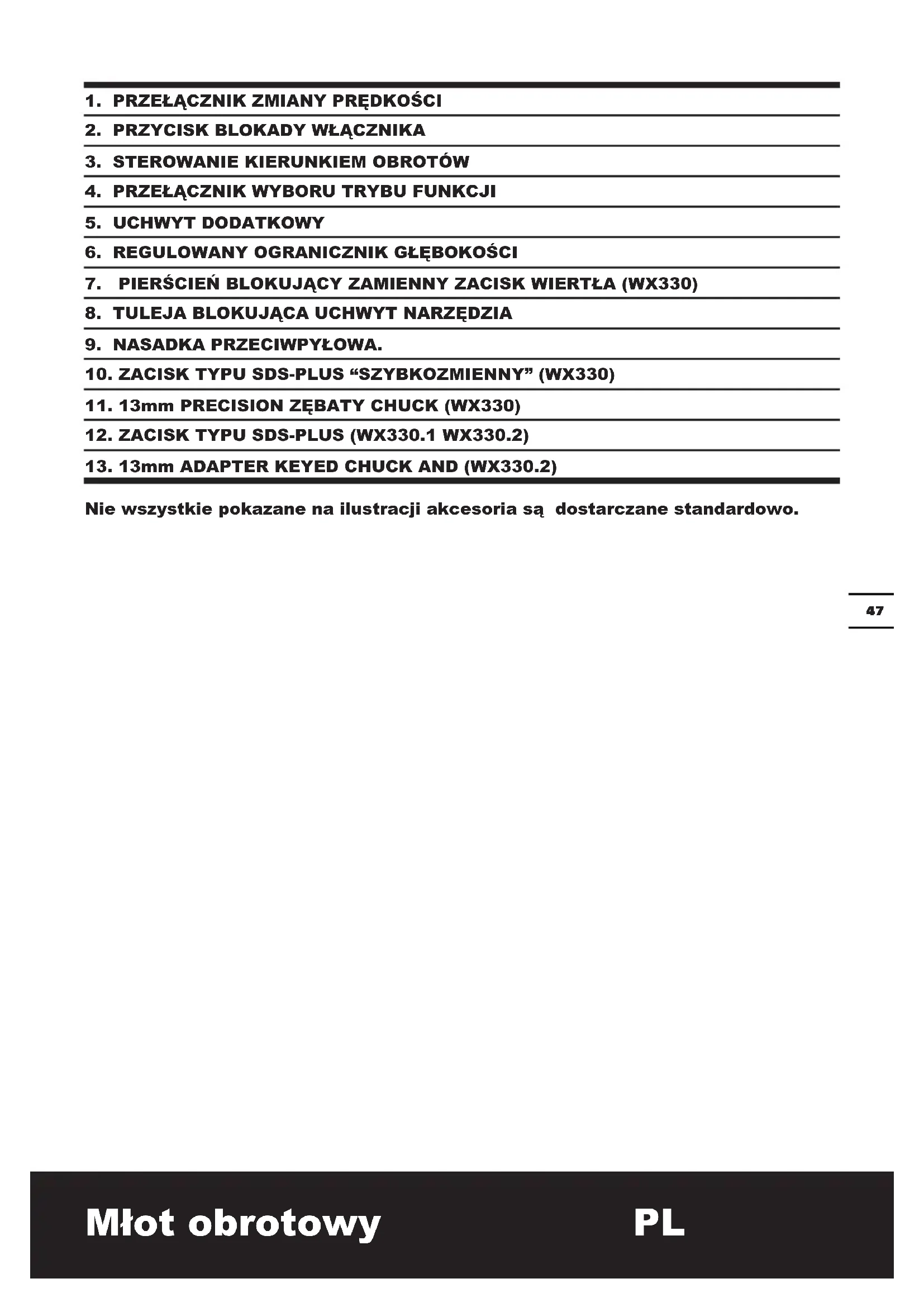

Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.4948 Młot obrotowy PL DANE TECHNICZNE Typ WX330 WX330.1 WX330.2 (330 - 359-označenie strojov, zástupca vŕtacie kladivo) Napięcie znamionowe 220-240V~50/60Hz Moc znamionowa 710W Prędkość znamionowa bez obciążenia 0-1050/min Liczba udarów 0-4600bpm Energia uderzania 2.7J Podwójna izolacja /II Chuck pojemność max. 13mm Maks. zdolność wiercenia Beton 26mm Stal 13mm Drewno 30mm Masa urządzenia 2.7kg

INFORMACJE O HAŁASIE

Podczas testu w trybie młotu i wiercenia Ciśnienia akustycznego ważony L

= 91dB Mocy akustycznej L

: 3dB(A) Podczas testu wyłącznie w trybie młotu, według 2000/14/EC

= 105dB Nosić ochronniki słuchu, gdy ciśnienie akustyczne wynosi ponad 80dB(A) INFORMACJE WIBRACJE Łączne wartości wibracji, określone według EN60745 Wiercenie z funkcją młota w betonie Wartość emisji wibracji a h,HD =12.248m/s

Dłutowanie Wartość emisji wibracji a h,Cheq =11.702m/s

Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być użyta we wstępnej ocenie narażenia.4948 Młot obrotowy PL OSTRZEŻENIE: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia: Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane. Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji. Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje. Należy ZAWSZE używać ostrych dłut, wierteł i ostrzy Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach) Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy unikać używania narzędzi w temperaturach 10

C lub niższych Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni. AKCESORIA /ILOŚĆ. WX330 WX330.1 WX330.2 Uchwyt pomocniczy 1 1 1 Ogranicznik głębokości 1 1 1 Bity SDS wiertło 3 3 3 SDS telewizor z płaskim Chisel 1 1 1 Zacisk kluczykowy 13mm z kluczem 1 / / Zacisk wiertła z adapterem i kluczem / / 1 Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Używać dobrej jakości akcesoriów oznaczonych dobrze znanymi markami. Więcej szczegółów można znaleźć w rozdziale „Porady” w niniejszej instrukcji lub w opakowaniu akcesoriów. Personel sklepu może również udzielić pomocy i porad.5150 Młot obrotowy PL DODATKOWE INFORMACJE ODNOŚNIE BEZPIECZEŃSTWA

1. Używać ochrony słuchu. Hałas może

spowodować utratę słuchu.

2. Używać dodatkowych uchwytów

dostarczonych wraz z narzędziem. Utrata kontroli może spowodować obrażenia ciała.

3. Używać maski przeciwpyłowej.

4. Podczas wykonywania pracy,

gdy istnieje możliwość kontaktu narzędzia z ukrytymi przewodami, należy trzymać narzędzie za izolowane powierzchnie do chwytania. Kontakt z przewodem pod napięciem spowoduje także przepływ prądu w odsłoniętych częściach metalowych narzędzia i porazi operatora prądem. SYMBOLE Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami. Ostrzeżenie Podwójna izolacja Używać ochrony wzroku Używać ochrony słuchu Używać maski przeciwpyłowej Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.5150 Młot obrotowy PL OBSŁUGA UWAGA: Przed użyciem narzędzia należy uważnie przeczytać instrukcje. PRZEZNACZENIE Urządzenie jest przeznaczone do wiercenia udarowego w betonie, cegle i kamieniu, jak również do lekkich prac kucia. Nadaje się również do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywach sztucznych.

• Demontaż zamiennego zacisku wiertła OSTRZEŻENIE: Przed demontażem zamiennego zacisku wiertła zawsze wyjąć narzędzie lub wiertło! Z wiertłem skierowanym ku sobie, chwycić pierścień blokujący (7) zacisku SDS-plus “szybkozmiennego” i pociągnąć go mocno, po czym obrócić w bok. Zacisk SDS-plus “szybkozmienny” można teraz swobodnie zdjąć.

• Montaż zamiennego zacisku wiertła W przypadku montażu zacisku kluczykowego, chwycić zacisk kluczykowy dłonią, wcisnąć go tak głęboko, jak się da, po czym obrócić w bok, aż słyszalny będzie wyraźny odgłos zatrzaśnięcia. Zacisk kluczykowy zatrzaskuje się sam. Sprawdzić zablokowanie poprzez pociągnięcie zacisku kluczykowego. Wymiany dokonywać w podobny sposób.

Zwrócić uwagę, aby nie uszkodzić nasadki przeciwpyłowej (9) podczas zmiany narzędzi.

• ZAKŁADANIE Wyczyścić i lekko nasmarować wiertło przed założeniem. Włożyć oczyszczone z pyłu wiertło do uchwytu ruchem skrętnym, aż do zatrzaśnięcia. Wiertło blokuje się samo. Sprawdzić zablokowanie poprzez pociągnięcie narzędzia.

• WYJMOWANIE Odciągnąć tuleję blokującą uchwytu wiertła do tyłu (8) i wyciągnąć wiertło. OSTRZEŻENIE: Twój nowy młot obrotowy WORX generuje duże siły w celu szybkiego i efektywnego wykonywania pracy. Siły te mogą powodować, że wiertła SDS o niskiej jakości będą się łamać i blokować zacisk. W związku z tym zalecamy, aby stosować z tym narzędziem wyłącznie wiertła SDS wysokiej jakości.

3. MOCOWANIE WIERTŁA W UCHWYCIE

(WX330 WX330.2) OSTRZEŻENIE: Nie stosować narzędzi bez systemu SDS-plus do wiercenia udarowego lub dłutowania! Przed zamontowaniem wiertła w zacisku kluczykowym 13 mm, włożyć wiertło pomiędzy szczęki zacisku tak daleko, jak to jest możliwe. Upewnić się, czy wiertło znajduje się w środku szczęk uchwytu. Użyć dostarczonego klucza do uchwytu, są trzy otwory do wkładania klucza. Należy kolejno wkładać klucz i dociskać każdy z otworów, a nie tylko jeden. Wiertło jest teraz zablokowane w uchwycie. Wiertło można wyjąć wykonując powyższą procedurę w odwrotnej kolejności (Zob. B ).

• Zakładanie zacisku wiertła Aby móc wykonywać prace z użyciem narzędzi nie wyposażonych w system SDS-plus (np. wiertła o budowie cylindrycznej), należy stosować odpowiedni zacisk wiertła. Włożyć adapter (14) zacisku wiertła (13) ruchem skrętnym do zacisku SDS-plus (10), aż będzie słyszalny odgłos blokowania. Adapter blokuje się sam. Sprawdzić zablokowanie poprzez pociągnięcie zacisku wiertła.

• Demontaż zacisku wiertła Aby zdemontować zacisk wiertła (13), pociągnąć tuleję blokującą (8) do tyłu i trzymając ją w tym położeniu wyjąć zacisk wiertła z uchwytu narzędzia.

Wcisnąć, aby rozpocząć i zwolnić, aby zatrzymać narzędzie. To narzędzie posiada regulator prędkości (1), który zwiększa prędkość przy mocniejszym wciskaniu przycisku –5352 Młot obrotowy PL prędkość jest sterowana w zależności od siły wciskania przycisku. ( Zob. D)

6. PRZYCISK BLOKADY WŁĄCZNIKA

Wcisnąć włącznik/wyłącznik (1), a następnie przycisk blokujący (2) (Zob. D ), zwolnić najpierw włącznik/wyłącznik, a następnie przycisk blokujący. Przycisk jest teraz zablokowany do ciągłej pracy. Aby wyłączyć narzędzie, należy nacisnąć i zwolnić włącznik/wyłącznik.

Nasunąć uchwyt na wiertarkę i obracać do żądanego położenia. Aby zablokować uchwyt dodatkowy, obrócić uchwyt zgodnie z ruchem zegara. Aby poluzować uchwyt dodatkowy, obrócić uchwyt przeciwnie do ruchu zegara (Zob. E). OSTRZEŻENIE! Zawsze należy używać uchwytu dodatkowego.

8. STEROWANIE KIERUNKIEM

OBROTÓW Do wiercenia i wkręcania używać obrotów oznaczonych “ ”(dźwignię przesunąć w lewo). Odwrotnego kierunku oznaczonego “ ”(dźwignię przesunąć w prawo) należy używać jedynie do wykręcania wkrętów oraz do uwalniania zablokowanego wiertła. OSTRZEŻENIE! Nigdy nie należy zmieniać kierunku obrotów, gdy narzędzie wciąż się obraca. Należy poczekać aż się zatrzyma.

9. REGULOWANY OGRANICZNIK

GŁĘBOKOŚCI. Zamocować wiertło lub wkrętak w uchwycie. Poluzować zderzak ograniczający obracając uchwyt przeciwnie do ruchu zegara. Przesuwać zderzak ograniczający tak, aby odległość między końcem zderzaka i końcówką wiertła/wkrętaka była równa głębokości otworu (lub długości wkręta), który ma być wykonany. Następnie zablokować zderzak ograniczający obracając uchwyt zgodnie z ruchem zegara.

10. WYBÓR TRYBU FUNKCJI (Patrz F)

Działanie przekładni dla każdego zastosowania ustawia się za pomocą przełącznika wyboru trybu funkcji (4). W celu przełączania pomiędzy funkcjami, wcisnąć przycisk odblokowania (15) i obrócić przełącznik do żądanego trybu roboczego. Do wiercenia z jednoczesnym zastosowaniem udaru w betonie lub murze, wybrać pozycję wiercenie udarowe. Do wkręcania śrub, wiercenia w stali, drewnie i plastiku wybrać pozycję wiercenie. Do stosowania samego udaru – w przypadku lekkiego ciosania, dłutowania oraz prac rozbiórkowych, wybrać pozycję udar. OSTRZEŻENIE: Przełącznik wyboru trybu funkcji może być używany wyłącznie, gdy maszyna nie pracuje. OSTRZEŻENIE: Dłuższe używanie powoduje rozgrzanie się aluminiowej obudowy, nie dotykać.

WIERTARKI (UDAROWEJ) Jeśli narzędzie zbytnio się nagrzeje, ustawić prędkość na maksimum i pozwolić na 2-3 minutową pracę urządzenia bez obciążenia, aby schłodzić silnik. W przypadku betonu i muru należy zawsze używać wierteł SDS-plus z węglika wolframu. Do wiercenia w metalu należy używać tylko wierteł w dobrym stanie ze stali szybkotnącej. Podczas używania krótkich wkrętaków należy zawsze używać uchwytu magnetycznego. Tam gdzie to możliwe, należy stosować otwór pilotujący przed wierceniem otworu o większej średnicy. KONSERWACJA Przed dokonywaniem jakichkolwiek regulacji, obsługi technicznej lub konserwacji należy wyjąć wtyczkę z gniazdka. Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji. W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką.5352 Młot obrotowy PL Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. Jeśli uszkodzony zostanie przewód zasilający, aby uniknąć niebezpieczeństwa powinien zostać wymieniony przez producenta, przedstawiciela serwisu lub inną wykwalikowaną osobę. OCHRONA ŚRODOWISKA Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy je poddawać recyklingowi w odpowiednich zakładach. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego. DECLARATION OF CONFORMITY My, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Deklarujemy, że produkt, Opis Młot obrotowy WORX Typ WX330 WX330.1 WX330.2 (330 - 359-označenie strojov, zástupca vŕtacie kladivo) Funkcia: Zatĺkaní rôznych materiálov Jest zgodny z następującymi dyrektywami, Dyrektywa maszynowa 2006/42/EC Dyrektywa zgodności elektromagnetycznej 2004/108/EC Dyrektywa RoHS 2011/65/EU Normy są zgodne z EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-6 EN 60745-1 Osoba upoważniona do kompilacji pliku technicznego, Nazwa: Russell Nicholson Adres: Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK 2014/09/09 Yujin Tang Menedżer jakości POSITEC5554 Pneumatikus fúrókalapács HU
