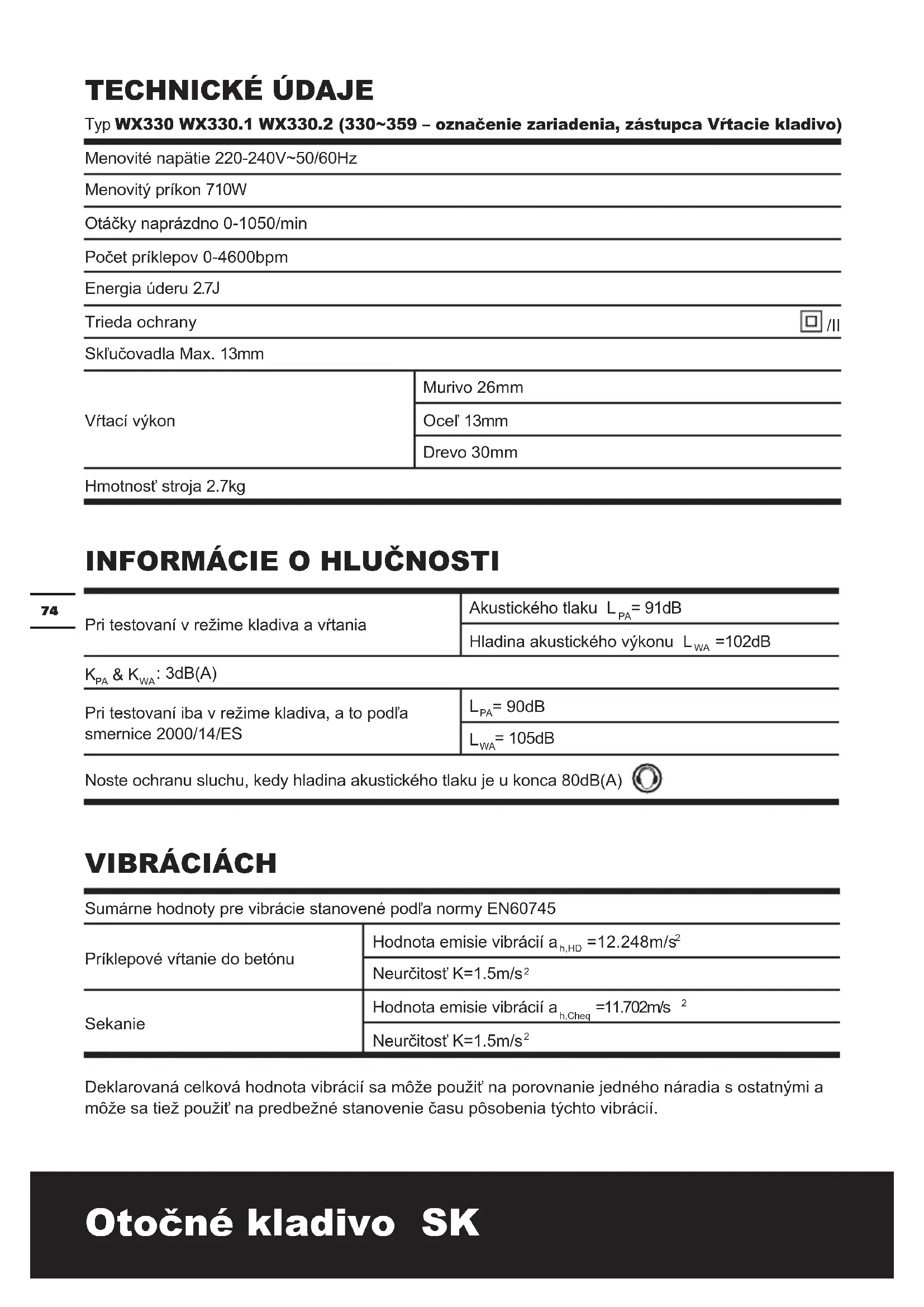

Štandardná dodávka neobsahuje všetko zobrazené, či popísané príslušenstvo.74 Otočné kladivo SK TECHNICKÉ ÚDAJE Typ WX330 WX330.1 WX330.2 (330~359 – označenie zariadenia, zástupca Vŕtacie kladivo) Menovité napätie 220-240V~50/60Hz Menovitý príkon 710W Otáčky naprázdno 0-1050/min Počet príklepov 0-4600bpm Energia úderu 2.7J Trieda ochrany /II Skľučovadla Max. 13mm Vŕtací výkon Murivo 26mm Oceľ 13mm Drevo 30mm Hmotnosť stroja 2.7kg

: 3dB(A) Pri testovaní iba v režime kladiva, a to podľa smernice 2000/14/ES

Sumárne hodnoty pre vibrácie stanovené podľa normy EN60745 Príklepové vŕtanie do betónu Hodnota emisie vibrácií a h,HD =12.248m/s

Deklarovaná celková hodnota vibrácií sa môže použiť na porovnanie jedného náradia s ostatnými a môže sa tiež použiť na predbežné stanovenie času pôsobenia týchto vibrácií.75 Otočné kladivo SK VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti na spôsobe používania náradia a v závislosti na nasledujúcich príkladoch odchýlok od spôsobu používania náradia: Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vŕtané. Náradie je v dobrom stave a je dobre udržiavané. Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu. Tesnosť zovretia rukovätí a používanie doplnkov proti vibráciám. Používanie náradia na podľa konštrukcie určený účel a v súlade s pokynmi. Toto náradie môže vyvolávať syndróme trasenia rúk a ramien pokiaľ jeho používanie nie je správnym spôsobom riadené. VÝSTRAHA: Kvôli presnosti odhad úrovne expozície v skutočných podmienkach používania by mal taktiež obsahovať všetky súčasti prevádzkového cyklu, ako sú doby, počas ktorých je náradie vypnuté a počas ktorých beží na voľnobehu, a to mimo skutočného vykonávania práce. Tým môže dôjsť k značnému zníženiu úrovne expozície počas celovej prevádzkovej doby. Pomôžte minimalizovať riziko expozície účinkom vibrácií. VŽDY používajte ostré sekáče a čepele. Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné). Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám. Vyhnite sa používaniu náradia pri teplote 10

C a menej. Prácu si naplánujte tak, aby ste akékoľvek používanie náradia pri vysokých vibráciách rozdelili do niekoľkých dní.

PRÍSLUŠENSTVO/MNOŽSTVO

WX330 WX330.1 WX330.2 Pomocná rukoväť 1 1 1 Zastavovač hĺbky 1 1 1 SDS vrtáky 3 3 3 Plochý sekáč SDS 1 1 1 13mm precízne skľúčidlo s ozubeným vencom 1 / / Skľúčidlo s adaptérom a kľúčom / / 1 Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Používajte kvalitné značkové príslušenstvo. Typ príslušenstva zvoľte podľa typu vykonávanej práce. Podrobnejšie informácie sú privalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.76 Otočné kladivo SK

hlučnosť môže spôsobiť stratu sluchu.

2. Používajte prídavné rukoväte

dodávané s náradím. Strata kontroly nad náradím môže viesť k úrazu.

3. Vždy používajte protiprachovú

izolované rukoväte pri vykonávaní operácií, kedy sa môže rezný nástroj dotknúť skrytého vedenia alebo vlastný sieťový kábel. Kontakt s “živou” vodičom sa nechránené kovové časti náradia “živé” a šoku operátora. SYMBOLY Kvôli zníženiu rizika poranenia je potrebné, aby si užívateľ najprv prečítal návod. Výstraha Dvojitá izolácia Používajte ochranné prostriedky zraku Používajte ochranu sluchu Používajte protiprachovú masku Elektrické výrobky neslobodno likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zariadených. O možnosti recyklácie sa informujte o miestnych úradov alebo u predajcu.77 Otočné kladivo SK

Stroj je určený na vŕtanie s príklepom do betónu, tehál a kameňa, ako aj pre ľahké sekacie práce. Je tiež vhodný pre vŕtanie bez príklepu do dreva, kovu, keramiky a plastov.

• Odstránenie výmenného skľúčidla VAROVANIE: Pred výmenou skľúčidla vždy vyberte pracovný nástroj! S vŕtačkou smerujúcou k vám uchopte aretačný krúžok (7) na rýchloupínacom skľúčidle typu SDS-plus, potiahnite k sebe a otočte. Rýchloupínacie skľúčidlo typu SDS-plus sa otvorí a uvoľní pracovný nástroj.

• Montáž výmenného skľúčidla Pri montáži precízneho skľúčidla pre bežné vŕtanie (12) uchopte skľúčidlo celou rukou, potiahnite až na doraz, otočte, kým ho nepočujete zaklapnúť na miesto. Precízne skľúčidlo sa zaaretuje automaticky. Aretáciu overte potiahnutím za skľúčidlo. Týmto spôsobom vykonajte ďalšie výmeny skľúčidla.

Pri vkladaní a vyberaní vrtákov dajte pozor, aby ste nepoškodili gumenú protiprachovú čiapočku (9)

• VKLADANIE Pred vložením vrtáka jeho driek otrite a jemne naolejujte. Očistený vrták vložte do skľúčidla a potočte, kým nezapadne. Adaptér sa aretuje automaticky. Aretáciu skontrolujte potiahnutím za skľúčidlo.

• VYBRATIE Potiahnite dozadu aretačný krúžok na skľúčidle (8) a vrták vytiahnite von. POZOR! Vaše nové vŕtacie kladivo WORX vyvíja značné sily, aby ste prácu ukončili rýchlo a efektívne. Tieto značné sily môže spôsobiť, že SDS-plus vrtáky horšej kvality sa môžu zlomiť a zablokovať skľúčidlo. Odporúčame preto používať iba kvalitné SDS-plus vrtáky.

3. VKLADANIE KLASICKÝCH VRTÁKOV

DO SKĽÚČIDLA S KĽÚČOM (WX330 WX330.2) VAROVANIE: Nástroje bez upínacieho systému SDS-plus nepoužívajte pre príklepové vŕtanie ani sekanie! Pred nasadením klasického vrtáka namontujte 13 mm čeľusťové skľúčidlo s kľúčom, zasuňte vrták medzi čeľuste až na doraz. Postarajte sa, aby bol vrták v strednej polohe medzi čeľusťami. Potom zasuňte kľúč do jedného z troch otvorov na skľúčidle. Postupne skľúčidlo uťahujte v každom z troch otvorov a nie iba v jednom z nich. Tým je vrták uchytený v skľúčidle. Vrták sa vyberá opačným postupom (Viď B).

• Nasadenie skľúčidla vŕtačky Pri práci so štandardnými vrtákmi bez pozdĺžnej drážky treba použiť vhodné skľúčidlo. Do SDS-plus skľúčidla (10) vložte adaptér (14) pre vŕtacie skľúčidlo (13), kým nezačujete zvuk aretácie. Adaptér sa aretuje automaticky. Aretáciu skontrolujte potiahnutím za skľúčidlo.

• Vybratie skľúčidla vŕtačky Pri vyberaní skľúčidla (13) potiahnite aretačný krúžok (8) dozadu, podržte ho tam a vytiahnite vrták z čeľuste.

Stlačením vypínača sa náradie zapne, pustením vypínača sa náradie vypne. Tento nástroj má regulátor otáčok (1), ktorý zvyšuje otáčky tým viac, čím silnejšie sa stlačí vypínač – otáčky sa regulujú zmenou prítlačnej sily na vypínač (Viď D).

6. ARETAČNÉ TLAČÍTKO ZAPNUTIA

Stlačte vypínač on/off (1) a potom ho zablokujte tlačidlom (2) (Viď D); najskôr uvoľnite vypínač on/off a potom blokovacie tlačidlo. Vypínač je týmto zablokovaný a náradie je stále zapnuté. Ak chcete náradie vypnúť, stačí stlačiť a pustiť vypínač on/off.78 Otočné kladivo SK

Nasuňte rukoväť na vŕtačku a otočte ju do želanej polohy. Prídavnú rukoväť upevníte otáčaním rukoväte doprava. Otáčaním doľava rukoväť uvoľníte (Viď E). Varovanie: Vždy používajte prídavnú rukoväť.

8. OVLÁDANIE SMERU OTÁČANIA

S vŕtačkou smerujúcou od vás potlačte páčku (3) prepínania smeru otáčania doľava “ “ a nastavte otáčanie doprava. Prepnutie na otáčanie doľava sa dosiahne posunutím páčky (3) doprava“ “. VAROVANIE: Smer otáčanie nikdy nemeňte, pokým sa motor otáča, počkajte, kým sa stroj zastaví.

9. NASTAVITEĽNÝ HĹBKOVÝ DORAZ

Do skľúčidla nasaďte vrták alebo skrutkovací bit. Povoľte aretáciu hĺbkovej zarážky otočením rukoväte doľava. Posúvajte hĺbkovú zarážku pokiaľ vzdialenosť medzi zarážkou a koncom vrtáka/skrutkovacieho bitu odpovedá želanej hĺbke otvoru/dĺžke skrutky. Potom opäť zaaretujte hĺbkovú zarážku otočením rukoväte doprava.

10. VOĽBA PREVÁDZKOVÉHO REŽIMU

(Viď F) Prevádzkový režim prevodovky sa pre každý typ použitia nastaví voličom režimu (4). Prepnutie režimu sa dosiahne zatlačením blokovacieho tlačidla (15) a otočením voliča do želaného režimu. Poloha príklepového vŕtania je vhodná pre vŕtanie sprevádzané údermi do muriva alebo betónu. Pre funkciu skrutkovača, vŕtanie do dreva, kovu alebo plastu zvoľte režim vŕtania. Režim kladiva – ľahké osekávanie, sekanie a demolačné práce. VAROVANIE: Volič prevádzkového režimu sa smie používať iba ak sa motor neotáča. VAROVANIE: Pri dlhšom používaní sa hliníkový kryt náradia môže silne zohriať, nedotýkajte sa ho

KLADIVOM (HAMMER) Ak sa vaše náradie príliš zahreje, nastavte maximálne otáčky a nechajte motor bežať naprázdno 2-3 minúty. SDS-plus vrtáky s britmi z karbidu wolfrámu (WC) sú vhodné pre vŕtanie do betónu a muriva. Pri vŕtaní do kovu, používajte iba HSS vrtáky v dobrom stave. Ak používate krátke bity skrutkovača, vždy používajte ich magnetický držiak. Ak je to možné, pri vŕtaní väčších otvorov vždy miesto predvŕtajte menším priemerom vrtáka. ÚDRŽBA Pred vykonaním akéhokoľvek nastavovania, opráv a údržby odpojte náradie od siete. Vaše náradie nevyžaduje žiadne dodatočné mazanie ani údržbu. Vaše náradie nevyžaduje žiadny servisný zásah. Svoje náradie nikdy nečistite vodu alebo chemickými čistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste. Vetracie otvory motora udržiavajte čisté. Ovládacie prvky zbavujte prachu. Cez vetracie štrbiny občas možno vidieť iskrenie komutátora. Je to normálny stav a nepoškodzuje to vaše náradie. Ak dôjde k poškodeniu napájacej šnúry, nechajte ju bezpečne vymeniť u výrobcu, v servise alebo inou príslušne kvalikovanou osobou.

PROSTREDIA Elektrické výrobky neslobodno likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zariadených. O možnosti recyklácie sa informujte o miestnych úradov alebo u predajcu.79 Otočné kladivo SK

My, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Vyhlasujeme, že tento výrobok Popis WORX Otočné kladivo cirkulárka Typ WX330 WX330.1 WX330.2 (330~359 – označenie zariadenia, zástupca Vŕtacie kladivo) Funkcia Príklepové vŕtanie do rôznych materiálov Zodpovedá nasledujúcim smerniciam: Smernica o strojových zariadeniach 2006/42/ES Smernica o elektromagnetickej kompatibilite 2004/108/ES Smernica RoHS (o nebezpečných látkach) 2011/65/EU Spĺňa posudzované normy: EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-6 EN 60745-1 Osoba oprávnená za zostavenie technického súboru: Názov: Russell Nicholson Adresa: Positec Power Tools (Europe) Ltd, P. O. Box 152, Leeds, LS10 9DS, UK 2014/09/09 Yujin Tang Vedúci oddelenia kvality rmy POSITECCopyright © 2014, Positec. All Rights Reserved.
