NÁVOD NA OBSLUHU DLite WX125.3 WORX

Menovité napätie 12V Otáčky na voľnobeh 0-330 / 0-1200/min Počet polôh spojky 15+1 Max. krút. moment (mäkké/tvrdé) 14/24N.m Priemer skľučovadla 10mm Max. vŕtací výkon Oceľ 10mm Drevo 20mm Hmotnosť stroja 1.0kg

Nameraný akustický tlak L

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 60745: Vŕtanie do kovu Hodnota emisie vibráciía

= 1,24m/s² Nepresnosť K = 1,5m/s² Uťahovanie skrutiek bez príklepu Hodnota emisie vibrácií a

= 0,72m/s² Nepresnosť K = 1,5m/s² Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia: Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vŕtané. Náradie je v dobrom stave a je dobre udržiavané. Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu. Tesnosť zovretia rukovätí a používanie doplnkov proti vibráciám. Používanie náradia na účel určený podľa konštrukcie a v súlade s pokynmi.87

Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovať taktiež všetky súčasti prevádzkového cyklu, ako súčasy, keď je náradie vypnuté a keď beží na voľnobehu, a to mimo skutočného vykonávania práce. Tým môže dôjsť k značnému zníženiu úrovne expozície počas celového prevádzkového času. Pomôžte minimalizovať riziko expozície účinkom vibrácií. VŽDY používajte ostré sekáče a čepele. Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné). Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám. Vyhnite sa používaniu náradia pri teplote 10

C a menej. Prácu si naplánujte tak, aby ste akékoľvek používanie náradia pri vysokých vibráciách rozdelili na niekoľko dní.

wX125 wX125.1 wX125.3 wX125.4 Batériový zdroj (1,3Ah) 1 2 1 2 Nabíjačka 3 h 3 h 30 min. 30 min. Skrutkovací adaptér 1 1 1 1 Súprava príslušenstva 40ks / / / / wX125.5 wX125.6 wX125.7 wX125.9 Batériový zdroj (1,3Ah) 1 2 1 / Nabíjačka 3 h 1 h 1 h / Skrutkovací adaptér / 1 1 1 Súprava príslušenstva 40ks 1 / / / Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Používajte kvalitné značkové príslušenstvo. Typ príslušenstva zvoľte podľa typu vykonávanej práce. Podrobnejšie informácie súpribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.88

Strata kontroly nad náradím môže mať za následok poranenie.

Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom.

Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobiť prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobiť popáleniny alebo požiar.

Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže pri použití iného typu batérie vytvárať riziko spôsobenia požiaru.

Toto náradie je určené na zaskrutkovávanie a uvoľňovanie skrutiek,ako aj na vŕtanie do dreva, kovu a plastov.

Nabíjačka sa dodáva s jednotkou lítiových batérií osadených v náradí. Nepoužívajte iný typ nabíjačky. Iónovo-lítiová batéria je chránená proti úplnému vybitiu. Keď sa batéria vybije, ochranný obvod vypne náradie. Držiak nástroja sa prestane otáčať. V teplom prostredí alebo po intenzívnom nasadení sa jednotka batérií natoľko zahreje, že sa nedá ihneď nabíjať. Pred začatím nabíjania nechajte batériu vychladnúť. Keď nabíjate batériový zdroj po prvý raz, alebo po dlhodobom uskladnení, nabije sa na 100 % svojej kapacity až po niekoľkých cykloch nabitia a vybitia.

Stlačením vypínača sa náradie zapne, pustením vypínača sa náradie vypne. Vypínač on/ off je vybavený brzdou, ktorá ihneď zastaví skľučovadlo,, ak rýchlo uvoľníte vypínač (bodka nemá byť boldom). Okrem toho je vo vypínači integrovaný regulátor, ktorý zvýšeným tlakom na vypínač zvyšuje otáčky a krútiaci moment. Otáčky sa regulujú podľa toho, ako silne stlačíte vypínač.

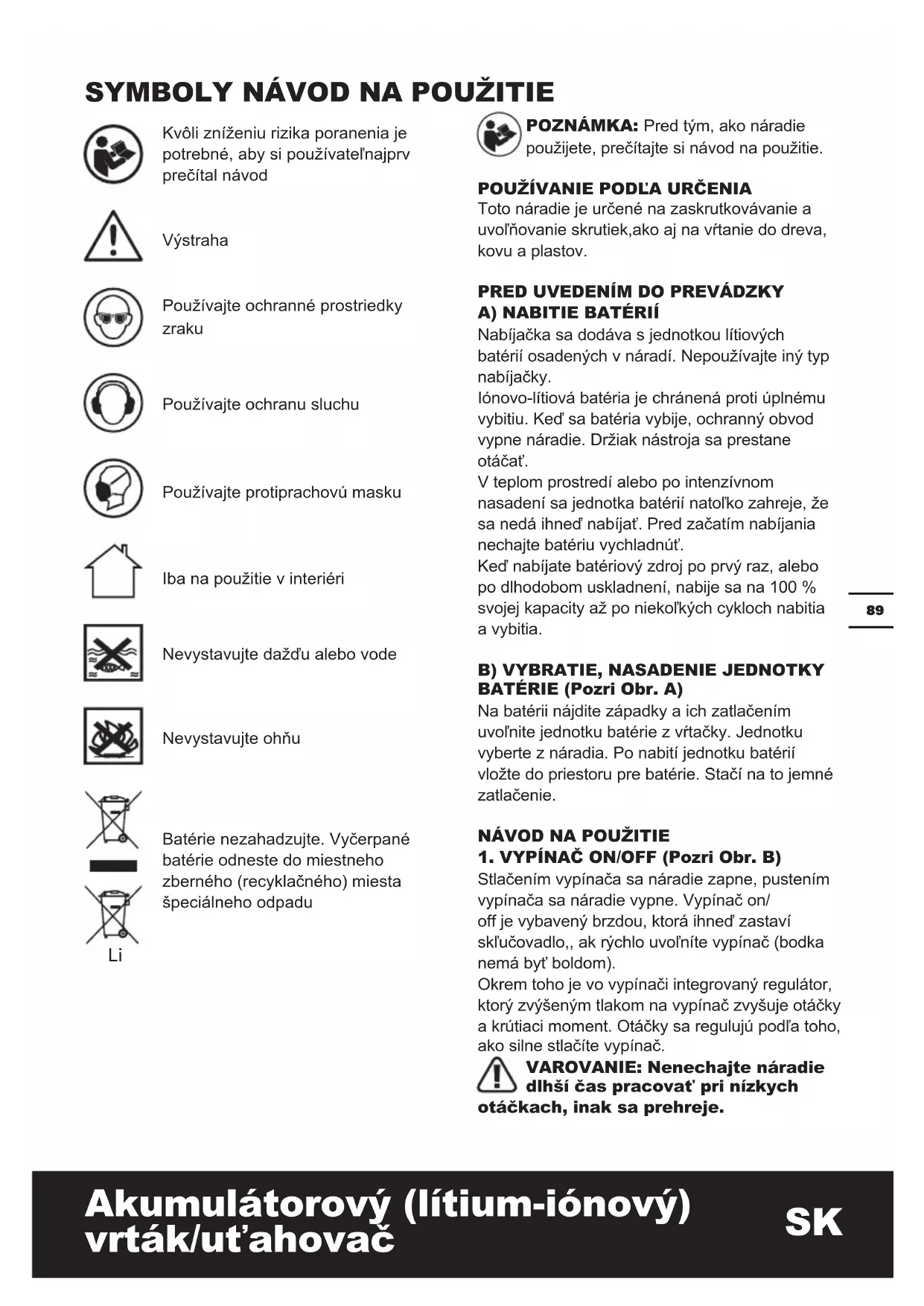

Kvôli zníženiu rizika poranenia je potrebné, aby si používateľnajprv prečítal návod Výstraha Používajte ochranné prostriedky zraku Používajte ochranu sluchu Používajte protiprachovú masku Iba na použitie v interiéri Nevystavujte dažďu alebo vode Nevystavujte ohňu Batérie nezahadzujte. Vyčerpané batérie odneste do miestneho zberného (recyklačného) miesta špeciálneho odpadu90

Vypínač sa dá aretovať v polohe vypnuté (OFF). Tým sa znižuje riziko náhodného spustenia. Vypínač sa aretuje, ak volič smeru otáčania nastavíte do strednej polohy.

Pri vŕtaní a skrutkovaní použite otáčanie doprava označené “ ” (páčku presunúť doľava). Opačný smer otáčania, označený “ ” (páčku presunúť doprava) používajte iba na vytáčanie skrutiek alebo pri uvoľňovaní zaseknutého vrtáka.

Vŕtačka je vybavená dvojrýchlostnou prevodovkou s prevodom označeným ako LOW (nízke otáčky, značka 1) alebo HIGH (vysoké otáčky, značka 2). Na hornej časti vŕtačky je umiestnený posuvný spínač, ktorý sa dá presunúť do polohy LOW alebo HIGH. Ak je vŕtačka prepnutá do režimu LOW, otáčky sa znížia a vŕtačka pracuje s vyšším výkonom a vyšším krútiacim momentom. Ak je vŕtačka prepnutá do režimu HIGH, otáčky sa zvýšia a vŕtačka pracuje s nižším výkonom a nižším krútiacim momentom.

Nízky rozsah obrátok; vhodný na skrutkovanie alebo na práce s veľkým vŕtacím priemerom.

Skľučovadlo sa otvorí otáčaním jeho prednej časti. Vrták vložte medzi čeľuste skľučovadla a jeho prednú časť otáčajte opačným smerom. Dbajte, aby bol vrták v strednej polohe medzi čeľusťami. Nakoniec obe časti skľučovadla pevne dotiahnite otáčaním proti sebe. Tým je vrták uchytený v skľučovadle.

(Výkon vašej vŕtačky pri skrutkovaní) Krútiaci moment sa nastavuje otáčaním preklzávajúcej spojky. Krútiaci moment sa zvýši, ak sa spojka nastaví na vyššiu hodnotu. Krútiaci moment sa zníži, ak sa spojka nastaví na nižšiu hodnotu. Zvoľte nastavenie takto:

1 - 4 na otáčanie malých skrutiek

na zakrúcanie skrutiek do mäkkých materiálov

na zakrúcanie skrutiek do mäkkých a tvrdých materiálov pre náročné vŕtanie

Automatické blokovanie vretena umožňuje použiť náradie ako mechanický skrutkovač. Tým môžete pevne dotiahnuť skrutky alebo využiť moment nástroja pri povolení silne utiahnutých skrutiek, prípadne pokračovať v práci, keď sa vybije batéria. Aby sa náradie dalo použiť ako mechanický skrutkovač, vreteno sa pri vypnutí náradia automaticky zablokuje.

Svetlo zapnete jednoduchým zatlačením na spínač. Keď spínač uvoľníte, svetlo zhasne. Svietidlo LED zlepšuje prehľad–skvelé v tmavom alebo krytom priestore. Svietidlo LED je tiež indikátorom vybitia batérie. Pri poklese napätia bude blikať.

Pre zachovanie prírodných zdrojov je potrebné správnym spôsobom zlikvidovať alebo recyklovať jednotku batérií. Táto jednotka batérií obsahuje niklovo-kadmiové články alebo články na báze niklu a hydridov kovov. Informujte sa v miestnej organizácii na likvidáciu odpadu o tom, aké poskytuje možnosti likvidácie/recyklácie. Batérie vybite používaním náradia, potom ich vyberte z tela náradia, ich kontakty zakryte izolačnou páskou, aby nedošlo k ich skratovaniu a uvoľneniu energie. Nepokúšajte sa jednotky batérií otvoriť.

Motor sa pri preťažení zastaví. Ihneď prestaňte s úkonom, ktorý motor preťažil, a nechajte ho vychladnúť pribl. 30 sekúnd pri najvyššej rýchlosti bez záťaže.

Ak sa elektrický nástroj používa na určené účely, nemôže dôjsť k jeho preťaženiu. Pri príliš vysokej záťaži alebo pri prekročení povolenej teploty batérie 75 °C elektronické ovládanie elektrický nástroj vypne, kým sa teplota nevráti do optimálneho rozpätia.

Lítium-iónovú batériu pred úplným vybitím chráni „Systém ochrany pred vybitím“. Keď je batéria vybitá, ochranný obvod stroj vypne. Vložený nástroj sa prestane otáčať.

Posuvný spínač na hornej časti vŕtačky, prepínajúci smer otáčania, je v polohe zablokované. Odblokujte spínač presunutím do požadovaného smeru otáčania. Potlačte vypínač a vŕtačka sa začne otáčať.

Overte nastavenie krútiaceho momentu na nastavovacom krúžku, ktorý sa nachádza medzi skľučovadlom a telom vŕtačky. Poloha 1 znamená najnižší moment (silu na zakrúcanie skrutiek), poloha 15 poskytuje najvyšší moment (silu na zakrúcanie skrutiek). Poloha “ ”je určená na vŕtanie. Prispôsobte nastavenie krútiaceho momentu pre čo najlepšie výsledky prestavením krúžku na vyššiu hodnotu.

MENÍ Problémy s dĺžkou nabíjania, dlhšie obdobie nečinnosti môžu znížiť kapacitu batérií a tým aj prevádzkový čas. Dá sa to napraviť, ak necháte batérie prejsť niekoľkými cyklami nabitia a vybitia vo vŕtačke. Náročné činnosti, ako zakrúcanie veľkých skrutiek do tvrdého dreva, spotrebujú energiu batérie rýchlejšie ako menej náročné činnosti. Jednotku batérií nenabíjajte pri teplote pod 0°C ani nad 45°C, inak to negatívne ovplyvní jej výkon.

Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.
