NÁVOD K OBSLUZE DLite WX125.3 WORX
| Jmenovité napájecí napětić: 12V | --- | |
| Jmenovité otáčky naprázno 0-330 / 0-1200/min | ||
| Počet poloh spojky 15+1 | ||
| Max. krout. moment (měkký/tvrdý) 14/24N.m | ||
| Kapacita sklíčidla 10mm | ||
| Max. průměr vrtání | Ocel 10mm | |
| Dřevo 20mm | ||
| Hmotnost prístroje 1.0kg | ||
UDAJE O HLUKU A VIBRACÍCH
| Naměřená hladina akustického tlaku L | pA: 73dB(A) |
| Naměřený akustický výkon L | wA: 84dB(A) |
| KpA&KwA 3.0dB(A) |
| Celkové hodnoty vibrací (trojosé nebo vektorové součtové měrení) stanovené v souladu s EN 60745: | |
| Vrtání do kovu | Hodnota vibracních emisi aₙ = 1.24m/s² |
| Kolísní K = 1.5m/s² | |
| Šrouboványí bez príklepu | Hodnota vibracních emisi aₙ = 0.72m/s² |
| Kolísní K = 1.5m/s² | |
VYSTRAHA: Hodnota vibračnich emisi během praktického používání tohoto elektrického
nastroje se muze lišit od deklarované hodnoty podle zpúsobu, jakým je nastroj používán v
závislosti na následujících podminkákach a daléché možnostech použit nastroje:
Dobrystav nastroje a radré provaděné jeho udrzby
Použiváni správného príslušenství k nastroji, ostrost a dobrý stav príslušenství
Utažení ochupu na rukojetích a použiti antivirus bračniho príslušenství
Používaní nastroje k učelum určeným konstrukcá a v souladu s těmitoPokyny.
Při nežereném používání můze tento nastroj zpúsobit syndrom vibrací rukou a paží.
VYSTRAHA: Je tbrea upresnit, ze v odhadu urovnne nebezpeci pri practickem pouzivani je nutno rovnez zohlednit vsechny faze pracovniho cyklu, napriklad dobu, kdy je nastroj vypnuty bezi naprozdno, ale nevykonavá praci. To muze podstatně snizit uroven nebezpeci v rámci veho pracovniho casu.
Zásady pro omezení nebezpečí vystavení vibracím:
Provádejte udžbu tohoto nastroje v souladu s temito pokyny, udržujte nastroj dobre promazany (odpovidajćim zpúsobem)
Ma-li byt tento nastroj pouzivan pravidelné, zakupte antivibračni príslušenstvi.
Nepoužívejte nastroje pri teplotě 10°C nebo meně
Naplánujte práci tak, aby bylo provaděné úkolù, které vyžadují silné vibrate nastroje, Rozloženo do několika dni.
PřÍSLUŠENSTVÍ
| WX125 WX | 125.1 WX125.3 | WX125.4 | ||
| Akumulátor (1,3Ah) 1 2 1 2 | ||||
| Nabíječka 3hr 3hr 30min 30min | ||||
| Šroubovací adaptér 1 1 1 1 | ||||
| Sada príslušenství se 40 kusy / / / |
| WX125.5 WX | 125.6 | WX125.7 | WX125.9 | |
| Akumulátor (1,3Ah) 1 2 1 | / | |||
| Nabíječka | 3hr 1hr 1hr | / | ||
| Šroubovací adaptér / | 1 1 1 | |||
| Sada príslušenství se 40 kusy | 1 | / | / | / |
Doporucjeme, abyste si prislustenstv zakoupili od stejnheho prodejce, u ktereho jste koupili naradi. Pouzivejte prislustenstv要做kvality, oznacené vseobecne znamym značkovym jménem. Vyberte si typ podle toho, jakou praci hodlate vykonávat. Pro dalsi detaily prostuduje obal prislustenstvi. Personal obchodu vám muze pomoci a poradit.
BEZPECNOSTNI VYSTRAHY PRO VRTÁNÍ
- Používejte pridavné rukojeti dodávané s elektrónáradim. Ztrata kontroly můze věst ke zraněním.
- Pokud provádite práce, pri kterych může nasazovaci nastroj zasáhnout skrytá elektrická vedeni nebo vastné sít'ový kabel, pak držte elektronáradi na izolovanych plochach rukojeti. Kontakt s vedením pod napětim muže privést napěti i na kovové díly elektronáradi a věst k Úderu elektrickým proudem.
BEZPECNOSTNI VAROVÁNÍ TÍKAJICI SE BATERIÍ
a) Nepokousejte se demontovat, rozebirat nebo Rozrezavat baterie nebo jej iclanky.
b) Neprovádejte zkratovani baterie. Neukládejte baterie nahodile v krabicich nebo v zásuvkách, kde by mohlo dojit k jejich vázajemnému zkratovani nebo k zkratovani zpúsobenému jinymi predméty. Neni-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klicú, hřebíkù, šroubú nebo jiních malých kovovych predmétú, které mohou zpúsobit propojeni kontaktú baterie. Zkratovani kontaktú baterie muze zpúsobit popáleniny nebo požár.
c) Nevystavujte baterii pusobeni horka nebo ohne. Vyvarujte se skladovani bateri na otevrenem slunci.
d) Nevystavujte baterii mechanickym razum.
e) Dojde-li k匈iku kapaliny z baterie, zabraţe tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo abyzasáhla oči. Dojde-li k takovému kontaktu, zasažené misto omyjte značným množstvím vody a vyhledejte lékarsté osetrení.
f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékarsté osetřeni.
g) Udržujte baterie Čisté a suché.
h) Jsou-li svorky baterie znečistěny, otrête je Čistým a suchým hadříkem.
i) Baterie musi byt prd pouzitim nabita. Vzdy postupujte podle uvedenychPokyna pouzivejte spravny postup nabijeni.
j) Nenechávejte baterii nabíjet, nebudelli baterie použita.
k) Po dlouhodobém uloženi budete mozná muset provest několik cyklù nabijeni a vybijeni, aby baterie dosáhlva svého maximálniho vykonu.
I) Baterie poskytuje nejvyšsí vykon, je-li používána pri bežné pokojové teplotě (20°C ± 5°C).
m) Pri likvidaci baterii oddelte od sebe baterie s odlisnymi elektrochemickymi systemy.
n) Provádejte nabijeni pouze v nabiječce, ktera je specifikovaná společnosti WORX. Nepoužívejte jinou nabiječku, než je nabiječka speziálné dodanova pro použiti s timto zařizením. Nabiječka, ktera je vchodná pro jeder typ baterie, můze pri použití jiného typu baterie vytvářet riziko zpúsoběni požáru.
o) Nepoužívejte Žádnou baterii, která není určena pro použiti s tímtó zařizením.
p) Ukládejte baterie mimo dosah deti.
q) Uschovejte originálni dokumentaci k tomuto vyrobku pro budouci odkazy.
r) Neni-li zařizení používáno, vyjměte z nej baterii.
s) Provádejte rádnou likvidaci baterie.

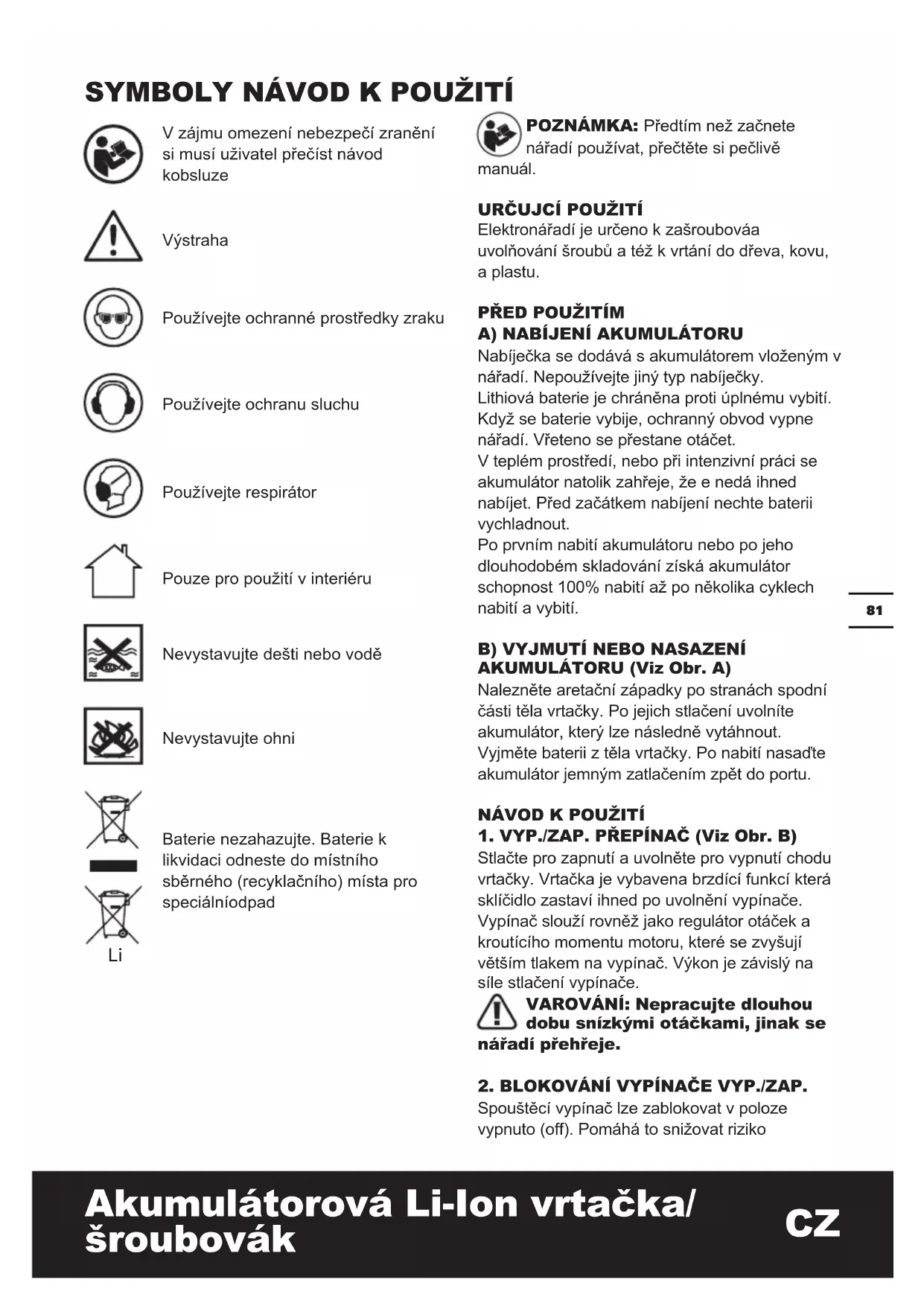

SYMBOLY NÁVOD K POUŽITÍ
V zajmu omezeni nebezpeci zraneni si musi uživotel prečist námod kobsslupe
POZNÁMKA: Predtim než začnete náradí používat, prěctete si pečlivo
manuál.
Vystraha
URČUJCI POUZITÍ
Elektronářadi je určeno k zašroubováu
uvolnování šroubů a tež k vrtání do d'reva, kovu, a plastu.
Používejte ochranné prostředky zraku
PREDPOUZITIM
A) NABIJENI AKUMULATORU
Používejte ochranu sluchu
Nabiječka se dodáva s akumulátorem vloženým v nařadi. Nepoužívejte jiný typ nabiječky.
Lithová baterie je chráněna proti uplnému vybití.
Když se baterie vybije, ochranny obvod vypné
nářadi. Vreteno se přestane otáčet.
Pouzivejte respirator
V teplém prostředí, nebo pri intenzivné práci se akumulátor natolik zahréje, ze e nedá ihned nabíjet. Pred začátkem nabijeni nechte baterii vychladnout.
Pouze pro použití v interiéru
Po prvnim nabiliti akumulatoru nebo po jehodlouhodobém skladovani ziská akumulator schopnost 100% nabiliti až po několika cyklech nabiliti a vybiti.
Nevystavujte desti nebo vode
B) VYJMUTI NEBO NASAZENI AKUMULATORU (Viz Obr. A)
Nalezněte aretačné západky po stranách spodní Časti těla vrtáčky. Po jejich stlaceni uvolníté akumulátor, který lze následné vytáhnout.
Nevystavujte ohni
Vyjměte baterii z těla vrtačky. Po nabití nasadte akumulator jemným zatlačením zpět do portu.
Baterie nezahazujte. Baterie k likvidaci odneste do mistrniho sberneho (recyklačniho) mista pro specialniodpad
NAVOD K POUZITI
1. VYP./ZAP. PREPÍNAC (Viz Obr. B)
Stlačte pro zapnuti a uvolněte pro vypnutí chodu vrtačky. Vrtačka je vybavena brzdici funkci která sklídido zastavi ihned po uvolnévi vypinače.
Vypínač slouží rovněž jako regulátor otáček a krotúciho momentu motoru, které se zvyšují větsím tlakem na vypínač. Vykon je závisly na sile stlačeni vypínač.
VAROVÁNÍ: Nepracujte dlouhoudobu snízkymi otáčkami, jinak se
náradi prehreje.
2. BLOKOVÁNÍ VYPÍNACE VYP./ZAP.
Spoustéci vypínač lze zablokovat v poloze vypnuto (off). Pomáhá to snizovat riziko
Li
nahodného spustěni náradí. Chcete-li spoustěni zablokovat, regulator otáček ve vypínači natočte do střední polohy.
3. ZMÉNA SMÉRU OTÁÇENİ (Viz Obr. B)
Pro standardni vrtáni a šroubování požívejte otáčeni doprava “(páčku presunout dolea).
Obracenychod“paacku presunout doprava) pouziveje gen pro povolovani sroubu,nebo uvolneni zaseklych vrtaku.
VAROVÁNÍ: Změnu směru otáčeni vřetena provadějte Jen když se
vreteno neotáči!
4. DVOURYCHLOSTNI PřEVODOVKA (Viz Obr. C)
Vrtačka je vybavena dvourychlostné prěvodovkou, poskytujíci nizné (LOW, značka 1) nebo vysokte (HIGH, značka 2) otáčky. Posuvné prěpinačmezi LOW a HIGH je umistěn na horní straně prěvodovký. Pri páci v poloze LOW se sníži otáčky, ale stoupne kroutíci moment a vykon. Pri páci v poloze HIGH se zvyší otáčky, ale klesnékroutíci moment a vykon.
Stupen I:
Nizsirozsah poctu otacek; pro sroubovani nebo prace s velkym prumerevmrtani.
Stupe II:
Vysshirozsah poctu otacek; pro prace smalym prumerevmrtani.
VARIOVÁNÍ: Převody ménte Jenomov, tehdy, je-li vřeteno v klidu, jinak de k poškození prévodovky.
5. NASTAVENI RYCHLOUPINACIHOSKLICIDLA (Viz Obr.D)
Čelisti sklícidla se oteviraji otácením跟他 prědní casti. Vrták zasunte mezi Čelisti sklícidla a otáčejte prědní sekci opačnám směrem. Vrták musí byt umistěn do středu sklícidla. Nakonec pevně dotáhněte obě sekce sklícidla proti sobě.
6. NASTAVENI KROUTICHO MOMENTU A FUNKCE VRTANIPRIKLEP (Viz Obr.E)
(vykon Vaši vrtačky pri šroubovani)
Kroutić moment se nastavujé otáčenim kluzné spojky. Čim vyší polohu zvolité,.tim vyší je kroutić moment. Čim niží polohu zvolité,.tim niží je kroutić moment.
Zvolte následujíci nastavení:
| 1 - 4 pro | pro montáž malých šroubů |
| 5 - 9 | pro montáž šroubů do měkkych materiálů |
| 10 - 15 | pro montáž šroubů do měkkych a tvrdych materiálů |
| § | pro náročné vrtání |
7. BLOKOVÁNÍ OTÁČENÍ VRETENA VYP./ZAP. (Viz Obr. F)
Automaticke blokovani vretena vam umozni naradi pouzivat jakmechanicky sroubovak. Dovoli vam uplatnit vice sily pri dotahovani/ povolovani sroubu, kdyz je baterie vybita. Aby bylo mozné naradi pouzit jako obycejny sroubovak, je pri jeho vypnuti automaticky zablokovano vreteno.
8. POUžITÍ SVÉTLA LED
Světlo jegnoduše zapnete stisknutim vypínače. Když vypínač uvolnít, světlo zhasne. Světlo LED zvyšuje viditelnost - skvělá funkce pro práci v šeru nebo v uzavřeném prostoru. Světlo LED je rovněž indikátorem kapacity akumulátoru. Pokud klesne kapacita, světlo zabliká.
9. VRTÁNÍ
Když vrtáte do tvrdého hladkeho povrchu, označte pozici diry mechanickým vytvorením dülku. To zamezuje sklouznuti vrtáčky v uvodní fázi vrtání. Držte vrtáčku pevně, abyste umistili spicku vrták na mistro, kde chcete vrat. Pro zapnutí vrtáčky stlačte spoust yvpinače. Tlačte vrták do materiálu Jenom takovou silou, aby nepřestal vrat. Na naradi nadměrně netlačte z vrchu ani z boku ve snaze udělat oválné otvor.
Pokud vrtáte do zdiva nebo betonu, používejte vrtáky s hroty vyrobenými z karbidu wolframu. Pokud vrtáte do kovu, používejte Jenom HSS (vysokovýkonna rychlořezná ocel) vrtáky v dobrem stavu. Když používáte kráté šroubovací bity, vždy používejte magnetický držák bitú. Pokud svtrackou šroubujete, muzete použit malé množstvi tekutého saponátu nebo podobného prostředku, abyste ulehčili vniknuti vrutu (šroubu) do materíalu.
10.LIKVIDACE BATERI
Kvuli ochranéživotniho prostre di je potbrebné akumulator recyklovat, nebo zlikvidovat v souladuspredpisy. Akumulator obsahuje nikl-kadmiové nebo Li clanky.Informujte se u mistrí organize na udaje dostupné o podminkách recyklace nebo odstraněnbateri.Vybijte baterie pracis vrtackou,potom je vyjměte z tela vrtačky, zakryjte kontakty izolační paskou,aby nedoslo ke zkratovánia uvolnění energia.Nepokoušejte se otevrit plast'akumulatoru.
11. OCHRANA PROTI PRÉTİZENİ
Když dojde k pretiženi, motor se zastaví. Okamžite odstrańte zatiženi pristroje a nechte ho vychladat po dobu priblžné 30 sekund pri nejvyssich otáčkách bez zatiženi.
12. OCHRANA PROTI PRETIŽENI ZÁVISlá NA TEPLOTE
Pri použivani k určeným učelúm se nařadi nepřetíži. Pokud je zatíženi prilis vysokte nebo je prekročena povolená teplota akumulátoru 75 °C, elektronický rédici spínač vypne napajeni nařadi do doby, kdy bude teplota opět v mezich optimálné teploty.
13. OCHRANA PROTI PODVYBITI
Ovebre nastaveni na krouzku volice kroticiho momentu, ktery se nalezá mezi sklicidlem a telem
vrtačky. Poloha 1 označuje nejmensi moment sily (sila otáčejíci šroub), poloha 15 s největším momentarily (sila otáčejíci šroub). Poloha "S"je určena pro vrtání. Chcete-li utahovat šroub vyší silou, nastavte velikost použitého kroutićho momentu na vyší hodnotu.
3. ZIVOTNOST AKUMULÁTORU
Problémy s délkou nabijeni nebo dlouhé prodlevy mezi použivánim baterie snizuji kapacitu bateri. Naprava spočíva v provedeni několika nabijecích a vybijecích cyklu pri práci s naradim. Utahovani velkych sroubu pritom spotřebováva energii baterie rychleji než nenáročné typ operaci. Bateri nedobijejte, klesne-li teplota v jejím okoli pod 0^ , nebo stoupne nad 45^ , jinak se to projevi na jejím vykonu.
UDRZBA
Pred provadénim nastaveni, servisnich prací nebo udrzby baterii z nárdí vyjměte.
Vase nárdí nevyžaduje Žádné dodatečné promazání nebo udrzbu. Vase nárdí neobsahuje Žádné casti vyžadujíci udrzbu. Na cistěni Vaseho nárdí nikdy nepoužívejte vodu, chemické cistíci prostředky. Vytrěte je suchým hadrem. Nárdí skladujte na suchém mistě. Větrací olvory motoru udrzujte cisté. Vsechny ovladaci privký pravidelné cistěte od pracu.
OCHRANA ZIVOTNIHO PROSTREDA
Vysloužilé elektrické pristroje by neměly být vyhazovány společné s odpadem z domácnosti. Náradí recyklujte ve sběrnách k tomu účelu zřizenych. O možnostech recyklace se informujte na mistrichůradech nebo u prodejce.
PROHLÁŠENÍ O SHODE
Prohlasujeme ze tento vyrobek:
Popis WORX Akumulatorová Li-Ion
vrtačka/sroubovák
Typ WX125 WX125.1 WX125.3 WX125.4
WX125.5 WX125.6 WX125.7 WX125.9 (1-označeni stroje, zastupce Aku vrtačka)
Funkce Vrtání
Splnuje následujíci směrnice: 2006/42/EC 2004/108/EC 2011/65/EU
Splnované normy EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2
Osoba oprávněná usporádat technický soubor,
Název: Russell Nicholson
Adresa: Positec Power Tools (Europe)
Ltd, PO Box 152,Leeds,LS10 9DS,UK
2013/12/17 Leo Yue POSITEC manager kvality vyrobku
- BEZKL'UCOVé SKLU'COVADLO
- PREKLZÁVAJUCA SPOJKA
- PREVODOVKA
- BLOKOVANIE A OVLÁDANIE SMERU OTÁČANIA
- MIESTA NAE UCHOPENIE NÁRADIJA
- ZAPADKA JEDNOTKY BATÉRIE*
- JEDNOTKA BATERI*
- SIETOVY VYPINAC ON/OFF
-
LED OSVETLENIE
-
Štandardná dodávka neobsahuje vsetko zobrażné Či opisané prislušenstvo.
TECHNICKÉ UDAJE
Typ WX125 WX125.1 WX125.3 WX125.4 WX125.5 WX125.6 WX125.7 WX125.9 (1-označenie zariadenia, zastupca Aku vrtaciek)
| Menovité napätie 12V | --- | |
| Otáčky na volnobeh 0-330 / 0-1200/min | ||
| Počet polôh spojky 15+1 | ||
| Max. krút. moment (mäkké/tvrdé) 14/24N.m | ||
| Priemer skl'ucovadla 10mm | ||
| Max. vṛṭaci vykon | Ocel' 10mm | |
| Drevo 20mm | ||
| Hmotnost' stroja 1.0kg | ||
INFORMÁCIE O HLUKU/VIBRÁCIÁCH
| Namerany akusticky tlak L | pA: 73dB(A) |
| Namerany akusticky tlak L | wA: 84dB(A) |
| KpA&KwA 3.0dB(A) |
VžDY používajte ostre sekáče a Čepele.
Používajte ochranné prostriedky
zraku
PRED UVEDENÍM DO PREVÁDZKY A) NABITIE BATERI
V teplom prostredi alebo po intenszivnom nasadeni sa Jednotka batérii natolko zahreje, ze sa nedá ihned' nabijat'. Pred začatim nabijania nechajte batériu vychladnút.
Na baterii najdite zapadky a ich zatlačením uvol'nite Jednotku baterie z vrtáčky. Jednotku vyberte z náradia. Po nabití Jednotku bateri vložte do priestoru pre baterie. Stačí na to jemné zatlačenie.
Baterie nezahadzujte. Vycerpané
baterie odneste do miestneho
zberného (recyklačného) miesta
spezialneho odpadu
NÁVOD NA POUŽITIE
1. VYPINAC ON/OFF (Pozri Obr. B)
Stlačením vypínača sa náradie zapne, pustením vypínača sa náradie vypne. Vypínač on/off je vybavený brzdou, ktorá ihnézastaviskl'učovadlo., ak rychlo uvolnite vypínač (bodkā nemá byt' boldom).
počkajte, kým sa stroj zastavi!
Svetlo zapete jegnoduchym zatlačením na spinač. Ked spinač uvolnite, svetlo zhasne.
Svietidlo LED zlepsuje prehlad-skvelé v tmavom alebo krytom priestore. Svetidlo LED je tiez indikatorom vybitia baterie. PriPoklse napatia bude blikat.
9. VRTANIE
Ak vrtate do hladkeho, tvrdého povrchu, urobte si jamkovačom značku na mieste budúceho otvoru. Zabrànite tym zošmyknutiu vrtáka v pociatočnej fáze vrtania. Pevne uchopte náradie a vložte hrot vrtáka do označeného miesta. Zapnite vrtacku stlacením vypínača. Zatlacte vrtacku do materiálu takou silou, aby sa vrták otácal a uberal material. Nesnážte sa otvor urobit' ovalnym bočnám tlakom.
Problémy s dlžkou nabijania, dlhsie obdobie nečinnosti možu znížit kapacitu bateri a tym aj prevaldzkový cas. Dá sa to napravit, ak necháte baterie prejst' niedolkymi cyklami nabitia a vybitia vóřtacke. Náročné Činnosti, ak zo zákócanie velkích skrutiek do tvrdého dreva, spotrebuju energia baterie rychlejsie ak omenj náročné Činnosti. Jednotku bateri nenabijajte pri teplote pod 0^ ani nad 45^ , inak to negativne ovplyvní jej vykon.
UDRZBA
Pred vykonanim akéhokolvek nastavovania, opráv a udžby odpojte vřtacku od siete.
Vase náradie si nevyžaduje ziadne dodatočné mazanie ani udžbu. Vase náradie si nevyžaduje ziadny servisné zásah. Svoje náradie nikdy necistite vodou alebo chemickými cistiacimi prostriedkami. Vytrite ho suchou handrou.
Náradie ukladajte na suchom mieste. Vetracie otvory motora udžiavajte Čisté. Ovladacie prky zbavujte prachu. Cez vetracie štrbiny obcas možno vidjet iskrenie komutatóra. Je to normalny stav a neposkodzuje to vase náradie.
OCHRANA ZIVOTNÉHO PROSTREDA
