NÁVOD K OBSLUZE DLite WX125.1 WORX

Jmenovité napájecí napětí: 12V Jmenovité otáčky naprázno 0-330 / 0-1200/min Počet poloh spojky 15+1 Max. krout. moment (měkký/tvrdý) 14/24N.m Kapacita sklíčidla 10mm Max. průměr vrtání Ocel 10mm Dřevo 20mm Hmotnost přístroje 1.0kg

Naměřená hladina akustického tlaku L

: 73dB(A) Naměřený akustický výkon L

3.0dB(A) Použijte ochranu sluchu, přesáhne-li akustický tlak 80dB(A)

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN 60745: Vrtání do kovu Hodnota vibračních emisí a

= 1.24m/s² Kolísání K = 1.5m/s² Šroubování bez příklepu Hodnota vibračních emisí a

= 0.72m/s² Kolísání K = 1.5m/s² Hodnota vibračních emisí během praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty podle způsobu, jakým je nástroj používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje: Způsob, jakým je nástroj používán a povaha narušovaných nebo vrtaných materiálů Dobrý stav nástroje a řádné provádění jeho údržby Používání správného příslušenství k nástroji, ostrost a dobrý stav příslušenství Utažení úchopu na rukojetích a použití antivibračního příslušenství Používání nástroje k účelům určeným konstrukcí a v souladu s těmito pokyny.7978

Je třeba upřesnit, že v odhadu úrovně nebezpečí při praktickém používání je nutno rovněž zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit úroveň nebezpečí v rámci celkového pracovního času. Zásady pro omezení nebezpečí vystavení vibracím: Provádějte údržbu tohoto nástroje v souladu s těmito pokyny, udržujte nástroj dobře promazaný (odpovídajícím způsobem) Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství. Nepoužívejte nástroje při teplotě 10

C nebo méně Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní.

wX125 wX125.1 wX125.3 wX125.4 Akumulátor (1,3Ah) 1 2 1 2 Nabíječka 3hr 3hr 30min 30min Šroubovací adaptér 1 1 1 1 Sada příslušenství se 40 kusy / / / / wX125.5 wX125.6 wX125.7 wX125.9 Akumulátor (1,3Ah) 1 2 1 / Nabíječka 3hr 1hr 1hr / Šroubovací adaptér / 1 1 1 Sada příslušenství se 40 kusy 1 / / / Doporučujeme, abyste si příslušenství zakoupili od stejného prodejce, u kterého jste koupili nářadí. Používejte příslušenství dobré kvality, označené všeobecně známým značkovým jménem. Vyberte si typ podle toho, jakou práci hodláte vykonávat. Pro další detaily prostudujte obal příslušenství. Personál obchodu vám může pomoci a poradit.8180

Ztráta kontroly může vést ke zraněním.

Kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem.

Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.

Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru.

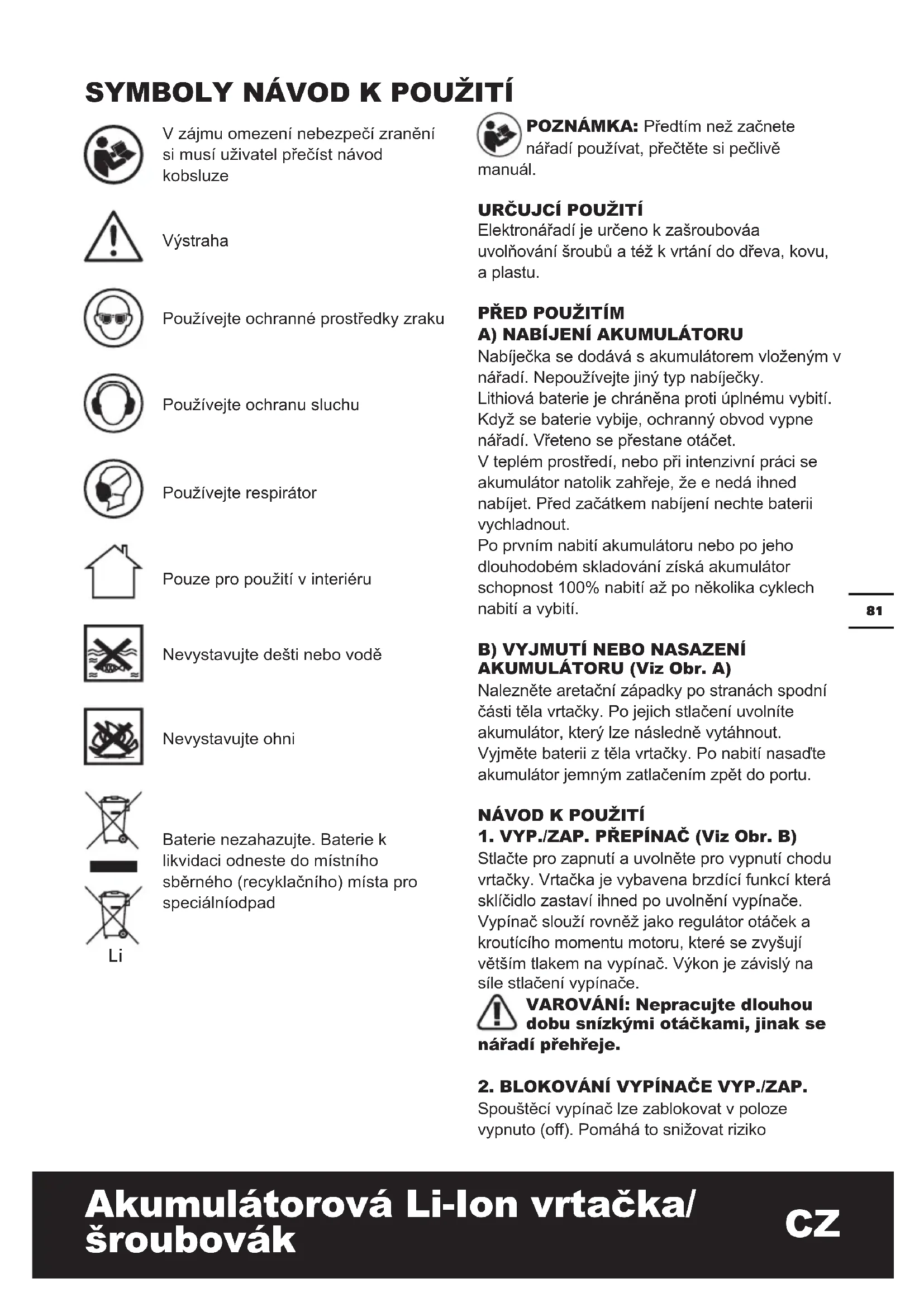

SyMBOLy Předtím než začnete nářadí používat, přečtěte si pečlivě manuál.

Elektronářadí je určeno k zašroubováa uvolňování šroubů a též k vrtání do dřeva, kovu, a plastu.

Nabíječka se dodává s akumulátorem vloženým v nářadí. Nepoužívejte jiný typ nabíječky. Lithiová baterie je chráněna proti úplnému vybití. Když se baterie vybije, ochranný obvod vypne nářadí. Vřeteno se přestane otáčet. V teplém prostředí, nebo při intenzivní práci se akumulátor natolik zahřeje, že e nedá ihned nabíjet. Před začátkem nabíjení nechte baterii vychladnout. Po prvním nabití akumulátoru nebo po jeho dlouhodobém skladování získá akumulátor schopnost 100% nabití až po několika cyklech nabití a vybití.

Nalezněte aretační západky po stranách spodní části těla vrtačky. Po jejich stlačení uvolníte akumulátor, který lze následně vytáhnout. Vyjměte baterii z těla vrtačky. Po nabití nasaďte akumulátor jemným zatlačením zpět do portu.

Stlačte pro zapnutí a uvolněte pro vypnutí chodu vrtačky. Vrtačka je vybavena brzdící funkcí která sklíčidlo zastaví ihned po uvolnění vypínače. Vypínač slouží rovněž jako regulátor otáček a kroutícího momentu motoru, které se zvyšují větším tlakem na vypínač. Výkon je závislý na síle stlačení vypínače.

Spouštěcí vypínač lze zablokovat v poloze vypnuto (off). Pomáhá to snižovat riziko

V zájmu omezení nebezpečí zranění si musí uživatel přečíst návod kobsluze Výstraha Používejte ochranné prostředky zraku Používejte ochranu sluchu Používejte respirátor Pouze pro použití v interiéru Nevystavujte dešti nebo vodě Nevystavujte ohni Baterie nezahazujte. Baterie k likvidaci odneste do místního sběrného (recyklačního) místa pro speciálníodpad8382

náhodného spuštění nářadí. Chcete-li spouštění zablokovat, regulátor otáček ve vypínači natočte do střední polohy.

Pro standardní vrtání a šroubování požívejte otáčení doprava “ ” (páčku přesunout doleva). Obrácený chod “ ” (páčku přesunout doprava) používejte jen pro povolování šroubů, nebo uvolnění zaseklých vrtáků.

Vrtačka je vybavena dvourychlostní převodovkou, poskytující nízké (LOW, značka 1) nebo vysoké (HIGH, značka 2) otáčky. Posuvný přepínač mezi LOW a HIGH je umístěn na horní straně převodovky. Při práci v poloze LOW se sníží otáčky, ale stoupne kroutící moment a výkon. Při práci v poloze HIGH se zvýší otáčky, ale klesne kroutící moment a výkon.

Nižší rozsah počtu otáček; pro šroubování nebo práce s velkym průměrem vrtání.

Vyšší rozsah počtu otáček; pro práce s malým průměrem vrtání.

Čelisti sklíčidla se otevírají otáčením jeho přední části. Vrták zasuňte mezi čelisti sklíčidla a otáčejte přední sekci opačným směrem. Vrták musí být umístěn do středu sklíčidla. Nakonec pevně dotáhněte obě sekce sklíčidla proti sobě.

(výkon Vaší vrtačky při šroubování) Kroutící moment se nastavuje otáčením kluzné spojky. Čím vyšší polohu zvolíte, tím vyšší je kroutící moment. Čím nižší polohu zvolíte, tím nižší je kroutící moment. Zvolte následující nastavení:

1 - 4 pro montáž malých šroubů

pro montáž šroubů do měkkých materiálů

pro montáž šroubů do měkkých a tvrdých materiálů pro náročné vrtání

Automatické blokování vřetena vám umožní nářadí používat jako mechanický šroubovák. Dovolí vám uplatnit více síly při dotahování/ povolování šroubů, když je baterie vybitá. Aby bylo možné nářadí použít jako obyčejný šroubovák, je při jeho vypnutí automaticky zablokováno vřeteno.

Světlo jednoduše zapnete stisknutím vypínače. Když vypínač uvolníte, světlo zhasne. Světlo LED zvyšuje viditelnost – skvělá funkce pro práci v šeru nebo v uzavřeném prostoru. Světlo LED je rovněž indikátorem kapacity akumulátoru. Pokud klesne kapacita, světlo zabliká.

Když vrtáte do tvrdého hladkého povrchu, označte pozici díry mechanickým vytvořením důlku. To zamezuje sklouznutí vrtačky v úvodní fázi vrtání. Držte vrtačku pevně, abyste umístili špičku vrtáku na místo, kde chcete vrtat. Pro zapnutí vrtačky stlačte spoušť vypínače. Tlačte vrták do materiálu jenom takovou silou, aby nepřestal vrtat. Na nářadí nadměrně netlačte z vrchu ani z boku ve snaze udělat oválný otvor.

Kvůli ochraně životního prostředí je potřebné akumulátor recyklovat, nebo zlikvidovat v souladu s předpisy. Akumulátor obsahuje nikl-kadmiové nebo Li články. Informujte se u místní organizace na údaje dostupné o podmínkách recyklace nebo odstranění baterií. Vybijte baterie prací s vrtačkou, potom je vyjměte z těla vrtačky, zakryjte kontakty izolační páskou, aby nedošlo ke zkratování a uvolnění energie. Nepokoušejte se otevřít plášť akumulátoru.

Když dojde k přetížení, motor se zastaví. Okamžitě odstraňte zatížení přístroje a nechte ho vychládat po dobu přibližně 30 sekund při nejvyšších otáčkách bez zatížení.

Při používání k určeným účelům se nářadí nepřetíží. Pokud je zatížení příliš vysoké nebo je překročena povolená teplota akumulátoru 75 °C, elektronický řídicí spínač vypne napájení nářadí do doby, kdy bude teplota opět v mezích optimální teploty.

Akumulátor Li-Ion je chráněn proti hlubokému vybití pomocí „Systému ochrany proti vybití”. Je-li baterie zcela vybitá, přístroj se vypne pomocí ochranného obvodu. Vložený nástroj se již nebude otáčet.

Přepínač směru otáčení ve vrchní částí tlačítka vypínače je ve střední poloze - blokování. Odblokujte přesunutím voliče do žádaného směru otáčení. Stiskněte tlačítko vypínače a vřeteno vrtačky se začne otáčet.

Ověřte nastavení na kroužku voliče kroutícího momentu, který se nalézá mezi sklíčidlem a tělem vrtačky. Poloha 1 označuje nejmenší moment síly (síla otáčející šroub), poloha 15 s největším momentem (síla otáčející šroub). Poloha “ ”je určena pro vrtání. Chcete-li utahovat šroub vyšší silou, nastavte velikost použitého kroutícího momentu na vyšší hodnotu.

Problémy s délkou nabíjení nebo dlouhé prodlevy mezi používáním baterie snižují kapacitu baterií. Náprava spočívá v provedení několika nabíjecích a vybíjecích cyklů při práci s nářadím. Utahování velkých šroubů přitom spotřebovává energii baterie rychleji než nenáročné typy operací. Baterii nedobíjejte, klesne-li teplota v jejím okolí pod 0°, nebo stoupne nad 45°, jinak se to projeví na jejím výkonu.

Před prováděním nastavení, servisních prací nebo údržby baterii z nářadí vyjměte. Vaše nářadí nevyžaduje žádné dodatečné promazání nebo údržbu. Vaše nářadí neobsahuje žádné části vyžadující údržbu. Na čištění Vašeho nářadí nikdy nepoužívejte vodu, chemické čistící prostředky. Vytřete je suchým hadrem. Nářadí skladujte na suchém místě. Větrací otvory motoru udržujte čisté. Všechny ovládací prvky pravidelně čistěte od prachu.

Vysloužilé elektrické přístroje by neměly být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.8584

Funkce Splňuje následující směrnice:

Osoba oprávněná uspořádat technický soubor,

2013/12/17 Leo Yue POSITEC manažer kvality výrobků85
