HASZNÁLATI ÚTMUTATÓ DLite WX125.1 WORX
- Nem minded keszülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

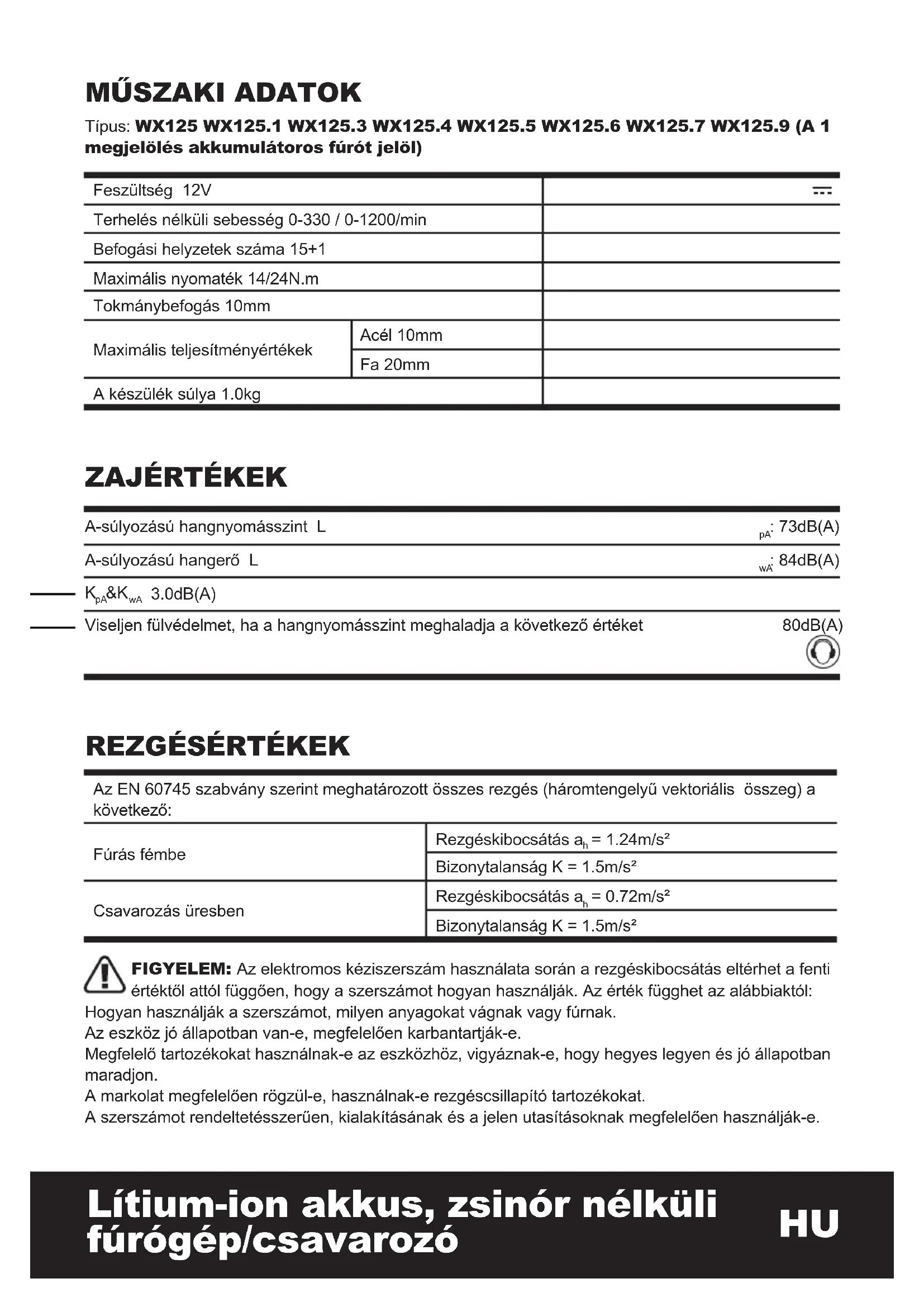

MUSZAKI ADATOK
Tipus: WX125 WX125.1 WX125.3 WX125.4 WX125.5 WX125.6 WX125.7 WX125.9 (A 1 megjelolés akkumulátoros fúrot jal)
| Feszültseg 12V | --- | |
| Terhelés nélküli sebesség 0-330 / 0-1200/min | ||
| Befogási helyzetek száma 15+1 | ||
| Maximális nyomaték 14/24N.m | ||
| Tokmánybefogás 10mm | ||
| Maximális teljesítményértékek | Acél 10mm | |
| Fa 20mm | ||
| A készülék súlya 1.0kg | ||
ZAJÉRTEKEK
| A-súlyozású hangnyomásszint L | pA: 73dB(A) |
| A-súlyozású hangerő L | wA: 84dB(A) |
| KpA&KwA 3.0dB(A) | |
| Viseljen fülvédelmet, ha a hangnyomásszint meghaladja a következő értéket | 80dB(A) |
REZGÉSÉRTEKEK
| Az EN 60745 szabvány szerint meghatározott összes rezgés (háromtengelyü vektoriális összeg) a következő: | |
| Fúrás fémbe | Rezgéskibocsátás ah=1.24m/s2 |
| Bizonytalanság K = 1.5m/s2 | |
| Csavarozás üresben | Rezgéskibocsátás ah=0.72m/s2 |
| Bizonytalanság K = 1.5m/s2 | |
FIGYELEM: Az elektramos kesziszerszám használata során a rezgéskibocsátas elterhet a fenti értéktól attól fuggöen, hogy a szerszámot hogyan használjak. Az erték fugghet az alábbiaktól:
Hogyan hasznaljak a szerszámot, milyen anyagokat vágnak vagy fumak.
Az eszkocz jo allapotban van-e, megfeleloen karbantartjak-e.
Megfelelo tartozekokat hasznalnak-e az eszkozhoz, vigyaznak-e, hogy hegyes legyen es jo allapotban maradjon.
A markolat megfeleloen rogzul-e, hasznalnak-e rezgescillapito tartozekokat.
A szerszámot rendeltetésszerüen, kialakitásának és a jelen utasításoknak megfeleloen használják-e.
Ha a szerszámot nem kezelik megfeleloen, kéz-kar vibrácios szindrómat okozhat.
FIGYELEM: A pontosság érdekében az expoziós szint becsült erté kéhez a valós használati
körülmények kozott figyembe kell venni a mukódési ciklus valamennyi elemét, igy azt az idö
is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban muködk. Ez a teljes munkaidőszak
viszonylatában jelentösen csökkentheti az expoziós szintet.
A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:
MINDIG éles vésôt, pengét, és hegyes furofejet használjon.
Az eszkocz t jelen utasitásoknak megfeleloen tartsa karban, es vigyázzon a megfelelo konésre (ahol erreszükség van).
Ha rendszeresen hasznalja az eszkocz, vásároljon rezgéscssillapíto tartozékokat.
Kerülje az eszköz hasznalatát 10^ vagy alacsonyabb hómér séklen.
Ugy tervezze meg a munkajat, hogy a magas rezgesszámú eszközök hasznalatát igenylo feladatokat tobb napra ossza el.
TARTOZÉKOK
| WX125 WX1 | 25.1 WX125.3 WX125.4 | |||
| Akkumulátor (1.3Ah) 1 2 1 2 | ||||
| Töltés 3 ora 3 ora 30 perc 30 | perc | |||
| Kétvégü bit 1 1 1 1 | ||||
| 40 darabos tartozékkészlet / / | / / | |||
| WX125.5 WX125.6 WX125.7 WX125.9 | ||||
| Akkumulátor (1.3Ah) 1 2 1 | / | |||
| Töltés | 3 ára | 1óra | 1óra | / |
| Kétvégü bit | / | 1 1 1 | ||
| 40 darabos tartozékkészlet 1 | // / | |||
Javasoljuk, hovy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. Jó minőségú, markás tartozékokat használjon. A tartozék típusát az elvégzendő munkának megfeleloen valassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítseget és tanácsot a bolti eladóktól.
A FÜRÖVAL KAPCSOLATOS BIZTONSAGI FIGYELMEZTETÉSEK
- Ha az eszközhöz kiegésztö markolato(ka)t mellekeltek, használja az(oka)t. A kontrollvesztés személyi serulést eredményezhet.
- Ha fennáll a veszély, hogy a vágóartozék rejtett gezetékeket érint, az elektromos késziszerszámottartsa szigetelt tapadófelület mellett. Ha a vágóartozék feszültség alatt áló gezeték érint, az elektromos késziszerszám külso fémalkatrészei feszültség alá kerülhetnek, aminek hatására a szerszám muködtetője aramütest szenvedhet.
AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGİ FIGYELMEZTETÉSEK
a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rovidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen gezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, pédául gemkapcsoktól, penszerméktól, kulcsoktól, szögektól, csavaroktól vagy más kis fémtárgyaktól támol, mert ezek összekapcsolhatják a polusokat. Az akkumulátor polusainak rövidzárlata égés- és tüzveszélyes.
c) Ne tegye ki honek vagy tuznek az akkumulátort. Ne tárolja kozvetlen napfényben.
d) Az akkumulátort ne tegye ki ütesnek.
e) Ha az akkumulator szivarog, vigyazzon, hogy a folyadek ne keruljon a börre vagy szembe. Amennyiben a börre vagy szembe kerül, az erintett területet mossa le
bó vizzel, és forduljon orvoshoz.
f) Az akkumulátor vagy egy cella lenyelése esétén azonnal forduljon orvoshoz.
g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
h) Ha az akkumulátor polusaira szennyezódes kerül, azt egy tiszta, száraz ruḥával törölje le.
i) Az akkumulátort használat elótt fel kell tölteni. A toltést mindig azutasításoknak megfeleloen, helyes eljárast használa végezze.
j) Használaton kívül ne hagyja toltón az akkumulátort.
k) Hosszan tartó tárolást követöen a maximális teljesitmény elérèse érdekében szükséges lehet, hogy az akkumulátort tõbSZör felTÜltse és lemerítse.
I) Az akkumulátor szobahómsékleten (20^ ± 5^) hasznávalnyujtja a legjobb teljesitményt.
m) Az akkumulátorok
artalmatlanításakor a különboző
elektrokémiai rendszereket különítse
el egymástól.
n) Csak a WORX altal javasolt toltovel toltse fel. Kizarolag a keszulekhez valo hasznalatra mellekelt toltot hasznalja. Ha egy adott akkumulatorhoz megfelelo toltot masik akkumulatorral hasznal, az tuzveszelyes lehet.
o) Ne használjon a készülékkel való használatra tervezettól eltérő akkumulátort.
p) Az akkumulátor gyermekektól távol tartandó.
q) Örizzemeg a termékhez mellekelt utasításokat, a késöbbiekben szüksége lehet ezekre.
r) Amikor a szerszámot nem használja, vegye ki belőle az akkumuláort.
s) Artilmatlanitásnál megfeleloen járjon el.
SZIMBÓLUMOK
A sérulisveszély csökkentese
érdekében a felhasznalónak el kell olvasnia az utasításokat
Figyelmeztetes
Viseljen fulvedot
Viseljen szemvedot
Viseljen pormaszkot
Csak belterben hasznalható
Netegyekiesonekvagyviznek
Ne dobja tuzbe
Az elementek ne dobja ki, a lemerulta elementek vigye a helyi gyujto- vagy ujrahasznosito pontokra.
Li
HASZNÁLATI UTASÍTÁSOK
MEGJEGYZES: Mielott a szerszámot használná, olvassa el figyelmesen az ásokat.
RENDELTETÉS
Az eszköz csavarok behajtására és kilazítására, valamint fa, fém, kerámia és muányag fürására használható.
A HASNZÁLAT ELOTT A) AZ AKKUMULÁTOR FELTÖLTÉSE
A szerszámban találhato litium-ion akkumulátor a mellekelt akkumulátortövel tölthető. Ne használjon más akkumulátortöltőt.
A litium-ion akkumulátor mélylerüles elleni videlemmel rendelkezik. Amikor az akkumulátor lemerül, a készülék egy videlemi rendszer segítsegével kikapcsol: A fej forgása leáll. Meleg munkakörnyezetben vagy hosszantartó hasznalat után elöfordulhat, hogy az akkumulátor annyira felmelegszik, hogy nem tölthető. Mielott ujratöltené, hagyja lehülni az akkumulátort. Az elso feltoltéskor, illetve ha az eszköztl hosszú ideje nim használta, az akkumulátor tobb töltesi és lemerülesi ciklus után éri el a 100%-os töltesisi szintet.
B) AZ AKKUMULÁTOR BEHELYEZÉSE ES ELTÁVOLITÁSA (Lásd A Ábra)
Nyomja le az akkumulatorkioldo gombot, es
csusztassa ki az eszkozbol az akkumulatort.
Miutan feltoltotte, csusztassa vissza az eszkozbe.
Eleg, ha enyhe nyomast gyakorol ra.
MUKODES
1. KI-/BEKAPCSOLO GOMB (Lásd B Abra)
A bekapcsoláshoz nyomja le a ki-/bekapcsoló gombot, a leallitáshoz engedje fel azt. A ki-/ bekapcsoló gomb egy fékfunckcióval van ellatva, amely azonnal leallitja a tokmányt, amikor a kapcsoló gyorsan felengedi.
A ki-/bekapcsologgbal a sebesség is allithato:
ha jobban benyomja, no a sebesség es a
nyomaték. A sebesség a gomb benyomásanak
mertékevel allithato.
FIGYELEM: Ne muködtesse hosszú, ideig alacsony sebességen, mivel szülék tulmelegedik.
2. KAPCSOLOZÁR
A kapcsoló KI helyzetben lezárható. Ezzel csökkenthtő annak a veszélye, hogy a szerszám hasznalaton kivül vêletlenül bekapcsoljon. A kapcsoló lezárásához állitsa a forgásszabályozót kózépső helyzetbe.
3. FORGÁSIRÁNY ÁLLITÁSA (Lásd B Abra)
Fúráshoz és csavarbehajtáshoz használja a “<” jelzésü elore forgást (a csuszka a bal oldalon).
A "Dorditott jelzést (csuszka a jobb oldalon)
csak kicsavarozáshoz vagy a beszorult fúrófej
kioldásához használja.
FIGYELEM: Soha ne valtoztassa meg az irányt, miközben a
tokmány forog, mindig varjon, amig leáll!
4. GYORS, LASSU FORDULATSZÁM SZABÁLYOZÓ (Lásd C Ábra)
A furo két sebességgel rendelkezik, igy lassu (LO, 1-es jelzes) vagy gyors (HI, 2-es jelzes) fordulatszámon tud furni vagy csavarozni. A furo felso részen talalhato csuszkával valaszthato ki a lassu (LO) vagy gyors (HI) fordulatszám. Ha a furot alacsony fordulatszámon használaja, a sebesség csokken, nagyobb lesz a furo ereje és nyomateka. Ha a furot magas fordulatszámon használaja, a sebesség no, kisebb lesz a furo ereje és nyomateka.
I-es állás
Alacsony sebesség: nagy fúrási atmérövel történő csavarozás vagy munka esétén
II-esallas
Magas sebesség: kis fúrási átmérovel történó munka esétén
IGYELEM: A szerkezet
meghibásodásának elkerülése
érdekében mindig varja meg, hogy a tokmány teljesen leálljon, mielott forgásí irányt vagy sebességet modositana.
5. A TOKMÁNY BEÁLLITÁSA (Lásd D Abra)
A tokmány befogópofainak kinyitásához forgassa
el a tokmány elülső résztét. Helyezze a fúroszárat a befogópofák kozé, és forgassa ellenkező irányba a tokmány elülső résztét. Figyeljen arra, hogy a fúroszár kozépen legyen. Ezt követően határozott mozdulattal forgassa ellenkező irányba a tokmány elülső résztét. A fúroszár szorosan illeszkedik a tokmányba.
6. A NYOMATEK BEÁLLITÁSA (Lásd E Ábra)
(A fúró-csavarozó erejének allitasa)
A nyomaték a nyomatékszabályozó
gyurulelforgatasavalallithato.Ha anyomatekszabalyozogyurutnagyobb
beallitasra allitja, anyomatek nagyobb lesz.
Ha a nyomatekszabalyozo gyurut alacsonyabb beallitasra allitja, a nyomatek kisebb lesz.
A beallitasnaltartsaszemelottazalabbiakat:
| 1 - 4 | kisebb csavarok behajtásához |
| 5 - 9 | csavarok behajtásához puha anyagba |
| 10 - 15 | csavarok behajtásához puha és kemény anyagba |
| fúráshoz |
7. AUTOMATIKUS ORSÖRÖGZİTO (Lásd F Ábra)
Az automatikus orsorogzitésnek kozönhetoen a szerszám egyszerú csavarhuzókent hasznalható. Igy meg egy mozdulattal tovább szorithat egy csavart, meglazíthat egy szorosan csavart, vagy tovább dolgozhat, ha az akkumulator lemerült.
A kézi csavarhúzként történő használathoz az orso automatikusan lezár, amikor a szerszám kikapcsolt helyzetben van.
8. A LED LÁMPA HASZNÁLATA
A lampa felkapcsolasyhoegyszeruen nyomja meg a ki-/bekapcsolo gombat. Amikor felengedi a ki-/bekapcsolo gombat, a lampa kialszik.
A LED lámpa jobb lathatosagot eredményez, ami hasznos sötétben vagy szuk helyen. A LED jerzi az akkumulator toltési allapotat is. Ha a toltöttseg alacsony, a lámpa villoggni kezd.
9. FÜRÁS
Ha kemeny, sima felületbe für, puntoóval jalölje meg a fürás helyét. Ezzel megakadályozhatja,
hogy a furofej kicsusszon, mivel a furatot megkezdte. Tartsa meg jol a szerszámot, és a furofejet helyezze a furni kivant pontra. Nyomja le a rvaszt a szerszám bekapcsolásához. Fúrsnal csak akkora nyomást gyakoroljon a szerszámra, hogy a fej haladjon. Ne eröltesse, és ne gyakoroljon rá oldalsó nyomást, hogy a furatot meghosszabbitsa.
! Betonhoz es falazathoz mindig karbid anyagú fúroszárat használjon. Fémhez kizárólag jo állapotú HSS fúroszárat használjon. Ha rovid csavarhúzófejet használ, mindig használjon magneses fejtartós (nem tartozék). Csvarozáskor tegyen egy kevés folyékony szappant vagy hasonlo anyagot a csavarmenetre, hogy megkönnyítse a behelyezest.
10. AZ AKKUMULÁTOR LESELEJTEZÉSE
A környezet védelme érdekében kérjuk, hogy az akkumulátort megfeleloen selejtezze le. Az akkumulator litiumot tartalmaz. Az elerhetó ujrahasznositasi es leselejtezési lehetosegekról tajekozódjon a helyi hulladékgyüjtó vallalatnál. A furo muködtétésével merítse le az akkumulátort, majd vegye ki azt a szerszámól, és a polusokat ragassza le ragasztószalaggal, hogy megelőzze a rovidzárlatot és az energiaisülést. Az akkumulátort ne probálja meg felnyitni vagy szétzedni.
11. TULTERHELES ELENI VÉDELEM
Túlterhelés esétén a motor leáll. Azonnal szüntesse meg a terhelést, és hagyja kb. 30 masodpercig hülni a legmagasabb terhelésmentes sebességen.
12. HÖMÉRSEKLETFÜGGÖ TÜLTERHELES ELLENI VÉDELEM
Ha az elektromos keziszerszámot rendeltetesszerüen használja, nem alakulhat ki tulterhelés. Ha tul nagy a terhelés vagy az akkumulator hómséklete meghaladta a megengedett 75^ -ot, az elektronikus szabályozó kikapcsolja a szerszámot, amig a hómséklet ismét az optimális tartományba kerül.
13. MÉLYLEMERULES ELLENI VÉDELEM
A litium-ion akkumulatort a melylemerulestol "lemerulésvedo rendszer vedi. Amikor az akkumulator lemerul, a keszülek egy vedelmi rendszer segitségével kikapcsol: A behelyezett fej/szár forgasa leall.
HIBAELHÁRITÁS
1. MIERT NEM KAPCSOL BE A FURO, HA MEGNYOMOM A KAPCSOLOT?
A ravasz felső részén található forgásirány-szabályozólezart helyzetben van. Oldja fel a forgásirány-szabályozó:ehhez allitsa a kivant forgási helyzetbe.Nyomja meg a ravasz,és a furo forogni kezd.
2. A SZERSZÁM LEÁLL, MIELÖTT A CSAVART TELJESEN MEGHÜZTAM VOLNA. MIERT?
Ellenorizzee a nyomatekszabalyozo gyurhelyzet. A nyomatekszabalyozo gyuru az orso es a furotest kozott talalhato. Az 1-es allas a legalacsonyabb nyomatek (furocsavarozo er), a 15-os allas a legmagasabb nyomatek (furocsavarozo er). A " ^ 串 pozici furashoz hasznalatos. A legjobb eredmeny erdekuben allitsa a nyomatekszabalyozo gyurut magasabb allasba.
3. MIERT VÁLTOZIK AZ AKKUMULÁTOR LEMERÜLÉSI IDEJE?
A toltési ido problémaí (lásd feljebb), illetve az, ha az akkumulátort hosszabb ideje nem használta, csökkenti az akkumulátor mukódési idejet. Ezt kijavithatja, ha néhanyszor feltölti és lemeriti a szerszámot. Ha nehéz munkát végez, pédául nagy csavarokat hajt be kemény fába, az akkumulátor tòbb energiaṭ használ, mint konnyebb feladatok esétén. Ne toltse az akkumulátort 0^ alatt vagy 45^ folöttt, mivel ez befolyásolja a teljesitményt.
KARBANTARTÁS
A szerszámot nem szükséges megkenni vagy karbantartani.
A szerszám nem tartalmaz a felhasználo által javithato alkatrészeket. Soha ne használjon vizet vagy vegyi tiszítószereket a szerszám tiszításához. Törölje tiszrára egy száraz
ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztan a motor szellőnyilásait. Minden szabályozóeszközt tartson pormentesen. A szellőnyilásokon keresztül néha szikrák lathatok. Ez természetes, nem okoz kárt az elektromos kezsizszerszámban.
KÖRNYEZETVÉDELEM
A leselejtetz elektromos keszülékek nem dobhatok ki a haztartasi hulladékkal. Ha van a kölben elektromos hulladék
gyujto udvar, vigye oda a keszuleket. Az ujrahasznositasi lehetosegekrol tajekozodjon a helyi hatosagoknal vagy a kereskedonel.
EGFELELOSEGI NYILATKOZAT
Kijelenti, hogy a termek:
Leirás: WORX Lītium-ion akkus, zsinórnélkūli fúrógép/csavarozó
Tipus: WX125 WX125.1 WX125.3
WX125.4 WX125.5 WX125.6 WX125.7
WX125.9 (A 1 megjelolés fúrot jal)
Rendeltétés: Furás
Megfelel a kovetkező irányelveknek: 2006/42/EC 2004/108/EC 2011/65/EU
Az alábbi normáknek:
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-1
EN 60745-2-2
A muszaki dokumentácio összeállitására jogosult személy:
Név: Russell Nicholson
Cim: Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK
2013/12/17
Leo Yue
POSITEC minőségbítzosítási vezető
