NÁVOD K OBSLUZE TWINTALKER 1302 RC6400 TOPCOM

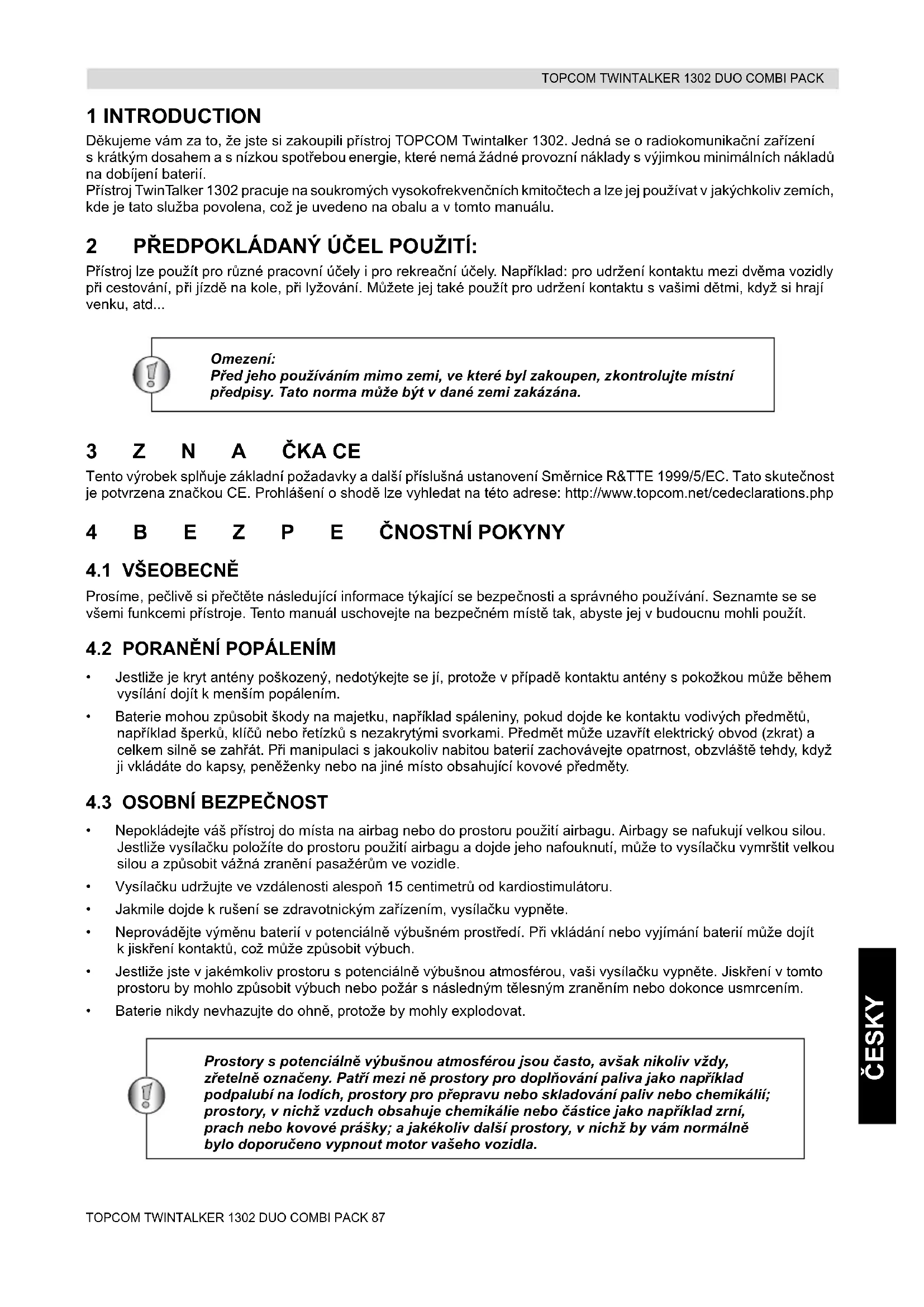

ČESKY 1 INTRODUCTION Děkujeme vám za to, že jste si zakoupili přístroj TOPCOM Twintalker 1302. Jedná se o radiokomunikační zařízení s krátkým dosahem a s nízkou spotřebou energie, které nemá žádné provozní náklady s výjimkou minimálních nákladů na dobíjení baterií. Přístroj TwinTalker 1302 pracuje na soukromých vysokofrekvenčních kmitočtech a lze jej používat v jakýchkoliv zemích, kde je tato služba povolena, což je uvedeno na obalu a v tomto manuálu. 2PŘEDPOKLÁDANÝ ÚČEL POUŽITÍ: Přístroj lze použít pro různé pracovní účely i pro rekreační účely. Například: pro udržení kontaktu mezi dvěma vozidly při cestování, při jízdě na kole, při lyžování. Můžete jej také použít pro udržení kontaktu s vašimi dětmi, když si hrají venku, atd...

Tento výrobek splňuje základní požadavky a další příslušná ustanovení Směrnice R&TTE 1999/5/EC. Tato skutečnost je potvrzena značkou CE. Prohlášení o shodě lze vyhledat na této adrese: http://www.topcom.net/cedeclarations.php

Prosíme, pečlivě si přečtěte následující informace týkající se bezpečnosti a správného používání. Seznamte se se všemi funkcemi přístroje. Tento manuál uschovejte na bezpečném místě tak, abyste jej v budoucnu mohli použít.

4.2 PORANĚNÍ POPÁLENÍM

• Jestliže je kryt antény poškozený, nedotýkejte se jí, protože v případě kontaktu antény s pokožkou může během vysílání dojít k menším popálením.

• Baterie mohou způsobit škody na majetku, například spáleniny, pokud dojde ke kontaktu vodivých předmětů, například šperků, klíčů nebo řetízků s nezakrytými svorkami. Předmět může uzavřít elektrický obvod (zkrat) a celkem silně se zahřát. Při manipulaci s jakoukoliv nabitou baterií zachovávejte opatrnost, obzvláště tehdy, když ji vkládáte do kapsy, peněženky nebo na jiné místo obsahující kovové předměty.

4.3 OSOBNÍ BEZPEČNOST

• Nepokládejte váš přístroj do místa na airbag nebo do prostoru použití airbagu. Airbagy se nafukují velkou silou. Jestliže vysílačku položíte do prostoru použití airbagu a dojde jeho nafouknutí, může to vysílačku vymrštit velkou silou a způsobit vážná zranění pasažérům ve vozidle.

• Vysílačku udržujte ve vzdálenosti alespoň 15 centimetrů od kardiostimulátoru.

• Jakmile dojde k rušení se zdravotnickým zařízením, vysílačku vypněte.

• Neprovádějte výměnu baterií v potenciálně výbušném prostředí. Při vkládání nebo vyjímání baterií může dojít k jiskření kontaktů, což může způsobit výbuch.

• Jestliže jste v jakémkoliv prostoru s potenciálně výbušnou atmosférou, vaši vysílačku vypněte. Jiskření v tomto prostoru by mohlo způsobit výbuch nebo požár s následným tělesným zraněním nebo dokonce usmrcením.

• Baterie nikdy nevhazujte do ohně, protože by mohly explodovat. Omezení: Před jeho používáním mimo zemi, ve které byl zakoupen, zkontrolujte místní předpisy. Tato norma může být v dané zemi zakázána. Prostory s potenciálně výbušnou atmosférou jsou často, avšak nikoliv vždy, zřetelně označeny. Patří mezi ně prostory pro doplňování paliva jako například podpalubí na lodích, prostory pro přepravu nebo skladování paliv nebo chemikálií; prostory, v nichž vzduch obsahuje chemikálie nebo částice jako například zrní, prach nebo kovové prášky; a jakékoliv další prostory, v nichž by vám normálně bylo doporučeno vypnout motor vašeho vozidla. HL_TT1302 Duo Combi Pack D63.book Page 87 Sunday, June 5, 2011 10:11 PM88 TOPCOM TWINTALKER 1302 DUO COMBI PACK

• Baterie uchovávejte mimo dosah malých dětí.

4.5 ZÁKONNÉ POŽADAVKY

• V některých zemích je zakázáno používat vaše zařízení PMR při řízení vozidla. V tomto případě před používáním zařízení zastavte mimo silnici.

• Jestliže vám je k tomu dán pokyn, na palubě letadla váš přístroj vypněte. jakékoliv používání přístroje musí být v souladu s předpisy letecké společnosti nebo pokyny posádky.

• Jednotku vypněte, pokud se pohybujete v jakýchkoliv prostorách, v nichž vám to nařizují vývěsky. Nemocnice nebo zdravotnická zařízení mohou používat přístroje, které jsou citlivé vůči externí vysokofrekvenční energii.

• Výměna nebo úprava antény může ovlivnit specifikace přístroje PMR a porušit předpisy CE. Nepovolené antény mohou také přístroj poškodit.

• Během vysílání se antény nedotýkejte, mohlo by to mít nepříznivý účinek na dosah.

• Jestliže zařízení nebude po delší dobu používáno, baterii vyndejte.

• Jestliže chcete přístroj vyčistit, otřete jej měkkým hadříkem navlhčeným vodou. Pro čištění nepoužívejte čistící přípravky ani rozpouštědla; mohou poškodit pláš˙ a proniknout dovnitř a způsobit tak trvalé poškození.

• Kontakty baterií lze otřít suchým netřepícím se hadříkem.

• Jestliže dojde k navlhnutí přístroje, ihned jej vypněte a vyndejte baterie. Schránku na baterie vysušte měkkým hadříkem, aby se tak minimalizovalo případné poškození způsobené vodou. Ponechejte kryt schránky na baterie sejmutý přes noc nebo tak dlouho, dokud přístroj úplně nevyschne. Přístroj nepoužívejte, dokud úplně nevyschne. 6 LIKVIDACE ZAÍZENÍ (ŽIVOTNÍ PROSTEDÍ) Tento výrobek se na konci své životnosti nesmí vyhazovat do normálního domovního odpadu, ale je teba jej předat do sběrného dvora k recyklaci elektrického a elektronického zaízení. Tuto skutečnost udává symbol na výrobku, v návodu pro uživatele a/nebo na krabici. Některé z materiálů výrobku lze znovu použít, pokud je předáte k recyklaci. Opakovaným použitím některých částí nebo surovin z použitých výrobků významně přispějete k ochraně životního prostředí. Prosíme, pokud budete potebovat více informací o sbrných místech ve vašem kraji, obra˙te se na vaše místní správní orgány.

7 POUŽÍVÁNÍ ZAŘÍZENÍ PMR

Aby zařízení PMR mohla mezi sebou komunikovat, musí být všechna nastavena na stejný kanál a musí být v přijímacím dosahu (max. až 5 km v otevřeném terénu). Protože tato zařízení používají volná kmitočtová pásma (kanály), sdílejí tyto kanály (celkem 8 kanálů) všechna zařízení v provozu. Proto není zaručeno soukromí. Kdokoliv s přístrojem PMR nastaveným na váš kanál může konverzaci odposlouchávat. Jestliže chcete komunikovat, (přenášet hlasový signál), musíte stisknout tlačítko (Push to Talk). Jakmile stisknete toto tlačítko, přístroj přejde do režimu vysílání a můžete mluvit do mikrofonu. Všechna další zařízení PMR v dosahu na stejném kanálu a v pohotovostním režimu (nevysílající) budou vaše vysílání slyšet. Před tím, než začnete odpovídat na zprávu, musíte vyčkat, dokud druhá strana nepřestane vysílat. Na konci každého vysílání přístroj vydá pípnutí. Jestliže chcete odpovědět, stačí pouze stisknout tlačítko a mluvit do mikrofonu. PTT

Jestliže 2 nebo více uživatelů stisknou tlačítko současně, přijímač bude přijímat pouze nejsilnější signál a zbývající signál(y) budou potlačeny. Proto byste měli vysílat signály (mačkat tlačítko ) pouze tehdy, když je kanál volný. PTT

1.Jestliže chcete sponu z pístroje demontovat, zatlate sponu pásu (2) směrem k anténě a vytáhněte západku spony (1). 2.Jestliže instalujete sponu pásu zpět, její zajištění ve správné poloze je signalizováno kliknutím.

8.2 VKLÁDÁNÍ BATERIÍ

1.Demontujte sponu pásu (§ 8.1). 2.Povytáhnte západku dvířek schránky na baterie směrem dolů (3) a vysuňte kryt baterií ve směru od antény. (4) 3.Vložte 3 dobíjecí baterie typu "AAA" a přitom dodržujte polaritu podle obrázku. 4.Nasaďte kryt schránky na baterie a sponu pásu zpět (§ 8.1).

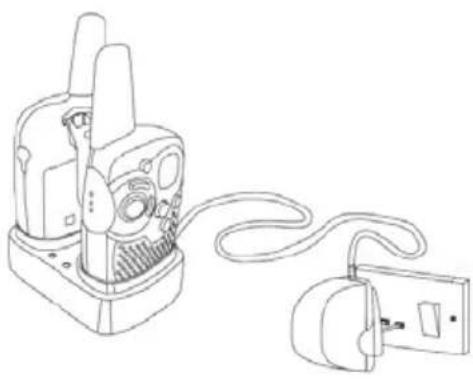

Po nainstalování bateriových jednotek je možné k jejich snadnému dobíjení využít stolní dobíje 1.Umíst stolní dobíje na rovný povrch. 2.Zapojte jeden konec adaptéru, který je souástí dodávky, do elektrické zásuvky a druhý konec do konektoru na zadní stran stolní dobíjeky. 3.Vložte vysílaku do dobíjeky, jak je uvedeno na obrázku. 4.LED dioda dobíjení se rozsvítí, je-li vysílaka správn zasunuta a dobíjí se. Plné nabití baterií trvápibližn 7 až 10 hodin. HL_TT1302 Duo Combi Pack D63.book Page 89 Sunday, June 5, 2011 10:11 PM90 TOPCOM TWINTALKER 1302 DUO COMBI PACK

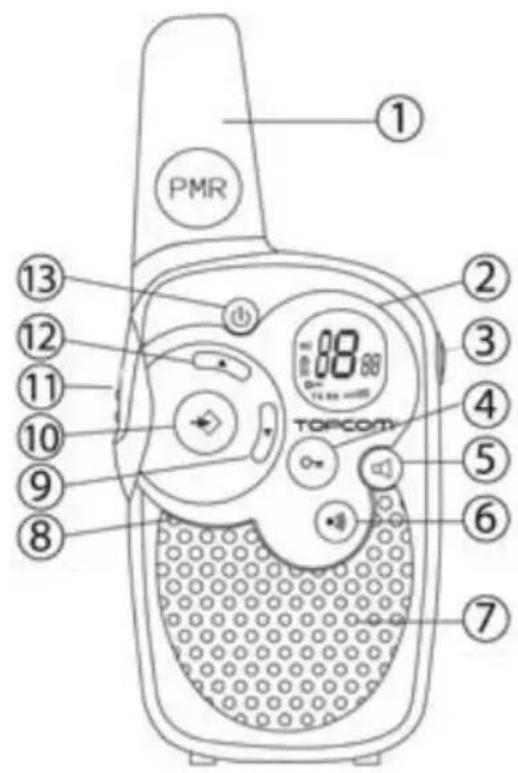

4. Tlačítko LOCK (blokování)

5. Tlačítko MONITOR (sledování)

6. Tlačítko CALL (volání)

- Snížení hlasitosti reproduktoru. - Volba předcházející položky menu.

11. Tlačítko PUSH TO TALK (je třeba jej stisknout, jestliže

chcete mluvit) - Stisknete jej, jestliže chcete mluvit, pokud chcete poslouchat, uvolněte jej. - Potvrzení nastavení v menu.

- Zvýšení hlasitosti reproduktoru. - Volba následující položky menu.

12 UKAZATEL ÚROVNĚ NABITÍ BATERIÍ/SIGNALIZACE NÍZKÉHO NABITÍ ÚROVEŇ NABITÍ BATERIÍ je signalizována počtem čtverečků, které jsou zobrazeny uvnitř ikony BATERIE na LCD displeji. Plně nabitá baterie Baterie nabitá ze dvou třetin Baterie nabitá z jedné třetiny Vybitá baterie Jestliže je ÚROVEŇ NABITÍ BATERIÍ nízká, bude ikona BATERIE blikat a bude tak signalizovat, že je třeba baterie buď vyměnit nebo nabít. a. Číslo kanálu b. Hlasitost reproduktoru c. Ikona RX - Zobrazí se, jestliže je přijímán signál d. Ikona TX - Zobrazí se, jestliže je vysílán signál e. Ikona blokování - Zobrazí se, jestliže klávesnice je zablokována. f. Ukazatel úrovně nabití baterií g. Ikona snímání - Zobrazí se tehdy, když bude aktivní režim snímání

TX RX Baterie likvidujte odkládáním do zásobníků vyhrazených pro likvidaci baterií; neodhazujte je do domovního odpadu. Baterie nezkratujte a nelikvidujte odhazováním do ohně. Jestliže zařízení nemá být po delší dobu používáno, baterii vyndejte. HL_TT1302 Duo Combi Pack D63.book Page 90 Sunday, June 5, 2011 10:11 PMTOPCOM TWINTALKER 1302 DUO COMBI PACK 91TOPCOM TWINTALKER 1302 DUO COMBI PACK ČESKY

13 NABÍJENÍ DOBÍJECÍCH BATERIÍ

Zařízení PMR lze používat se 3 nabíjecími bateriemi NiMh AAA. Při používání nabíjecích baterií můžete pro nabíjení použít adaptér, který je součástí volitelného příslušenství.

• Vložte 3 nabíjecí baterie typu "AAA" .

• Zasute malou zástrku adaptéru 7,5 V ss / 200mA do svorky SPK/MIC/CHG a druhý konec do elektrické zásuvky.

• Zkontrolujte, zda je přístroj vypnutý, aby docházelo k řádnému nabíjení baterií. Během nabíjení ve vypnutém režimu není k dispozici žádný ukazatel nabití. POZNÁMKA: Úplné nabití baterií trvá přibližně 7 až 10 hodin.

• Jestliže jej chcete spustit, stiskněte tlačítko a podržte jej ve stisknutém stavu. Přístroj vydá "pípnutí" a LCD displej zobrazí aktuální kanál.

• Jestliže chcete přístroj vypnout, znovu stiskněte tlačítko a podržte jej ve stisknutém stavu. Přístroj vydá "pípnutí" a LCD displej zhasne.

14.2 NASTAVOVÁNÍ HLASITOSTI REPRODUKTORU

Hlasitost reproduktoru lze nastavovat pomocí kláves / . Úroveň hlasitosti je zobrazena na LCD displeji.

Jestliže je přístroj zapnutý (ON) a nevysílá, je nepřetržitě v režimu PŘÍJMU. Jestliže budete přijímat signál na aktuálním kanálu, zobrazí se ikona RX.

14.4 VYSÍLÁNÍ SIGNÁLŮ

• Jestliže chcete vysílat, stisknte tlačítko a podržte jej ve stisknutém stavu.

• Přidržujte přístroj ve svislé poloze s MIKROFONEM 10 cm od úst a mluvte do mikrofonu.

• Po ukončení vysílání tlačítko uvolněte. Používejte výhradně přiložený ADAPTÉR AC/DC s nabíjecími bateriemi typu "AAA". Nepokoušejte se o nabíjení tohoto přístroje, pokud v něm jsou vloženy normální alkalické baterie typu "AAA".

TX RX Aby vaše vysílání mohly přijímat jiné osoby, musí být nastaveny na stejném kanálu.

Přístroj PMR má k dispozici 8 kanálů. Jestliže chcete kanály změnit:

• Stiskněte jednou tlačítko , na LCD displeji bude blikat číslo aktuálního kanálu.

• Jestliže chcete kanál změnit, stisknte tlačítko nebo .

• Stisknutím tlačítka dojde k potvrzení volby kanálu a návratu do NORMÁLNÍHO režimu. POZNÁMKA: Konverzaci může přijímat a naslouchat jí jakýkoliv přístroj PMR nastavený na stejném kanálu.

Funkci MONITOR můžete používat pro kontrolu slabších signálů na aktuálním kanálu.

• Pro normální sledování stiskněte tlačítko .

• Stiskněte tlačítko a podržte jej ve stisknutém stavu. Po 5 sekundách můžete tlačítko uvolnit. Nyní budete kanál nepřetržitě sledovat tak dlouho, dokud znovu nestisknete tlačítko .

Funkce CHANNEL SCAN (snímání kanálů) provádí vyhledávání aktivních signálů v nekonečné smyčce od kanálu 1 po kanál 8.

• Stiskněte tlačítko a a podržte je ve stisknutém stavu po dobu 2 sekund.

• Uvolněte tlačítka. Kanál zobrazený na displeji se bude s postupným snímáním jednotlivých kanálů měnit.

• Jestliže bude zachycen aktivní signál (na jednom z 8 kanálů), funkce CHANNEL SCAN se přeruší a budete moci slyšet aktivní signál.

• Jestliže bude zachycen aktivní signál (na jednom z 8 kanálů), stisknte tlačítko nebo , aby došlo k vynechání aktuálního kanálu a k pokračování v prohledávání dalšího aktivního kanálu.

• Jestliže chcete komunikovat prostřednictvím kanálu s aktivním signálem, stiskněte tlačítko nebo stiskněte , jestliže budete chtít snímání kanálů deaktivovat.

14.8 BLOKOVÁNÍ TLAČÍTEK

• Jestliže chcete aktivovat nebo deaktivovat režim BUTTON LOCK (blokování tlačítek), stiskněte tlačítko a podržte jej ve stisknutém stavu po dobu 2 sekund. Na LCD displeji se zobrazí ikona blokování tlačítek.

• Jestliže chcete funkci blokování tlačítek deaktivovat, znovu stiskněte a podržte tlačítko .

Volací tón upozorňuje ostatní na to, že chcete mluvit. a. Nastavení volacího tónu Lze navolit 5 různých volacích tónů.

• Stiskněte dvakrát tlačítko . Zobrazí se CA.

• Jestliže chcete zvolit další volací tón, stiskněte tlačítko nebo nebo zvolte OF, aby došlo k aktivaci volacích tónů.

• Stiskněte tlačítko , čímž dojde k potvrzení vaší volby a návratu do pohotovostního režimu. b. Vysílání volacího tónu Stiskněte krátce tlačítko . Volací tón se bude vysílat po dobu 3 sekund na nastaveném kanálu.

Jestliže dojde ke stisknutí tlačítka, přístroj vydá krátké pípnutí. Nastavení tónu kláves.

• Stiskněte třikrát tlačítko . Zobrazí se "to".

• Jestliže chcete tón při stisknutí kláves aktivovat (ON), stiskněte tlačítko ; jestliže jej chcete deaktivovat (OF), stisknte tlačítko .

• Stiskněte tlačítko , čímž dojde k potvrzení vaší volby a návratu do pohotovostního režimu.

14.11 ZAPNUTÍ/VYPNUTÍ PÍPÁNÍ

Po uv olnění tlačítka přístroj vydá pípnutí, čímž potvrdí, že jste přestali mluvit. Nastavení potvrzovacího pípání.

• Stiskněte čtyřikrát tlačítko . Zobrazí se "ro".

• Jestliže chcete pípání aktivovat (ON), stiskněte tlačítko ; jestliže chcete pípání deaktivovat (OF), stiskněte tlačítko .

• Stiskněte tlačítko , čímž dojde k potvrzení vaší volby a návratu do pohotovostního režimu.

14.12 PŘIPOJENÍ SLUCHÁTEK

Přístroj Twintalker 1302 lze použít s externím mikrofonem a reproduktorem. Konektor je umístěn pod ochranným pryžovým krytem na vrchní části přístroje. Jestliže chcete připojit externí soupravu reproduktoru/mikrofonu nebo sluchátka, zvedněte pryžovou krytku na vrchu přístroje, abyste získali přístup ke konektoru. Zasuňte příslušnou zástrčku do konektoru. 15 TECHNICKÉ SPECIFIKACE Kanály Kmitočet Dosah Baterie přístroje PMR Vysílací výkon Typ modulace Odstup mezi kanály

Na přístroje Topcom se vztahuje záruční doba v trvání 24 měsíců. Zaruční doba začíná běžet v den zakoupení nového přístroje. Záruka se nevztahuje na spotřební díly nebo vady způsobené nedbalým jednáním nebo opomenutím. Záruka musí být prokázána předložením kopie originálního potvrzení o koupi s uvedením data zakoupení a modelu přístroje.

16.2 VÝJIMKY ZE ZÁRUKY

Záruka se nevztahuje na poškození nebo vady způsobené nesprávným zacházením nebo provozem a poškození, která jsou výsledkem použití neoriginálních dílů nebo příslušenství. Záruka se nevztahuje na poškození způsobená vnějšími faktory, například osvětlením, vodou a požárem, ani na žádné škody způsobené během přepravy. Nelze uplatňovat žádnou záruku, pokud došlo ke změně nebo odstranění výrobního čísla na přístroji nebo zrušení jeho platnosti. HL_TT1302 Duo Combi Pack D63.book Page 94 Sunday, June 5, 2011 10:11 PMTOPCOM TWINTALKER 1302 DUO COMBI PACK 95

• Batérie uchovávajte mimo dosahu malých detí.

• Stlačením a podržaním sa aktivujú. Jednotka „pípne“ a na displeji LCD sa zobrazí aktuálny kanál.

• Opätovným stlačením a podržaním sa vypnú. Jednotka „pípne“ a displej LCD zhasne.

• Ak chcete VYSIELAŤ, stlačte a podržte tlačidlo .

• Stlačte a podržte tlačidlo a po dobu 2 sekúnd.

14.8 Zámok klávesnice

• Stlačte 2 krát. Zobrazí sa CA.

• Stlačte 3 krát. Zobrazí sa „to“.

• Stlačte 4 krát. Zobrazí sa „ro“.
