Typ produktu	Příslušenství křovinořezu pro multifunkční nástroj
Značka	AL-KO
Model	BCA 4030
Správné použití	Sekání trávy, vegetace, podrostu a mladých křovin (domácí použití)
Napájení	Lithium-iontová baterie (přes základní přístroj AL-KO Multitool MT 40)
Řezné nástroje	Řezací hlava se strunou (cívka) a třízubý nůž
Číslo náhradního nože	113479
Číslo cívky se strunou (balení po 2 ks)	113478
Ochranné kryty	Hlavní kryt, přední kryt, ochranný kroužek s odřezávačem struny
Distanční prvek	Udržuje řezný nástroj v bezpečné vzdálenosti od nohou
Kompatibilita	Základní přístroj AL-KO Multitool MT 40
Bezpečnost	Vypnutí motoru a vyjmutí baterie před údržbou; povinné nošení OOP (rukavice, brýle, chrániče sluchu)
Údržba	Čistit po použití; vyměnit nůž nebo cívku; naolejovat nůž pro dlouhodobé skladování
Záruka	Zákonná záruka na výrobní vady (podle národní legislativy)
Skladování	Suché, uzavřené místo, mimo dosah dětí

Často kladené otázky - BCA 4030 AL-KO

Jaké typy řezu mohu provádět s BCA 4030?

BCA 4030 umožňuje sekat trávu, podobnou vegetaci pomocí cívky se strunou, a silnější rostliny, podrost a mladé křoviny pomocí třízubého nože. Je určen pro domácí použití a musí být veden po zemi.

Jak vyměnit cívku se strunou?

Vypněte přístroj a vyjměte baterii. Stiskněte obě tlačítka odemknutí krytu, sejměte jej a vyjměte prázdnou cívku. Vložte novou cívku (č. 113478), provlékněte strunu otvory v krytu, nasaďte kryt zpět, dokud nezaklapne. Vložte baterii a zapněte přístroj pro nastavení délky struny poklepáním řezací hlavy na trávu.

Mohu použít jiný nůž?

Ano, dodávaný třízubý nůž lze nahradit náhradním nožem č. 113479. Používejte pouze originální díly AL-KO pro zajištění bezpečnosti a souladu s předpisy.

Jaká bezpečnostní opatření musím dodržovat?

Vždy noste osobní ochranné prostředky: rukavice, brýle, chrániče sluchu, pevnou obuv a dlouhé kalhoty. Udržujte ostatní osoby ve vzdálenosti nejméně 15 m. Před jakoukoli údržbou vypněte přístroj a vyjměte baterii. Nepracujte v dešti nebo na kluzkých svazích.

Jak prodloužit strunu během používání?

Pravidelně přitlačujte řezací hlavu na trávu během provozu: tím se odvine nový kus struny z cívky a opotřebovaný konec je odříznut odřezávačem struny integrovaným v ochranném kroužku.

Je toto příslušenství kompatibilní se všemi základními přístroji AL-KO?

BCA 4030 je kompatibilní pouze se základním přístrojem AL-KO Multitool MT 40. Informace o montáži naleznete v návodu k základnímu přístroji.

Jak čistit a udržovat přístroj?

Po každém použití přístroj důkladně očistěte. Při dlouhodobém skladování očistěte nůž a nastříkejte antikorozní olej. Používejte pouze originální náhradní díly. Podrobnosti o údržbě najdete v návodu.

Co dělat, když se nůž zablokuje?

Pokud se nůž během práce zablokuje, okamžitě zastavte motor. Držte přístroj ve výšce, aby nůž nenaskočil. Zablokování předejdete řezáním z opačné strany, než je sklon křovin.

Kde najdu náhradní díly?

Náhradní díly (nůž č. 113479, cívka se strunou č. 113478) jsou k dispozici u autorizovaných prodejců AL-KO nebo v servisu. Vždy používejte originální díly.

Jaká je doba záruky?

Zákonná záruka na výrobní vady platí po dobu stanovenou právními předpisy země nákupu. Záruka se vztahuje na vady materiálu a zpracování za předpokladu dodržování návodu k použití a používání originálních dílů. Spotřební díly (např. nůž, struna) nejsou kryty.

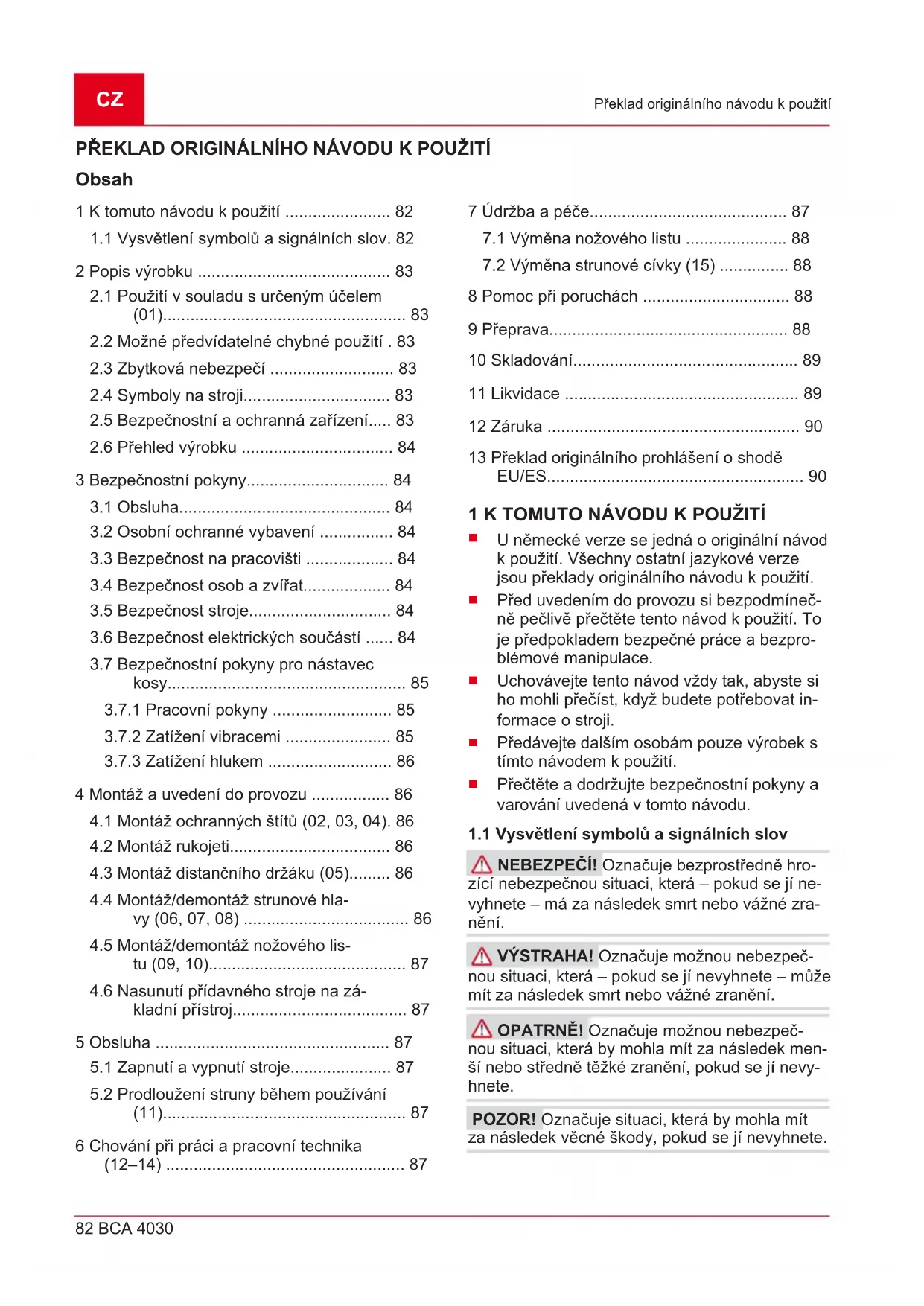

NÁVOD K OBSLUZE BCA 4030 AL-KO

1 K tomuto návodu k použití 82
1.1 Vysvětlení symbolů a signálních slov. 82
2 Popis výrobku 83
2.1 Použití v souladu s určeným účelem (01).... 83
2.2 Možné předvídatelné chybné použití . 83
2.3 Zbytková nebezpečí 83
2.4 Symboly na stroji.... 83
2.5 Bezpečnostní a ochranná zařízení..... 83
2.6 Přehled výrobku 84

3 Bezpečnostní pokyny.... 84

3.1 Obsluha.... 84
3.2 Osobní ochranné vybavení 84
3.3 Bezpečnost na pracovišti 84
3.4 Bezpečnost osob a zvířat.... 84
3.5 Bezpečnost stroje.... 84
3.6 Bezpečnost elektrických součástí ..... 84

3.7 Bezpečnostní pokyny pro nástavec kosy.... 85

3.7.1 Pracovní pokyny 85

3.7.2 Zatížení vibracemi 85

3.7.3 Zatížení hlukem 86

4 Montáž a uvedení do provozu 86

4.1 Montáž ochranných štítů (02, 03, 04). 86

4.2 Montáž rukojeti.... 86

4.3 Montáž distančního držáku (05)...... 86

4.4 Montáž/demontáž strunové hla- vy (06, 07, 08) 86

4.5 Montáž/demontáž nožového lis-tu (09, 10)....87

4.6 Nasunutí přídavného stroje na zá- kladní přístroj.... 87

5 Obsluha 87

5.1 Zapnutí a vypnutí stroje.... 87

5.2 Prodloužení struny během používání (11)...... 87

6 Chování při práci a pracovní technika (12–14) 87

7 Údržba a péče.... 87
7.1 Výměna nožového listu 88
7.2 Výměna strunové cívky (15) 88
8 Pomoc při poruchách 88
9 Přeprava.... 88
10 Skladování.... 89
11 Likvidace 89
12 Záruka 90
13 Překlad originálního prohlášení o shodě EU/ES.... 90

1 K TOMUTO NÁVODU K POUŽITÍ

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.
Před uvedením do provozu si bezpodmínečně pečlivě přečtěte tento návod k použití. To je předpokladem bezpečné práce a bezproblémové manipulace.
Uchovávejte tento návod vždy tak, abyste si ho mohli přecíst, když budete potřebovat informace o stroji.
Předávejte dalším osobám pouze výrobek s tímto návodem k použití.
Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

1.1 Vysvětlení symbolů a signálních slov

⚠ NEBEZPEČÍ! Označuje bezprostředně hrozící nebezpečnou situaci, která – pokud se jí nevyhnete – má za následek smrt nebo vážné zranění.

⚠️ VÝSTRAHA! Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění.

⚠ OPATRNĚ! Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete.

POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete.

H UPOZORNĚNÍ Speciální pokyny pro lepší srozumitelnost a manipulaci.

2 POPIS VÝROBKU

2.1 Použití v souladu s určeným účelem (01)

Nástavec kosy může být použit výhradně jen v součinnosti se základním přístrojem. Celý stroj lze volitelně používat jak strunovou sekačku, tak i jako motorovou kosu. Vybavený strunovou cív-kou je stroj určen výhradně jen k sečení měkké trávy a podobného porostu. Listový nůž se 3 zu-by lze použít k sekání silnějších zelených rostlin, mladého podrostu a křoví. Stroj musíte přitom vést ze země.

Základní přístroj i přídavné stroje jsou určeny výhradně jen k použití v soukromém sektoru. Jakékoliv jiné používání a dále nepovolené přestavby a dodatečné montáže budou považovány za použití k jinému než určenému účelu a mají za následek propadnutí záruky, dále ztrátu konformity (značka CE) a odmítnutí jakékoli odpovědnosti za škody způsobené uživateli nebo třetí straně ze strany výrobce.

2.2 Možné předvídatelné chybné použití

Nesekejte keře, živé ploty, stromy nebo květiny.
■ Stroj během provozu nezvedejte ze země.

2.3 Zbytková nebezpečí

I při řádném používání stroje ke stanovenému účelu vždy zbývá zbytkové riziko, které nelze vyloučit. Z druhu a konstrukce stroje mohou být podle použití odvozena následující potenciální ohrožení:

Odlétávání posekaných předmětů, zeminy a kamínků
■ Odlétávání částí struny
Vdechování částic řezaného zboží, jestliže nemáte nasazenou ochranu dýchacích orgánů.
■ Poškození sluchu, jestliže nenosíte ochranu sluchu.
- Řezná poranění při sáhnutí na otáčející se strunu

2.4 Symboly na stroji

Symbol Význam

Zvláštní opatrnost při manipulaci!

Před uvedením do provozu si pře- čtěte návod k použití!

Nosit ochranné rukavice!

Noste pevnou obuv!

Třetí osoby držte stranou nebezpečné oblasti!

Noste ochranu sluchu a ochranné brýle!

Vzdálenost mezi strojem a nezúčastněnými osobami musí kolem uživatele činit minimálně 15 m.

Nepoužívat při dešti! Chránit před vlhkostí!

2.5 Bezpečnostní a ochranná zařízení

Ochranný štít

Chrání uživatele před kontaktem s rotujícím listovým nožem, popř. strunou a odlétávajícími předměty. Doplňkově je na ochranném štítu umístěn ochranný kroužek.

Distanční držák

Zajišťuje, že se nohy obsluhy nebudou nacházet v blízkosti rotujícího listového nože, popř. struny.

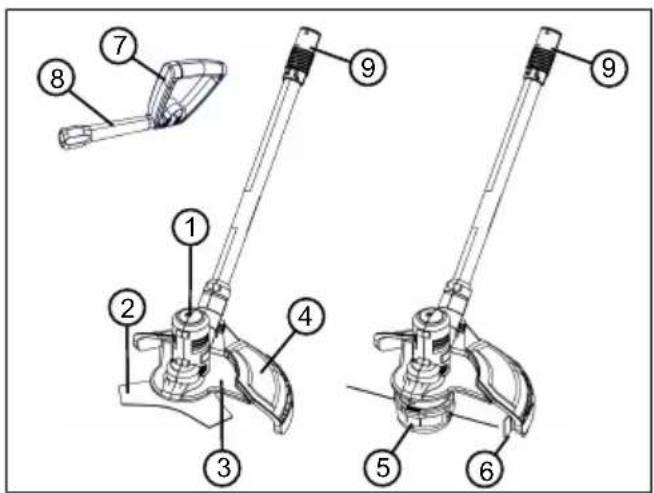

2.6 Přehled výrobku

1 Žací hlavice s motorem

2 Trojzubec

3 Přední ochranný štít (dvoudílný)

4 Hlavní štít

5 Strunová hlava s cívkou

6 Ochranný kroužek s odřezávačem stru- ny

7 Rukojeť, nastavitelná

8 Distanční držák

9 Spojka pro základní přístroj

3 BEZPEČNOSTNÍ POKYNY

3.1 Obsluha

■ Mladiství mladší 16 let nebo osoby, které nejsou seznámeny s návodem k použití, nesmějí stroj používat. Respektujte eventuální zemské specifické bezpečnostní předpisy týkající se minimálního věku uživatele.
■ Neobsluhujte stroj pod vlivem alkoholu, drog nebo léků.

3.2 Osobní ochranné vybavení

Aby se předešlo zranění hlavy a končetin, jakož i poškození sluchu, je třeba nosit oděv a ochranné vybavení podle předpisů.
■ Osobní ochranné vybavení se skládá z:

Ochranná helma, ochranné brýle a ochrana dýchacích orgánů
dlouhé kalhoty a pevná obuv
při údržbě a péči: ochranné rukavice

3.3 Bezpečnost na pracovišti

■ Pracujte jen za denního světla nebo za velmi jasného umělého osvětlení.
Před zahájením práce z pracovní oblasti odstraňte nebezpečné předměty, např. větve, kusy skla a kovu, kameny.
■ Dbejte na vlastní stabilitu.

3.4 Bezpečnost osob a zvířat

■ Stroj používejte jen k té práci, pro kterou je určen. Použití k jinému než určenému účelu může mít za následek poranění i poškození věcných hodnot.
■ Stroj zapněte jen tehdy, jestliže se v pracovní oblasti nenacházejí žádné osoby a zvířata.
Ruce nebo nohy, popř. jiné části těla udržujte mimo dosah pohybujících se dílů stroje (např. pilový řetěz, řezací ústrojí).
Díly stroje, jako např. kryty motoru a řezné nástroje se mohou během provozu silně zahřívat. Nedotýkejte se jich. Po vypnutí vyčkejte na jejich ochlazení.

3.5 Bezpečnost stroje

■ Stroj používejte jen za následujících podmínek:

■ Stroj není znečištěný.
Stroj nevykazuje žádná poškození.
Všechny ovládací prvky fungují.

Všechna držadla stroje udržujte suchá a čistá.
Nepřetěžujte stroj. Je určen pro lehké práce v soukromém sektoru. Přetížení vedou k poškození stroje.
Stroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Poškozené díly vždy vy-měňte za originální náhradní díly výrobce. Je-li stroj provozován s opotřebenými nebo poškozenými díly, nemohou být vůči výrobci uplatňovány nároky na záruční plnění.

3.6 Bezpečnost elektrických součástí

K zamezení zkratů a zničení elektrických součástí:

Stroj chraňte před vlhkostí a nepoužívejte jej v dešti.
Stroj neostřikujte vodou.
■ Stroj neotevírejte.

H UPOZORNĚNÍ Dodržujte bezpečnostní pokyny k akumulátoru a nabíječce uvedené v samostatných návodech k použití.

3.7 Bezpečnostní pokyny pro nástavec kosy

3.7.1 Pracovní pokyny

■ Stroj vždy obsluhujte oběma rukama.
■ Ruce a nohy držte vždy stranou od řezného ústrojí, zejména při zapnutí motoru.
■ Po vypnutí motoru počkejte na zastavení řezného ústrojí.
■ Posekané předměty odstraňujte jen po úplném zastavení motoru a řezného ústrojí.
Odřezávače struny se kvůli nebezpečí řezných poranění nedotýkejte nechráněnýma rukama.
■ Po vytažení nové struny stroj před zapnutím vždy umístěte do jeho normální pracovní polohy.
■ Nepoužívejte kovové struny!
Ochranný štít, řezné ústrojí a motor stále udržujte volné od zbytků ze sečení.
Osoby, které nejsou se strojem seznámeny, by se měly nejdříve naučit s ním zacházet u vypnutého motoru.

Při práci ve svahu:

Nikdy nepracujte na hladkém a kluzkém svahu.
Vždy sečte příčně ke svahu, nikdy ne směrem nahoru nebo dolů.
Vždy stůjte pod řezným ústrojím.

■ Po kontaktu s cizím tělesem:

Vypněte motor.
Zkontrolujte, zda stroj není poškozený.

Pevně namontujte nožový list, aby se nemohl při provozu uvolnit a spadnout.

3.7.2 Zatížení vibracemi

⚠️ VÝSTRAHA! Nebezpečí vyplývající z vibrací. Skutečná emisní hodnota vibrací při používání stroje se může odlišovat od hodnoty uváděné výrobcem. Před popř. během používání respektujte následující ovlivňující faktory:

■ Je stroj používán v souladu s určeným účelem?
■ Je materiál správným způsobem posekán, popř. zpracován?
Nachází se stroj v řádném stavu vhodném k používání?
Je řezný nástroj správně nabroušený, popř. je řezný nástroj správně namontovaný?
■ Jsou namontovány rukojeti a event. volitelné vibrační rukojeti, a jsou pevně spojeny se strojem?

■ Provozujte stroj pouze při tolika otáčkách, kolik je nezbytné pro danou práci. Nevytáčejte motor na maximum, snížíte hluk a vibrace.

Kvůli neodbornému používání a údržbě se mohou zvýšit vibrace stroje a hlučnost. To vede ke zdravotním újmám. V takovém přípa-dě stroj ihned vypněte a nechte ho opravit od autorizovaného servisu - dílny.

Stupeň zatížení vibracemi je závislý na prováděné práci, popř. používání stroje. Odhadněte je a vložte odpovídající pracovní přestávky. Výrazně se tím sníží zatížení vibracemi po celou pracovní dobu.

Delší používání stroje vystavuje obsluhu vibracím a může zapříčinit oběhové problémy („bílý prst - Raynaudova nemoc“). Abyste toto riziko zmenšili, noste rukavice a držte ruce v teple. Pokud se objeví symptom „bílého prstu“, ihned vyhledejte lékaře. K tomuto symptomu patří: Necitlivost, ztráta stability, mravenčení, svědění, bolest, ubývání síly, změna barvy nebo stavu kůže. Normálně postihují tyto symptomy prsty, ruce nebo puls. Nebezpečí se zvyšuje za nízkých teplot.

Během pracovního dne si dělejte delší přestávky, abyste si mohli odpočinout od hluku a vibrací. Plánujte si práci tak, aby se použití strojů se silnými vibracemi rozložilo na několik dnů.

Máte-li nepříjemný pocit nebo jste během používání stroje zjistili zabarvení kůže na vašich rukou, okamžitě přerušte práci. Dodržujte do-statečně dlouhé pracovní přestávky. Bez do-statečných přestávek v práci může dojít k vibračnímu syndromu ruka-paže.

Minimalizujte riziko vystavení vibracím. Stroj udržujte podle pokynů v návodu k použití.
■ Používáte-li stroj častěji, kontaktujte svého prodejce k zakoupení antivibračního příslušenství (např. rukojetí).
Se strojem nepracujte při teplotách menších než 10 °C. V pracovním plánu specifikujte, jak lze omezit zatížení vibracemi.

3.7.3 Zatížení hlukem

Určitému zatížení hlukem nelze u tohoto stroje zabránit. Hlučné práce provádějte v doporučených a určených dobách. Dodržujte event. doby klidu a pracovní dobu omezte na minimum. Ke své osobní ochraně a k ochraně v blízkosti se nacházejících osob noste vhodnou ochranu sluchu.

4 MONTÁŽ A UVEDENÍ DO PROVOZU

⚠️ VÝSTRAHA! Nebezpečí zranění pořezáním. Nebezpečí zranění pořezáním při sáhnutí na ostrohranné a pohybující se díly přístroje i řezné nástroje.

Před údržbou, ošetřováním a čištěním stroj vždy vypněte. Odstraňte akumulátor.
Při údržbě, ošetřování a čištění vždy noste ochranné rukavice.

4.1 Montáž ochranných štítů (02, 03, 04)

Upevnění hlavního štítu (02)

1. Hlavní štít (02/1) nasuňte na žací hlavu (02/2) (02/a).
2. Zavěste přichytku (02/3) (02/b) a zašroubujte upevňovací šroub [M6] (02/4) (02/c).

Upevněte přední ochranný štít (03)

1. Obě poloviny (03/1, 03/2) předního ochranného štítu nasadte na žací hlavu a stlačte dohromady (03/a). Okraj předního ochranného štítu se musí nacházet pod hlavním štitem.

2. Zašroubujte oba šrouby [ST4*16] (03/3) (03/b).

Vložte ochranný kroužek s odřezávačem struny (04)

1. Ochranný kroužek (04/1) napolohujte nad ochranný štít (04/2) tak, aby odřezávač stru- ny (04/3) ukazoval dovnitř k žací hlavě (04/4).

2. Vtlačení ochranného kroužku:

Nejdříve oba dlouhé kolíky (04/5) přesně zatlačte do druhé šachty (04/6) (04/a). Upozornění: Po zatlačení jednoho ze dvou kolíků do jedné ze sousedních ša-

chet není ochranný kroužek dost pevně umístěný.

Pak všechny zaskakovací háčky (04/7) zleva doprava zatlačte do přidržných otvorů (04/8) tak, aby všechny háčky za-skočily (04/b).

4.2 Montáž rukojeti

Viz návod k použití „Multitool variable MT 40 - základní přístroj“.

4.3 Montáž distančního držáku (05)

1. Distanční držák (05/1) našroubujte na otočný/zaskakovací kloub (05/2) již namontované ru-kojeti (05/3) (05/a).

4.4 Montáž/demontáž strunové hlavy (06, 07, 08)

Montáž strunové hlavy

1. Jestliže budete provádět montáz: Odstraňte nožový list (viz Kapitola 4.5 "Montáz/demon-táz nožového listu (09, 10)", strana 87).
2. Dodaný přídržný kolík (06/1) vložte do otvoru (06/2) hnacího kotouče (06/3) a pevně jej držte.
3. Plnicí kotouč (06/4) s předním okrajem (06/5) směrem ven, tzn. směrem od žací hlavy (06/7), nasuňte na hnací hřídel (06/6).
4. Strunovou hlavu (07/1) nasuňte na hnací hřídel žací hlavy (07/2).
5. Strunovou hlavou (08/1) otáčejte ve směru hodinových ručiček a pak ji utáhněte. Přitom kontrujte přídržným kolíkem (06/1), aby byla strunová hlava bezpečně upevněna na hnací hřídeli (08/a).
6. Sejměte přídržný kolík (06/1).

⚠️ VÝSTRAHA! Nebezpečí poranění uvolňujícími se díly stroje. Díly stroje uvolněné během provozu mohou vést k těžkým poraněním.

- Řezné nástroje upevněte tak, aby se nemohly během provozu uvolnit.

Demontáž strunové hlavy

1. Dodaný přídržný kolík (06/1) vložte do otvoru (06/2) hnacího kotouče (06/3) a pevně jej držte.
2. Strunovou hlavou (08/1) otáčejte proti směru hodinových ručiček a pak ji sejměte (08/b). Přitom kontrujte přídržným kolíkem (06/1).
3. Sejměte přídržný kolík (06/1).
4. Sejměte plnicí kotouč (06/4).

4.5 Montáž/demontáž nožového listu (09, 10)

Montáž nožového listu

1. Jestliže budete provádět montáz: Odstraňte strunovou hlavu (viz Kapitola 4.4 "Montáz/de-montáz strunové hlavy (06, 07, 08)", stra-na 86).
2. Dodaný přídržný kolík (09/1) vložte do otvoru (09/2) hnacího kotouče (09/3) a pevně jej držte.
3. Nožový list (09/4) a podložku (09/5) nasuňte na hnací hřídel (09/6). Nápis na nožovém listu musí ukazovat směrem ven, tzn. od žací hlavy (na obrázku zakrytý kotoučem).
4. Stavěcí matici (10/1) nasuňte na hnací hřídel a rukou ji zašroubujte ve směru hodinových ručiček.
5. Stavěcí matici (10/1) pevně utáhněte dodaným zástrčkovým klíčem (10/2). Přitom kontrujte přídržným kolíkem (09/1), aby byl nožový list bezpečně upevněn na hnací hřídeli.

⚠️ VÝSTRAHA! Nebezpečí poranění uvolňujícími se díly stroje. Díly stroje uvolněné během provozu mohou vést k těžkým poraněním.

- Rezné nástroje upevněte tak, aby se nemohly během provozu uvolnit.

Demontáž nožového listu

1. Dodaný přídržný kolík (09/1) vložte do otvoru (09/2) hnacího kotouče (09/3) a pevně jej držte.
2. Zástrčkovým klíčem (10/2) otáčejte stavěcí maticí (10/1) proti směru hodinových ručiček tak, aby se uvolnila. Přitom kontrujte přídržným kolíkem (09/1).
3. Sejměte stavěcí matici (10/1) a kotouč (09/5).
4. Sejměte přídržný kolík (09/1).
5. Sejměte nožový list (09/4).

4.6 Nasunutí přídavného stroje na základní přístroj

Viz návod k použití „Multitool MT 40 – základní přístroj“.

5 OBSLUHA

5.1 Zapnutí a vypnutí stroje

Viz návod k použití „Multitool MT 40 – základní přístroj“.

5.2 Prodloužení struny během používání (11)

Struna se během používání stále zkracuje a třepí.

1. Strunovou hlavou (11/1) vždy poklepejte o trávu (11/a). Tak se z cívky odvine kus nové struny a opotřebovaný konec struny se odstřihne odřezávačem struny (11/2).

6 CHOVÁNÍ PŘI PRÁCI A PRACOVNÍ TECHNIKA (12–14)

■ Stroj mírně nakloňte dopředu (asi 30°), abys-te sekali špičkou struny. Postupujte pomalu (12/a).
■ Strojem při sečení pohybujte rovnoměrně do-prava a doleva (12/b).
■ Dlouhou trávu je třeba sekat po vrstvách. Vždy postupujte shora dolů (13).
■ Stroj nejlépe seká při vysoké rychlosti. Proto přístroj nepřetěžujte sekáním vysoké trávy.
Při přetížení stroje ve vysoké trávě se struna zablokuje. K odlehčení stroj okamžitě nadzvedněte. Jinak může dojít k trvalému poškození motoru.
Se strojem nesekejte přímo proti tvrdým překážkám (např. proti zdem), ale bočně. Tím chráníte strunu (14).
■ Stroj udržujte mimo dosah citlivých rostlin. Ochranný třmen sklopte do vodorovné polo-hy.

Postup při zaklínění nožového listu

Hustá vegetace, mladé stromky nebo křoví mohou zablokovat nožový list a zastavit jej.

Zablokování zabráníte tím, že budete respektovat, kterým směrem se křoví naklání, a budete sekat na protilehlé straně.
■ Pokud nožový list při sekání uvízne:

Motor okamžitě zastavte.

Stroj držte ve výšce, aby nožový list nepraskl nebo se nezlomil.

7 ÚDRŽBA A PÉČE

⚠️ VÝSTRAHA! Nebezpečí zranění pořezáním. Nebezpečí zranění pořezáním při sáhnutí na ostrohranné a pohybující se díly přístroje i řezné nástroje.

Před údržbou, ošetřováním a čištěním stroj vždy vypněte. Odstraňte akumulátor.
Při údržbě, ošetřování a čištění vždy noste ochranné rukavice.

7.1 Výměna nožového listu

Náhradní nožový list: Obj. č. 113479

Výměna nožového listu: viz Kapitola 4.5 "Montáž/demontáž nožového listu (09, 10)", strana 87.

7.2 Výměna strunové cívky (15)

Náhradní strunová cívka: Č. výrobku 113478, 2dílná sada.

Předpoklad: Stroj musí být vypnutý a akumulátor musí být odstraněn ze základního přístroje.

Vyjmutí a nasazení strunové cívky

1. Současně stiskněte obě odblokovací tlačítka (15/1) (15/a) a sejměte kryt (15/2) (15/b).
2. Vyjměte prázdnou strunovou cívku (15/3) (15/c).
3. Nasad'te novou strunovou cívku (15/3).
4. Strunu (15/4) prostrčte otvory (15/5) krytu směrem ven.
5. Nasad'te a prítlačte kryt (15/2) tak, aby zaskočil.
6. Do základního přístroje vložte akumulátor.

Nastavte požadovanou délku struny.

1. Zapněte stroj.
2. Strunovou hlavou (11/1) vždy poklepejte o trávu (11/a). Tím se kus nové struny odvine ze strunové cívky.
3. Stroj vypněte a počkejte, až se zastaví řezná hlava.
4. Zkontrolujte délku struny.
5. Předchozí kroky zopakujte tolikrát, dokud struna nedosáhne požadované délky.

8 POMOC PŘI PORUCHÁCH

⚠ OPATRNĚ! Nebezpečí zranění. Ostrohranné a pohybující se části strojů mohou vést k po-ranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!

Porucha Příčina Odstranění

Tráva již není čistě sečena.	Nožový list je tupý.	Nožový list nechte nabrousit. Obraťte se na servis AL-KO.
		Vyměňte nožový list.

Porucha Příčina Odstranění

Provozní doba s akumulátorem se podstatně zkracuje.	Tráva je příliš vysoká nebo vlhká.	Trávu sekejte ve větší výšce.Nechejte trávu uschnout.
	Výška sečení je příliš nízká.	Trávu sekejte ve větší výšce.
Motor běží, ale nožový list se neotáčí.	Chyba stroje	Obrat’te se na servis AL-KO.
Stroj ne-zvykle vibruje.	Chyba stroje	Obrat’te se na servis AL-KO.
Další poruchy	Viz návod k použití „Multitool MT 40 – základní přístroj“.

i UPOZORNĚNÍ V případě poruch, které nejsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obrat’te na náš zákaznický servis.

9 PŘEPRAVA

Přepravu provádějte podle následujících opatření:

1. Vypněte stroj.
2. Ze základního přístroje odstraňte akumulátor.
3. Základní přístroj a přídavný stroj odpojte od sebe.

UPOZORNĚNÍ Jmenovitá energie v akumulátoru činí více než 100 Wh! Proto dbejte na následující pokyny k přepravě!

Obsažený lithium-ionotový akumulátor podléhá předpisům pro nebezpečné náklady, ale může být však přepravován za jednodušších podmínek:

Díky privátním uživatelům může být akumulátor bez jakýchkoli dalších požadavků přepravován po silnici, jestliže jej uživatel zabalí podle pravidel maloobchodu a přeprava slouží k privátním účelům.
Komerční uživatelé, kteří provádí přepravu ve spojení s hlavní činností (např. dodávky z a ke staveništím nebo předváděcím akcím), mohou rovněž využívat toto zjednodušení.

V obou shora uvedených případech musí být nutně učiněna předběžná opatření k zamezení uvolnění obsahu. V dalších případech musí být bez-

podmínečně dodržovány předpisy zákona o nebezpečném zboží! Při nedodržování odesílateli a event. i dopravci hrozí velké pokuty.

Další pokyny k přepravě a odeslání

Lithiové akumulátory přepravujte, resp. zasí-lejte pouze v nepoškozeném stavu.
K přepravě akumulátoru používejte výhradně jen originální kartony nebo kartony vhodné pro nebezpečné zboží (není potřebné u akumulátorů se jmenovitou energií menší než 100 Wh).
Zalepte otevřené akumulátorové kontakty, abyste zabránili zkratu.
Akumulátor uvnitř obalu zajistěte před posunutím, aby se zabránilo poškození akumulátoru.
Při přepravě, popř. odeslání zajistěte správné označení a dokumentaci zásilky (např. balíkovou službou nebo přepravní společností).
Předem se informujte, zda je možná přeprava zvoleným kurýrem, a označte zásilku.

Doporučujeme vám obrátit se na odborníka na nebezpečné zboží k přípravě zásilky. Dbejte na eventuální další národní předpisy.

10 SKLADOVÁNÍ

Po každém použití stroj pořádně vyčistěte a, jsou-li k dispozici, umístěte všechny ochranné kryty. Přístroj uchovávejte na suchém, uzamykatelném místě a mimo dosah dětí.

Před přestávkami delšími než 30 dní proved'te následující práce:

Nožový list vyčistěte a nastříkejte olejem k ochraně proti rzi.
■ Stroj důkladně vyčistěte a uschovejte v suché místnosti.

11 LIKVIDACE

pokyny k zákonu o elektrických a elektronických zařízeních (ElektroG)

Elektrická a elektronická zařízení nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Staré baterie nebo akumulátory, které nejsou zabudovány do stroje pevně, je nezbytné před odevzdáním vyjmout! Jejich likvidace se řídí zákonem o bateriích.

Vlastník, příp. uživatel elektrických a elektronických zařízení mají zákonnou povinnost je po použití vrátit.
Konečný uživatel má vlastní odpovědnost za smazání svých osobních dat na likvidovaném starém stroji!

Symbol přeškrtnutého kontejneru na odpadky znamená, že se elektrická a elektronická zařízení nesmí likvidovat prostřednictvím komunálního odpadu.

Elektrická a elektronická zařízení lze bezplatně odevzdat na následujících místech:

■ Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)
■ Prodejny elektrospotřebičů (stále a online), pokud má obchodník povinnost zpětného od-běru, anebo ho nabízí dobrovolně.

Tato prohlášení platí pouze pro zařízení, která jsou instalována a prodávána v zemích Evropské unie a podléhají evropské právní směrnici

2012/19/EU. V zemích mimo Evropskou unii mohou platit odlišná ustanovení o likvidaci elektrických a elektronických zařízení.

Pokyny k zákonu o likvidaci baterií (BattG)

Staré baterie a akumulátory nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Kvůli bezpečnému vyjmutí baterií nebo akumulátorů z elektropřístroje a pro informace o jeho typu, resp. o chemickém systému dbejte na následující údaje v návodu na použití, příp. montážním návodu.
Vlastník, příp. uživatel baterií nebo akumulátorů mají zákonnou povinnost je po použití vrátit. Odevzdávání se omezuje na běžné množství v domácnosti.

Staré baterie mohou obsahovat škodliviny nebo těžké kovy, které mohou poškozovat životní prostředí a zdraví. Zužitkování starých baterií a využití v nich obsažených zdrojů přispívá k ochraně obou těchto důležitých statků.

Symbol přeškrtnutého kontejneru na odpadky znamená, že se baterie a akumulátory nesmí lik-vidovat prostřednictvím komunálního odpadu.

Pokud se pod odpadkovým kontejnerem nacházejí nadto znaky Hg, Cd nebo Pb, označuje se tím následující:

■ Hg: Baterie obsahuje víc než 0,0005 % rtuti
Cd: Baterie obsahuje víc než 0,002 % kad-mia

Pb: Baterie obsahuje víc než 0,004 % olova Baterie a akumulátory lze bezplatně odevzdat na následujících místech:
■ Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)
■ Prodejní místa baterií a akumulátorů
Ve sběrných zařízeních společného systému odběru použitých baterií a nepotřebných zařízení

■ Ve sběrných zařízeních výrobce (pokud je členem společného systému zpětného odběru)

Tato prohlášení platí pouze pro baterie a akumulátory, které se prodávají v zemích Evropské unie a podléhají evropské právní směrnici 2006/66/ES. V zemích mimo Evropskou unii mohou platit odlišná ustanovení o likvidaci baterií a akumulátorů.

12 ZÁRUKA

Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro reklamaci nedostatků, a to dle našeho uvážení bud' opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen.

Naše záruka platí jen v následujících případech:

■ Dodržujte tento návod k obsluze
- Rádné zacházení
■ Použití originálních náhradních dílů

Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.
■ Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem.

Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. S tímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.

Záruka zaniká v následujících případech:

■ Svévolné pokusy o opravu
■ Svévolné technické změny
■ Používání v rozporu s určeným účelem

13 PŘEKLAD ORIGINÁLNÍHO PROHLÁŠENÍ O SHODĚ EU/ES

Viz návod k použití „Multitool MT 40 – základní přístroj“.

AZ EREDETI KEZELÉSI ÚTMUTATÓ FORDÍTÁSA

Tartalomjegyzék
