Egenskaper	Detaljer
Type verktøy	Multifunksjonsverktøy
Effekt	400 W
Tomgangshastighet	0 - 22 000 o/min
Vekt	1,5 kg
Inkluderte tilbehør	Ulike tilbehør for sliping, pussing og kutting
Bruk	Ideell for hobbyarbeid, hagearbeid og hjemme-reparasjoner
Vedlikehold	Regelmessig rengjøring av filtre og kontroll av tilbehør
Sikkerhet	Bruk vernebriller og hansker under bruk
Garanti	2 år
Generell informasjon	Kompatibel med ulike tilbehør fra merket AL-KO

Ofte stilte spørsmål - BCA 4030 AL-KO

Hvordan montere AL-KO BCA 4030?

Vennligst følg instruksjonsmanualen som følger med produktet for montering. Sørg for å feste alle deler godt og følg trinnene som er beskrevet.

Hvilken type olje skal jeg bruke til AL-KO BCA 4030?

Bruk kvalitets 4-takts motorolje som oppfyller spesifikasjonene anbefalt i instruksjonsmanualen.

Hvordan kan jeg rengjøre min AL-KO BCA 4030 etter bruk?

Koble fra verktøyet, og bruk deretter en myk børste og en fuktig klut for å fjerne smuss. Ikke dypp verktøyet i vann.

Hva er batterilevetiden til AL-KO BCA 4030?

Batterilevetiden avhenger av bruken, men generelt kan den vare mellom 30 og 60 minutter avhengig av brukt effekt.

Hvordan bytter jeg tilbehør på AL-KO BCA 4030?

For å bytte tilbehør, skru av det nåværende tilbehøret ved å vri mot klokken, og skru deretter på det nye tilbehøret med klokken.

Hva gjør jeg hvis AL-KO BCA 4030 ikke starter?

Sjekk at batteriet er ladet og korrekt installert. Sørg også for at verktøyet er i "ON"-modus og at alle sikkerhetsmekanismer er aktivert.

Hvordan oppbevarer jeg AL-KO BCA 4030?

Oppbevar verktøyet på et tørt og kjølig sted, beskyttet mot fuktighet. Fjern batteriet hvis det er avtakbart, og oppbevar det separat.

Er AL-KO BCA 4030 garantert?

Ja, AL-KO BCA 4030 er vanligvis dekket av en 2-års garanti. Vennligst se manualen for spesifikke garantidetaljer.

Hvordan får jeg reservedeler til AL-KO BCA 4030?

Reservedeler kan bestilles hos din lokale AL-KO-forhandler eller på AL-KOs offisielle nettside.

Kan jeg bruke AL-KO BCA 4030 i regnet?

Det anbefales ikke å bruke AL-KO BCA 4030 i regn eller fuktige forhold, da dette kan skade verktøyet og utgjøre en sikkerhetsrisiko.

BRUKSANVISNING BCA 4030 AL-KO

1.1 Symboler og signalord

Ved service og vedligeholdelse: Beskyt- telseshandsker

Apparatets dele skal holdes tørre og rene.

Montering af trådhoved

2. Drej trådhovedet (08/1) mod uret, og tag det

1. Hvis monteret: Fjern trådhovedet (se kapitel

5. Sæt afdækningen (15/2) på og tryk fast, til

Rens klingen, og påfør rustbeskyttelsesolie.

2.4 Symboler på redskapet

Spola aldrig av redskapet.

4. Ta av brickan (06/4).

2.2 Mulig og påregnelig feil bruk .............. 120

3.3 Sikkerhet på arbeidsplassen .............. 121

4.4 Montere/demontere trådhodet (06,

5.2 Forlenge klippetråden under drift (11) 124

6 Arbeidsmåte og arbeidsteknikk (12 – 14) 124 7 Vedlikehold og pleie................................. 124

Den tyske versjonen er den originale bruks- anvisningen. Alle andre språkutgaver er over- settelse av den originale bruksanvisningen.

Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.

Oppbevar bruksanvisningen alltid slik at du kan slå opp i den når du trenger informasjon om maskinen.

Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.

FARE! Viser til en umiddelbart farlig situa- sjon som fører til død eller alvorlige personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig si- tuasjon som kan føre til død eller alvorlige per- sonskader hvis den ikke unngås. FORSIKTIG! Viser til en potensielt farlig si- tuasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig situa- sjon som kan føre til materielle skader hvis den ikke unngås. MERK Spesiell informasjon for bedre for- ståelighet og håndtering.NO 120 BCA 4030 Produktbeskrivelse 2 PRODUKTBESKRIVELSE

2.1 Tiltenkt bruk (01)

Den påsettbare gresstrimmeren må utelukkende brukes sammen med basisapparatet. Den full- stendige maskinen kan brukes både som gres- strimmer og buskrydder. Utrustet med en trådspole er apparatet utelukkende beregnet til kutting av mykt gress og liknende vekster. Med 3- tenners knivblad kan den brukes til å klippe ster- kere grønne planter, ung underskog og buskvek- ster. Apparatet må da føres på bakken. Basisapparatet og tilleggsutstyret er utelukkende bestemt for privat bruk hjemme. Enhver annen anvendelse, såvel som ikke godkjent om- og på- bygging, anses upassende, og har til følge at ga- rantien forfaller, at samsvaret (CE-tegnet) går tapt, samt at produsenten fraskriver seg ethvert ansvar for skader som påføres brukeren eller tredjepart.

2.2 Mulig og påregnelig feil bruk

Ikke løft apparatet opp fra bakken under bruk.

Også ved forskriftsmessig bruk av maskinen fin- nes det en viss restfare som ikke kan utelukkes. Som følge av maskinens type og konstruksjon kan følgende potensielle farer avledes alt etter bruk:

Utslyngning av kuttmaterialer, jord og små steiner

Utslyngning av avkuttede deler av klippetrå- den

Innånding av kuttmaterialpartikler når det ikke brukes åndedrettsvern.

Hørselsskader når det ikke brukes hørsels- vern.

Symbol Betydning Vær spesielt forsiktig ved håndte- ring! Les bruksanvisningen før driften settes i gang! Bruk vernehansker! Bruk solid skotøy! Hold tredjepersoner unna fareområ- det! Bruk hørselvern og vernebriller! Avstanden mellom apparat og til- skuere må være minst 15m i hele omkretsen rundt brukeren. Bruk ikke i regn! Beskytt mot fuktig- het!

2.5 Sikkerhets- og beskyttelsesanordninger

Skjold Beskytter brukeren mot kontakt med det roteren- de knivbladet eller klippetråden og gjenstander som slynges bort. I tillegg er en beskyttelsesring satt på skjoldet. Avstandsholder Garanterer at føttene til brukeren ikke kommer i nærheten av det roterende knivbladet eller klip- petråden.442349_d 121 Sikkerhetshenvisninger

Ungdom under 16 år eller personer som ikke kjenner til bruksanvisningen skal ikke bruke maskinen. Følg eventuelle sikkerhetsforskrif- ter med hensyn til brukerens minimumsalder som måtte gjelde i landet.

For å unngå skader på hodet og lemmer samt hørselvern, skal korrekte klær og verne- utstyr brukes.

3.3 Sikkerhet på arbeidsplassen

Arbeid bare i dagslys eller ved svært kraftig, kunstig lys.

Før arbeidet skal du fjerne farlige gjenstander fra arbeidsområdet, f.eks. grener, glass- og metallgjenstander, steiner.

Vær oppmerksom på stabilitet.

3.4 Sikkerhet for personer og dyr

Du skal kun slå på maskinen når det ikke be- finner seg noen personer eller dyr i arbeids- området.

Du skal holde hender og føtter og andre kroppsdeler godt unna bevegelige apparatde- ler (sagkjede, skjæreinnretning).

Apparatdeler som f.eks. motordeksler og skjæreverktøy kan bli svært varme under drif- ten. Ikke ta på disse. Etter at apparatet er slått av, vent til delene er avkjølt.

Hold alle håndtakene på apparatet tørre og rene.

Driv aldri apparatet med utslitte eller defekte deler. Bytt alltid defekte deler ut med origina- le reservedeler fra produsenten. Hvis appara- tet drives med utslitte eller defekte deler, kan ingen garantikrav gjøres gjeldende ovenfor produsenten.

For å unngå kortslutninger og ødeleggelse av elektriske komponenter:

Hold alltid hender og føtter unna klippeinnret- ningen, spesielt når du slår på motoren.

Vent til kutteinnretningen står stille etter mo- toren er slått av.

Fjern oppskåret materiale bare når motoren og kutteinnretningen står stille.

Trådskjæreren må ikke berøres med bare hender på grunn av fare for kuttskader.

Hold apparatet alltid i normal arbeidsposisjon før du slår det på etter å ha trukket ut en ny tråd.

Bruk ikke klippetråder av metall!

Hold skjold, kutteinnretning og motor alltid fri for gressrester.

Personer som ikke er fortrolige med appara- tet, må først øve seg i bruken mens motoren er avslått.

Arbeide i skråninger:

Arbeid aldri i glatt bakke eller skråning.

Klipp på tvers av bakken, aldri opp- eller nedover.

Stå alltid under kutteinnretningen.

Etter kontakt med fremmedlegeme:

Monter knivbladet fast slik at det ikke løsner og faller av under drift.

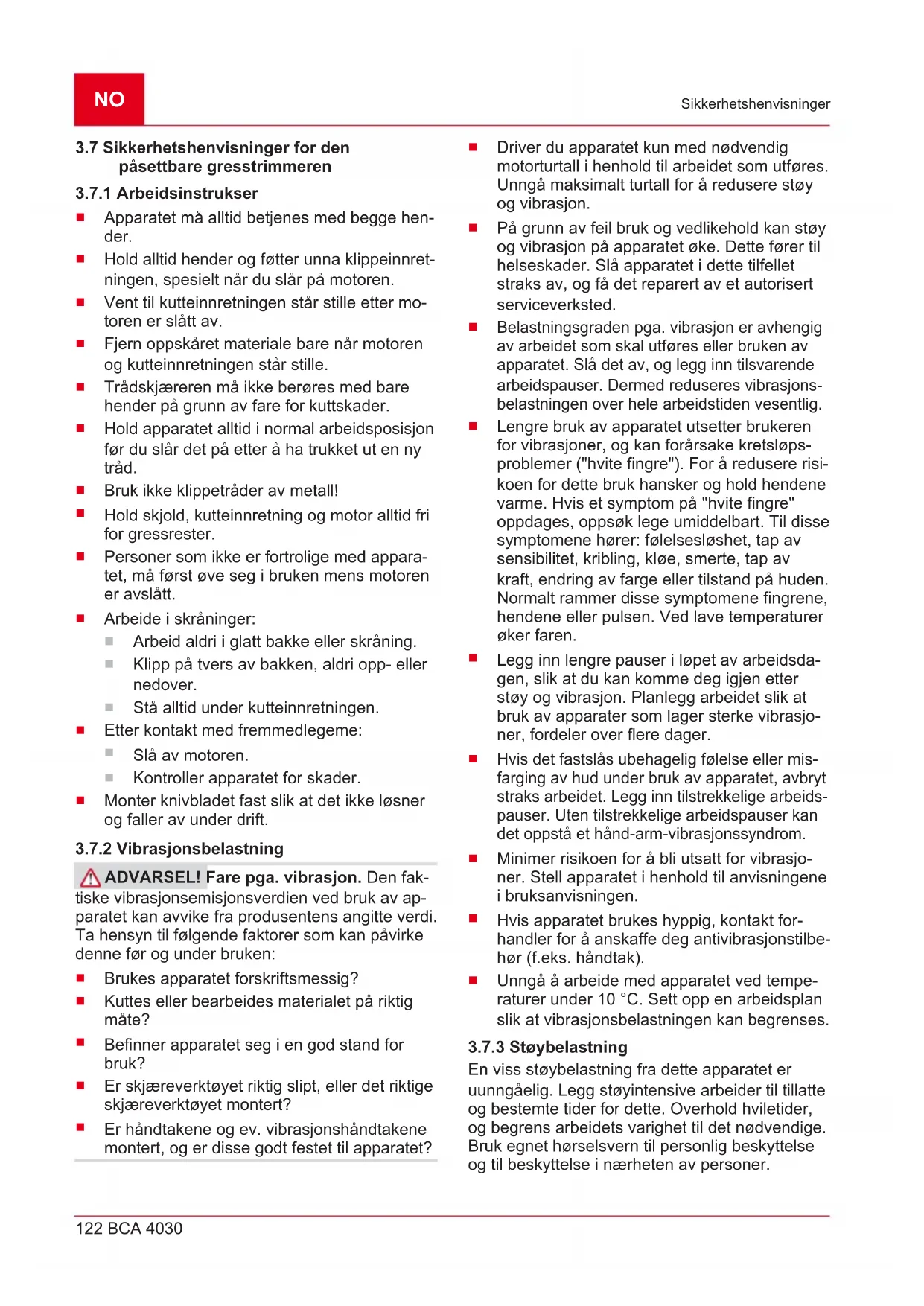

3.7.2 Vibrasjonsbelastning

ADVARSEL! Fare pga. vibrasjon. Den fak- tiske vibrasjonsemisjonsverdien ved bruk av ap- paratet kan avvike fra produsentens angitte verdi. Ta hensyn til følgende faktorer som kan påvirke denne før og under bruken:

Kuttes eller bearbeides materialet på riktig måte?

Befinner apparatet seg i en god stand for bruk?

Er skjæreverktøyet riktig slipt, eller det riktige skjæreverktøyet montert?

Er håndtakene og ev. vibrasjonshåndtakene montert, og er disse godt festet til apparatet?

Driver du apparatet kun med nødvendig motorturtall i henhold til arbeidet som utføres. Unngå maksimalt turtall for å redusere støy og vibrasjon.

På grunn av feil bruk og vedlikehold kan støy og vibrasjon på apparatet øke. Dette fører til helseskader. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted.

Belastningsgraden pga. vibrasjon er avhengig av arbeidet som skal utføres eller bruken av apparatet. Slå det av, og legg inn tilsvarende arbeidspauser. Dermed reduseres vibrasjons- belastningen over hele arbeidstiden vesentlig.

Lengre bruk av apparatet utsetter brukeren for vibrasjoner, og kan forårsake kretsløps- problemer ("hvite fingre"). For å redusere risi- koen for dette bruk hansker og hold hendene varme. Hvis et symptom på "hvite fingre" oppdages, oppsøk lege umiddelbart. Til disse symptomene hører: følelsesløshet, tap av sensibilitet, kribling, kløe, smerte, tap av kraft, endring av farge eller tilstand på huden. Normalt rammer disse symptomene fingrene, hendene eller pulsen. Ved lave temperaturer øker faren.

Legg inn lengre pauser i løpet av arbeidsda- gen, slik at du kan komme deg igjen etter støy og vibrasjon. Planlegg arbeidet slik at bruk av apparater som lager sterke vibrasjo- ner, fordeler over flere dager.

Hvis det fastslås ubehagelig følelse eller mis- farging av hud under bruk av apparatet, avbryt straks arbeidet. Legg inn tilstrekkelige arbeids- pauser. Uten tilstrekkelige arbeidspauser kan det oppstå et hånd-arm-vibrasjonssyndrom.

Minimer risikoen for å bli utsatt for vibrasjo- ner. Stell apparatet i henhold til anvisningene i bruksanvisningen.

Hvis apparatet brukes hyppig, kontakt for- handler for å anskaffe deg antivibrasjonstilbe- hør (f.eks. håndtak).

Unngå å arbeide med apparatet ved tempe- raturer under 10°C. Sett opp en arbeidsplan slik at vibrasjonsbelastningen kan begrenses.

3.7.3 Støybelastning

En viss støybelastning fra dette apparatet er uunngåelig. Legg støyintensive arbeider til tillatte og bestemte tider for dette. Overhold hviletider, og begrens arbeidets varighet til det nødvendige. Bruk egnet hørselsvern til personlig beskyttelse og til beskyttelse i nærheten av personer.442349_d 123 Montering og idriftsetting

4 MONTERING OG IDRIFTSETTING

ADVARSEL! Fare for kuttskader. Fare for kuttskader ved inngripen i skarpe og bevegelige apparatdeler samt i skjæreverktøyet.

Slå alltid av apparatet før vedlikeholds-, pleie- og rengjøringsarbeider. Ta ut batteriet.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.

4.1 Montere skjold (02, 03, 04)

Feste hovedskjold (02)

1. Sett hovedskjold (02/1) på klippehodet (02/2)

2. Hekt på festeklemmen (02/3) (02/b), og skru

fremre skjoldet på klippehodet, og trykk dem sammen (03/a). Kanten på det fremre skjol- det må befinne seg under hovedskjoldet.

Skru inn begge skruene [ST4*16] (03/3) (03/b). Sette inn beskyttelsesring med trådskjærer (04)

1. Plasser beskyttelsesringen (04/1) over skjol-

det (04/2) slik trådskjæreren (04/3) peker inn- over mot klippehodet (04/4).

2. Trykk inn beskyttelsesringen:

Trykk først de to lange stiftene (04/5) nøyaktig i det andre rommet (04/6) (04/a). Merk:Hvis en av de to stiftene trykkes inn i et av de tilgrensende rommene, sit- ter beskyttelsesringen ikke fast nok.

Trykk da alle låsekrokene (04/7) fra ven- stre mot høyre inn i holderåpningene (04/8) til alle har gått i lås (04/b).

leddet (05/2) til det allerede monterte håndta- ket (05/3) (05/a).

4.4 Montere/demontere trådhodet (06, 07,

over, dvs. bort fra klippehodet (06/7), på driv- akselen (06/6).

deretter til fast. Hold da mot med holdestiften (06/1) for å feste trådhodet sikkert på drivak- selen (08/a).

6. Ta av holdestiften (06/1).

ADVARSEL! Fare for personskader forår- saket av apparatdeler som løsner. Apparatde- ler som løsner under drift, kan føre til alvorlige personskader.

Fest skjæreverktøy slik at det ikke kan løsne under drift. Demontere trådhode

1. Sett medfølgende holdestift (06/1) inn i hullet

av (08/b). Hold mot med holdestiften (06/1) når du gjør dette.

3. Ta av holdestiften (06/1).

4. Ta av fylleskiven (06/4).

1. Hvis montert: Fjern trådhodet (se Kapittel 4.4

følgende pipenøkkelen (10/2). Hold da mot med holdestiften (09/1) for å feste knivbladet sikkert på drivakselen.NO 124 BCA 4030 Betjening ADVARSEL! Fare for personskader forår- saket av apparatdeler som løsner. Apparatde- ler som løsner under drift, kan føre til alvorlige personskader.

Fest skjæreverktøy slik at det ikke kan løsne under drift. Demontere knivbladet

ren (10/1) mot urviseren til den er løs. Hold mot med holdestiften (09/1) når du gjør dette.

4.6 Sette tilleggsutstyr på basisapparatet

5.2 Forlenge klippetråden under drift (11)

Klippetråden forkortes under drift, og tredes ut.

1. Trykk trådhodet (11/1) gjentatte ganger mot

Sving apparatet jevnt mot høyre og venstre under klipping (12/b).

Apparatet klipper best ved svært høy hastig- het. Derfor må apparatet ikke over overbelas- tes med for høyt gress.

Ved overbelastning av apparatet i høyt gress blir tråden blokkert. Løft apparatet straks opp for å avlaste det. Ellers kan det føre til per- manente skader på motoren.

Hold apparatet på avstand fra følsomme planter. Vipp vernebøylen i vannrett posisjon. Fremgangsmåte ved fastklemt knivblad Tett vegetasjon, unge trær eller ugress kan blok- kere knivbladet og føre til stopp.

Unngå blokkeringer ved å være oppmerksom på i hvilken retningen ugresset heller, og kutt fra motsatt side.

Hold apparatet i høyden slik at knivbladet ikke hopper eller brekker.

7 VEDLIKEHOLD OG PLEIE

ADVARSEL! Fare for kuttskader. Fare for kuttskader ved inngripen i skarpe og bevegelige apparatdeler samt i skjæreverktøyet.

Slå alltid av apparatet før vedlikeholds-, pleie- og rengjøringsarbeider. Ta ut batteriet.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.

4. Klippetråden (15/ 4) tredes gjennom åpninge-

ne (15/5) på dekslet og ut.

Juster klippetråden til ønsket lengde.

Trykk trådhodet (11/1) gjentatte ganger mot plenen under arbeidet (11/a). Dermed vikles et stykke av den nye klippetråden av trådspolen.

4. Kontroller trådlengden.442349_d 125

5. Gjenta de forutgående trinnene til klippetrå-

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider! Feil Årsak Utbedring Gresset klippes ikke lenger jevnt. Knivbladet er sløvt. Få knivbladet slipt. Oppsøk AL- KO serviceverk- sted. Skift ut knivbladet. Batteriets driftstid re- duseres be- tydelig. Gresset er for høyt eller for fuktig.

Kutt gresset til en høyere høyde.

La gresset tørke. Klippehøy- den er for lav. Kutt gresset til en høyere høyde. Motoren går, men knivbladet roterer ikke. Apparatfeil Oppsøk AL-KO serviceverksted. Apparatet vibrerer unormalt. Apparatfeil Oppsøk AL-KO serviceverksted. Flere feil Se bruksanvisningen "Multitool - basisapparat". MERK Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, må du kontakte vår kundeservice. 9 TRANSPORT Utfør følgende tiltak før transport:

3. Ta basisapparatet og tilleggsutstyret fra hver-

andre. MERK Den nominelle effekten til batteriet er mer enn 100 Wh! Følg derfor de etterfølgende transportmerknadene! Det medfølgende li-ion-batteriet er underlagt for- skriftene til transport av farlig gods, kan dog transporteres under forenklede betingelser:

Batteriet kan transporteres av den private brukeren på veien uten ytterligere krav når det er riktig pakket inn i originalpakningen og transporten er i privat øyemed.

Kommersielle brukere som utfører transpor- ten i sammenheng med hovedbeskjeftigelsen (f.eks. leveranser av og til byggeplasser og demonstrasjoner), kan også gjøre denne for- enklingen gjeldende. I begge tilfellene må tiltak treffes for å forhindre frigjøring av innholdet. I andre tilfeller skal for- skriftene til transport av farlig gods overholdes strengt! Ved manglende overholdelse kan sen- deren og transportøren stå overfor betydelige straffer. Flere merknader om transport og forsendelse

Bruk utelukkende den originale esken til transport av batteriet, eventuelt en egnet es- ke for farefullt gods (ikke påkrevd hos batteri- er med mindre enn 100 Wh nominell energi).

Lim over åpne batterikontakter for å hindre en kortslutning.

Sikre batteriet mot å skli på innsiden av for- pakningen, for slik å hindre at batteriet ska- des.

Sørg for riktig merking og dokumentasjon av sendingen ved transport eller forsendelse (f.eks. med budservice eller spedisjon).

Informer deg på forhånd om det er mulig med en transport med tjenesteyteren du ønsker, og vis forsendelsen. Vi anbefaler deg å bruke en fagmann på farefullt gods til klargjøring av forsendelsen. Følg også eventuelle mer detaljerte, nasjonale forskrifter. 10 OPPBEVARING Etter bruk skal maskinen rengjøres grundig, og – hvis montert – sett på alle beskyttelsesdekslene igjen. Oppbevar apparatet på et tørt sted som kan låses og som er utenfor rekkevidden til barn. Gjennomfør følgende arbeider før driftspauser som varer lenger enn 30 dager:

Rengjør knivbladet, og spray inn med rust- beskyttelsesolje.

Rengjør apparatet grundig og oppbevar det i et tørt rom.NO 126 BCA 4030 Avfallshåndtering 11 AVFALLSHÅNDTERING Merknad om WEE-direktivet

Eiere eller brukere av elektro- og elektronikk- apparater er forpliktet av lov til retur etter av- sluttet bruk av apparatene.

Sluttbrukeren bærer egenansvar for sletting av personopplysninger på det gamle appara- tet som deponeres. Symbolet med søppelspann med strek over betyr at elektro- og elektronikkapparater ikke kan kas- tes i husholdningsavfallet. Elektro- og elektronikkapparater kan leveres gra- tis inn på følgende steder.

offentlige avfallshåndterings- eller innsam- lingssteder (f.eks. kommunale renovasjons- stasjoner)

butikker for elektroapparater (fysiske og virtu- elle) såfremt butikken er forpliktet til retur el- ler tilbyr dette frivillig. Dette gjelder bare for apparater som er installert og solgt i EU-landene og som underligger krave- ne i EU-direktivet 2012/19/EU. I landene utenfor Den europeiske union kan avvikende bestemmel- ser for avfallsbehandling av elektro- og elektro- nikkapparater gjelde. Merknad om batteridirektivet

Gamle batterier og batteripakker hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering!

For sikkert henting av batterier og batteripak- ker fra elektromaskiner, og for informasjon om deres type eller kjemiske system, følg de videre angivelsene i betjenings- og monte- ringsanvisningen.

Eiere eller brukere av batterier og batteripak- ker er forpliktet av lov til retur etter avsluttet bruk av apparatene. Returen begrenser seg til innlevering av mengder som er vanlige i en husholdning. Gamle batterier kan inneholde skadestoffer eller tungmetaller som kan skade miljøet og føre til helseskader. En vurdering av de gamle batterie- ne og bruken av resursene som de inneholder, bidrar til å beskytte disse to viktige områdene. Symbolet med søppelspann med strek over betyr at batterier og batteripakker ikke kan kastes i husholdningsavfallet. Hvis tegnene Hg, Cd eller Pb i tillegg finnes un- der søppelspannet, står dette for følgende:

Hg: Batteriet inneholder mer enn 0,0005 % kvikksølv

Pb: Batteriet inneholder mer enn 0,004% bly Batteripakker og batterier kan leveres gratis inn på følgende steder.

offentlige avfallshåndterings- eller innsam- lingssteder (f.eks. kommunale renovasjons- stasjoner)

butikker som fører batterier og batteripakker

produsentens returmottak (hvis denne ikke er en del av det felles retursystemet) Dette gjelder bare for batteripakker og batterier som er solgt i EU-landene og som underligger kravene i EU-direktivet 2006/66/EF. I landene utenfor Den europeiske union kan avvikende be- stemmelser for avfallsbehandling av batteripak- ker og batterier gjelde.442349_d 127 Garanti 12 GARANTI Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldel- sesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldel- sesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt. Vår garanti gjelder kun ved:

overholdelse av bruksanvisningen

Bruk av originale reservedeler Garantien gjelder ikke ved:

Egenutførte reparasjonsforsøk

Egenutførte tekniske endringer

Lakkskader som skyldes normal slitasje

Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgiven- de. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.
