Produkttyp	Röjningssågstillbehör för multifunktionsverktyg
Varumärke	AL-KO
Modell	BCA 4030
Ändamålsenlig användning	Gräsklippning, vegetation, undervegetation och ung buskskog (hushållsbruk)
Drivning	Litiumjonbatteri (via basenhet AL-KO Multitool MT 40)
Skärverktyg	Trådskärhuvud (spole) och 3-tands blad
Reservbladsreferens	113479
Spolreferens (per 2)	113478
Skyddsskärmar	Huvudskärm, främre skärm, skyddsring med avskärare
Avståndselement	Håller skärverktyget på avstånd från fötterna
Kompatibilitet	Basenhet AL-KO Multitool MT 40
Säkerhet	Stäng av motorn och ta bort batteriet före underhåll; obligatorisk användning av personlig skyddsutrustning (handskar, glasögon, hörselskydd)
Underhåll	Rengör efter användning; byt blad eller spole; olja bladet vid långtidsförvaring
Garanti	Lagstadgad garanti mot tillverkningsfel (enligt nationell lagstiftning)
Förvaring	Torr, stängd plats, utom räckhåll för barn

Vanliga frågor - BCA 4030 AL-KO

Vilka typer av kap kan jag utföra med BCA 4030?

BCA 4030 kan skära gräs, liknande vegetation med trådspolen, och tjockare växter, undervegetation och ung buskskog med 3-tands bladet. Den är avsedd för hushållsbruk och måste föras längs marken.

Hur byter jag trådspolen?

Stäng av apparaten och ta bort batteriet. Tryck på de två låsknapparna på kåpan, ta bort den och ta ut den tomma spolen. Sätt i en ny spole (ref. 113478), trä tråden genom kåpans hål, sätt tillbaka kåpan tills den klickar på plats. Sätt tillbaka batteriet och slå på apparaten för att justera trådlängden genom att knacka skärhuvudet mot gräset.

Kan jag använda ett annat blad?

Ja, det medföljande 3-tands bladet kan bytas ut mot reservblad ref. 113479. Använd endast originaldelar från AL-KO för att garantera säkerhet och överensstämmelse.

Vilka säkerhetsåtgärder måste jag vidta?

Bär alltid personlig skyddsutrustning: handskar, glasögon, hörselskydd, stadiga skor och långa byxor. Håll andra personer minst 15 m borta. Före underhåll, stäng av apparaten och ta bort batteriet. Arbeta inte i regn eller på hala sluttningar.

Hur förlänger jag skärtråden under användning?

Tryck regelbundet skärhuvudet mot gräset under drift: det rullar ut en ny bit tråd från spolen, och den slitna änden klipps av trådavskäraren inbyggd i skyddsringen.

Är tillbehöret kompatibelt med alla AL-KO basenheter?

BCA 4030 är endast kompatibel med basenheten AL-KO Multitool MT 40. Se basenhetens bruksanvisning för montering.

Hur rengör och underhåller jag apparaten?

Efter varje användning, rengör apparaten noggrant. Vid långtidsförvaring, rengör bladet och spraya med rostskyddsolja. Använd endast original reservdelar. Se bruksanvisningen för underhållsdetaljer.

Vad gör jag om bladet fastnar?

Om bladet fastnar under arbete, stäng omedelbart av motorn. Håll apparaten högt för att förhindra att bladet hoppar. Undvik blockering genom att kapa från motsatt sida mot buskarnas lutning.

Var kan jag hitta reservdelar?

Reservdelar (blad ref. 113479, trådspole ref. 113478) finns hos auktoriserade AL-KO-återförsäljare eller kundservice. Använd alltid originaldelar.

Vad är garantitiden?

Den lagstadgade garantin mot tillverkningsfel gäller under den period som föreskrivs i köplandets lagstiftning. Garantin täcker material- och tillverkningsfel, förutsatt att bruksanvisningen följs och originaldelar används. Slitagedelar (t.ex. blad, tråd) täcks inte.

BRUKSANVISNING BCA 4030 AL-KO

samme, så det aflastes. Ellers kan der opstå varige skader på motoren.

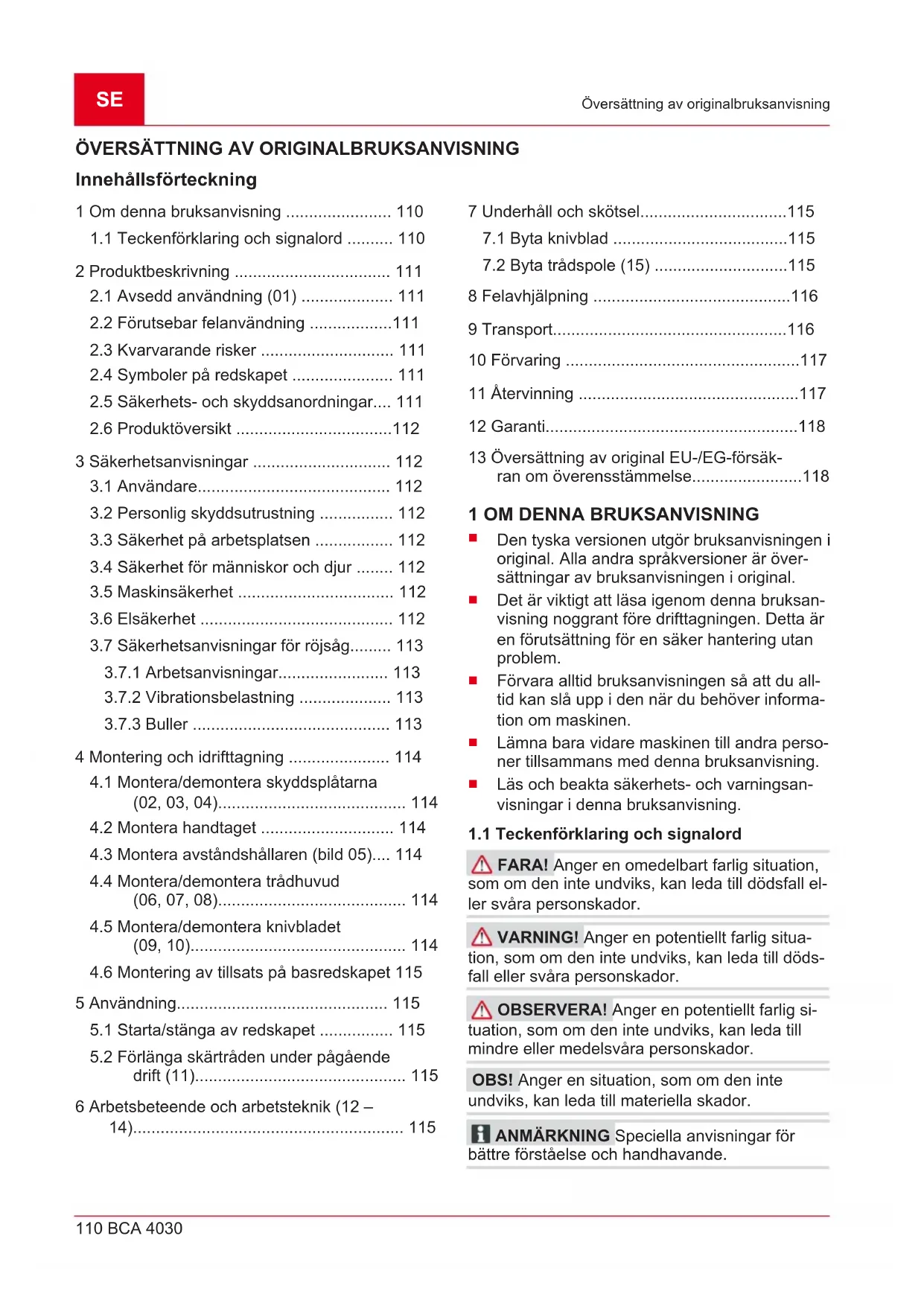

Innehållsförteckning

1 Om denna bruksanvisning 110

1.1 Teckenförklaring och signalord ...... 110

2 Produktbeskrivning 111

2.1 Avsedd användning (01) 111

2.2 Förutsebar felanvändning .....111

2.3 Kvarvarande risker 111

2.5 Säkerhets- och skyddsanordningar.... 111

2.6 Produktöversikt ......112

3.1 Användare.... 112

3.2 Personlig skyddsutrustning 112

3.3 Säkerhet på arbetsplatsen 112

3.4 Säkerhet för människor och djur ...... 112

3.5 Maskinsäkerhet 112

3.6 Elsäkerhet 112

3.7 Säkerhetsanvisningar för röjsåg...... 113

4 Montering och idrifttagning 114

4.1 Montera/demontera skyddsplåtarna (02, 03, 04).... 114

4.2 Montera handtaget 114

4.3 Montera avständshållaren (bild 05).... 114

4.4 Montera/demontera trådhuvud (06, 07, 08).... 114

4.5 Montera/demontera knivbladet (09, 10).... 114

4.6 Montering av tillsats på basredskapet 115

5 Användning.... 115

5.1 Starta/stänga av redskapet 115

5.2 Förlänga skärträden under pågående drift (11).... 115

6 Arbetsbeteende och arbetsteknik (12 – 14).... 115

7 Underhåll och skötsel....115
7.1 Byta knivblad ....115
7.2 Byta trådspole (15) 115
8 Felavhjälpning 116
9 Transport....116
10 Förvaring 117
11 Återvinning ....117
12 Garanti....118
13 Översättning av original EU-/EG-försäkran om överensstämmelse....118

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om maskinen.
Lämna bara vidare maskinen till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Teckenförklaring och signalord

⚠️ FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

⚠️ WARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

⚠ OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador.

H ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

2.1 Avsedd användning (01)

Röjsågstillsatsen får endast användas tillsammans med basredskapet. Det sammanmonterade redskapet kan både användas röjsåg och som grästrimmer. När redskapet är försett med trådspole ska det endast användas för att klippa mjukt gräs och likande växtlighet. När det istället är försett med tretandat knivblad kan man röja i kraftigare växtlighet, spända träd och i buskar. Redskapet måste därvid föras längs marken.

Såväl basredskap som tillsats är enbart avsedda för användning på privata områden. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

2.2 Förutsebar felanvändning

• Redskapet får inte användas för klippning av småbuskar, häckar. träd eller blommor.
• Redskapet får inte lyftas från marken medan det är igång.

2.3 Kvarvarande risker

Även vid korrekt användning av maskinen finns det alltid kvarvarande risker som inte helt kan elimineras. Beroende på hur maskinen används kan man av dess typ och konstruktion förutse följande risker:

■ avskuret gräs, jord och småsten kastas ut
■ avskurna delar av skärträden kastas ut
■ inandning av klippningspartiklar om man inte bär andningsskydd
■ hörselskador om man inte bär hörselskydd
■ skärskador vid beröring av roterande skärtråd

laktta särskild försiktighet under hanteringen!

Läs bruksanvisningen före idrifttagningen!

Symbol Betydelse

Använd skyddshandskar!

Bär robusta skor!

Håll utomstående borta från riskområdet!

Bär hörselskydd och skyddsglasögon!

Se till att hålla ett avständ på minst 15 m mellan redskapet i drift och andra personer.

Använd inte kedjesågen när det regnar! Skydda från väta!

2.5 Säkerhets- och skyddsanordningar

Skyddsplåt

Skyddar användaren från roterande knivblad och skärtråd och ivägslungade föremål. På skyddsplåten sitter även en skyddsring.

Avständshållare

Säkrar att användarens fötter aldrig kommer i närheten av roterande knivblad alt. skärtråd.

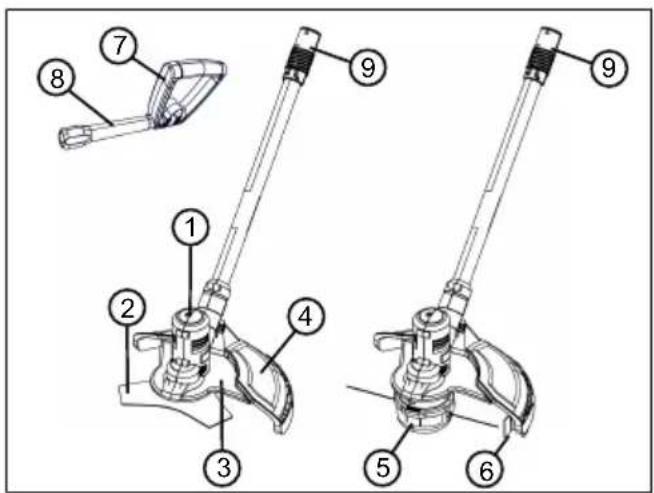

2.6 Produktöversikt

1 Skärhuvud med motor

2 Knivblad

3 Främre skyddsplåt (tvådelad)

4 Huvudplåt

5 Trådhuvud med trådspole

6 Skyddsring med trådavskärare

7 Handtag, inställbart

8 Avständshållare

9 Koppling för basredskapet

3 SÄKERHETSANVISNINGAR

3.1 Användare

Ungdomar under 16 år eller personer som inte är förtrogna med bruksanvisningen får inte använda redskapet. Beakta gällande säkerhetsföreskrifter om lägsta ålder för användare.

Använd inte redskapet om du är påverkad av alkohol, droger eller medicin.

3.2 Personlig skyddsutrustning

Använd korrekta kläder och skyddsutrustning för att undvika skador på huvud och övriga kroppsdelar samt hörselskador.

Den personliga skyddsutrustningen består av:

Skyddshjälm, skyddsglasögon och andningsskydd
Långbyxor och stabila skor
Vid underhåll och skötsel: skyddshandskar

3.3 Säkerhet på arbetsplatsen

Arbeta endast i dagsljus eller i mycket starkt konstgjort ljus.
Före arbetet ska farliga föremål som grenar, stenar och glas-/metallbitar avlägsnas från gräsmattan.
Se i alla lägen till att ha bra fotfäste.

3.4 Säkerhet för människor och djur

Använd endast redskapet för avsett ändamål. Annan användning kan leda till såväl person-skador som skador på föremål.
- Starta endast redskapet om ingen annan finns på arbetsområdet, vare sig djur eller människa.
■ Undvik att komma nära rörliga redskapsdelar som sågkedja och knivar med händer, fötter eller andra kropppsdelar.
- Olika delar på redskapet som motorkåpa och knivar kan bli mycket varma under drift. Rör aldrig vid varma redskapsdelar. Vänta tills att de svalnat efter att redskapet stängts av.

3.5 Maskinsäkerhet

Använd enbart redskapet under följande förutsättningar:

■ Redskapet är inte smutsigt.
■ Redskapet har inga skador.
- Alla manöverelement måste fungera korrekt.

Håll alla handtag på redskapet rena och torra.
- Överbelasta inte redskapet. Det är enbart avsett för lättare arbete i på privat område. Överbelastning kan leda till skador på redskapet.
Använd aldrig redskapet med nedslitna eller defekta komponenter. Ersätt utslitna eller defekta komponenter med originalreservdelar från tillverkaren. Om redskapet används med utslitna eller defekta komponenter kan inte garantianspråk ställas på tillverkaren.

3.6 Elsäkerhet

Försiktighetsåtgärder för att undvika kortslutning och skador på elkomponenter:

Skydda redskapet mot fukt och använd det aldrig när det regnar.
Spola aldrig av redskapet.
- Öppna inte redskapet.

H ANMÄRKNING Beakta säkerhetsanvisningarna för batteri och laddare i de separata bruksanvisningarna.

3.7 Säkerhetsanvisningar för röjsåg

■ Manövrera alltid maskinen med båda händerna.
Håll händer och fötter borta från skärhuvudet, framför allt vid start av motorn.
Vänta alltid tills skäranordningen stannat efter det att motorn stängts av.
Avlägsna endast gräsklipp när motorn är avstängd och skäranordningen står still.
Rör aldrig vid trådavskäraren med oskyddade händer eftersom det annars finns risk för skärskador.
Håll alltid maskinen i normal arbetsposition innan du startar den efter att en ny tråd har dragits ut.
■ Använd aldrig skärtråd av metall!
Håll skyddsplåt, trådhuvud och motor fria från röjningsrester.
■ Personer som inte är vana vid maskinen ska först träna med avslagen motor.
■ Vid arbete i sluttningar:

Arbeta aldrig i hala eller ostabila sluttningar.
- Klipp alltid på tvären mot sluttningen, inte uppåt och nedåt.
Stå alltid nedanför skäranordningen.

■ Efter kontakt med ett främmande föremål:

Stäng av motorn.
■ Kontrollera att maskinen inte har skadats.

Se till att knivbladet sitter fast så att det inte lossnar och faller av under arbetet.

3.7.2 Vibrationsbelastning

⚠️ WARNING! Risk för vibration. Det faktiska vibrationsemissionsvärdet när maskinen används kan avvika från tillverkarens angivna värde. Beakta följande inverkande faktorer före resp. under användningen:

■ Används maskinen för avsett ändamål?
■ Skärs eller bearbetas materialet på rätt sätt?
- Är maskinen i gott skick?
- Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?
- Är handtag och i förekommande fall vibrationshandtag monterade och fast angjorda vid maskinen?
Använd endast redskapet med det motor-varvtal som rekommenderas för arbetet. Und-

vik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.

Felaktigt underhåll samt felaktig hantering av redskapet kan leda till högre buller och allvarligare vibrationer. Detta kan leda till hälsoproblem. Stäng i sådana fall omedelbart av redskapet och lämna in den till en auktoriserad serviceverkstad för reparation.
Belastningen av vibration är beroende av arbetsuppgifterna och hur redskapet används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vibrationsbelastningen över hela arbetstiden avsevärt.
Längre tids arbete med redskapet kan leda till cirkulationsbesvär för användaren, s k "vita fingrar". Till förebyggande av sådana besvär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på "vita fingrar" ska man omgående uppsöka läkare. Till symptomen hör: känslolöshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträder dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer.
Ta längre pauser under arbetsdagen för få vila från buller och vibrationer. Planera arbetet så att användning av redskapet som ger särskilt kraftiga vibrationer fördelas över flera arbetsdagar.
- Om du känner obehag eller noterar färgförändringar i huden ska du genast avbryta arbetet med redskapet. Lägg in regelbundna vilopauser under arbetet. Utan tillräckliga pauser under arbetet kan lätt hand-arm-vibrationssyndrom uppstå.
Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt redskapet i enlighet med anvisningarna i bruksanvisningen.
- Om redskapet används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).
■ Undvik allt arbete med maskinen vid temperaturer under 10°C. Skapa en arbetsplan som begränsar exponeringen för vibrationer.

3.7.3 Buller

Ett visst buller från redskapet kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera pilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd

under arbetet och se även till att personer i närheten bär hörselskydd.

4 MONTERING OCH IDRIFTTAGNING

⚠️ WARNING! Risk för skärskador. Fara för skärskador vid beröring av vassa maskindelar i rörelse liksom knivar.

Stäng alltid av maskinen före underhåll, skötsel och rengöring. Ta ut batteriet.
Bär alltid skyddshandskar under underhåll, skötsel och rengöring.

4.1 Montera/demontera skyddsplåtarna (02, 03, 04)

Montera huvudplåten (02)

1. Sätt på (02/a) huvudplåten (02/1) på skärhuvudet (2/02).
2. Haka på (02/b) fästklämmorna (02/3) och skruva i (02/c) fästskruvarna [M6] (02/4).

Montera främre skyddsplåten (03)

1. Sätt på de både delarna (03/1, 03/2) av den främre skyddsplåten på skärhuvudet och tryck samman dem (03/a). Kanten på den främre skyddsplåten ska ligga under den bakre huvudplåten.

2. Dra åt båda skruvarna [ST4*16] (03/3) (03/b).

Sätta på skyddsring med trådavskärare (04)

1. Positionera skyddsringen (04/1) över skyddsplåten (04/2) så att trådavskäraren (04/3) pekar inåt mot skärhuvudet (04/4).

2. Skjut in skyddsringen:

Tryck in de två långa pinnarna (04/5) i det andra facet (04/6) (04/a).
Anmärkning: Om endera av pinnarna hamnar i intilliggande fack kommer skyddsringen inte att sitta fast ordentligt.
För sedan alla hakar (04/7) från vänster till höger i hållaröppningarna (04/8) tills dess att alla klickat fast (04/b).

4.2 Montera handtaget

Se bruksanvisningen "Multitool MT 40 – basredskap".

4.3 Montera avständshållaren (bild 05)

1. Skruva på (05/a) avständshållaren (05/1) på förlängningsstycket (05/2) på det redan monterade handtaget (05/3).

4.4 Montera/demontera trådhuvud (06, 07, 08)

Montera trådhuvud

1. Om monterat: Demontera knivbladet (se Kapitel 4.5 "Montera/demontera knivbladet (09, 10)", sida 114).
2. Sätt i den medlevererade fästpinnen (06/1) i hålet (06/2) på drivhjulet (06/3) och håll fast.
3. Sätt på brickan (06/4) på drivaxeln (06/6) med framsidan (06/5) vänd utåt, dvs bort från skärhuvudet (06/7).
4. För på trådhuvudet (07/1) på drivaxeln i skärhuvudet (07/2).
5. Vrid trådhuvudet (08/1) medurs och dra sidan åt. Håll emot med fästpinnen (06/1) för att fästa trådhuvudet ordrenligt på drivaxeln (08/a).
6. Ta av fästpinnen (06/1).

⚠️ WARNING! Risk för personskador pga komponenter som lossnar. Komponenter på maskinen som lossnar under arbetet kan orsaka allvarliga personskador.

Se alltid till att fästa skärverktygen så att de inte kan lossna under arbetet.

Demontera trådhuvud

1. Sätt i den medlevererade fästpinnen (06/1) i hålet (06/2) på drivhjulet (06/3) och håll fast.
2. Skruva (08/b) trådhuvudet (08/1) moturs och ta av det. Håll emot med fästpinnen (06/1).
3. Ta av fästpinnen (06/1).
4. Ta av brickan (06/4).

4.5 Montera/demontera knivbladet (09, 10)

Montera knivbladet

1. Om monterat: Demontera trådhuvudet (se Kapitel 4.4 "Montera/demontera trådhuvud (06, 07, 08)", sida 114).
2. Sätt i den medlevererade fästpinnen (09/1) i hålet (09/2) på drivhjulet (09/3) och håll fast.
3. För på knivbladet (09/4) och brickan (09/5) på drivaxeln (09/6). Texten på knivbladet måste vara vänd utåt, alltså bort från skärhuvudet (syns inte på bilden).
4. Sätt på låsmuttern (10/1) på drivaxeln och dra medurs åt för hand.
5. Dra sedan åt läsmuttern (10/1) med den medlevererade hylsnyckeln (10/2). Håll emot med fästpinnen (09/1) för att fästa knivbladet ordentligt på drivaxeln.

⚠️ WARNING! Risk för personskador pga komponenter som lossnar. Komponenter på maskinen som lossnar under arbetet kan orsaka allvarliga personskador.

Se alltid till att fästa skärverktygen så att de inte kan lossna under arbetet.

Demontera knivbladet

1. Sätt i den medlevererade fästpinnen (09/1) i hålet (09/2) på drivhjulet (09/3) och håll fast.
2. Lossa på låsmuttern (10/1) moturs med hjälp av hylsnyckeln (10/2). Håll emot med fästpinnen (09/1).
3. Skruva av läsmuttern (10/1) och ta av brickan (09/5).
4. Ta av fästpinnen (09/1).
5. Ta av knivbladet (09/4).

4.6 Montering av tillsats på basredskapet

Se bruksanvisningen "Multitool MT 40 – basredskap".

5 ANVÄNDNING

5.1 Starta/stänga av redskapet

Se bruksanvisningen "Multitool MT 40 – basredskap".

5.2 Förlänga skärträden under pågående drift (11)

Skärtråden kortas hela tiden av under drift och slits ut.

1. Slå med jämna mellanrum lätt ned trådhuvudet (11/1) mot gräsmattan (11/a). Detta gör att ny skärtråd matas fram från trådspolen samtidigt som den förbrukade träden skärs av med trådavskäraren (11/2).

6 ARBETSBETEENDE OCH ARBETSTEKNIK (12 – 14)

Luta redskapet lätt framåt (ca. 30°) och klipp gräs med spetsen av skärträden. Gå långsamt framåt (12/a).
För redskapet jämnt åt höger och vänster under arbetet (12/b).
Långt gräs måste skäras i flera etapper. Börja alltid uppifrån och arbeta nedåt (13).
- Redskapet skär som bäst när det går med hög hastighet. Undvik därför att skära i högt gräs vilket överbelastar redskapet.
- Om redskapet överbelastas i mycket högt gräs blockeras tråden. Lyft i sådana fall ge-

nast upp redskapet så att det avlastas. Detta kan annars leda till permanenta skador i motorn.

Arbeta aldrig med redskapet direkt mot hårda förmål som väggar utan trimma istället längsmed dem. På det sättet skonas skärträden (14).
Håll redskapet på avstånd från ömtåliga växter. Fäll ned skyddsbygeln i vågrät position.

Åtgärder om knivbladet fastnat

Tät växtlighet, ungträd och ris kan fastna i knivbladet och blockera det.

Förebygg blockering genom att notera växtriktningen och skär av från motsatt håll.
Vidta följande åtgärder om knivbladet skulle fastna i växtlighet:
■ Stäng omedelbart av motorn.
Håll upp redskapet så att knivbladet inte hoppar till eller bryts av.

7 UNDERHÅLL OCH SKÖTSEL

⚠️ WARNING! Risk för skärskador. Fara för skärskador vid beröring av vassa maskindelar i rörelse liksom knivar.

■ Stäng alltid av maskinen före underhåll, skötsel och rengöring. Ta ut batteriet.
Bär alltid skyddshandskar under underhåll, skötsel och rengöring.

7.1 Byta knivblad

Reservknivblad: Art. nr. 113479

Byta knivblad: se Kapitel 4.5 "Montera/demontera knivbladet (09, 10)", sida 114.

Reservtrådspole: Art. nr. 113478, sats om två.

Förutsättning: Redskapet ska vara avstängt och batteriet urtaget ur basredskapet.

Ta ur trådspolen och sätta i reservspolen

1. Tryck samtidigt in (15/a) de två läsknapparna (15/1) och ta av (15/b) käpan (15/2).
2. Ta ut (15/c) den tomma trådspolen (15/3).
3. Sätt i en ny trådspole (15/3).
4. Trä skärtråden (15/4) genom öppningen (15/5) på trådhuvudet och dra ut den.
5. Sätt tillbaka kåpan (15/2) och tryck till så att den klickar fast.
6. Sätt i batteriet i basredskapet.

Dra ut skärträden till önskad längd

1. Sätt på maskinen.
2. Slå med jämna mellanrum lätt ned trådhuvudet (11/1) mot gräsmattan (11/a). Därmed kommer ett stycke ny trimmertråd att lindas av från trådspolen.
3. Stoppa maskinen och vänta till skärhuvudet står helt stilla.
4. Kontrollera trimmertrådens längd.
5. Upprepa dessa arbetssteg så ofta tills trimmertråden har avsedd längd.

8 FELAVHJÄLPNING

⚠ OBSERVERA! Risk för personskador.

Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring!

Störning Orsak Åtgärd
Gräset skärs inte av rent.	Knivbladet är slött.	Låt slipa knivbladet. Kontakta AL-KO:s servicecenter.
		Byt knivblad.
Batteritiden minskar väsentligt.	Gräset är för högt eller för vått.	■ Skär gräset högre upp.■ Låt gräset torka.
	För låg klipp-höjd.	Skär gräset högre upp.
Motorn går men inte knivbladet.	Redskapsfel	Kontakta AL-KO:s servicecenter.
Redskapet vibrerar ovanligt mycket.	Redskapsfel	Kontakta AL-KO:s servicecenter.
Övriga fel Se	bruksanvisningen "Multitool MT 40 – basredskap".

HANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.

9 TRANSPORT

Vidta följande åtgärder före transport:

1. Stäng av redskapet.
2. Ta ur batteriet ur basredskapet.
3. Ta isär basredskapet och tillsatsen från varandra.

H ANMÄRKNING Den ackumulerade energin i batteriet uppgår till över 100 Wh. Beakta därför följande transportanvisningar!

Litiumjonbatteriet omfattas av bestämmelserna om transport av farligt gods och får endast transporteras under vissa förutsättningar.

• Batteriet kan utan problem transporteras av användaren i gatutrafik förutsatt att batteriet är förpackat i handelsemballage och transporten inte är yrkesmässig.
• Yrkesmässiga användare som genomför transporten som del av sin verksamhet, t.ex. med leverans till byggplatser eller demonstrationer bör även respektera dessa anvisningar.

I både ovan angivna fall måste man i alla händelser vidta åtgärder som gör att innehållet inte kan läcka ut. I andra fall är föreskrifterna om transport av farligt gods följas till punkt och pricka. Underlåtenhet att följa gällande föreskrifter kan leda till rättslig påföljd både för avsändare och transportör.

Vidare anvisningar om transport och frakt.

• Litiumjonbatterier får endast transporteras eller skickas om de är oskadade.
  Vid transport av laddningsbart batteri ska endast originallådan användas alternativt annan lämplig fraktläda (inte ett krav om batteriets märkeffekt understiger 100 Wh).
• Tejpa över exponerade batterikontakter för att förebygga kortslutningar.
  Säkra batteriet i förpackningen så att det inte kan fara runt och eventuellt skadas.
• Markera förpackningen på korrekt sätt och bifoga erforderlig dokumentation för transporten eller frakten.
  ■ Ta i förväg reda på huruvida transport är möjlig med din utvalda transportör och förevisa förpackningen.

Vi rekommenderar att man tar kontakt med specialist på farligt gods vid fraktförberedelsen. Beakta även eventuella vidaregående nationella föreskrifter.

10 FÖRVARING

Rengör maskinen noggrant efter varje användning och sätt på eventuella skyddskåpor. Förvara maskinen i ett torrt, låsbart utrymme utom räckhåll för barn.

Vid uppehåll som varar mer än 30 dagar ska följande arbeten genomföras:

■ Rengör knivbladet och spraya med rostskyddande olja.
■ Rengör redskapet grundligt och förvara det i ett torrt utrymme.

11 ÅTERVINNING

Information om tyska el- och elektroniklagen (ElektroG)

- Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.
■ Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas!

Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.

Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter.

Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. Användning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa.

Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

■ Hg: Batteriet innehåller mer än 0,0005 % kvicksilver
Cd: Batteriet innehåller mer än 0,002 % kadmium
■ Pb: Batteriet innehåller mer än 0,004 % bly
Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
■ inköpsställen för batterier
inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier
■ ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet)

Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

12 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäll- lande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

13 ÖVERSÄTTNING AV ORIGINAL EU-/EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Se bruksanvisningen "Multitool MT 40 – basredskap".

OVERSETTELSE AV DEN ORIGINALE BRUKSANVISNINGEN

Innhold

Hold tredjepersoner unna fareområdet!

Merknad om WEE-direktivet
