Vrsta izdelka	Dodatna oprema za motorno kosilnico za večnamensko orodje
Znamka	AL-KO
Model	BCA 4030
Uporaba v skladu z namenom	Košnja trave, vegetacije, podrasti in mladega grmičevja (domača uporaba)
Napajanje	Litij-ionska baterija (preko osnovne naprave AL-KO Multitool MT 40)
Rezalna orodja	Rezalna glava z nitko (navitje) in 3-zobi rezilo
Referenčna številka rezila za zamenjavo	113479
Referenčna številka navitja nitke (komplet 2)	113478
Zaščitni pokrovi	Glavni pokrov, sprednji pokrov, zaščitni obroč z rezilom za nitko
Distancirni element	Ohranja rezalno orodje v oddaljenosti od nog
Združljivost	Osnovna naprava AL-KO Multitool MT 40
Varnost	Ustavitev motorja in odstranitev baterije pred vzdrževanjem; obvezna uporaba osebne zaščitne opreme (rokavice, očala, zaščita sluha)
Vzdrževanje	Po uporabi očistite; zamenjajte rezilo ali navitje; naoljite rezilo za daljše shranjevanje
Garancija	Zakonska garancija proti proizvodnim napakam (v skladu z nacionalno zakonodajo)
Shranjevanje	Suh, zaprt prostor, izven dosega otrok

Pogosto zastavljena vprašanja - BCA 4030 AL-KO

Katere vrste rezanja lahko izvajam z BCA 4030?

Z BCA 4030 lahko kosite travo, podobno vegetacijo z navitjem nitke ter debelejše rastline, podrast in mlado grmičevje z 3-zobim rezilom. Namenjen je domači uporabi in ga je treba voditi po tleh.

Kako zamenjam navitje nitke?

Izklopite napravo in odstranite baterijo. Pritisnite oba sprostitvena gumba na pokrovu, ga odstranite in vzemite prazno navitje. Vstavite novo navitje (ref. 113478), napeljite nitko skozi odprtine v pokrovu, namestite pokrov nazaj, dokler ne zaskoči. Vstavite baterijo in vklopite napravo, da prilagodite dolžino nitke tako, da rezalno glavo potrkate po travi.

Ali lahko uporabim drugo rezilo?

Da, priloženo 3-zobo rezilo je mogoče zamenjati z nadomestnim rezilom ref. 113479. Uporabljajte samo originalne dele AL-KO za zagotovitev varnosti in skladnosti.

Katere varnostne ukrepe moram upoštevati?

Vedno nosite osebno zaščitno opremo: rokavice, očala, zaščito sluha, trde čevlje in dolge hlače. Druge osebe naj bodo oddaljene vsaj 15 m. Pred kakršnim koli vzdrževanjem izklopite napravo in odstranite baterijo. Ne delajte v dežju ali na spolzkih pobočjih.

Kako med uporabo podaljšam rezalno nitko?

Med delovanjem redno pritiskajte rezalno glavo na travo: to sprosti nov kos nitke iz navitja, obrabljeni konec pa odreže rezilo za nitko, vgrajeno v zaščitni obroč.

Ali je dodatek združljiv z vsemi osnovnimi napravami AL-KO?

BCA 4030 je združljiv samo z osnovno napravo AL-KO Multitool MT 40. Za montažo si oglejte navodila osnovne naprave.

Kako očistiti in vzdrževati napravo?

Po vsaki uporabi temeljito očistite napravo. Za daljše shranjevanje očistite rezilo in ga poškropite s protikorozijskim oljem. Uporabljajte samo originalne nadomestne dele. Za podrobnosti vzdrževanja si oglejte navodila.

Kaj storiti, če se rezilo zatakne?

Če se rezilo med delom zatakne, takoj ustavite motor. Napravo držite visoko, da rezilo ne poskoči. Izogibajte se zamašitvam tako, da režete s strani, nasprotne nagibu grmičevja.

Kje lahko najdem nadomestne dele?

Nadomestni deli (rezilo ref. 113479, navitje nitke ref. 113478) so na voljo pri pooblaščenih prodajalcih AL-KO ali v servisni službi. Vedno uporabljajte originalne dele.

Kakšna je garancijska doba?

Zakonska garancija proti proizvodnim napakam velja v obdobju, ki ga določa zakonodaja države nakupa. Garancija krije napake v materialu in izdelavi, ob upoštevanju navodil za uporabo in uporabi originalnih delov. Potrošni deli (npr. rezilo, nitka) niso kriti.

NAVODILA ZA UPORABO BCA 4030 AL-KO

2.5 Varnostne naprave in zaščita...... 45

2.6 Pregled izdelka.... 46

3 Varnostni napotki 46

3.1 Upravljavec 46

3.2 Osebna zaščitna oprema 46

3.3 Varnost na delovnem mestu ..... 46

3.4 Varnost oseb in živali 46

3.5 Varnost naprave.... 46

3.6 Električna varnost.... 46

3.7 Varnostni napotki za nastavek za košnjo.... 47

3.7.1 Napotki za delo.... 47

3.7.2 Obremenitve zaradi vibracij ..... 47

3.7.3 Obremenitev zaradi hrupa ..... 47

5.1 Vklop in izklop naprave 49

5.2 Podaljševanje rezalne nitke med de-lovanjem (11) 49

6 Obnašanje pri delu in delovna tehnika (12–14) 49

7 Vzdrževanje in nega.... 49
7.1 Zamenjava rezalnega lista.... 49
7.2 Zamenjava koluta nitke (15) 49
8 Pomoč pri motnjah 50
9 Transport....50
10 Skladiščenje 51
11 Odstranjevanje 51
12 Garancija.... 52
13 Prevod originalne izjave EU/ES o skladnosti.... 52

1 K TEM NAVODILOM ZA UPORABO

Nemška različica je izvirnik navodil za uporabo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.
Pred zagonom obvezno pozorno preberite ta navodila za uporabo. To je pogoj za varno delo in nemoteno delovanje.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
- Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
■ Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Razlaga znakov in opozorilne besede

NEVARNOST! Označuje neposredno nevarno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe.

⚠ OPOZORILO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe.

PREVIDNO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe.

POZOR! Označuje situacijo, ki lahko ob neupoštevanju opozorila povzroči materialno škodo.

i NAPOTEK Posebni napotki za boljše razumevanje in ravnanje.

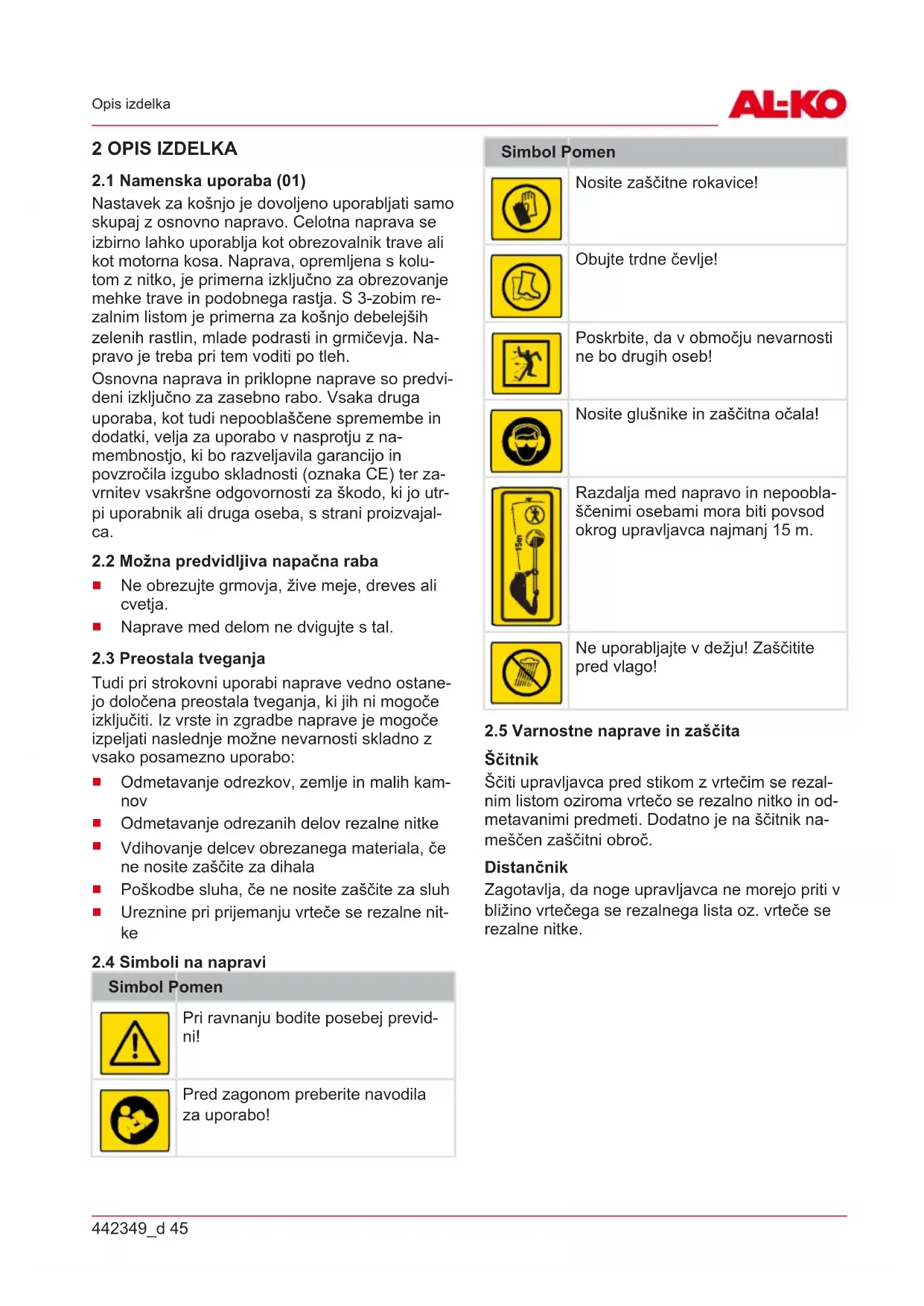

2 OPIS IZDELKA

2.1 Namenska uporaba (01)

Nastavek za košnjo je dovoljeno uporabljati samo skupaj z osnovno napravo. Celotna naprava se izbirno lahko uporablja kot obrezovalnik trave ali kot motorna kosa. Naprava, opremljena s kolutom z nitko, je primerna izključno za obrezovanje mehke trave in podobnega rastja. S 3-zobim rezalnim listom je primerna za košnjo debelejših zelenih rastlin, mlade podrasti in grmičevja. Na-pravo je treba pri tem voditi po tleh.

Osnovna naprava in priklopne naprave so predvideni izključno za zasebno rabo. Vsaka druga uporaba, kot tudi nepooblaščene spremembe in dodatki, velja za uporabo v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti (oznaka CE) ter zavrnitev vsakršne odgovornosti za škodo, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.

2.2 Možna predvidljiva napačna raba

■ Ne obrezujte grmovja, žive meje, dreves ali cvetja.
■ Naprave med delom ne dvigujte s tal.

2.3 Preostala tveganja

Tudi pri strokovni uporabi naprave vedno ostane- jo določena preostala tveganja, ki jih ni mogoče izključiti. Iz vrste in zgradbe naprave je mogoče izpeljati naslednje možne nevarnosti skladno z vsako posamezno uporabo:

• Odmetavanje odrezkov, zemlje in malih kamnov
• Odmetavanje odrezanih delov rezalne nitke
  Vdihovanje delcev obrezanega materiala, če ne nosite zaščite za dihala
  ■ Poškodbe sluha, če ne nosite zaščite za sluh
  ■ Ureznine pri prijemanju vrteče se rezalne nitke

2.4 Simboli na napravi

Simbol Pomen

Pri ravnanju bodite posebej previdni!

Pred zagonom preberite navodila za uporabo!

Simbol Pomen

Nosite zaščitne rokavice!

Obujte trdne čevlje!

Poskrbite, da v območju nevarnosti ne bo drugih oseb!

Nosite glušnike in zaščitna očala!

Razdalja med napravo in nepooblaščenimi osebami mora biti povsod okrog upravljavca najmanj 15 m.

Ne uporabljajte v dežju! Zaščitite pred vlago!

2.5 Varnostne naprave in zaščita

Ščitnik

Ščiti upravljavca pred stikom z vrtečim se rezalnim listom oziroma vrtečo se rezalno nitko in odmetavanimi predmeti. Dodatno je na ščitnik nameščen zaščitni obroč.

Distančnik

Zagotavlja, da noge upravljavca ne morejo priti v bližino vrtečega se rezalnega lista oz. vrteče se rezalne nitke.

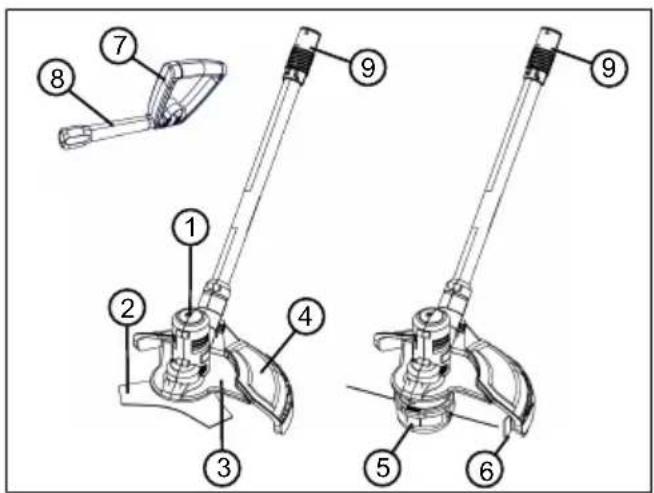

2.6 Pregled izdelka

1 Rezalna glava z motorjem

2 Rezalni list

3 Sprednji ščitnik (dvodelni)

4 Glavni ščitnik

5 Glava z nitko s kolutom z nitko

6 Varovalni obroč z rezalnikom nitke

7 Ročaj, nastavljiv

8 Distančnik

9 Spojka za osnovno napravo

3 VARNOSTNI NAPOTKI

3.1 Upravljavec

Mladoletniki, mlajši od 16 let, ali osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati. Upoštevajte morebitne posebne predpise v državi uporabe glede minimalne starosti uporabnika.

Naprave ne smete uporabljati, če ste pod vplivom alkohola, drog ali zdravil.

3.2 Osebna zaščitna oprema

Da preprečite poškodbe na glavi in okončinah ter poškodbe sluha, je treba nositi predpisana oblačila in zaščitno opremo.

■ Osebno zaščitno opremo sestavljajo:

Zaščitna čelada, zaščitna očala in dihalna maska

dolge hlače in trdni čevlji;

Pri vzdrževanju in negi: Zaščitne rokavice

3.3 Varnost na delovnem mestu

Delajte samo pri dnevni svetlobi ali zelo svetli umetni luči.

Pred delom odstranite nevarne predmete iz delovnega območja, npr. vej, steklenih in kovinskih predmetov, kamnov.

Pazite na varen položaj.

3.4 Varnost oseb in živali

Napravo uporabljajte samo za dela, za katera je predvidena. Neustrezna uporaba lahko povzroči telesne poškodbe in gmotno škodo.

■ Stroj vklopite samo, če v delovnem območju ni oseb ali živali.

Z rokami in nogami ali drugimi deli telesa ne segajte v bližino premikajočih se delov naprave (npr. verige žage, rezila).

Nekateri deli naprave, npr. pokrov motorja in rezilno orodje, se lahko med delovanjem močno segrejejo. Ne dotikajte se jih. Po izklo-pu počakajte, da se ohladijo.

3.5 Varnost naprave

■ Napravo uporabljajte samo v naslednjih po gojih:

Naprava ni umazana.

■ Naprava ni poškodovana.

Vsi upravljalni elementi delujejo.

Vsi ročaji naprave morajo biti suhi in čisti.

Naprave ne preobremenite. Primerna je za lahka dela v gospodinjstvu. Preobremenitve povzročajo poškodbe naprave.

Naprave nikoli ne uporabljajte z obrabljenimi ali okvarjenimi deli. Okvarjene dele vedno nadomestite z originalnimi nadomestnimi deli proizvajalca. Če napravo uporabljate z obrabljenimi ali okvarjenimi deli, zoper proizvajalca ni mogoče uveljavljati nobenih garancijskih zahtevkov.

3.6 Električna varnost

■ Za preprečitev kratkih stikov in okvar električnih sestavnih delov:

Zaščitite napravo pred vlago in je ne uporabljajte na dežju.

■ Naprave ne pršite z vodo.

i NAPOTEK Upoštevajte varnostne napotke za akumulatorsko baterijo in polnilnik v ločenih navodilih za uporabo.

3.7 Varnostni napotki za nastavek za košnjo

3.7.1 Napotki za delo

■ Napravo vedno upravljajte z obema rokama.
■ Rok in stopal nikoli ne približujte rezilu, predvsem pri vklopu motorja.
■ Počakajte, da se rezilo po izklopu motorja ustavi.
- Odrezani material odstranjujte samo, ko sta motor in rezilo zaustavljena.
Zaradi nevarnosti ureznin se ne dotikajte rezalnika nitke z nezaščitenimi rokami.
■ Po izvlečenju nove nitke napravo pred vklo-pom vedno držite v običajnem delovnem položaju.
■ Ne uporabljajte kovinskih rezalnih nitk!
■ Na ščitniku, rezilu in motorju ne sme biti ostankov košnje.
■ Osebe, ki niso seznanjene z napravo, morajo najprej vaditi uporabo z izklopljenim motorjem.
- Pri delu na klancu:

Nikoli ne izvajajte del na gladkem in drsečem pobočju.
Vedno kosite prečno na klanec, nikoli navzgor ali navzdol.
■ Vedno stojte za rezilom.

■ Po stiku s tujkom:

Izklopite motor.
Preglejte napravo glede poškodb.

Trdno montirajte rezalni list, da se med delovanjem ne sprosti in ne odpade.

3.7.2 Obremenitve zaradi vibracij

OPOZORILO! Nevarnost zaradi vibracij.

Dejanska vrednost izpustov vibracij med uporabo naprave lahko odstopa od vrednosti, ki jo navaja proizvajalec. Upoštevajte naslednje vplivne dejavnike pred uporabo oz. med njo:

Ali je naprava uporabljana skladno z namensko uporabo?
Ali je material izrezan ali obdelan na pravi način?
Ali je naprava v stanju, ustreznem za uporabo?
Ali je rezalno orodje pravilno naostreno oz. ali je vgrajeno pravilno rezalno orodje?
Ali so ročaji in po potrebi izbirni vibracijski ročaji montirani in ali so trdno povezani z na-pravo?

Napravo uporabljajte samo s številom vrtljajev motorja, ki je potrebno za posamezno delo. Izogibajte se maksimalnemu številu vrtljajev motorja, da se zmanjšajo hrup in vibracije.
■ Nepravilna uporaba in vzdrževanje lahko povečata hrup in vibriranje naprave. To škoduje zdravju. V tem primeru takoj izklopite napravo in poskrbite, da jo popravi pooblaščena servisna delavnica.
- Stopnja obremenitve zaradi vibracij je odvisna od opravljanega dela oz. uporabe naprave. Ocenite jo in vključite ustrezne delovne premore. S tem se bistveno zmanjša obremenitev zaradi vibracij skozi celoten čas dela.
Daljša uporaba naprave uporabnika izpostavlja vibracijam in lahko povzroči težave z obtokom (»bele prste«). Da bi zmanjšali to tveganje, nosite rokavice in skrbite, da so roke tople. Če zaznate simptome »belih prstov«, takoj poiščite zdravniško pomoč. Med temi simptomi so: otrplost, ščemenje, srbenje, bolečina, popuščanje moči, sprememba barve ali stanja kože. Običajno se ti simptomi pokažejo na prstih ali rokah ali pri utripu. Pri nižjih temperaturah se nevarnost poveča.
Med delovnim dnem naredite daljše premore, da si lahko opomorete od hrupa in vibracij. Delo načrtujte tako, da je uporaba naprav, ki povzročajo močne vibracije, razporejena na več dni.
Če med uporabo naprave na rokah zaznate nelagodje ali razbarvanje kože, takoj prekinite delo. Vključite ustrezne delovne premore. Brez ustreznih odmorov lahko pride do sindroma vibracij v roki in dlani.
Zmanjšajte tveganje izpostavljenosti vibracijam. Vzdržujte napravo v skladu z napotki v navodilih za uporabo.
Če napravo pogosto uporabljate, se obrnite na svojega trgovca, da si priskrbite protivibracijsko opremo (npr. ročaje).
Z napravo ne delajte pri temperaturah, nižjih od 10 °C. V delovnem načrtu opredelite, kako je mogoče omejiti obremenitev zaradi vibracij.

3.7.3 Obremenitev zaradi hrupa

Določeni ravni hrupa zaradi te naprave se ni mo- goče izogniti. Dela, pri katerih nastaja veliko hru- pa, načrtujte za ure, ko je to dopustno in predvi- deno. Po potrebi ustavite dela ob času mirovanja

in omejite delovni čas na najnujnejše. Za osebno zaščito nosite primerno zaščito za sluh; tudi druge osebe v bližini morajo nositi primerno zaščito za sluh.

4 MONTAŽA IN ZAGON

⚠️ OPOZORILO! Nevarnost ureznin. Nevarnost ureznin pri prijemanju delov z ostrimi robovi in premikajočih se delov ter rezalnega orodja.

Pred vzdrževalnimi deli, nego in čiščenjem vedno izklopite napravo. Odstranite akumulatorsko baterijo.
- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice.

4.1 Montaža ščitnika (02, 03, 04)

Pritrditev glavnega ščitnika (02)

1. Nataknite (02/a) glavni ščitnik (02/1) na rezalno glavo (02/2).
2. Vpnite (02/b) pritrditveno objemko (02/3) in pritegnite (02/c) pritrditveni vijak [M6] (02/4).

Pritrditev sprednjega ščitnika (03)

1. Postavite obe polovici (03/1, 03/2) sprednje-ga ščitnika na rezalno glavo in ju potisnite skupaj (03/a). Rob sprednjega ščitnika mora biti pod glavnim ščitnikom.

2. Pritegnite oba vijaka [ST4*16] (03/3) (03/b).

Vstavljanje varovalnega obroča z rezalnikom nitke (04)

1. Postavite varovalni obroč (04/1) prek ščitnika (04/2) tako, da bo rezalnik nitke (04/3) obrnjen proti notranjosti rezalne glave (04/4).

2. Potisnite varovalni obroč navznoter:

Najprej natančno potisnite (04/a) oba dolga zatiča (04/5) v drugi predelek (04/6).
Napotek: Če je eden od obeh zatičev potisnjen v sosednji predelek, varovalni obroč ne bo ustrezno pritrjen.
Nato potisnite vse zaskočne kljuke (04/7) od leve proti desni v držalne odprtine (04/8), da se vse zaskočijo (04/b).

4.2 Montiranje ročaja

Glejte navodila za uporabo »Večnamensko orodje – osnovna naprava«.

4.3 Montaža distančnika (05)

1. Privijte distančnik (05/1) na vrtljivi/zaskočni zglob (05/2) že montiranega ročaja (05/3) (05/a).

4.4 Montaža/demontaža glave z nitko (06, 07, 08)

Namestitev glave z nitjo

1. Če je montiran: Odstranite rezalni list (glejte Poglavje 4.5 "Montaža/demontaža rezalnega lista (09, 10)", stran 48).
2. Vstavite in pridržite priloženi držalni zatič (06/1) v luknjo (06/2) na pogonskem kolutu (06/3).
3. Potisnite polnilni kolut (06/4) s sprednjim ro- bom (06/5) navzven, tj. stran od rezalne gla- ve (06/7), na pogonsko gred (06/6).
4. Nataknite glavo z nitko (07/1) na pogonsko gred rezalne glave (07/2).
5. Obrnite glavo z nitko (08/1) v desno in jo nato pritegnite. Pri tem jo z nasprotne strani pridržite z držalnim zatičem (06/1), da glavo z nitko varno pritrdite na pogonsko gred (08/a).
6. Snemite držalni zatič (06/1).

OPOZORILO! Nevarnost telesnih poškodb zaradi zrahljanih delov naprave. Deli naprave, ki se zrahljajo med delovanjem, lahko povzročijo hude telesne poškodbe.

■ Pritrdite rezalno orodje tako, da se med delovanjem ne more zrahljati.

Demontaža glave z nitko

1. Vstavite in pridržite priloženi držalni zatič (06/1) v luknjo (06/2) na pogonskem kolutu (06/3).
2. Obrnite glavo z nitko (08/1) v levo in jo nato snemite (08/b). Pri tem jo z nasprotne strani pridržite z držalnim zatičem (06/1).
3. Snemite držalni zatič (06/1).
4. Snemite polnilni kolut (06/4).

4.5 Montaža/demontaža rezalnega lista (09, 10)

Montaža rezalnega lista

1. Če je montiran: Odstranite glavo z nitko (glejte Poglavje 4.4 "Montaža/demontaža glave z nitko (06, 07, 08)", stran 48).
2. Vstavite in pridržite priloženi držalni zatič (09/1) v luknjo (09/2) na pogonskem kolutu (09/3).
3. Nataknite rezalni list (09/4) in podložko (09/5) na pogonsko gred (09/6). Napis na rezalnem listu mora biti obrnjen navzven, tj. stran od rezalne glave (skrito na sliki s podložko).

4. Nataknite pritrdilno matico (10/1) na po-gonsko gred in jo z roko pritegnite v desno.

5. S priloženim vtičnim ključem (10/2) zategnite pritrdilno matico (10/1). Pri tem jo z naspro-tne strani pridržite z držalnim zatičem (09/1), da rezalni list varno pritrdite na pogonsko gred.

⚠️ OPOZORILO! Nevarnost telesnih poškodb zaradi zrahljanih delov naprave. Deli naprave, ki se zrahljajo med delovanjem, lahko povzročijo hude telesne poškodbe.

■ Pritrdite rezalno orodje tako, da se med delovanjem ne more zrahljati.

Demontaža rezalnega lista

1. Vstavite in pridržite priloženi držalni zatič (09/1) v luknjo (09/2) na pogonskem kolutu (09/3).
2. Z vtičnim ključem (10/2) odvijte pritrdilno matico (10/1) v levo. Pri tem jo z nasprotne strani pridržite z držalnim zatičem (09/1).
3. Odstranite glavo z nitko (10/1) in podložko (09/5).
4. Snemite držalni zatič (09/1).
5. Snemite rezalni list (09/4).

Glejte navodila za uporabo »Večnamensko orodje – osnovna naprava«.

5 UPRAVLJANJE

5.1 Vklop in izklop naprave

Glejte navodila za uporabo »Večnamensko orodje – osnovna naprava«.

5.2 Podaljševanje rezalne nitke med delovanjem (11)

Rezalna nitka se med delovanjem skrajšuje in cefra.

1. Z glavo z nitko (11/1) se med delom vedno znova dotaknite trave (11/a). S tem se novi del rezalne nitke odvije s koluta nitke in obrabljeni konec nitke se odreže z rezalnikom nitke (11/2).

6 OBNAŠANJE PRI DELU IN DELOVNA TEHNIKA (12–14)

• Napravo rahlo nagnite naprej (pribl. 30°), da kosite s konico rezalne nitke. Počasi stopajte naprej (12/a).
• Pri košnji napravo enakomerno pomikajte desno in levo (12/b).

■ Višjo travo je treba kositi v več korakih. Vedno se premikajte od zgoraj navzdol (13).
- Naprava najučinkoviteje kosi pri veliki hitrosti. Zato naprave ne preobremenite s košenjem visoke trave.
V primeru preobremenitve naprave v zelo visoki travi se nitka zablokira. Takoj dvignite napravo, da se razbremeni. V nasprotnem primeru lahko nastanejo trajne poškodbe na motorju.
■ Z napravo nikoli ne kosite neposredno proti trdim oviram (npr. stenam), temveč kosite stransko. S tem prihranite rezalno nitko (14).
Držite napravo stran od občutljivih rastlin. Postavite varnostni lok v vodoravni položaj.

Postopek ob zagozditvi rezalnega lista

Gosto rastje, drevesni poganjki in goščava lahko blokirajo rezalni list in ustavijo koso.

Izogibajte se zagozditvi tako, da upoštevate smer nagiba goščave in kosite z nasprotne strani.
Če se rezalni list pri košnji zagozdi:
Takoj izklopite motor.
Držite napravo na višini, da rezalni list ne odskoči in se ne zlomi.

7 VZDRŽEVANJE IN NEGA

⚠️ OPOZORILO! Nevarnost ureznin. Nevarnost ureznin pri prijemanju delov z ostrimi robovi in premikajočih se delov ter rezalnega orodja.

Pred vzdrževalnimi deli, nego in čiščenjem vedno izklopite napravo. Odstranite akumulatorsko baterijo.
- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice.

7.1 Zamenjava rezalnega lista

Nadomestni rezalni list: Št. izd. 113479

Zamenjava rezalnega lista: glejte Poglavje 4.5 "Montaža/demontaža rezalnega lista (09, 10)", stran 48.

7.2 Zamenjava koluta nitke (15)

Nadomestni kolut nitke: Št. izd. 113478, v 2-del-nem kompletu.

Nastavitev želene dolžine rezalne nitke

1. Vklopite napravo.
2. Z glavo z nitko (11/1) se med delom vedno znova dotaknite trave (11/a). S tem se s koluta nitke odvije nov del rezalne nitke.
3. Napravo izklopite in počakajte, da se rezalna glava ustavi.
4. Preverite dolžino nitke.
5. Prejšnje korake ponavljajte tako pogosto, dokler ne dosežete želene dolžine rezalne nitke.

8 POMOČ PRI MOTNJAH

PREVIDNO! Nevarnost telesnih poškodb.

Predmeti z ostrimi robovi in premikajoči se predmeti lahko povzročijo telesne poškodbe.

- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice!

Motnja Vzrok Ukrep

Trava ni več ravno prirezana.	Rezalni list je top.	Naostrite rezalni list. Obiščite servisno delavnico AL-KO.
		Zamenjajte rezalni list.
Čas upora-be akumu-latorske ba-terije je znatno kraj-ši.	Trava je pre-visoka ali prevlažna.	Obrežite travo na večjo višino.Počakajte, da se trava posu-ši.
	Višina reza-nja je pre-majhna.	Obrežite travo na večjo višino.
Motor delu-je, vendar se rezalni list ne obra-ča.	Napaka na-prave	Obiščite servisno delavnico AL-KO.

Motnja Vzrok Ukrep
Naprava neobičajno vibrira.	Napaka na-prave	Obiščite servisno delavnico AL-KO.
Druge na-pake	Glejte navodila za uporabo »Več-namensko orodje – osnovna na-prava«.

i NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno službo.

9 TRANSPORT

Pred transportom opravite naslednje ukrepe:

1. Izklopite napravo.
2. Odstranite akumulatorsko baterijo iz osnovne naprave.
3. Razstavite osnovno in priklopno napravo.

i NAPOTEK Nazivna energija akumulator-ske baterije znaša več kot 100 Wh! Upoštevajte naslednje napotke za transport!

Vsebovani litij-ionski akumulator je predmet zakona o nevarnih snoveh, vendar pa ga je mogoče transportirati tudi ob poenostavljenih pogojih:

Zasebni uporabnik lahko akumulatorsko baterijo transportira v cestnem prometu brez nadaljnjih omejitev, će je le-ta zapakirana v maloprodajni embalaži in se transport uporablja za zasebne namene.
■ Poslovni uporabniki, ki transport izvajajo v povezavi s svojo osrednjo dejavnostjo (npr. dostave na delovišča ali predstavitvene lokacije in z njih), prav tako lahko izkoristijo to poenostavitev.

V obeh primerih je treba s previdnostnimi ukrepi obvezno preprečiti sprostitev vsebine. V drugih primerih je treba obvezno upoštevati zakon o nevarnih snoveh. Ob neupoštevanju pošiljatelju, morda pa tudi prevozniku, grozijo znatne globe.

Dodatni napotki za prevoz in pošiljanje

Litij-ionske akumulatorske baterije transportirajte oz. pošiljajte samo v brezhibnem stanju!
Za transport akumulatorskih baterij uporabljajte izključno originalno škatlo ali primerno škatlo za nevarne snovi (ni potrebno pri akumulatorskih baterijah z nazivno energijo manj kot 100 Wh).
■ Prelepite odprte kontakte akumulatorske baterije, da preprečite kratki stik.

Zavarujte akumulatorsko baterijo v embalaži pred premikanjem, da preprečite poškodbe akumulatorske baterije.
- Pri transportu oz. pošiljanju (npr. prek ku-rirske ali dostavne službe) zagotovite pravilno označitev in dokumentacijo za pošiljanje.
■ Predhodno se informirajte, ali želeni ponudnik nudi storitev transporta in pokažite svojo pošiljko.

Priporočamo, da v pripravo pošiljke vključite strokovnjaka za nevarne snovi. Upoštevajte tudi morebitne dodatne nacionalne predpise.

10 SKLADIŠČENJE

Po vsaki uporabi temeljito očistite napravo in – će so na voljo – namestite zaščitna pokrivala. Hranite napravo na suhem mestu z možnostjo zaklepanja in izven dosega otrok.

Pred delovnimi premori, ki trajajo dlje kot 30 dni, izvedite naslednja dela:

• Očistite rezalni list in ga popršite z oljem za zaščito pred rjavenjem.
• Napravo temeljito očistite in hranite v suhem prostoru.

11 ODSTRANJEVANJE

Napotki k Uredbi o odpadni električni in elektronski opremi

■ Stara električna in elektronska oprema ne sodi med gospodinjske odpadke, temveč jo je treba odstraniti ločeno!

■ Stare baterije ali akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo odstraniti iz naprave! Njihovo odstranjevanje urejajo predpisi za baterije.
Lastniki oz. uporabniki električnih in elektronskih naprav jih morajo po uporabi skladno z zakonom vrniti.
Končni uporabnik nosi odgovornost za izbris osebnih podatkov s stare naprave za odstra-nitev!

Simbol prekrižanega zabojnika za odpadke pomeni, da se odpadne električne in elektronske opreme ne sme odvreči med gospodinjske odpadke.

Odpadno električno in elektronsko opremo lahko brezplačno oddate na naslednjih mestih:

■ javna komunalna oz. zbirna mesta (npr. komunalni objekti);

prodajna mesta električnih naprav (fizična in spletna), kjer so prodajalci obvezani sprejeti vračila oziroma kjer to storitev prostovoljno ponujajo.

Te izjave veljajo samo za naprave, ki so nameščene in kupljene v Evropski uniji in za katere velja evropska Direktiva 2012/19/EU. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje stare električne in elektronske opreme.

Napotki k Uredbi o ravnanju z baterijami in akumulatorji ter odpadnimi baterijami in akumulatorji

■ Stare baterije in stari akumulatorji ne sodijo med gospodinjske odpadke, temveč jih je treba odstraniti ločeno!

Za varno odstranitev baterij ali akumulatorjev iz električnih naprav in za informacije o njihovi vrsti oz. kemičnem sistemu upoštevajte nadaljnje podatke v navodilih za uporabo in montažo.
Lastniki oz. uporabniki baterij in akumulatorjev jih morajo po uporabi skladno z zakonom vrniti. Vračilo je omejeno na oddajo količin, običajnih za gospodinjstva.

Stare baterije lahko vsebujejo škodljive snovi ali težke kovine, ki lahko škodujejo okolju in zdravju. Uporaba starih baterij in v njih vsebovanih virov prispeva k zaščiti teh pomembnih dobrin.

Simbol prekrižanega zabojnika za odpadke pomeni, da se baterij in akumulatorjev ne sme odvreči med gospodinjske odpadke.

Če so pod zabojnikom za smeti tudi oznake Hg, Cd ali Pb, velja naslednje:

■ Hg: Baterija vsebuje več kot 0,0005 % živega srebra
Cd: Baterija vsebuje več kot 0,002 % kadmija
Pb: Baterija vsebuje več kot 0,004 % svinca

Akumulatorje in baterije lahko brezplačno oddate na naslednjih mestih:

■ javna komunalna oz. zbirna mesta (npr. komunalni objekti);
■ prodajna mesta baterij in akumulatorjev;
■ zbirna mesta skupnega zbirnega sistema za stare baterije za naprave;
■ zbirna mesta proizvajalca (če ni član skupnega zbirnega sistema).

Te izjave veljajo samo za akumulatorje in baterije, ki so kupljene v Evropski uniji in za katere velja evropska Direktiva 2006/66/ES. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje akumulatorjev in baterij.

12 GARANCIJA

Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo, će:

■ so ta navodila za uporabo upoštevana,
■ je bila naprava strokovno uporabljena,
■ so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, če:

■ so bili izvedeni samovoljni poskusi popravila,
■ so bile izvedene samovoljne tehnične spre-membe,
■ naprava ni bila uporabljena v skladu z namenom uporabe.

■ poškodbe laka, ki so posledica normalne uporabe,
■ obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxxx (x).

Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.

13 PREVOD ORIGINALNE IZJAVE EU/ES O SKLADNOSTI

Glejte navodila za uporabo »Večnamensko orodje MT 40 – osnovna naprava«.

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

1 Informacije o Uputama za uporabu...... 53

1.1 Objasnjenja oznaka i signalnih riječi .. 53

Poseban oprez pri rukovanju!

Prije pokretanja pročitajte upute za uporabu!

Nosite zaštitne rukavice!

Simbol Značenje

6 Zaštitni prsten s rezačem niti

7 Ručka, podesiva

8 Držač razmaka

4.3 Montiranje držača razmaka (05)

1. Držač razmaka (05/1) vijcima pričvrstite na okretni/uskočni zglob (05/2) već montirane ručke (05/3) (05/a).

4.4 Montiranje/demontiranje nitne glave (06, 07, 08)
