NÁVOD K OBSLUZE M51150R Classic MCCULLOCH

• OdstráÀte kryt vzduchového filtra a vytiahnite filter.

Hladina akustického v˘konu, meraná v dB(A)

Hladina akustického v˘konu, garantovaná L

Hladina akustického v˘konu, meraná v dB(A)

Hladina akustického v˘konu, garantovaná L

John Thompson, Produktni vodja za direktor oddelka za trÏenje EUAP. (Poobla‰ãeni predstavnik za Husqvarna AB in odgovorni za tehniãno dokumentacijo.)VYSVùTLENÍ SYMBOLÒ Czech – 317 Vysvûtlení symbolÛ V¯STRAHA! Pfii nesprávném nebo neopatrném pouÏití se zafiízení mÛÏe stát nebezpeãn˘m nástrojem, coÏ mÛÏe obsluze nebo dal‰ím osobám zpÛsobit závaÏná nebo smrtelná zranûní.NeÏ zaãnete stroj pouÏívat, prostudujte si, prosím, peãlivû návod k pouÏití a ubezpeãte se, Ïe jste dokonale pochopili pokyny v nûm uvedené.Zajistûte, aby se v pracovní oblasti a jejím okolí nezdrÏovaly nepovolané osoby ãi zvífiata.ZabraÀte moÏnému náhodnému spu‰tûní odpojením zapalovacího kabelu od zapalovací svíãky.Pozor na odvrÏené a odraÏené pfiedmûty.Pozor na otáãející se radliãku. ChraÀte své ruce a nohy.Varování: rotující ãásti. UdrÏujte ruce a nohy mimo dosah.Tento v˘robek vyhovuje platn˘m pfiedpisÛm CE.Emise hluku do okolí dle direktivy Evropského spoleãenství. Emise stroje je udána v kapitole Technické údaje a na nálepce.Stroj nepouÏívejte v uzavfien˘ch prostorách nebo v prostorách bez odpovídajícího vûtrání. V˘fukové plyny obsahují oxid uhelnat˘, coÏ je bezbarv˘, jedovat˘ a velmi nebezpeãn˘ plyn. Nebezpeãí v˘buchu Pfied doplÀováním paliva vÏdy vypnûte motor. Hork˘ povrch. Popis úrovní v˘strahy V˘strahy jsou odstupÀovány do tfií úrovní. V¯STRAHA! UPOZORNùNÍ! VAROVÁNÍ!

V¯STRAHA! Tato úroveÀ je pouÏita v pfiípadû nebezpeãí váÏného úrazu nebo úmrtí obsluhy nebo v pfiípadû nebezpeãí vzniku ‰kod v okolním prostoru pfii nedodrÏení pokynÛ uveden˘ch v této pfiíruãce.

UPOZORNùNÍ! Tato úroveÀ je pouÏita v pfiípadû nebezpeãí úrazu obsluhy nebo v pfiípadû nebezpeãí vzniku ‰kod v okolním prostoru pfii nedodrÏení pokynÛ uveden˘ch v této pfiíruãce.VAROVÁNÍ! Tato úroveÀ je pouÏita v pfiípadû nebezpeãí po‰kození materiálÛ nebo zafiízení pfii nedodrÏení pokynÛ uveden˘ch v této pfiíruãce.SEZNÁMENÍ SE STROJEM 318 – Czech Obsah VáÏen˘ zákazníku, Bûhem desítek let vyrábûla firma fiadu prÛkopnick˘ch fietûzov˘ch pil. Firma rostla, nejprve díky v˘robû leteck˘ch motorÛ a motorÛ pro motokáry v padesát˘ch letech minulého století a posléze díky miniaturním fietûzov˘m pilám v letech ‰edesát˘ch. Pozdûji, v 70. a 80. letech, byla v˘robní fiada roz‰ífiena o vyÏínaãe a vysavaãe listí. Dnes, jako souãást skupiny Husqvarna, pokraãuje firma McCulloch v tradici v˘roby v˘konn˘ch motorÛ, technick˘ch novinek a v˘razn˘ch designÛ, které tvofiily milníky po více neÏ pÛl století. Na‰imi hlavními prioritami je sníÏení spotfieby paliva, emisí a hluãnosti a také zv˘‰ení bezpeãnosti a uÏivatelského komfortu. Samozfiejmû doufáme, Ïe budete s na‰ím v˘robkem McCulloch spokojeni, neboÈ byl vyroben tak, aby vám nerozluãnû slouÏil po dlouhou dobu. Jeho Ïivotnost dále prodlouÏíte tím, kdyÏ budete dodrÏovat pokyny k pouÏití, servisu a údrÏbû v tomto návodu k pouÏívání. Pokud budete potfiebovat odbornou pomoc pfii opravû nebo servisu, pouÏijte sluÏbu Service Locator na webu www.mcculloch.com. Spoleãnost McCulloch se fiídí strategií neustálého v˘voje v˘robku a proto si vyhrazuje právo mûnit konstrukci a vzhled v˘robkÛ bez pfiedchozího upozornûní. Tento návod je rovnûÏ k dispozici ke staÏení na webu www.mcculloch.com. VYSVùTLENÍ SYMBOLÒ Vysvûtlení symbolÛ .................................................... 317 Popis úrovní v˘strahy .................................................. 317

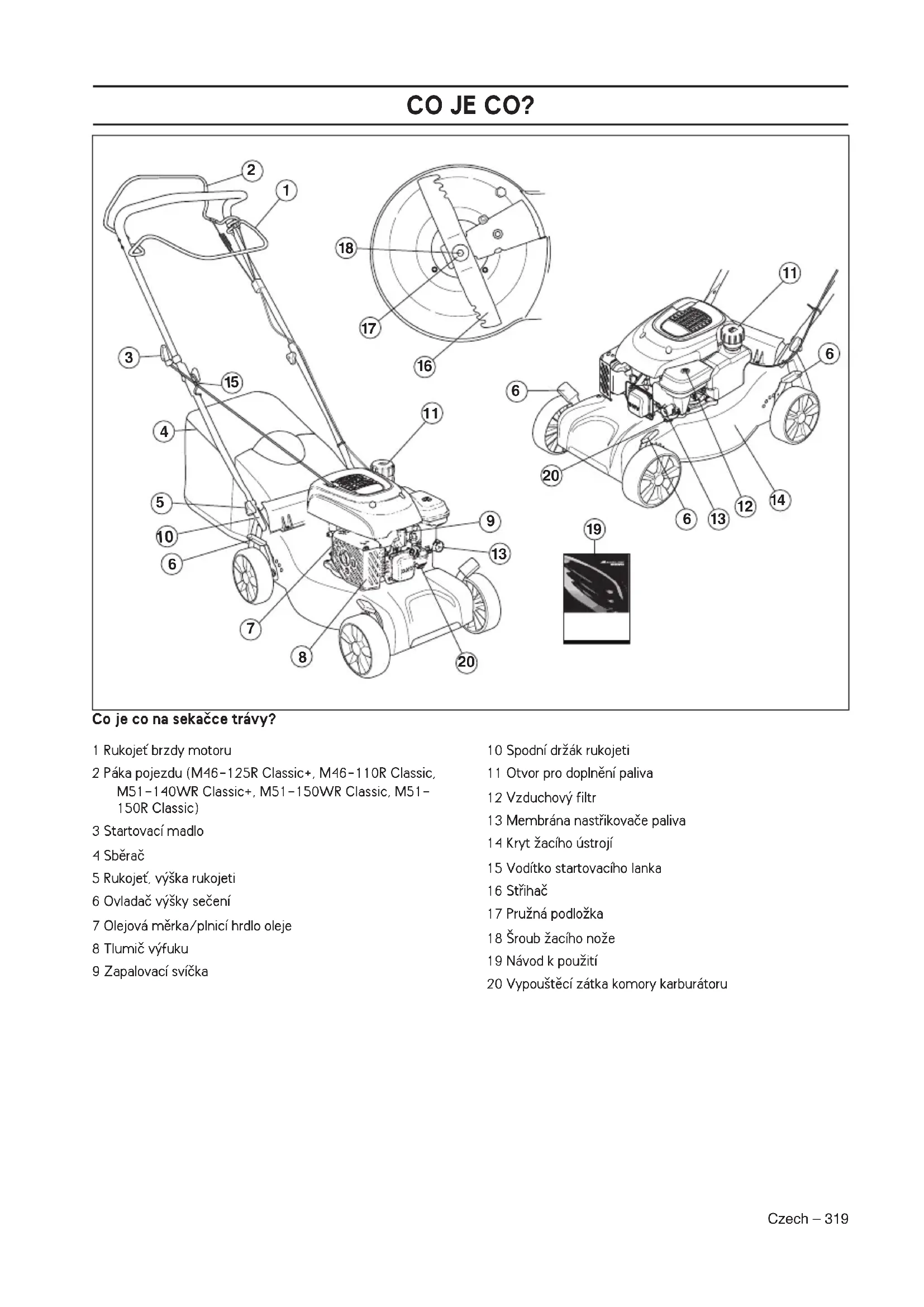

1 RukojeÈ brzdy motoru2 Páka pojezdu (M46-125R Classic+, M46-110R Classic, M51-140WR Classic+, M51-150WR Classic, M51-150R Classic)3 Startovací madlo4 Sbûraã5 RukojeÈ, v˘‰ka rukojeti6 Ovladaã v˘‰ky seãení7 Olejová mûrka/plnicí hrdlo oleje8 Tlumiã v˘fuku9 Zapalovací svíãka10 Spodní drÏák rukojeti11 Otvor pro doplnûní paliva12 Vzduchov˘ filtr13 Membrána nastfiikovaãe paliva14 Kryt Ïacího ústrojí15 Vodítko startovacího lanka16 Stfiihaã17 PruÏná podloÏka18 ·roub Ïacího noÏe19 Návod k pouÏití20 Vypou‰tûcí zátka komory karburátoruBEZPEâNOSTNÍ V¯BAVA ZA¤ÍZENÍ 320 – Czech V‰eobecnû Tato ãást popisuje bezpeãnostní vybavení stroje, jeho úãel a zpÛsob, kter˘m by se mûla provádût kontrola a údrÏba, aby byla zaji‰tûna jeho správná funkce. Kryt Ïacího ústrojí

• Kryt Ïacího ústrojí sniÏuje vibrace a sniÏuje nebezpeãí pofiezání. Kontrola krytu Ïacího ústrojí

• Zkontrolujte, zda kryt Ïacího ústrojí není poru‰en a zda není viditelnû po‰kozen (praskl˘ apod.). RukojeÈ brzdy motoru

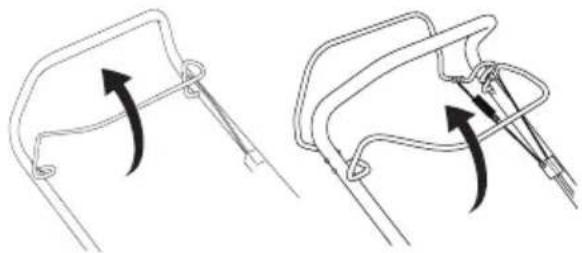

• Brzda motoru slouÏí k zastavení motoru. JestliÏe uvolníte madlo na rukojeti brzdy motoru, motor se zastaví. Kontrola rukojeti brzdy motoru Dejte pln˘ plyn a uvolnûte rukojeÈ brzdy. Brzda motoru by mûla b˘t vÏdy nastavena tak, aby se motor zastavil do 3 sekund. ObraÈte se na autorizovan˘ servis. Tlumiã v˘fuku

• Tlumiã v˘fuku je urãen k omezení úrovnû hluku na minimum a k usmûrnûní v˘fukov˘ch plynÛ smûrem od uÏivatele. Kontrola tlumiãe v˘fuku

• Pravidelnû kontrolujte, zda je tlumiã kompletní a zda je správnû upevnûn.

V¯STRAHA! Nikdy nepouÏívejte stroj, kter˘ má po‰kozené bezpeãnostní vybavení! V pfiípadû, Ïe by stroj nevyhovûl pfii jakékoli z tûchto kontrol, je nutno vyhledat autorizované servisní stfiedisko a nechat závadu odstranit. Nikdy neupravujte stroj tak, Ïe byste zmûnili trvale jeho pÛvodní konstrukci, a nepouÏívejte jej ani v pfiípadû, kdy se vám bude zdát, Ïe ji upravil nûkdo jin˘. ZabraÀte moÏnému náhodnému spu‰tûní odpojením zapalovacího kabelu od zapalovací svíãky.

V¯STRAHA! Nikdy nepouÏívejte zafiízení, které má po‰kozen˘ nebo demontovan˘ tlumiã v˘fuku. Vadn˘ tlumiã mÛÏe znaãnû zv˘‰it hladinu hluku a nebezpeãí poÏáru. VÏdy mûjte protipoÏární vybavení blízko po ruce. Tlumiã v˘fuku je bûhem provozu i po zastavení velmi hork˘. To platí i pfii volnobûhu. Dejte pozor na nebezpeãí poÏáru, zvlá‰tû pfii manipulaci v blízkosti hofilav˘ch látek nebo plynÛ.KOMPLETACE A SE¤ÍZENÍ Czech – 321 V‰eobecnû RukojeÈ MontáÏ Horní rukojeÈUmístûte trubkovou konstrukci rukojeti pfiímo proti spodní ãásti rukojeti. ¤ádnû utáhnûte matice.Pomocí dodan˘ch páskÛ upevnûte kabel k rukojeti. Pfii upevÀování kabely pfiíli‰ nenapínejte. V˘‰ka seãení Chcete-li zv˘‰it v˘‰ku seãení, pohnûte páãkou dozadu; chcete-li ji sníÏit, pohnûte páãkou dopfiedu. Sbûraã MontáÏ sbûraãe

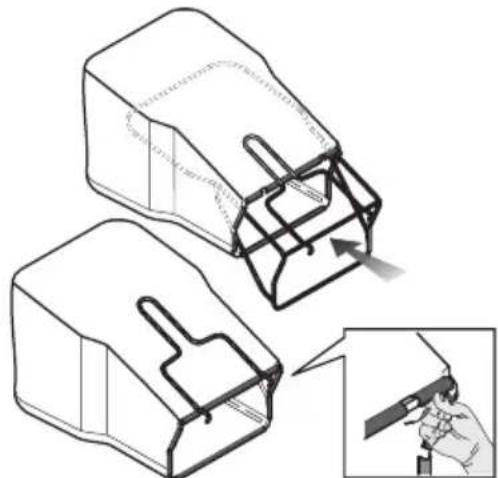

• Do textilního sbûrného ko‰e umístûte rám.• RukojeÈ sbûrného ko‰e se nachází na rámu a je tfieba ji umístit nad sbûrn˘ vak.• Zajistûte rám pomocí rychloupínacích svorek.• Pfiipevnûte háãky k hornímu okraji podvozku. Nasaìte sbûrací vak zdola na vyhazovací otvor. Mulãovací ucpávka Volitelnou mulãovací sadu je nutné objednat u modelÛ M46 (sada s obj. ã. 579679201) a M51 (sada obj. ã. 579679301). Pro modely M40 není sada k dispozici.• Pfii montáÏi/demontáÏi mulãovacího klínu zvednûte kryt vyhazovacího otvoru. Plnûní oleje
• Pfii dodání je olejová nádrÏ prázdná. Olej nalévejte pomalu. Viz pokyny v kapitole ÚdrÏba. Motorov˘ olej musí b˘t mûnûn podle návodu k motoru. UPOZORNùNÍ! ZabraÀte moÏnému náhodnému spu‰tûní odpojením zapalovacího kabelu od zapalovací svíãky.UPOZORNùNÍ! Nenastavujte pfiíli‰ nízkou v˘‰ku seãení, protoÏe by Ïací nÛÏ mohl na nerovném terénu narazit do svahu.MANIPULACE S PALIVEM 322 – Czech V‰eobecnû Palivo Benzín

• PouÏívejte kvalitní bezolovnat˘ benzín s obsahem etanolu maximálnû 10 % (E10).

• Nejniωí doporuãené oktanové ãíslo je 90 (RON). Pokud pouÏijete do motoru benzín s oktanov˘m ãíslem men‰ím neÏ 90, mÛÏe dojít k tzv. klepání motoru. V˘sledkem je vysoká teplota motoru, která mÛÏe b˘t pfiíãinou jeho váÏného po‰kození.

• Tam, kde je k dostání benzín, uzpÛsoben˘ pro Ïivotní prostfiedí, tzv. akrylátov˘ benzín, pouÏijte tento benzín. Motorov˘ olej

• Motorov˘ olej musí b˘t mûnûn podle návodu k motoru. Doporuãen˘ typ oleje najdete v návodu k motoru. Nikdy nepouÏívejte olej urãen˘ pro dvoutaktové motory. Plnûní paliva Stroj nikdy nestartujte:

• JestliÏe vám na stroj vyteklo palivo nebo motorov˘ olej: Je tfieba v‰echno rozlité palivo setfiít a zbytek nechat vypafiit.

• JestliÏe jste potfiísnili palivem sebe nebo odûv, pfievléknûte se. Omyjte ty ãásti tûla, které byly v kontaktu s palivem. PouÏijte m˘dlo a vodu.

• JestliÏe ze stroje uniká palivo. Pravidelnû kontrolujte tûsnost uzávûru palivové nádrÏe a pfiívodÛ paliva. Pfieprava a pfiechovávání

• Stroj i palivo je tfieba pfiechovávat a pfiepravovat tak, aby se eventuální ucházející palivo a benzínové v˘pary nedostaly do kontaktu s jiskrami nebo otevfien˘m ohnûm, napfiíklad od elektrick˘ch strojÛ, elektrick˘ch motorÛ, elektrick˘ch spínaãÛ/vypínaãÛ, tepeln˘ch kotlÛ apod.

• Palivo je vÏdy tfieba pfiechovávat a pfiepravovat v nádobách, urãen˘ch a schválen˘ch v˘hradnû k tomuto úãelu. Dlouhodobé uskladnûní

• Pfied uloÏením stroje na del‰í dobu je nutno vyprázdnit nádrÏku na palivo a komoru karburátoru. Zjistûte na va‰í nejbliωí benzínové ãerpací stanici, kam lze odevzdat zbylé palivo.

V¯STRAHA! Spou‰tûní motoru v uzavfieném nebo ‰patnû vûtraném prostoru mÛÏe zpÛsobit smrt udu‰ením nebo otravou oxidem uhelnat˘m. Palivo a v˘pary paliva jsou velmi hofilavé a jsou zdraví ‰kodlivé pfii jejich vdechnutí a kontaktu s pokoÏkou. Buìte proto opatrní pfii zacházení s palivem a dbejte na to, aby byla v místû zacházení s palivem dobrá ventilace. V˘fukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zaÏehnout poÏár. Nikdy nestartujte zafiízení uvnitfi budovy nebo v blízkosti hofilav˘ch materiálÛ! V blízkosti paliva nekufite ani neumisÈujte Ïádné horké pfiedmûty. UPOZORNùNÍ! Stroj je vybaven ãtyfitaktov˘m motorem. Dbejte na to, aby bylo v nádrÏi na olej vÏdy dostateãné mnoÏství oleje. UPOZORNùNÍ! Pfied nastartováním sekaãky zkontrolujte hladinu oleje. Pfiíli‰ nízká hladina oleje mÛÏe zpÛsobit váÏné po‰kození motoru. Viz pokyny v ãásti ÚdrÏba.

V¯STRAHA! Pfied doplnûním paliva motor vypnûte a nechte jej po nûkolik minut zchladnout. VÏdy pouÏívejte kanystr na benzín, aby se benzín nevylil. Pfied doplÀováním paliva otvírejte uzávûr nádrÏe pomalu, aby se mohl zvolna uvolnit pfietlak. Oãistûte prostor okolo palivové zátky. Po doplnûní paliva peãlivû uzavfiete uzávûr palivové nádrÏe. Nedbalost mÛÏe vést ke vzniku poÏáru. Pfied zahájením startování se s motorov˘m foukaãem pfiemístûte alespoÀ 3 m od místa, kde jste doplÀovali palivo.OBSLUHA Czech – 323 Osobní ochranné pomÛcky Pfii kaÏdém pouÏití stroje je nutné pouÏívat schválené osobní ochranné pomÛcky. Osobní ochranné pomÛcky nemohou vylouãit nebezpeãí úrazu, ale sníÏí míru poranûní v pfiípadû, Ïe dojde k nehodû. PoÏádejte svého prodejce o pomoc pfii v˘bûru správného vybavení.VÏdy pouÏívejte:• Pokud úroveÀ hluku pfiesáhne hodnotu 85 dB, pouÏijte chrániãe sluchu.• Pevná, protiskluzová obuv• Silné, dlouhé kalhoty. Nenoste krátké kalhoty nebo sandály a nepracujte bosí.• V pfiípadû potfieby je tfieba pouÏívat rukavice, napfiíklad pfii upevÀování, kontrole nebo ãi‰tûní stfiihacích nástavcÛ. Obecná bezpeãnostní opatfiení Tento oddíl popisuje základní bezpeãnostní pravidla pfii práci se strojem. Tyto informace nikdy nemohou nahradit profesionální zruãnost a zku‰enost.• NeÏ zaãnete stroj pouÏívat, prostudujte si, prosím, peãlivû návod k pouÏití a ubezpeãte se, Ïe jste dokonale pochopili pokyny v nûm uvedené.• Mûjte na pamûti, Ïe obsluha je odpovûdná za nehody a rizika vzniklá jin˘m osobám nebo na jejich majetku. • Zafiízení musí b˘t udrÏováno v ãistotû. Symboly a nálepky musí b˘t plnû ãitelné. VÏdy pouÏívejte zdrav˘ rozum Není moÏné zmínit v‰echny pfiedstavitelné situace, se kter˘mi se mÛÏete setkat. VÏdy buìte opatrní a pouÏívejte zdrav˘ rozum. V pfiípadû, Ïe se dostanete do situace, kdy se necítíte bezpeãnû, ukonãete práci a poÏádejte o radu odborníka. ObraÈte se na va‰eho prodejce, servis nebo na zku‰eného pracovníka se strojem. Nepou‰tûjte se do Ïádné práce, na kterou se cítíte nedostateãnû kvalifikováni! V¯STRAHA! Tento stroj vytváfií bûhem provozu elektromagnetické pole. Toto pole mÛÏe za urãit˘ch okolností naru‰ovat funkci aktivních ãi pasivních implantovan˘ch lékafisk˘ch pfiístrojÛ. Pro sníÏení rizika váÏného ãi smrtelného poranûní doporuãujeme osobám s implantovan˘mi lékafisk˘mi pfiístroji poradit se pfied pouÏitím stroje s lékafiem a s v˘robcem implantovaného lékafiského pfiístroje.

V¯STRAHA! Pfii nesprávném nebo neopatrném pouÏití se zafiízení mÛÏe stát nebezpeãn˘m nástrojem, coÏ mÛÏe obsluze nebo dal‰ím osobám zpÛsobit závaÏná nebo smrtelná zranûní.Dûtem a osobám, které nejsou seznámeny s pouÏíváním stroje, nedovolte jeho pouÏití ani opravy.Osoby se sníÏen˘mi fyzick˘mi nebo du‰evními schopnostmi nebo osoby, které nejsou zpÛsobilé k obsluze stroje ze zdravotních dÛvodÛ, nesmí stroj pouÏívat bez dozoru osoby odpovûdné za jejich bezpeãnost.Nedovolte pracovat se strojem nikomu, kdo si pfiedem nepfieãetl a neporozumûl obsahu návodu k pouÏití.Nikdy stroj nepouÏívejte, kdyÏ jste unaveni, po poÏití alkoholu nebo kdyÏ uÏíváte léky, které mohou ovlivnit vበzrak, odhad nebo koordinaci pohybÛ.

V¯STRAHA! Neoprávnûné zmûny a nebo pouÏití nepovolného pfiíslu‰enství mÛÏe zpÛsobit váÏné zranûní nebo smrt uÏivatele ãi jin˘ch osob. Konstrukce zafiízení nesmí b˘t za Ïádn˘ch okolností upravována bez svolení v˘robce.Nikdy neupravujte stroj tak, Ïe byste zmûnili trvale jeho pÛvodní konstrukci, a nepouÏívejte jej ani v pfiípadû, kdy se vám bude zdát, Ïe ji upravil nûkdo jin˘.Nikdy nepouÏívejte stroj, kter˘ není zcela v pofiádku. Pravidelnû provádûjte kontroly a údrÏbu podle servisních pokynÛ popsan˘ch v této pfiíruãce. Nûkteré úkony údrÏby a opravy mohou provádût pouze vy‰kolení a kvalifikovaní odborníci.VÏdy pouÏívejte originální pfiíslu‰enství.OBSLUHA 324 – Czech Bezpeãnost pracovního prostoru

• Pfied zahájením sekání odstraÀte z trávníku vûtve, vûtviãky, kameny a podobnû.

• Objekty, do kter˘ch narazí Ïací ústrojí, mohou b˘t odhozeny a mohou zpÛsobit úraz osob nebo po‰kození vûcí. UdrÏujte osoby ãi zvífiata v dostateãné vzdálenosti.

• NepouÏívejte stroj za nepfiíznivého poãasí (napfi. za mlhy, de‰tû, ve vlhkém nebo mokrém prostfiedí, za silného vûtru, velmi nízk˘ch teplot, boufiky atd.). Práce za ‰patného poãasí je namahavá a mÛÏe vést k nebezpeãn˘m okolnostem, napfi. ke kluzkému podloÏí.

• Prohlédnûte své okolí a ujistûte se, Ïe se v nûm nenachází nic, co by mohlo ovlivnit va‰i kontrolu nad zafiízením.

• Dávejte pozor na kofieny, kameny, pah˘ly, jámy, pfiíkopy a podobnû. Vysoká tráva mÛÏe pfiekáÏky skr˘t.

• Sekání svahÛ mÛÏe b˘t nebezpeãné. Sekaãku nepouÏívejte na pfiíli‰ strm˘ch svazích. Sekaãku nelze pouÏívat na svazích se sklonem vût‰ím neÏ 15 stupÀÛ.

• Na svazích se pohybujte smûrem po vrstevnici. Je mnohem snaωí se pohybovat napfiíã sklonu neÏ neustále stoupat a klesat.

• Postupujte opatrnû v blízkosti skryt˘ch rohÛ a objektÛ, které vám mohou bránit ve v˘hledu. Bezpeãnost práce

• Sekaãka na trávu je urãena pouze k sekání trávníkÛ. Ve‰keré jiné pouÏití je zakázáno.

• PouÏívejte osobní ochranné pomÛcky. Viz pokyny v ãásti Osobní ochranné pomÛcky.

• Nestartujte sekaãku, aniÏ by byl správnû namontován Ïací nÛÏ a v‰echny kryty. Mohlo by dojít k uvolnûní Ïacího noÏe a poranûní osob.

• Zajistûte, aby Ïací nÛÏ nemohl narazit do cizích objektÛ, jako jsou napfi. kameny, kofieny a podobnû. Mohlo by dojít ke ztupení Ïacího noÏe a ohnutí hfiídele motoru. Ohnutá osa vyvolá nerovnováhu a silné vibrace, ãímÏ vznikne velké nebezpeãí uvolnûní Ïacího noÏe.

• KdyÏ je stroj spu‰tûn, nesmí b˘t rukojeÈ brzdy nikdy trvale zaji‰tûna.

• PoloÏte sekaãku na trávu na pevn˘, rovn˘ povrch a nastartujte ji. Zkontrolujte, zda Ïací nÛÏ nemÛÏe pfiijít do kontaktu se zemí nebo cizími objekty.

• StÛjte vÏdy za strojem. Bûhem sekání musí b˘t v‰echna kola na zemi a musíte mít obû ruce na rukojeti. Ruce a nohy udrÏujte mimo dosah rotujících noÏÛ.

• Nenaklánûjte stroj, kdyÏ je spu‰tûn˘ motor.

• Buìte zvlá‰È opatrní, kdyÏ budete pfii práci pfiitahovat sekaãku smûrem k sobû.

• Sekaãku nikdy nezvedejte nebo ji nepfiená‰ejte se zapnut˘m motorem. Pokud musíte sekaãku zvednout, nejprve vypnûte motor a odpojte kabel od zapalovací svíãky.

• Pfii sekání trávníku necouvejte.

• Pfii pfiená‰ení sekaãky pfies prostor, kter˘ nebude sekán, musí b˘t motor vypnut˘. Napfi. v pfiípadû ‰tûrkov˘ch cest, kamenÛ, ‰indelÛ, asfaltu a podobnû.

• Se spu‰tûnou sekaãkou nikdy nebûhejte. Se sekaãkou vÏdy choìte.

• Pfied zmûnou v˘‰ky seãení vypnûte motor. Stroj nesefiizujte a neopravujte s bûÏícím motorem.

• Pokud je spu‰tûn˘ motor, nikdy nenechávejte stroj bez dozoru. Vypnûte motor. Pfiesvûdãte se, Ïe se Ïací ústrojí zastavilo.

• JestliÏe zachytíte cizí pfiedmût nebo se objeví vibrace, stroj ihned zastavte. Odpojte pfiívodní vodiã od zapalovací svíãky. Zkontrolujte, zda stroj není po‰kozen. Opravte ve‰kerá po‰kození. Hlavní principy ãinnosti

• Abyste dosáhli optimálních v˘sledkÛ, vÏdy sekejte s ostr˘m noÏem. Tup˘ nÛÏ zpÛsobí, Ïe trávník nebude posekán rovnomûrnû a tráva bude na povrchu sestfiihu Ïlutá.

• Nikdy nesekejte více neÏ 1/3 v˘‰ky trávy. Tato zásada platí zejména v období sucha. Nejprve sekejte se Ïacím ústrojím nastaven˘m dostateãnû vysoko. Potom zkontrolujte v˘sledek a sniÏte Ïací ústrojí na vhodnou v˘‰ku. Pokud je tráva velmi vysoká, jezdûte pomalu a v pfiípadû potfieby sekejte dvakrát.

• Sekejte vÏdy v jiném smûru, aby na trávníku nevznikly pruhy. Pfieprava a pfiechovávání

• Zafiízení pfii transportu zajistûte, aby nedocházelo k po‰kození a nehodám.

• Skladujte zafiízení v uzamykatelném prostoru mimo dosah dûtí a nepovolan˘ch osob.

• Skladujte stroj a jeho vybavení v suchém prostfiedí, kde nemrzne.

• Informace o transportu a skladování paliva naleznete v ãásti Manipulace s palivem.OBSLUHA Czech – 325 Startování a vypínání Opatfiení pfied startováním
• Zajistûte, aby se v pracovní oblasti a jejím okolí nezdrÏovaly nepovolané osoby ãi zvífiata.• Provádûjte denní údrÏbu. Viz pokyny v ãásti ÚdrÏba.• Zkontrolujte, zda je zapalovací kabel fiádnû nasazen na zapalovací svíãce. Startování V‰echny modely jsou vybaveny ruãním sytiãem (membránov˘ nastfiikovaã paliva).Pokud startujete sekaãku poprvé, pûtkrát stisknûte klobouãek palivového ãerpadla. Poté staãí pfii startování studeného motoru stisknout klobouãek palivového ãerpadla tfiikrát.• Pfii startování motoru musí b˘t rukojeÈ brzdy motoru pfiimáãknutá k fiídítkÛm.• Postavte se za stroj.• Uchopte startovací rukojeÈ a zvolna vytáhnûte startovací lanko aÏ pocítíte odpor (v této chvíli do‰lo k zaskoãení západek ve startovacím mechanizmu). Nastartuje motor siln˘m zatáhnutím za ‰ÀÛru. Nikdy nemotejte startovací lanko kolem ruky.Provoz(M46-125R Classic+, M46-110R Classic, M51-140WR Classic+, M51-150WR Classic, M51-150R Classic)• Pojezd zahájíte pfiitaÏením páky pojezdu k rukojeti.• Pfied pfiitaÏením sekaãky k sobû deaktivujte pojezd a zatlaãte sekaãku dopfiedu pfiibliÏnû o 10 cm. Vypínání

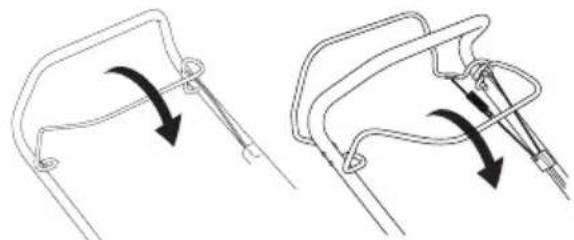

• Motor zastavíte uvolnûním rukojeti brzdy motoru.• Pohon odpojíte také uvolnûním rukojeti brzdy.• Mírn˘m povolením páãky brzdy pouze odpojíte pohon. V¯STRAHA! NeÏ zaãnete stroj pouÏívat, prostudujte si, prosím, peãlivû návod k pouÏití a ubezpeãte se, Ïe jste dokonale pochopili pokyny v nûm uvedené.PouÏívejte osobní ochranné pomÛcky. Viz pokyny v ãásti Osobní ochranné pomÛcky.ÚDRÎBA 326 – Czech V‰eobecnû

• VÏdy pouÏívejte originální pfiíslu‰enství. Schema technické údrÏby V plánu údrÏby mÛÏete vidût, které souãásti va‰eho zafiízení vyÏadují údrÏbu a v jak˘ch intervalech by mûla probíhat. Tyto intervaly jsou vypoãítávány na základû kaÏdodenního vyuÏívání zafiízení a v závislosti na mífie pouÏívání se mohou li‰it. *Viz pokyny v ãásti Bezpeãnostní v˘bava zafiízení. V‰eobecná kontrola

• Pfiesvûdãte se, zda jsou matice a ‰rouby utaÏené.

• Ve‰keré po‰kozené, opotfiebené ãi poru‰ené souãásti vymûÀte. âi‰tûní vnûj‰ích ãástí

• OdstraÀte ze sekaãky kartáãkem listy, trávu a podobné neãistoty.

• K ãi‰tûní stroje nepouÏívejte mytí vodou pod vysok˘m tlakem.

• Motor nesmí b˘t nikdy pfiímo oplachován vodou.

• Vyãistûte sání vzduchu v krytu startéru. Zkontrolujte startér a lanko startéru.

• Pfii ãi‰tûní pod krytem Ïacího ústrojí otoãte stroj zapalovací svíãkou nahoru. Vyprázdnûte palivovou nádrÏ. Hladina oleje Pfii kontrole hladiny oleje musí sekaãka stát na rovné plo‰e. Zkontrolujte hladinu oleje na mûrce na víãku plnicího hrdla oleje.

• Sundejte víãko olejové nádrÏe a oãistûte olejovou mûrku.

• VraÈte olejovou mûrku zpût.

• Je-li hladina oleje nízká, doplÀte motorov˘m olejem aÏ k horní rysce mûrky. ¤ezn˘ mechanismus

• Kontrolujte fiezné vybavení co do po‰kození a vzniku trhlinek. Po‰kozené fiezné vybavení je nutné vÏdy vymûnit.

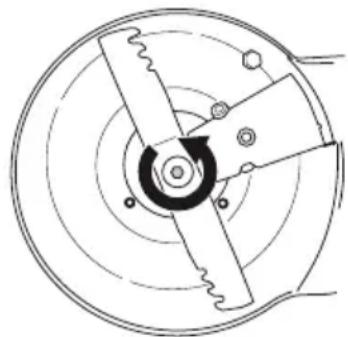

• Îací nÛÏ musí b˘t vÏdy dostateãnû u zemû a správnû vyváÏen. V˘mûna noÏÛ DemontáÏ

• Od‰roubujte ‰roub drÏící Ïací nÛÏ.

• Sundejte star˘ nÛÏ. Zkontrolujte, zda není drÏák noÏe po‰kozen˘. Také zkontrolujte, zda není po‰kozen ‰roub Ïacího noÏe a zda není ohnutá hfiídel motoru.

V¯STRAHA! UÏivatel smí provádût pouze takové údrÏbáfiské a servisní úkoly, které jsou popsány v tomto návodu k pouÏití. Rozsáhlej‰í zásahy je nutno nechat provést servisní dílnû. Pfied provádûním kontroly ãi údrÏby vypnûte motor. ZabraÀte moÏnému náhodnému spu‰tûní odpojením zapalovacího kabelu od zapalovací svíãky. Îivotnost stroje se mÛÏe zkracovat a riziko úrazÛ zvy‰ovat, jestliÏe se údrÏba stroje neprovádí správnû anebo se opravy neprovádûjí odbornû. Pokud potfiebujete dal‰í informace, obraÈte se na nejbliωí servisní dílnu. VAROVÁNÍ! Pokud je sekaãka naklonûná, zajistûte, aby byl vzduchov˘ filtr vÏdy umístûn v nejvy‰‰í poloze. Opatfiení pfied startováním T˘denní údrÏba Mûsíãní údrÏba V‰eobecná kontrola Zapalovací svíãka Vzduchov˘ filtr âi‰tûní vnûj‰ích ãástí Tlumiã v˘fuku* Palivov˘ systém Hladina oleje ¤ezn˘ mechanismus Kryt Ïacího ústrojí* Sefiízení lanka spojky RukojeÈ brzdy motoru* VAROVÁNÍ! Po nabrou‰ení je noÏe tfieba vyváÏit. Pokud se stane havárie najetím sekaãkou pfiekáÏku, je po‰kozené noÏe tfieba vymûnit.

V¯STRAHA! Pfii opravách a údrÏbû Ïacího ústrojí vÏdy pouÏívejte odolné ochranné rukavice. Îací noÏe jsou velmi ostré a velmi snadno se mÛÏete pofiezat.ÚDRÎBA Czech – 327 MontáÏ

• Kotouã musí b˘t namontován se ‰ikm˘mi konci smûfiujícími vzhÛru ke krytu.

• Zkontrolujte, zda je Ïací nÛÏ správnû vystfiedûn na hfiídeli.

• Nasaìte podloÏku a dotáhnûte ‰roub. Utahovací moment ‰roubu je 45 - 60 Nm.

• Otoãte noÏem rukou a zkontrolujte, zda se volnû otáãí.

• Vyzkou‰ejte stroj. Zapalovací svíãka

• Pokud má stroj mal˘ v˘kon, má problémy pfii startování nebo nemá správn˘ chod pfii otáãkách chodu naprázdno: vÏdy pfied dal‰ími kroky nejprve zkontrolujte zapalovací svíãku.

• JestliÏe je zapalovací svíãka zneãi‰tûná, vyãistûte ji a zkontrolujte vzdálenost elektrod zapalovací svíãky. Vzdálenost elektrod zapalovací svíãky nejdete v ãásti

technick˘mi údaji. V pfiípadû potfieby je vymûÀte. Sefiízení lanka spojky

• Jemnû sefiiìte lanko pomocí sefiizovacího ‰roubu.

• Pokud jemné sefiízení není dostateãné, proveìte hrubé sefiízení lanka spojky.

• ProdluÏte lanko pomocí ‰roubu pro jemné sefiízení.

• Proveìte hrubé sefiízení lanka spojky jeho pfiipevnûním k drÏákÛm na madle spojky. Poté sefiiìte lanko jemnû. UPOZORNùNÍ! VÏdy buìte opatrní a pouÏívejte zdrav˘ rozum. Vyhnûte se v‰em situacím, o kter˘ch se domníváte, Ïe jsou nad va‰e moÏnosti. Pokud si ani po pfieãtení tohoto návodu nebudete jisti, jak stroj správnû pouÏívat, neÏ budete pokraãovat

práci, obraÈte se na odborníka. ObraÈte se na autorizovan˘ servis. PouÏívejte vÏdy originální náhradní díly. Dal‰í informace naleznete v ãásti Technické údaje. UPOZORNùNÍ! VÏdy pouÏívejte doporuãen˘ typ zapalovacích svíãek! PouÏití jiného typu zapalovacích svíãek by mohlo po‰kodit píst ãi válec.ÚDRÎBA 328 – Czech Vzduchov˘ filtr

• Odmontujte kryt vzduchového filtru a filtr vyjmûte.

• Vzduchov˘ filtr, kter˘ byl pouÏíván po del‰í dobu, jiÏ nelze dokonale vyãistit. Filtr se proto musí v pravideln˘ch intervalech mûnit za nov˘. RovnûÏ po‰kozen˘ filtr je nutno vÏdy vymûnit.

• Pfii montáÏi zkontrolujte, zda filtr v drÏáku filtru dokonale tûsní. Vyãistûte papírov˘ filtr.

• Filtr vyãistûte jeho vyklepáním proti rovnému povrchu. K ãi‰tûní filtru nikdy nepouÏívejte ropné rozpou‰tûdlo jako napfi. petrolej, ani stlaãen˘ vzduch. âi‰tûní pûnového plastového filtru

• Vyjmûte filtr z pûnové umûlé hmoty. Vymyjte filtr peãlivû ve vlaÏné m˘dlové vodû. Po vyãi‰tûní dÛkladnû filtr opláchnûte v ãisté vodû. VyÏdímejte filtr a nechejte jej uschnout. UPOZORNùNÍ! Stlaãen˘ vzduch mÛÏe po‰kodit pûnovou hmotu. Po vyãi‰tûní namaÏte filtr motorov˘m olejem. OdstraÀte pfiebyteãn˘ olej pfiitisknutím ãistého hadfiíku na filtr. V˘mûna oleje

• Vyprázdnûte palivovou nádrÏ.

• Od‰roubujte víãko plnicího hrdla oleje.

• Pfiipravte si vhodnou nádobu, do které shromáÏdíte olej.

• VypusÈte olej. NakloÀte motor tak, aby olej vytekl plnicím hrdlem. Pokud je sekaãka naklonûná, zajistûte, aby byl vzduchov˘ filtr vÏdy umístûn v nejvy‰‰í poloze. Informace o likvidaci nadbyteãného motorového oleje získáte u nejbliωí benzínové pumpy.

• NaplÀte nov˘m, kvalitním motorov˘m olejem. Viz dodan˘ návod k motoru. Palivov˘ systém

• Zkontrolujte nepo‰kození víka palivové nádrÏe a jeho utûsnûní.

• Zkontrolujte palivovou hadici. V pfiípadû potfieby ji vymûÀte.Czech – 329 TECHNICKÉ ÚDAJE Technické údaje Poznámka 1: Uveden˘ jmenovit˘ v˘kon motoru je prÛmûrn˘ ãist˘ v˘kon (pfii specifikovan˘ch ot./min.) typického motoru pro model motoru mûfien˘ podle normy SAE J1349/ISO1585. Sériovû vyrábûné motory se od této hodnoty mohou li‰it. Skuteãn˘ v˘stupní v˘kon motoru instalovaného na koneãném v˘robku závisí na provozních otáãkách, povûtrnostních podmínkách a dal‰ích hodnotách. Poznámka 2: Emise hluku do okolí namûfiená jako efekt zvuku (L

) dle direktivy ES 2000/14/ES. Poznámka 3: Hladina akustického tlaku mûfiená podle normy ISO 5395:2013. Uvádûná data pro hladinu akustického tlaku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB(A). Poznámka 4: Hladina vibrací mûfiená podle normy ISO 5395:2013. Uvádûná data pro hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 0,2 m/s

*PouÏívejte pouze motorov˘ olej kvality SJ nebo vy‰‰í. Podívejte se do tabulky viskozity v návodu v˘robce motoru a vyberte nejlep‰í viskozitu podle pfiedpokládané venkovní teploty. M40-110 CLASSIC M40-125 Classic+ M46-110 CLASSIC M46-110R CLASSIC M46-125R Classic+ Motor V˘robce motoru McCulloch Briggs & Stratton McCulloch McCulloch Briggs & Stratton Obsah válce, cm

Otáãky, rpm 2950 2900 2950 2950 2900 Jmenovit˘ v˘kon motoru, kW (viz poznámka 1) 1,6 1,6 1,6 1,6 1,6 Systém zapalování Zapalovací svíãka Torch A5RTC QC12YC Torch A5RTC Torch A5RTC QC12YC Vzdálenost elektrod, mm 0,7 0,5 0,7 0,7 0,5 Palivov˘ a mazací systém Objem palivové nádrÏe, litr 0,8 0,8 0,8 0,8 0,8 *Motorov˘ olej SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 Hmotnost Stroj s prázdn˘mi nádrÏemi, kg 24 25 27 29 27 Emise hluku (viz poznámka 2) Hladina akustického v˘konu, zmûfiená dB(A)

Hladiny hluku (viz poznámka 3) Hladina akustického tlaku na sluch obsluhy, dB(A)

Hladiny vibrací, a hveq (viz poznámka 4) RukojeÈ, m/s

• ífika zábûru seãení, cm 40 40 46 46 46 Stfiihaã Combi 40 Combi 40 Combi 46 Combi 46 Combi 46 Objednací ãíslo dílu 5871590-10 5871590-10 5811889-10 5811889-10 5811889-10 Objem sbûracího ko‰e, l 50 50 50 50 50330 – Czech TECHNICKÉ ÚDAJE Pozn. 1: Uveden˘ jmenovit˘ v˘kon motoru je prÛmûrn˘ ãist˘ v˘kon (pfii specifikovan˘ch ot./min.) typického motoru pro model motoru mûfien˘ podle normy SAE J1349/ISO1585. Sériovû vyrábûné motory se od této hodnoty mohou li‰it. Skuteãn˘ v˘stupní v˘kon motoru instalovaného na koneãném v˘robku závisí na provozních otáãkách, povûtrnostních podmínkách a dal‰ích hodnotách. Poznámka 2: Emise hluku do okolí namûfiená jako efekt zvuku (L

) dle direktivy ES 2000/14/ES. Poznámka 3: Hladina akustického tlaku mûfiená podle normy ISO 5395:2013. Uvádûná data pro hladinu akustického tlaku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB(A). Poznámka 4: Hladina vibrací mûfiená podle normy ISO 5395:2013. Uvádûná data pro hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 0,2 m/s

*PouÏívejte pouze motorov˘ olej kvality SJ nebo vy‰‰í. Podívejte se do tabulky viskozity v návodu v˘robce motoru a vyberte nejlep‰í viskozitu podle pfiedpokládané venkovní teploty. M51-140WR Classic+ M51-150R Classic M51-150WR Classic Motor V˘robce motoru Briggs & Stratton McCulloch McCulloch Obsah válce, cm

Otáãky, rpm 2900 2900 2900 Jmenovit˘ v˘kon motoru, kW (viz poznámka 1) 1,9 2,3 2,3 Systém zapalování Zapalovací svíãka QC12YC Torch K7RTC Torch K7RTC Vzdálenost elektrod, mm 0,5 0,7 0,7 Palivov˘ a mazací systém Objem palivové nádrÏe, litr 0,8 1 1 *Motorov˘ olej SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 Hmotnost Stroj s prázdn˘mi nádrÏemi, kg 32,0 33,0 33,0 Emise hluku (viz poznámka 2) Hladina akustického v˘konu, zmûfiená dB(A)

Hladiny hluku (viz poznámka 3) Hladina akustického tlaku na sluch obsluhy, dB(A)

Hladiny vibrací, a hveq (viz poznámka 4) RukojeÈ, m/s

4,27 4,06 5,55 Îací systém V˘‰ka seãení, mm 30-90 30-90 30-90

• ífika zábûru seãení, cm 46 51 51 Stfiihaã Combi 51 Combi 51 Combi 51 Objednací ãíslo dílu 5041133-10 5041133-10 5041133-10 Objem sbûracího ko‰e, l 55 55 55Czech – 331 TECHNICKÉ ÚDAJE ES Prohlá‰ení o shodû Název v˘robce: Husqvarna AB, SE-561 82 Huskvarna, ·védsko (Tel.+46-36-146500). Spoleãnost Husqvarna AB se zaruãuje za modely rotaãních sekaãek se zaji‰tûn˘mi ãepelemi: McCulloch M40-110 Classic, M40-125 Classic+, M46-110 Classic, M46-110R Classic, M46-125R Classic+, M51-140WR Classic+, M51-150R Classic, M51-150WR Classic. se sériov˘mi ãísly z roku 2016 a novûj‰ími. âíslo modelu je zfietelnû vyznaãeno na typovém ‰títku spolu s rokem, za nímÏ následuje v˘robní ãíslo. V˘‰e popsan˘ pfiedmût prohlá‰ení splÀuje poÏadavky smûrnic Evropské rady:

• 2006/42/ES t˘kající se strojních zafiízení' ze 17. kvûtna 2006.

• 2014/30/EU t˘kající se elektromagnetické kompatibility“ z 26. února 2014

• 2000/14/ES t˘kající se emisí hluku v Ïivotním prostfiedí“ z 8. kvûtna 2000

• 2005/88/ES oprava smûrnice 2000/14/ES“ ze 14. prosince 2005 Deklarovaná úroveÀ hluku je uvedená v kapitole Technické údaje v návodu k pouÏívání. Byly uplatnûny následující standardní normy: ISO5359-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982; Postup hodnocení shody, dodatek VIII.
