BEDIENUNGSANLEITUNG M51150R Classic MCCULLOCH

• 2005/88/CE 'modificación de la Directiva 2000/14/CE', 14 de diciembre de 2005 Los valores de sonido declarados se indican en la ficha de datos técnicos del manual de usuario. Se han aplicado las siguientes normas: ISO5359-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982; Procedimiento de evaluación de conformidad, anexo VIII. 20 de abril de 2016 John Thompson, director de productos y marketing EUAP. (Presentante autorizado de Husqvarna AB y responsable de la documentación técnica.)SYMBOLERKLÄRUNG German – 137 Symbolerklärung WARNUNG! Das Gerät kann falsch oder nachlässig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen.Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.Sorgen Sie dafür, dass sich im Arbeitsbereich keine Unbefugten aufhalten.Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.Warnung vor hochgeschleuderten und abprallenden Gegenständen.Warnung vor rotierenden Messern. Auf Hände und Füße Acht geben.Warnung: sich drehende Teile. Halten Sie Hände und Füße von der Gefahrenzone fern.Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.Die Maschine niemals im Haus oder in mangelhaft belüfteten Räumen verwenden. Die Abgase enthalten Kohlenmonoxid, ein geruchloses, giftiges und lebensgefährliches Gas. Explosionsgefahr Niemals bei laufendem Motor tanken. Heiße Oberfläche. Erläuterung der Warnstufen Es bestehen drei unterschiedliche Warnstufen. WARNUNG! WICHTIG! ACHTUNG!

WARNUNG! Nichtbeachtung der Anweisungen in diesem Handbuch kann zu Verletzungen bzw. zum Tod des Bedieners oder zu Beschädigungen in der Umgebung führen.

• WICHTIG! Nichtbeachtung der Anweisungen in diesem Handbuch kann zur Verletzung des Bedieners bzw. zu Beschädigungen in der Umgebung führen.ACHTUNG! Nichtbeachtung der Anweisungen in diesem Handbuch kann zu Beschädigungen der Umgebung bzw. der Maschine führen.VORSTELLUNG 138 – German Inhalt Sehr geehrter Kunde! Im Laufe der Jahrzehnte wurden immer mehr innovative Kettensägen entwickelt, und der Geschäftsbetrieb wurde erweitert: zunächst um Flugtriebwerke und Gokartmotoren in den 1950er Jahren, und dann um Mini- Kettensägen in den 1960ern. In den 1970ern und 1980ern kamen dann schließlich noch Trimmer und Laubblasgeräte hinzu. Heute setzen wir von McCulloch als Teil der Husqvarna Gruppe die Tradition leistungsstarker Motoren, technischer Innovationen und ausgeklügelter Designs fort, die seit mehr als einem halben Jahrhundert unser Markenzeichen sind. Höchste Priorität haben für uns ein geringerer Kraftstoffverbrauch, weniger Lärm und niedrigere Emissionen sowie auch größere Sicherheit und Benutzerfreundlichkeit. Wir hoffen, dass Sie mit Ihrem McCulloch-Produkt zufrieden sein werden, denn es soll Sie lange begleiten. Seine Lebensdauer kann noch verlängert werden, indem Sie alle Anweisungen des Benutzerhandbuchs bezüglich des Gebrauchs und der Wartung und Instandhaltung befolgen. Wenn Sie professionelle Hilfe bei Reparatur oder Wartung benötigen, verwenden Sie bitte die Servicepartnersuche unter www.mcculloch.com. Die McCulloch arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor. Dieses Handbuch kann auch unter www.mcculloch.com. heruntergeladen werden. SYMBOLERKLÄRUNG Symbolerklärung p. 137
• Erläuterung der Warnstufen p. 137
• VORSTELLUNG Inhalt p. 138
• Sehr geehrter Kunde! p. 138
• WAS IST WAS? Was ist was am Rasenmäher? p. 139

SICHERHEITSAUSRÜSTUNG DES GERÄTES

Allgemeines .......................................................... 140

MONTAGE UND EINSTELLUNGEN

1 Motorbremsbügel2 Antriebsbügel (M46-125R Classic+, M46-110R Classic, M51-140WR Classic+, M51-150WR Classic, M51-150R Classic)3 Starthandgriff4 Grasfangbox5 Griff, Griffhöhe6 Schnitthöhenhebel7 Messstab/Ölbefüllung8 Schalldämpfer9 Zündkerze10 Unterer Befestigungsbolzen11 Kraftstoff auffüllen12 Luftfilter13 Primermembran14 Mähdeck15 Startseilführung16 Messer17 Federscheibe18 Messerbolzen19 Bedienungsanweisung20 Ablasshahn des VergaserschwimmerraumsSICHERHEITSAUSRÜSTUNG DES GERÄTES 140 – German Allgemeines In diesem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie funktionsfähig sind. Mähdeck

• Das Mähdeck soll Vibrationen reduzieren und die Gefahr von Schnittverletzungen mindern. Kontrolle von Mähdeck

• Überprüfen, dass das Mähdeck intakt ist und keine sichtbaren Defekte, z. B. Risse im Material, aufweist. Motorbremsbügel

• Die Motorbremse stoppt den Motor. Wird der Griff um den Motorbremsbügel gelockert, soll der Motor stoppen. Kontrolle des Motorbremsgriffs Vollgas geben und Bremsbügel loslassen. Die Motorbremse muss stets so eingestellt sein, dass der Motor innerhalb von 3 Sekunden stoppt. Wenden Sie sich bitte an einen autorisierten Servicehändler. Schalldämpfer

• Der Schalldämpfer soll den Geräuschpegel so weit wie möglich senken und die Abgase des Motors vom Anwender fernhalten. Kontrolle des Schalldämpfers

• Regelmäßig prüfen, ob der Schalldämpfer intakt ist und ordentlich fest sitzt.

WARNUNG! Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrüstung. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden. Das Gerät nicht so modifizieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzen, wenn es scheinbar von anderen modifiziert wurde. Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

WARNUNG! Geräte ohne bzw. mit defekten Schalldämpfern sollen niemals eingesetzt werden. Ein defekter Schalldämpfer kann Geräuschpegel und Feuergefahr erheblich steigern. Stets eine Feuerlöschausrüstung in Reichweite haben. Der Schalldämpfer ist beim Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlauf. Die Brandgefahr beachten, besonders wenn sich feuergefährliche Stoffe und/oder Gase in der Nähe befinden.MONTAGE UND EINSTELLUNGEN German – 141 Allgemeines Handgriff Montage Oberer GriffPlatzieren Sie die Rohrkonstruktion des Lenkers genau gegenüber dem unteren Teil des Lenkers. Ziehen Sie die Drehknöpfe fest an.Befestigen Sie die Kabel mithilfe der beigefügten Riemen. Überdehnen Sie die Kabel bei der Montage nicht. Schnitthöhe Hebel zur Erhöhung der Schnitthöhe nach hinten und zur Verringerung der Schnitthöhe nach vorn bewegen. Grasfangbox Montage der Grasfangbox

• Setzen Sie den Rahmen in den Behälter.• Der Griff des Behälters auf dem Rahmen muss sich über dem Auffangsack befinden.• Befestigen Sie den Rahmen mit den Befestigungsklemmen.• Haken an der oberen Kante des Chassis anbringen. Unterteil des Grasfängers in der Auswurföffnung montieren. Mulcheinsatz Für die nachstehenden Modelle muss ein separater Mulchsatz bestellt werden: M46-Modelle (Satz-PNC = 579679201) und M51-Modelle (Satz-PNC = 579679301). Kein Satz verfügbar für M40-Modelle.• Heben Sie den Auswurfschutz an, um den Mulcheinsatz zu montieren/demontieren. Auffüllen von Öl
• Der Öltank ist bei Lieferung leer. Öltank langsam mit Öl füllen. Siehe die Anweisungen unter der Überschrift Wartung. Das Motoröl sollte gemäß den Anweisungen im Motorhandbuch gewechselt werden. WICHTIG! Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.HINWEIS! Die Schnitthöhe nicht zu niedrig einstellen, da sonst die Messer bei unebenem Gelände auf den Boden treffen können.UMGANG MIT KRAFTSTOFF 142 – German Allgemeines Kraftstoff Benzin

• Verwenden Sie hochwertiges bleifreies Benzin mit maximal 10 % Ethanol (E10).

• Als niedrigste Oktanzahl wird ROZ 90 empfohlen. Wenn der Motor mit Benzin einer niedrigeren Oktanzahl als 90 betrieben wird, läuft er nicht einwandfrei. Das führt zu erhöhten Motortemperaturen, die schwere Motorschäden verursachen können.

• Wenn umweltgerechtes sog. Alkylatbenzin zur Verfügung steht, ist dieses zu verwenden. Motoröl

• Das Motoröl sollte gemäß den Anweisungen im Motorhandbuch gewechselt werden. Welche Ölsorte verwendet werden muss, kann dem Motorhandbuch entnommen werden. Niemals Öl für Zweitaktmotoren verwenden. Tanken Das Gerät niemals starten, wenn:

• Wenn Kraftstoff oder Motoröl auf die Maschine verschüttet wurde: Alles abwischen und restliches Benzin verdunsten lassen.

• Wenn Sie Kraftstoff über sich selbst oder Ihre Kleidung verschüttet haben, ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seife verwenden.

• Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäßig auf Undichtigkeiten überprüfen. Transport und Aufbewahrung

• Das Gerät und den Kraftstoff so transportieren und aufbewahren, dass bei eventuellen Undichtigkeiten entweichende Dämpfe oder Kraftstoff nicht mit Funken oder offenem Feuer in Kontakt kommen können, z. B. von Elektrogeräten, Elektromotoren, elektrischen Kontakten/Schaltern oder Heizkesseln.

• Zum Transport und zur Aufbewahrung von Kraftstoff sind speziell für diesen Zweck vorgesehene und zugelassene Behälter zu verwenden. Langzeitaufbewahrung

• Bei längerer Aufbewahrung des Geräts ist der Kraftstofftank und der Vergaserschwimmerraum zu leeren. An der nächsten Tankstelle erfahren Sie, wie Sie überschüssigen Kraftstoff am besten entsorgen.

WARNUNG! Einen Motor in einem geschlossenen oder schlecht belüfteten Raum laufen zu lassen, kann zum Tod durch Ersticken oder Kohlenmonoxidvergiftung führen. Kraftstoff und Kraftstoffdämpfe sind sehr feuergefährlich und können beim Einatmen und auf der Haut schwere Schäden verursachen.Beim Umgang mit Kraftstoff ist daher Vorsicht geboten und für eine gute Belüftung zu sorgen. Die Motorabgase sind heiß und können Funken enthalten, die einen Brand verursachen können. Aus diesem Grunde sollte das Gerät niemals im Innenbereich oder in der Nähe von feuergefährlichen Stoffen gestartet werden! Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten. HINWEIS! Die Maschine ist mit einem Viertaktmotor ausgerüstet. Dafür sorgen, dass sich stets ausreichend Öl im Öltank befindet. HINWEIS! Vor dem Starten des Rasenmähers Ölstand prüfen. Ein zu niedriger Ölstand kann zu schweren Motorschäden führen. Siehe die Anweisungen im Abschnitt "Wartung".

WARNUNG! Den Motor abstellen und vor dem Tanken einige Minuten abkühlen lassen. Verwenden Sie jederzeit einen Benzinkanister, um Verschüttung zu vermeiden. Den Tankdeckel stets vorsichtig öffnen, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann. Wischen Sie eventuelle Verschmutzungen um den Tankdeckel ab. Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen. Fahrlässiges Handeln erhöht die Brandgefahr. Das Gerät vor dem Starten mindestens 3 m von der Stelle entfernen, an der getankt wurde.BETRIEB German – 143 Persönliche Schutzausrüstung Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.Benutzen Sie immer:• Verwenden Sie einen Kapselgehörschützer, wenn der Geräuschpegel 85 dB überschreitet.• Rutschfeste und stabile Stiefel oder Schuhe.• Kräftige lange Hosen. Keine kurzen Hosen oder Sandalen tragen und nicht barfuß gehen.• Handschuhe sind zu tragen, wenn dies notwendig ist, z. B. bei der Montage, Inspektion oder Reinigung der Schneidausrüstung. Allgemeine Sicherheitsvorschriften In diesem Abschnitt werden grundlegende Sicherheitsregeln vorgestellt. Die folgenden Informationen sind kein Ersatz für das Wissen, das ein professioneller Anwender durch seine Ausbildung und praktische Erfahrung erworben hat.• Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.• Daran denken, dass der Bediener für Unfälle oder Gefahrensituationen verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren.• Die Maschine ist sauber zu halten. Die Lesbarkeit aller Schilder und Aufkleber muss gewährleistet werden. Stets mit gesundem Menschenverstand arbeiten! Es ist unmöglich, alle denkbaren Situationen abzudecken, die beim Gebrauch des Geräts auftreten könnten. Gehen Sie stets mit Vorsicht und Vernunft vor. Lassen Sie sich bei Unsicherheiten von einer Fachkraft beraten. Fragen Sie Ihren Fachhändler, Ihre Servicewerkstatt oder einen erfahrenen Anwender. Führen Sie keine Arbeiten aus, wenn Unsicherheiten bezüglich der richtigen Vorgehensweise bestehen.

WARNUNG! Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

WARNUNG! Das Gerät kann falsch oder nachlässig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen.Niemals Kinder oder andere Personen, die nicht mit der Handhabung der Maschine vertraut sind, die Maschine bedienen oder warten lassen.Die Maschine sollte nicht ohne eine Aufsichtsperson von Personen mit körperlicher oder geistiger Behinderung oder Personen, die aufgrund gesundheitlicher Beschwerden nicht in der Lage sind, die Maschine zu bedienen, benutzt werden.Lassen Sie niemals jemand anderen das Gerät benutzen, ohne sich zu vergewissern, dass die Person den Inhalt der Bedienungsanweisung verstanden hat. Niemals das Gerät verwenden, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, die Ihre Sehkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können.BETRIEB 144 – German Sicherheit im Arbeitsbereich

• Vor dem Mähen sind Äste, Zweige, Steine usw. vom Rasen zu entfernen.

• Objekte, die von der Klinge erfasst werden, könnten durch die Luft geschleudert werden, und Personen oder Objekten in der Umgebung Schaden zufügen. Sorgen Sie dafür, dass sich keine weiteren Personen oder Tiere in unmittelbarer Nähe aufhalten.

• Die Verwendung des Geräts bei schlechtem Wetter, u. a. bei Nebel, Regen, Nässe oder feuchter Umgebung, starkem Wind, großer Kälte, Gewittergefahr usw., sollte vermieden werden. Das Arbeiten bei schlechtem Wetter ist sehr ermüdend und kann gefährliche Umstände herbeiführen, z. B. Rutschgefahr.

• Überprüfen Sie Ihre Umgebung auf mögliche Störquellen hin, die Ihre Aufmerksamkeit ablenken könnten.

• Achten Sie besonders auf Wurzeln, Steine, Zweige, Gräben etc. Hohes Gras kann Hindernisse verbergen.

• Das Mähen von Hängen kann gefährlich sein. Den Rasenmäher nicht auf steilen Hängen benutzen. Der Rasenmäher sollte nicht auf Gelände mit mehr als 15 Grad Neigung verwendet werden.

• In hügeligem Gelände sollten die Arbeitswege im rechten Winkel zur Neigung verlaufen. Es ist viel einfacher, am Hang entlang zu gehen als hinauf und hinunter.

• Seien Sie besonders vorsichtig, wenn Sie um Ecken oder Objekte herum fahren, die Ihre Sicht beeinträchtigen. Arbeitssicherheit

• Ein Rasenmäher ist nur für das Mähen von Rasen konstruiert. Alle anderen Einsätze sind unzulässig.

• Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift ”Persönliche Schutzausrüstung”.

• Den Rasenmäher niemals ohne montierte Messer und Abdeckungen starten. Andernfalls kann sich das Messer lösen und Verletzungen verursachen.

• Es ist zu vermeiden, dass das Messer gegen Gegenstände wie Steine, Wurzeln usw. schlägt. Dies kann dazu führen, dass das Messer stumpf wird und sich die Motorachse verformt. Eine verbogene Achse erzeugt Unwucht und starke Vibrationen, wodurch sich das Messer sehr leicht lösen kann.

• Der Bremsbügel darf niemals dauerhaft im Handgriff verankert sein, wenn die Maschine in Betrieb ist.

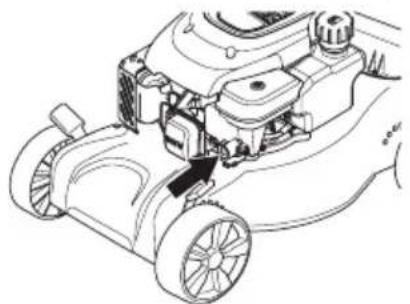

• Den Rasenmäher auf stabilem Untergrund abstellen und starten. Sicherstellen, dass das Messer nicht mit dem Boden oder anderen Gegenständen Kontakt hat.

• Stellen Sie sich zum Bedienen der Maschine immer hinter das Gerät. Achten Sie beim Mähen darauf, dass alle Räder der Maschine auf dem Untergrund bleiben und Sie den Griff stets mit beiden Händen halten. Halten Sie Hände und Füße von den rotierenden Rasenmäherklingen fern.

• Kippen Sie die Maschine nicht, wenn der Motor läuft.

• Besondere Vorsicht ist geboten, wenn Sie die Maschine während des Arbeitens zu sich heranziehen.

• Rasenmäher niemals mit laufendem Motor hochheben oder umhertragen. Soll der Rasenmäher gehoben werden, zuerst den Motor abstellen und das Zündkabel von der Zündkerze abziehen.

• Rasen nicht in Rückwärtsbewegung mähen.

• Beim Bewegen über nicht zu mähendes Gelände ist der Motor abzustellen. Beispiele: Kies, Stein, Schotter, Asphalt usw.

• Niemals mit der laufenden Maschine rennen. Stets mit dem Rasenmäher gehen.

• Den Motor vor der Änderung der Schnitthöhe abstellen. Niemals Einstellungen bei laufendem Motor durchführen.

• Niemals das Gerät unbeaufsichtigt mit laufendem Motor stehen lassen. Motor abstellen. Achten Sie darauf, dass die Schneidausrüstung nicht mehr rotiert.

• Wenn ein Fremdkörper getroffen wird oder Vibrationen auftreten, müssen Sie das Gerät abstellen. Das Zündkerzenkabel von der Zündkerze abziehen. Kontrollieren, ob das Gerät beschädigt ist. Eventuelle Schäden reparieren. Grundlegende Arbeitstechnik

• Um optimale Ergebnisse zu erzielen, verwenden Sie stets eine scharfe Klinge. Eine stumpfe Klinge schneidet ungleichmäßig und sorgt dafür, dass das Gras an der Oberfläche gelb wird.

WARNUNG! Unzulässige Änderungen und/oder Zubehörteile können zu schweren Verletzungen oder tödlichen Unfällen von Anwendern oder anderen Personen führen. Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Das Gerät nicht so modifizieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzen, wenn es scheinbar von anderen modifiziert wurde. Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Es ist immer Originalzubehör zu verwenden.BETRIEB German – 145• Niemals mehr als 1/3 der Graslänge mähen. Dies gilt besonders während Trockenperioden. Zuerst mit einer großen Schnitthöhe mähen. Das Ergebnis prüfen und auf eine geeignete Höhe senken. Ist das Gras besonders lang, langsam fahren und eventuell zweimal mähen.• Mähen Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden. Transport und Aufbewahrung

• Achten Sie beim Transport der Schneideausrüstung darauf, dass diese nicht beschädigt wird.• Bewahren Sie das Gerät für Kinder und Unbefugte unzugänglich in einem abschließbaren Raum auf.• Lagern Sie die Maschine und die dazugehörigen Werkzeuge an einem trockenen, frostsicheren Ort.• Anweisungen zum Transport und Aufbewahren von Kraftstoff finden Sie im Abschnitt "Handhabung von Kraftstoff". Starten und stoppen Vor dem Start
• Sorgen Sie dafür, dass sich im Arbeitsbereich keine Unbefugten aufhalten.• Warten Sie das Gerät täglich. Siehe die Anweisungen im Abschnitt "Wartung".• Beachten, dass das Zündkabel korrekt an der Zündkerze sitzt. Starten Alle Modelle verfügen über einen manuellen Choke (Primer-Membran).Wird der Rasenmäher zum ersten Mal gestartet, fünfmal auf die Kraftstoffpumpe drücken. Danach ist bei einem Kaltstart dreimal auf die Kraftstoffpumpe zu drücken.• Beim Starten des Motors muss der Motorbremsbügel gegen den Handgriff gehalten werden.• Stellen Sie sich hinter das Gerät.• Mit der rechten Hand den Starthandgriff fassen und das Startseil langsam herausziehen, bis ein Widerstand spürbar wird (die Starthaken greifen). Kräftig ziehen, um den Motor anzulassen. Das Startseil niemals um die Hand wickeln.Antrieb(M46-125R Classic+, M46-110R Classic, M51-140WR Classic+, M51-150WR Classic, M51-150R Classic)• Antriebsbügel zum Handgriff drücken, um den Antrieb zu starten.• Bevor Sie die Maschine zu sich heranziehen, schalten Sie den Antrieb aus und drücken Sie die Maschine ca. cm nach vorne. Stoppen

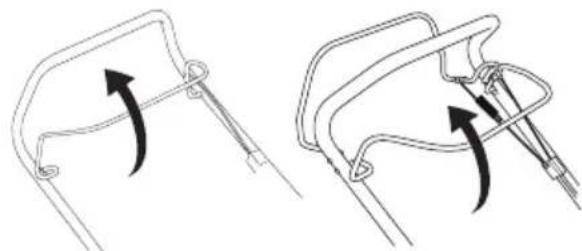

• Zum Abstellen des Motors den Motorbremsbügel loslassen.• Auch der Antrieb wird durch Loslassen des Bremshebels abgeschaltet.• Der Antrieb kann allein ausgekuppelt werden, indem der Bremshebel etwas gelöst wird. WARNUNG! Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift ”Persönliche Schutzausrüstung”.WARTUNG 146 – German Allgemeines

• Es ist immer Originalzubehör zu verwenden. Wartungsschema Dem Wartungsplan entnehmen Sie, welche Teile des Gerätes in welchen Zeitintervallen gewartet werden müssen. Der Berechnung der Wartungsintervalle wurde die tägliche Nutzung des Gerätes zugrunde gelegt. Einer davon abweichenden Nutzungsfrequenz entsprechen deshalb andere Wartungsintervalle.

• Siehe Anweisungen im Abschnitt "Sicherheitsausrüstung des Gerätes". Generalinspektion

• Schrauben und Muttern nachziehen.

• Ersetzen Sie alle beschädigten, verschlissenen oder defekten Bauteile. Außenreinigung

• Rasenmäher sauber bürsten und Laub, Gras usw. entfernen.

• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.

• Den Motor niemals direkt mit Wasser abspülen.

• Den Lufteinlass der Startvorrichtung reinigen. Startvorrichtung und Startseil kontrollieren.

• Zur Reinigung unter dem Mähdeck die Maschine mit der Zündkerze nach oben drehen. Kraftstoffbehälter entleeren. Ölstand Beim Kontrollieren des Ölstands muss der Rasenmäher auf ebenem Untergrund stehen. Ölstand mit dem Messstab am Öleinfülldeckel kontrollieren.

• Öleinfülldeckel abnehmen und den Messstab abwischen.

• Messstab wieder einführen.

• Bei niedrigem Ölstand mit Motoröl bis zur oberen Markierung am Ölmessstab einfüllen. Schneidausrüstung

• Die Schneidausrüstung auf Beschädigung und Risse kontrollieren. Beschädigte Schneidausrüstungen sind grundsätzlich auszutauschen.

• Sicherstellen, dass stets ein gut geschliffenes und korrekt ausgewuchtetes Messer verwendet wird.

WARNUNG! Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind.Größere Eingriffe sind von einer Servicewerkstatt auszuführen. Kontrollen und/oder Wartungsmaßnahmen sind mit abgeschaltetem Motor durchzuführen. Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden. Die Lebensdauer der Maschine kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Weitere Informationen erteilt Ihnen gerne die nächste Servicewerkstatt. ACHTUNG! Wenn sich die Maschine in einer geneigten Position befindet, stellen Sie sicher, dass sich der Luftfilter immer in der höchsten Position befindet. Vor dem Start Wöchentliche Wartung Monatliche Wartung Generalinspektion Zündkerze Luftfilter Außenreinigung Schalldämpfer* Kraftstoffsystem Ölstand Schneidausrüstung Mähdeck* Justieren des Kupplungsdrahts Motorbremsbügel* ACHTUNG! Nach dem Schleifen sind die Messer auszuwuchten. Beim Aufprall auf Hindernisse, durch die ein weiteres Arbeiten verhindert wird, sollten die beschädigten Messer ausgetauscht werden.WARTUNG German – 147 Austausch der Klingen Demontage

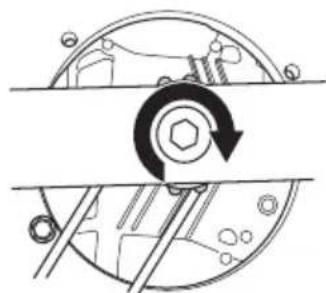

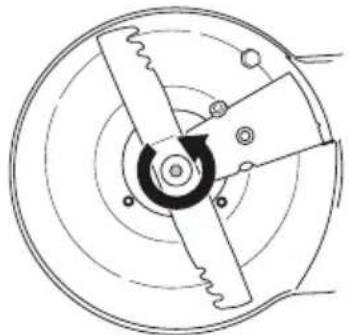

• Den Bolzen, der das Messer hält, lösen.

• Entfernen Sie die alte Klinge. Stellen Sie sicher, dass der Klingenhalter nicht beschädigt ist. Außerdem prüfen, dass der Messerbolzen intakt und die Motorachse nicht verbogen ist. Montage

• Die Klinge ist mit den abgewinkelten Enden nach oben in Richtung Abdeckung anzubringen.

• Sicherstellen, dass das Messer mittig auf der Welle sitzt.

• Scheibe anbringen und Bolzen gut festschrauben. Der Bolzen ist mit einem Moment von 45-60 Nm anzuziehen.

• Lassen Sie die Klinge per Hand rotieren, um sicherzustellen, dass die Rotation einwandfrei funktioniert.

• Testen Sie die Maschinenfunktionalität. Zündkerze

• Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig läuft: immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden.

• Ist die Zündkerze verschmutzt, so ist sie zu reinigen und der Elektrodenabstand zu prüfen. Informationen zum Zündkerzenabstand finden Sie in den Technischen Daten. Bei Bedarf austauschen.

WARNUNG! Bei Service und Wartung der Schneidausrüstung immer feste Handschuhe anziehen. Die Messer sind sehr scharf und können sehr leicht Schnittwunden verursachen. WICHTIG! Gehen Sie stets mit Vorsicht und Vernunft vor. Vermeiden Sie Situationen, für die Sie sich nicht ausreichend qualifiziert fühlen. Falls Sie sich auch nach dem Lesen dieser Anweisungen nicht über die richtige Vorgehensweise im Klaren sind, sollten Sie einen Fachmann zu Rate ziehen, bevor Sie fortfahren. Wenden Sie sich bitte an einen autorisierten Servicehändler. Es sind stets Original-Ersatzteile zu verwenden. Weitere Informationen finden Sie im Abschnitt „Technische Daten“. HINWEIS! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstören.WARTUNG 148 – German Justieren des Kupplungsdrahts

• Nehmen Sie die Feineinstellung des Drahts mithilfe einer Stellschraube vor.

• Falls die Feineinstellung nicht ausreichend war, nehmen Sie die Grobeinstellungen des Kupplungsdrahts vor.

• Verlängern Sie den Draht mithilfe einer feinen Stellschraube.

• Nehmen Sie die Grobeinstellung des Kupplungsdrahts vor, indem Sie ihn an den verschiedenen Haltern am Kupplungsgriff befestigen. Nehmen Sie anschließend die Feineinstellung des Drahts vor. Luftfilter

• Das Luftfiltergehäuse demontieren und den Filter herausnehmen.

• Ein Luftfilter, der längere Zeit verwendet wurde, wird nie vollkommen sauber. Der Luftfilter ist daher in regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln.

• Beim Einbau darauf achten, dass der Luftfilter völlig zum Filterhalter hin abdichtet. Säubern Sie den Papierfilter.

• Filter reinigen, ihn dazu auf einer ebenen Fläche ausklopfen. Zur Reinigung des Filters niemals Druckluft oder Lösungsmittel mit Petroleum verwenden, z. B. Kerosin. Reinigung des Schaumstofffilters

• Schaumstofffilter entfernen. Den Filter sorgfältig in lauwarmer Seifenlauge reinigen. Nach der Reinigung den Filter gründlich in klarem Wasser spülen. Ausdrücken und trocknen lassen. ACHTUNG! Druckluft mit zu hohem Druck kann den Schaumstoff beschädigen. Nach der Reinigung ist der Filter mit Motoröl einzuölen. Ein sauberes Tuch gegen den Filter drücken, um überschüssiges Öl zu entfernen. Ölwechsel

• Kraftstofftank leeren.

• Öleinfülldeckel abschrauben.

• Einen geeigneten Behälter aufstellen, um das Öl aufzufangen.

• Motor neigen, sodass das Öl aus dem Einfüllrohr rinnen kann, und das Öl ablassen. Wenn sich die Maschine in einer geneigten Position befindet, stellen Sie sicher, dass sich der Luftfilter immer in der höchsten Position befindet. Die nächste Tankstelle informiert über die bestmögliche Entsorgung von überschüssigem Motoröl.

• Neues Motoröl guter Qualität einfüllen. Siehe hierzu auch das mitgelieferte Handbuch zum Motor. Kraftstoffsystem

• Kontrollieren, ob der Tankdeckel und dessen Dichtung unbeschädigt sind.

• Kraftstoffschlauch überprüfen. Bei Bedarf austauschen.German – 149 TECHNISCHE DATEN Technische Daten Anmerkung 1: Die Nennleistung der Maschine ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung einer typischen Produktionsmaschine, die (bei einer bestimmten Drehzahl) an das Maschinenmodell abgegeben wird. Maschinen für die Massenproduktion können von diesem Wert abweichen. Die tatsächliche Ausgangsleistung für die an der Endmaschine installierte Maschine hängt von der Betriebsgeschwindigkeit, den Umweltbedingungen und anderen Werten ab. Anmerkung 2: Umweltbelastende Geräuschemission gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG. Anmerkung 3: Schalldruckpegel gemäß ISO 5395:2013. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A). Anmerkung 4: Vibrationspegel gemäß ISO 5395:2013. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 0,2 m/s2. *Verwenden Sie Motoröl der Qualität SJ oder höher. Werfen Sie einen Blick auf die Viskositätstabelle im Motorhandbuch und wählen Sie die beste Viskosität je nach erwarteter Außentemperatur aus. M40-110 CLASSIC M40-125 Classic+ M46-110 CLASSIC M46-110R CLASSIC M46-125R Classic+ Motor Maschinenbauer McCulloch Briggs & Stratton McCulloch McCulloch Briggs & Stratton Hubraum, cm

Drehzahl, rpm 2950 2900 2950 2950 2900 Nennleistung des Motors, kW (siehe Anmerkung 1) 1,6 1,6 1,6 1,6 1,6 Zündanlage Zündkerze Torch A5RTC QC12YC Torch A5RTC Torch A5RTC QC12YC Elektrodenabstand, mm 0,7 0,5 0,7 0,7 0,5 Kraftstoff- und Schmiersystem Kraftstofftank, Volumen, Liter 0,8 0,8 0,8 0,8 0,8 *Motoröl SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 Gewicht Maschine mit leeren Tanks, kg 24 25 27 29 27 Geräuschemissionen (siehe Anmerkung 2) Gemessene Schallleistung dB(A)

Garantierte Schallleistung L

Lautstärke (siehe Anmerkung 3) Schalldruckpegel am Ohr des Benutzers, dB(A)

Vibrationspegel, a hveq (siehe Anmerkung 4) Handgriff, m/s

6,3 14,75 4,82 4,98 15,68 Mähsystem Schnitthöhe, mm 20-75 20-75 30-80 30-80 30-80 Schnittbreite, cm 40 40 46 46 46 Messer Combi 40 Combi 40 Combi 46 Combi 46 Combi 46 Teilenummer 5871590-10 5871590-10 5811889-10 5811889-10 5811889-10 Grasfänger, Volumen, Liter 50 50 50 50 50150 – German TECHNISCHE DATEN Anm. 1: Die Nennleistung der Maschine ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung einer typischen Produktionsmaschine, die (bei einer bestimmten Drehzahl) an das Maschinenmodell abgegeben wird. Maschinen für die Massenproduktion können von diesem Wert abweichen. Die tatsächliche Ausgangsleistung für die an der Endmaschine installierte Maschine hängt von der Betriebsgeschwindigkeit, den Umweltbedingungen und anderen Werten ab. Anmerkung 2: Umweltbelastende Geräuschemission gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/ EG. Anmerkung 3: Schalldruckpegel gemäß ISO 5395:2013. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A). Anmerkung 4: Vibrationspegel gemäß ISO 5395:2013. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 0,2 m/s2. *Verwenden Sie Motoröl der Qualität SJ oder höher. Werfen Sie einen Blick auf die Viskositätstabelle im Motorhandbuch und wählen Sie die beste Viskosität je nach erwarteter Außentemperatur aus. M51-140WR Classic+ M51-150R Classic M51-150WR Classic Motor Maschinenbauer Briggs & Stratton McCulloch McCulloch Hubraum, cm

Drehzahl, rpm 2900 2900 2900 Nennleistung des Motors, kW (siehe Anmerkung 1) 1,9 2,3 2,3 Zündanlage Zündkerze QC12YC Torch K7RTC Torch K7RTC Elektrodenabstand, mm 0,5 0,7 0,7 Kraftstoff- und Schmiersystem Kraftstofftank, Volumen, Liter 0,8 1 1 *Motoröl SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 Gewicht Maschine mit leeren Tanks, kg 32,0 33,0 33,0 Geräuschemissionen (siehe Anmerkung 2) Gemessene Schallleistung dB(A) 97 95 97 Garantierte Schallleistung L

dB(A) 98 98 98 Lautstärke (siehe Anmerkung 3) Schalldruckpegel am Ohr des Benutzers, dB(A)

Vibrationspegel, a hveq (siehe Anmerkung 4) Handgriff, m/s

4,27 4,06 5,55 Mähsystem Schnitthöhe, mm 30-90 30-90 30-90 Schnittbreite, cm 46 51 51 Messer Combi 51 Combi 51 Combi 51 Teilenummer 5041133-10 5041133-10 5041133-10 Grasfänger, Volumen, Liter 55 55 55German – 151 TECHNISCHE DATEN EG-Konformitätserklärung Name des Herstellers: Husqvarna AB, SE-561 82 Huskvarna, Schweden (Tel. +46-36-146500). Husqvarna AB ist alleinig für die nachstehend angegebenen Mäher mit feststehenden Messern verantwortlich: McCulloch M40-110 Classic, M40-125 Classic+, M46-110 Classic, M46-110R Classic, M46-125R Classic+, M51- 140WR Classic+, M51-150R Classic, M51-150WR Classic. Ab Seriennummern des Baujahrs 2016. Die Modellnummer ist deutlich in Druckbuchstaben auf dem Typenschild angegeben, gefolgt vom Baujahr und der Seriennummer. Die oben beschriebene Erklärung entspricht den Richtlinien des Rates:

• 2006/42/EG Maschinenrichtlinie' 17. Mai 2006.

• Richtlinie über elektromagnetische Verträglichkeit“ 2014/30/EU vom 26. Februar 2014

• Richtlinie über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG vom 08. Mai 2000

• Richtlinie zur Änderung der Richtlinie 2000/14/EG“ 2005/88/EG vom 14. Dezember 2005 Die angegebenen Schallwerte sind im Abschnitt Technische Daten' des Benutzerhandbuchs zu finden. Folgende Normen wurden angewendet: ISO5359-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982; Konformitätsbewertungsverfahren nach Anhang VIII.
