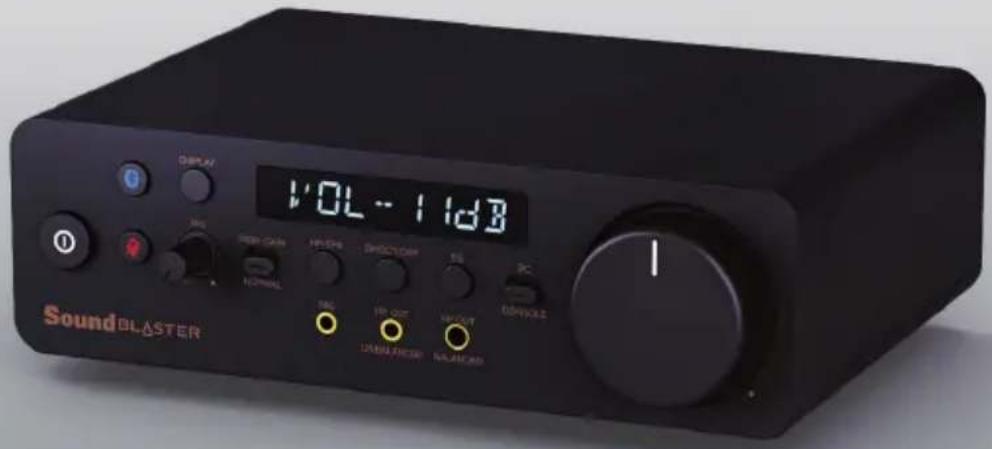

NÁVOD K OBSLUZE Sound Blaster X5 CREATIVE

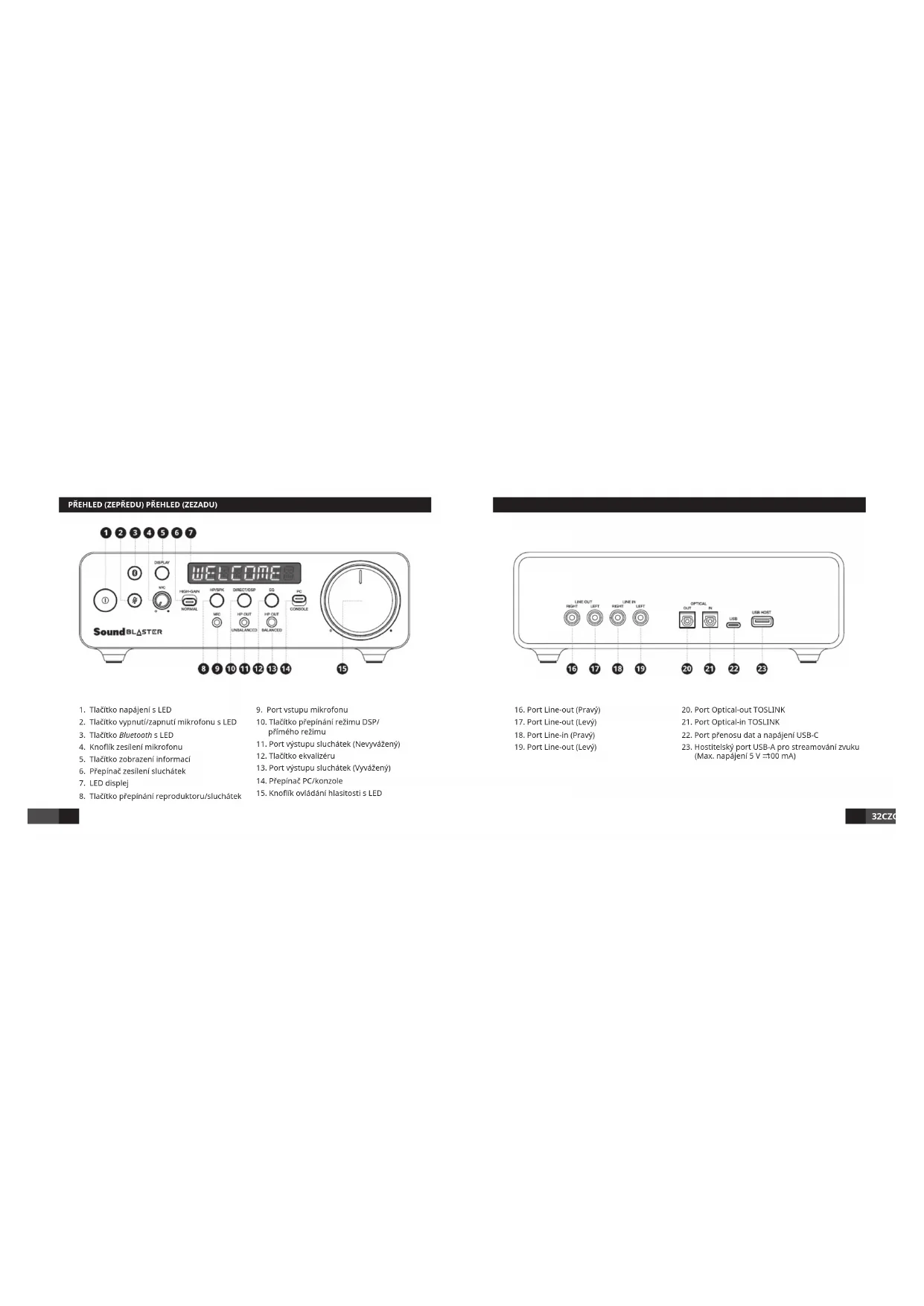

1. Tlačítko napájení s LED

2. Tlačítko vypnutí/zapnutí mikrofonu s LED

3. Tlačítko Bluetooth s LED

4. Knoík zesílení mikrofonu

5. Tlačítko zobrazení informací

6. Přepínač zesílení sluchátek

8. Tlačítko přepínání reproduktoru/sluchátek

16. Port Line-out (Pravý)

17. Port Line-out (Levý)

18. Port Line-in (Pravý)

19. Port Line-out (Levý)

9. Port vstupu mikrofonu

10. Tlačítko přepínání režimu DSP/

11. Port výstupu sluchátek (Nevyvážený)

12. Tlačítko ekvalizéru

13. Port výstupu sluchátek (Vyvážený)

14. Přepínač PC/konzole

15. Knoík ovládání hlasitosti s LED

22. Port přenosu dat a napájení USB-C

23. Hostitelský port USB-A pro streamování zvuku

(Max. napájení 5 V 100 mA) 32 CZCZTlačítko Tlačítko Činnost Činnost LED Displej LED Displej

Zapnutí Napájení Zapnutí (Samostatný Režim) Vypnutí / Pohotovostní Režim

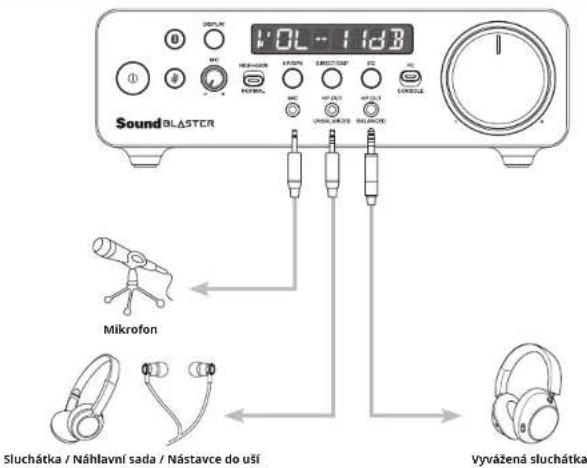

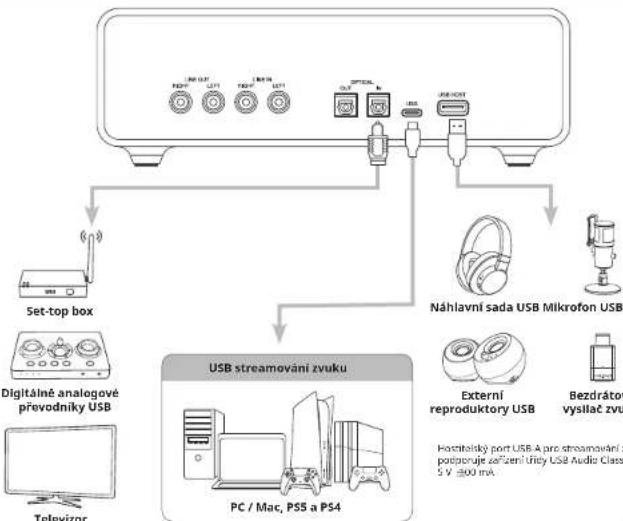

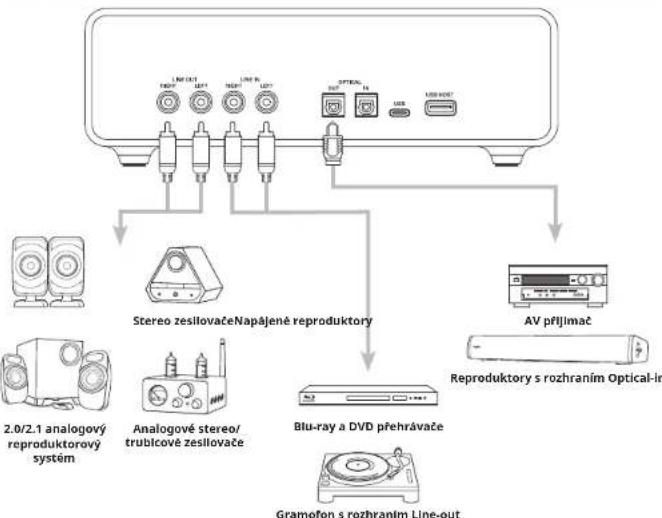

(min. 5 V 1 A) Kabel USB-C na USB-A Když je karta Sound Blaster X5 připojena k PC / počítači Mac pomocí datového kabelu USB-C, zobrazí se na LED displeji standardně nápis „WELCOME“. Když se karta Sound Blaster X5 napájí pomocí externího napájecího zdroje přes nabíjecí kabel USB-C a nejméně k jednomu dostupnému vstupnímu zdroji je připojeno zařízení, zobrazí se na LED displeji standardně nápis „OFFLINE“. Mezi případy použití patří kromě jiného: TV, Blu-ray/DVD přehrávač a/nebo set-top box. NAPÁJENÍ KARTY SOUND BLASTER X5 PŘIPOJENÍ EXTERNÍCH ZAŘÍZENÍ KE KARTĚ SOUND BLASTER X5 (ZEPŘEDU) Vyvážená sluchátka Mikrofon USB Sluchátka / Náhlavní sada / Nástavce do uší 54 CZCZPŘIPOJENÍ EXTERNÍCH ZAŘÍZENÍ KE KARTĚ SOUND BLASTER X5 (ZEZADU) PŘIPOJENÍ EXTERNÍCH ZAŘÍZENÍ KE KARTĚ SOUND BLASTER X5 (ZEZADU) PC / Mac, PS5 a PS4 USB streamování zvuku AV přijímač Reproduktory s rozhraním Optical-in Blu-ray a DVD přehrávače Gramofon s rozhraním Line-out Set-top box Televizor Digitálně analogové převodníky USB Bezdrátový vysílač zvuku Náhlavní sada USB Mikrofon USB Externí reproduktory USB Hostitelský port USB-A pro streamování zvuku podporuje zařízení třídy USB Audio Class až do 5 V 100 mA 2.0/2.1 analogový reproduktorový systém Stereo zesilovačeNapájené reproduktory Analogové stereo/ trubicové zesilovače 76 CZCZPřipojení Bluetooth Tlačítko Činnost LED DisplejIndikátor LED 2 s

5 s Vstup Do Režimu Párování Bluetooth Bliká Modře Spárováno/Připojeno Přes Bluetooth Svítí Modře Nesvítí Bliká Modře Nelze Nelze Nelze Ukončení Režimu Párování Bluetooth Aktivace Připojení BLE Přes Aplikaci Creative Reset Nastavení Bluetooth Příklad: Příklad: LED Displej LED displej nabízí přímý přehled o informacích a stavu karty Sound Blaster X5. Zobrazuje se hlasitost, formát přehrávání, výstup reproduktorů/sluchátek, režim DSP / přímý režim, zvolený ekvalizér, stav připojení Bluetooth a další zprávy o zařízení. Tlačítko Činnost LED Displej 2 s

Nesvítí Automatický Jasný (100 %) Tmavý (50 %) Hlasitost Přehrávání Formát Zvuku Režim DSP / Přímý Režim Výstup Stav Vstupu Mikrofonu DISPLEJ A ROZHRANÍ OVLÁDACÍCH PRVKŮ 98 CZCZPříklad: Knoík Ovládání Hlasitosti Poznámka: Když je hlavní hlasitost ztlumena, LED knoíku hlasitosti bude bíle blikat Tlačítko Činnost LED DisplejIndikátor LED Svítí Bíle Ovládání Zesílení Mikrofonu Příklad: Tlačítko Činnost LED Displej Zvýšení/Snížení Úrovně Zesílení Mikrofonu Vypnutí/Zapnutí Mikrofonu Tlačítko Činnost Indikátor LED

Ztlumeno – Svítí Červeně Neztlumeno – Nesvítí

ZRUŠIT ZTLUMENÍZTLUMIT

1110 CZCZPřepínač Zesílení Sluchátek Přepínač zesílení nabízí uživatelům možnost dále zvýšit hlasitost zvuku zesílením příchozích signálů ze zdroje přehrávání, pokud připojené zařízení nabízí kompatibilní funkce. Nelze Nelze Tlačítko Činnost LED Displej Normální Režim Režim Vysokého Zesílení (Pro Sluchátka Do Ucha / Přes Ucho S < 150 Ω) (Pro Planárně-magnetická Sluchátka Nebo Sluchátka S > 150 Ω) Přepínač Reproduktoru/Sluchátek Tlačítko Činnost LED Displej Režim Reproduktoru / Režim Sluchátek (Výchozí: Režim Reproduktoru)

Přepínač Režimu DSP / Přímého Režimu Tlačítko Činnost LED Displej Režim DSP / Přímý Režim (Výchozí: Režim DSP)

1312 CZCZEkvalizér Příklad: Poznámka: Můžete si také vytvořit vlastní zvukový podpis přizpůsobením a přiřazením plně přizpůsobitelných hardwarových 10pásmových ekvalizérů řízených pomocí DSP k některému z režimů ekvalizéru v aplikaci Creative Tlačítko Činnost LED Displej

Ekvalizér Je Vypnutý EQ 1 – Hudba EQ 2 – Filmy EQ 3 – Hraní Přepínač PC/konzole (Výchozí: Režim Počítače) (Výchozí: Ekvalizér Je Vypnutý) Nelze Nelze Tlačítko Činnost LED Displej Režim Konzole Režim Počítače

1514 CZCZSTAŽENÍ SOFTWARU/APLIKACE

PC a Mac Stáhněte si aplikaci Creative pro PC nebo počítač Mac z webu creative.com/support/SBX5 a vychutnejte si kompletní kontrolu nad personalizovaným zvukem na kartě Sound Blaster X5. iOS a Android Stáhněte si aplikaci Creative a získejte rychlý přístup k ovládacím prvkům a nastavením z mobilu. Aplikace Creative umožňuje:

• Přistupovat k patentované sadě plně přizpůsobitelných technologií společnosti Creative pro vylepšení zvuku.

• Přizpůsobit si zvuku pomocí nastavitelných prolů Acoustic Engine nebo vyzkoušet profesionálně vyladěné zvukové předvolby pro hudbu, lmy a další.

• Nastavit další kongurace reproduktorů a sluchátek

• Upravovat nastavení přehrávání a nahrávání

• Provádět upgrady rmwaru, registraci produktu a mnoho dalšího Funkce Scout Mode, CrystalVoice a Sound Blaster Acoustic Engine jsou přístupné pouze prostřednictvím aplikace Creative na PC a počítači Mac. Aplikaci Creative si můžete stáhnout zde: iOS App Store Google Play Store ÚPLNÝ RESET Stisknutím a podržením tlačítek Bluetooth a Zobrazení po dobu 5 sekund nebo spuštěním funkce Reset zařízení z aplikace Creative provedete Úplný reset. Po dokončení se na LED displeji zobrazí „RESET“. Úplný reset je vyhrazen pro případy, kdy uživatelé narazí na problémy při používání zvukové karty USB, nebo v situacích, jako jsou: chyba párování Bluetooth, neočekávané přerušení zvuku nebo resetování všech dat. 5 s TECHNICKÉ PARAMETRY Bezdrátová technologie: Bluetooth 5.0 Proly Bluetooth: A2DP (Advanced Audio Distribution Prole), AVRCP (Audio / Video Remote Control Prole), HFP (Hands-free Prole) Podporované zvukové kodeky: SBC Provozní rozsah RF: 2402–2480 MHz Provozní dosah: Až 10 m (neomezená přímá viditelnost) Provozní teplota: 0–45°C Maximální RF výstupní výkon: 4 dBm Vstup: 5 V 1 A Hostitelský výstup USB-A: 5 V 100 mA 1716 CZCZREGISTROVAT VÁŠ PRODUKT creative.com/register TECHNICKÁ PODPORA creative.com/support © 2022 Creative Technology Ltd. Všechna práva vyhrazena. Creative, logo Creative, Blaster, Sound Blaster, logo Sound Blaster, SBX Pro Studio a CrystalVoice jsou ochranné známky nebo registrované ochranné známky společnosti Creative Technology Ltd. ve Spojených státech a/nebo dalších zemích. Windows je registrovaná ochranná známka společnosti Microsoft Corporation ve Spojených státech a dalších zemích. Všechny ostatní ochranné známky jsou majetkem příslušných vlastníků a jako takové jsou tímto uznávány. Všechny specikace se mohou bez předchozího upozornění změnit. Skutečný produkt se může od vyobrazených obrázků mírně lišit. Na používání tohoto produktu se vztahuje omezená záruka.PL

4. Regulátor zisku mikrofónu

16. Port linkového výstupu (Pravý)

17. Port linkového výstupu (Ľavý)

18. Port linkového vstupu (Pravý)

19. Port linkového vstupu (Ľavý)

10. DSP/spínač priameho režimu

14. Vypínač PC/konzoly

15. Regulátor hlasitosti s LED kontrolkou

20. Port optického výstupu TOSLINK

21. Port optického vstupu TOSLINK
