NÁVOD NA OBSLUHU Sound Blaster X5 CREATIVE

i) Podporovaný port USB-A

9. Vstupný port mikrofónu

(Max. výkon 5 V 100 mA) 32 SKSKTlačidlo Tlačidlo Činnosť Činnosť LED Displej LED Displej

Zapnutie Zapnutie (Samostatný Režim) Vypnutie/Pohotovostný Režim

i) Podporovaný port USB-A

ii) DC adaptér (Min. 5 V 1 A)

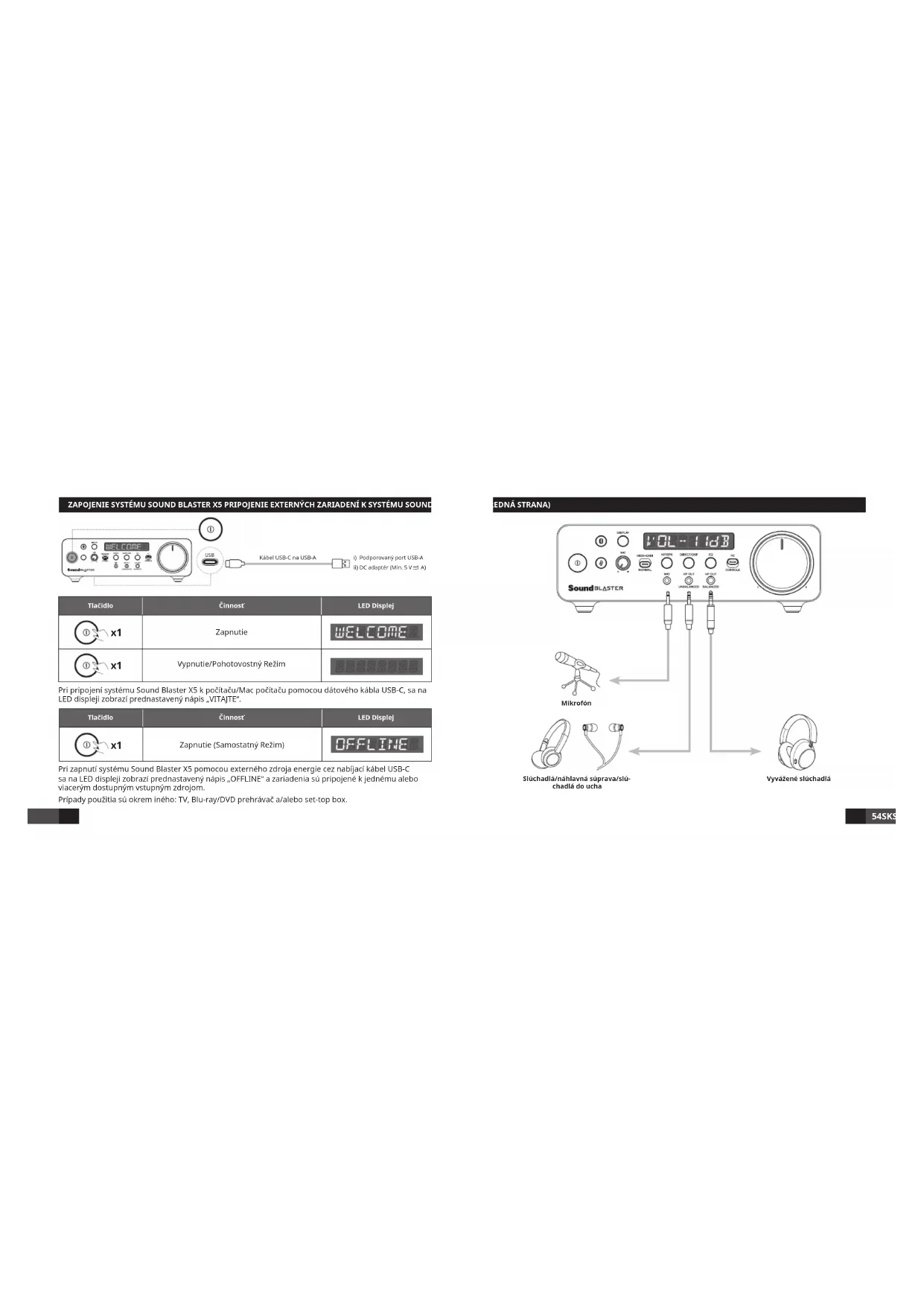

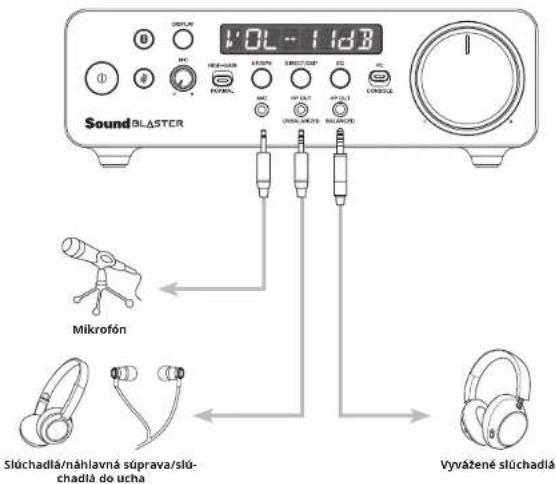

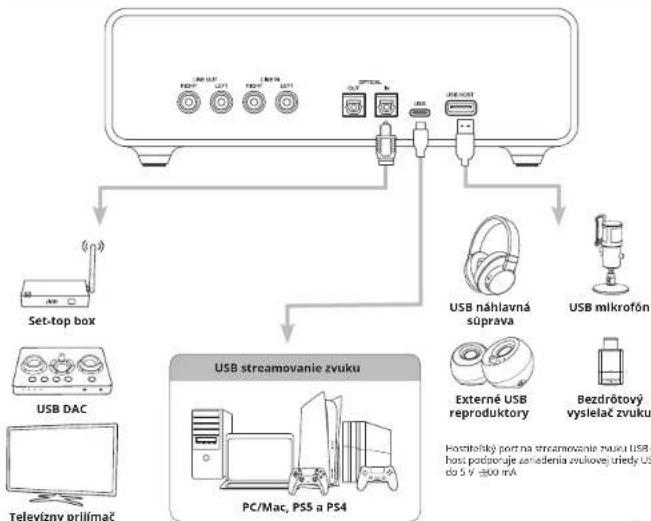

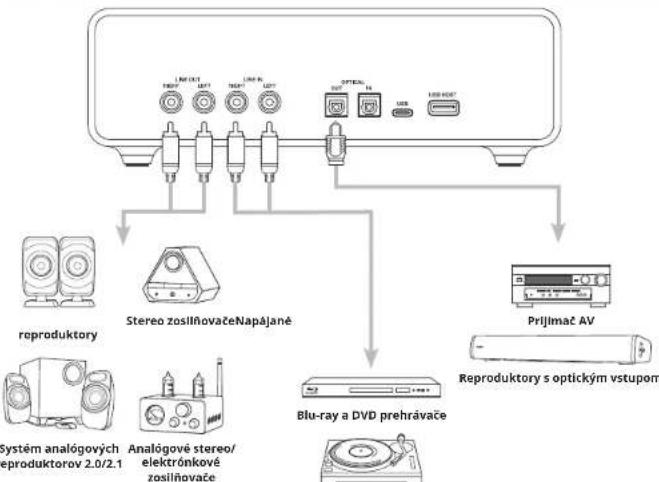

Kábel USB-C na USB-A Pri pripojení systému Sound Blaster X5 k počítaču/Mac počítaču pomocou dátového kábla USB-C, sa na LED displeji zobrazí prednastavený nápis „VITAJTE“. Pri zapnutí systému Sound Blaster X5 pomocou externého zdroja energie cez nabíjací kábel USB-C sa na LED displeji zobrazí prednastavený nápis „OFFLINE“ a zariadenia sú pripojené k jednému alebo viacerým dostupným vstupným zdrojom. Prípady použitia sú okrem iného: TV, Blu-ray/DVD prehrávač a/alebo set-top box. ZAPOJENIE SYSTÉMU SOUND BLASTER X5 PRIPOJENIE EXTERNÝCH ZARIADENÍ K SYSTÉMU SOUND BLASTER X5 (PREDNÁ STRANA) Vyvážené slúchadlá Mikrofón USB Slúchadlá/náhlavná súprava/slú- chadlá do ucha 54 SKSKPRIPOJENIE EXTERNÝCH ZARIADENÍ K SYSTÉMU SOUND BLASTER X5 (ZADNÁ STRANA) PRIPOJENIE EXTERNÝCH ZARIADENÍ K SYSTÉMU SOUND BLASTER X5 (ZADNÁ STRANA) PC/Mac, PS5 a PS4 USB streamovanie zvuku Prijímač AV Reproduktory s optickým vstupom Blu-ray a DVD prehrávače Otočný tanier s linkovým výstupom Set-top box Televízny prijímač USB DAC Bezdrôtový vysielač zvuku USB náhlavná súprava USB mikrofón Externé USB reproduktory Hostiteľský port na streamovanie zvuku USB-A host podporuje zariadenia zvukovej triedy USB do 5 V 100 mA Systém analógových reproduktorov 2.0/2.1 Stereo zosilňovačeNapájané reproduktory Analógové stereo/ elektrónkové zosilňovače 76 SKSKKonektivita Technológie Bluetooth Tlačidlo Činnosť LED DisplejUkazovateľ LED 2 s

5 s Prejdite Do Režimu Párovania Pomocou Bluetooth Blikajúca Modrá Bluetooth Spárované/Pripojené Svieti Namodro Nesvieti Blikajúca Modrá N/A N/A N/A Opustite Režim Párovania Pomocou Bluetooth Spustite Spojenie BLE Cez Aplikáciu Creative Resetujte Nastavenia Bluetooth Príklad: Príklad: LED Displej LED displej ponúka priamy prehľad o stave systému Sound Blaster X5 a informácie o ňom. Uvedené podrobnosti zahŕňajú hlasitosť, formát prehrávania, výstup reproduktora/slúchadiel, DSP/priemy režim, vybraný EQ, stav Bluetooth a iné hlásenia zariadenia. Tlačidlo Činnosť LED Displej 2 s

Nesvieti Auto Jasný (100 %) Tmavý (50 %) Hlasitosť Prehrávania Zvukový Formát DSP/Priamy Režim Výstup Status Vstupu Mikrofónu

ROZHRANIE DISPLEJA A OVLÁDACIE ROZHRANIE

98 SKSKPríklad: Regulátor Hlasitosti Poznámka: Keď je hlavná hlasitosť stlmená, bude LED kontrolka regulátora hlasitosti blikať na bielo Tlačidlo Činnosť LED DisplejUkazovateľ LED Svieti Na Bielo Ovládanie Zisku Mikrofónu Príklad: Tlačidlo Činnosť LED Displej Zvýšenie/Zníženie Hladiny Zisku Mikrofónu Stlmenie/Zrušenie Stlmenia Mikrofónu Tlačidlo Činnosť Ukazovateľ LED

Stlmený – Svieti Na Červeno Nestlmený – Vyp.

ZRUŠIŤ STLMENIESTLMIŤ

1110 SKSKSpínač Zisku Slúchadiel Spínať zisku ponúka možnosť ďalšie zvýšenia hlasitosti zvuku zosilnením prichádzajúcich signálov zo zdroja prehrávania, ak pripojené zariadenie ponúka kompatibilné možnosti. N/A N/A Tlačidlo Činnosť LED Displej Normálny Režim Režim Vysokého Zisku (Pre Slúchadlá Do Ucha/Cez Uši S < 150 Ω) (Pre Planárne Magnetické Slúchadlá Alebo Slúchadlá S > 150 Ω) Prepínač Reproduktora/Slúchadiel Tlačidlo Činnosť LED Displej Režim Reproduktora/Režim Slúchadiel (štandardne: režim reproduktora)

DSP/Spínač Priameho Režimu Tlačidlo Činnosť LED Displej DSP Režim/Priamy Režim (štandardne: DSP Režim)

1312 SKSKEkvalizér Príklad: Poznámka: Môžete tiež vytvoriť svoj vlastný zvukový podpis tak, že prispôsobíte a priradíte plne prispôsobiteľné 10-pásmové ekvalizéry ovládané hardvérom DSP k jednému z režimov ekvalizéra v aplikácii Creative Tlačidlo Činnosť LED Displej

PC a Mac Stiahnite si aplikáciu Creative pre svoj počítač alebo počítač Mac na adrese creative.com/support/SBX5 a užite si maximálnu kontrolu nad svojím personalizovaným zvukom na systéme Sound Blaster X5. iOS a Android Stiahnite si aplikáciu Creative a získajte rýchly prístup k ovládacím prvkom a nastaveniam zo svojho mobilu. Prostredníctvom aplikácie Creative sa vám otvárajú tieto možnosti:

• Vojdite do originálnej zostavy aplikácie Creative s úplne prispôsobiteľnými technológiami na zlepšenie zvuku

• Personalizujte svoj zvuk pomocou prispôsobiteľných prolov Acoustic Engine alebo zažite profesionálne vyladené prednastavenia zvuku pre hudbu, lmy a oveľa viac

• Nastavte si ďalšie kongurácie reproduktorov a slúchadiel

• Možnosť prispôsobenia nastavení prehrávania a nahrávania

• Modernizujte rmvér, registrujte výrobky a oveľa viac Funkcie Scout Mode™, CrystalVoice™ a Sound Blaster Acoustic Engine sú dostupné len pomocou aplikácie Creative na počítači alebo počítači Mac. Stiahnite si aplikáciu Creative z: obchodu iOS App Store Google Play Store HLAVNÝ RESET Stlačte a podržte tlačidlo Bluetooth a tlačidlo displeja na 5 sekúnd alebo zariadenie resetujte z aplikácie Creative, aby ste uskutočnili hlavný reset. Po dokončení sa na LED displeji zobrazí text „RESET“. Hlavný reset je vyhradený pre prípady, kedy používatelia narazia na problémy počas používania USB zvukovej karta alebo v situáciách, ako napríklad: zlyhanie párovania pomocou technológie Bluetooth, neočakávané sekanie zvuku alebo pri resetovaní všetkých údajov. 5 s TECHNICKÉ PARAMETRE Bezdrôtová technológia: Bluetooth 5.0 Proly Bluetooth: A2DP (Advanced Audio Distribution Prole), AVRCP (Audio/Video Remote Control Prole), HFP (Hands-free Prole) Podporované zvukové kodeky: SBC Prevádzkový rozsah RF: 2 402–2 480 MHz Prevádzkový rozsah: Do 10 m (bez prekážok v priamej viditeľnosti) Prevádzková teplota: 0–45°C Maximálny výstupný vysokofrekvenčný výkon: 4 dBm Vstup: 5 V 1 A Hostiteľský výstup USB-A: 5 V 100 mA 1716 SKSKREGISTRUJTE

creative.com/register TECHNICKÁ PODPORA creative.com/support © 2022 Creative Technology Ltd. všetky práva vyhradené. Creative, logo Creative, Blaster, Sound Blaster, logo Sound Blaster, SBX Pro Studio a CrystalVoice sú ochranné známky alebo registrované ochranné známky spoločnosti Creative Technology Ltd. v Spojených štátoch a/alebo iných krajinách. Windows je registrovaná ochranná známka spoločnosti Microsoft Corporation v Spojených štátoch a iných krajinách. Všetky ostatné ochranné známky sú majetkom svojich príslušných vlastníkov a týmto sú uznané ako také. Všetky špecikácie podliehajú zmene bez predchádzajúceho upozornenia. Skutočný výrobok sa môže mierne líšiť od zobrazených obrázkov. Použitie tohto výrobku je predmetom obmedzenej záruky.RU КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ЗВУКОВАЯ КАРТА USB ВЫСОКОГО РАЗРЕШЕНИЯ С ДВОЙНЫМ ЦАП И ПОЛНОСТЬЮ СБАЛАНСИРОВАННЫМ ДВУХКАНАЛЬНЫМ УСИЛИТЕЛЕМ ДЛЯ НАУШНИКОВ XAMP Модель: SB1820СКАЧАТЬ КРАТКОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НА НЕСКОЛЬКИХ ЯЗЫКАХ
