РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Sound Blaster X5 CREATIVE

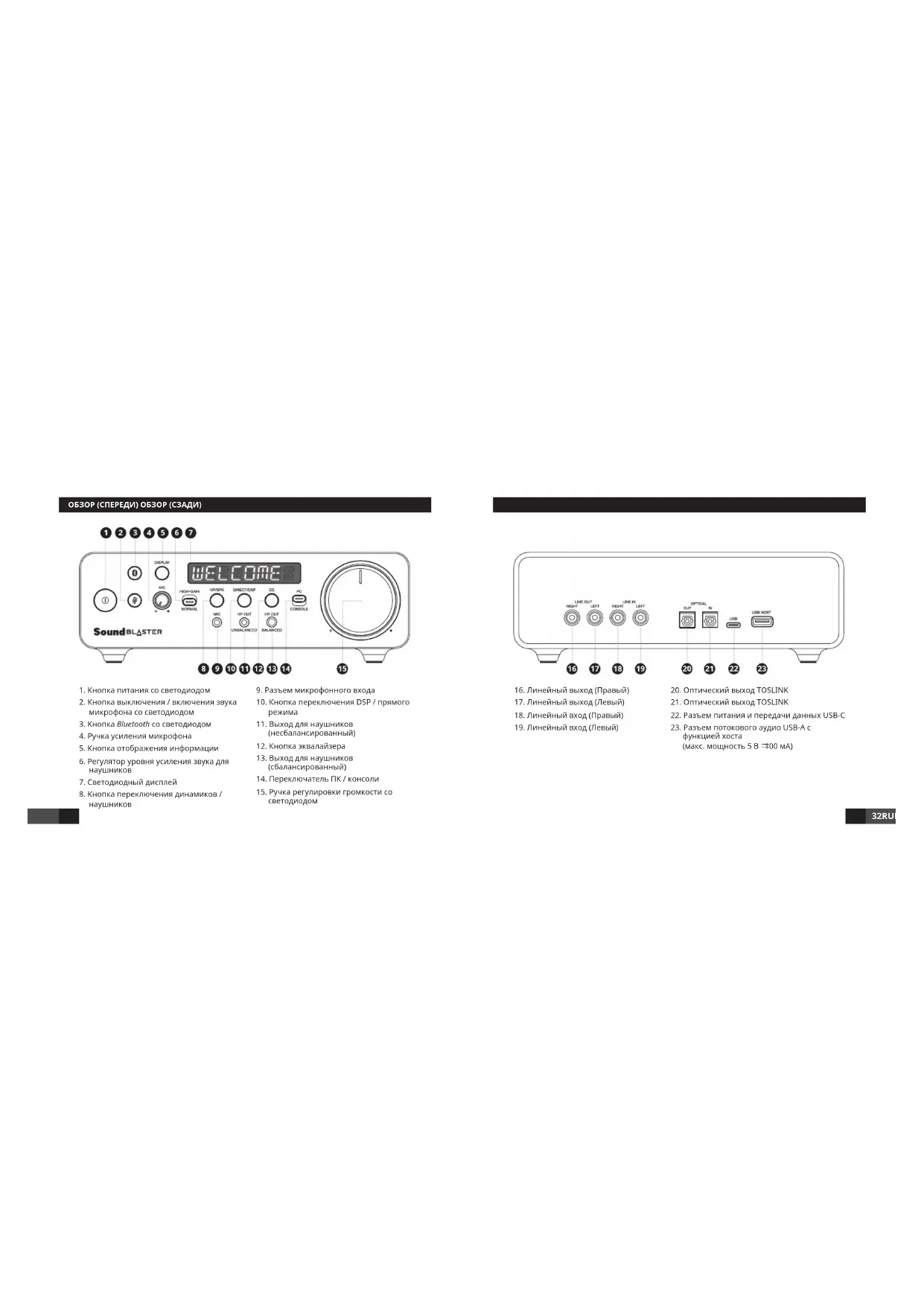

2. Кнопка выключения / включения звука

4. Ручка усиления микрофона

5. Кнопка отображения информации

6. Регулятор уровня усиления звука для

7. Светодиодный дисплей

8. Кнопка переключения динамиков /

16. Линейный выход (Правый)

17. Линейный выход (Левый)

18. Линейный вход (Правый)

19. Линейный вход (Левый)

9. Разъем микрофонного входа

10. Кнопка переключения DSP / прямого

11. Выход для наушников

(несбалансированный)

12. Кнопка эквалайзера

13. Выход для наушников

14. Переключатель ПК / консоли

15. Ручка регулировки громкости со

20. Оптический выход TOSLINK

21. Оптический выход TOSLINK

22. Разъем питания и передачи данных USB-C

23. Разъем потокового аудио USB-A с

функцией хоста (макс. мощность 5 В 100 мА) 32 RURUКнопка

Светодиодный дисплей Светодиодный дисплей

Включение питания Включение питания (автономный режим) Выключение питания / режим ожидания

i) Поддерживаемый порт

ii) Адаптер постоянного

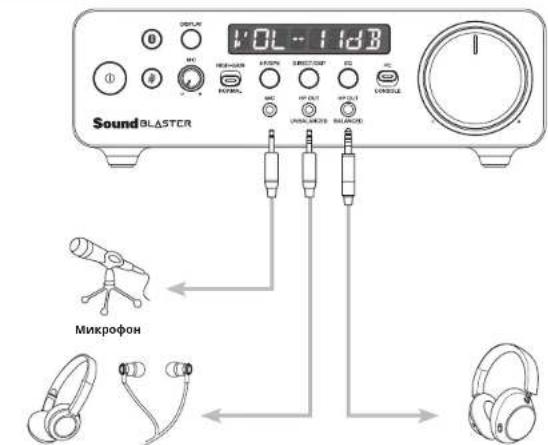

тока (мин. 5 В 1 A) Кабель USB-C – USB-A Когда Sound Blaster X5 подключен к ПК/Mac с помощью кабеля передачи данных USB-C, на светодиодном дисплее по умолчанию светится надпись WELCOME. Когда Sound Blaster X5 подключен к внешнему источнику питания с помощью зарядного кабеля USB-C и имеет устройства, подключенные к одному или нескольким доступным источникам входного сигнала, на светодиодном дисплее по умолчанию светится надпись OFFLINE. Варианты использования включают, в числе прочего: телевизор, проигрыватель Blu-ray / DVD, и / или телевизионная приставка ВКЛЮЧЕНИЕ SOUND BLASTER X5 ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К SOUND BLASTER X5 (СПЕРЕДИ) Наушники, подключаемые к сбалансированному выходу

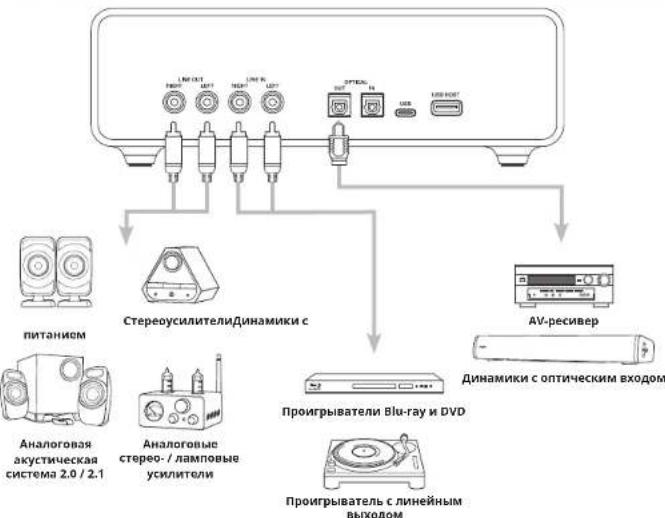

USB Наушники / гарнитура / наушни- ки-вкладыши 54 RURUПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К SOUND BLASTER X5 (СЗАДИ) ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К SOUND BLASTER X5 (СЗАДИ) PC / Mac, PS5 и PS4 Потоковая передача аудио через USB AV-ресивер Динамики с оптическим входом Проигрыватели Blu-ray и DVD Проигрыватель с линейным

USB-ЦАПы Беспроводной аудиопередатчик USB-гарнитура USB микрофон

динамики USB Порт потокового аудио USB-A с функцией хоста поддерживает устройства USB Audio Class с напряжением до 5 В 100 мА

акустическая система 2.0 / 2.1 СтереоусилителиДинамики с

76 RURUПодключение Bluetooth Кнопка Действие Светодиодный

Вход В Режим Сопряжения По Bluetooth Мигающий Синий

Сопряжение / Подключение По Bluetooth Постоянный Синий

Установить Режим Сопряжения По Bluetooth Запуск BLE-соединения через приложение Creative Сброс Настроек Bluetooth

Светодиодный Дисплей Светодиодный дисплей обеспечивает просмотр состояния и информации о Sound Blaster X5. Отображаемая информация включает уровень громкости, формат воспроизведения, выход на динамики / наушники, режим DSP / прямой режим, выбранный эквалайзер, состояние Bluetooth и другие сообщения устройства. Кнопка Действие Светодиодный

Авто Яркий (100%) Темный (50%)

Воспроизведения Аудиоформат Режим DSP / Прямой Режим

ИНТЕРФЕЙС ДИСПЛЕЯ И УПРАВЛЕНИЯ 98 RURUПример: Ручка Регулировки Громкости Примечание. Когда общая громкость отключена, светодиод регулятора громкости будет мигать белым цветом Кнопка Действие Светодиодный

Горящий белый Регулятор Усиления Микрофона

Кнопка Действие Светодиодный

Увеличение / Уменьшение Уровня Усиления

Выключение / Включение Звука Микрофона Кнопка Действие Светодиодный

Включен – Выкл. ВКЛЮЧИТЬОТКЛЮЧИТЬ 1110 RURUРегулятор Уровня Усиления Звука Для Наушников Регулятор усиления позволяет дополнительно увеличить громкость звука, усиливая входящие сигналы от источника воспроизведения, если подключенное устройство обладает совместимыми возможностями.

Кнопка Действие Светодиодный

Нормальный режим Режим усиления ВЧ: (Для наушников с сопротивлением < 150 Ом) (Для планарно-магнитных наушников или наушников с сопротивлением > 150 Ом) Переключатель Динамиков / Наушников Кнопка Действие Светодиодный

Режим Динамиков / Режим Наушников (По Умолчанию: Режим Динамиков)

Переключатель Режима DSP / Прямого Режима Кнопка Действие Светодиодный

Режим DSP / Прямой Режим (По Умолчанию: Режим DSP)

Примечание. Вы также можете создать собственный фирменный стиль звучания, настроив и выбрав полностью настраиваемые аппаратные 10-полосные эквалайзеры с DSP-управлением на любой из режимов эквалайзера в приложении Creative Кнопка Действие Светодиодный

EQ выкл. EQ 1 – музыка EQ 2 – фильмы EQ 3 – игры Переключатель ПК / Консоли (По Умолчанию: Режим ПК) (По умолчанию: EQ выкл.)

Кнопка Действие Светодиодный

Режим Игровой Консоли

1514 RURUЗАГРУЗКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ / ПРИЛОЖЕНИЙ ПК и Mac Загрузите приложение Creative для ПК или Mac с веб-сайта creative.com/support/SBX5, чтобы получить полный контроль над звучанием Sound Blaster X5. iOS и Android Загрузите приложение Creative, чтобы получить быстрый доступ к элементам управления и настройкам с вашего мобильного телефона. С помощью приложения Creative вы сможете:

• получить доступ к запатентованному набору технологий Creative для улучшения звука с возможностью полной настройки;

• персонализировать звучание с помощью настраиваемых профилей Acoustic Engine или использовать профессионально настроенные пресеты для музыки, фильмов и многого другого;

• настраивать дополнительную конфигурацию для динамиков и наушников;

• регулировать настройки воспроизведения и записи;

• выполнять обновление программного обеспечения, регистрацию продукта и многое

Функции Scout Mode, CrystalVoice и Sound Blaster Acoustic Engine на ПК и Mac доступны только через приложение Creative. Загрузите приложение Creative App с: iOS App Store Google Play Store СБРОС НАСТРОЕК Нажмите и удерживайте кнопки Bluetooth и Display в течение 5 секунд или запустите функцию сброса устройства Device Reset в приложении Creative, чтобы выполнить сброс на заводские настройки. По завершении на светодиодном дисплее появится надпись RESET. Сброс на заводские настройки предназначен для случаев, когда пользователи сталкиваются с проблемами во время использования звуковой USB-карты, а также при сбое соединения Bluetooth, перебоев в звучании или для сброса всех данных.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Беспроводная технология: Bluetooth 5.0 Поддерживаемые параметры Bluetooth: A2DP (Advanced Audio Distribution Prole), AVRCP (Audio/Video Remote Control Prole), HFP (Hands-free Prole) Поддерживаемые аудиокодеки: SBC Радиус действия радиочастот: 2402–2480 МГц Дальность действия: до 10м (по линии прямой видимости) Рабочая температура: 0–45°C Макс. выходная РЧ мощность: 4 дБм Входное напряжение: 5 В 1 А Выход USB-A с функцией хоста: 5 В 100 мА 1716 RURUРЕГИСТРАЦИЯ ВАШЕ УСТРОЙСТВО creative.com/register ТЕХНИЧЕСКАЯ

creative.com/support © 2022 Creative Technology Ltd. Все права защищены. Creative, логотип Creative, Blaster, Sound Blaster, логотип Sound Blaster, SBX Pro Studio и CrystalVoice являются товарными знаками или зарегистрированными товарными знаками компании Creative Technology Ltd. в США и/или других странах. Windows является зарегистрированным товарным знаком Microsoft Corporation в США и/или других странах. Остальные товарные знаки принадлежат соответствующим владельцам и рассматриваются как таковые. Технические характеристики могут быть изменены без предварительного уведомления. Объекты на иллюстрациях могут в незначительной степени отличаться от реальных. Использование данного изделия подпадает под действие ограниченной гарантии на оборудование.JP クイック スタート ガイド フル バランス XAMP ヘッドホン バイアンプ搭載 ハイレゾ デュアルDAC USB サウンドカード モデル番号：SB1820多言語クイック スタート ガイドのダウンロード
