用户手册 Sound Blaster X5 CREATIVE

带全平衡的XAMP耳机双放大器的高解析度双DAC USB声卡

型号: SB1820下载多语言快速使用指南

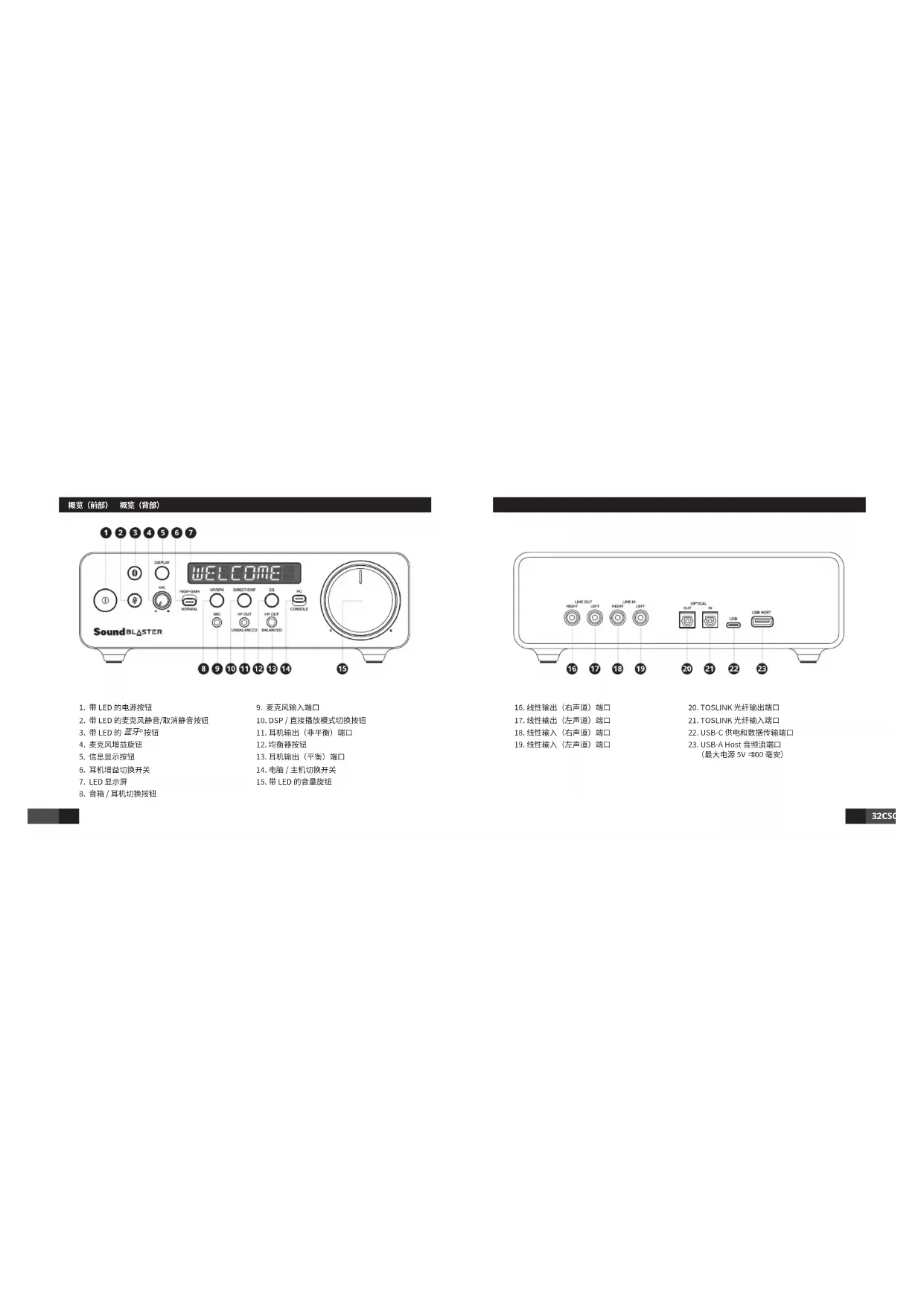

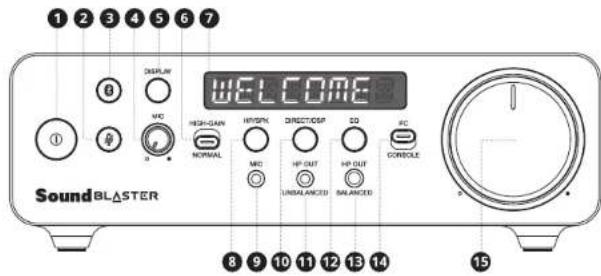

2. 带 LED 的麦克风静音/取消静音按钮

10. DSP / 直接播放模式切换按钮

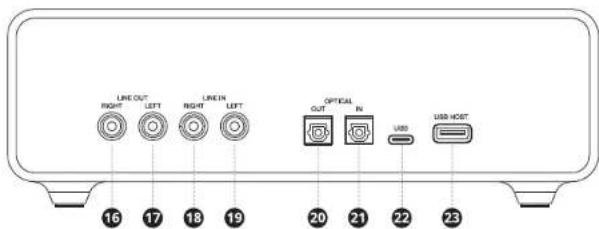

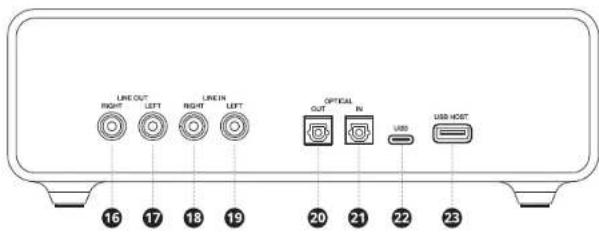

23. USB-A Host 音频流端口

ii) DC 电源适配器（最低 5V 1A）

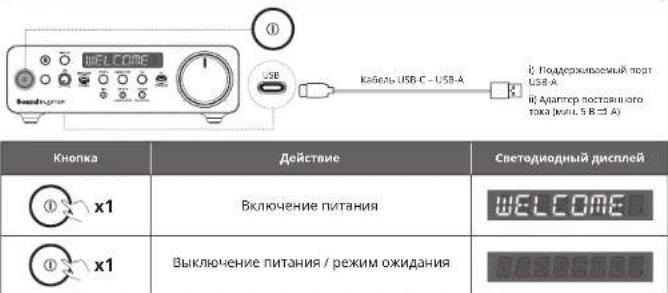

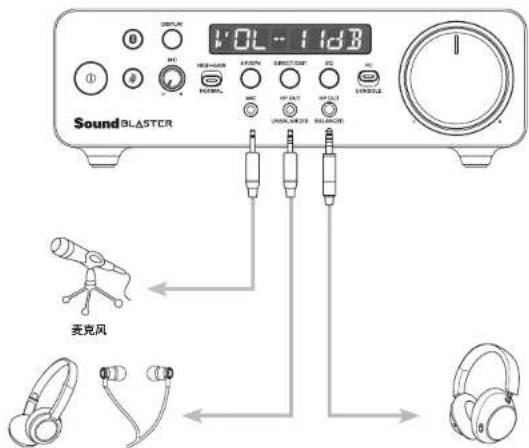

USB-C 转 USB-A 线缆 当 Sound Blaster X5 使用 USB-C 数据线连接至 PC / Mac 时，LED 显示屏默认显示“WELCOME”。 当 Sound Blaster X5 使用 USB-C 供电线缆通过外部电源适配器供电，且其设备连接至一个或多个可用输入源 时，LED 显示屏默认显示“O󽗌ine”。 使用案例包括但不限于：电视、蓝光 / DVD 播放机和 / 或机顶盒。 Sound Blaster X5 的通电开机 将外部设备连接至 Sound Blaster X5（前部）

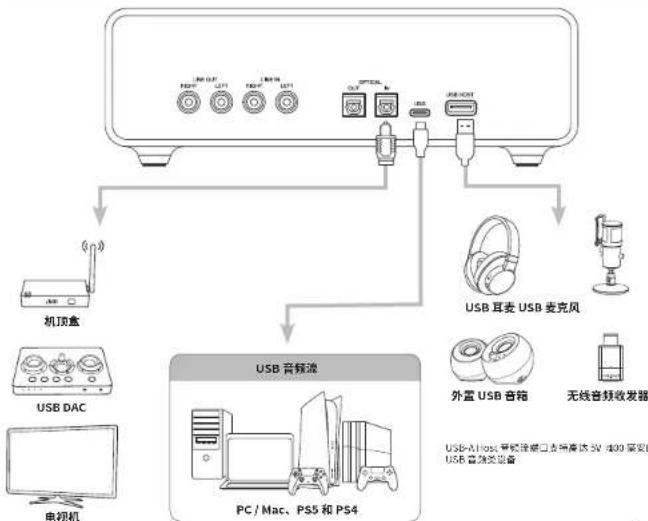

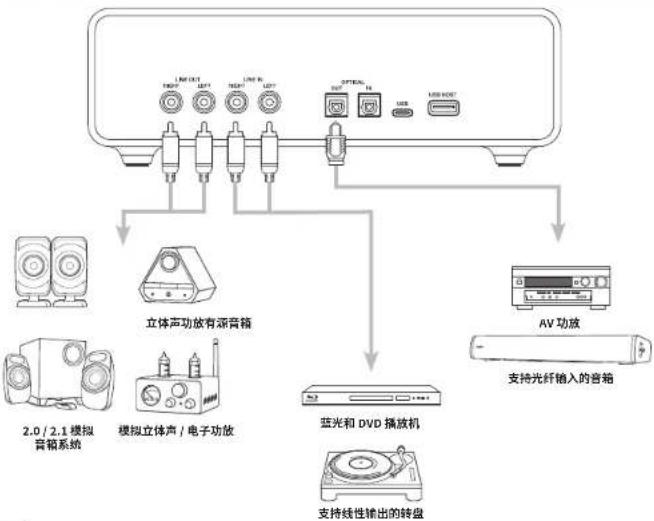

USB 耳机 / 耳麦 / 耳塞 54 CSCS将外部设备连接至 Sound Blaster X5（背部） 将外部设备连接至 Sound BLASTER X5（背部） PC / Mac、PS5 和 PS4 USB 音频流 AV 功放

USB 耳麦 USB 麦克风 外置 USB 音箱 USB-A Host 音频流端口支持高达 5V 100 毫安的 USB 音频类设备

模拟立体声 / 电子功放 76 CSCS蓝牙

按钮 操作 LED 显示屏LED 指示灯 约 2 秒

通过 Creative 应用触发 BLE 连接

LED 显示屏 LED 显示屏可直接查看 Sound Blaster X5 的状态和信息。 显示的详细信息包括音量、播放格式、扬声器 / 耳机 输出、DSP / 直接播放模式、选择的 EQ、

自动 明亮 (100%) 黑暗 (50%)

注意：当主音量静音时，音量旋钮的 LED 将会呈白色闪烁状态 按钮 操作 LED 显示屏LED 指示灯

按钮 操作 LED 显示屏 增加 / 减少麦克风增益水平 麦克风静音 / 取消静音 按钮 操作 LED 指示灯

1110 CSCS耳机增益开关 如果连接的设备支持兼容功能，增益开关可让用户能够通过放大来自播放源的输入信号以进一步提高音频

N / A N / A 按钮 操作 LED 显示屏

(适用于 < 150Ω 的入耳式 / 头戴式耳机) (适用于 > 150Ω 的平面磁性耳机或耳机)

按钮 操作 LED 显示屏 音箱模式 / 耳机模式

DSP / 直接播放模式切换 按钮 操作 LED 显示屏 DSP / 直接播放模式 （默认：DSP 模式）

注意：您还可以通过自定义完全可定制的 DSP 控制的硬件 10 频段 EQ 并将其分配给 Creative 应用程序上的任 何均衡器模式以创建您自己的个人声音特征。 按钮 操作 LED 显示屏

EQ 关闭 EQ 1 – 音乐 EQ 2 – 音乐 EQ 3 – 游戏 PC / 主机切换开关 （默认：PC 模式） （默认：EQ关闭） N / A N / A 按钮 操作 LED 显示屏

PC 模式 1514 CSCS软件 / 应用下载 PC 和 Mac 从 creative.com/Support/SBX5 下载适用于您的 PC 或 Mac 的 Creative 应用程序，以便在 Sound Blaster X5 上完全控制您的个性化音频体验。 iOS 和 Android 下载 Creative 应用程序，以便从您的移动设备上快速访问控件和设置。 使用 Creative 应用，您可以：

• 访问 Creative 的完全可定制的音频增强技术套件。

• 使用可定制的 Acoustic Engine 配置文件个性化音频，或体验音乐、电影等进行专业调校的

• 执行软件升级，产品注册等 Scout Mode、CrystalVoice 和 Sound Blaster Acoustic Engine 功能只能通过 PC 和 Mac 上的 Creative 应用程序访问。 下载 Creative 应用 iOS 应用商店 Google Play 商店

和显示按钮约 5 秒钟，或从 Creative 应用程序触发设备重置以执行主重置。完成后，LED 显示屏将显 示“Reset”。 主重置是为用户在使用 USB 声卡时遇到问题或在以下情况下保留使用：

配置文件： A2DP (高级音频传输协议)、AVRCP（音频 / 视频远程控制协议）、HFP（免提协议）

支持的音频编解码器：SBC 工作频率：2402–2480 MHz 频率范围: 2400–2483.5 MHz 传输范围：约 10 米（空旷空间） 工作温度范围：0–45°C 最大 RF 输出功率：4 dBm 输入：5V 1A USB Host 输出：5V 100 毫安 1716 CSCS注册您的产品 creative.com/register

creative.com/support © 2022 Creative Technology Ltd.版权所有。Creative、Creative 徽标、Blaster、Sound Blaster、Sound Blaster 徽标、SBX Pro Studio 和 CrystalVoice 是 Creative Technology Ltd. 在美国和/或其他国家/地区的商标或注册商标。Windows 是 Microsoft Corporation 在美国和其他国家/地区的注册商标。 所有其他 商标均为其各自所有者的财产。 所有规格如有更改，恕不另行通知。实际产品可能与显示的图像略有不同。 使用本产品享受有限硬件保修服务。CT

帶全平衡的XAMP耳機雙放大器的高解析度雙DAC USB音效卡

型號: SB1820下載多語言快速使用指南

2. 帶 LED 的麥克風靜音/取消靜音按鈕

10. DSP / 直接播放模式切換按鈕

USB-C 轉 USB-A 線纜 當 Sound Blaster X5 使用 USB-C 資料線連接至 PC / Mac 時，LED 顯示幕預設顯示“WELCOME”。 當 Sound Blaster X5 使用 USB-C 供電線纜通過外部電源適配器供電，且其裝置連接至一個或多個可用輸入源 時，LED 顯示幕預設顯示“O󽗌ine”。 使用案例包括但不限於：電視、藍光 / DVD 播放機和 / 或機上盒。

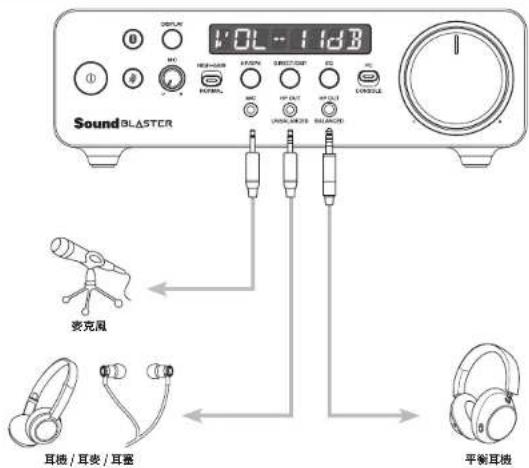

SOUND BLASTER X5 的通電開機 將外部裝置連接至 SOUND BLASTER X5（前部）

USB 耳機 / 耳麥 / 耳塞 54 CTCT將外部装置連接至 SOUND BLASTER X5（背部） 將外部裝置連接至 SOUND BLASTER X5（背部） PC / Mac、PS5 和 PS4 USB 音訊流 AV 接收器

USB 耳機麥克風 USB 麥克風 外置 USB 喇叭 USB-A Host 音訊流埠支援高達 5V 100 mA 的 USB 音訊類裝置

類比立體聲 / 電子功放 76 CTCT藍牙

按鈕 動作 LED 顯示屏LED 指示 2 秒

通過 Creative 應用觸發 BLE 連接

LED 顯示屏 LED 顯示屏可直接查看 Sound Blaster X5 的狀態和資訊。顯示的詳細資訊包括音量、播放格式、揚聲器 / 耳機 輸出、DSP / 直接播放模式、選擇的 EQ、

注意：當主音量靜音時，音量旋鈕的 LED 將會呈白色閃爍狀態 按鈕 動作 LED 顯示屏LED 指示

按鈕 動作 LED 顯示屏 增加 / 減少麥克風增益水準 麥克風靜音 / 取消靜音 按鈕 動作 LED 指示

1110 CTCT耳機增益切換 如果連接的裝置支援相容功能，增益開關可讓使用者能夠通過放大來自播放源的輸入信號以進一步提高音

N / A N / A 按鈕 動作 LED 顯示屏

(適用於 < 150Ω 的入耳式 / 頭戴式耳機) (適用於 >150Ω 的平面磁性耳機或耳機)

按鈕 動作 LED 顯示屏 喇叭模式 / 耳機模式

DSP / 直接播放模式切換 按鈕 動作 LED 顯示屏 DSP 模式 / 直接播放模式 （默認：DSP 模式）

注意：您還可以通過自訂完全可定制的 DSP 控制的硬體 10 頻段 EQ 並將其分配給 Creative 應用程式上的任何 等化器模式以創建您自己的個人聲音特徵 按鈕 動作 LED 顯示屏

EQ 關閉 EQ 1 – 音樂 EQ 2 – 電影 EQ 3 – 遊戲 PC / 主機切換開關 （默認：PC 模式） （默認：EQ 關閉） N / A N / A 按鈕 動作 LED 顯示屏

PC 模式 1514 CTCT軟體 / 應用下載 PC 和 Mac 從 creative.com/Support/SBX5 下載適用於您的 PC 或 Mac 的 Creative 應用程式，以便在 Sound Blaster X5 上完全控制您的個性化音訊體驗。 iOS 與 Android 下載 Creative 應用程式，以便從您的移動裝置上快速訪問控制項和設置。 透過 Creative 應用，您可以：

• 訪問 Creative 的完全可定制的音訊增強技術套件。

• 使用可定制的 Acoustic Engine 設定檔個性化音訊，或體驗音樂、電影等進行專業調校的音

• 執行軟體升級，產品註冊等 Scout Mode、CrystalVoice 和 Sound Blaster Acoustic Engine 功能只能通過 PC 和 Mac 上 的 Creative 應用程式訪問。 下載 Creative 應用： iOS應用商店 Google Play商店

和顯示按鈕約 5 秒鐘，或從 Creative 應用程式觸發裝置重置以執行主重置。完成後，LED 顯示幕將顯 示“Reset”。 主重置是為使用者在使用 USB 音效卡時遇到問題或在以下情況下保留使用：

設定檔：A2DP (高級音訊廣播協議)、AVRCP（音訊 / 視頻遠端控制協定）、HFP（免提協議）

支援的音訊轉碼器：SBC RF 作業範圍：2402-2480 MHz 作業範圍：高達 10 米（空曠空間） 作業溫度：0–45°C 最大 RF 輸出功率：4 dBm 輸入：5V 1A USB-A Host 輸出：5V 100 mA 1716 CTCT註冊您的產品 creative.com/register

creative.com/support © 2022 Creative Technology Ltd. 版權所有。Creative、Creative 標誌、Blaster、Sound Blaster 及其中文名稱聲霸卡、Sound Blaster 標誌、SBX Pro Studio 和 CrystalVoice 是 Creative Technology Ltd. 在美國和/或其他國家的商標或註冊商標。Windows 是 Microsoft Corporation 在美國和其他國家/地區的注冊 商標。所有其他商標均屬於其各自所有者，並在此予以承認。所有技術規格如有變動，恕不另行告知。實際產品可能與圖示略有所不同。本產品實行有限保固。
