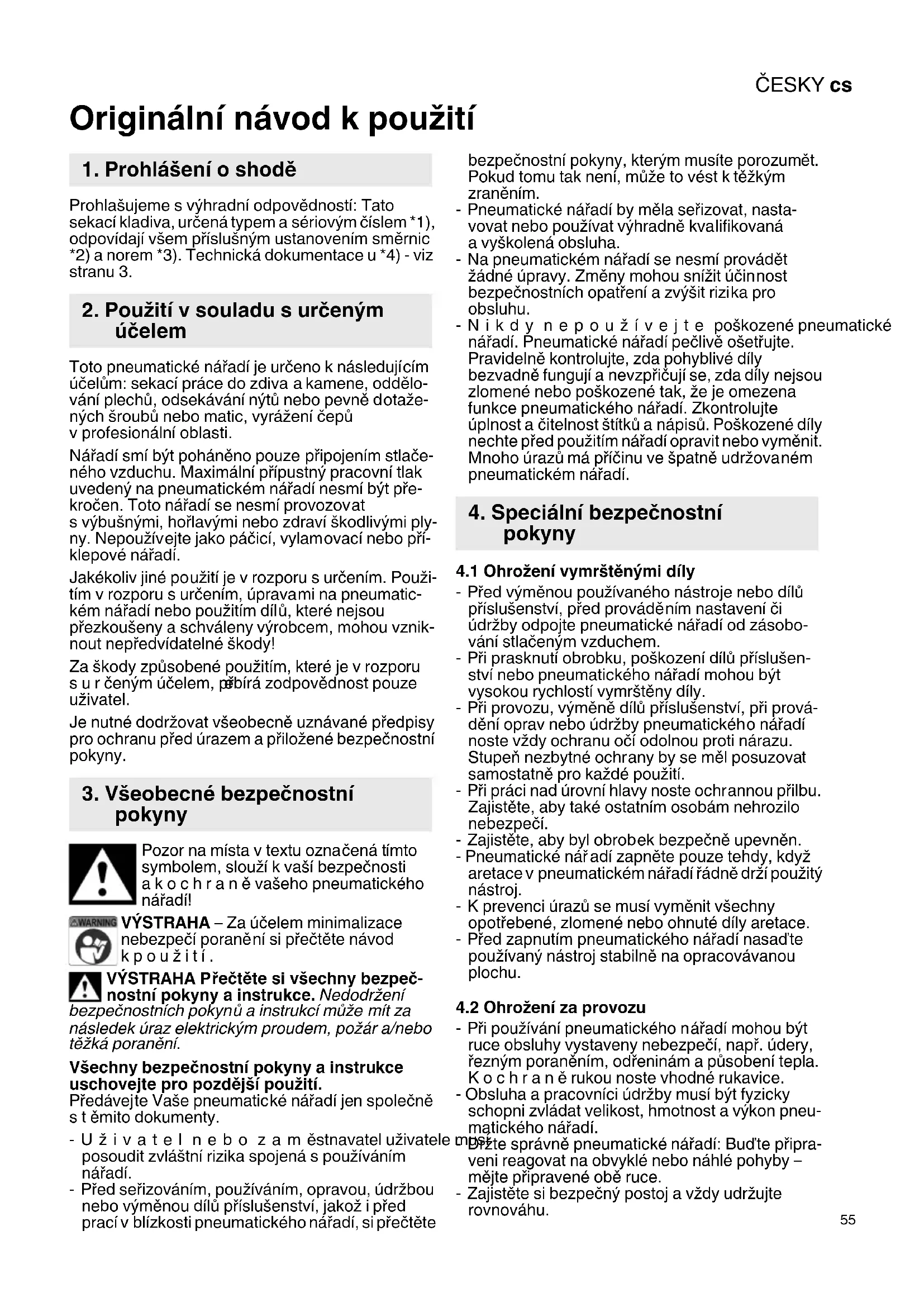

Originální návod k použití Prohlašujeme s výhradní odpovědností: Tato sekací kladiva, určená typem a sériovým číslem *1), odpovídají všem příslušným ustanovením směrnic *2) a norem *3). Technická dokumentace u *4) - viz stranu 3. Toto pneumatické nářadí je určeno k následujícím účelům: sekací práce do zdiva a kamene, oddělo- vání plechů, odsekávání nýtů nebo pevně dotaže- ných šroubů nebo matic, vyrážení čepů v profesionální oblasti. Nářadí smí být poháněno pouze připojením stlače- ného vzduchu. Maximální přípustný pracovní tlak uvedený na pneumatickém nářadí nesmí být pře- kročen. Toto nářadí se nesmí provozovat s výbušnými, hořlavými nebo zdraví škodlivými ply- ny. Nepoužívejte jako páčicí, vylamovací nebo pří- klepové nářadí. Jakékoliv jiné použití je v rozporu s určením. Použi- tím v rozporu s určením, úpravami na pneumatic- kém nářadí nebo použitím dílů, které nejsou přezkoušeny a schváleny výrobcem, mohou vznik- nout nepředvídatelné škody! Za škody způsobené použitím, které je v rozporu surčeným účelem, př ebírá zodpovědnost pouze uživatel. Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny. Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti akochraně vašeho pneumatického nářadí! VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod kpoužití. VÝSTRAHA Přečtěte si všechny bezpeč- nostní pokyny a instrukce. Nedodržení bezpečnostních pokynů ainstrukcí může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte pro pozdější použití. Předávejte Vaše pneumatické nářadí jen společně stěmito dokumenty. -Uživatel nebo zaměstnavatel uživatele musí posoudit zvláštní rizika spojená s používáním nářadí. -Před seřizováním, používáním, opravou, údržbou nebo výměnou dílů příslušenství, jakož i před prací v blízkosti pneumatického nářadí, si přečtěte bezpečnostní pokyny, kterým musíte porozumět. Pokud tomu tak není, může to vést k těžkým zraněním. - Pneumatické nářadí by měla seřizovat, nasta- vovat nebo používat výhradně kvalifikovaná a vyškolená obsluha. - Na pneumatickém nářadí se nesmí provádět žádné úpravy. Změny mohou snížit účinnost bezpečnostních opatření a zvýšit rizika pro obsluhu. -Nikdy nepoužívejte poškozené pneumatické nářadí. Pneumatické nářadí pečlivě ošetřujte. Pravidelně kontrolujte, zda pohyblivé díly bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce pneumatického nářadí. Zkontrolujte úplnost a čitelnost štítků anápisů. Poškozené díly nechte před použitím nářadí opravit nebo vyměnit. Mnoho úrazů má příčinu ve špatně udržovaném pneumatickém nářadí.

4.1 Ohrožení vymrštěnými díly

-Před výměnou používaného nástroje nebo dílů příslušenství, před prováděním nastavení či údržby odpojte pneumatické nářadí od zásobo- vání stlačeným vzduchem. -Při prasknutí obrobku, poškození dílů příslušen- ství nebo pneumatického nářadí mohou být vysokou rychlostí vymrštěny díly. -Při provozu, výměně dílů příslušenství, při prová- dění oprav nebo údržby pneumatického nářadí noste vždy ochranu očí odolnou proti nárazu. Stupeň nezbytné ochrany by se měl posuzovat samostatně pro každé použití. -Při práci nad úrovní hlavy noste ochrannou přilbu. Zajistěte, aby také ostatním osobám nehrozilo nebezpečí. -Zajistěte, aby byl obrobek bezpečně upevněn. - Pneumatické nář adí zapněte pouze tehdy, když aretace v pneumatickém nářadí řádně drží použitý nástroj. - K prevenci úrazů se musí vyměnit všechny opotřebené, zlomené nebo ohnuté díly aretace. -Před zapnutím pneumatického nářadí nasaďte používaný nástroj stabilně na opracovávanou plochu.

4.2 Ohrožení za provozu

-Při používání pneumatického nářadí mohou být ruce obsluhy vystaveny nebezpečí, např. údery, řezným poraněním, odřeninám a působení tepla. Kochraně rukou noste vhodné rukavice. - Obsluha a pracovníci údržby musí být fyzicky schopni zvládat velikost, hmotnost a výkon pneu- matického nářadí. - Držte správně pneumatické nářadí: Buďte připra- veni reagovat na obvyklé nebo náhlé pohyby – mějte připravené obě ruce. -Zajistěte si bezpečný postoj a vždy udržujte rovnováhu.

1. Prohlášení o shodě

3. Všeobecné bezpečnostní

4. Speciální bezpečnostní

-Zabraňte neúmyslnému uvedení nářadí do provozu. Při přerušení zásobování stlačeným vzduchem vypněte pneumatické nářadí vypí- načem. - Používejte pouze maziva doporučená výrobcem. -Během používání a po něm se vyvarujte přímého kontaktu s používaným nástrojem, protože může být horký nebo mít ostré hrany. - Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek, jako jsou ochranné rukavice, ochranný oděv, maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, podle druhu nasazení nářadí snižuje riziko poranění a doporučuje se.

4.3 Ohrožení opakovanými pohyby

-Při práci s pneumatickým nářadím můžete vnímat nepříjemné pocity v rukou, pažích, ramenech, voblasti krku nebo vjiných částech těla. - Pro práci s pneumatickým nářadím zaujměte pohodlný postoj, dbejte na dobrou stabilitu a vyvarujte se nevhodných pozic při držení těla a takových pozic, u kterých je obtížené udržovat rovnováhu. Pracovník obsluhy by měl během prací, které trvají dlouho dobu, měnit držení těla, což může pomoci zabránit únavě anep říjemným pocitům. - Pokud se u pracovníka obsluhy objeví symptomy jako trvalá nevolnost, obtíže, bušení srdce, bolest, mravenčení, hluchota, pálení nebo ztuhlost, neměl by tyto varující signály ignorovat. Měl by tuto skutečnost sdělit zaměstnavateli a konzultovat s odborným lékařem.

4.4 Ohrožení díly příslušenství

-Před upevňováním nebo výměnou používaného nástroje nebo dílu příslušenství odpojte pneuma- tické nářadí od zásobování stlačeným vzduchem. - Používejte pouze příslušenství určené pro toto nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze. -Nikdy nepoužívejte sekáče jako ruční nářadí. Jsou konstruovány pro použití s neotáčivým sekacím pneumatickým nářadím a mají odpovídající tepelnou úpravu. - Nikdy nepoužívejte tupý sekáč, protože práce s ním vyžaduje nadměrně vysoký tlak, což může vést k únavovému poškození nástroje. Tupé nástroje mohou způsobit zesílení vibrací, proto byste měli vždy používat ostré nástroje. -Horké díly příslušenství nikdy nechlaďte ve vodě. Může to způsobit křehkost materiálu a před časné selhání. - Nepoužívejte nasazovaný nástroj jako páku (např. při sekání drážek). Může dojít ke zlomení nebo poškození sekáče. Postupujte při práci po malých kouscích, zabráníte tak uvíznutí nástroje. -Během používání a po něm se vyvarujte přímého kontaktu s používaným nástrojem, protože může být horký nebo mít ostré hrany.

4.5 Ohrožení na pracovišti

- Uklouznutí, zakopnutí nebo pád jsou hlavní příčiny zranění na pracovišti. Všímejte si povrchů, které mohou být používáním pneumatického nářadí kluzké, nezapomeňte, že můžete zakopnout o vzduchovou hadici. -Vneznámém prostředí postupujte opatrně. Mohou zde hrozit skrytá nebezpečí poranění elek- trickým kabelem nebo jinými zásobovacími vede- ními. -Pneumatické nářadí není určeno pro použití ve výbušných atmosférách a není izolované proti kontaktu se zdroji elektrické energie. - Zkontrolujte, zda se na místě, kde chcete vrtat nebo šroubovat, nenachází žádné elektrické, vodovodní nebo plynové vedení (např. pomocí detektoru kovů).

4.6 Ohrožení prachem a párami

- Prach a páry vznikající při používání pneumatic- kého nářadí mohou poškodit zdraví (např. rako- vina, vrozené vady, astma a/nebo dermatitida); je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření. - Posouzení rizika by mělo zahrnovat prach vznika- jící při používání pneumatického nářadí apř ípadný prach v prostředí zvířený používání tohoto nářadí. -Pneumatické nářadí se musí provozovat a jeho údržba provádět podle doporučení uvedených v tomto návodu, aby se uvolňování prachu a par snížilo na minimální možnou úroveň. - Odpadní vzduch se musí odvádět tak, aby se zvíření prachu v prašném prostředí snížilo na mini- mální možnou úroveň. - Vznikají-li prach nebo páry, je hlavním úkolem jejich uvolňování v místě kontrolovat. - Namontované díly nebo díly příslušenství pneu- matického nářadí určené k zachycení, odsávání nebo potlačení vzniku polétavého prachu nebo par by se měly řádně používat a udržovat podle pokynů výrobce. -Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zvýšenému vytváření prachu a par. - Používejte ochranné pracovní pomůcky k ochraně dýchacích cest podle pokynů zaměstnavatele nebo tak, jak to vyžadují předpisy ochrany zdraví.

-Vysoká hlučnost může při nedostatečné ochraně sluchu způ sobit trvalá poškození sluchu, ztrátu sluchu a jiné problémy, jako tinnitus (zvonění, hučení, pískání nebo bzučení v uchu). - Je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření. - Mezi vhodná opatření ke snížení rizika patří použí- vání izolace, jež zabraňuje vzniku zvonivého hluku uobrobků. - Používejte ochranné pracovní pomůcky k ochranu sluchu podle pokynů zaměstnavatele a tak, jak to vyžadují předpisy ochrany zdraví. -Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zvýšení hluč- nosti. -Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zvýšení hluč- nosti.ČESKY cs

- Integrovaný tlumič hluku se nesmí demontovat a musí být v dobrém stavu.

4.8 Ohrožení vibracemi

-Působení vibrací může způsobit poškození nervů a poruchy krevního oběhu v rukách a pažích. -Při práci v chladném prostředí noste teplé oble- čení, vaše ruce musí být teplé a suché. - Pokud zjistíte, že pokožka na prstech nebo rukách znecitlivěla, brní, bolí nebo zbledla, přestaňte s pneumatickým nářadím pracovat, informujte svého zaměstnavatele a konzultujte s lékařem. -Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zesílení vibrací. -Nedržte používaný nástroj volnou rukou, protože to zesiluje působení vibrací. - Nasazené rukojeti držte uprostřed a neposouvejte je až k dorazům. -Vpřípadě betonu vysekávejte sekáči malé kousky, abyste zabránili uvíznutí nástroje. -Každých několik sekund pohybujte s řezným nástrojem od sekáčů. Když zvedáte pneumatické nářadí, abyste změnili jeho polohu, přidržte sekáč. Jinak může dojít k silným vibracím, zvedáte-li pneumatické nářadí za rukojeti. -Nedržte nářadí příliš pevně , ale jistě. Přitom musí zůstat zachovány potřebné reakční síly ruky, neboť riziko vibrací zpravidla roste se zvyšující se silou vynaloženou na držení nářadí.

4.9 Dodatečné bezpečností pokyny

-Stlačený vzduch může způsobit vážná zranění. -Pokud pneumatické nářadí nepoužíváte, před výměnou dílů příslušenství nebo při provádění oprav vždy uzavřete přívod vzduchu, odtlakujte vzduchovou hadici a odpojte pneumatické nářadí od přívodu stlačeného vzduchu. - Proud vzduchu nikdy nesměřujte na sebe nebo jiné osoby. -Uvolněné hadice šlehající okolo mohou způsobit vážná zranění. Vždy proto zkontrolujte, zda nejsou hadice a jejich upevňovací prvky poško- zené a zda se neuvolnily. -Na ruce nesmí být přiváděn studený vzduch. -Upřípojky nástroje nepoužívejte rychlospojky. Jako hadicové přípojky se závitem používejte pouze přípojky z kalené oceli (nebo z materiálu s podobnou odolností proti nárazům). - Používají-li se univerzální otočné spojky (zubové spojky), musí se nasadit aretační kolíky adoporučuje se používat hadicové spojky Whip- check, abyste zajistili ochranu v případě selhání propojení hadice s pneumatickým nářadím nebo vzájemného propojení hadic. -Zajistěte, aby nebyl překročen max. tlak uvedený na pneumatickém nářadí. - Nikdy nenoste pneumatické nářadí za hadici. - Provozujete-li pneumatické nářadí v držáku: nářadí bezpečně upevněte. Ztráta kontroly nad nářadím může způsobit poranění.

4.10 Další bezpečnostní pokyny

-Dodržujte speciální předpisy bezpečnosti práce aprevence úrazů při zacházení s kompresory apneumatickým nářadím. -Zajistěte, aby nebyl překročen maximální přípustný pracovní tlak uvedený v Technických údajích. -Nepřetěžujte toto nářadí – používejte jej pouze v rozsahu výkonu, který je uveden v Technických údajích. - Používejte nezávadná maziva. Zajistěte dosta- tečné větrání pracoviště. Při zvýšeném úběru: nechte pneumatické nářadí zkontrolovat a p říp. opravit. - Nepoužívejte tento nástroj, když nejste soustře- děni. Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s pneumatickým nářadím rozumně. Nářadí nepoužívejte, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití nářadí může vést k vážným poraněním. - Udržujte své pracovní místo čisté a dobře osvět- lené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. -Zajistěte pneumatické nářadí před dětmi. -Neuchovávejte nářadí nechráněné venku nebo ve vlhkém prostředí. -Chraňte pneumatické nářadí, především přípojku stlačeného vzduchu a ovládací prvky, před prachem a nečistotou. Informace v tomto návodu k obsluze jsou označe- ny následovně: Nebezpečí! Varování před nebezpečím úra- zu nebo poškození životního prostř edí. Pozor. Varování před věcnými škodami.

4.11 Symboly na pneumatickém nářadí

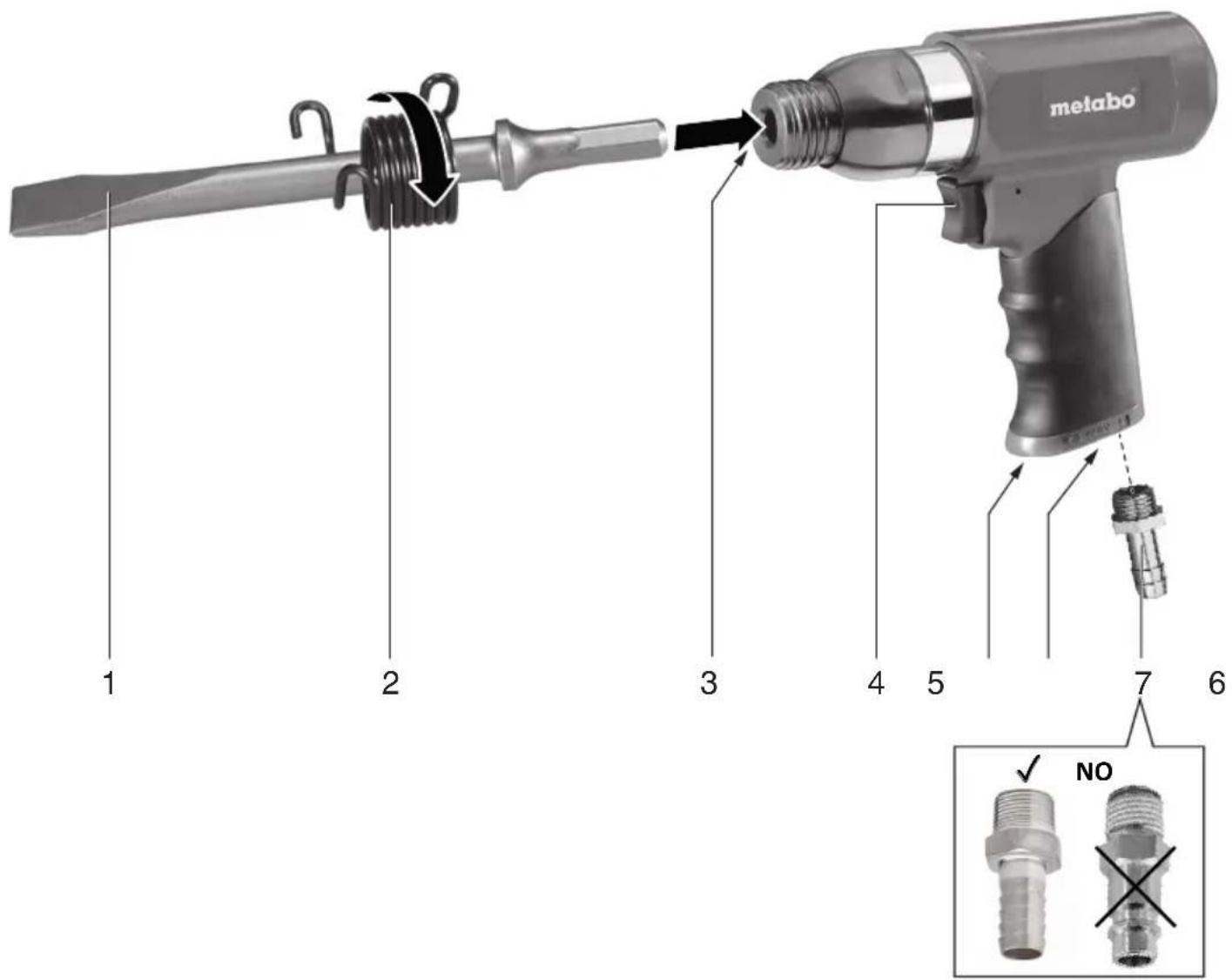

Před zprovozněním si přečtěte návod kobsluze. Noste ochranu očí Noste ochranu sluchu Viz strana 2. 1Sekáč * 2Přídržná pružina (k zajištění sekáče) 3Uložení sekáče 4Spínač (vypínač) 5 Výstup vzduchu s tlumičem hluku 6Přípojka stlačeného vzduchu s filtrem 7 Hadicová přípojka 8 Spona se 2 oušky

• v závislosti na vybavení

6.1 Před prvním uvedením do provozu

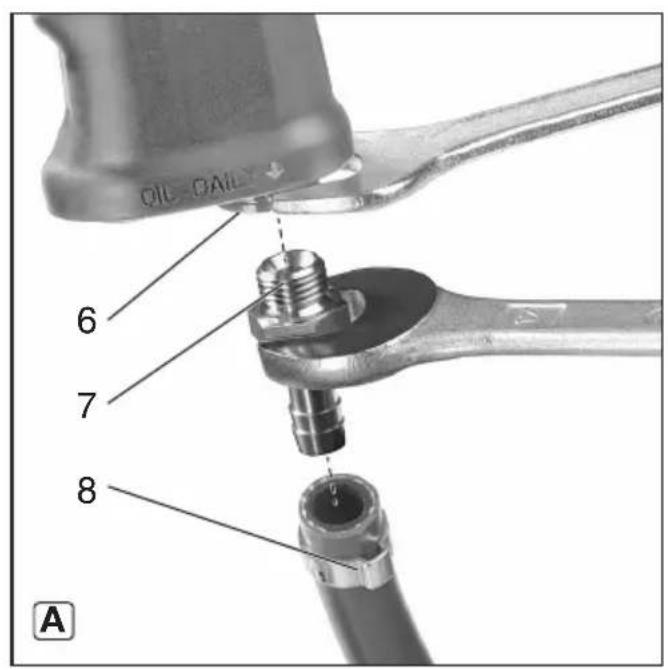

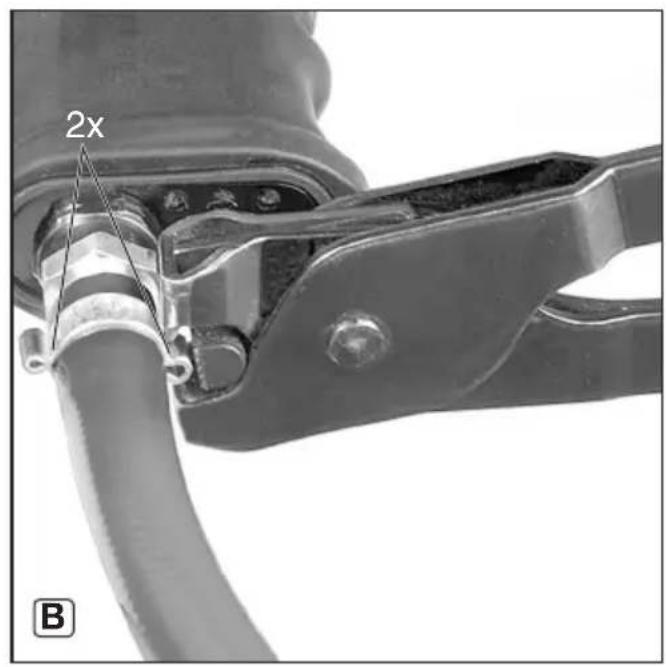

Připravte přípojku stlačeného vzduchu. Nebezpečí! Přímo u přípojky stlačeného vzduchu (6) nepoužívejte rychlospojky. Přiložené fitinky na rychlospojky nikdy nešroubujte přímo na přípojku stlačeného vzduchu (6) – postupujte výhradně tak, že nejdřív přišroubujete hadicovou přípojku (7) na nářadí, a teprve potom připojíte tlakovou vzduchovou hadici. Délka tlakové vzduchové hadice mezi přípojkou stlačeného vzduchu (6) a rychlospojkou musí být alespoň 20 cm. Rychlospojka upevněná příliš blízko nářadí může selhat a zmítající se a kolem dokola bijící tlakové hadice by mohly způsobit vážné úrazy. - Našroubujte přiloženou hadicovou přípojku (7) na přípojku stlačeného vzduchu (6): Přitom zajistěte přípojku stlačeného vzduchu proti otáčení stra- novým klíčem a našroubujte hadicovou přípojku (7) druhým stranovým klíčem. Viz strana 2, obr. A. -Přiloženou sponu se 2 oušky nasuň te na připojo- vanou hadici na stlačený vzduch. -Nasuňte hadici na stlačený vzduch až po doraz na hadicovou přípojku. -Nasuňte sponu se 2 oušky k hadicové přípojce a vhodnými montážními kleštěmi obě ouška zcela sevřete (viz strana 2, obr. B).

6.2 Používání pneumatického nářadí

Chcete-li dosáhnout max. výkonu pneumatického nářadí, používejte vždy pneumatické hadice svnitřním průměrem minimálně 9 mm. Příliš malý vnitřní průměr může výrazně snížit výkon. Pozor. Vedení stlačeného vzduchu nesmí obsahovat kondenzovanou vodu. Pozor. Scílem, aby zůstalo toto nářadí dlou- ho provozuschopné, musí být zásobováno dostatečným množstvím pneumatického oleje. To se může provádět následovně: –Používejte stlačený vzduch obohacený olejovou mlhou, k tomu namontujte mlhovou maznici. – Bez mlhové maznice: Mažte ručně olejem každý den přes přípojku stlačeného vzduchu. Cca 3–5 kapek pneumatického oleje na každých 10 minut při trvalém provozu. Pokud bylo ná řadí několik dnů mimo provoz, ručně aplikujte 5 kapek pneumatického oleje do přípojky stlačeného vzduchu. Pozor. Nenechávejte nástroj běžet naprázdno.

1. Připevněte používaný nástroj: nasaďte přídrž-

nou pružinu (2) na sekáč (1), jak je vyobrazeno (viz strana 2). Nasaďte sekáč do jeho uložení (3) a poté našroubujte přídržnou pružinu (2) až k dorazu na pneumatické nářadí.

2. Nastavte pracovní tlak (měřeno na přívodu

vzduchu při zapnutém pneumatickém nářadí). Maximální přípustný pracovní tlak viz kapitola „Technické údaje“.

3. Připojte pneumatické nářadí k zásobování stla-

5. Zapnutí: Stiskněte spínač (4).

Vypnutí: Uvolněte spínač (4).

Nebezpečí! Před prováděním všech prací na nářadí odpojte přípojku stlačeného vzduchu. Nebezpečí! Údržbu a opravy, které nároč- ností překračují úkony popsané v této kapito- le, smí provádět jen odborníci. - K prevenci usazování prachu a cizích těles naka- pejte každé dvě provozní hodiny několik kapek strojního oleje do uložení sekáče. - Pravidelnou údržbou zajistěte bezpečnost a spolehlivost pneumatického nářadí. - Zkontrolujte dotažení šroubových spojů avpřípadě potřeby je dotáhněte. - Minimálně týdně čistěte filtr v přípojce stlačeného vzduchu. - Doporučujeme zapojit před pneumatické nářadí redukční ventil s odlučovačem vody a mlhovou maznicí. -Při zvýšeném úniku oleje a vzduchu nechte pneu- matické nářadí zkontrolovat a příp. opravit (viz kapitola 9.) -Pravidelně a po každém použití zkontrolujte rych- lost a proveďte jednoduchou kontrolu hladiny vibrací. - Vyvarujte se kontaktu s nebezpečnými látkami usazenými na nářadí. Noste vhodné osobní ochranné pomůcky a vhodnými opatřeními odstraňte nebezpečné látky před prováděním údržby.

Používejte pouze originální příslušenství Metabo. Používejte pouze příslušenství určené pro toto pneumatické nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze. Kompletní nabídku příslušenství najdete na www.metabo.com nebo v katalogu. Nebezpečí! Opravy pneumatického nářadí smí provádět pouze odborníci s použitím origi- nálních náhradních dílů Metabo! Spneumatickým nářadím Metabo vyžadujícím opravu se prosím obraťte na Vaše zastoupení Metabo. Adresy viz www.metabo.com. Seznamy náhradních dílů se můžete stáhnout na adrese www.metabo.com. Řiďte se národními předpisy k ekologické likvidaci a recyklaci vysloužilého pneumatického nářadí, obalů apříslušenství. Nesmí být ohroženy osoby aživotní prostředí.

7. Údržba a ošetřování

10. Ochrana životního prostředíČESKY cs

Vysvětlivky k údajům na straně 3. Změny na základě technického pokroku vyhrazeny.

max. = maximální přípustný pracovní tlak s=počet úderů M = uložení sekáče K=průměr pístu H=zdvih pístu

=průměr hadice (vnitřní) C=připojovací závit A=rozměry: délka x šířka x výška m = hmotnost U uvedených technických údajů je nutno počítat s odpovídajícími tolerancemi (dle příslušných platných norem). Emisní hodnoty Tyto hodnoty umožňují odhadnout emise nářadí a porovnat různá nářadí. V závislosti na podmínkách použití, stavu nářadí nebo použitých nástrojích může být skutečné zatížení vyšší nebo nižší. Při odhadování zohledněte přestávky v práci a fáze nižšího zatížení. Na základě náležitě přizpů- sobených odhadnutých hodnot stanovte ochranná opatření pro uživatele, např. organizační opatření. Vibrace (vážená efekt. hodnota zrychlení; EN 28927):

=emisní hodnota vibrací

=nejistota měření (vibrace) Hladina akustického tlaku (EN ISO 15744)

= nejistota měření Noste ochranu sluchu!
