ПОСІБНИК КОРИСТУВАЧА DMH 30 Set METABO

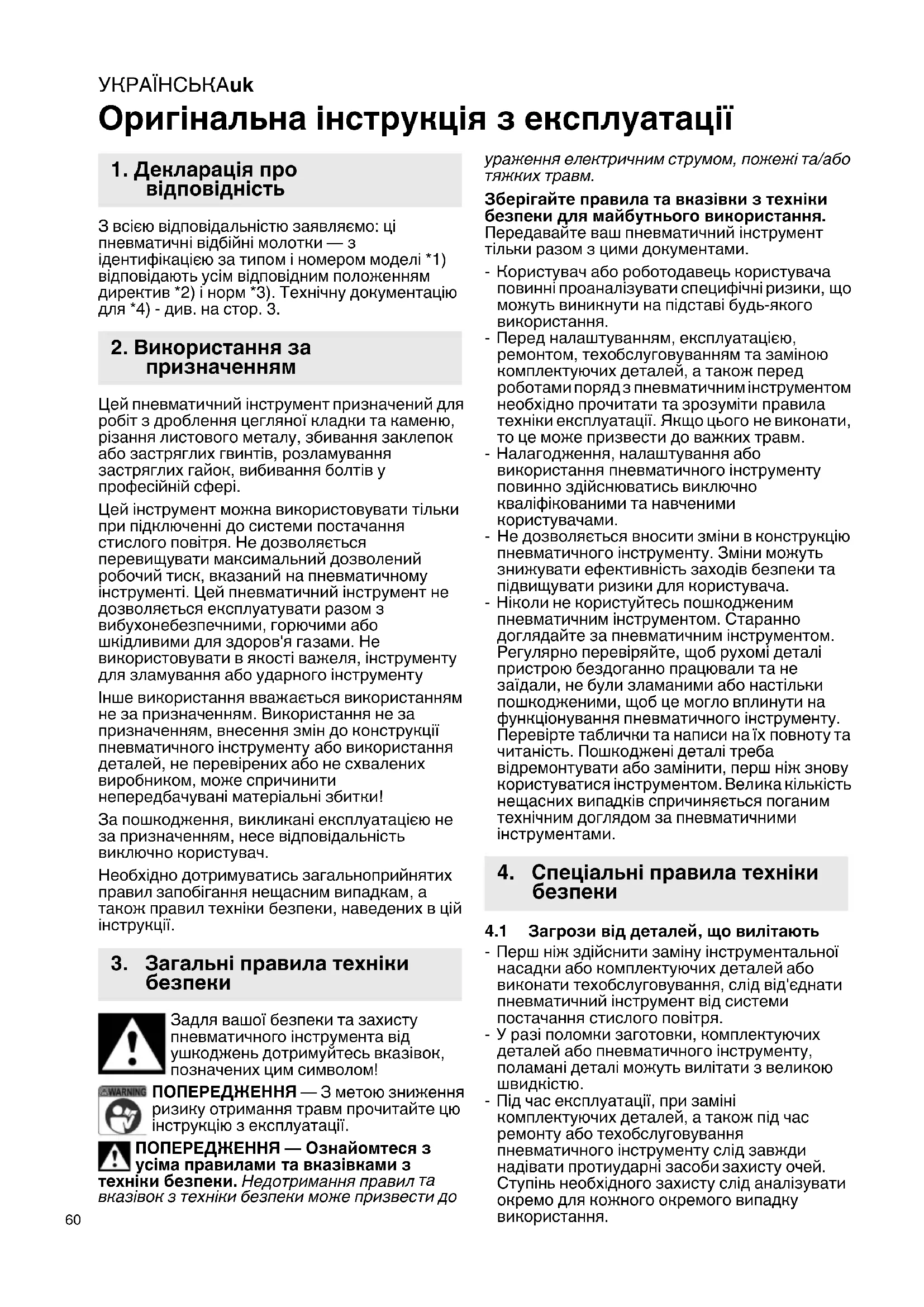

Оригінальна інструкція з експлуатації З всією відповідальністю заявляємо: ці пневматичні відбійні молотки — з ідентифікацією за типом і номером моделі *1) відповідають усім відповідним положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3. Цей пневматичний інструмент призначений для робіт з дроблення цегляної кладки та каменю, різання листового металу, збивання заклепок або застряглих гвинтів, розламування застряглих гайок , вибивання болтів у професійній сфері. Цей інструмент можна використовувати тільки при підключенні до системи постачання стислого повітря. Не дозволяється перевищувати максимальний дозволений робочий тиск, вказаний на пневматичному інструменті. Цей пневматичний інструмент не дозволяється експлуатувати разом з вибухонебезпечними, горючими або шкідливими для здоров'я газами. Не використовувати в якості важеля, інструменту для зламування або ударного інструменту Інше використання вважається використанням не за призначенням. Використання не за призначенням, внесення змін до конструкції пневматичного інструменту або використання деталей, не перевірених або не схвалених виробником, може спричинити непередбачувані матеріальні збитки! За пошкодження, викликані експлуатацією не за призначенням, несе відповідальність виключно користувач. Необхідно дотримуватись загальноприйнятих

запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції. Задля вашої безпеки та захисту пневматичного інструмента від ушкоджень дотримуйтесь вказівок, позначених цим символом! ПОПЕРЕДЖЕННЯ — З метою зниження ризику отримання травм прочитайте цю інструкцію з експлуатації. ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма правилами та вказівками з техніки безпеки. Недотримання правил

вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких травм. Зберігайте правила та вказівки з техніки безпеки для майбутнього використання. Передавайте ваш пневматичний інструмент тільки разом з цими документами. - Користувач або роботодавець користувача повинні проаналізувати специфічні ризики, що можуть виникнути на підставі будь-якого використання. - Перед налаштуванням, експлуатацією, ремонтом, техобслуговуванням та заміною комплектуючих деталей, а також перед роботами поряд з пневматичним інструментом необхідно прочитати та зрозуміти правила техніки експлуатації. Якщо цього не виконати, то це може призвести до важких травм. - Налагодження, налаштування або використання пневматичного інструменту повинно здійснюватись виключно кваліфікованими та навченими користувачами.

Не дозволяється вносити зміни в конструкцію пневматичного інструменту. Зміни можуть знижувати ефективність заходів безпеки та підвищувати ризики для користувача. - Ніколи не користуйтесь пошкодженим пневматичним інструментом. Старанно доглядайте за пневматичним інструментом. Регулярно перевіряйте, щоб рухомі деталі пристрою бездоганно працювали та не заїдали, не були зламаними або настільки пошкодженими, щоб це могло вплинути на функціонування пневматичного інструменту. Перевірте таблички та написи на їх повноту та читаність. Пошкоджені деталі треба відремонтувати або замінити, перш ніж знову користуватися інструментом. Велика кількість нещасних випадків спричиняється поганим технічним доглядом за пневматичними інструментами.

4.1 Загрози від деталей, що вилітають

- Перш ніж здійснити заміну інструментальної насадки або комплектуючих деталей

виконати техобслуговування, слід від'єднати пневматичний інструмент від системи постачання стислого повітря. - У разі поломки заготовки, комплектуючих деталей або пневматичного інструменту, поламані деталі можуть вилітати з великою

- Під час експлуатації, при заміні комплектуючих деталей, а також під час ремонту або техобслуговування пневматичного інструменту слід завжди надівати протиударні засоби захисту очей. Ступінь необхідного захисту слід аналізувати окремо для кожного окремого випадку використання.

3. Загальні правила техніки

4. Спеціальні правила техніки

безпекиУКРАЇНСЬКА uk

- При виконанні робіт вище рівня голови надівайте захисний шолом. Переконайтеся, що для інших осіб також відсутні загрози. - Переконайтеся, що деталь надійно закріплена. - Вмикати пневматичний інструмент дозволяється лише переконавшись, що інструментальна насадка правильно закріплена в пневмоінструменті за допомогою

- Для запобігання травмуванню, будь-які зношені, зламані або зігнуті частини фіксатора необхідно замінити. - Перш ніж увімкнути пневматичний інструмент, міцно притисніть інструментальну насадку до оброблюваної поверхні.

4.2 Загрози під час експлуатації

- Під час використання пневматичного інструменту рукам користувача можуть загрожувати удари, порізи садни та висока температура. Для захисту рук надівайте

- Користувач та персонал техобслуговування повинні бути фізично здатними опанувати розміри, вагу та потужність пневматичного інструменту. - Правильно тримайте пневматичний інструмент: будьте готовими протидіяти звичайним або раптовим рухах - тримайте готовими обидві руки. - Зберігайте стійке положення та завжди тримайте рівновагу. - Запобігайте ненавмисному вмиканню пристрою. У разі переривання подачі стислого повітря, пневмоінструмент слід вимкнути клавішею вмикання/вимикання. - Використовуйте тільки дозволені виробником змащувальні матеріали. - Уникайте прямого контакту з інструментальною насадкою під час використання та після нього, тому що вона може бути гарячою або гострою. - Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Застосування особистого захисного спорядження, як напр., захисних рукавичок, захисного одягу, маски, спецвзуття, що не ковзається або засобів захисту слуху,

від типу та характеру використання пристрою, зменшує ризик травм й тому рекомендується.

4.3 Загрози від рухів, що повторюються

- Під час роботи с пневмоінструментом можуть спостерігатись неприємні відчуття у долонях, руках, плечах, в області шиї або в інших частинах тіла. - Для роботи з пневмоінструментом прийміть комфортне положення, слідкуйте за надійним утримуванням та уникайте несприятливих положень або таких, в яких важко утримувати рівновагу. Під час тривалої роботи користувач повинен змінювати положення тулуба, що допоможе уникнути неприємних відчуттів та стомленості. - Якщо у користувача спостерігаються такі симптоми, як тривале нездужання, ускладнення, підвищене серцебиття, болі, поколювання, глухота, печія або оніміння, то ці ознаки не можна ігнорувати. Користувач повинен повідомити про це свого роботодавця та проконсультуватись у кваліфікованого

- Перш ніж закріпити або замінити інструментальну насадку або комплектуючу деталь, від'єднайте пневмоінструмент від системи подачі стислого повітря. - Використовуйте тільки такі комплектуючі деталі, які призначені для цього пневмоінструменту та відповідають вимогам і характеристикам з цієї інструкції з експлуатації. - Заборонено використовувати зубило як важіль. Вони спеціально розроблені для використання в необертових, ударних пневмоінструментах і відповідним чином термічно оброблені. - Заборонено використовувати тупі зубила, оскільки вони вимагають надмірного тиску, що може спричинити розламування матеріалу від втоми. Тупі інструменти можуть стати причиною підвищеної вібрації, тому необхідно завжди використовувати гострі інструментальні насадки. - Заборонено охолоджувати приладдя у воді. Це може призвести до крихкості та передчасного виходу з ладу. - Заборонено використовувати інструментальну насадку як важіль (наприклад, для дроблення), оскільки це може призвести до поломки або пошкодження зубила. Працювати необхідно з невеликими частинами, щоб запобігти застряганню. - Уникайте прямого контакту

інструментальною насадкою під час використання та після нього, тому що вона може бути гарячою або гострою.

4.5 Загрози на робочому місці

- Основними причинами травмування є зісковзування, спотикання та падіння. Стежте за поверхнями, які через використання пневмоінструменту можуть стати слизькими, та пам'ятайте про загрозу спіткнутися через повітряний шланг.

пересувайтесь у невідомому навколишньому просторі. Там можуть існувати приховані загрози викликані силовим кабелем або іншими лініями живлення. - Пневмоінструмент не призначений для використання у вибухонебезпечних атмосферах та не ізольований від контакту з електричними джерелами струму. - Переконайтеся, що в місці проведення робіт не проходять лінії електро-, водо- і газопостачання (наприклад, за допомогою металошукача).УКРАЇНСЬКАuk

- Пил та пара, що утворюються під час використання пневмоінструменту можуть спричинити погіршення стану здоров'я (як наприклад, рак, вроджені дефекти, астма та/ або дерматити); тому необхідно обов'язково провести аналіз ризиків щодо цих загроз та реалізувати відповідні механізми врегулювання. - При аналізі ризиків необхідно враховувати як пил, що утворюються під час використання пневмоінструменту, так й можливо вже існуючий пил, який циркулює навкруги. - Щоб скоротити утворення пилу та парів до мінімуму, пневматичний інструмент слід експлуатувати та технічно обслуговувати згідно рекомендацій, що містяться в чинному керівництві. - Відпрацьоване повітря слід відводити так, щоб скоротити до мінімуму завихрення пилу

середовищі, насиченому пилом. - У разі утворення пилу та парів, головне завдання полягає у тому, щоб контролювати їх локальне утворення. - Усі навісні деталі або споряддя пневматичного інструменту, які передбачені для збирання, відсмоктування або для зменшення розповсюдження летючого пилу або парів повинні бути належним чином встановлені та обслуговуватись згідно вказівок виробника

- Витратні матеріали та інструментальну насадку слід підбирати згідно рекомендацій чинного керівництва, технічно обслуговувати та міняти, щоб уникнути непотрібного підвищення утворення пилу та парів. - Користуйтесь спорядженням для захисту дихальних шляхів згідно інструкцій Вашого роботодавця або згідно вимог з охорони праці та здоров'я.

4.7 Загрози спричинені шумом

- При недостатньому захисті органів

вплив високого рівня шуму може викликати тривале погіршення слуху, втрату слуху та інші проблеми, як напр. тинітус (дзвін, шум, свист або гудіння у вухах). - Необхідно провести аналіз ризиків щодо таких загроз та реалізувати придатні механізми регулювання. - До механізмів регулювання, які підходять для зниження ризиків відносяться такі заходи, як використання звукоізоляційних матеріалів для уникнення дзвінкого шуму, що утворюється під час обробки заготовки. - Користуйтесь спорядженням для захисту органів слуху згідно інструкцій Вашого роботодавця та згідно вимог з охорони праці та здоров'я. - Щоб уникнути непотрібного підвищення рівня шуму, пневматичний інструмент слід експлуатувати та технічно обслуговувати згідно рекомендацій, що містяться в

керівництві. - Витратні матеріали та інструментальну насадку слід підбирати згідно рекомендацій чинного керівництва, технічно обслуговувати та міняти, щоб уникнути непотрібного збільшення рівня шуму. - Не дозволяється знімати вбудований глушник і він повинен бути у задовільному робочому

4.8 Загрози спричинені вібрацією

- Вплив вібрації може спричиняти порушення нервової системи та порушення циркуляції крові у долонях та руках. - При роботах у холодному середовищі надягайте теплий одяг та тримайте долоні у теплі та сухими. - Якщо Ви виявили, що шкіра на пальцях або долонях заніміла, пощипує, болить або стала білого кольору, припиніть працювати пневматичним інструментом, повідомте про це Вашого працедавця та проконсультуйтесь з

- Щоб уникнути непотрібного підвищення рівня вібрації, пневматичний інструмент слід експлуатувати та технічно обслуговувати згідно рекомендацій, що містяться в чинному керівництві. - Не притримуйте інструментальну насадку вільною рукою, оскільки це посилює вібрацію. - Тримайте прикріплені рукоятки посередині та не допускайте натискання їх до упору. - При роботі з бетоном використовуйте дробарки, щоб подрібнювати на матеріал дрібні шматки для запобігання заклинюванню інструменту. - Переміщуйте ріжучий інструмент дробарки кожні кілька секунд. Зупиніть дробарку при підніманні пневматичного інструменту для зміни його положення, інакше при підніманні пневмоінструменту за рукоятки, можуть виникнути сильні вібрації. - Тримайте пневматичний інструмент не занадто міцно але надійно за рукоятку з дотриманням необхідної сили реакції рук, оскільки ризик виникнення вібрації збільшується разом із збільшенням зусилля

4.9 Додаткові вказівки з техніки безпеки

- Стисле повітря може спричиняти серйозні

- Коли пневмоінструмент не використовується, то перед заміною комплектуючих деталей або перед проведенням ремонтних робіт необхідно завжди перекривати подачу стислого повітря, видалити повітря з повітряного шлангу та від

пневмоінструмент від системи подачі стислого

- Ніколи не направляйте повітряний потік на себе або на інших осіб. - Шланги, які під тиском кидає в різні боки, можуть спричиняти серйозні травми. Тому завжди перевіряйте, чи не пошкоджені шланги та їх елементи кріплення та чи не прослаблені

- Холодне повітря слід відводити від рук. - Не використовуйте на вхідному отворі інструменту швидкозатискні муфтові з'єднання. Для шлангових з'єднувань зУКРАЇНСЬКА uk

різьбою використовуйте лише з'єднання із загартованої сталі (або з матеріалу з аналогічною ударною міцністю). - Якщо використовуються універсальні поворотні з'єднувальні муфти (кулачкові муфти), необхідно використовувати фіксуючі штифти а також шлангові запобіжники Whipcheck, щоб забезпечити захист на випадок, якщо з'єднання шлангу з пневмоінструментом або з іншими шлангами буде порушено.

Необхідно забезпечити, щоб на пневмоінструменті не перевищувався вказаний максимальний тиск. - Ніколи не тримайте пневматичні інструменти

- При експлуатації пневмоінструменту з тримачем: надійно закріпіть пневмоінструмент. Втрата контролю може призвести до травм.

4.10 Додаткові правила техніки безпеки

- При потребі дотримуйтеся спеціальних приписів з охорони праці або правил із запобігання нещасним випадкам

поводженні з компресорами та пневматичними інструментами. - Забезпечте, щоб не перевищувався вказаний у технічних характеристиках максимальний

- Не перевантажуйте інструмент - використовуйте це інструмент лише у діапазоні потужності вказаному у Технічних характеристиках. - Не використовуйте сумнівні змащувальні матеріали. Забезпечте достатню вентиляцію робочого місця. При підвищених викидах: перевірити пневматичний інструмент та

відремонтувати. - Не користуйтесь цим інструментом, якщо не можете сконцентруватись. Будьте уважним, слідкуйте за тим, що ви робите, та будьте обережними під час роботи з пневмоінструментом. Не користуйтеся інструментом, якщо ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні інструментом може призвести до серйозних травм. - Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. - Тримайте пневматичні інструменти подалі від

- Не зберігайте інструмент на відкритій місцевості або у вологих приміщеннях без відповідного захисту. - Захищайте пневмоінструмент, особливо штуцер стислого повітря та елементи керування від пилу та бруду. Інформація позначена в цій інструкції з експлуатації таким чином: Небезпека! Попередження про небезпеку травмування або шкоди для

Увага! Попередження про можливі матеріальні збитки.

4.11 Символи на пневмоінструменті

Перед початком роботи прочитати інструкцію з використання. Використання захисних окулярів Використання захисту органів слуху Див. стор.2.

2 Стопорна пружина (для фіксації зубила) 3 Затискач зубила 4 Вимикач (Вмк./Вимк.) 5 Повітряний вихід з глушником 6 З'єднання для стислого повітря з фільтром 7 Штуцер для шланга 8 Хомут з 2 вушками

• залежно від комплектації

6.1 Перед першою експлуатацією

Приготувати з'єднання для стислого повітря. Небезпека! Не використовуйте безпосередньо на з'єднанні для стислого

швидкозатискне муфтове з'єднання (6). Ніколи не загвинчуйте з'єднувальні деталі з комплекту для швидкозатискних муфтових з'єднань безпосередньо у з'єднання для стислого повітря (6) - загвинчуйте штуцер для шланга (7) у пристрій а вже до нього під'єднуйте шланг стислого повітря. Довжина шлангу стислого повітря між штуцером для шланга (6) та швидкозатискним муфтовим

повинна складати мінімум 20 см. Швидкозатискне муфтове з'єднання розташоване дуже близько до пристрою може відмовити, і шланги, що розгойдуються у різні сторони можуть нанести дуже серйозні травми. - Накрутіть штуцер для шланга з комплекту (7) на з'єднання для стислого повітря (6): при цьому з'єднання для стислого повітря слід

від прокручування вилковим ключем а другим вилковим ключем накручувати штуцер для шланга (7). Див. стор. 2, мал. А. - Насуньте затискувальний хомут з 2 вушками на шланг стислого повітря, що під'єднується. - Насуньте до упору шланг стислого повітря на штуцер для шланга. - Пересуньте затискувальний хомут з 2 вушками до місця приєднання шланга та

до кінця обидва вушка хомута за допомогою плоскогубців (див. стор. 2, мал. В).

6. ЕксплуатаціяУКРАЇНСЬКАuk

6.2 Використання пневмоінструменту

Для досягнення максимальної потужності пневмоінструменту використовуйте пневматичні шланги з внутрішнім діаметром мінімум 9 мм. Занадто малий внутрішній діаметр може суттєво зменшувати потужність. Увага! В трубопроводі стислого повітря не повинно бути конденсату. Увага! Для того, щоб цей інструмент тривалий час залишався працездатним його необхідно змащувати достатньою кількістю оливи для пневмоінструментів. Це може здійснюватись таким чином: – Подача збагаченого оливою стислого повітря шляхом встановлення розпилювача оливи. – Без розпилювача оливи: щоденне змащування оливою через з'єднання для стислого повітря. При тривалому використанні додавати 3-5 крапель оливи для пневмоінструментів через кожні 10 хвилин

Якщо інструментом не працювали кілька днів поспіль, то у з'єднання для стислого повітря слід додати біля 5 крапель оливи для пневмоінструментів. Увага! Заборонено користуватись інструментом у режимі холостих обертів протягом тривалого часу.

1. Встановлення інструментальної насадки:

встановіть стопорну пружину (2) на зубило (1), як показано на малюнку (див. сторінку 2). Вставте зубило в затискач (3) після чого нагвинтіть стопорну пружину (2) на пневмоінструмент до упору.

2. Налаштувати робочий

тиск (вимірюється на впускному отворі повітря при увімкнутому пневмоінстументі). Максимально дозволений робочий тиск див. у розділі «Технічні характеристики».

3. Під'єднайте пневмоінструмент до системи

постачання стислого повітря.

4. Встановіть зубило на поверхню об’єкту, що

5. Увімкнення: натиснути вимикач (4).

Вимкнення: відпустити вимикач (4)

Небезпека! Перед будь-якими роботами на інструменті від'єднати з'єднання зі стислим повітрям. Небезпека! Описані в цьому розділі роботи з технічного обслуговування і ремонту дозволяється виконувати тільки

- Для запобігання накопичуванню пилу і сторонніх часток кожні 2 години додавайте кілька крапель машинної оливи в затискач

- Забезпечуйте надійність пневмоінструменту

регулярного техобслуговування. - Перевірити міцність положенні різьбових з'єднань, у разі потреби затягнути. - Фільтр у з'єднанні для стислого повітря слід очищувати щотижнево. - Рекомендується встановити перед пневматичним інструментом редуктор з водовіддільником та оливницю. - При підвищеному викиді оливи та повітря: перевірити пневматичний інструмент та можливо відремонтувати. (Див. розділ 9.) - Регулярно, а також після кожного використання перевіряйте частоту обертання та рівень вібрації. - Уникайте контактів з небезпечними субстанціями, які осіли на інструменті. Носіть придатні засоби індивідуального захисту та видаляйте небезпечні субстанції шляхом придатних заходів перед техобслуговуванням.

Використовуйте тільки оригінальне приладдя Metabo. Використовуйте тільки такі комплектуючі деталі, які призначені для цього пневмоінструменту та відповідають вимогам і параметрам цієї інструкції з експлуатації. Повний асортимент приладдя див. на сайті www.metabo.com або в каталозі. Небезпека! Ремонт пневмоінструменту дозволяється виконувати тільки спеціалістам! Для ремонту пневмоінструменту Metabo звертайтесь до регіонального представництва Metabo. Адреси див. на сайті www.metabo.com. Списки запасних частин можна завантажити на сайті www.metabo.com. Дотримуйтеся національних правил безпечної утилізації і переробки відпрацьованих пневматичних інструментів, пакувальних матеріалів і приладдя. Для людей та навколишнього середовища не повинно виникати загроз. Пояснення до даних, наведених на стор. 3. Залишаємо за собою право на технічні зміни.

max. = дозволений максимальний робочий

s=кількість ударів M=затискач зубила K=діаметр поршня H=хід поршня

= діаметр шлангу (внутрішній)

7. Технічне обслуговування і

11. Технічні характеристикиУКРАЇНСЬКА uk

C=з’єднувальна різьба A=розміри: довжина х ширина х висота m=вага На вказані технічні характеристики поширюються допуски, передбачені чинними стандартами. Значення емісії шуму Ці значення дозволяють оцінювати і порівнювати емісію шуму різних інструментів. Залежно від умов експлуатації, стану інструмента або робочих інструментів фактичне навантаження може бути вище або нижче. Для оцінки зразкового рівня емісії враховуйте перерви в роботі та фази роботи зі зниженим (шумовим) навантаженням. Визначте перелік організаційних заходів щодо захисту користувача з урахуванням тих чи інших значень емісії шуму.

(середнє ефективне значення прискорення; EN 28927):

=коефіцієнт похибки вимірювання

Рівень шуму (EN ISO 15744)

=рівень звукового тиску

=рівень звукової потужності

= коефіцієнт похибки вимірювання Використовуйте захисні навушники! UK Symbol und Adresse
