| Produkttyp | Druckluftmeißelhammer |
| Marke | Metabo |
| Modell | DMH 30 Set |
| Bestimmungsgemäße Verwendung | Meißeln in Mauerwerk und Stein, Schneiden von Blechen, Trennen von festgerosteten Nieten oder Schrauben, Sprengen von Muttern, Lösen von Achsen |
| Antrieb | Druckluft |
| Maximal zulässiger Betriebsdruck | Den auf dem Werkzeug angegebenen Wert nicht überschreiten (siehe technische Daten) |
| Erforderliche Luftmenge | Schlauch mit Innendurchmesser von mindestens 9 mm empfohlen |
| Werkzeugaufnahme | Ja, mit Haltefeder |
| Schalter | Ein/Aus |
| Luftauslass mit Schalldämpfer | Ja |
| Druckluftanschluss | Mit Gewinde, Schlauchanschluss beiliegend |
| Schmierung | Druckluftöl empfohlen, 3 bis 5 Tropfen pro 10 Minuten Dauerbetrieb |
| Regelmäßige Wartung | Reinigung des Filters am Druckluftanschluss mindestens einmal pro Woche, Schmierung alle 2 Betriebsstunden |
| Sicherheit | Schutzbrille, Gehörschutz, geeignete Handschuhe, Gehörschutz ist obligatorisch |
| Mitgeliefertes Zubehör | Meißel, Haltefeder, Meißelhalter, Schlauchanschluss, 2-Ohr-Schelle |
| Reparierbarkeit | Original Metabo-Ersatzteile, Reparatur durch Fachpersonal |
| Umweltschutz | Entsorgung gemäß nationalen Vorschriften |
Häufig gestellte Fragen - DMH 30 Set METABO
Benutzerfragen zu DMH 30 Set METABO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hammer kostenlos im PDF-Format! Finden Sie Ihr Handbuch DMH 30 Set - METABO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DMH 30 Set von der Marke METABO.
BEDIENUNGSANLEITUNG DMH 30 Set METABO
de Originalbetriebsanleitung 4
en Original instructions 9

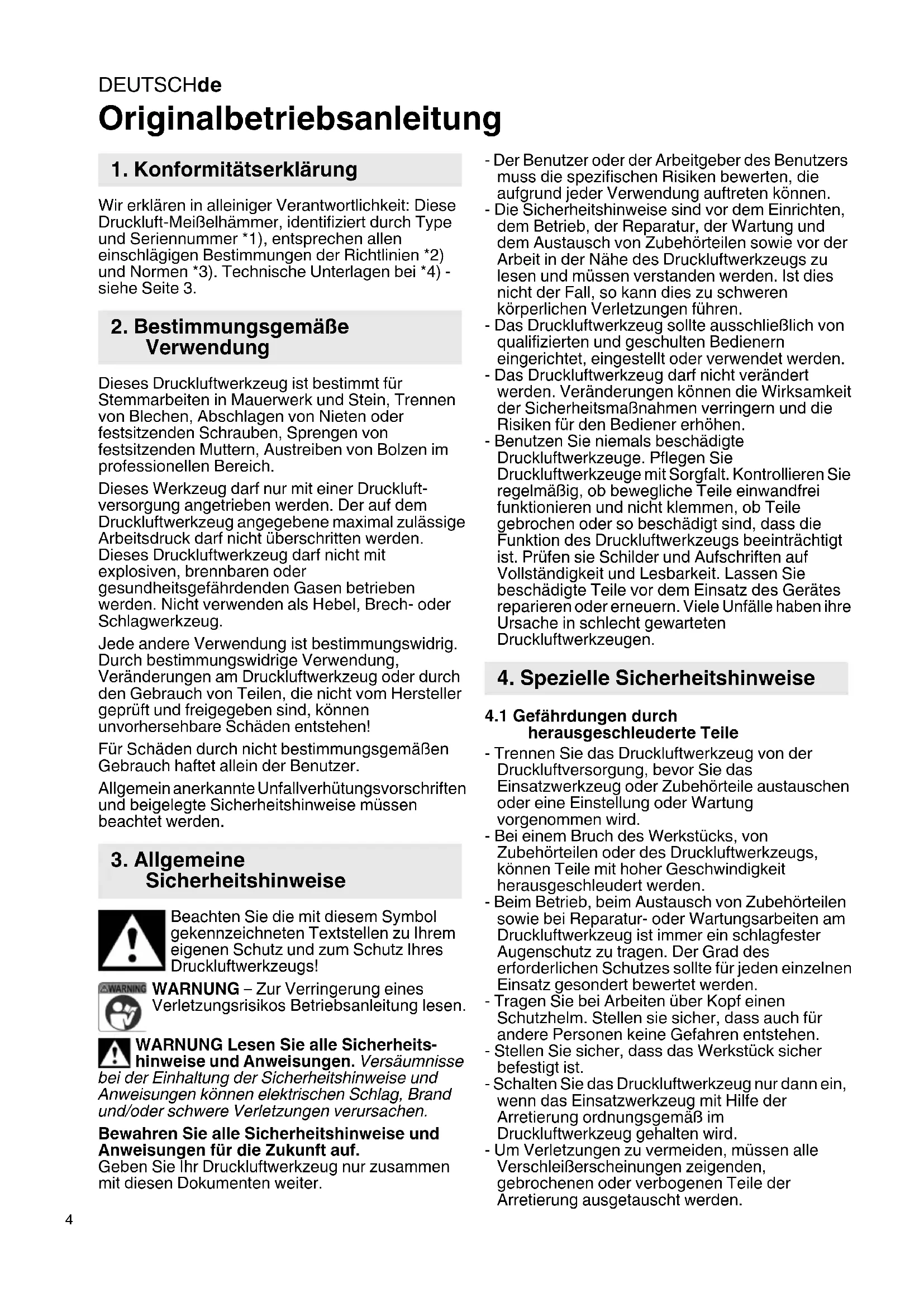

Originalbetriebsanleitung
1. Konformitätserklarung
Wir erklaren in alleiniger Verantwortlichkeit: Diese Druckluft-Meibelhammer, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlagigen Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 4) - siehe Seite 3.
2. Bestimmungsgemäß Verwendung
Dieses Druckluftwerkzeug ist bestimmt für Stemmarbeiten in Mauerwerk und Stein, Trennen von Blechen, Abschlagen von Nieten oder festsitzenden Schrauben, Sprengen von festsitzenden Muttern, Austreiben von Bolzen im professionellen Bereich.
Dieses Werkzeugarf nur mit einer DrucklUTFersorgung angetrieben werden. Der auf dem DrucklUTFwerkzeug angegebene maximal zulässige Arbeitsdruckarf nicht übersritten werden. Dieses DrucklUTFwerkzeugarf nicht mit explosiven, brennbaren oder gesundheitsgeführenden Gasen betrieben werden. Nicht verwenden als Hebel, Brech- oder Schlagwerkzeug.
Jede andere Verwendung ist bestimmungswidrig.
Durch bestimmungswidrige Verwendung,
Veränderungen am Druckluftwerkzeug oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freilegegeben sind, können
unvorhersehbare Schäden entstehen!
Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.
Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.
3. Allgemeine Sicherheitshinweise
Beachten Sie die mit diesen Symbol gekennzeichneten Textstellen zu ihrem eigenen Schutz und zum Schutz Ihr des Druckluftwerkzeugs!
WARNING - Zur Verringerung eines
Verletzungsrisikos Betriebsanleitung lessen.
WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse
bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Geben Sie Ihr Druckluftwerkzeug nur zusammen mit diesen Dokumenten weiter.
- Der Benutzer oder der Arbeitgeber des Benutzers muss die spezifischen Risiken bewerteten, die aufgrund jeder Verwendung auftreten konnen.
Die Sicherheitschinweise sind vor dem Einrichten, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen sowie vor der Arbeit in der Höhe des Druckluftwerkzeugs zu lesen und müssen verstanden werden. Ist dies nicht der Fall, so kann dies zu schweren körperlichen Verletzungen führen. - Das Druckluftwerkzeug sollte ausschließlich von qualifizierten und geschulten Bediernern eingerichtet, eingestellt oder verwendet werden.
- Das Druckluftwerkzeugarf nicht verändert werden. Veränderungen konnen die Wirksamkeit der Sicherheitsmaßnahmen verringn und die Risiken fur den Bediener erhöhen.
- Benutzen Sie niemals beschädigte Druckluftwerkzeuge. Pflege Sie Druckluftwerkzeuge mit Sorgfalt. Kontrollieren Sie regelmäßig, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Druckluftwerkzeugs beeinträchtigt ist. Prufen sie Scholder und Aufschriften auf Vollständigkeit und Lesbarkeit. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren oder erneuern. Viele Unfälle haben ihre Ursache in schlecht gewarteten Druckluftwerkzeugen.
4. Spezielle Sicherheitshinweise
4.1 Gefährdungen durch herausgeschleuderte Teile
- Trennen Sie das Druckluftwerkzeug von der Druckluftversorgung, bevor Sie das Einsatzwerkzeug oder Zubehörteile austauschen oder eine Einstellung oder Wartung vorgenommen wird.
- Bei einem Bruch des Werkstücks, von Zubehörteilen oder des Druckluftwerkzeugs, können Teile mit hoher Geschwindigkeit herausgeschleudert werden.
- Beim Betrieb, beim Austausch von Zubehörteilen sowie bei Reparatur- oder Wartungsarbeiten am Druckluftwerkzeug ist immer ein schlagfester Augenschutz zu tragen. Der Grad des erforderlichen Schutzes sollte für jeder einzeln Einsatz gesondert bewertet werden.
- Tragen Sie bei Arbeiten über Kopf einen Schutzhelm. Stellen sie sicher, dass auch für andere Personen keine Gefahren entstehen.
- Stellen Sie sicher, dass das Werkstück sicher befestigt ist.
- Schalten Sie das Druckluftwerkzeug nur dann ein, wenn das Einsatzwerkzeug mit Hilfe der Arretierung ordnungsgemäß im Druckluftwerkzeug gehalten wird.
-
Um Verletzungen zu vermeiden, müssen alle Verschleibersscheinungen zeigenden, gebrochenen oder verbogenen Teile der Arretierung ausgetauscht werden.
-
Setzen Sie das Einsatzwerkzeug fest auf der zu bearbeitenden Oberfläche auf, bevor Sie das Druckluftwerkzeug einschalten.
4.2 Gefährdungen im Betrieb
- Beim Einsatz des Druckluftwerkzeugs konnen die Hände des Bedieners Gefährdungen wie z. B. Schlagen, Schnitten, Abschüfungen und Wärme ausgesetzt sein. Tragen Sie geeignete Handschuhe zum Schutz der Hände.
- Der Bediener und das Wartungspersonal mönen physisch in der Lage sein, die Grübe, das Gewicht und die Leistung des Druckluftwerkzeugs zu beherrschen.
- Halten Sie das Druckluftwerkzeug richtig: Seien Sie bereit, den üblichen oder plottlichen Bewegungen entgegenzuwirken - halten Sie beiden Höhe bereit.
- Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Bei einer Unterbrechung der Luftversorgung, das Druckluftwerkzeug am Ein-/Ausschalter ausschalten.
- Verwenden Sie nur die vom Hersteller empfohlenen Schmiermittel.
- Vermeiden Sie direkten Kontakt mit dem Einsatzwerkzeug während und nach der Benutzung, weil es heißt oder scharfkantig sein kann.
- Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Schutzhandschuhe, Schutzkleidung, Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Gerätes, verringgert das Risiko von Verletzungen und wird empfohlen.
4.3 Gefährdungen durch wiederholte Bewegungen
- Beim Arbeiten mit dem Druckluftwerkzeug können unangenehme Empfindungen in den Handen, Armen, Schultern, im Halsbereich oder an anderen Körperteilen auftreten.
- Nehmen Sie für die Arbeit mit dem Druckluftwerkzeug eine bequeme Stellung ein, achten Sie auf sicheren Halt und vermeiden Sie ungünstige Positionen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten. Der Bediener soll während lang dauernder Arbeiten die Körperhaltung verändern, was himself kann, Unannehmlichkeiten und Ermüdung zu vermeiden.
- Falls beim Bediener Symptome wie z. B. andauerndes Unwohlsein, Beschwerden, Pochen, Schmerz, Kribbeln, Taubheit, Brennen oder Steifheit auftreten, sollen den diese warnenden Anzeichen nicht ignoriert werden. Der Bediener sollte diese seinem Arbeitgeber mitteilen und einen qualifizierten Arzt konsultieren.
4.4 Gefährdungen durch Zubehörteile
-
Trennen Sie das Druckluftwerkzeug von der Luftversorgung, bevor das Einsatzwerkzeug oder Zubehörteil befestigt oder gewechselt wird.
-
Verwenden Sie nur Zubehör, das für diese Gerät bestimmt ist und die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.
- Verwenden Sie die Meißel niemals als Handwerkzeug. Sie sind speziell für den Einsatz in nicht drehenden, schlagenden Druckluftwerkzeugen ausgelegt und entsprechend wärmebehandelt.
- Verwenden Sie niemals stumpfe Meißel, Denn für diese ist übermöbig viel Druck erforderlich, und es kann zu Ermüduungsbrückenkommen. Stumpfe Werkzeuge können zur Verständung der Schwingungen führen, weshalb stets scharfe Einsatzwerkzeuge verwendet werden sollenen.
- Kühlen Sie niemals heiBe Zubehörteile in Wasser ab. Dies kann zu Sprädigkeit und vorzeitigem Versagen führen.
- Das Einsatzwerkzeug nicht als Hebelsmissbrauchen (z. B. zum Stemmen) Meißelbruch oder Beschädigung kann die Folge sein. Arbeiten Sie in kleinen Teilstücken um ein Steckenbleiben zu vermeiden.
- Vermeiden Sie direkten Kontakt mit dem Einsatzwerkzeug während und nach der Benutzung, weil es heißt oder scharfkantig sein kann.
4.5 Gefährdungen am Arbeitsplatz
Ausrutschen, Stolpern und Stürzen sind Hauptgrunde für Verletzungen am Arbeitsplatz. Achten Sie auf Oberflächen, die durch den Gebrauch des Druckluftwerkzeugs rutschig geworden sein konnen, und auf durch den Luftschlauch bedingte Gefährdungen durch Stolpern.
- Gehen Sie in unbekannten Umgebungen mit Vorsicht vor. Es konnen versteckte Gefährdungen durch Stromkabel oder sonstige Versorgungsleitungen gegeben sein.
- Das Druckluftwerkzeug ist nicht zum Einsatz in explosionsgeführdeten Atmosphären bestimmt und nicht gegen den Kontakt mit elektrischen Stromquellen isoliert.
- Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasseroder Gasleitungen befinden (z.B. mit Hilfe eines Metalsuchgerätes).
4.6 Gefährdungen durch Staub und Dämpfe
Die beim Einsatz des Druckluftwerkzeugs entstehenden Stäube und Dämpfe konnen gesundheitliche Schäden (wie z. B. Krebs, Geburtsfehler, Asthma und/oder Dermatitis) verursachen; es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und geeignete Regelungsmechanismen umzusetzen.
- In die Risikobewertung sollen den bei der Verwendung des Druckluftwerkzeugs entstehende Staub und der damit möglicherweise aufwirbelnde vorhandene Staub einbezogen werden.
- Das Druckluftwerkzeug ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um die Freisetzung von
DEUTSCHde
Staub und Dämpfen auf ein Mindestmaß zu reduzieren.
Die Abluft ist so abzuführen, dass die Aufwirbelung von Staub in einer staubgefällten Umgebung auf ein Mindestmaß reduziert wird.
- Falls Staub oder Dämpfe entstehen, muss die Hauptaufgabe sein, diese am Ort ihrer Freisetzung zu kontrollieren.
- Alle zum Aufgangen, Absaugen oder zur Unterrückung von Flugstaub oder Dämpfen vorgesehenen Einbau- oder Zubehörteile des Druckluftwerkzeugs sollen den Anweisungen des Herstellers entsprechend ordnungsgemäß eingesetzt und gewartet werden.
Die Verbrauchsmaterialien und das Einsatzwerkzeug sind den Empfehlungen dieser Anleitung entsprechend auszuwahlen, zu warten und zu ersetzen, um eine unnötige Intensivierung der Staub- oder Dampfentwicklung zu vermeiden.
- Verwenden Sie Atemschutzausrüstungen nach den Anweisungen Ihres Arbeitgebers oder wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert.
4.7 Gefährdungen durch Lärm
Die Einwirkung hoher Lärmpegel kann bei ungenügendem Gehörschütz zu dauerhaften Gehörschäden, Gehörverlust und anderen Problemen, wie z. B. Tinnitus (Klingeln, Sausen, Pfeifen oder Summen im Ohr), führen.
- Es ist unerländlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und geeignete Regelungsmechanismen umzusetzen.
- Zu den für die Risikominderung geeigneten Regelungsmechanismen gehören Maßnahmen wie die Verwendung von Dammstoffen, um an den Werkstücken auftretende Klingelgeräusche zu vermeiden.
- Verwenden Sie Gehorschutzausrüstungen nach den Anweisungen Ihres Arbeitgebers und wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert.
- Das Druckluftwerkzeug ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnötige Erhöhung der Lärmpegel zu vermeiden.
- Die Verbrauchsmaterialien und das Einsatzwerkzeug sind den Empfehlungen dieser Anleitung entsprechend auszuwahlen, zu warten und zu ersetzen, um eine unnottige Erhöhung des Lärmpegels zu vermeiden.
- Der integrierte Schalldämpferarf nicht entfern. werden und muss sich in einem gute Arbeitszustand befinden.
4.8 Gefährdungen durch Schwingungen
- Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen.
- Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie ihre Höhe warm und trocken.
- Falls Sie feststellen, dass die Haut an ihren Fingern oder Handen taub wird, kribbelt, schmerzt oder sich weiß verfürt, stellen Sie die Arbeit mit
dem Druckluftwerkzeug ein, benachrichtigen Sie. Ihren Arbeitgeber und konsultieren Sie einen Arzt.
- Das Druckluftwerkzeug ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnöttige Verständung der Schwingungen zu vermeiden.
- Halten Sie das Einsatzwerkzeug nicht mit der freien Hand, Denn dies hat eine Verständlung der Schwingungseinwirkung zur Folge.
- Halten Sie eingehängte Handgriffe mittig und vermeiden Sie, die Handgriffe bis an die Anschläge zu schieren.
- Schlagen Sie im Fall von Beton mit Brechern keine Teile hereus, um ein Festfressen des Werkzeugs zu vermeiden.
- Bewegen Sie das Schneidwerkzeug von Brechern alle paar Sekunden. Halten Sie den Brecher an, wenn Sie das Druckluftwerkzeug anheben, um seine Position zu verändern, denen kann zu starken Schwingungen kommt, wenn Sie das Druckluftwerkzeug an den Handgriffen hochziehen.
- Halten Sie das Druckluftwerkzeug mit nicht allzu festem, aber sicheren Griff unter Einhaltung der erforderlichen Hand-Reaktionskräfte, Denn das Schwingungsrisiko wird in der Regel mit zunehmender Griffkraft größter.
4.9 Zusätzliche Sicherheitsanweisungen
- Druckluft kann ernsthafte Verletzungen verursachen.
- Wenn das Druckluftwerkzeug nicht in Gebrauch ist, vor dem Austausch von Zubehörteilen oder bei der Ausführung von Reparaturarbeiten ist stets die Luftzufuhr abzusperren, der Luftschlauch drucklos zu machen und das Druckluftwerkzeug von der Druckluftzufuhr zu trennen.
- Richten Sie den Luftstrom niemals auf sich selbst oder gegen andere Personen.
- Umherschlagende Schläuche konnen ernsthafte Verletzungen verursachen. Überprüfen Sie davon immer, ob die Schläuche und ihre Befestigungsmittel unbeschädigt sind und sich nicht gelöst haben.
- Kalte Luft ist von den Händen fortzuleiten.
- Verwenden Sie keine Schnellverschlusskupplungen am Werkzeugeinlauf. Verwenden Sie für Schlauchanschlüsse mit Gewinde nur solche aus geharteten Stahl (oder einem Werkstoff von vergleichbarer Stoßfestigkeit).
- Falls Universal-Drehkupplungen (Klauenkupplungen) verwendet werden, müssen Arretierstifte eingesetzt werden und verwenden Sie Whipcheck-Schlauchsicherungen, um Schutz für den Fall eines Versagens der Verbindung des Schlauchs mit dem Druckluftwerkzeug oder von Schläuchen unterinander zu bieten.
- Sorgen Sie davon, dass der auf dem Druckluftwerkzeug angegebene Hochstdruck nicht überschritten wird.
- Tragen Sie Druckluftwerkzeuge niemals am Schlauch.
- Wird das Druckluftwerkzeug in einem Halter betrieben: das Druckluftwerkzeug sicher befestigen. Der Verlust der Kontrolle kann zu Verletzungen führen.
4.10 Weitere Sicherheitshinweise
- Beachten Sie gegebenenfalls spezielle Arbeitssschutz- oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und Druckluftwerkzeugen.
- Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht übersritten wird.
- Überlasten Sie diesen Werkzeug nicht - benutzen Sie diesen Werkzeug nur im Leistungsbereich, der in den Technischen Daten angegeben ist.
- Verwenden Sie unbedenkliche Schmierstoffe. Sorgen sie für ausreichende Belüftung des Arbeitsplatzes. Bei erhöhtem Austrag: Druckluftwerkzeug prufen und ggf. reparieren lessen.
- Benutzen Sie diesen Werkzeug nicht, wenn Sie unkonzentriert sind. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Druckluftwerkzeug. Benutzen Sie kein Werkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Werkzeuges kann zu ernsthaften Verletzungen führen.
- Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
- Druckluftwerkzeuge vor Kindern sichern.
- Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.
- Schützen Sie das Druckluftwerkzeug, insbesondere den Druckluftanschluss und die Bedienelemente vor Staub und Schmutz.
Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:
Gefahr! Warning vor Personenschäden oder Umweltschäden.
Achtung. Warning vor Sachschäden.
4.11 Symbole auf dem Druckluftwerkzeug
Vor der Inbetriebnahme die Bedienungsanleitung loses.
Augenschutzragen
Gehorschutzragen
5. Überblick
SieheSeite2.
1 M e i B e l *
2 Haltefeder (zum Sichern des MeiBels)
3 M e i B e l a u f n a h m e
4 Schalter (Ein-/Ausschalten)
5 Luftastritt mit Schalldampfer
6 Druckluftanschluss mit Filter
7 Schlauchanschluß
82-Ohr-Klemme
* ausstattungsabhängig
6. Betrieb
6.1 Vor dem ersten Betrieb
Druckluftanschluß vorbereiten.
Gefahr! Verwenden Sie keine
Schnellverschlusskupplungen direkt am
Druckluftanschluss (6). Beiliegende Anschlussstücke für Schnellverschlusskupplungen nie direkt am Druckluftanschluss (6) einschrauben-ausschließlich den Schlauchanschluss (7) am Gerat einschrauben und daran den Druckluftschauchanschieben. Die Länge des Druckluftschauchs zwischen Druckluftanschluss (6) und einer Schnell-verschlusskupplung muss mindestens 20 cm betragen. Eine zu nah am Gerat angebrachte Schnellverschlusskupplung kann versagen, umherschlagende Schläuche können ernsthafte Verletzungen verursachen.
- Beigelegten Schlauchanschluß (7) am Druckluftanschluss (6) anschrauben: Dabei den Druckluftanschluss mit einem Gabelschluss gegen Verdrehen sichern und Schlauchanschluß (7) mit einem zweiten Gabelschluss aufschrauben. Siehe Seite 2, Abb. A.
- Beigelegte 2-Ohr-Klemme auf den anzuschliebenden Druckluftschauch schiben.
- Druckluftschlauch bis zum Anschlag auf den Schlauchanschluß aufschieben.
- 2-Ohr-Klemme zum Schlauchanschluß schieben und mit einer geeigneten Montagezange die beiden Ohren ganz zukneifen (siehe Seite 2, Abb. B).
6.2 Druckluftwerkzeug benutzen
Um die volle Leistung Ihres Druckluftwerkzeuges zu erzielen, verwenden Sieitte stets Druckluftschlauche mit einem Innendurchmesser von mindestens 9mm Ein zu geringer Innendurchmesser kann die Leistung deutlich mindern.
Achtung. Die Druckluftleitung darf kein Kondenswasser enthalten.
Achtung. Damit theses Werkzeug lange einsatzbereit bleibt, muss es ausreichend mit
Pneumatikol versorgt werden. Dies kann wie folgt geschehen:
- Geölte Druckluft verwenden durch Anbau eines Nebelolers.
- Ohne Nebelöder: Täglich von Hand über den Druckluftanschluss ölen. Ca. 3-5 Tropfen Pneumatiköl je 10 Betriebsminuten bei Daureinsatz.
War das Werkzeug mehrere Tage außer Betrieb, etwa 5 Tropfen Pneumatikol von Hand in den Druckluftanschluss geben.
Achtung. Werkzeug nicht im Leerlauf laufen halten.
- Einsatzwerkzeug anbringen: Haltefeder (2) auf den Meißel (1) wie gezeigt aufstecken (siehe Seite 2). Meißel in die Meißelaufnahme (3) einsetzen und dann Haltefeder (2) bis zum
DEUTSCHde
Anschlag auf das Druckluftwerkzeug aufschauben.
- Arbeitsdruck einstellen (gemessen am Luftintritt bei eingeschaltetem Druckluftwerkzeug). Maximal zulässiger Arbeitsdruck siehe Kapitel „Technische Daten".
- Druckluftwerkzeug an die Druckluftversorgung anschließen.
- Meißel auf das zu bearbeitende Werkstück aufsetzen.
- Einschalten: Schalter (4) drucken.
Ausschalten: Schalter (4) loslassen
7. Wartung und Pflege
Gefahr! Vor allen Arbeiten am Werkzeug Druckluftanschluss trennen.
Gefahr! Weitergehende Wartungs- oder Reparaturarbeiten, als die in thisem Kapitel hriebenen, * dürfen nur Fachkräfte nführren.
- Um Ablagerungen von Staub und Fremdkörper zu verhindern, alle 2 Betriebsstunden eine Tropfen Maschinenöl in die Meßelaufnahme geben.
- Stellen Sie durch regelmäßige Wartung die Sicherheit des Druckluftwerkzeugs safer.
- Verschraubungen auf festen Sitz prufen, ggf. festziehen.
- Filter im Druckluftanschluss mindestens wochentlich reinigen.
- Es wird empföhlen, dem Druckluf Druckminderer mit Wasserabschneider und einen Oler vorzuschalten.
- Bei erhöhtem Öl- oder Luftaustritt das Druckluftwerkzeug prufen und ggf. instand setzen lessen. (Siehe Kapitel 9.)
- Überprüfen Sie regelmäßig und nach jedem Einsatz die Geschwindigkeit und führen Sie eine einfache Überprüfung des Schwingungspegels durch.
- Vermeiden sie den Kontakt mit gefährlichen Substanzen, die sich auf dem Werkzeug abgelagert haben. Tragen sie geeignete persönliche Schutzausrüstung und beseitigen Siegfährlichen Substanzen mit geeigneten Maßnahmen vor der Wartung.
8. Zubehör
Verwenden Sie nur original Metabo Zubehör.
Verwenden Sie nur Zubehör, das für diesen Druckluftwerkzeug bestimmt ist und die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.
Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.
9. Reparatur
Gefahr! Reparaturen an Druckluft
werkzeugendürfen nur Fachkräfte mit original
Metabo-Ersatzteilen ausführten!
Mit reparaturbedürftigen Metabo
Druckluftwerkzeugen wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.
Ersatzteillisten können Sie unter www.metabo.com herunterlagen.
10. Umweltschutz
Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Druckluftwerkzeuge, Verpackungen und Zubehor. Es dürfen keine Gefährdungen für Personen und Umwelt entstehen.
11. Technische Daten
Erlauterungen zu den Angaben auf Seite 3.
Änderungen im Sinne des technischen Fortschritts vorbehalten. _1 & = Luftbedarf p_ . & = maximal~zulässiger~Arbeitsdruck s & = S M & = M K & = K H & = Kolbenhub
d_i = Schlauchdurchmesser (inner)
C = Anschlussgewinde
A = Abmessungen: Länge x Breite x Höhe
m Gew ic h?
Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gultigen Standards).
Emissionswerte
These Werte erfolgen die Abschätzung der Emissionen des Werkzeugs und den Vergleich verschiedener Werkzeuge. Je nach Einsatzbedingung, Zustand des Werkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung hoher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasen geringer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.
Vibration (gewichteter Effektivwert der
Beschleunigung; EN 28927) :
a_h =Schwingungsemissionswert
K_h =Messunsicherheit (Schwingung)
Schallpegel (EN ISO 15744):
LpA =Schalldruckpegel
LWA = Schallleistungspegel
K_pA, K_WA = Messunsicherheit
Gehorschutzragen!
