Tuotetyyppi	Ilmapaineistettu piikkausvasara
Merkki	Metabo
Malli	DMH 30 Set
Käyttötarkoitus	Muurauksen ja kiven taltiointi, levyn leikkaus, juuttuneiden niittien tai ruuvien katkaisu, mutterien murtaminen, akselien irrotus
Käyttövoima	Paineilma
Suurin sallittu käyttöpaine	Ei saa ylittää työkalussa ilmoitettua arvoa (katso tekniset tiedot)
Tarvittava ilmavirta	Letku, jonka sisähalkaisija on vähintään 9 mm, suositellaan
Kärjenpidike	Kyllä, pidätysjousella
Kytkin	Käynnistys/pysäytys
Ilman ulostulo äänenvaimentimella	Kyllä
Paineilman liitäntä	Kierteellä, letkuliitos mukana
Voitelu	Suositellaan paineilmavoitellusta öljystä, 3-5 tippaa 10 minuutin jatkuvassa käytössä
Säännöllinen huolto	Paineilman liitäntäsuodattimen puhdistus vähintään kerran viikossa, voitelu 2 käyttötunnin välein
Turvallisuus	Suojalasit, kuulosuojaimet, sopivat käsineet, kuulonsuojaus pakollinen
Mukana tulevat varusteet	Piikki, pidätysjousi, piikinpidike, letkuliitos, 2-korvainen kiristysholkki
Korjattavuus	Alkuperäiset Metabo-varaosat, korjaus pätevän teknikon toimesta
Ympäristönsuojelu	Kierrätys kansallisten määräysten mukaisesti

Usein kysytyt kysymykset - DMH 30 Set METABO

Kuinka vaihdan piikin Metabo DMH 30 Set -laitteessa?

Irrota työkalu paineilmaliitännästä ennen toimenpiteitä. Aseta pidätysjousi piikkiin, työnnä piikki piikinpidikkeeseen, ja kierrä pidätysjousi tiukasti paineilmakoneeseen.

Mitä ilmanpainetta DMH 30 Set -laitteelle tulisi käyttää?

Suurin sallittu käyttöpaine on ilmoitettu työkalussa (katso tekniset tiedot). Älä koskaan ylitä sitä. Mittaa paine ilman ulostulosta työkalun ollessa käynnissä.

Kuinka voin voidella tämän paineilmakoneen oikein?

Käytä voiteluainetta voitelujärjestelmän kautta. Jos sitä ei ole, tiputa 3-5 tippaa paineilmaöljyä ilman liittimeen 10 minuutin jatkuvaa käyttöä kohti. Jos työkalua ei ole käytetty useaan päivään, lisää 5 tippaa käsin.

Mitä suojavarusteita tulee käyttää?

Käytä aina iskunkestäviä suojalaseja, kuulosuojaimia, sopivia suojakäsineitä ja tarvittaessa kuulonsuojaimia. Korkealla työskennellessä käytä kypärää.

Voiko DMH 30 Set -laitetta käyttää purkutöihin?

Ei, tätä työkalua ei saa käyttää purku- tai iskutyökaluna. Se on tarkoitettu taltiointiin, leikkaamiseen, juuttuneiden niittien tai ruuvien katkaisuun, muttereiden murtamiseen ja akselien irrotukseen.

Kuinka työkalu huolletaan käytön jälkeen?

Lisää muutama tippa koneöljyä piikinpidikkeeseen 2 käyttötunnin välein. Puhdista paineilman liitäntäsuodatin vähintään kerran viikossa. Tarkista liitännät ja liikkuvat osat säännöllisesti.

Mikä on tämän vasaran iskutaajuus?

Iskutaajuus on ilmoitettu teknisissä tiedoissa (sivu 3 käyttöohjeessa). Tarkka arvo löytyy käyttöohjeesta.

Voiko tylppiä piikkejä käyttää?

Ei, käytä aina teräviä piikkejä. Tylpät piikit lisäävät tarvittavaa painetta, tärinää ja väsymismurtuman riskiä.

Kuinka paineilmaletku liitetään?

Kierrä mukana toimitettu letkuliitos paineilman liitäntään lukiten se putkipihtiavaimella. Työnnä letku liittimeen ja kiinnitä se mukana tulevalla 2-korvaisella kiristysholkilla. Älä käytä pikaliitintä suoraan liittimessä.

Mistä löydän varaosia?

Varaosia on saatavana Metabolta. Tarkista www.metabo.com -sivustolta osaluettelo ja myyntipisteiden osoitteet. Käytä vain alkuperäisiä Metabo-osia.

KÄYTTÖOHJE DMH 30 Set METABO

fi Alkuperäinen käyttoohje 29

no Originalbruksanvisning 34

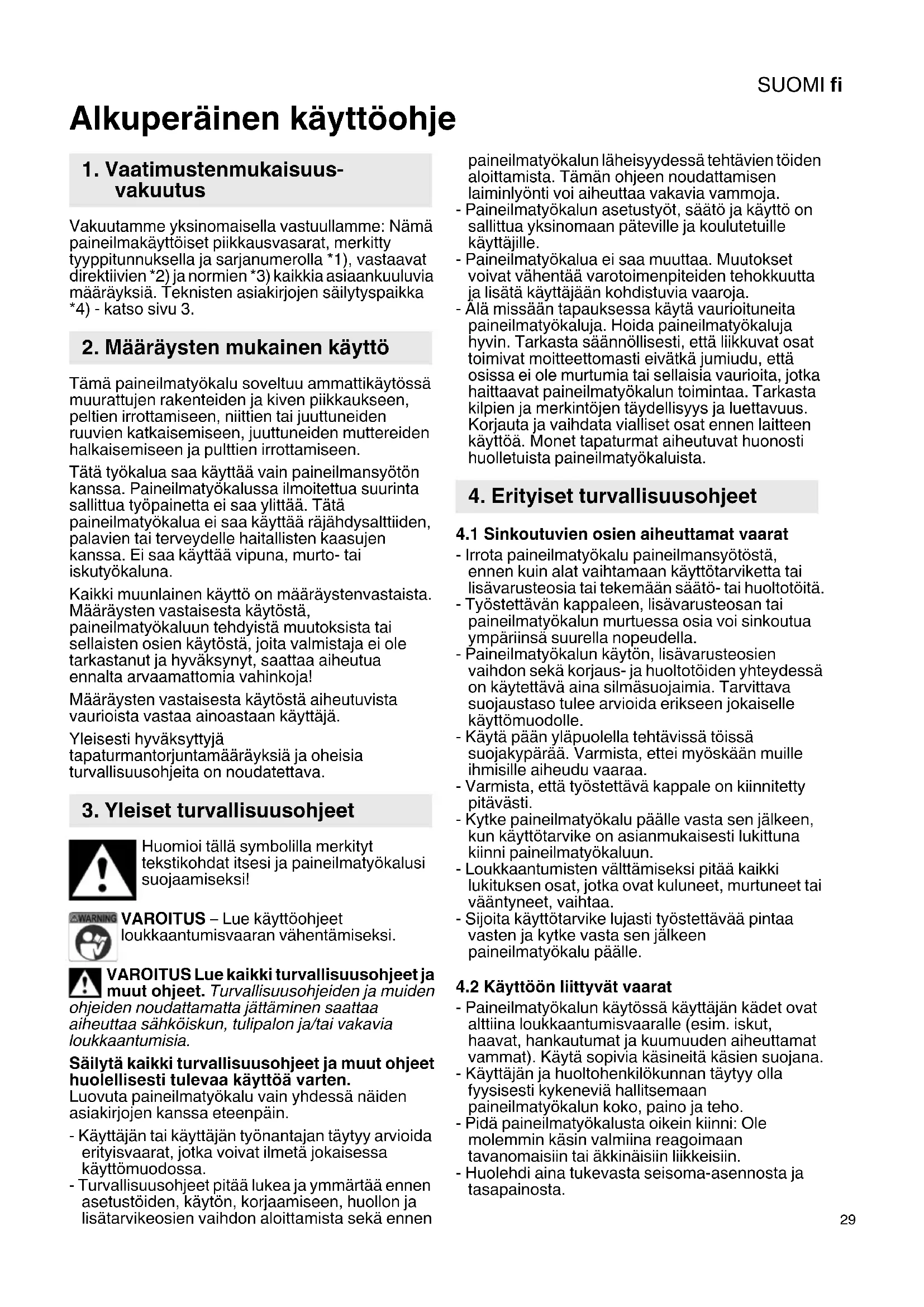

Alkuperäinen käyttoohje

1. Vaatimustemmukaisuusvakuutus

Vakuutamme yksinomaisella vastuullamme: Namä paineilmakaytöiset piikkausvasarat, merkitty typpitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuuluvia maäräyksiä. Teknisten asiakirjojen säilytyspaikka *4)- katso sivu 3.

2. Määräysten mukainen käytto

Tämä paineilmatyokalu soveltuu ammattikäytössä muurattujen rakenteiden ja kiven piikkaukseen, peltien irrottamiseen, niittien tai juuttuneiden ruuvien katkaisemiseen, juuttuneiden muttereiden halkaisemiseen ja pulttien irrottamiseen.

Tata tyokalua saa kaytttaa vain paineilmansyotn kanssa. Paineilmatyokalussa ilmoitettua suurinta sallittua tyopainetta ei saa ylitttaa. Tata paineilmatyokalua ei saa kaytttaa rajahdysalttiiden, palavien tai terveydelle Haitallisten kaasujen kanssa. Ei saa kaytttaa vipuna, murto- tai iskutyokaluna.

Kaikki muunlainen käytö on märäystenvastaista.
Märäysten vastaisesta käytösta,
paineilmatyökaluun tehdyistä muutoksista tai sellaisten osien käytösta, joita valmistaja ei ole tarkastanut ja hyväksynyt, saattaa aiheutua ennalta arvaamattomia vahinkoja!

Maaraysten vastaisesta käytösta aiheutuvista vauroista vastaa ainoastaan käytäja.

Yleisesti hyväksyttyjä
tapaturmantorjuntamaäräyksiä ja oheisia
turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt ekstikohdat itsesi ja paineilmatyokalusi suojaamiseksi!

VAROITUS - Lue kayttoohjeet loukkaantumisvaaran vahentamiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut ojheit. Turvallisuusohjeiden ja muiden noudattamatta jattaminen saattaa guttaa sahkokiun, tulipalon ja/taivakavia kuantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käytöä varten.

Luovuta paineilmatyokalu vain yhdessa näiden asiakirjojen kanssa eteenpän.

• Käyttäjan tai käyttäjan työnantajan täytyy arvioida erityisvaarat, jotka voivat ilmetä jokaisessa käyttomuodossa.
  -Turvallisuusohjeet pitäa lukea ja ymmärtaa ennen assetustöiden, kayton, korjaamiseen, huollon ja lisātarvikeosien vaihdon aloittamista sekä ennen

paineilmatyokalun laheisyydessa tehtavien toiden aloittamista. Taman ohjeen noudattamisen laiminlyonti voi aiheuttaa vakavia vammoja.

• Paineilmatyokalun asetustyö, sääö ja käytto on sallittua yksinomaan pateville ja koulutetuille käytäjille.
• Paineilmatyokalua ei saa muuttaa. Muutokset voivat vahentaa varotoimenpiteiden tehokkuutta ja lisata kayttajaan kohdistuvia vaaroja.
• Alä missän tapauksessa käytä vaurioituneita paineilmatyokaluja. Hoida paineilmatyokaluja hyvin. Tarkasta sānnöllisesti, etta likkuvat osat toimivat moitteettomasti eivätka juniudu, etta osissa ei ole murtumia tai sellaisia vaurioita, jotka haittaavat paineilmatyokalun toimintaa. Tarkasta kilpien ja merkintöjen taydellisyys ja luettavuus. Korjauta ja vaihdata vialiset osat ennen laitteen käytö. Monet tapaturmat aiheutuvat huonosti huolletuista paineilmatyokaluista.

4. Erityiset turvallisuusohjeet

4.1 Sinkoutuvien osien aiheuttamat vaarat

• Irrota paineilmatyokalu paineilmansyötosta, ennen kuin alat vaihtamaan käyttoarviketta tai lisavarusteosia tai tekemaan saat- tai huoltotitä.
• Tyostettavän kappaleen, lisavarusteosan tai paineilmatyokalun murtuessa osia voi sinkoutua ympäriinsa suurella nopeudella.
• Paineilmatyokalun kayton, lisavarusteosien vaihdon sekä korjaus- ja huoltotöiden yhteydessa on kaytettäva aina silmasuojaimia. Tarvittava suojaustaso tulee arvioida erikseen jokaiselle kayttomuodolle.
• Käytä paan ylapuolella tehtavissä toisssuojakypärää. Varmista, ettei myoskän muille ihmisille aiheudu vaaraa.
• Varmista, etta työstettävä kappale on kiinnitety pitävästi.
• Kytke paineilmatyokalu paalle vasta sen jäldeen, kun käytötarvike on asianmukaisesti lukittuna kiinni paineilmatyokaluun.
• Loukkaantumisten välttamiseksi pitäa kaikki lukituksen osat, jotka ovat kuluneet, murtuneet tai vaantyneet, vaihtaa.
• Sijoita kayttotarvike lijasti tyostettavaa pintaa.
  vasten ja kytke vasta sen jaldeen
  paineilmatyokalu paalle.

4.2 Kayttoon liittyvat vaarat

• Paineilmatyokalun käytössä käytäjan kädet ovat alttiina loukkaantumisvaaralle (esim. iskit, haavat, hankautumat ja kuumuuden aiheuttamat vammat). Käytä sopivia käsineitä käsien suojana.
• Kayttäjan ja huoltohenkilökunnan tayty olla fyyisesti kykeneviä hallitsemaan paineilmatyokalun koko, paino ja teho.
• Pida paineilmatyokalusta oikein kiinn: Ole molemmin kasin valmiina reagoimaan tavanomaisiin tai akkinaisin likkeisiin.
• Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta.

SUOMlfi

Välta tahatonta käynnistymista. Jos paineilmansyött ökeskeytyy, kytke paineilmatyokalu pois paälta käytökytkimesta.
- Käytä vain valmistajan suosittelemia voiteluaineita.
Välta suoraa kosketusta käytötarvikkeeseen käytön aikana tai jälleen, koska se voi olla kuuma tai teravareunainen.
- Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaisten suojavarusteiden (esim. suojakäsineet, suojavaatteet, polynsuojanaamari, luistamattomat turvajalkineet, suojakypärä ja kuulosuojaimet) käytäminen laitteen kulloisenkin käytötavan ja -kohteen mukaan vähentäa loukkaantumisvaaraa ja siksi niiden käyttoa suositellaan.

4.3 Toistuvien likkeiden aiheuttamat vaarat

• Paineilmatyokalun kanssa tyoskenneltäessä käsissä, käsivarsissa, hartoissa, kaulan alueella tai muissa kehonosissa voi ilmetä epamiellyttävää tunnetta.
• Ota paineilmatyokalulla toitā tehdessämukava asento, huolehdi tukevasta otteesta ja välta epäedullisia tai tasapainon sālymista vaarantavia asentoja. Käytäjan tulisi vaihtaa pitkäkestoisten toiden aikana kehon asentoa. Se auttaa välttämän epamukavuuden tunnetta jaVASymista.
• Jos käytäjällä ilmenee oireita, esim. jatkuvaa pahanolon tunnetta, kipuja, tykytstä, särkyä, kutinaa, tunnottomuutta, kirvelyä tai jäykkyytta, naita varoittavia merkkeja ei saa jättä huomioimatta. Käytäjan tulee ilmoittaa tastä työnantajalleen ja ottaa yhteyttä alan läkarin.

4.4 Lisāvarusteosien aiheuttamat vaarat

• Irrota paineilmatyokalu paineilmaliitannastä, ennen kuin alat kiinnittamän tai vaihtamaan käytötarviketta tai lisavarusteosaa.
• Käytä vain sellaisia lisātarvikkeita, jotka on tarkoitettu talle laitteelle ja tāytāvāt tassā käyttohjeessa ilmoitetut vaatimukset ja ominaistiedot.
• Älä koskaan käytä talttoja käsityökaluna. Ne on erikseen suunniteltu käytettäviksi ei-pyörivissä, iskevissä paineilmatyökaluissa ja ne on sen mukaisesti lampokäsitetly.
• Alä koskaan käytä tylsiä falttoja, koska niiden käytössä tarvitaan kohtuon paine, ja se voi aiheuttaa vasymismurtumia. Tylsät tyokalut voivat lisā tärinä, sen vuoksi tulee aina käyttaa teräviä käytötarvikkeita.
• Alä koskaan jäähdytä kuumia lisavarusteosia vedessä. Se voi haulastuttaa ne ja aiheuttaa ennenaikaisia vauroiota.
• Alä käytä käytötarviketta vipuna (esim. vaantamiseen). Taltta voi murtua tai vaurioitua. Tyostä pienia osa-alueita juuttumisen estämiseksi.
  Välta suoraa kosketusta käytötarvikkeeseen käytön aikana tai jäldeen, koska se voi olla kuuma tai terävreunainen.

4.5 Työpisteeseen liittyvät vaarat

-Tyopisteessa tapahtuvien tapaturmien paaaiheuttajia ovat liukastuminen, kompastuminen ja kaatuminen. Varo pintoja, jotka ovat voineet muuttua paineilmatyokalun kayton takia liukkaiksi, ja ilmaletkun aiheuttamaa kompastumisvaaraa.
- Liiku tuntemattomissa ymparistössä varovasti.
Siellä voi olla piilossa olevien sahköjohtoen tai muiden syöttöjohtoen aiheuttamia vaaroja.
- Paineilmatyokalua ei ole tarkoitettu kaytettavaksi rajahdysaltiissa tiloissa ja sita ei ole eristetty sahköisten virtalähteiden kosketuksen varalta.
- Varmista, etta sellaisessa kohdassa, jota aiotaan tyostaa, ei ole sahkö-, vesi- tai kaasujhohtoja (esim. metallinpaljastimen avulla).

4.6 Polyn ja hóyryjen aiheuttamat vaarat

• Paineilmatyokalun kaytossa syntyvä poly ja hóryt voivat aiheuttaa terveyshaittoja (esim. syopä, syntymävika, astma ja/tai ihotulehdu). Siksi on välttamätontsuorittaa riskianalyysi näden vaarojen suhteen ja tehdä asiaankuuluvat suojaustoimenpiteet.
• Riskianalyssissä tulisi huomioida
  paineilmatyokalun kaytossa syntyvä poly ja
  mahdollinen ennestaan olevan polyn leviäminen.
• Paineilmatyokalua tulee kaytttaa ja huoltaa taman oppaan sisaltamien suositusten mukaan, jotta voidaan minimoida polyn ja hóryjen vapautuminen ilmaan.
• Poistoilma tulee ohjata siten pois, etta voidaan minimoida polyn leviaminen polyisessa ymparistossa.
• Jos syntyy polya ja hoyryja, ne pitaa ensisijaisesti torjua paikassa, jossa ne vapautuvat ilmaan.
• Kaikkia ilmassa leijuvan polyn tai hóryjen keräämseen, imurointiin tai torjumiseen tarkoitettuja asennus- ja tarvikeosia taytyy käyttaa ja huoltaa asianmukaisesti valmistajan antamien ohjeiden mukaan.
• Käytömateriaalit ja käytötarvike tulee valita, huoltaa ja vaihtaa tämän oppaan suosituksia vastaavasti, jotta voidaan välttä polyn tai hóryjen muodostumisen tarpeeton lisaantyminen.
• Käytä hengityssuojaimia työnantajan ohjeiden tai työ- ja terveydensuojelumaäräysten mukaan.

4.7 Melun aiheuttamat vaarat

• Korkea melutasao voi aiheuttaa riittamattoman kuulosuojauksen yhteydessa psysviä kuulovammoja, kuurotumista tai muita ongelmia, esim. tinnitus (korvien soiminen, suhina, vihellys tai surina).
• On välttämäntä tehdä riskianalyysi näiden vaarojen suhteen ja suorittaa asiaankuuluvat suojaustoimenpiteet.
• Vaaroen vahentamiseksi on sopivia suojaustoimenpiteita, kuten eristeiden kayttto tyostettavissa kappaaleissa syntyvän kilinän vahentamiseksi.
• Käytä kuulosuojaimia työnantajan ohjeiden ja työja terveydensuojelumaäräysten mukaan.

• Paineilmatyokalua tulee kayttä ja huoltaa tassä kayttooppaassa annettujen ohjeiden mukaan, jotta valtetaan melutason tarpeeton nouseminen.

• Käyttomateriaalit ja käytötarvike tulee valita, huoltaa ja vaihtaa tämän oppaan suosituksia vastaavasti, jotta voidaan välttä melutason tarpeeton nouseminen.

• Sisäänrakennettua äenenvaimenninta ei saa poistaa ja sen tätyy olla hyvässä toimintakunnossa.

4.8 Tärinä aiheuttamat vaarat

• Tärinä voi aiheuttaa hermovaurioita ja käsien ja käsivarsien verenkiertohäiriöitä.
• Käytä kylmässä työmpäristössa lammintä vaatetusta ja pidä kädet lampiminä ja kuivina.
• Jos havaitset sormien tai käsien ihon puutuvan, kutisevan, särkevän tai varjätyvän valkoiseksi, lopeta paineilmatyokalun käytö, ilmoita asiasta työnantajalle ja ota yhteytä laakärin.
• Paineilmatyokalua tulee kayttaa ja huoltta tassoppaassa annettujen ohjeiden mukaan, jottavaltetaan tarinan tarpeeton lisaantyminen.
• Alä pidä vapaalla kädellä kiinni käyttopäasta, koska se lisää tärinä.
• Pida asennetut lisakahvat keskellä ja valta tyontamasta niitta vasteisiin asti.
• Iske piikkausvasaralla betonista pieniä paloja irti, siten voit estaä tyokalun kiinnijuuttumisen.
• Lijkuta piikkausvasaraa muutaman sekunnin valein. Pysaytä piikkausvasara, kun nositat paineilmatyokalua paikan vaihtamiseksi. Jos nostat paineilmatyokalun kahvoista piikkausvasaran kaydessä, se voi aiheuttaa voimakasta tärinä.
• Pida paineilmatyokalusta kiinni pitavalla otteella, mutta ei kuitenkaan lian tiukasti. Ota samalla huomioon kaden vastavoimat, koska tärinäyleensä lisäantyy kiinnipitovoiman kasvaessa.

4.9 Lisāturvallisuusohjeet

• Paineilma voi aiheuttaa vakavia vammoja.
  Kun paineilmatyokalua ei kayteta, ennen lisavarusteosien vaihtamista tai ennen korjaustoiden suorittamista, ilmansyott on suljettava, ilmaletku on tehtavpaineettomaksi ja paineilmatyokalu on irrotettava paineilmansyotosta.
• Alä missaan tapauksessa kohdista ilmavirtaa itseesi tai muita henkiloitta pain.
• Ympärlinsä sinkoutuvat letkut voivat aiheuttaa vakavia vammoja. Tarkasta siksi aina, etta letkut ja niiden kiinnityslittimet ovat ehjä ja etta ne eivat ole lystyneet.
• Kylma ilma tulee johtaa käsistä poispän.
• Alä kayta pikalukitusliittimiä tyokalun tuloliitannässä. Kayta vain sellaisia letkujen kierreliittimä, jotka on valmistetu karkaistusta teraksestä (tai vastaavan iskunkestävyden omaavasta materialista).
• Mikäli käytetään yleiskäytöösia kiertoliittimiä (sakaraliittimiä), lukitustappien tätyy kytkeytä paikoilleen ja liitoksissa on käytettävā Whipheckletkunvarmistimia, jotka suojaavat käytäjäa ja sivullisia, jos letkun ja paineilmatyokalun valinen tai letkujen valinen liitos rikkoutuu.
• Huolehdi siitta, etta paineilmatyokalussa ilmoitettu maksimipaine ei ylity.

• Alä missän tapauksessa kanna paineilmatyokaluja letkun varassa.

• Mikäli paineilmatyökalua käytetän pitimssä, kiinnitä paineilmatyökalu luotettavasti. Hallinnan menetys voi aiheuttaa loukkaantumisia.

4.10 Lisāturvallisuusohjeet

• Huomioi tarvittaessa kompressoreiden ja paineilmatyokalujen kasittelya koskevat erityiset tyosuojelu-tai tapaturmantorjuntamaaaraykset.
• Varmista, etta teknisissä tiedoissa ilmoitettua suurinta salittua työpainetta ei ylitetä.
• Alä ylikuormita tātā tyokalua – kāytā tātā tyokalua ainoastaan sillā tehoalueella, joka on ilmoitettu teknisissā tiedoissa.
• Käytä vain soveltuvia voiteluaineita. Huolehdi työpisteen kunnollisesta tuuletuksesta. Jos purkausmaärä kasvaa, tarkastuta ja tarvittaessa korjauta paineilmatyokalu.
• Alä kayta tata paineilmatyokalua, jos et pysty keskittymän kunnolla tyohosi. Ole valppaana, keskity tekemaasi tyohon ja noudata teryettä järkea paineilmatyokalua kayttäessä. Alä kayta mitaan tyokalua, jos olet vasynyt tai huumeiden, alcoholin tai laakkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus tyokalun kaytossa saattaa aiheuttaavakavan loukkaantumisen.
• Huolehdi työskentelyvalueen siisteydestä ja hyvästa valaistuksesta. Epäjärestys tai valaisemattomat työskentelyalueet voivat aiheuttaa tapaturmia.
• Pidā paineilmatyōkalut poissa lasten ulottuvilta.
• Alä sālytā tyōkalua suojaamattomana ulkona tai kosteissa tiloissa.
  -Suojaa paineilmatyokalu (varsinkin paineilmaliitantä ja kayttoosat) polyta ja lialta.
  Tämän käytöohjeen tiedot on merkitty seuraavalla tavalla:

Vaara! Henkilovahinkoja tai ymparistovahinkoja koskeva varoitus.

Huomio. Esinevahinkoja koskeva varoitus.

4.11 Paineilmatyokalussa olevat symbolit

Lue kayttoohjeet ennen tyokalun kayttoonottoa.

Käytä silmäsuojaimia

Käytä kuulosuojaimia

5. Yleiskuva

Katso sivu 2.

1 Talta*
2 Lukitusjousi (taltan kiinnityksen varmistamiseen)
3 Taltan istukka
4 Kytkin (kayttokytkin)
5 Ilmanpoistoakko äenenvaimentimella
6 Paineilmaliitänta suodattimella
7 Letkuliitin
82-korvainen kirstin

SUOMlfi

*riippuu varusteista

6. Kaytto

6.1 Ennen ensimmäista käyttokertaa

Valmistele paineilmalitänta.

Vaara! Alä käytä pikaliittimiä suoraan paineilmaliitannässä (6). Alä koskaan ruuva mukana toimitetuja pikaliittimien liitäntakappaleita suoraan paineilmaliitäntään (6), ruuva ainoastaan letkuliitin (7) laiteseen ja liiä siihen paineilmaletku. Paineilmaletkun pituus paineilmaliitännän (6) ja pikaliittimen valissä pitäa olla vähintään 20 cm. Lian lahelle laitetta asennettu pikaliitin voi rikkoutua ja sen vuoksi ympärilnsä sinkoilevat letkut voivat aiheuttaa vakavia loukkaantumisia.

• Ruuvaa oheinen letkuliitin (7) paineilmaliitantaan (6): Pida talloin kiinni paineilmaliitannastkiintoavaimella, jotta se ei paase kaantymaan, ja ruuvaa letkuliitin (7) toisella kiintoavaimella paikalleen. Katso sivu 2, kuva A.
  -Työnnä oheinen 2-korvainen kirstin liitettävan paineilmaletkun paälle.
• Työnnä paineilmaletku vasteeseen asti letkuliittimeen.
  -Tyonnna 2-korvainen kiristin letkuliitttimeen ja purista sopivilla asennuspihdeill molemmat korvat kokonaan kiinni (katso sivu 2, kuva B).

6.2 Paineilmatyokalun kaytto

Käytä aina paineilmaletkuja, joiden sisähalkaisija on vähintään 9 mm, jotta saat paineilmatyökalustasi parhaan tehon. Lian pieni sisähalkaisija voi vähentää huomattavasti tehoa.

Huomio. Paineilmajohdossa ei saa olla kondenssivettä.

Huomio. Tyokalun pitkän käytöian takaamiseksi se tätyy voidella riittävän hyvin matiikkaoljyllä. Tämä voidaan tehdä aavasti:

• Käytä oljyttyä paineilmaa asentamalla oljysumutin.
• Ilman öljysumutinta: Öljya paivittän manuaalisesti paineilmaliitannän kautta. Noin 3 - 5 pisaraa pneumatikkaöljya per 10 minuutin toiminta-ika jatkuvassa käytössa.

Jos tyokalu on ollut useampia paivia poissa kaytosta, laita noin 5 pisaraa pneumatikkaoljya manuaalisesti paineilmaliitantaan.

Huomio. Alä anna työkalun käydäkuormittamattomana.

1. Käytötarvikkeen kiinnitys: Aseta lukitusjousi (2) taltalle (1) kuvan mukaisesti (katso kuva 2). Työnnä talta istukkaan (3) ja kierrä sen jälleen lukitusjousi (2) vasteseen astipaineilmatyokaluun.
2. Säädä työpaine (mitattuna tuloilmasta paineilmatyökalun ollessa paällekyktkettynä). Suurin salitttu työpaine, katso luku "Tekniset tiedot".

3. Kytke paineilmatyokalu paineilmansyöttöön.

4. Sijoita talta työstettävälle pinnalle.

5. Päällekytkentä: Paina kytkintä (4).
   Poiskytkentä: Vapauta kytkin (4)

7. Huolto ja hoito

Vaara! Ennen kuin alat tekemaan toita irrota tyokalu paineilmansyotosta.

Vaara! Tasskappaleessa kuvattuja huoltoja korjaustoitta laajempia toita savat suorittaa ammattilaiset.

• Jotta taltan istukkaan ei pääse keraäntymään polyä ja likaa, syöta istukkaan 2 kayttotunnin valein muutama tippa koneoljya.
• Varmista paineilmatyokalun turvallisuus saannollisella huololla.
• Tarkasta kierreliitosten kunnollinen kiinnitys, tarvittaessa kiristä.
• Puhdista paineilmaliitannassa oleva suodatin vahintaan kerran viikossa.
• Suosittelemme kytkemään paineilmatyökalun eteen vedenerottimella varustetun paineenalentimen ja öljysumuttimen.
• Jos oljyn-tai ilmanpoistomäärä kasvaa, tarkastuta ja tarvittaessa korjauta paineilmatyokalu. (Katso luku 9.)
• Tarkasta saannollisesti ja jokaisen kayttokerran jälkeen nopeus ja suorita varähtelytason yksinkertainen tarkastus.
• Välta koskettamasta vaarallisia aineita, joita on kertynyt työkalun pälle. Käytä soveltuvia henkilökohtaisia suojavarusteita ja poista vaaralliset aineet sopivilla toimenpiteillä ennen huollon tekemistä.

8. Lisävarusteet

Käytä ainoastaan alkuperäisia Metabon lisavarusteita.

Käytä vain sellaisia lisātarvikkeita, jotka on tarkoitetu talle paineilmatyökalulle ja täyttavat tassa käyttohjeessa ilmoitetut vaatimukset ja ominaistiedot.

Lisātarvikkeiden tāydellinen valikoima, katso www.metabo.com tai luettelo.

9. Korjaus

Vaara! Paineilmatyokalujen korjaustoita savat suorittaa vain ammattihenkilot

käytämälä alkuperäisia Metabo-varaosia!

Jos Metabo-paineilmatyokalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Noudata käytösta poistettujen paineilmatyokalujen, pakkausten ja lisātarvikkeiden ympäristöystävällista havittämista ja kierratystä

koskevia kansallisia maarayksiä. Ihmisille ja ymparistolle ei saa aiheutua mitaän vaaraa.

11. Tekniset tiedot

Siltykset sivulla 3 annetuille tiedoille.

Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.

$$ V _ {1} = i l m a n t a r v e $$

p_mas,s = suurin sallitu tyopaine

s = iskuluku

M = taltan istukka

K = mannnan halkaisija

H = m ā n n ā n i s k u

d_j = letkun halkaisija (sisä)

C = liitäntäkierre

A = mitat: pituus x leveys x korkeus

m = p a i n o

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisia voimassa olevia standardeja).

Päastöarvot

Nämä arvot mahdollistavat työkalun päästöjen

arvioimisen ja erilaisten tyokalujen keskinäisen vertailun. Kulloisistakin kayttölosuhteista tyokalui tai kayttotarvikkeiden kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa tyotauot ja vahaisemman kuormituksen jaksot. Märirä nämtekijat huomioiden arvoitugen arvojen perusteella kayttajän suojaamiseen vaadittavat toimenpiteet esim. tyonjärestelyyn liittyvat toimenpiteet.

Värähtely (painotettu tehollinen arvo

kiihdytyksessä; EN 28927):

ah =varahtelyn paaastoarvo

Kh =mittausepavarmuus (varahtely)

Käytä kuulosuojaimia!

NORSKno

Originalbruksanvisning

1. Samsvarserklaering
