| Typ produktu | Vysavač pro víceúčelové použití |
| Použití | Suché a mokré |
| Jmenovitý výkon | 1000 W |
| Napětí | 220-240 V, 50-60 Hz |
| Objem nádoby | 20 l |
| Kapacita vody (s rukojetí) | 12 l |
| Kapacita vody (s podlahovou hubicí) | 10 l |
| Hmotnost (bez příslušenství) | 7,0 kg |
| Hladina akustického tlaku | 72 dB(A) |
| Filtr | Skládaný plochý filtr (integrovaný) |
| Filtrační sáček | Ano (doporučeno pro jemný prach) |
| Součástí příslušenství | Sací hadice, 2 trubky 0,5 m, podlahová hubice s vložkami, štěrbinová hubice, odnímatelná rukojeť |
| Bezpečnost | Automatický plovákový vypínač při mokrém vysávání, ochrana proti úrazu elektrickým proudem (IP? neuvedeno) |
| Záruka | Podle podmínek země distribuce |
| Náhradní díly | K dispozici u prodejce nebo pobočky Kärcher |
Často kladené otázky - MV 4 Kärcher
Dotazy uživatelů ohledně MV 4 Kärcher
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vysavač ve formátu PDF zdarma! Najděte svůj návod MV 4 - Kärcher a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. MV 4 značky Kärcher.

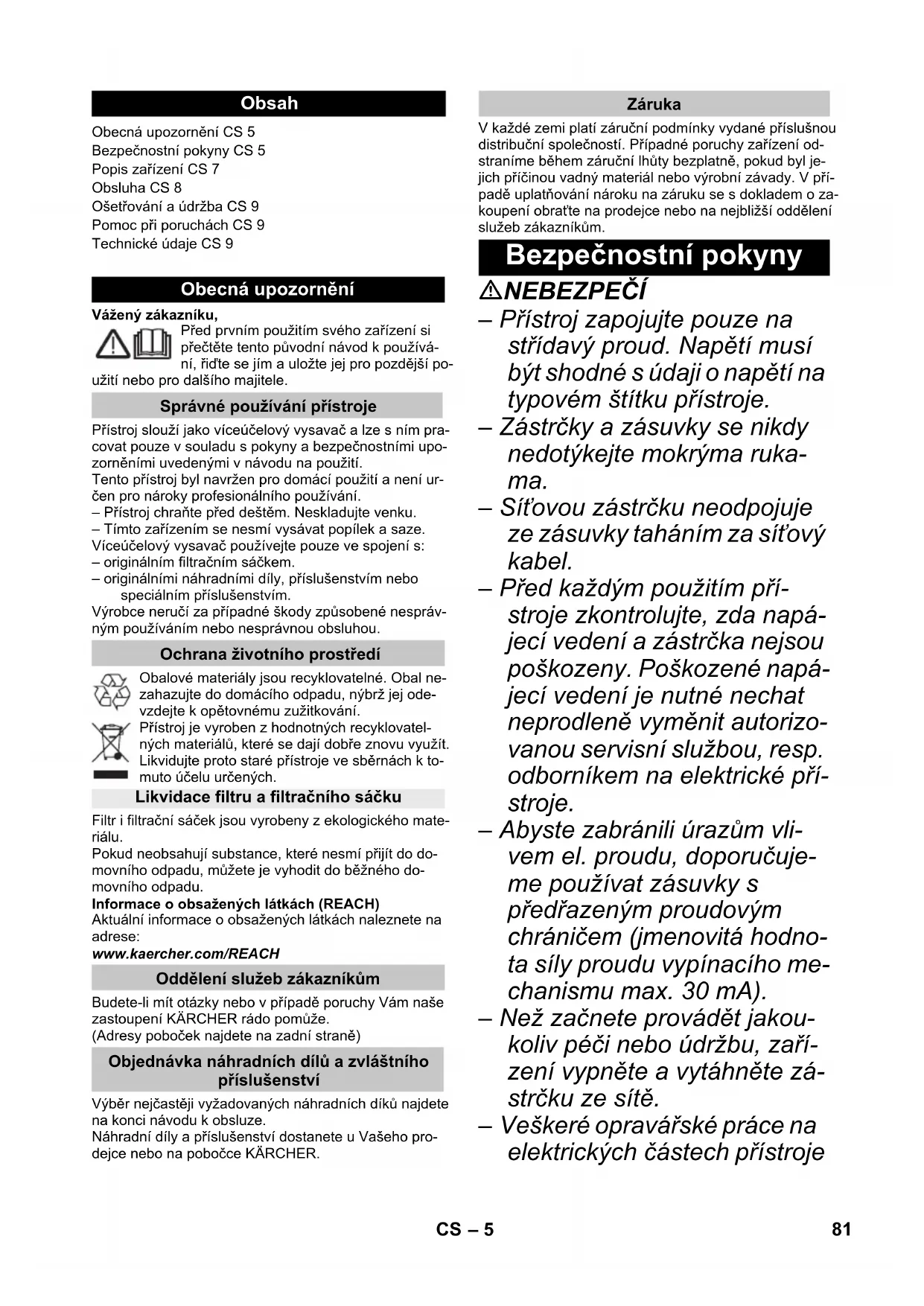

NÁVOD K OBSLUZE MV 4 Kärcher
Obecná upozornění CS 5
Bezpečnostní pokyny CS 5
Popis zařízení CS 7
Obsluha CS 8
Ošetřování a údržba CS 9
Pomoc při poruchách CS 9
Technické údaje CS 9
Obecná upozornění
Vážený zákazníku,
Před prvním použitím svého zařízení si přečtěte tento původní návod k používání, řídte se jím a uložte jej pro pozdější po-
užití nebo pro dalšího majitele.
Správné používání přístroje
Přístroj slouží jako víceúčelový vysavač a lze s ním pracovat pouze v souladu s pokyny a bezpečnostními upozorněními uvedenými v návodu na použití.
Tento přístroj byl navržen pro domácí použití a není určen pro nároky profesionálního používání.
– Přístroj chraňte před deštěm. Neskladujte venku.
– Tímto zařízením se nesmí vysávat popílek a saze.
Víceúčelový vysavač používejte pouze ve spojení s:
– originálním filtračním sáčkem.
– originálními náhradními díly, příslušenstvím nebo speciálním příslušenstvím.
Výrobce neručí za případné škody způsobené nesprávným používáním nebo nesprávnou obsluhou.
Ochrana životního prostředí
Obalové materiály jsou recyklovatelné. Obal nezahazujte do domácího odpadu, nýbrž jej odevzdejte k opětovnému zužitkování.
Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte proto staré přístroje ve sběrnách k tomuto účelu určených.
Likvidace filtru a filtračního sáčku
Filtr i filtrační sáček jsou vyrobeny z ekologického materiálu.
Pokud neobsahují substance, které nesmí přijít do domovního odpadu, můžete je vyhodit do běžného domovního odpadu.
Informace o obsažených látkách (REACH)
Aktuální informace o obsažených látkách naleznete na adrese:
Oddělení služeb zákazníkům
Budete-li mít otázky nebo v případě poruchy Vám naše zastoupení KÄRCHER rádo pomůže.
(Adresy poboček najdete na zadní straně)
Objednávka náhradních dílů a zvláštního příslušenství
Výběr nejčastěji vyžadovaných náhradních díků najdete na konci návodu k obsluze.
Náhradní díly a příslušenství dostanete u Vašeho prodejce nebo na pobočce KÄRCHER.
Záruka
V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům.
Bezpečnostní pokyny
⚠️NEBEZPEČÍ
– Přístroj zapojujte pouze na střídavý proud. Napětí musí být shodné s údaji o napětí na typovém štítku přístroje.
– Zástrčky a zásuvky se nikdy nedotýkejte mokrýma rukama.
– Sít'ovou zástrčku neodpojuje ze zásuvky taháním za síťový kabel.
– Před každým použitím přístroje zkontrolujte, zda napájecí vedení a zástrčka nejsou poškozeny. Poškozené napájecí vedení je nutné nechat neprodleně vyměnit autorizovanou servisní službou, resp. odborníkem na elektrické přístroje.
– Abyste zabránili úrazům vlivem el. proudu, doporučuje-me používat zásuvky s předřazeným proudovým chráničem (jmenovitá hodnota síly proudu vypínacího mechanismu max. 30 mA).
– Než začnete provádět jakoukoliv péči nebo údržbu, zařízení vypněte a vytáhněte zástrčku ze sítě.
– Veškeré opravářské práce na elektrických částech přístroje
smí provádět pouze autorizovaný zákaznický servis.
⚠️VAROVÁNÍ
- Toto zařízení není určeno k tomu, aby je používaly osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby zcela bez zkušeností a/nebo znalostí, ledaže by tak činily pod dohledem osoby pověřené zajištěním jejich bezpečnosti nebo poté, co od ní obdržely instruktáž, jak se zařízením zacházet a uvědomují si nebezpečích, která s používáním přístroje souvisí.
- Děti smí přístroj používat pouze tehdy, pokud jsou starší 8 let a pokud na jejich bezpečnost dohlíží příslušná osoba nebo pokud o ní získali pokyny, jak se přístroj používá a uvědomují si nebezpečím, která s používáním přístroje souvisí.
– Není dovoleno, aby si děti s přístrojem hrály. - Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.
- Čištění a údržbu přístroje ne-smí provádět děti bez dozoru.
- Balicí fólii udržujte mimo do- sah dětí, hrozí nebezpečí udušení!
-
Po každém použití a vždy před čištěním / údržbou zařízení vypněte.
-
Nebezpečí požáru. Nevysávejte hořící či doutnající předměty.
- Nikdy nepracujte s vysokotlakým čističem v prostorách, ve kterých hrozí nebezpečí exploze!
- Přístroj bezpodmínečně oka- mžitě vypněte, začne-li se tvořit pěna či uniká-li z přístro- je kapalina!
- Nepoužívejte abrazivní čisticí prostředky, čističe na sklo nebo víceúčelové čističe! Přístroj nikdy nesmíte ponořit do vody.
V kontaktu s nasávaným vzdu- chem může u určitých látek dojít ke tvorbě explozivních par či směsí.
- výbušné nebo hořlavé plyny, tekutiny a prach (reaktivní prach)
- reaktivní kovový prach (např. hliník, hořčík, zinek) ve spojení se silně alkalickými a kyse-lými čisticími prostředky
- nezředěné silné kyseliny a louhy
- organická rozpouštědla (např. benzin, ředidla barev, aceton, topný olej).
Kromě toho mohou tyto látky způsobit nežádoucí škody na materiálu přístroje.
Stupně nebezpečí
⚠️ NEBEZPEČÍ
Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k usmrcení.
⚠VAROVÁNÍ
Upozornění na potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo usmrcení.
⚠UPOZORNĚNÍ
Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním.
POZOR
Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.
Popis zařízení
Ilustrace najdete na rozkládací stránce!
■ Tento provozní návod popisuje víceúčelový vysavač uvedený vpředu na obálce.
■ Na obrázcích je ukázáno maximální vybavení, v závislosti na modelu se liší vybavení a dodávené příslušenství.
Při vybalení zkontrolujte obsah zásilky, zda nechybí příslušenství či zda dodaný přístroj není poškozen. Při škodách způsobených dopravou informujte laskavě Vašeho obchodníka.
1 Koncovka sací hadice
B 1
→ K připojení sací hadice při sátí.
2 Hlavní spínač EIN/AUS (ZAP/VYP)
ilustrace B 3
→ Poloha I: Přístroj je zapnutý. Poloha 0: Přístroj je vypnutý.
3 Držadlo
4 Filtrační kazeta a odblokovací tlačitko
ilustrace E1
Illustrace E2
→ Chcete-li provést čištění filtru, stiskněte odblokovací tlačítko, filtrační kazetu vyklopte a vyjměte.
5 Úchyt na příslušenství hák
Tento úchyt na příslušenství umožňuje uskladnění síťového kabelu a sacích trysek.
6 Parkovací poloha
ilustrace C1
→ Vypnutí podlahové trubice při pracovních přestávkách.
7 Uzávěr nádrže
ilustrace A 1
→ Otevřete tahem ven, uzamknutí provedete stlačením dovnitř.
8 Úchyt na příslušenství nádoby
Illustrace D2
→ Tento úchyt na příslušenstí umožňuje uskladnění sacího potrubí nebo jiného příslušenství.
9 Řídicí válec
ilustrace A 1
→ Nádobu otočte a kolečka úplně zasuňte do otvorů v jejím dně.
10 Filtrační sáček
Upozornění: Při mokrém sání nesmíte používat filtrační sáček!
ilustrace A 2
→ Doporučení: Při vysávání jemného prachu nasad'te filtrační sáček.
11 Plochý skládaný filtr (namontovaný v přístroji)
POZOR
Pracujte vždy s nasazeným plochý skládaný filtrem, a to jak při mokrém čištění tak při mokrém / suchém sání!
Sací hadice se spojovacím článkem
ilustrace B 1
→ Sací hadici zasuňte do přípojky na přístroji tak, aby zapadla.
→ Odpojení provedete tak, že stlačíte západku palcem a sací hadici vytáhnete.
Upozornění: Příslušenství, jako jsou např. sací kartáče (volitelně) lze nasadit přímo na spojovací článek a takto spojit se sací hadice.
Pro pohodlnou práci v úzkých prostorech.
Snímatelnou rukojeť lze v případě potřeby zapojit mezi příslušenství a sací hadici.
Viz poloha 13.
Doporučení: Při vysávání podlahy nasad'te rukojeť na sací hadici.
Snímatelná rukojeť
ilustrace B 1
→ Spojte rukojeť se sací hadicí tak, aby se zaaretovala.
Illustrace B 4
→ Chcete-li rukojeť od sací hadice sejmout, stiskněte západku palcem a rukojeť vytáhněte.
Upozornění: Po sejmutí rukojeti je možné příslušenství nasazovat přímo na sací hadici.
Viz poloha 12.
Doporučení: Při vysávání podlahy nasadte rukojeť na sací hadici.
Sací trubice 2 x 0,5 m
ilustrace B 1
→ Obě sací trubky zasuňte do sebe a spojte s rukoje- tí.
15 Podlahová hubice (s násadami)
→ Při vysávání suchých nečistot na podlaze upněte do podlahové hubice násadu se dvěma kartáčovými proužky.
→ Při vysávání vody z podlahy upněte do podlahové hubice násadu se dvěma gumovými manžetami.
16 Hubice na štěrbiny
→ Na čištění hran, štěrbin, topných těles a těžko přístupných míst.
Obsluha
POZOR
Pracujte vždy s nasazeným plochý skládaný filtrem, a to jak při mokrém čištění tak při mokrém / suchém sání!
Pokyny před uvedením přístroje do provozu
ilustrace A 1
→ Odjistěte hlavu přístroje a sejměte ji.
→ Nádobu otočte a kolečka úplně zasuňte do otvorů v jejím dně.
→ Nasad'te hlavu přístroje a zajistěte ji.
Uvedení přístroje do provozu
ilustrace B 1
→ Připojte příslušenství.
ilustrace B 2
→ Zasuňte sít'ovou zástrčku do zásuvky.
ilustrace B 3
→ Zapněte přístroj.
Vysávání za sucha
POZOR
Při práci s vysavačem používejte vždy plochý skládaný filtr.
Před použitím filtru zkontrolujte případná poškození a je-li potřeba filtr vyměňte.
ilustrace A 2
→ Doporučení: Při vysávání jemného prachu nasad'te filtrační sáček.
Pokyny pro filtrační sáčky
– Stupeň naplnění filtračního sáčku závisí na nečistotách, které byly nasáty.
– U jemného prachu, písku atd. se musí filtrační sáček vyměňovat častěji.
– Přeplněné filtrační sáčky mohou prasknout, proto filtrační sáček včas vyměňte!
POZOR
Vysávání studeného popela pouze s odlučovačem.
Objednací č. verze basic: 2.863-139.0, verze premium: 2.863-161.0.
Vysávání za mokra
→ Při vysávání vlhkosti resp. tekutiny dbejte na správnou násadu v podlahové hubici a připojte vhodné příslušenství.
POZOR
Nepoužívejte filtrační sáček!
Upozornění: Je-li nádoba plná, uzavře se sací otvor plovákem a zařízení běží na zvýšené obrátky. Přístroj v tomto případě okamžitě vypněte a nádobu vyprázdněte.
Přerušení provozu
ilustrace B 3
→ Vypněte přístroj.
ilustrace C1
→ Podlahovou hubici zavěste do parkovací pozice.
Ukončení provozu
→ Přístroj vypněte a síťovou zástrčku vytáhněte ze zásuvky.
Nádobu vyprázdněte
ilustrace D1
→ Sejměte hlavu přístroje, vyprázdněte nádobu naplněnou mokrými nebo suchými nečistotami.
Uložení prístroje
Ilustrace D2
→ Příslušenství a síťový kabel uskladněte na zařízení a zařízení uložte do suchých prostor.
Ošetřování a údržba
→ Přístroj a díly příslušenství z plastu ošetřujte běžnými čističi na plasty.
→ Nádržku a příslušenství dle potřeby vypláchněte vodou a před dalším použitím osušte.
Vyčistěte plochý skládaný filtr
Doporučení: Po každém použití vyčistěte filtrační kazetu. ilustrace E1
→ Odjistěte kazetu s filtrem, vyklopte a vyjměte ji, vyprázdněte nečistoty z filtrační kazety nad odpadkovým košem.
→ Vyčištění vloženého plochého skládaného filtru provedete oklepáním filtrační kazety o okraj odpadkového koše. Plochý skládaný filtr není potřeba z filtrační kazety demontovat.
V případě potřeby vyčistěte plochý skládaný filtr zvlášť.
ilustrace E1
→ Odjistěte filtrační kazetu, vyklopte a vyjměte ji.
Ilustrace E2
→ Vyjměte plochý skládaný filtr z filtrační kazety a vyklepejte.
→ V případě potřeby čistěte pouze pod tekoucí vodou, neškrábejte ani nekartáčujte.
Před použitím nechejte zcela vyschnout.
→ Na závěr opět zabuđujte suchý skládaný filtr do přístroje. Nasad'te filtrační kazetu do přístroje.
Pomoc při poruchách
Snížení sacího výkonu
Pokud je sací výkon přístroje nižší, zkontrolujte následující body:
→ Příslušenství, sací hadice nebo sací trubka jsou ucpané, ucpávku odstraňte pomocí tyčky.
ilustrace A 2
→ Filtrační sáček je plný: Použijte nový filtrační sáček.
llustrace E2
→ Plochý skládaný filtr je znečištěný: Vyjměte filtrační kazetu a vyčistěte filtr (viz kapitolu „Čištění plochého skládaného filtru“).
→ Poškozený plochý skládaný filtr vyměňte.
Technické údaje
| Napětí1~50-60 Hz | 220 - 240 V | |
| Výkon P_jmen | 1000 W | |
| Sit'ová pojistka (pomalá) 10 A | ||
| Objem sběrné nádoby 20 l | ||
| Nasávání vody pomocí rukojeti 12 l | ||
| Nasávání vody pomocí podlaho-vé trysky | 10 | l |
| Sit'ový kabel H05VV-F | 2x0,75 | |
| Hladina akustického tlaku (EN 60704-2-1) | 72 dB(A) | |
| Hmotnost (bez příslušenství) WD 4 | 7,0 kg | |
| Hmotnost (bez příslušenství) WD 4 Premium | 7,3 kg | |
Technické změny vyhrazeny.
Vsebinsko kazalo
Splošna navodila SL 5
Opis naprave SL 7
Uporaba SL 8
Všeobecné pokyny SK 5
Starostlivost' a údržba SK 9
Technické údaje SK 9
Všeobecné pokyny
Vážený zákazník,
Likvidácia filtra a filtračného vrecka
– Nikdy sa nedotýkajte sietovej zásuvky a vidlice vlhkými ru-kami.
– Siet'ovú zástrčku net'ahajte zo zásuvky za siet'ový kábel.
– Pred každým ošetrením a údržbou zariadenie vypnite a vytiahnite zástrčku.
Nikdy nevysávajte nasledovné látky:
→ Pre odloženie trysky na podlahu pri prerušení práce.
7 Uzáver nádrže
Obrázok A 1
→ Pri otváraní potiahnite smerom von. Pri zatváraní stlačte smerom dovnútra.
→ Nádrž otočte, vodiace kolieska zatlačte do otvorov v dne nádrže až po doraz.
10 Filtračný vak
→ Rukovät' musíte spájat' so sacou hadicou, kým riadne nezaklapne.
Obrázok B 4
15 Tryska na podlahu (s násadami)
→ Na podlahové vysávanie suchej nečistoty upevnite nadstavec s dvomi pásmi kefiek do podlahovej hubice.
→ Na podlahové vysávanie vody upevnite nadstavec s dvomi gumenými čel'ustami do podlahovej hubice.
16 Hubica na škáry
→ Nádrž otočte, vodiace kolieska zatlačte do otvorov v dne nádrže až po doraz.
Pracujte len so suchým filtrom s plochými záhybmi. Pred použitím skontrolujte možné poškodenie filtra a v prípade potreby vymeňte filter.
Obrázok A 2
Pokyny k filtračnému vrecku
→ Trysku na podlahu zaveste do parkovacej polohy.
Ukončenie práce
Starostlivost' a údržba
Vyčistite plochý skladaný filter
Odporúčanie : Po každom použití vyčistite kazetu filtra.
Obrázok
→ Odblokujte, vyklopte a odstráňte kazetu s filtrom.
Obrázok
| Napätie1~50-60 Hz | 220 - 240 | V |
| Výkon P_men . 1000 W | ||
| Siet'ový istič (pomalý) 10 A | ||
| Objem nádrže 20 l | ||
| Nádoba na vodu s rukovát'ou 12 l | ||
| Nádoba na vodu s tryskou na podlahu | 10 | l |
| Siet'ový kábel H05VV-F | 2x0,75 | |
| Hladina akustického tlaku(EN 60704-1) | 72 dB(A) | |
| Hmotnost' (bez príslušenstva)WD 4 | 7,0 kg | |
| Hmotnost' (bez príslušenstva)WD 4 Premium | 7,3 kg | |
