РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SXPW22PE STANLEY

Nettoyeur haute pression

Traduction des instructions originales

1.1 L'appareil que vous avez acheté est un produit à fort contenu technologique, fabriqué par l'un des plus grands spécialistes de nettoyeurs à haute pression sur le marché européen. Nous vous invitons à生存 attentivement et à observer ces quelques lignes pour optimier davantage ses performances. Pour le raccordement, l'utilisation et la maintenance de l'appareil, veuilles prendre toutes les précautions nécessaires à votre sécurité et à celle des personnes à proximité. Veuilles tire et respecter à la lecture les consignes de sécurité pour ne compromètre ni la santé ni la sécurité des personnes et pour éviter tout dégât matériel.

2 ICONES ET SYMBOLES

2.1 Respecter les pictogrammes de sécurité et les symboles figurant sur l'appareil et dans ce manuel.

Seuls les symboles concernant l'appareil acheté sont reproduits sur l'appareil et dans le manuel. S'assurer que les symboles et les pictogrammes de sécurité sur l'appareil sont lisibles et en bon état. Dans le cas contraire, les replacer en respectant la position d'origine.

Attention - Danger

Lire attentivement ces instructions avantemploi.

Icône E2 (si le symbole estprésent sur fig. 1) - Elle indique que l'appareil est concu pour un usage professionnel, c'est-à-dire pour les personnes qui ont de l'expérience, la connaissance technique, normative, législate et qui sont en mesure d'exécuter les opérations nécessaires à l'utilisation et à la maintenance de l'appareil. Cet apparéil ne doit pas être utilisé par des personnes (enfants inclus) dont les capacities physiques, sensorielles ou mentales sont réduites, ou par des personnes sans expérience ni formation.

Icône E3 (si le symbole estprésent sur fig. 1) - Elle indique que l'appareil est concu pour un usage non professionnel (domestique). Il peut être utilisé par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissance, à partir du moment où elles sont surveillées ou ont reçu des explications permettant d'utiliser l'appareil en toute sécurité et complènent les risques impliqués.

Organes en mouvement. Ne pas toucher.

0 Position « arrêt » de l'interrupteur

Position « marche » de l'interrupteur

Niveau de puissance acoustique garanti

Interdiction, averit l'utilisateur que les reglementations nationales peuvent interre le raccordement du produit au réseau d'eau potable.

Signal de danger, avertit l'utilisateur de ne pas diriger le jet d'eau vers les personnes, les animaux, les dispositifs électriques, ni vers l'appareil lui-même.

Classe d'isoation electrique II. L'appareil comporte une isolation renforcée ou une atation double (uniquement si le symbole figure sur l'appareil).

Classe d'isoation I. L'appareil comporte un conducteur de protection extérieur (ne de terre) (uniquement si le symbole figure sur l'appareil).

Ce produit observe les directives européennes en vigueur.

Icône E1 - Elle indique l'obligation de ne pas evacuer l'appareil comme déchet ain. Il peut être remis au distributeur au moment de l'achat d'un apparéil neuf. Les ties électriques et électroniques de l' apparéil ne doivent pas être réutilisées pour un ge improubre, car elles contiennent des substances dangereuses pour la santé.

Porter un casque de protection.

Porter un masque de protection.

Porter un apparéil de protection respiratoire.

Porter des gants de protection.

Porter des chaussures de sécurité.

Porter une tenue de protection.

3 CONSIGNES DE SECURITE/RISQUES RÉSIDUELS

3.1 AVERTISSEMENTS:À NE PAS FAIRE

3.1.1 ATTENTION. NE PAS laisser les enfants utiliser l'appareil et veiller à ce qu'ils ne jouent pas avec.
3.1.2 ATTENTION. Les jets à haute pression peuvent être dangereux en cas d'utilisation incorrecte.
3.1.3 ATTENTION. NE PAS utilise l'appareil avec des produits inflammables ou toxiques, ou avec tout liquide dont les caractéristiques sont incompatibles avec son mode d'opération. Il est interdit de faire fonctionner l'appareil en atmophère explosible ou potentiellement inflammable.
3.1.4 ATTENTION. DANGER D'EXPLOSION. NE PAS pulveriser de liquides inflammables.
3.1.5 ATTENTION. NE PAS diriger le jet d'eau vers les personnes ou les animaux.
3.1.6 ATTENTION. NE PAS diriger le jet d'eau vers l'appareil lui-même, des équipements électriques sous tension ou tout autre matériel électrique.
3.1.7 ATTENTION. NE PAS utiliser l'appareil si des personnes sont à portée du jet haute pression et sans équipement de protection.
3.1.8 ATTENTION. NE PAS diriger le jet d'eau dans sa direction ou dans la direction d'autres personnes dans le but de nettoyer des chaussures ou des vêtements.
3.1.9 ATTENTION. NE PAS utilise l'appareil à l'extérieur par temps de pluie.
3.1.10 ATTENTION. L'appareil NE doit enaucun cas etre laissé a un enfant ou a une personne incapable de s'en servir correctement.
3.1.11 ATTENTION. NE PAS touches la prise maje et/ou la prise de courant avec les mains mouillées.
3.1.12 ATTENTION. NE PAS utiliser l'appareil si le cable électrique est endommagé. Si le cable électrique est abimé, le faire replacer par le fabricant, par un centre d'assistance/agréé ou par une personne de qualification similaire pour éviter un danger.
3.1.13 ATTENTION. NE PAS utiliser l'appareil si le cable d'alimentation ou des pieces importantes comme, par exemple, les protections, les tuyaux à haute pression, le pistolet, sont abimés.
3.1.14 ATTENTION. NE PAS verrouiller le pistolet en position de marche.

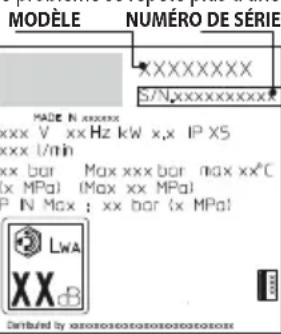

3.1.15 ATTENTION. S'assurer que l'appareil comporte une plaquette signalétique. Si celle-ci est manquante, contacter le revendeur. Un apparéil sans plaque NE doit PAS être utilisé, car il ne peut pas être identifié et représenté donc un danger potentiel.
3.1.16 ATTENTION. NE PAS modifier ni dérégler la vanne de régulation ou les dispositifs de sécurité.
3.1.17 ATTENTION. NE PAS changer le diamètre d'origine de la buse.
3.1.18 ATTENTION. NE PAS tirer sur le CABLE ELECTRIQUE pour déplacer l'appareil.
3.1.19 ATTENTION. Faire en sorte qu'aucun vehicule ne roule sur le tuyau haute pression.
3.1.20 ATTENTION. NE PAS tirer sur le tuyau haute pression pour déplacer l'appareil.
3.1.21 ATTENTION. Le jet haute pression est potentiellement dangereux lorsqu'il est dirigé vers des pneus, des valves de pneu ou autres objets pressurisés. Ne pas utiliser la buse rotative, et garder une distance d'au moins 30 cm par rapport aux pneus.
3.1.22 ATTENTION. Il est interdit d'utiliser des accessoires qui ne sont ni d'origine ni spécifiques pour le modele. Toute modification entraine l'invalidation de la déclaration de conformité et décharge le fabricant de toute responsabilité civile et PENALE.

3.2 AVERTISSEMENTS : À FAIRE

3.2.1 ATTENTION. Toutes les pieces conductrices DOIVENT ETRE PROTEGÉES contre les jets d'eau.
3.2.2 ATTENTION. Conformément à la norme CEI 60364-1, faire appel à un électricien qualifié pour les branchements électriques de l'appareil. Il est recommendé d'installer un disjoncteur différentiel qui coupe l'alimentation électrique de l'appareil si le courant de fuite à la terre excède 30mA pendant 30~ms , ou un dispositif qui garantit la mise à la terre.
3.2.3 ATTENTION. LORS du démarrage, l'appareil peut creer des interférences avec l'alimentation électrique.
3.2.4 ATTENTION. Le fonctionnement avec disjoncteur différentiel offre une protection individuelle supplémentaire (30 mA).
3.2.5 ATTENTION. Sur les modèles sans prise malé, l'installation doit être confiée à un personnel qualifié.
3.2.6 ATTENTION. Utiliser uniquement les rallonges electriques autorisées de section appropriée.
3.2.7 ATTENTION. Déconnecter toujours l'appareil de l'alimentation électrique avant de le laisser sans surveillance.

3.2.8

ATTENTION. Le jet haute pression peut faire rebondir les objets. Porter tous les équipements de protection individuelle (EPI) nécessaires pour travailler en sécurité.

3.2.9 ATTENTION. DECONNECTER l'appareil (en le débranchant de la prise) avant toute manipulation de nettoyage et d'entretien.
3.2.10 ATTENTION. Veiller à toujours TENIR le pistolet fermement avant d'appuyer sur la gachette, afin de contrecarrer le recul lors de la mise en route.
3.2.11 ATTENTION. RESPECTER les réglementations locales des autorités de l'eau en matière de connexion de ce type d'appareil aux canalisations. Selon la norme CEI 60335-2-79, l'appareil ne peut être raccordé directement au réseau public de distribution de l'eau potable que si, dans la tuyauterie d'alimentation, est installé un clapet anti-retour de type BA conforme à la norme EN 12729 avec système de vidange incorpore. Le clapet anti-retour peut être acheté chez le fabricant.
3.2.12 ATTENTION. L'eau ayant circulé dans un dispositif anti-refoulement est considérée comme non potable.
3.2.13 ATTENTION. Toute opération de maintenance et/ou de réparation des composants électriques DOIT est effectue par un personnel qualifié.
3.2.14 ATTENTION. Avant de débrancher le tuyau, DECHARGER la pression résiduelle.
3.2.15 ATTENTION. Avant chaque utilisation et de manière régulière, VÉRIFIER que les vis sont bien serrées et que toutes les pieces sont en bon état. S'assurer qu'aucune piece n'est usée ou casset.
3.2.16 ATTENTION. N'UTILISER que des déterments compatibles avec le revêtement du tuyau haute pression / cable électrique.
3.2.17 ATTENTION. Les personnes et les animaux DOIVENT RESTER à une distance de 15 m au moins.
3.2.18 ATTENTION. Cet apparéil a été créé pour être utilisé avec le dédTergent fourni ou préconisé par le fabricant. L'utilisation de tout autre dédTergent ou produit chimique peut donc restreer l'utilisation de l' apparéil dangereuse.
3.2.19 ATTENTION. Éviter tout contact du détergent avec la peau et surtout avec les yeux! En cas de contact avec les yeux, rincer abondamment sous le robinet et consulter immédiatement un médecin!

FR

3.2.20 ATTENTION. Les tuyaux à haute pression, les raccords et les joints sont tous importants pour permettre le fonctionnement sécurisé de l'appareil. Utiliser uniquement les tuyaux à haute pression, les raccords et les joints préconisés par le fabricant.
3.2.21 ATTENTION. Utiliser uniquement des pieces de rechange d'origine fournies ou approvées par le fabricant pour éviter que l'appareil ne devienne dangereux.
3.2.22 ATTENTION. Utiliser une rallonge inadaptée peut être dangereux. Si vous doivent utiliser une rallonge, cette-ci doit être spécifique conçue pour une utilisation en extérieur. La connexion entre le cable et la rallonge doit rester au sec et à distance du sol. C'est pourquoi il est recommendé d'utiliser un enrouleur de rallonge permettant de garder la prise à au moins 60~mm au-dessus du sol.
3.2.23 ATTENTION. Éteindre et débrancher l'appareil avant de le ranger, de le transporter et d'effectuer toute opération de montage, de nettoyage, de réglage et de maintenance.
3.2.24 ATTENTION. Emboiter le déboucheur de canalisations jusqu'au repère rouge avant d'allumer l'appareil.

4 INFORMATIONS GENÉRALES (FIG.1)/PAGE 3

4.1 Utilisation du manuel

Ce manuel fait partie intégrante de l'appareil et doit être conservé pour pouvoir être consulté en cas de besoin. Le dire attentivement avant l'installation/utilisation. En cas de cessions, l'ancien propriétaire doit remettre le manuel au nouveau propriétaire.

4.2 Emballage

L'appareil est livre partiellement demonté, dans un emballage en carton. Son contenu est représenté sur la fig.1.

4.2.1 Documentation fournie

A1 Manuel d'utilisation et d'entretien
A2 Consignes de sécurité
A3 Déclaration de conformité
A4 Regles de garantie

4.3 Elimination de l'emballage

Les matériaux de l'emballage ne sont pas dangereux pour l'environnement. Cependant, ils doivent être recyclés ou éliminés conformément aux normes en vigueur dans le pays d'utilisation.

5 INFORMATIONSTECNIQUES (FIG.1)/PAGE 3

5.1 Domaine d'utilisation

Cet apparéil a été concu pour laver les vehicules, voitures et bateaux privés, les batiments, etc. avec de l'eau claire et des détergents chimiques biodégradables pour enlever la saleté tenace. Il peut être utilisé pour laver les moteurs uniquement si l'eau sale est evacuée selon les normes en vigueur.

• Température de l'eau en entrée : voir plaquette signalétique de l'appareil.
• Pression de l'eau en entrée: min. 0,1 MPa - max. 1 MPa.
• Température ambiente de fonctionnement : supérieure à 0^

L'appareil est conforme aux normes CEI 60335-1 et CEI 60335-2-79.

5.2 Operateur

Pour identifier l'opérateur charge de l'usage de l'appareil (professionnel ou non professionnel), voir l'icone représentée sur la fig.1.

5.3 Pièces principales

B2 Lance
B3 Pistol et voque
B4 Cable electrique avec prise male (si prevul)
B5 Tuyau haute pression
B6 Reservoir de détergent (si prévu)
B7 Bouchon huile (si prévu)
E Buse
F Regulateur detergent (si prévu)
G Regulateur de pression (si prévu)
L Filtre a eau

5.3.1 Accessoires (si prévus avec la marchandise - voir fig.1)

C1 Aiguille de nettoyage de la buse C10 Vis
C2 Buse rotative C11 Supports
C3 Poignée C12 Gachette
C4 Brosse C13 Kit détergent
C5 Enrouleur C14 Roues
C6 Kit aspiration eau C15 Tube de graisse lubrifant
C7 Deboucheur de canalisations C16 Manometre
C8 Kit brosse grandes surfaces C17 Adaptateur
C9 Adaptateur

5.4 Dispositifs de sécurité

• Dispositif de mise en marche (H)

Le dispositif de mise en marche évite que l'appareil ne soit actionné accidentellement.

Attention - danger! Ne pas modifier ni déré

• Soupape de sécurité et/ou soupape régulatrice de pression.

La soupape de sécurité sert aussi à limiter la pression. Lorsque la gachette est relachée, la soupape s'ouvre et l'eau circule par

l'aspiration de la pompe ou est evacuée au sol.

• Robinet thermostatique (D1 si prévu)
  Si la température de l'eau dépasse la température prévue par le fabricant, le robinet thermostatique evacue l'eau chaude et aspire une quantité d'eau froide égale à l'eau evacuée jusqu'àr rétablissement de la bonne température.
• Loquet (D): évite que la gachette ne soit actionné accidentellement.
• Protection thermique : en cas de surcharge, la protection thermique arrêté le moteur de l'appareil.

Attention - danger!
Éteindre et débrancher l'appareil avant toute opération d'installation et de montage.

Pour la séquence de montage, voir fig.2.

6.2 Montage des bouchons de purge (si prévu)

Pour éviter les fuites d'huile, au moment de la livraison, les orifices de replissage de l'huile sont fermés par des bouchons de couleur rouge qui doivent être replacés par les bouchons de purgege fournis.

6.3 Montage de la buse rotative

(Pour les modèles qui en sont équipés)

Le kit buse rotative augmente la puissance de lavage.

L'utilisation de la buse rotative peut entrainer une baisse de la pression de 25% par rapport à la pression obtenue avec la buse réglable. Quoi qu'il en soit, son utilisation augmente la puissance de lavage par l'effet rotatif transmis au jet d'eau.

6.4 Branchement électrique

Attention - danger!
Vérifier la tension et la fréquence de la prise (V-Hz).
Elles doivent correspondre à la tension et à la fréquence indiquées sur la plaque signalétique de l'appareil (fig.2).

6.4.1 Utilisation d'une rallonge

Les cables et les prises mâles doivent avoir un indice de protection « IPX5 »

La section d'une rallonge doit etre proportionnee a sa longueur. Plus elle est longue, plus la section doit etre grande.Voir tableau I.

6.5 Raccordement au réseau d'eau

Attention - danger! Aspirer uniquement de I'eau filtrée ou propre. Le robinet du réseau d'eau doit garantir un débit égal à celui de la pompe.

Placer l'appareil le plus pres possible du point de raccordement au réseau d'eau.

6.5.1 Raccords

Sortie eau (OUTLET)
Entree eau avec filtrre (INLET)

6.5.2 Raccordement au réseau public d'eau potable

L'appareil ne peut etre raccorde directement au reseau public de distribution de I'eau potable que si, dans la tuyauterie d'alimentation, est instalé un clapet anti-retour conforme aux normes en vigueur avec système de vidange incorpore. Utiliser imperativement un tuyau renforcé d'au moins 13 mm de diamètre et de moins de 25 m de long.

6.5.3 Aspiration d'eau depuis un récipient ouvert

1) Visser le tuyau d'aspiration avec filtre sur l'arrivée d'eau (INLET), puis déposer son extrémité sur le fond du recipient.
2) Purger l'appareil:
a) Dévisser la lance.
b) Mettre l'appareil en marche et appuyer sur la gachette du pistolet jusqu'à ce qu'il n'y ait plus de bulles d'air dans l'eau qui s'écoule.
3) Éteindre l'appareil et revisser la lance.Remarque : la hauteur d'aspiration maximale est de 0,5 m. Il est recommandé de replir le tuyau d'aspiration avantemploi.

7 RÉGLAGES (FIG.3)/PAGE 6

7.1 Reglage de la buse (si prévu)

Tourner la buse (E) pour ajuster le jet d'eau.

7.2 Reglage de la distribution de détergent

Pour pulveriser le détergent à la bonne pression,mettre la buse (E) (si prévue) en position « ou monter le kit détergent (C13) (si prévu) comme montré sur la figure.

Utiliser le régulateur (F) pour doser la quantité de détergent (si prévu).

7.3 Réglage de la pression de travail (si prévu)

Utiliser le régulateur (G) pour ajuster la pression de travail. La pression est mesurée par le manomètre (si的前提).

8 UTILISATION (FIG.4)/PAGE 6

8.1 Commandes

• Dispositif de mise en marche (H).

Mettre le dispositif de mise en marche en pos. (ON/I) pour :

a) démarrer le moteur (pour les modèles sans système d'arrêt total/TSS);

b) préparer le moteur pour son fonctionnement (pour les modèles avec système d'arrêt total/TSS).

Si le dispositif de mise en marche comporte unvoyant, celui-ci doit s'allumer.

Mettre le dispositif de mise en marche en pos. (OFF/0) pour eteindre le nettoyeur.

Si le dispositif de mise en marche comporte unvoyant, celui-ci doit s'eteindre.

• Gachette du pistolot (I).

Attention - danger!

L'appareil doit fonctionner sur une surface plane et, dans la position indiquée sur la fig.4.

8.2 Mise en marche (voir fig.4)

1) Ouvrir complètement le robinet d'arrêté d'eau.
2) Deverrouiller le loquet (D).
3) Appuyer sur la gachette du pistolet pendant quelques secondes etmettre en marche l'appareil par le dispositif de mise en marche (ON/l).

Attention - danger!

Avant de faire fonctionner l'appareil, s'assurer qu'il est raccordé à l'eau. Tout fonctionnement à sec l'endommagerait.

Pendant le fonctionnement, ne pas couvrir les grilles d'éparation.

Modèle TSS - Sur les modèle TSS, avec interruption automatique du refoulement:

-enrelachantla gachette du pistonlet,la pression dynamique.
coupe automatiquement le moteur electrique;
- en appuyant sur la gâchette du pistonlet, la chute de pression fait démarrer automatiquement le moteur et la pression se reforme avec un tout petit retard;
- pour que le système d'arrêt total (TSS) puisse fonctionner correctement, au moins 4÷5 secondes doivent s'écouler entre la pression et le relâchement de la gachette, et vice versa.

Pour ne pas endommager l'appareil, éviter de le faire fonctionner à sec et s'assurer qu'il est toujours raccordé correctement à l'eau.

Pour les modèles sans système d'arrêt total (TSS), ne pas interrompree le jet d'eau pendant plus de 5 minutes pour éviter que la hausse de température de l'eau puisse endom-mager l'appareil.

8.3 Arret

1) Mettre le dispositif de mise en marche en pos. (OFF/0).
2) Appuyer sur la gachette du piston et decharger la pression à l'intérieur des tuyauteries.
3) Verrouiller le loquet (D).

8.4 Remise en marche

1) Deverrouiller le loquet (D).
2) Appuyer sur la gachette du piston et decharger l'air à l'intérieur des tuyauteries.

3) Mettre le dispositif de mise en marche en pos. (ON/l).

8.5 Mise hors service

1) Fermer le robinet de l'eau.
2) Appuyer sur la gachette du pistolet pour décharger la pression résiduelle et pour evacuer l'eau contenue dans l'appareil.
3) Eteindre l'appareil (OFF/0).
4) Debrancher l'appareil de la prise.
5) Vider et nettoyer le réserve de dédTergent à la fin de la séance de travail. Pour laver le réserve, utiliser de l'eau claire只不过 que du dédTergent.
6) Verrouiller le loquet (D) du pistonlet.

8.6 Utilisation du détergent

La pulverisation du détergent doit se faire avec les accessoires selon les instructions figurant au point 7.3.

L'utilisation d'un tuyau haute pression plus long que le tuyau d'origine ou l'utilisation d'une rallonge supplémentaire peut diminuer ou arreter complètement l'aspiration du détergent.

Remplir le réserve (B6) avec un détergent biodégradable.

8.7 Conseils pour un bon lavage

Dissoudre la saleté en appliquant au préalable le mélange d'eau et de détergent sur la surface encore sèche.

Dans le cas des surfaces verticales, le nettoyage s'effectue de bas en haut. Laisser agir pendant 1 ÷ 2 minutes, mais sans attendre qu'il sèche. Nettoyer avec le jet haute pression, à partir du bas, en gardant une distance minimale de 30~cm . Éviter que l'eau de rinceuge coule sur les surfaces non lavées.

Dans certains cas, l'action mecanique des brosses est nécessaire pour enlever les saletés tenaces.

Le jet haute pression n'est pas toujours la(Meilleure solution pour un bon lavage, car il peut endommager certaines surfaces. Il est recommendé de ne pas utiliser le jet fin de la buse régblable ni la buse rotative sur des pieces fragiles ou recouvertes de peintures, ou sur des objets pressurisés (ex. pneumatiques, valves de pneu, etc.).L'efficacité du lavage dépend à la fois de la pression et du volume d'eau utilisé, au même degré.

9 MAINTENANCE (FIG.5)/PAGE 279

Ne pas essayer d'effectuer des opérations de maintenance autres que les opérations décrites dans ce chapitre. Toute autre opération doit être effectuee auprès d'un revendeur agrée avec service après-vente.

Attention - danger!

Avant toute intervention sur l'appareil, le débrancher de la prise de courant.

9.1 Nettoyage de la buse

1) Dévisser la lance sur le pistolet.
2) Enlever toutes les saletés déposées dans le trou de la buse à l'aide de l'aiguille de nettoyage (C1).

9.2 Nettoyage du filtré

Vérifier le filtré d'aspiration (L) et le filtré détergent (si prévu) avant chaque utilisation et, si nécessaire, les nettoyer comme indiqué.

9.3 Déblocage du moteur (si prévu)

En cas d'arrêts prolongés, des dépôts de calcaires peuvent provoquer le blocage du moteur. Pour débloquer le moteur, tourné l'arbre moteur avec l'outil (M).

9.4 Appoint huile (si prévu)

Faire l'appoint en huile par l'orifice de replissage pour rétabir le bon niveau.

Pour les caractéristiques de l'huile, voir le tableau « Caracteristiques de l'huile »

9.5 Remisage d'hiver

Avant ce remisage, faire fonctionner l'appareil avec du liquide antigel non agressif et non toxique.

Ranger l'appareil dans un endroit sec et à l'abri du gel.

10 STOCKAGE ET TRANSPORT (FIG.5)/PAGE 279

Stocker les accessoires comme indiqué sur la fig.5.

Transporter l'appareil comme indiqued sur la fig.5.

11

DEPANNAGE

Problèmes Causes possiblés	Solutions
La pompe n'atteint pas la pression requise	Buse usée Remplacer la buse
	Filtre à eau sale Nettoyer le filtre (L) (fig.5)
	Alimentation en eau insuffisante Ouvrir complètement le robinet
	Aspiration d'air Contrôler les raccords
	Air dans la pompe	Éteindre l'appareil, puis appuyer sur la gâchette du pistolet jusqu'à ce que sorte un jet continu. Rallumer.
	Mauvais réglage de la buse Mettre la buse (E) en position (+) (fig.3)
	Intervention du robinet thermostatique Attendre que l'eau attagne la bonne températe
	Hauteur d'aspiration depuis le écipient ouvert supérieure à 0,5 m	Diminuer la hauteur d'aspiration
La pompe a des fortes fluctuations de pression	Aspiration de l'eau depuis un réservoir extérieur Raccorder l'appareil au réseau d'eau
	Température de l'eau en entrée trop élevé Diminuer la températe
	Buse bouchée Nettoyer la buse (fig.5)
	Filtre d'aspiration (L) sale	Nettoyer le filtre (L) (fig.5)
Le moteur vrombit mais ne se met pas en marche	Tension de réseau insuffisante	Contrôler que la tension de réseau correspond à celle de la plaque signalétique (fig.2)
	Baisse de tension causée par la ballonge Vérifier les caractéristiques de la ballonge
	Arrêt prolongé de l'apparil	Contacter le Centre d'assistance technique agrée
	Défaillances du système d'arrêt total (TSS)	Contacter le Centre d'assistance technique agrée
Le moteur électrique ne démarre pas	Manque de tension	Vérifier la présence de tension dans le réseau et contrôler que la prise mèle est bien introduite dans la prise (*)
	Défaillances du système d'arrêt total (TSS)	Contacter le Centre d'assistance technique agrée
	Appareil immobilisé depuis longtemps	Par le trou arrière, débloquer le moteur avec l'outil (M) (pour les modèles qui en sont équipés) (fig. 5)
Fuites d'eau	Joints d'étanchéité usés	Remplacer les joints auprès d'un Centre d'assistance technique agrée
	Intervention soupape de sécurité à échépendement libre	Contacter le Centre d'assistance technique agrée
Bruit excessif	Température de l'eau trop élevée	Diminuer la températe (voir données techniques)
Fuites d'huile	Joints d'étanchéité usés	Contacter le Centre d'assistance technique agrée
Uniquement pour TSS : l'appareil se met en marche bien que la gâchette du pistolet soit reliée	Mauvaise étanchéité dans le circuit haute pression ou dans le circuit de la pompie	Contacter le Centre d'assistance technique agrée
Uniquement pour TSS : en appuyant sur la gâchette du pistolet, l'eau ne sort pas (avec tuyau d'alimentation raccordé)	Buse bouchée Nettoyer la buse (fig.5)
Le détergent n'est pas aspiré	Buse régable en position haute pression	Mettre la buse (E) en position «■» (fig.3)
	Détergent trop dense	Diluer avec de l'eau
	Utilisation de ballonges tuyau haute pression	Remetre le tuyau d'origine
	Circuit du détergent encrassé ou étranglié	Rincer avec de l'eau propre et éliminer les étranglements évientuels. Si le problème persististe, consulter un Centre d'assistance technique agrée.
Fuite d'eau par le robinet thermostatique	La température de l'eau à l'intérieur de la tête de pompé a dépassé la valeur maximale indiquée sur la plaquette signalétique	Pendant le fonctionnement de l'appareil, ne pas interrompore le jet d'eau pendant plus de 5 minutes

(*) Si le moteur s'arrête soudainement pendant le fonctionnement et ne repeats pas, attendre 2-3 minutes avant de tenter de nouveau la mise en marche (Intervention de la protection thermique).
Si ce problème se repete plus d'une fois, contacter le Centre d'assistance technique agree.

12 COMMENT NE PAS ABIMER LES SURFACES

ATTENTION

12.1 Le jet haute pression peut abimer les pneus et représenter un danger.
12.2 Ne pas diriger le jet haute pression directement vers le pneu.
12.3 Choisir toujours la pression la plusasse pour nettoyer pres des roues et des pneus.
12.4 Ne jamais utiliser la « lance turbo » pour laver une partie quelconque du vehicule.
12.5 Pour plus d'informations, dire le paragraphe : « 8.7 Conseils pour un bon lavage »

Déclaration de conformité CE

Nous, Annoti Reverberi S.p.A., Modène, Italia, déclarons que l'les apparéil/s Stanley désigné/s ci-dessous:

Denomination de I'appareil Nettoyeur haute pression

N°modele SXPW17E SXPW17PE SXPW18E SXPW18PE SXPW20E SXPW20PE SXPW22E SXPW22PE

Consummation 1,7 kW 1,7 kW 1,8 kW 1,8 kW 2 kW 2 kW 2,2 kW 2,2 kW

FR

est/ont conforme(s) aux directives européennes suivantes :

2006/42/CE, 2014/35/UE, 2011/65/UE, 2012/19/UE, 2014/30/UE, 2000/14/CE (D. Lgs. italien 262/2002).

et est/sont produit(s) dans le respect des normes ou des reférentiels ci-après :

EN 60335-1, EN 60335-2-79, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 61000-3-11, EN 60704-1, EN 62233, EN 50581

Nom et adresse de la personne chargée de constituer le dossier technique : Stefano Reverberi / AR Managing Director

Via ML King, 3 - 41122 Modène, Italie

La procedur d'evaluation pour la conformite a la directive 2000/14/CE a ete mise en oeuvre dans les conditions precises dans I'annexe V.

N° modulo SXPW17E SXPW17PE SXPW18E SXPW18PE SXPW20E SXPW20PE SXPW22E SXPW22PE

Niveau de puissance acoustique mesured: 90,3 dB (A) 90,3 dB (A) 90,3 dB (A) 90,3 dB (A) 90,3 dB (A) 90,3 dB (A)

Niveau de puissance acoustique garanti : 93 dB (A) 93 dB (A) 93 dB (A) 93 dB (A) 93 dB (A)

93 dB (A) 93 dB (A)

Date:29.01.2016

MODENE (I)

Stefano Reverberi

Garantie

La validité de la garantie est régime par la législation en vigueur dans le pays dans lequel le produit est commercialisé (sauf indication contraire du fabricant).

Si le produit est defectueux par suite d'un defaut de materiel, d'un vice de construction ou pour non-conformite pendant la periode de validite de la garantie, le fabricant assure le remplacement des pieces reconnues defectueuses, ainsi que la reparation des produits sils sont raisonnablement uses ou leur remplacement.

La garantie ne couvre pas les composants sujets à usure normale (soupape, piston, joint d'etanchéité, joint d'huile, ressorts, joints toriques accessoires comme tuyaux, pistolet, brosses, roues, etc.)

La garantie ne couvre pas les defaults causés par :

• utilisation anormale, utilisation non admise ou négligence,
• location ou utilisation professionnelle si le nettoyeur est à usage domestique.
• inobservation des normes de maintenance prévues dans le manuel,
• réparations effectuees par du personnel ou des centres de réparation non agreés,
• utilisation de pieces de rechange ou d'accessoires qui ne sont pas d'origine,
• dommages causés par le transport, par des objets ou des substances étrangères, sinistre,
  -problèmes d'emmagasinage ou de stockage.

La preuve d'achat est nécessaire pour activer la garantie.

Pour assistance, Page : 276.

Données techniques Unité

Débit

Débit maximal

Pression

Pression maximale

Puisance

Température eau d'alimentation maximale

Pression maximale eau d'alimentation

Force de recul du pistonlet avec pression maximale

Type d'huile pompe

Classe de protection

Classe d'iso1ation du moteur

Indice de protection du moteur

Tension

Impedance de réseau maximale admissible

Niveau de pression acoustique L_PA (EN 60704-1) (K_PA = 2.5dB(A))

Niveau du puissance acoustique LW EN 60704-1 ^+ (KW = 2,5dB(A))

Vibrations de I'appareil (K = 1m / s)

Poids

Sous réserve de modifications techniques!

SXPW17E - SXPW17PE SXPW18E - SXPW18PE SXPW20E - SXPW20PE SXPW22E - SXPW22PE

1/min 5,335,55,55,5

l/min 77,337,337,33

MPa 9101111,5

MPa 13 13,5 14 15

kW 1,71,82,2

C 50505050

MPa 1111

N 15,70 17,20 18 18,50

kg

1/11/11

Classe F FFF

• IPX5 IPX5 IPX5 IPX5

V/Hz 220-240/50/60 220-240/50/60 220-240/50/60

---

dB(A) 78,8 78,8 78,8

dB(A) 93939393

annak beallitaisait.

(V modeloch toutofunkciou).
