РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ W 80P HUSQVARNA

Описание на продукта Продуктът е водна помпа за транспортиране на

Предназначение Продуктът се използва за източване или за подаване на прясна вода от или към дадено място. Не използвайте продукта за други задачи. 18 1421 - 004 - 09.07.2020Общ преглед на продукта

1. Лост на газта 2. Лост на смукача

1421 - 004 - 09.07.2020 193. Лост на клапана на горивото

4. Дръжка на въжето на стартера

6. Капачка на резервоара за масло и мерителна

8. Изпускателен отвор

10. Капак на въздушния филтър и въздушен филтър

12. Капачка за отвора за източване

15. Капачка за камерата на помпата

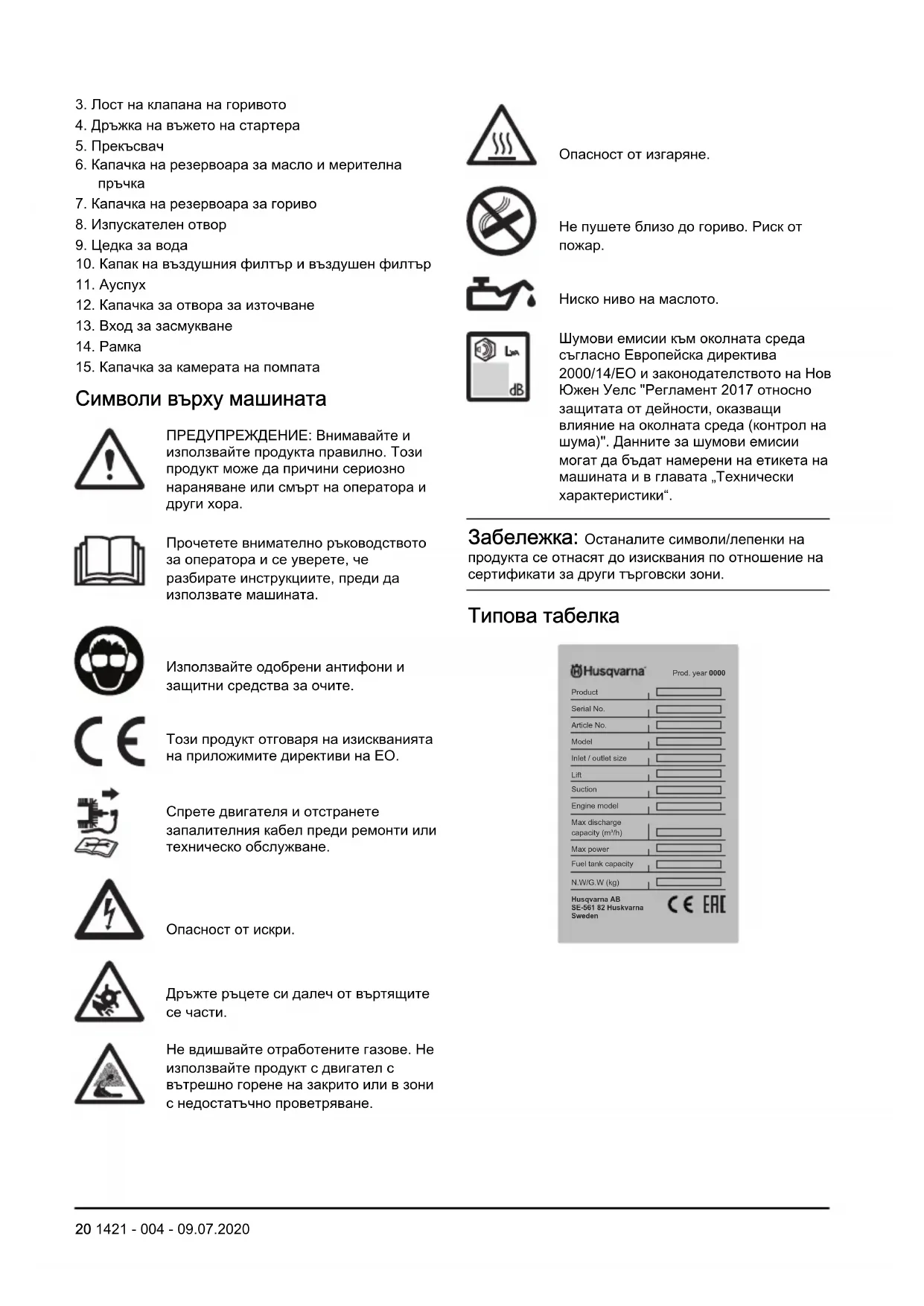

Символи върху машината ПРЕДУПРЕЖДЕНИЕ: Внимавайте и използвайте продукта правилно. Този продукт може да причини сериозно нараняване или смърт на оператора и други хора. Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате машината. Използвайте одобрени антифони и защитни средства за очите. Този продукт отговаря на изискванията на приложимите директиви на EO. Спрете двигателя и отстранете запалителния кабел преди ремонти или техническо обслужване. Опасност от искри. Дръжте ръцете си далеч от въртящите

Не вдишвайте отработените газове. Не използвайте продукт с двигател с вътрешно горене на закрито или в зони с недостатъчно проветряване. Опасност от изгаряне. Не пушете близо до гориво. Риск от

Ниско ниво на маслото. Шумови емисии към околната среда съгласно Европейска директива 2000/14/ЕО и законодателството на Нов Южен Уелс "Регламент 2017 относно защитата от дейности, оказващи влияние на околната среда (контрол на шума)". Данните за шумови емисии могат да бъдат намерени на етикета на машината и в главата „Технически характеристики“. Забележка: Останалите символи/лепенки на продукта се отнасят до изисквания по отношение на сертификати за други търговски зони. Типова табелка Prod. year 0000 Serial No. Product Article No. Model Inlet / outlet size Lift Suction Engine model Max power Fuel tank capacity N.W/G.W (kg) Max discharge capacity (m³/h) Husqvarna AB SE-561 82 Huskvarna Sweden 20 1421 - 004 - 09.07.2020Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете следващите предупредителни инструкции, преди да използвате продукта.

• Преди да пристъпите към работа, прочетете и разберете инструкцията за експлоатация и знаците за безопасност върху продукта. Вие сте отговорни за Вашата безопасност и за безопасността на другите.

• Спазвайте инструкциите в тази инструкция за експлоатация.

• Не е възможно да се отправи предупреждение за всяка възможна ситуация по време на работата и техническото обслужване на този продукт. Винаги бъдете внимателни и подхождайте

и разберете следващите предупредителни инструкции, преди да използвате продукта.

• Оставете двигателя да изстине преди транспортиране или съхранение на продукта.

• Трябва да знаете как да спрете бързо продукта при възникване на аварийна ситуация.

• Запознайте се с контролните органи и правилната употреба на продукта, преди да го използвате.

• Ако трябва да оставите продукта без надзор, спрете двигателя.

• Не пийте излизащата от продукта вода! Водата не е предназначена за пиене.

• Не позволявайте на деца или лица, които не са запознати с тези инструкции, да работят с

• Не работете с продукта, когато наблизо има други хора, особено деца или животни.

• Не поставяйте в камерата на помпата запалителни течности, като бензин или масло. Това може да доведе до пожар или взрив и да предизвика сериозно нараняване или смърт на оператора или други хора. Не използвайте в продукта морска вода, безалкохолни напитки, киселини, химически разтвори или някакви други

• При увеличаване на разликата между нивата, при която трябва да работи продуктът, дебитът на помпата намалява. Дължината, типът и размерът на маркучите могат да повлияят значително върху дебита на помпата.

• Не използвайте продукта без цедка.

• Дръжте частите на тялото си далеч от движещите се части.

• По време на работа ауспухът става много горещ и остава горещ известно време след спирането на работата. Не докосвайте ауспуха, когато е

следващите предупредителни указания, преди да използвате машината.

• Горивото е силно възпламенимо и изпаренията му създават опасност от експлозия. Бъдете внимателни с горивото, за да предотвратите нараняване, пожар или експлозия.

• Не вдишвайте изпаренията от горивото. Изпаренията от горивото са отровни и може да причинят увреждане. Уверете се, че въздушният поток е достатъчен.

• Никога не махайте капачката на резервоара за гориво и не зареждайте резервоара за гориво, когато двигателят работи.

• Оставете двигателя да изстине, преди да заредите гориво.

• Не наливайте гориво на закрито. Недостатъчният въздушен поток може да доведе до нараняване или смърт поради задушаване или въглероден

• Не поставяйте горещи предмети близо до горивото или двигателя.

• Преди зареждане с гориво отворете бавно капачката на резервоара за гориво и освободете внимателно налягането.

• Попадането на гориво върху кожата може да причини нараняване. Ако гориво попадне върху кожата Ви, използвайте сапун и вода, за да го отстраните.

• Ако разлеете гориво по дрехите си, сменете ги

• Не зареждайте резервоара за гориво догоре. Топлината причинява увеличаване на обема на горивото. Оставяйте място в горната част на резервоара за гориво.

• Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука.

• Преди да стартирате продукта, преместете го на минимум 3 m/10 фута от мястото, където сте наливали гориво.

• Не включвайте продукта, ако върху него има гориво или моторно масло. Отстранете излишното гориво и моторно масло и оставете продукта да изсъхне, преди да стартирате

• Проверявайте редовно двигателя за течове. Ако има течове в горивното система, не стартирайте двигателя, докато течовете не бъдат отстранени.

• Не използвайте пръстите си за проверка за течове от двигателя.

• Съхранявайте горивото само в одобрени съдове.

• Когато съхранявате продукта и горивото, се уверете, че горивото и изпаренията от горивото няма да причинят повреди.

• Източвайте горивото в одобрени съдове на открито и далеч от искри и пламъци. Безопасност относно отработените

следващите предупредителни указания, преди да използвате продукта.

• Отработените газове от двигателя съдържат въглероден окис, който е много опасен, отровен газ без миризма. Вдишването на въглероден окис може да причини смърт. Понеже въглеродният окис няма миризма и не може да бъде видян, не е възможно да бъде почустван. Симптом на отравяне с въглероден окис е замаяност, но е възможно човек да изпадне в безсъзнание без предупреждение, ако количеството или концентрацията на въглероден окис са достатъчно високи.

• Отработените газове също така съдържат неизгорели въглеводороди, включително бензен. Продължителното вдишване може да причини здравословни проблеми.

• Отработените газове, които можете да видите или помиришете, също съдържат въглероден

• Не използвайте продукт с двигател с вътрешно горене на закрито или в зони с недостатъчно проветряване.

• Не вдишвайте отработените газове.

• Уверете се, че има достатъчно проветряване в работната зона. Това е много важно при работа с продукта в изкопи или други тесни пространства, където отработените газове може да се натрупват лесно. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Преди да пристъпите към техническо обслужване на продукта, прочетете и разберете следващите предупредителни инструкции.

• Погрижете се за всеки открит от Вас проблем. Ако е необходимо, говорете със сервизен дистрибутор и не работете с продукта, ако същият е повреден.

• Неправилното техническо обслужване на продукта или пропускането на същото може да предизвика неизправности, които могат да доведат до сериозно нараняване или смърт на оператора или други хора.

• Техническото или сервизното обслужване, което не е посочено в тази инструкция за експлоатация, трябва да се извърши от одобрен сервизен дистрибутор.

• Не извършвайте техническо или сервизно обслужване при работещ двигател. Спрете продукта изцяло преди техническото или сервизното обслужване и оставете двигателя да изстине, за да предотвратите изгаряния.

• Внимавайте с бензина. За почистване на частите на продукта използвайте само разтворители, които не са запалими. Дръжте частите на тялото си далеч от горещо гориво.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата за безопасност,преди да монтирате продукта. За да изберете подходящите маркучи за работата

• Използвайте маркучи и съединители на маркучис доставената скоба за маркуч.• Погрижете се маркучите да не могат да бъдатпритиснати по време на работа. Маркучитетрябва да бъдат със здрава конструкция.• Уверете се, че маркучите са напълно херметичнии че в тях няма никакви отвори.• Уверете се, че размерът на смукателния маркучпасва на размера на входа за засмукване. Заинформация относно минималния размер намаркуча направете справка с

• За поддържане на най-добър резултат сепогрижете смукателният маркуч да не бъдепрекалено дълъг за работата. Изпълнявайтеинструкциите за монтиране на продукта.Направете справка с Инсталиране на страница

• За постигане на най-добър резултат изберете късизпускателен маркуч с голям диаметър. За да монтирате смукателния маркуч на продукта 1. Присъединете съединителя на маркуча (A) къмсмукателния маркуч (B) със скобата за маркуча(C). Уверете се, че уплътняващата шайба засъединителя на маркуча е в добро състояние.

2. Монтирайте цедката (D) в края на смукателниямаркуч със скобата за маркуча (E).3. Затегнете съединителя на маркуча на входа зазасмукване (F) на помпата. За да монтирате изпускателния

1. Присъединете съединителя на маркуча (A) къмизхода на помпата.

2. Монтирайте изпускателния маркуч (B) къмсъединителя на маркуча и затегнете скобата замаркуча (C).1421 - 004 - 09.07.2020 23Инсталиране

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата за безопасност,преди да монтирате продукта. За да монтирате продукта 1. Поставете продукта върху стабилна и равнаповърхност близо до източника на вода.2. Уверете се, че около продукта има свободнопространство от минимум 1 m.3. Уверете се, че близо до двигателя нямазапалими предмети.4. Погрижете се разликата между нивата насмукателния маркуч (А) да бъде възможно най-малка при работа. Разликата между нивата насмукателния маркуч не трябва да бъде по-голямаот 7,5 m/25 ft.

Забележка: Ако е необходимо, разликата между нивата на изпускателния маркуч (B) можеда бъде по-голяма. Но по-малка разлика междунивата на изпускателния маркуч (С) даваоптимален резултат.5. Ако изпускателният маркуч (D) трябва да пресечепът, разположете го перпендикулярно напосоката на движение. За да го защитите,поставете две дървени блокчета (E) от 2-тестрани на изпускателния маркуч.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете раздела с инструкции забезопасност преди използване напродукта. Извършете преди работа с продукта

• Уверете се, че продуктът е върху равнаповърхност.• Уверете се, че превключвателят ВКЛ./ИЗКЛ. е напозиция ИЗКЛ.• Проверете продукта за повреди. Уверете се, ченяма течове на гориво или масло.• Отстранете нежелания материал от продукта.Почистете внимателно около ауспуха истартерния модул.• Уверете се, че всички гайки, болтове, винтове,съединители на маркучи и скоби са затегнати.• Уверете се, че няма повреди по смукателния илиизпускателния маркуч.• Уверете се, че уплътняващата шайба и цедкатана съединителя на смукателния маркуч самонтирани правилно и не са повредени.• Проверете нивата на горивото и маслото.Прекалено ниското ниво на маслото може дадоведе до повреждане на продукта.• Проверете въздушния филтър. Направетесправка с За да проверите въздушния филтър на страница 29

За наливане на гориво Използвайте безоловен бензин с октаново число, непо-малко от 90 RON (87 AKI). ВНИМАНИЕ: Уверете се, че бензинът не е замърсен и не използвайтесмес от масло и бензин. Замърсявания24 1421 - 004 - 09.07.2020или вода в резервоара за гориво могат дадоведат до повреждане на продукта.1. Спрете двигателя и оставете продукта даизстине. Направете справка с Спиране напродукта на страница 26 2. Погрижете се продуктът да бъде поставен върхуравна повърхност и на място с добър въздушенпоток.3. Отстранете капачката на резервоара за гориво.4. Внимателно напълнете резервоара до 25 mm/1 inпод горната част на резервоара за гориво (A).

5. Почистете продукта от разлятото гориво.

ВНИМАНИЕ: Разлятото гориво представлява опасност от пожар иможе да навреди на околната среда. За да напълните продукта с вода Преди работа продуктът трябва да се напълни свода, за да се предотврати повреждането му.1. Махнете капачката за камерата на помпата (A) откамерата на помпата. A B

2. Налейте вода до долния край на изпускателнияотвор (B).3. Поставете и затегнете капачката за камерата напомпата.

За стартиране на продукта

Не работете спродукта на сухо. Напълнете продукта свода преди работа, за да предотвратитеповреждане на уплътнението на помпата.Направете справка с За да напълнитепродукта с вода на страница 25

1. Установете лоста на клапана на горивото (А) напозиция ВКЛ.

2. Установете лоста на смукача на правилнатапозиция.a) Ако двигателят е студен, затворете смукача

b) Ако двигателят е топъл, отворете смукача (В).

253. Приложете приблизително 1/3 газ (C).

4. Поставете превключвателя ВКЛ./ИЗКЛ. (D) на

5. Издърпайте бавно ръкохватката на въжето на

стартера (Е), докато усетите съпротивление.

6. Издърпайте бързо и силно ръкохватката на

въжето на стартера, докато двигателят стартира.

7. За да избегнете повреждане на продукта,

върнете бавно ръкохватката на въжето на стартера на начална позиция.

8. Ако двигателят е студен, отваряйте смукача

постепенно при загряването на двигателя. За да зададете оборотите на двигателя и дебита на помпата

1. Преместете лоста на газта докрай наляво, за да

помпата чрез лоста на газта (A).

Забележка: Дебитът на помпата е свързан с оборотите на двигателя и се регулира с лоста на

a) Местете лоста на газта наляво за увеличаване на дебита на помпата. b) Местете лоста на газта надясно за намаляване на дебита на помпата. Спиране на продукта ПРЕДУПРЕЖДЕНИЕ:

аварийна ситуация незабавно установете превключвателя ВКЛ./ИЗКЛ. на позиция ИЗКЛ., за да спрете двигателя.

3. Установете лоста на клапана на горивото (С) на

4. След като продуктът спре, почистете продукта.

Направете справка с За почистване на продукта на страница 29

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата с инструкции за безопасност, преди да започнете техническо обслужване на продукта. График за техническо обслужване

• Почиствайте продукта по-често, ако същият се експлоатира в силно запрашена среда. ** Техническо обслужване е необходимо само ако възникнат проблеми с работата. Обърнете се към одобрен сервизен търговец. Поддръжка Всекид-

Интервал на техническо обслужване в ча-

Проверка на нивото на моторното масло. X Сменете моторното масло. X X Проверете въздушния филтър. X Почистете въздушния филтър. X* Проверете запалителната свещ. X Подменете запалителната свещ. X Почистете искрогасителната мрежа (ако е приложи-

Почистете чашката за утайки. X Проверете и регулирайте оборотите на двигателя. X** Проверете и регулирайте хлабината на клапаните. X** Почистете камерата на горенето. След всеки 500 часа или на 2 години. Почистете резервоара за гориво и горивния филтър. X** 1421 - 004 - 09.07.2020 27Поддръжка Всекид-

Интервал на техническо обслужване в ча-

Проверете тръбата за горивото. След всеки 500 часа или на 2 години. Проверете ротора и хлабината на същия. X** Проверете входящия клапан на помпата. X** За проверка на нивото на моторното

ВНИМАНИЕ: Не работете с продукта при ниско ниво на моторното масло. Това може да доведе до повреждане на двигателя. ВНИМАНИЕ: Използвайте моторно масло с миещи свойства за 4-тактови двигатели с посочения на илюстрацията диапазон на вискозитета.

1. Спрете напълно продукта и се уверете, че

продуктът се намира върху равна повърхност.

2. Махнете капачката на резервоара за масло и

мерителната пръчка (А).

3. Почистете маслото от мерителната пръчка.

4. Поставете обратно мерителната пръчка докрай в

резервоара за масло.

5. Извадете мерителната пръчка.

6. Вижте колко е нивото на моторното масло на

долейте моторно масло до ръба на отвора на резервоара за масло (C).

8. Проверете отново нивото на моторното масло.

9. Поставете капачката на резервоара за масло и

мерителната пръчка. За смяна на моторното масло

Източвайте моторното масло, когато двигателят е топъл. Топлото моторно масло се източва по-бързо. ПРЕДУПРЕЖДЕНИЕ: Моторното масло става много горещо и може да причини изгаряния. Оставете 28 1421 - 004 - 09.07.2020двигателя да изстине, преди да източите

1. Поставете подходящ съд за гориво под отвора за

източване на двигателя.

2. Махнете капачката на резервоара за масло и

мерителната пръчка (А).

3. Отстранете пробката за източване (B) и

уплътняващата шайба (C). Изхвърлете уплътняващата шайба.

4. Оставете всичкото моторно масло да изтече в

5. Монтирайте нова уплътняваща шайба и пробката

6. Напълнете моторно масло. Направете справка с

За проверка на нивото на моторното масло на страница 28

мерителната пръчка и затегнете.

8. Предайте за рециклиране използваното моторно

масло в одобрено място за изхвърляне. За да проверите въздушния филтър

Подменете въздушния филтър, ако той не може да се почисти или ако е повреден. Не работете с продукта при повреден въздушен филтър. Повреден въздушен филтър може да предизвика повреждане на

1. Отстранете звездообразната гайка (A), капака на

въздушния филтър (B), крилчатата гайка (C) и въздушния филтър (D).

2. Проверете въздушния филтър за замърсяване и

3. Почистете въздушния филтър, ако е необходимо.

Извършете следващите стъпки. a) Почистете въздушния филтър в топла сапунена вода. b) Оставете въздушния филтър да изсъхне. c) Поставете въздушния филтър в моторно масло. Разтрийте въздушния филтър, за да разнесете моторното масло равномерно върху въздушния филтър. d) Стиснете въздушния филтър, за да отстраните излишното масло от въздушния

4. Почистете зоната около въздушния филтър и

капака на въздушния филтър. Погрижете се да не навлязат нежелани частици във въздуховода, който е свързан към карбуратора.

5. Монтирайте въздушния филтър, крилчатата

гайка, капака на въздушния филтър и звездообразната гайка. За почистване на продукта ПРЕДУПРЕЖДЕНИЕ:

двигателя да изстине, преди да пристъпите към чистене на продукта.

1. Почистете на ръка частите на продукта.

Не допускайте навлизане на вода във въздушния филтър, капака на въздушния филтър, 1421 - 004 - 09.07.2020 29ауспуха и органите за управление. Това може да повреди продукта.

2. Подсушете повърхността на продукта с кърпа.

3. Напълнете камерата на помпата с вода.

Направете справка с За да напълните продукта с вода на страница 25

Отстраняване на проблеми Двигателят не се стартира Причина Решение Лостът на клапана на горивото е установен на пози-

Преместете лоста на клапана на горивото на позиция

Смукачът е отворен. Затворете смукача. Превключвателят ВКЛ./ИЗКЛ. е установен на позиция

Установете превключвателя ВКЛ./ИЗКЛ. на позиция

В резервоара за гориво няма гориво. Наливане на гориво. Горивото в резервоара за гориво е недостатъчно. Източете резервоара за гориво и карбуратора. На- правете справка с За да източите резервоара за го- риво и карбуратора на страница 32 . Налейте чисто

Преди съхранение не е поставена добавка за стаби- лизиране на горивото или резервоарът за гориво не е

Запалителната свещ е повредена. Проверете разстоянието между електродите или сменете запалителната свещ. Запалителната свещ е навлажнена с гориво. Отстранете запалителната свещ и я оставете да из- съхне. Монтирайте запалителната свещ. ВНИМАНИЕ: Ако проблемът остава, тогава говорете с одобрен сервизен дистрибутор. Мощността на двигателя е намалена Причина Решение Въздушният филтър е задръстен. Почистете или сменете въздушния филтър. В резервоара за гориво има некачествен бензин. Източете резервоара за гориво и карбуратора. На- правете справка с За да източите резервоара за го- риво и карбуратора на страница 32 . Налейте чист

Преди съхранение не е поставена добавка за стаби- лизиране на горивото или резервоарът за гориво не е

Зададени са ниски обороти на двигателя. Повишете оборотите на двигателя. ВНИМАНИЕ: Ако проблемът остава, тогава говорете с одобрен сервизен дистрибутор. 30 1421 - 004 - 09.07.2020Няма дебит на помпата или дебитът на помпата е намален Причина Решение Мястото на продукта е неподходящо. Направете справка с Инсталиране на страница 24

Няма вода в камерата на помпата. Направете справка с За да напълните продукта с во- да на страница 25

Смукателният маркуч е повреден. Сменете смукателния маркуч. Цедката се намира над повърхността на водата. Потопете цедката напълно във водата. През съединителя на маркуча влиза въздух. Сменете уплътняващата шайба, ако е повредена. За- тегнете съединителя на маркуча и скобата за марку-

Цедката е задръстена. Почистете цедката. Цедката е повредена. Сменете цедката. Разликата между нивата на маркучите е прекалено

Сменете мястото на продукта и/или маркучите. Маркучите са повредени или са прекалено дълги. Маркучите се с неподходящ диаметър. Изберете правилния маркуч за работата. Направете

За да изберете подходящите маркучи за работата на страница 23

Мощността на двигателя е намалена. Направете справка с Мощността на двигателя е на- малена на страница 30

Транспорт и съхранение Транспортиране

• Оставете продукта да се охлади за минимум 15 минути преди транспортиране.

• По време на транспортирането дръжте продукта върху равна повърхност, за да предотвратите изтичането на гориво.

• Уверете се, че лостът на клапана на горивото е на позиция ИЗКЛ. За да подготвите продукта за краткотрайно съхранение Следващите инструкции са приложими за период на съхранение 30 – 90 дни.

• Спрете напълно продукта. Направете справка с Спиране на продукта на страница 26

• Източете камерата на помпата. a) Отстранете пробката за източване (А).

b) Промийте камерата на помпата с чиста вода. c) Оставете водата да се оттече от камерата на

d) Монтирайте пробката за източване.

• Почистете продукта. Вижте За почистване на продукта на страница 29

1421 - 004 - 09.07.2020 31• Смажете органите за управление със силиконовасмазка под формата на спрей.• Проверете продукта за корозия. Ако енеобходимо, говорете със сервизен дистрибутор.• Добавете стабилизатора за гориво в резервоараза гориво, за да се предотврати влошаването накачеството на горивото. Направете справка с да добавите стабилизатор към горивото настраница 32

• Поставете прахозащитен капак върху продукта зазащита.• Поставете продукта на място с добър въздушенпоток и далеч от пламъци и искри.• Ако е възможно, не поставяйте продукта на мястос висока влажност. За да добавите стабилизатор към горивото За да остане горивото в добро състояние за периодот 3 месеца, е необходимо да се добавистабилизатор за гориво.1. Поставете стабилизатора за гориво в съд загориво със свежо гориво.2. Налейте свежото гориво със стабилизатор загориво в резервоара за гориво на продукта.Направете справка с За наливане на гориво настраница 24

3. Напълнете камерата на помпата с вода.Направете справка с За да напълните продукта свода на страница 25

4. Стартирайте двигателя и оставете продукта даработи 10 минути. Това се прави, за да можегоривото без стабилизатор да бъде заместено отгориво със стабилизатор на горивото.5. Спрете двигателя и преместете лоста за клапанана горивото на позиция ИЗКЛ. Направете справка Спиране на продукта на страница 26

6. Източете водата от камерата на помпата.

За подготовка на продукта за продължително съхранение Следващите инструкции са приложими за период насъхранение с продължителност над 90 дни.1. Извършете посочените в За да подготвитепродукта за краткотрайно съхранение настраница 31 действия.2. Сменете моторното масло. Направете справка с За смяна на моторното масло на страница 28

3. Нанесете масло върху цилиндъра. Направетесправка с За да нанесете масло върху цилиндърана страница 33

4. Източете резервоара за гориво и карбуратора.Направете справка с За да източите резервоараза гориво и карбуратора на страница 32

За да източите резервоара за гориво и карбуратора 1. Поставете подходящ съд за гориво подкарбуратора. Използвайте фуния, за дапредотвратите изтичането на гориво.2. Преместете лоста на клапана на горивото (A) напозиция ИЗКЛ.

3. Завъртете болта за източване на карбуратора (B)1 – 2 оборота обратно на часовниковата стрелка.

4. Оставете горивото да изтече от карбуратора.5. Затегнете пробката за източване на карбуратора.6. Отстранете чашката за утайки.7. Преместете лоста на клапана на горивото (A) напозиция ВКЛ.

1421 - 004 - 09.07.20208. Оставете горивото да изтече от резервоара за

За да нанесете масло върху цилиндъра

1. Отстранете запалителната свещ.

2. Поставете в цилиндъра на двигателя около 5 cl

чисто моторно масло.

3. Дръпнете ръкохватката на въжето на стартера

около 5 пъти, за да разнесете маслото равномерно в цилиндъра.

4. Монтирайте запалителната свещ.

5. Дръпнете бавно ръкохватката на въжето на

стартера. Дърпайте, докато почувствате съпротивление и прорезът на ремъчната шайба се изравни с отвора в горната част на капака на стартера (А).

6. Върнете бавно ръкохватката на въжето на

стартера обратно на начална позиция. Технически данни Технически характеристики Husqvarna W50P Husqvarna W80P Размер на входа/изхода, mm 50 80 Обща разлика между нивата, m 28 28 Разлика между нивата за смука- телния маркуч, m

dB (A) 108 dB (A) 108 dB (A) 34 1421 - 004 - 09.07.2020Декларация за съответствие на ЕО Декларация за съответствие на ЕО За следното оборудване

• Сериен №: 1708000024, 1708000010 и нататък потвърждава изпълнението на всички приложими разпоредби на

• Директива на машините (2006/42/ЕО)

• Директива относно ограничението на опасни вещества (RoHS) (2011/65/ЕС)

• Директива за електромагнетична съвместимост (2014/30/EС)

• Директивата за емисии на шум от оборудване за използване на открито (2000/14/ЕО + 2005/88/ЕО)

• Процедура за оценяване на съответствието (2000/14/ЕО), изменена от 2005/88/ЕО приложение VI и съответствието със следния хармонизиран

• EN 809:1998+A1; EN 809:1998+A1/AC, EN 61000-6-1:2007; EN 55012:2007+A1 Weima, нотифициран орган за машинно оборудване (нотифициран под номер 0197), Weima lab., извърши сертифицирането на шума. За информация относно шумови емисии направете справка с
