РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LC 356VP HUSQVARNA

BG Ръководство за експлоатация 18-35

Транспортиране, съхранение и изхвърляне.....32

Технически характеристики.... 33

Декларация за съответствие на ЕО.... 35

Въведение

Продуктът е пешеходна ротационна косачка.

Закрепете коша за трева за събиране на тревата.

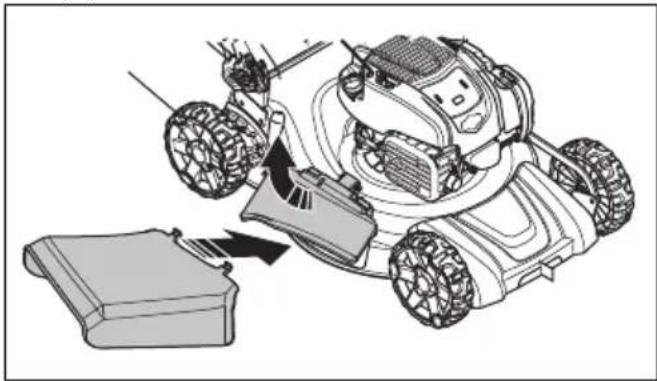

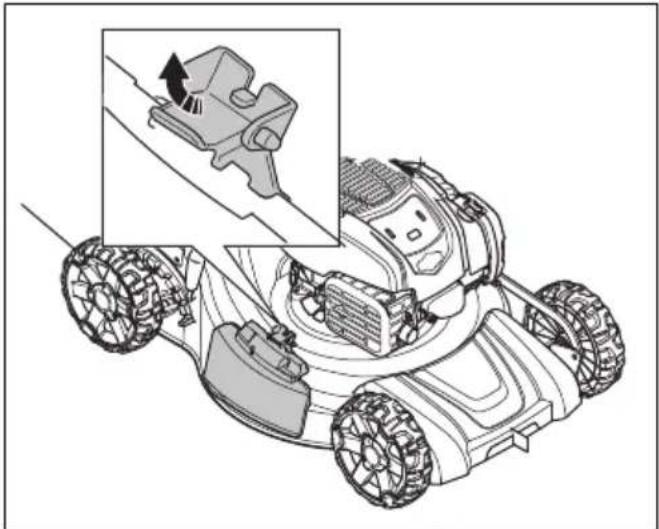

Закрепете страничния разтоварващ дефлектор за странично разтоварване на тревата. Поставете комплект за мулчиране, за да нарежете трева в тора.

Предназначение

Използвайте продукта за косене на трева. Не използвайте продукта за други задачи.

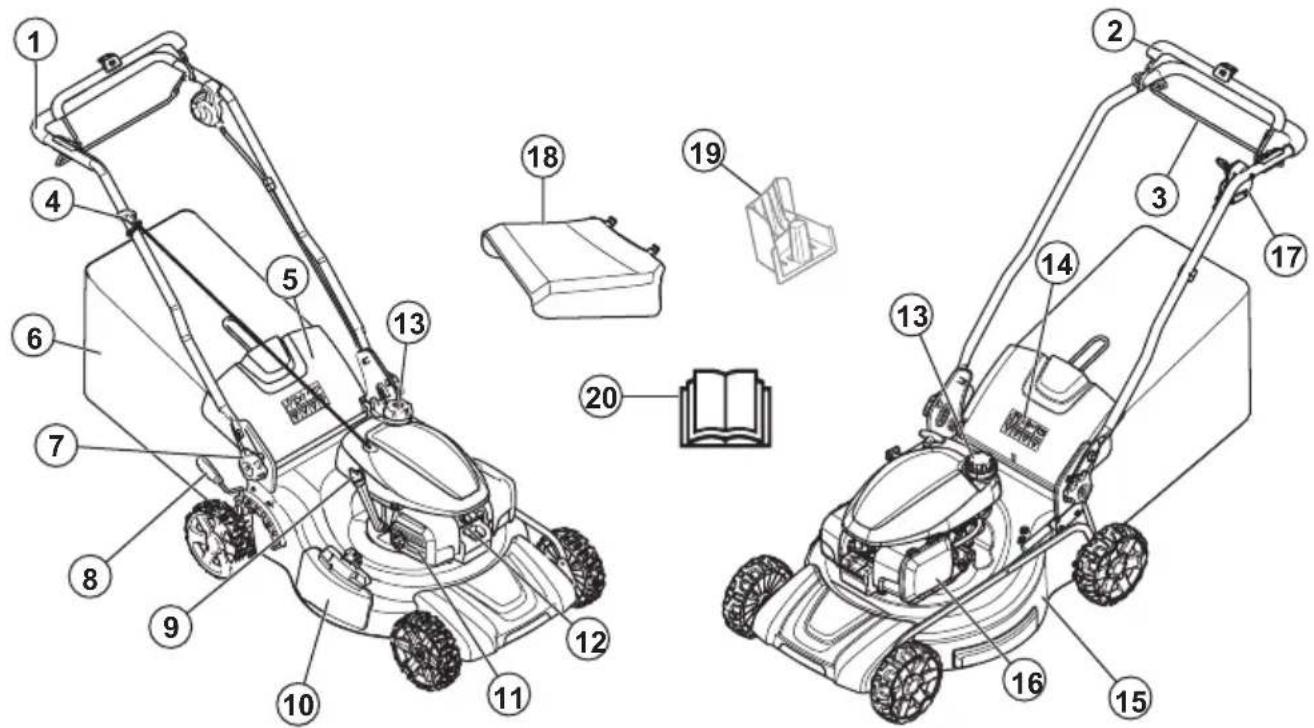

Общ преглед на продукта

1. Управление

2. Ръчка за спирачката на двигателя

3. Дръжка за задвижване

4. Дръжка на въжето на стартера

5. Заден капак

6. Кош за трева

7. Фиксатори за височината на дръжката

8. Лост за височината на рязане

9. Капачка за маслото

10. Капак на страничното разтоварване

11. Ауспух

12. Запалителна свещ

13. Капачка на резервоара за гориво

14. Символи

15. Капак срещу порязване

16. Въздушен филтър

17. Лост за управление на оборотите

18. Страничен дефлектор

19. Приставка за мулчиране (аксесоар)

20. Инструкция за експлоатация

Символи върху машината

ПРЕДУПРЕЖДЕНИЕ! Внимавайте и използвайте продукта правилно. Този продукт може да причини сериозно нараняване или смърт на оператора и други хора.

Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате машината.

Пазете се от отскачащи предмети и рикошети.

Дръжте хората и животните на безопасно разстояние от работната зона.

Предупреждение: Дръжте ръцете и краката си далеч от въртящия се нож.

Предупреждение: Дръжте ръцете и краката си далеч от въртящи се части.

Спрете двигателя и отстранете запалителния кабел преди ремонти или техническо обслужване.

Този продукт отговаря на изискванията на приложимите директиви на ЕО.

Шумови емисии в околната среда в съответствие с Директивата на Европейската общност. Емисите на продукта са посочени в раздела за технически характеристики и на табелката.

Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за някои търговски зони.

Отговорност за продукта

Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.
• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.
• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.
• продуктът не е ремонтиран в одобрен сервисен център или от одобрен орган.

Емисии Euro V

ПРЕДУПРЕЖДЕНИЕ: Намесата в двигателя прави невалидно ЕС одобрението на тип на този продукт.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се използват за указане на особено важни части на инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството.

ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството.

Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена ситуация.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.
• Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска

от тежко или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина.

• Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия дилър на Husqvarna, преди да продължите.
• Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното имущество.
• Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.
• Не позволявайте на когото и да е да работи с продукта, докато не се уверите, че е прочел и разбрал съдържанието на инструкцията за експлоатация.
• Не позволявайте на деца да работят с продукта.
• Дръжте децата далеч от работната зона. През цялото време трябва да присъства отговорен възрастен.
• Не позволявайте на лица, които не са запознати с инструкциите, да работят с продукта.
• Винаги наблюдавайте лица с намален физически или умствен капацитет, които използват продукта. През цялото време трябва да присъства отговорен възрастен.
• Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.
• Не използвайте продукта, ако е неизправен.
• Не променяйте този продукт или не го използвайте, ако има вероятност той да е бил променен от друг.
• Не променяйте регулировката за управление на оборотите на двигателя.

Безопасност на работната област

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

• Отстранете препятствия като клони, пръчки и камъни от работната зона, преди да използвате продукта.
• Обектите, които се удрят в режещото оборудване, могат да бъдат изхвърлени и да причинят нараняване на лицата и щети на предметите. Дръжте страничните наблюдатели и животните на безопасно разстояние от продукта.
• Никога не използвайте продукта в лошо време – например при мъгла, дъжд, силни ветрове, много силен студ и риск от мълнии. Използването на продукта в лошо време или върху влажни или

мокри терени е изморително. Лошото време може да създаде опасни условия, като например хлъзгави повърхности.

• Внимавайте за лица, предмети и ситуации, които могат да са причина за намаляване на безопасната работа на продукта.
• Внимавайте за препятствия като корени, камъни, клони, ями и канавки. Дългата трева може да крие препятствия.
• Косенето на трева на склон може да бъде опасно. Не работете с продукта, когато наклонът на повърхността е повече от 15°.
• Използвайте продукта напречно на склона. Не се движете нагоре и надолу.
• Внимавайте, когато преминавате покрай закриват ъгли и предмети, които скриват зрителното Ви поле.

Безопасност при работа

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

• Използвайте този продукт само за косене на морави. Не се допуска използването му за други цели.
• Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 21.
• Уверете се, че знаете как бързо да спрете двигателя при аварийна ситуация.
• Никога не стартирайте двигателя в затворено пространство или близо до запалими материали. Отработените газове от двигателя са горещи и могат да съдържат искри, които да предизвикат пожар.
• Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се разхлаби и да причини телесна повреда.
• Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния вал на двигателя. Огънатата ос предизвиква силни вибрации и има много голяма опасност ножът да се разхлаби.
• Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Изключете запалителния кабел от запалителната свещ. Проверете продукта за повреди. Ремонтирайте повредите или потърсете оторизиран сервис за това.
• Никога не прикрепяйте ръчката на спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран.

• Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че ножът не се допира в земята или в други предмети.

• Винаги стойте зад продукта, когато го използвате.

• Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си далеч от въртящите се остриета.
• Не накланяйте продукта при стартиран двигател.
• Бъдете внимателни, когато дърпате продукта назад.
• Никога не повдигайте продукта при стартиран двигател. Ако се налага да вдигнете продукта, първо спрете двигателя и изключете запалителния кабел от запалителната свещ.
• Не се движете назад при работа с продукта.
• Спрете двигателя, когато преминавате през области без трева, например пътеки от чакъл, камък или асфалт.
• Не тичайте с продукта, когато двигателят работи. Винаги ходете, когато работите с продукта.
• Спрете двигателя, преди да промените височината на рязане. Никога не регулирайте при стартиран двигател.
• Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че режещото оборудване не се върти.

Инструкции за безопасност за работа

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.
• Използвайте антифони, ако нивото на шума е по- високо от 85 dB.
• Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете боси.
• Използвайте дълги панталони от здрав плат.
• Когато е необходимо, носете защитни ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване.

Приспособления за безопасност на машината

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не използвайте машина с неизправни приспособления за безопасност.
• Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервис Husqvarna.

За проверка на капака срещу порязване

Капакът срещу порязване намалява вибрациите в продукта и опасността от нараняване, причинени от острието.

- Проверете капака срещу порязване, за да се уверите, че няма повреди, като например пукнатини.

За проверка на ръчката на спирачката на двигателя

Ръчката за спирачката на двигателя спира двигателя. Когато ръчката за спирачката на двигателя бъде пусната, двигателят спира.

- Запалете двигателя и след това освободете ръчката на спирачката на двигателя. Ако двигателят не спре след 3 секунди, позволете на одобрен Husqvarna сервис да регулира спирачката на двигателя.

За да извършите проверка на задния капак

Задният дефлектор намалява риска от изхвърляне на предмети по посока на оператора.

• Уверете се, че задният капак не е повреден.
• Уверете се, че пружините, които затварят задния капак, не са повредени.
• Заменяйте повредените пружини и части.
• Уверете се, че задният капак може да се движи свободно върху пантите.

Аycпух

Ауспухът е предназначен за максимально намаляване на нивата на шума и за отвеждане на отработените газове настрани от потребителя.

Не използвайте машината, ако ауспухът липсва или е дефектен. Дефектен ауспух увеличава нивото на шума и риска от злополука.

ПРЕДУПРЕЖДЕНИЕ: Ауспухът се нагрява много по време и след работа и също при обороти на празен ход. Бъдете внимателни близо до запалими

материали и/или газове, за да предотвратите възникването на пожар.

- Проверявайте ауспуха редовно, за да сте сигурни, че е закрепен правилно и не е повреден.

Безопасност при работа с гориво

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не включвайте продукта, ако върху него има гориво или моторно масло. Отстранете нежеланото гориво/масло и оставете продукта да изсъхне.
• Ако разлеете гориво по дрехите си, сменете ги незабавно.
• Внимавайте да не попадне гориво върху тялото Ви, това може да доведе до телесни увреждания. Ако гориво попадне върху тялото Ви, използвайте сапун и вода, за да го отстраните.
• Не стартирайте продукта, ако от двигателя има теч. Проверявайте редовно двигателя за течове.
• Внимавайте с горивото. Горивото е запалимо, изпаренията са взривоопасни и могат да причинят телесни увреждания или смърт.
• Не вдишвайте горивните изпарения, това може да доведе до телесни увреждания. Уверете се, че има достатъчен въздушен поток.
• Не пушете близо до горивото или двигателя.
• Не поставяйте топли предмети близо до горивото или двигателя.
• Не добавяйте гориво, когато двигателят работи.
• Уверете се, че двигателят е изстинал преди зареждане с гориво.
• Преди зареждане с гориво отворете бавно капачката на резервоара за гориво и освободете внимателно налягането.
• Не добавяйте гориво към двигателя на закрито. Недостатьчният въздушен поток може да доведе до нараняване или смърт поради задушаване или въглероден окис.

• Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука.

• Преди да включите двигателя, преместете продукта най-малко на 3 m/10 ft от мястото, където сте заредили резервоара.

• Не зареждайте резервоара за гориво догоре. Топлината причинява увеличаване на обема на горивото. Оставяйте място в горната част на резервоара за гориво.

Инструкции за безопасност при техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Отработените газове от двигателя съдържат въглероден окис – много опасен, отровен газ без миризма. Не стартирайте двигателя на закрито или в затворени пространства.
• Преди техническо обслужване на продукта спрете двигателя и изключете запалителния кабел от запалителната свещ.
• Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.
• Аксесоари и промени на продукта, които не са одобрени от производителя, могат да доведат до сериозно нараняване или смърт. Не правете промени по продукта. Винаги използвайте само аксесоари, които са одобрени от производителя.
• Ако техническото обслужване не се изпълнява правилно и редовно, рискът от нараняване и повреда на продукта се увеличава.
• Изпълнявайте техническото обслужване само както е посочено в това ръководство на собственика. Всички останали сервизни дейности трябва да се извършват от одобрен Husqvarna сервис.
• Позволете одобрен Husqvarna сервис редовно да обслужва продукта.
• Заменете повредени, износени или счупени части.

Монтаж

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди

сглобяване на продукта трябва да прочетете и разберете главата за безопасност.

ПРЕДУПРЕЖДЕНИЕ:

Отстранете кабела на запалителната свещ от запалителната свещ, преди да сглобите продукта.

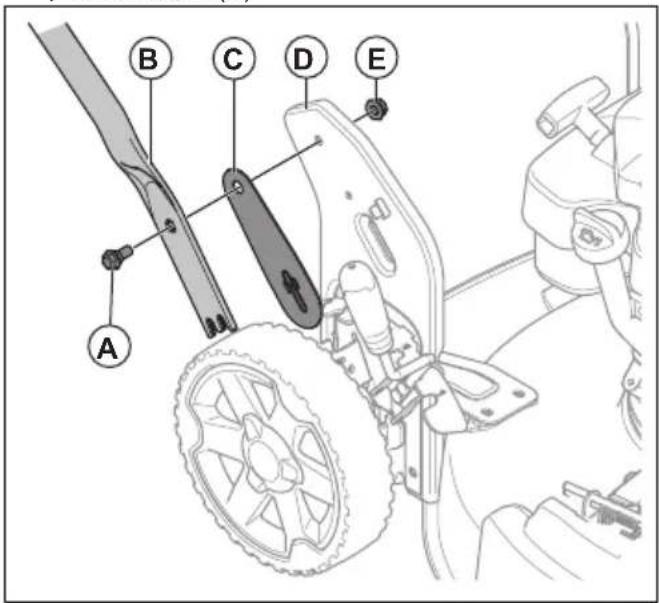

За да монтирате ръкохватката

1. Прекарайте винта (A) през ръкохватката (B), пластмасовата шайба (C) и опорната скоба на ръкохватката (D).

A B C D E

1. Затегнете гайката (Е) докрай.

2. Прекарайте винта (F) през шайбата (G) и опорната скоба на ръкохватката.

F G H

1. Затегнете фиксатора (Н) докрай.

За регулиране на ръкохватката

1. Разхлабете дополните копчета.

2. Преместете фиксаторите към долния край на каналите от лявата и дясната страна на продукта.

1. Задайте височината на дръжката в едно от 2 възможни положения.

2. Преместете фиксаторите по посока на дръжката, докато спрат и се чуе щракване.

CLICK!

1. Затегнете напълно фиксаторите.

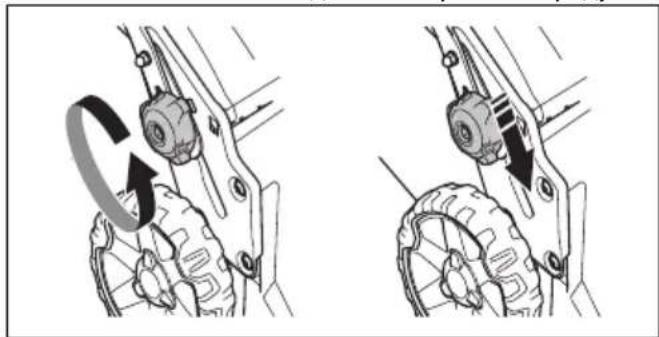

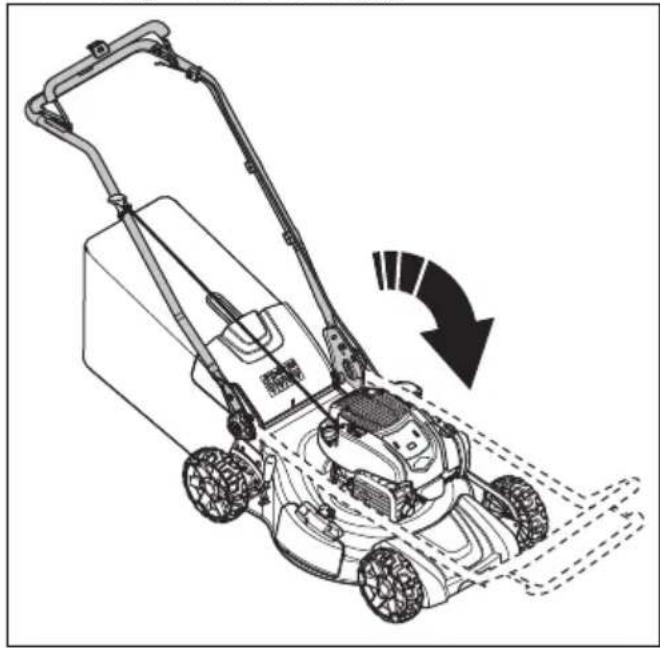

За задаване на продукта в положение за транспортиране

1. Отстранете коша за трева (ако е инсталиран).

2. Разхлабете дополните копчета.

3. Преместете фиксаторите към долния край на каналите от лявата и дясната страна на продукта.

1. Сгънете ръкохватката напред.

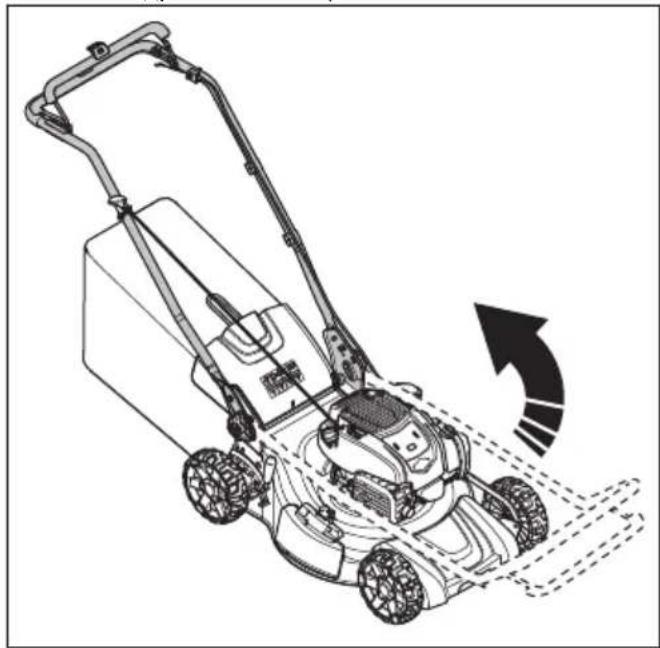

Задаване на продукта в положение за работа

1. Сгънете дръжката в изправено положение.

1. Преместете фиксаторите по посока на дръжката, докато спрат и се чуе щракване.

CLICK!

1. Затегнете напълно фиксаторите.

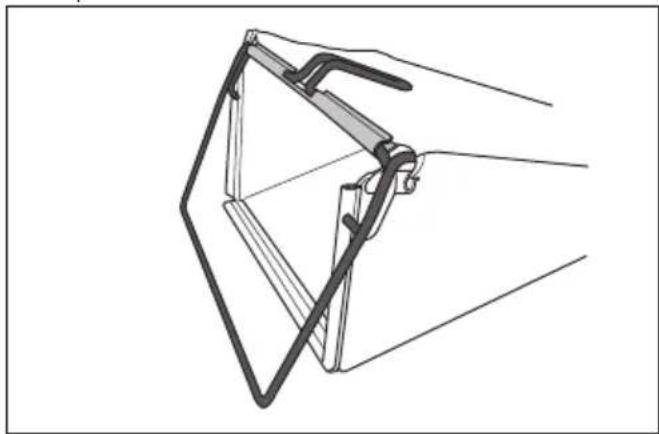

За сглобяване на коша за трева

1. Прикрепете рамката на коша за трева към торбата за събiranе на трева, като твърдата част на торбата трябва да е отдолу. Дръжте ръкохватката на рамката извън горната част на торбата.

1. Закрепете торбата за трева към рамката с щипките.

ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете и разберете главата за безопасност.

Husqvarna Connect

Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna:

• Разширена продуктова информация.
• Информация и помощ за частите на продукта и сервизното обслужване.

За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на Вашето мобилно устройство.
2. Регистрирайте се в приложението Husqvarna Connect.
3. Изпълнете стъпките с инструкции в приложението Husqvarna Connect, за да свържете и регистрирате продукта.

Преди да започнете работа с продукта

1. Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите.
2. Проверете режещото оборудване, за да се уверите, че то е правилно монтирано и регулирано. Вижте За проверка на режещото оборудване на страница 29.
3. Напълнете резервоара за гориво. Вижте 3а наливане на гориво на страница 25.
4. Напълнете резервоара за масло и проверете нивото на маслото. Вижте За проверка на нивото на маслото на страница 30

За наливане на гориво

Ако има наличен, използвайте нискоемисионен/алкалитен бензин. Ако няма наличен нискоемисионен/алкалитен бензин, използвайте висококачествен безоловен бензин или оловен бензин с октаново число не по-малко от 90.

ВНИМАНИЕ: Не използвайте бензин с октаново число по-малко от 90 RON (87 AKI). Това може да повреди продукта.

1. Отворете бавно капачката на резервоара за гориво, за да освободите налягането.
2. Заредете бавно резервоара от туба с гориво. Ако разлеете гориво, попийте го с кърпа и оставете горивото, което остане да изсъхне.
3. Почистете областта около капачката на резервоара за гориво.
4. Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука.
5. Преди да включите двигателя, преместете продукта най-малко на 3 m (10 ft) от мястото, където сте заредили резервоара.

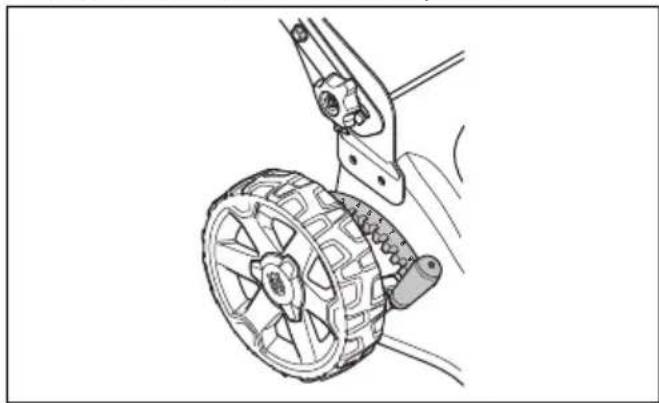

За регулиране на височината на рязане

1. Преместете назад лоста за височина на рязане, за да увеличите височината на рязане.
2. Преместете напред лоста за височина на рязане, за да намалите височината на рязане.

ВНИМАНИЕ: Не настройвайте твърде ниска височина на рязане. Ножовете могат да се ударят в земята, ако повърхността на моравата не е равна.

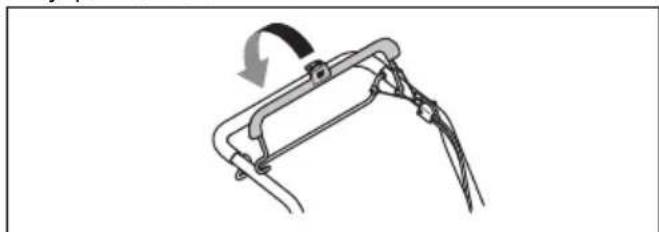

За стартиране на продукта

1. Уверете се, че запалителният кабел е свързан към запалителната свещ.
2. Останете зад продукта.
3. Задръжте ръчката на спирачката на двигателя до управлението.

1. Дръжте дръжката на стартерното въже с дясната си ръка.
2. Бавно издърпайте стартерното въже, докато почувствате някакво съпротивление.
3. Издърпайте силно шнура, докато двигателят запали.

ПРЕДУПРЕЖДЕНИЕ: Не навивайте стартерното въже около ръката си.

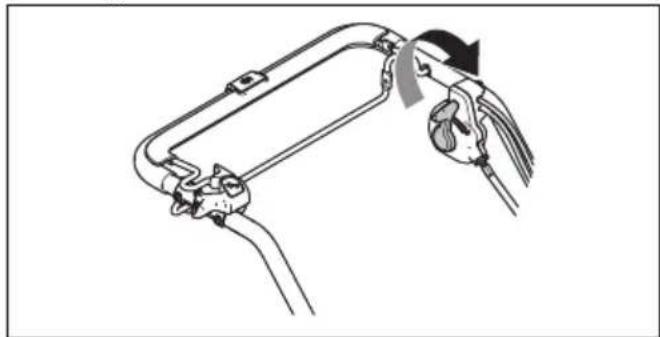

За да използвате задвижването на колелата

- Стартирайте задвижването на колелата с лоста за управление на оборотите от лявата страна на дръжката. Преместете лоста за управление на оборотите напред за увеличаване на оборотите и назад за намаляване.

• Преди да дръпнете продукта назад, изключете задвижването и бутнете продукта напред приблизително 10 см.
• Освободете дръжката за задвижване, за да изключите задвижването, например, когато приближите препятствие.

Спиране на продукта

• За да спрете само задвижването, освободете дръжката за задвижване.
• За да спрете двигателя, освободете ръчката за спирачката на двигателя.

За да използвате продукта с коша за трева

ПРЕДУПРЕЖДЕНИЕ: Не

работете с продукта без монтиран кош за трева или без задният капак да е затворен. Възможно е да се изхвърлят предмети и да причинят нараняване на оператора.

1. Повдигнете задния капак и отстранете приставката за мулчиране, ако е монтирана.

1. Сглобете коша за трева, вижте За сглобяване на коша за трева на страница 24.
2. Поставете коша за трева върху скобата.
3. Отпуснете задния капак и го поставете върху рамката на торбата за трева.

За да превключите продукта към режим на мулчиране

Уверете се, че двигателят е изключен, преди да превключите продукта към режим на мулчиране.

1. Повдигнете задния капак и отстранете коша за трева, ако е монтиран.

2. Поставете приставката за мулчиране в канала за разтоварване на тревата.

1. Затворете задния капак и се уверете, че е добре затворен към приставката за мулчиране.
2. Заменете ножа с ножа за мулчиране, доставен в комплекта за мулчиране. Вижте За сменяне на ножовете на страница 29.

За да превключите продукта към режим на странично разтоварване

1. Повдигнете задния капак и отстранете торбата за трева, ако е монтирана.
2. Затворете задния капак и се уверете, че е добре затворен към продукта.
3. Повдигнете блокировката за разтоварване.

1. Отворете предпазителя за странично разтоварване и монтирайте страничния разтоварващ дефлектор върху опорните щифтове.

1. Оставете предпазителя за странично разтоварване да се затвори към страничния разтоварващ дефлектор. Уверете се, че страничният разтоварващ дефлектор е фиксиран на позиция, преди да започнете работа с продукта.

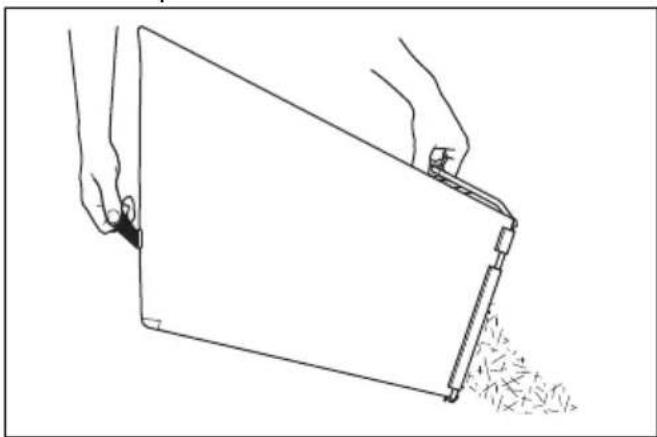

За изпразване на коша за трева

ВНИМАНИЕ: Повдигнете коша за трева, когато го местите, за да предотвратите износване.

1. Повдигнете коша за трева с ръкохватката на рамката.
2. Използвайте ръкохватката на рамката и ръкохватката на торбичката, когато изпразвате коша за трева.

За получаване на добър резултат

- Винаги използвайте остър нож. Косенето със затъпен нож е неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож.

• Не отрязвайте повече от 13 от дължината на тревата. Използвайте най-голямата височина на рязане, когато започнете да режете тревата. Вижте какъв е резултатьт и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, работете бавно и окосете 2 пъти, ако е необходимо.

• Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата.

• Повдигнете задния капак и извадете коша за трева.

• Ако има монтирани приставка за мулчиране и острие за мулчиране, извадете ги.
• Затворете задния капак преди работа с продукта. Когато работите с продукта, изрязаната трева се извежда под задния капак.

Поддръжка

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете раздела за безопасност.

За всички работи по поддръжката и поправката на продукта е необходимо специално обучение.

Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, говорете с него, за да Ви даде информация за най-близкия сервис.

График за техническо обслужване

ВНИМАНИЕ: Уверете се, че въздушният филтър е насочен нагоре, а не към земята, когато накланяте продукта. Опасност от повреда на двигателя.

Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно.

За техническо обслужване, маркирано със *, направете справка с инструкциите в Приспособления за безопасност на машината на страница 21.

Поддръжка	Ежедневно	Всяка седмица	Всеки месяц
Обща проверка X
Проверка на нивото на маслото X
Почистване на продукта X
Преглед на режещото оборудване X
Проверка на капака на режещите части * X
Проверете ръчката на спирачката на двигателя * X
Проверете управлението на спирачката на ножа * X
Проверете ауспуха * X
Проверка на запалителната свещ X
Смяна на маслото (първи път след 5 ч употреба, след това на всеки 50 ч употреба)			X
Почистете или сменете въздушния филтър X
Проверка на горивната система X

За извършване на обща проверка

- Уверете се, че всички гайки и винтове на продукта са затегнати правилно.

За външно почистване на машината

• За отстраняване на листа, трева и прах използвайте четка.
• Уверете се, че смукателният въздухопровод в горната част на двигателя не е блокиран.
• Не мийте продукта с устройство за миене под високо налягане.
• Ако използвате вода за почистване на продукта, не насочвайте струята вода директно върху двигателя.

За почистване на вътрешната повърхност на капака на режещите части

1. Изпразнете резервоара за гориво.
2. Поставете продукта да легне настрани с ауспуха надолу.

ВНИМАНИЕ: Ако продуктът се постави с въздушния филтър надолу, двигателят може да се повреди.

1. Промийте вътрешната повърхност на капака на режещите части с вода.

За проверка на режещото оборудване

ПРЕДУПРЕЖДЕНИЕ: 3a

предотвратяване на случайно стартиране извадете запалителния кабел от запалителната свещ.

ПРЕДУПРЕЖДЕНИЕ: Носете

защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

1. Проверете режещото оборудване за повреди или пукнатини. Винаги заменяйте повреденото режещо оборудване.
2. Погледнете ножа, за да разберете дали не е повреден или затъпен.

Забележка: Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и балансира от сервизен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете повредения нож. Оставете специалистите в

сервиза да преценят дали ножът ще трябва да се заточи, или да се смени.

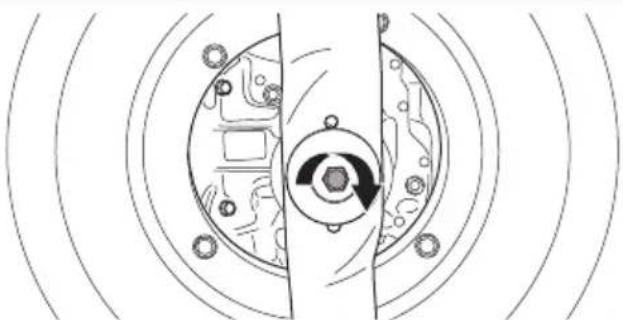

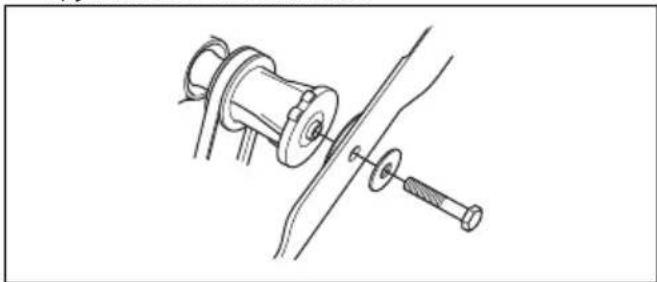

За сменяне на ножовете

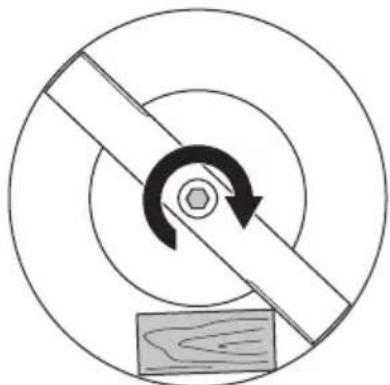

1. Застопорете ножа с дървен блок.

1. Отстранете придържащия болт на ножовете, пружинната шайба и ножа.

1. Проверете носача на ножа и придържащия болт на ножовете за повреди.

a) Ако замените ножа или носача на ножа, също така заменете придържащия болт на ножовете, пружинната шайба и фрикционната шайба.
4. Проверете дали двусекционният вал на двигателя не е огънат.

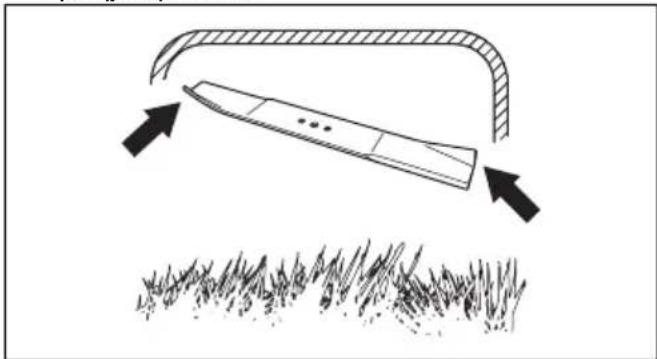

5. Когато поставяте новия нож, уверете се, че извитите краища сочат по посока на капака срещу порязване.

1. Поставете фрикционната шайба и ножа към носача на ножа.

1. Уверете се, че ножът е подравнен с центъра на двусекционния вал на двигателя.

1. Застопорете ножа с дървен блок.

1. Поставете пружинната шайба и затегнете болта с въртящ момент от 43 – 47 Nm.

1. Раздвижете ножа на ръка и се уверете, че той се върти свободно.

ПРЕДУПРЕЖДЕНИЕ:

Използвайте защитни ръкавици. Ножът е много остър и можете лесно да се порежете.

1. Стартирайте продукта, за да тествате ножа. Ако ножът не е поставен правилно, продуктът вибрира или резултатът от косенето е незадоволителен.

За проверка на нивото на маслото

ВНИМАНИЕ: Твърде ниското ниво на маслото може да доведе до повреда на двигателя. Проверете нивото на маслото, преди да стартирате продукта.

1. Позиционирайте машината на равна повърхност.
2. Отстранете капачката на резервоара с прикрепена мерителна пръчка.
3. Почистете маслото от мерителната пръчка.
4. Потопете мерителната пръчка докрай в резервоара за масло, за да получите точна информация за нивото на маслото.
5. Извадете мерителната пръчка.
6. Вижте колко е нивото на маслото на мерителната пръчка.
7. Ако нивото на маслото е ниско, долейте моторно масло и отново проверете нивото му.

За смяна на моторното масло

ПРЕДУПРЕЖДЕНИЕ:

Моторното масло е много горещо непосредствено след спирането на двигателя. Оставете двигателя да изстине, преди да източите маслото. Ако разлеете моторно масло върху кожата си, почистете със сапун и вода.

1. Работете с продукта, докато резервоара за гориво се изпразни.
2. Извадете запалителния кабел от запалителната свещ.
3. Свалете капачката на резервоара за масло.
4. Поставете съд под продукта, в който да се събере моторното масло.
5. Наклонете продукта, за да изтече моторното масло от резервоара за масло.
6. Заредете с ново моторно масло от препоръчания тип в Технически данни на страница 33.
7. Проверете нивото на моторното масло. Вижте 3а проверка на нивото на маслото на страница 30.

За проверка на запалителната свещ

ВНИМАНИЕ: Използвайте винаги запалителните свещи от препоръчания вид. Използването на запалителна свещ от неправилен тип може да повреди продукта.

• Проверете запалителната свещ, ако двигателят е с понижена мощност, стартира трудно или работи неправомерно при обороти на празен ход.
• За да намалите опасността от попадане на нежелани материали върху електродите на запалителната свещ, следвайте тези инструкции:

а) Проверете дали оборотите на празния ход са правилно регулирани.
b) Уверете се, че горивната смес е правилна.
с) Уверете се, че въздушният филтър е чист.

- Ако запалителната свещ е замърсена, почистете я и проверете дали разстоянието между електродите е правилно, направете справка с Технически характеристики на страница 33.

- Сменете запалителната свещ, ако е необходимо.

Почистване на въздушния филтър

Замърсен въздушен филтър може да доведе до повреда на двигателя или да не работи правилно. При запрашена среда извършвайте по-често техническа поддръжка на въздушния филтър.

Вижте График за техническо обслужване на страница 28 за информация относно това кога да смените въздушния филтър.

1. Свалете капака на въздушния филтър и свалете филтъра.
2. Почистете филтъра, като го чукнете на плоска повърхност. Не използвайте разтворител на нефтена основа, керосин или въздух под налягане, за да почистите филтъра.

Забележка: Въздушните филтри, които са използвани дълго време, не могат да бъдат почистени напълно. Подменяйте въздушния филтър редовно. Повредените въздушни филтри трябва винаги да се сменят.

1. Когато монтирате въздушния филтър, се уверете, че напълно пасва към държача на филтъра.

За да извършите проверка на страничния разтоварващ дефлектор

Страничният разтоварващ дефлектор е закрепен към отвора за странично разтоварване на продукта. Той намалява опасността от изхвърляне на предмети по посока към косящия оператор.

1. Уверете се, че страничният разтоварващ дефлектор не е повреден.
2. Проверете страничния разтоварващ дефлектор. Уверете се, че не виждате дефекти, като пукнатини или счупени пружини, които избутват вратата да се затвори.
3. Сменете страничния разтоварващ дефлектор или пружините, ако са повредени.

За проверка на горивната система

• Проверете капачката на резервоара за гориво и уплътнението на капачката на резервоара за гориво, за да се уверите, че не са повредени.
• Проверете маркуча за горивото, за да се уверите, че не тече. Ако маркучът за горивото е повреден, той трябва да се смени от сервис.

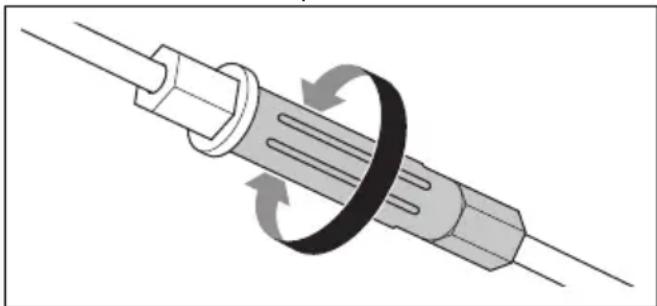

За да регулирате кабела на съединителя

За следните ситуации е необходимо да намалите дължината на кабела на съединителя:

• Задвижването на колелата не се задейства, когато издърпате дръжката за задвижване или лоста за управление на скоростта.
• Продуктът се движи бавно, когато задвижването на колелата е задействано.

За следните ситуации е необходимо да увеличите дължината на кабела на съединителя:

• Продуктът се движи, когато задвижването на колелата е задействано.
• Регулирайте кабела на съединителя.

а) За да намалите дължината на кабела на съединителя, завъртете регулиращия винт обратно на часовниковата стрелка.
b) За да увеличите дължината на кабела на съединителя, завъртете регулиращия винт по часовниковата стрелка.

Ако продуктът продължава да се движи незадоволително след регулирането, обърнете се към своя сервизен дистрибутор

Транспортиране, съхранение и изхвърляне

Транспорт и съхранение

• При съхранението и транспортирането на продукта и горивото се уверете, че няма течове или изпарения. Искри или открит огън, например от електрически уреди или котли може да възникне пожар.
• Винаги използвайте одобрени контейнери за съхранение и транспортиране на гориво.
• Изпразнете резервоара за гориво, преди да приберете продукта за съхранение за дълъг период от време. Изхвърлете горивото на подходящо за целта място
• Прикрепете продукта по безопасен начин по време на транспортирането, за да се предотвратят повреди и злополуки.
• Съхранявайте продукта под ключ, за да предотвратите достъпа до него на деца или лица, които не са упълномощени да го използват.
• Съхранявайте продукта на сухо и незамръзващо място.

Изхвърляне

• Съблюдавайте местните изисквания за рециклиране и приложимите разпоредби.
• Изхвърлете всички химикали, като например двигателно масло или гориво, в сервисен център или на подходящо за целта място.
• Когато продуктът вече не се използва, изпратете го на Husqvarna дилър или го изхвърлете на място за рециклиране.

Технически характеристики

Технически данни

	LC 356VP
Двигател
Марка Honda
Име на модел на двигател GCVx170
Работен обем, cm ^3	166
Скорост, об./мин 2800
Номинална изходна мощност на двигателя, kW ^5	3,1
Запалителна система
Запалителна свещ NGK BPR5ES
Разстояние между електродите, mm 0,75
Горивна и смазочна система
Гориво, безоловно, минимално октаново число 90
Вместимост на резервоара за гориво, литри 0,9
Вместимост на резервоара за масло, литри 0,4
Моторно масло SAE 30
Тегло
С празни резервоари, kg 35,1
Шумови емисии ^6
Ниво на звуковата мощност, измерена dB(A) 98
Ниво на звуковата мощност, гарантирана [LWA dB(A)] 98
Нива на шума ^7
Ниво на шума при ухото на оператора, dB (A) 86
Нива на вибрациите ^8
Ръкохватка, m/s ^2	5,9
Режещо оборудване
Височина на рязане, mm 25 – 75
Ширина на рязане, mm 560
Режеща система Събиране/BioClip	®/странично раз-товарване
Нож – стандартен Събиране 598562701
Нож – приставка Мулчиране 598563601
Задвижване
Скорост, km/h 3,0 – 4,5

Декларация за съответствие на ЕО

Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], декларира, че косачките Husqvarna LC 356VP със серийни номера от 2019 и нататьк отговарят на изискванията на ДИРЕКТИВАТА НА СЪВЕТА:

• от 17 май 2006 г., „свързана с машини“ 2006/42/EO
• от 26 февраля 2014 г., "свързани с електромагнетичната съвместимост" 2014/30/EC
- от 8 май 2000 г., "свързани с шумовите емисии в околната среда" 2000/14/EO
- от 8 юни 2011 г., "по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване" 2011/65/EC

За информация относно емисиите на шум, вж. "Технически данни".

Приложени са следните стандарти:

EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Ако не е указано друго, посочените по-горе стандарти са последните публикувани версии.

Нотифициран орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden издава отчети относно оценката на съответствието с приложение VI на ДИРЕКТИВАТА НА СЪВЕТА от 8 май 2000 г. "относно шумови емисии в околната среда" 2000/14/EO.

Huskvarna, 2021-11-30

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, Мениджър "Разработки и Развитие"/"Градински продукти" (Упълномощен представител за Husqvarna AB и отговорно лице за техническата документация)

Obsah

Úvod.... 36

Bezpečnost.... 37

Montáž....40

Provoz....42

Údržba....45
