Introduktion

Produktbeskrivning

Produkten är en rotorgräsklippare som styrs av en gående person. Om du vill samla upp gräset monterar du gräsuppsamlaren på sidan. Om du vill kasta ut gräset på sidan monterar du sidoutkastsdeflektorn. Du kan montera en mulchingsats om du vill klippa ner gräset till gödning.

Avsedd användning

Använd produkten för att klippa gräs. Använd inte produkten till andra uppgifter.

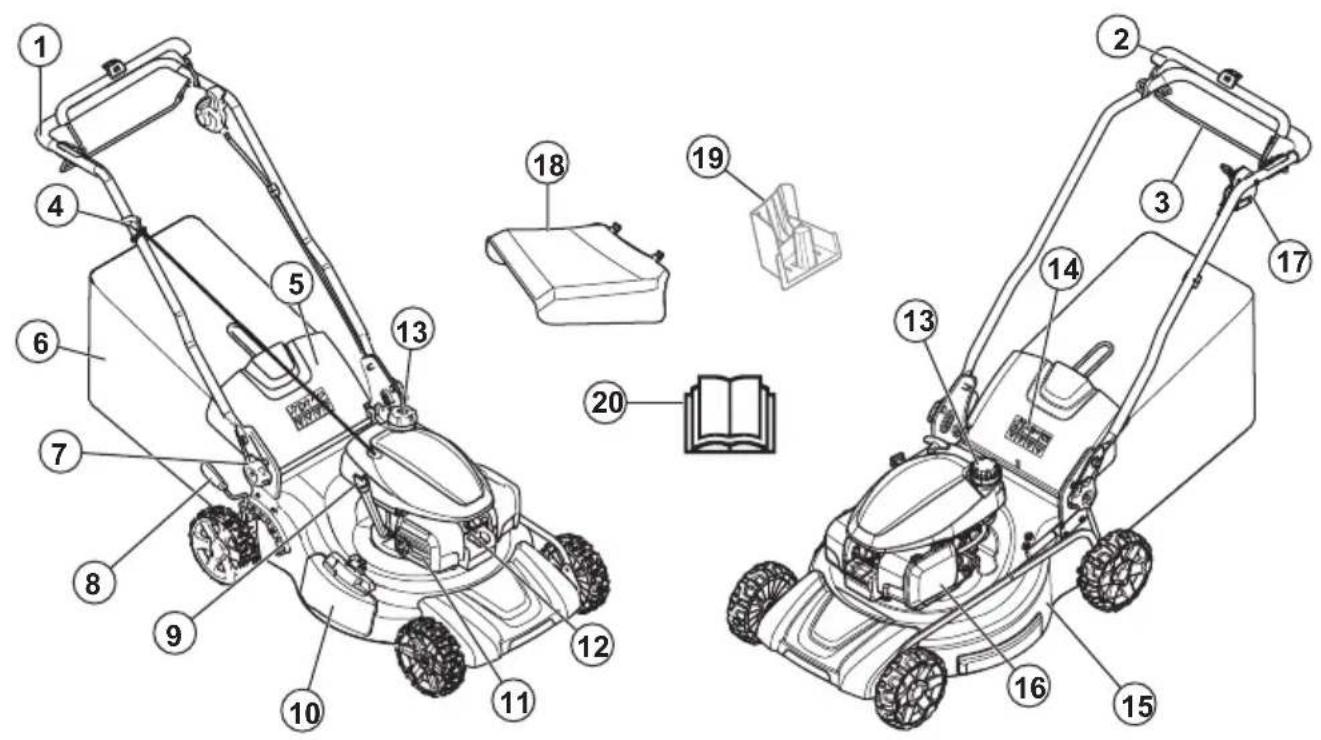

Produktöversikt

1. Handtag
2. Motorbromsbygel
3. Drivbygel
4. Startsnörets handtag
5. Bakre kåpa
6. Gräsuppsamlare
7. Höjdjusteringsvred
8. Klipphöjdsspak
9. Oljelock
10. Sidoutkastets kåpa

11. Ljuddämpare

12. Tändstift

13. Bränsletankslock
14. Symboler
15. Klippkåpa
16. Luftfilter
17. Hastighetsreglage
18. Sidodeflektor
19. Mulchingplugg (tillbehör)
20. Bruksanvisning

WARNING! Var försiktig och använd produkten på rätt sätt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.

Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning.

Akta dig för utslungade föremål och rikoschetter.

Håll alltid människor och djur på säkert avständ från arbetsområdet.

Varning! Håll händer och fötter borta från den roterande kniven.

Varning! Håll händer och fötter borta från roterande delar.

Stäng av motorn och ta av tändkabeln före reparation eller underhåll.

Denna produkt överensstämmer med gällande EG-direktiv.

Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Produktens emission anges i avsnittet Tekniska data och på etiketten.

Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på vissa kommersiella marknader.

Produktansvar

Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt
• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person.

Euro V-utsläpp

WARNING: Manipulering av motorn upphäver EG-typgodkännandet för den här produkten.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna säkerhetsanvisningar

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Denna produkt är farlig om den används på fel sätt, och om du inte är försiktig. Skada eller dödsfall kan inträffa om du inte följer säkerhetsinstruktionerna.
• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna produkt används.

• Var alltid försiktig och använd sunt förnuft. Om du inte vet hur du ska använda produkten i en särskild situation ska du stanna den och tala med en Husqvarna-återförsäljare innan du fortsätter.

• Tänk på att användaren kommer att hållas ansvarig för olyckor som involverar andra människor eller deras egendom.

• Håll produkten ren. Se till att du kan läsa skyltar och dekaler tydligt.
• Låt inte någon använda produkten om du inte är säker på att personen har läst och förstår innehållet i bruksanvisningen.
• Låt inte barn använda produkten.
• Håll barn borta från klippområdet. En vuxen person måste vara närvarande hela tiden.
• Låt inte en person utan kännedom om instruktionerna använda produkten.
• Övervaka alltid en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.
• Använd aldrig produkten om du är trött, sjuk eller om du är påverkad av alkohol, droger eller läkemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.
• Använd inte produkten om den är trasig.
• Modifiera aldrig den här produkten och använd den inte om det är möjligt att den har blivit modifierad av andra.
• Ändra inte inställningen för motorns varvtalsreglering.

Säkerhet i arbetsområdet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Ta bort föremål som grenar, kvistar och stenar från arbetsområdet innan du använder produkten.
• Objekt som slår mot skärutrustningen kan slungas ut och orsaka skador på personer och föremål. Håll alltid människor och djur på säkert avständ från produkten.
• Använd aldrig produkten i dåligt väder, som dimma, regn, hård vind, extrem kyla och risk för blixtnedslag. Det är ansträngande att använda produkten i dåligt väder eller på fuktiga eller väta platser. Dåligt väder kan leda till farliga förhållanden, t.ex. hala ytor.
• Håll utkik efter personer, föremål och situationer som kan förhindra säker användning av produkten.
• Håll utkik efter hinder, som rötter, stenar, grenar, gropar och diken. Långt gräs kan dölja hinder.
• Det kan vara farligt att klippa gräs i sluttningar. Använd inte produkten i terräng som lutar mer än 15°.
• Klipp tvärs över sluttningar. Inte upp och ned.
• Var uppmärksam när du närmar dig dolda hörn och föremål som skymmer sikten.

Arbetssäkerhet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd enbart den här produkten för att klippa gräsmattor. Det är inte tillåtet att använda den för andra uppgifter.
• Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 430.
• Se till att du vet hur man snabbt stoppar motorn i en nödsituation.
• Starta aldrig motorn i ett stängt utrymme eller nära brandfarliga material. Motoravgaserna är heta och kan medföra gnistor som kan orsaka brand.
• Använd inte produkten utan att kniven och alla käpor är korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka personskador.
• Se till att kniven inte slår emot föremål som stenar och rötter. Detta kan göra att kniven skadas och böja motoraxeln. En böjd axel orsakar kraftiga vibrationer och risken för att kniven lossnar blir mycket hög.
• Om kniven träffar ett föremål eller om det uppstår vibrationer ska du omedelbart stanna produkten. Koppla bort tändkabeln från tändstiftet. Kontrollera om det finns några skador på produkten. Reparera skadorna eller låt en behörig serviceverkstad utföra reparationen.
• Fäst aldrig motorbromsbygeln permanent på handtaget när motorn är igång.
• Ställ produkten på ett stabilt plant underlag och starta den. Se till att kniven inte vidrör marken eller andra föremål.
• Håll dig alltid bakom produkten när du använder den.
• Låt alla hjul stå på marken och håll båda händerna på handtaget när du använder produkten. Håll händer och fötter borta från de roterande knivarna.
• Luta inte produkten när motorn är igång.
• Var försiktig när du drar produkten bakåt.
• Lyft aldrig upp produkten när motorn är igång. Om du måste lyfta produkten ska du först stanna motorn och koppla bort tändkabeln från tändstiftet.
• Gå inte baklänges när du använder produkten.
• Stäng av motorn när du rör dig över områden utan gräs, t.ex. gångar av grus, sten och asfalt.
• Spring inte med produkten när motorn är igång. Gå alltid när du använder produkten.
• Stäng av motorn innan du ändrar klipphöjden. Gör aldrig justeringar med motorn igång.
• Lämna aldrig produkten utanför ditt synfält med motorn igång. Stäng av motorn och se till att skärutrustningen inte roterar.

Säkerhetsinstruktioner för drift

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.
• Använd hörselskydd om ljudnivån är högre än 85 dB.
• Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.
• Använd tjockare långbyxor.
• Använd skyddshandskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

Säkerhetsanordningar på produkten

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med defekta säkerhetsanordningar.
• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är defekta ska du prata med din Husqvarna serviceverkstad.

Kontrollera klippkåpan

Klippkåpan dämpar vibrationerna och minskar risken för skador orsakade av kniven.

- Undersök klippkåpan för att se till att där inte finns några skador, t.ex. sprickor.

Kontrollera motorbromsbygeln

Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn.

- Starta motorn och släpp sedan motorbromsbygeln. Om motorn inte stannar inom tre sekunder ska du läta en godkänd Husqvarna-serviceverkstad justera motorbromsen.

Den bakre deflektorn minskar risken för att föremål slungas ut i förarens riktning.

• Se till att den bakre kåpan inte är skadad.
• Se till att fjädrarna som stänger den bakre kåpan inte är trasiga.
• Om fjädrarna eller några andra delar är skadade byter du dem.
• Se till att den bakre kåpan kan röra sig utan problem på gångjärnen.

Ljuddämpare

Ljuddämparen håller ljudnivån till ett minimum och leder bort motorns avgaser från föraren.

Använd inte produkten utan eller med defekt ljuddämpare. En defekt ljuddämpare ökar ljudnivån och brandrisken.

WARNING: Ljuddämparen blir mycket varm under och efter användning samt när motorn går på tomgång. Var försiktig nära brandfarliga material och/eller ångor för att förhindra brand.

Kontrollera ljuddämparen

- Undersök ljuddämparen regelbundet för att se till att den är korrekt monterad och inte skadad.

Bränslesäkerhet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Starta inte produkten om det finns bränsle eller motorolja på produkten. Ta bort det oönskade bränslet/oljan och låt produkten torka.
• Om du spillt bränsle på kläderna skall dessa bytas omedelbart.
• Se till att inte få bränsle på kroppen, det kan orsaka personskador. Om du får bränsle på kroppen ska du använda tvål och vatten för att ta bort bränslet.
• Starta inte produkten om motorn har en läcka. Undersök regelbundet om motorn läcker.
• Var försiktig med bränsle. Bränsle är brandfarligt och ångorna är explosiva och kan orsaka skador eller dödsfall.
• Undvik att andas in bränsleångor då det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.
• Rök inte i närheten av bränslet eller motorn.
• Placera inga varma föremål i närheten av bränslet eller motorn.
• Fyll inte på bränsle när motorn är på.
• Se till att motorn har svalnat innan du fyller på bränsle.

• Innan du fyller på bränsle bör du öppna bränsletanklocket långsamt och försiktigt släppa på trycket.

• Fyll inte på bränsle i motorn inomhus. Otilräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.

• Dra åt bränsletanklocket ordentligt. Om bränsletanklocket inte dras åt ordentligt finns det en risk för brand.
• Flytta produkten minst 3 m från den plats där du fyllde på tanken innan du startar den.
• Fyll inte upp tanken helt. Värme gör att bränslet expanderar. Lämna lite plats längst upp på tanken.

Säkerhetsinstruktioner för underhåll

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

- Motorns avgaser innehåller kolmonoxid, en luktlös, giftig och mycket farlig gas. Starta inte motorn inomhus eller i slutna utrymmen.

• Innan du utför underhåll på produkten ska du stänga av motorn och ta bort tändkabeln från tändstiftet.
• Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.
• Tillbehör och ändringar av produkten som inte godkänts av tillverkaren kan orsaka allvarliga skador eller dödsfall. Modifiera inte produkten. Använd endast tillbehör som godkänts av tillverkaren.
• Om underhåll inte utförs korrekt och regelbundet ökar risken för personskador och skador på produkten.
• Utför endast underhåll enligt anvisningarna i den här bruksanvisningen. All annan service måste utföras av en godkänd Husqvarna-serviceverkstad.
• Låt en godkänd Husqvarna-serviceverkstad utföra service på produkten regelbundet.
• Byt ut skadade, slitna och trasiga delar.

Montering

Introduktion

WARNING: Innan du monterar produkten måste du läsa igenom och förstå kapitlet om säkerhet.

WARNING: Avlägsna tändstiftskabeln från tändstiftet innan du monterar produkten.

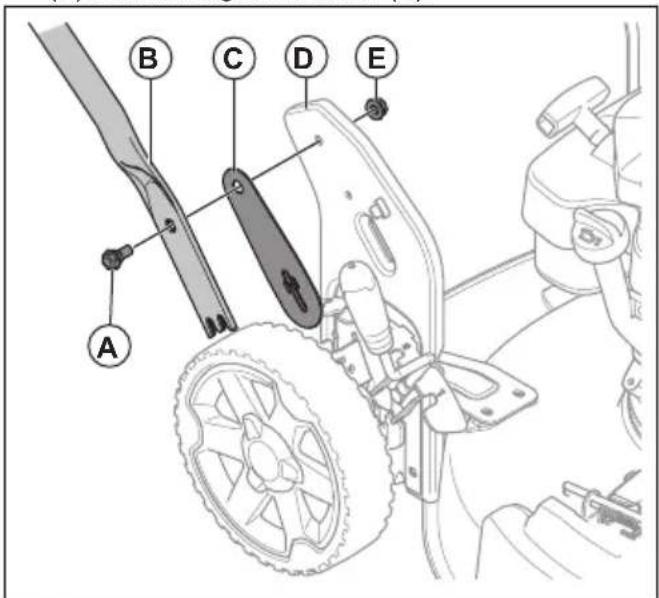

Montera handtaget

1. För skruven (A) genom handtaget (B), plastbrickan (C) och handtagets stödfäste (D).

A B C D E

1. Dra åt muttern (E) helt.

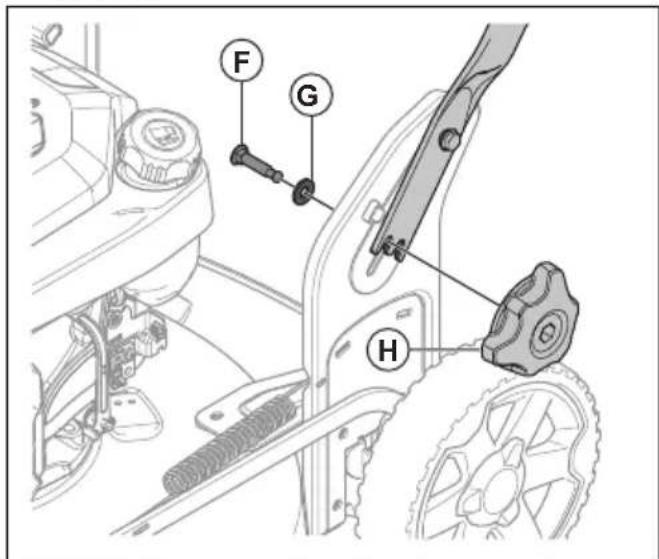

2. För skruven (F) genom brickan (G) och handtagets stödfäste.

1. Dra åt vredet (H) helt.

Justera handtaget

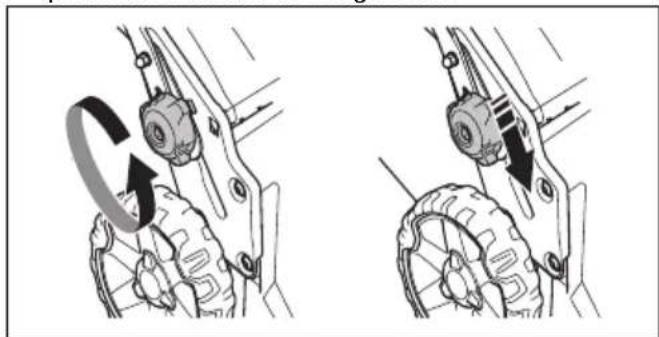

1. Lossa de nedre vreden.
2. Flytta vreden till den nedre delen av spåren på produktens vänstra och högra sida.

1. Ställ in handtagshöjden till ett av två tillgängliga lägen.

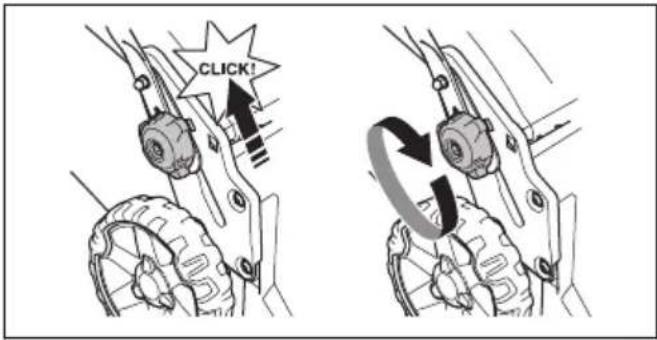

2. Skjut vreden uppåt mot handtaget tills det tar stopp och du hör ett klick.

CLICK!

1. Dra åt vreden helt.

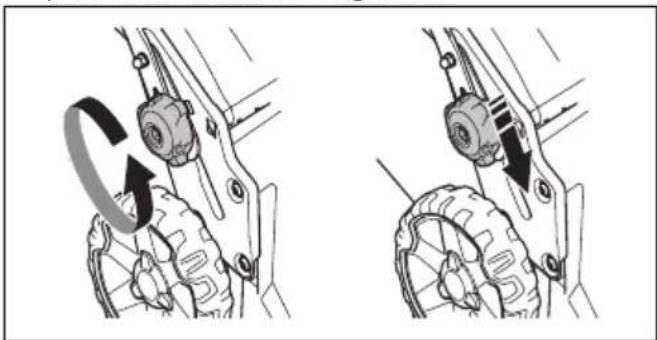

Ställa in produkten i transportläge

1. Ta bort gräsuppsamlaren (om sådan finns monterad).
2. Lossa de nedre vreden.
3. Flytta vreden till den nedre delen av spåren på produktens vänstra och högra sida.

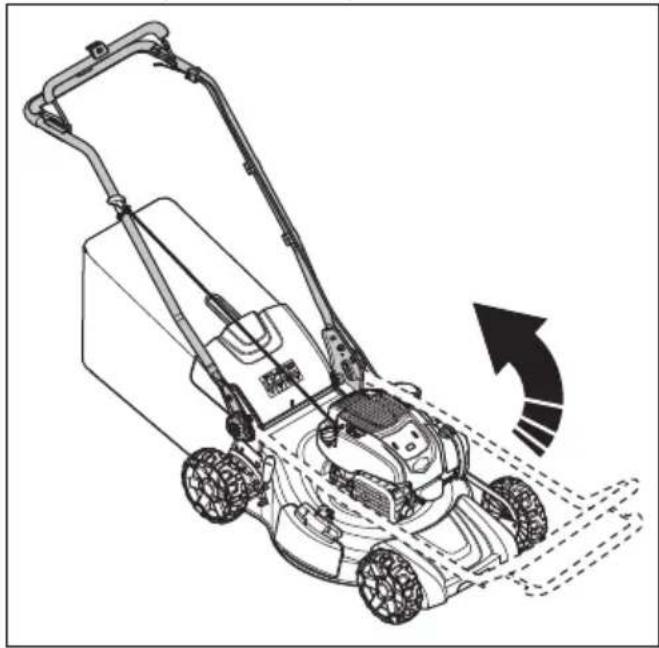

Ställa in produkten i arbetsläge

1. Vik handtaget till upprätt läge.

1. Skjut vreden uppåt mot handtaget tills det tar stopp och du hör ett klick.

CLICK!

1. Dra åt vreden helt.

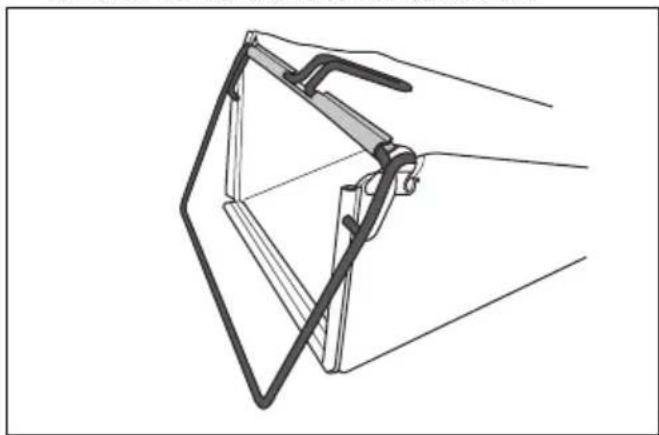

Montera gräsuppsamlaren

1. Fäst gräsuppsamlarens ram i gräsbehållaren, med behållarens stela del nedåt. Se till att handtaget på ramen är utanför ovansidan av behållaren.

1. Sätt fast gräsuppsamlaren på ramen med klämmorna.

WARNING: Innan du använder produkten måste du läsa igenom och förstå kapitlet om säkerhet.

Husqvarna Connect

Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten:

• Mer produktinformation.
• Information om, och hjälp med, produktdelar och service.

Börja använda Husqvarna Connect

1. Hämta Husqvarna Connect-appen på din mobila enhet.
2. Utför registreringen i Husqvarna Connect-appen.
3. Följ instruktionerna i Husqvarna Connect-appen för att ansluta och registrera produkten.

Innan du använder produkten

1. Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna.
2. Undersök skärutrustningen för att se till att den är korrekt monterad och justerad. Se Kontrollera skärutrustningen på sida 436
3. Fyll bränsletanken. Se Fylla på bränsle på sida 433.
4. Fyll oljetanken och kontrollera oljenivån. Se Kontrollera oljenivån på sida 437.

Fylla på bränsle

Använd miljöanpassad bensin/alkylatbensin om det finns. Om miljöanpassad bensin/alkylatbensin inte finns tillgänglig ska du använda blyfri bensin eller blyad bensin av hög kvalitet med ett oktantal på minst 90.

OBSERVERA: Använd inte bensin med ett oktantal lägre än 90 RON (87 AKI). Det kan orsaka skador på produkten.

1. Öppna tanklocket långsamt för att släppa på trycket.
2. Fyll på långsamt med en bränsledunk. Om du spiller bränsle ska du ta bort det med en trasa och låta bensinresterna avdunsta.
3. Torka rent runt bränsletanklocket.
4. Dra åt bränsletanklocket ordentligt. Om bränsletanklocket inte dras åt ordentligt finns det en risk för brand.
5. Flytta produkten minst tre meter från den plats där du fyllde på tanken innan du startar den.

Ställa in klipphöjden

1. Flytta klipphöjdsspaken bakåt för att höja klipphöjden.
2. Flytta klipphöjdsspaken framåt för att sänka klipphöjden.

OBSERVERA: Ställ inte in för låg klipphöjd. Knivarna kan träffa marken om gräsmattans yta inte är plan.

Starta produkten

1. Se till att tändkabeln är ansluten till tändstiftet.
2. Stå bakom produkten.
3. Håll motorbromsbygeln mot handtaget.

1. Håll i startsnörets handtag med höger hand.
2. Dra långsamt i startsnöret tills du känner ett motständ.
3. Dra kraftigt för att starta motorn.

WARNING: Vira inte startsnöret runt handen.

Använda drivningen på hjulen ()

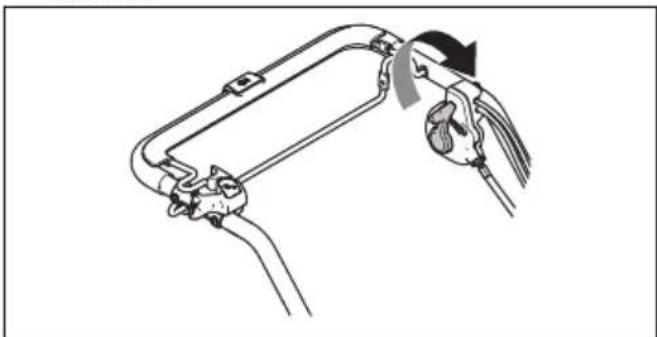

- Starta drivningen på hjulen med hastighetsreglaget på handtagets vänstra sida. För hastighetsreglaget framåt för att öka varvtalet och bakåt för att minska varvtalet.

• Innan du drar produkten bakåt, stäng av drivenheten och putta fram den ca 10 cm.
• Släpp drivbygeln för att koppla ur drivningen, t.ex. när du går nära ett hinder.

Stänga av produkten

• För att stänga av endast drivningen ska du släppa drivbygeln.
• För att stänga av motorn ska du släppa motorbromsbygeln.

Använda produkten med gräsuppsamlaren ()

WARNING: Använd inte produkten utan monterad gräsuppsamlare eller stängd bakre kåpa. Föremål kan slungas ut och orsaka skador på användaren.

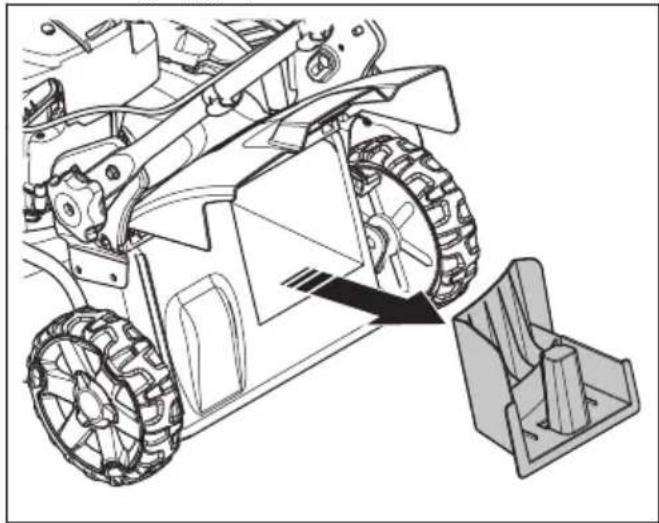

1. Lyft upp den bakre kåpan och ta bort mulchingpluggen, om den är monterad.

1. Montera gräsuppsamlaren, se Montera gräsuppsamlaren på sida 432.

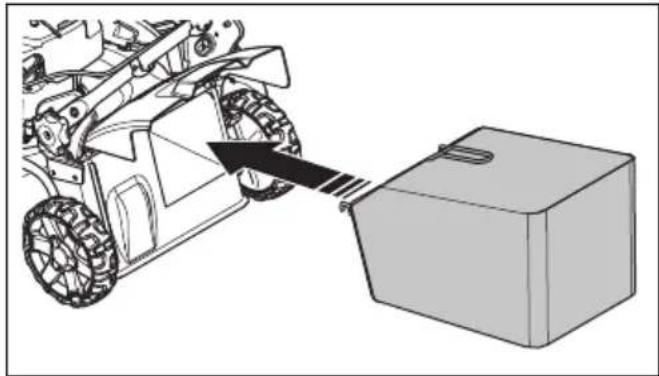

2. Placera gräsuppsamlaren i hållaren.
3. Frigör den bakre kåpan och placera den på ramen till gräsuppsamlaren.

Ändra produkten till mulchingläge ()

Se till att motorn är avstängd innan du ändrar produkten till mulchingläge.

1. Lyft upp den bakre käpan och ta bort gräsbehållaren, om den är monterad.
2. För in mulchingpluggen i utkastkanalen.

1. Stäng den bakre kåpan och se till att den sitter tätt emot mulchingpluggen.
2. Byt ut kniven mot mulchingkniven som tillhandahålls i mulchingsatsen. Se Byta knivar på sida 437.

Ändra produkten till sidoutkastläge

1. Lyft upp den bakre käpan och ta bort gräsuppsamlaren, om den är monterad.
2. Stäng den bakre kåpan och se till att den sitter tätt emot produkten.

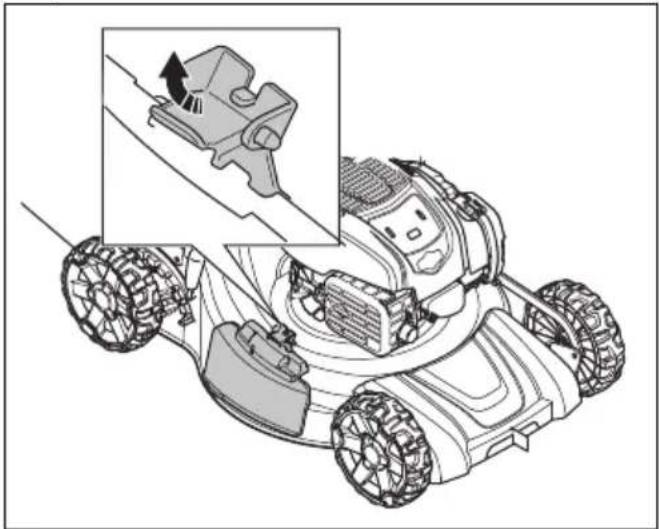

3. Lyft utkastslåset.

1. Öppna sidoutkastsskyddet och montera sidoutkastsdeflektorn på stödtapparna.

1. Se till att sidoutkastsskyddet ligger mot sidoutkastsdeflektorn. Se till att sidoutkastsdeflektorn sitter ordentligt fast innan du använder produkten.

Tömma gräsuppsamlaren

OBSERVERA: För att förhindra slitage ska du lyfta gräsuppsamlaren när du flyttar den.

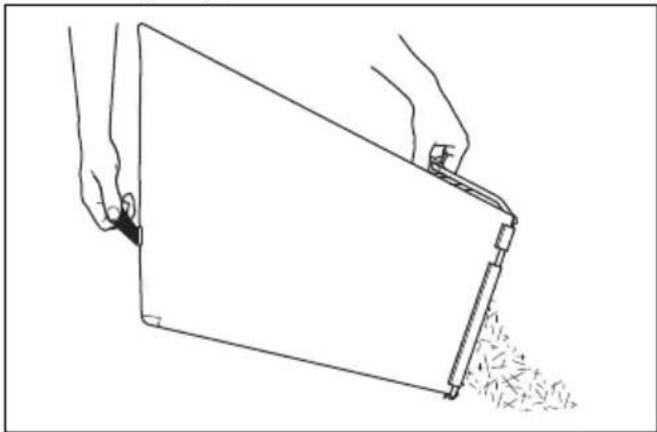

1. Lyft gräsuppsamlaren med hjälp av ramens handtag.
2. Använd ramhandtaget och påshandtaget när du tömmer gräsuppsamlaren.

• Använd alltid en vass kniv. En slö kniv ger ett ojämnt resultat och gräsets snittyta blir gul. En vass kniv förbrukar mindre energi än en slö kniv.
• Klipp inte mer än en tredjedel av gräsets längd. Använd den högsta klipphöjden när du börjar klippa gräset. Undersök resultatet och sänk klipphöjden till en lämplig nivå. Om gräset är väldigt långt kör du sakta och klipper två gånger, om det behövs.
• Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan.
• Lyft upp den bakre kåpan och ta loss gräsuppsamlaren.
• Om en mulchingplugg och en mulchingkniv är monterade tar du bort dem.
• Stäng den bakre kåpan innan du använder produkten. När du använder produkten kastas gräsklippet ut under den bakre kåpan.

Underhåll

Introduktion

WARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet.

För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd. Om din

återförsäljare inte är en serviceverkstad kan du tala med dem för information om närmaste serviceverkstad.

Underhållsschema

OBSERVERA: Se till att luftfiltret är uppåt och inte mot marken när du lutar produkten. Risk för motorskador.

Underhållsintervallen beräknas utifrån daglig användning av produkten. Intervallen ändras om produkten inte används dagligen.

För underhåll som markeras med *, se anvisningarna i Säkerhetsanordningar på produkten på sida 430

Underhåll	Dagligen Varje vecka	Varje må-nad
Utför en allmän inspektion X
Kontrollera oljenivån X
Rengör produkten X
Kontrollera skärutrustningen X
Kontrollera klippkåpan* X
Kontrollera motorbromsbygeln* X
Kontrollera knivbromsreglaget* X
Kontrollera ljuddämparen * X
Kontrollera tändstiftet X
Byt ut oljan (första gången efter fem timmars användning, sedan efter var 50:e timmes användning)		X
Rengör eller ersätt luftfiltret X
Kontrollera bränslesystemet X

Allmän inspektion

- Se till att alla skruvar och muttrar på produkten är korrekt åtdragna.

Rengöra produkten utvändigt

• Använd en borste för att ta bort löv, gräs och smuts.
• Kontrollera att luftintaget på motorns ovansida inte är igentäppt.
• Undvik att använda högtryckstvätt när du rengör maskinen.
• Om du använder vatten för att rengöra produkten ska du inte spola vatten direkt på motorn.

Rengöra insidan av klippkåpan

1. Töm bensintanken.
2. Placera produkten på sidan med ljuddämparen nedåt.

OBSERVERA: Om produkten placeras med luftfiltret nedåt kan motorn skadas.

1. Spola av klippkåpans insida med vatten.

Kontrollera skärutrustningen

WARNING: För att förhindra oavsiktlig start ska du ta bort tändkabeln från tändstiftet.

WARNING: Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

1. Kontrollera så att skärutrustningen inte är skadad eller har sprickor. Byt alltid ut skadad skärutrustning.
2. Titta på kniven för att se om den är skadad eller slö.

Notera: Kniven måste balanseras när den har slipats. Låt en serviceverkstad slipa, byta och balansera kniven. Om du träffar ett hinder som gör att produkten stannar ska du byta ut den skadade kniven. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas.

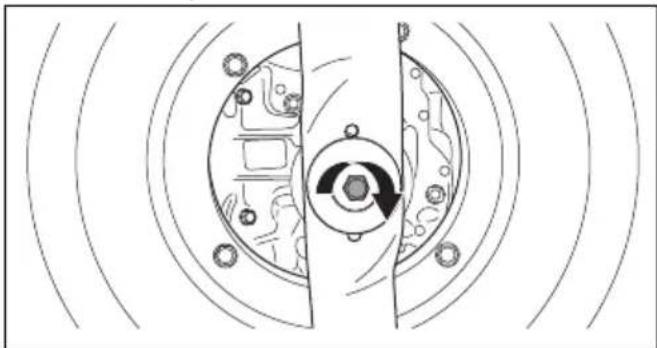

Byta knivar

1. Lås kniven med en träbit.

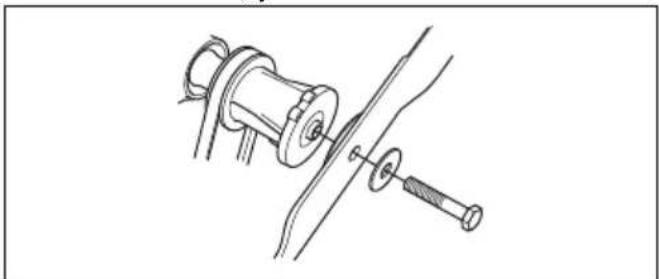

1. Ta bort knivbulten, fjäderbrickan och kniven.

1. Kontrollera om knivstödet och knivbulten har skador.
   a) Om du byter ut kniven eller knivstödet ska du också byta ut knivbulten, fjäderbrickan och friktionsbrickan.
2. Kontrollera motoraxeln för att se till att den inte är böjd.

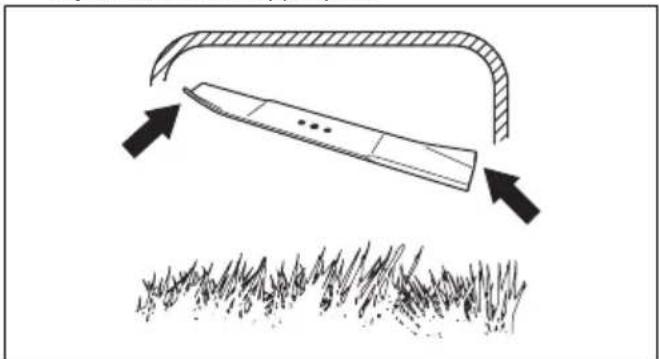

3. När du monterar den nya kniven ska du rikta knivens böjda ändar mot klippkåpan.

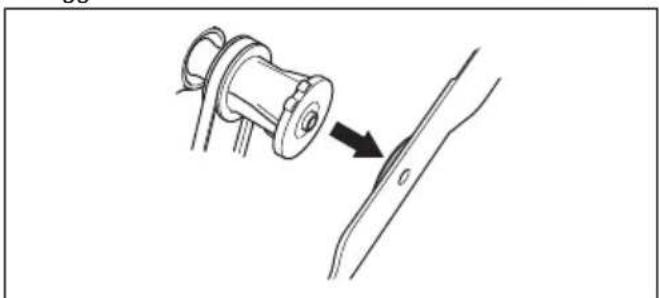

1. Lägg friktionsbrickan och kniven mot knivstödet.

1. Se till att kniven är i linje med motoraxelns mitt.

1. Lås kniven med en träbit.

1. Montera fjäderbrickan och dra åt bulten med ett vridmoment på 43 – 47 Nm.

1. Dra runt kniven för hand och se till att den roterar fritt.

WARNING: Använd

skyddshandskar. Kniven är mycket vass och skärskador uppstår lätt.

1. Starta produkten för att testa kniven. Om kniven inte är korrekt monterad känner du vibrationer i produkten eller så är klippresultat otillfredsställande.

Kontrollera oljenivån

OBSERVERA: För låg oljenivå kan orsaka allvarliga motorskador. Kontrollera oljenivån innan du startar produkten.

1. Ställ produkten på plan mark.
2. Ta bort oljetanklocket med mätstickan.

3. Torka av oljan från mätstickan.

4. Sätt tillbaka mätstickan helt i oljetanken för att få en korrekt bild av oljenivån.

5. Ta bort mätstickan.
6. Kontrollera oljenivån på mätstickan.
7. Om oljenivån är låg ska du fylla på med motorolja och kontrollera oljenivån igen.

Byta motorolja

WARNING: Motorolja är mycket het direkt efter att motorn stoppats. Låt motorn svalna innan du tappar ur motoroljan. Om du spiller olja på huden ska du rengöra med tvål och vatten.

1. Använd produkten tills bränsletanken är tom.
2. Ta bort tändkabeln från tändstiftet.
3. Ta bort oljetanklocket.
4. Ställ en behållare under produkten att samla upp motoroljan i.
5. Luta enheten för att tappa ur motoroljan från oljetanken.
6. Fyll på ny motorolja av den typ som rekommenderas i Tekniska data på sida 440
7. Kontrollera oljenivån. Se Kontrollera oljenivån på sida 437.

Så undersöker du tändstiftet

OBSERVERA: Använd alltid rekommenderad tändstiftstyp. Fel typ av tändstift kan orsaka skador på produkten.

• Undersök tändstiftet om motorn har låg effekt, är svår att starta eller inte fungerar korrekt vid tomgångsvarvtal.
• Följ dessa instruktioner om du vill minska risken för oönskat material på tändstiftets elektroder:
  a) Se till att tomgångsvarvtalet är korrekt justerat.
  b) Se till att bränsleblandningen är korrekt.
  c) Se till att luftfiltret är rent.
• Om tändstiftet är smutsigt rengör du det och ser till att elektrodavständet är korrekt, se Tekniska data på sida 440.

- Byt ut tändstiftet vid behov.

Rengöra luftfiltret

Om luftfiltret är smutsigt kan det medföra att motorn skadas eller inte fungerar på rätt sätt. Utför underhåll på luftfiltret oftare vid dammiga förhållanden.

Mer information om när du ska byta luftfilter finns i Underhällsschema på sida 435.

1. Ta bort luftfilterkåpan och filtret.
2. Gör rent filtret genom att slå det mot en plan yta. Använd aldrig lösningsmedel med petroleum eller fotogen eller tryckluft till att rengöra filtret.

Notera: Det går inte att rengöra luftfilter som har använts under lång tid helt. Byt luftfiltret regelbundet. Om luftfiltret är skadat måste du byta det.

1. När du monterar luftfiltret måste du se till att det sitter tätt mot filterhållaren.

Kontrollera sidoutkastsdeflektorn

Sidoutkastsdeflektorn sitter fast i sidoutkastsöppningen på produkten. Den minskar risken för att föremål slungas ut mot dig.

1. Se till att den sidoutkastsdeflektorn inte är skadad.
2. Kontrollera sidoutkastsdeflektorn. Se till att det inte finns några skador, som sprickor eller trasiga fjädrar, som medför att det inte går att stänga dörren.
3. Byt sidoutkastsdeflektorn eller fjädrarna om de är skadade.

Kontrollera bränslesystemet

• Kontrollera bränsletanklocket och tätningen till bränsletanklocket för att se till att det inte finns några skador.
• Kontrollera bränsleslangen för att se till att inget läckage förekommer. Om bränsleslangen är skadad ska du låta en serviceverkstad byta ut den.

Justera kopplingsvajern ()

Du måste minska längden på kopplingsvajern under följande förhållanden:

• Hjuldrivningen kopplas inte in när du drar i drivbygeln eller hastighetsreglaget.
• Produkten rör sig längsamt när du har kopplat in hjuldrivningen.

Du måste öka längden på kopplingsvajern under följande förhållanden:

- Produkten rör sig när hjuldrivningen inte är inkopplad.

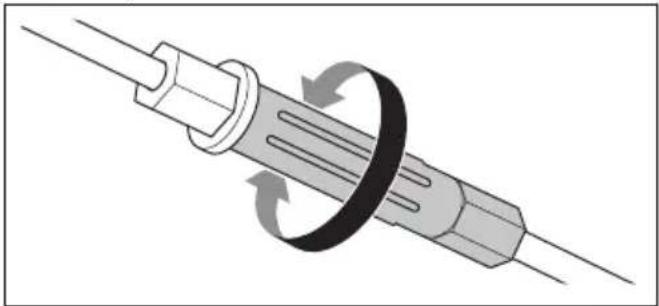

- Justera kopplingsvajern

a) Om du vill minska längden på kopplingsvajerns vrider du justerskruven moturs.

b) Om du vill öka längden på kopplingsvajern vrider du justerskruven medurs.

Om produkten inte fungerar på rätt sätt efter justeringen kontaktar du en serviceverkstad.

Transport, förvaring och kassering

Transport och förvaring

• Vid förvaring och transport av produkten och bränslet ska du se till att det inte förekommer något läckage eller avgaser. Gnistor eller öppen eld, t.ex. från elektriska apparater eller pannor, kan orsaka brand.
• Använd alltid godkända behållare för transport och förvaring av bränsle.
• Töm bränsletanken innan du placerar produkten för förvaring under en längre tid. Kassera bränslet på lämplig anvisad plats
• Fäst produkten ordentligt under transport för att förhindra skador och olyckor.
• Förvara produkten i ett låst utrymme för att förhindra åtkomst för barn eller personer som inte är behöriga.
• Förvara produkten på en torr och frostfri plats.

Kassering

• Följ lokala återvinningsbestämmelser och tillämpliga förordningar.
• Kassera alla kemikalier, som olja och bränsle, vid en serviceverkstad eller på lämplig anvisad plats.
• När produkten inte längre används ska du skicka den till en Husqvarna-återförsäljare eller lämna den till en återvinningsstation.

Tekniska data

Tekniska data

	LC 356VP
Motor
Varumärke Honda
Motorns modellnamn GCVx170
Slagvolym, cm3	166
Varvtal, varv/min 2 800
Nominell motoreffekt, kW101	3,1
Tändsystem
Tändstift NGK BPR5ES
Elektrodgap, mm 0,75
Bränsle-/smörjsystem
Bränsle, blyfritt, minsta oktantal 90
Volym bensintank, liter 0,9
Volym oljetank, liter 0,4
Motorolja SAE 30
Vikt
Med tomma tankar, kg 35,1
Emission av buller102
Ljudeffektnivå, uppmätt dB(A) 98
Ljudeffektnivå, garanterad LWA dB(A) 98
Ljudnivåer103
Ljudtrycksnivå vid användarens öra, dB(A) 86
Vibrationsnivåer104
Handtag, m/s2	5,9
Skärutrustning
Klipphöjd, mm 25–75
Klippbredd, mm 560
Klippsystem Uppsamling/BioClip	®/sidoutkast
Kniv – standard Uppsamling: 598562701
Kniv – tillbehör Mulching: 598563601
Drivning
Hastighet, km/h 3,0–4,5

EG-försäkran om överensstämmelse

Husqvarna AB, 561 82 Huskvarna, Sverige, tel:

[phone], försäkrar härmed att gräsklipparna

Husqvarna LC 356VP från serienummer 2019 och framåt uppfyller kraven i RÅDETS DIREKTIV:

• av den 17 maj 2006 "angående maskiner" 2006/42/EG
• av den 26 februari 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU
• av den 8 maj 2000 "angående emission av buller i miljön" 2000/14/EG
• av den 8 juni 2011 angående "begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning" 2011/65/EU

Information om bulleremissioner finns i avsnittet Tekniska data.

Följande standarder har tillämpats:

EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Om inte annat anges är ovan angivna standarder de senast offentliggjorda versionerna.

Anmält organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden har utfärdat rapporter om bedömning av överensstämmelse enligt bilaga VI till RÅDETS DIREKTIV av den 8 maj 2000 angående emissioner av buller till omgivningen, 2000/14/EG.

Huskvarna, 2021-11-30

$$ \Delta \operatorname {d u} $$

Claes Losdal, utvecklingschef/trädgårdsprodukter (auktoriserad representant för Husqvarna AB samt ansvarig för tekniskt underlag)

İçindekiler

Giriş....443

Güvenlik....444

Montaj....447

Çalışma....449

Bakım......451
