KULLANIM KILAVUZU LC 356VP HUSQVARNA

TR Kullanım kılavuzu

Taşıma, depolama ve atma.... 455

Teknik veriler.... 456

AT Uyumluluk Bildirimi....458

Giriş,

Ürün açıklaması

Ürün, yaya kumandalı bir döner çim biçme makinesidir. Çimleri toplamak için çim toplama sepetini takın. Yandan çim boşaltımı için yandan boşaltma saptırıcısını takın. Çimi gübre haline getirmek için bir malç kiti takın.

Kullanım amacı

Ürünü çim biçmek için kullanın. Ürünü başka işler için kullanmayın.

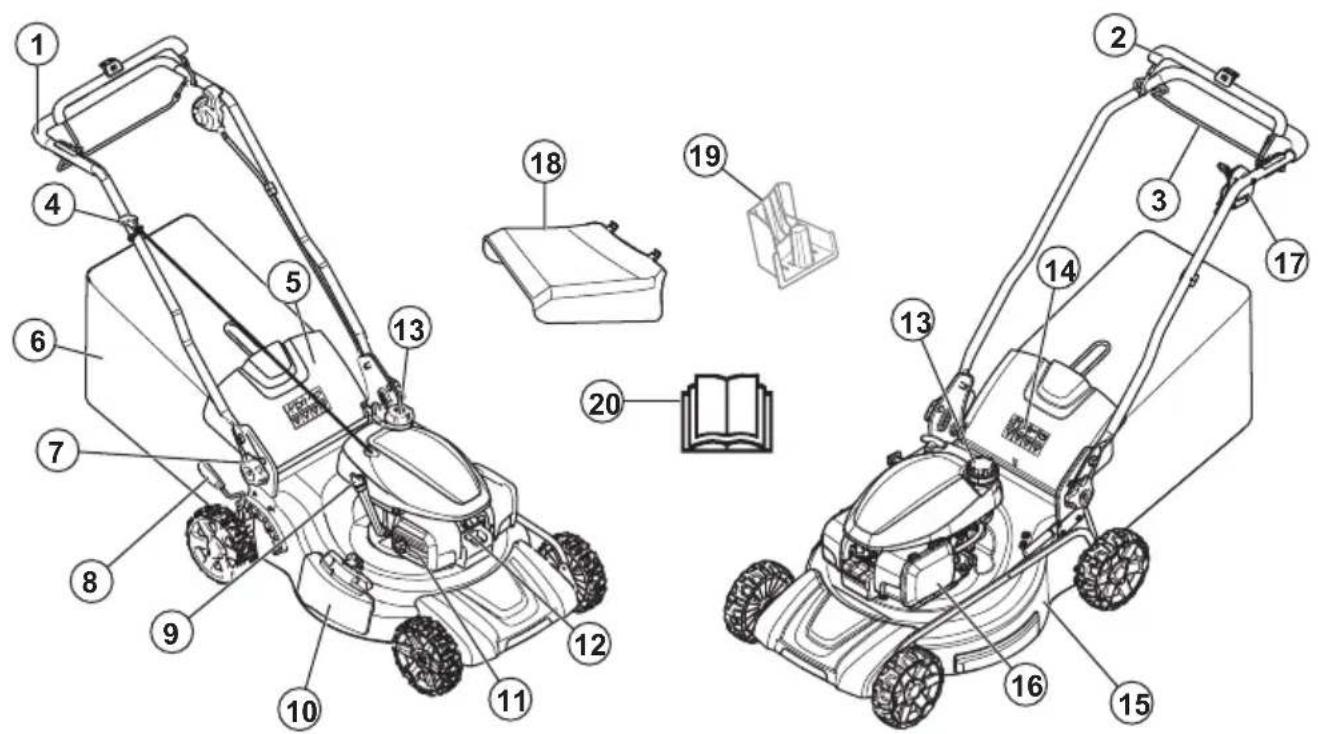

Ürüne genel bakış

1. Gidon
2. Motor fren kolu
3. Tahrik kolu
4. Çalıştırma ipi tutma yeri
5. Arka kapak
6. Çim toplama sepeti
7. Tutma yeri yükseklik topuzları
8. Kesme yüksekliği kolu
9. Yağ kapağı
10. Yandan boşaltma kapağı
11. Susturucu
12. Buji

13. Yakıt tankı kapağı

14. Semboller

15. Kesme kapağı
16. Hava filtresi
17. Hiz kontrol kolu
18. Yan saptirici
19. Malç tapası (aksesuar)
20. Kullanım kılavuzu

Ürün üzerindeki semboller

UYARI! Dikkatli olun ve ürünü doğru kullanın. Bu ürün, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir.

Lütfen kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun.

Atılan nesnelere ve seken cisimlere dikkat edin.

İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun.

Uyarı: El ve ayaklarını döner biçaktan uzak tutun.

Uyarı: El ve ayaklarını döner parçalardan uzak tutun.

Onarım veya bakım işlemlerinden önce motoru durdurun ve ateşleme kablosunu çıkarın.

Bu ürün geçerli AB direktiflerine uygundur.

Avrupa Topluluğu Direktifi uyarınca çevreye yayılan gürültü emisyonu. Ürünün emisyonu Teknik veriler bölümünde ve etiketin üstünde belirtilmektedir.

Not: Ürünün üzerindeki diğer semboller/etiketler, bazı ticari alanların sertifikalandırma gereklilikleri ile ilgilidir.

Ürün sorumluluğu

Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,
• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,
• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,
• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz.

Avrupa V Emisyonları

UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar.

Güvenlik

Güvenlik tanımları

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinide kullanılır.

Genel güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.
• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.
• Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değişeniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.
• Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.
• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.
• Kullanım kılavuzunun içindekileri okuyup anladığından emin olmadan kimsenin ürünü kullanmasına izin vermeyin.

• Ürünü, bir çocuğun kullanmasına izin vermeyin.

• Çocukları çalışma alanından uzakta tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Talimatlar hakkında bilgisi olmayan birinin ürünü kullanmasına izin vermeyin.
• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.
• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.
• Arızalıysa ürünü kullanmayın.
• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın.
• Motor devir kontrolü ayarını değiştirmeyin.

Çalışma alanı güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanmadan önce çalışma alanındaki dal, çalı çirpi ve taş gibi nesneleri alın.
• Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları üründen güvenli bir uzaklıkta tutun.
• Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında hiçbir zaman kullanmayın. Ürünü olumsuz hava koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir.
• Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin.
• Kök, taş, çalı çirpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir.
• Eğimli yerlerde çim kesmek tehlikeli olabilir. Ürünü 15°’den daha eğimli zeminlerde kullanmayın.
• Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.
• Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun.

Çalışma güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.

• Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 445.

• Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.

• Ürünü hiçbir zaman kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın. Motordan çıkan egzoz dumanları sıcakır ve yangın çıkmasına neden olabilecek kıvılcımlar içerebilir.
• Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan birçok gevşeyerek yaralanmanızna neden olabilir.
• Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.
• Biçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Ateşleme kablosunu bujiden ayırın. Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın.
• Motor çalıştırıldığında motor fren kolunu hiçbir zaman sürekli olarak kola takmayın.
• Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.
• Ürünü çalıştırırken her zaman arkasında durun.
• Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarını döner bıçaklardan uzakta tutun.
• Motor çalışırken ürünü yatırmayın.
• Ürünü arkaya doğru çekerken dikkatli olun.
• Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekirse önce motoru durdurun ve ateşleme kablosunu bujiden ayırın.
• Ürünü kullanırken arkaya doğru yürümeyin.
• Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.
• Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.
• Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.
• Motor çalışırken ürünün hiçbir zaman görüş alanından çıkmasına izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun.

Kullanım için güvenlik talimatları

Kişisel koruyucu ekipman

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Gürültü düzeyi 85 dB'den fazlaysa kulaklık koruma ekipmanı kullanın.

• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanım. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.

• Kalın, uzun pantolonlar giyin.
• Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın.

Ürünün üzerindeki güvenlik aletleri

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.
• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktınızla görüşün.

Kesme kapağını kontrol etme

Kesme kapağı, üründeki titreşimleri ve biçakla yaralanma riskini azaltır.

- Çatlak gibi hasarlar olmadığını emin olmak için kesme kapağını inceleyin.

Motor fren kolunu kontrol etme

Motor fren kolu, motoru durdurur. Motor fren kolu bırakıldığında motor durur.

- Motoru çalıştırın ve ardından motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı Husqvarna servis noktasına ayarlatın.

Arka kapağı kontrol etme

Arka saptırıcı, objelerin operatöre doğru fırlama riskini azaltır.

• Arka kapağın zarar görmemiş olduğundan emin olun.
• Arka kapağı kapatan yayların zarar görmemiş olduğundan emin olun.
• Hasarlı yayları ve parçaları değiştirin.
• Arka kapağın menteşeler üzerinde sorunsuz şekilde hareket edebildiğinden emin olun.

Susturucu

Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanlarını operatörden uzağa gönderir.

Susturucu yoksa veya arızalıysa ürünü kullanmayın. Arızalı bir susturucu, gürültü düzeyini ve yangın riskini artırır.

UYARI: Susturucu kullanım sırasında, kullanım sonrasında ve motor rölantide çalışıyorken çok sıcak olur. Yangını önlemek için yanıcı malzemelerin ve/veya dumanların yakınında dikkatli olun.

Susturucuyu kontrol etme

- Düzgün takıldığından ve hasarlı olmadığından emin olmak için susturucuyu düzenli olarak kontrol edin.

Yakıt güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin.
• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.
• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.
• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.
• Yakıtlə uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.
• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.
• Yakıtın veya motorun yakınında sigara içmeyin.
• Yakıtın veya motorun yakınına sıcak nesneler koymayın.
• Motor açıklken yakıt eklemyin.
• Yakıtı yenilemeden önce motorun soğuduğundan emin olun.
• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.
• Kapalı bir alanda motora yakıt eklemyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.
• Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır.
• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunu konumdan en az 3 m/10 ft uzağa taşıyın.
• Yakıt tankını tamamen doldurmayın. İsı yakıtın genişmesine neden olur. Yakıt tankının üst kısmında boşluk bırakın.

Bakım için güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Motordan gelen egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Motoru iç mekanlarda veya kapalı alanlarda çalıştırmayın.
• Ürün üzerinde bakım yapmadan önce motoru durdurup ateşleme kablosunu bujiden çıkarın.

• Kesme donanımı üzerinde bakım yaparken koruyucu eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

• Üretici tarafından onaylanmamış aksesuarlar ve ürün değişiklikleri, ciddi yaralanmalara veya ölüme neden olabilir. Ürünü değiştirmeyin. Her zaman üretici tarafından onaylanmış aksesuarları kullanın.

• Bakım işlemi doğru ve düzenli şekilde yapılmadığı takdirde yaralanma ve ürün hasarı riski artar.
• Bakım işlemini yalnızca kullanıcı kılavuzunda belirtildiği şekilde gerçekleştirin. Diğer tüm servis ve bakım işlemleri, onaylı Husqvarna servis noktası tarafından yapılmalıdır.
• Ürün üzerindeki servis işlemlerini düzenli olarak Husqvarna servis noktasına yaptırın.
• Hasarlı, aşınmış ya da kırık parçaları değiştirin.

Montaj

Giriş

UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyup anlamalısınız.

UYARI: Ürünün montajını yapmadan önce buji kablosunu bujiden çıkarın.

Tutma yerinin takılması

1. Vidayı (A) iterek tutma yerinin (B), plastik pulun (C) ve tutma yeri destek braketinin (D) içinden geçirin.

A B C D E

1. Somunu (E) tamamen sıkın.

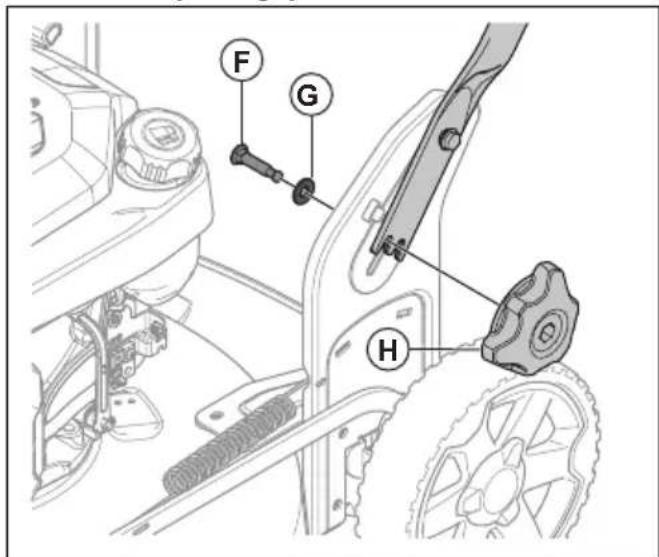

2. Vidayı (F) iterek pulun (G) ve tutma yeri destek braketinin içinden geçirin.

1. Topuzu (H) tamamen sıkın.

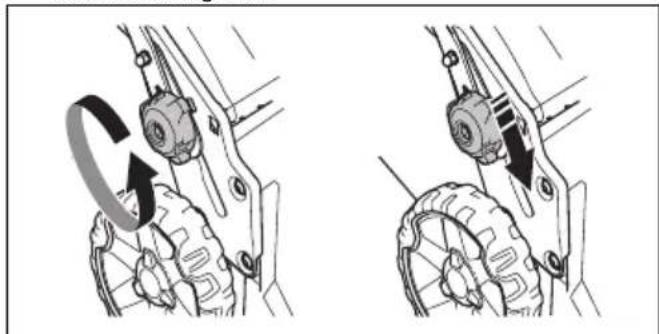

Tutma yerinin ayarlanması

1. Alt düğmeleri gevşetin.
2. Düğmeleri ürünün sol ve sağ tarafından girintilerin alttaki ucuna getirin.

1. Kol yüksekliğini mevcut 2 konumdan birine ayarlayın.

2. Düğmeleri durana ve tık sesi duyulana kadar kol yönünde yukarı hareket ettirin.

CLICK!

1. Düğmeleri tamamen sıkın.

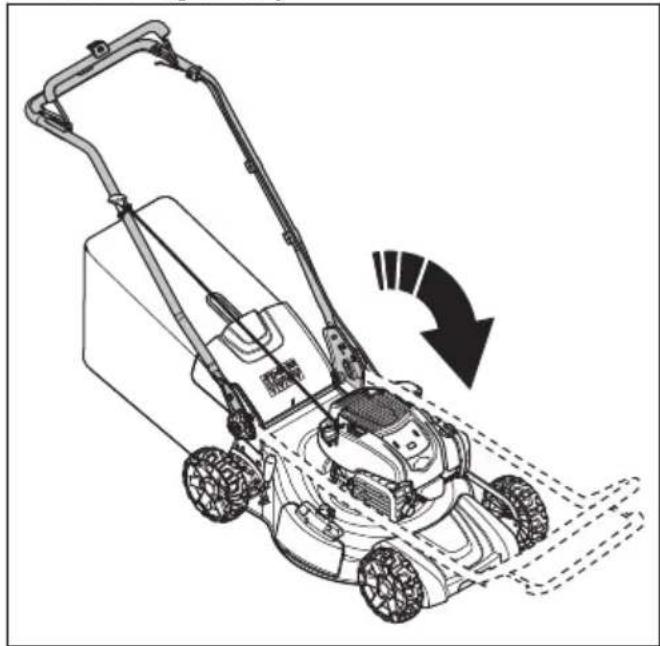

Ürünü taşıma konumuna getirme

1. Çim toplama sepetini çıkarın (varsa).
2. Alt düğmeleri gevşetin.
3. Düğmeleri ürünün sol ve sağ tarafından girintilerin alttaki ucuna getirin.

1. Kolu öne doğru katlayın.

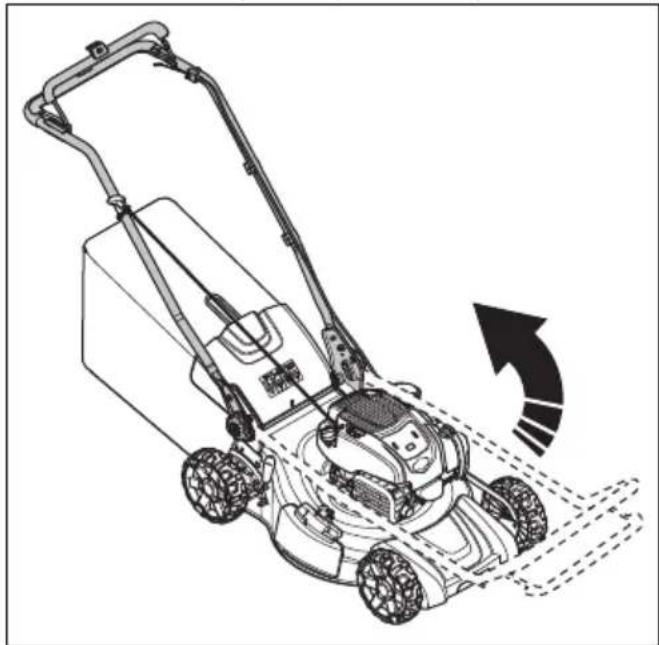

Ürünü çalıştırma konumuna getirme

1. Kolu dik konuma gelecek şekilde katlayın.

1. Düğmeleri durana ve tık sesi duyulana kadar kol yönünde yukarı hareket ettirin.

CLICK!

1. Düğmeleri tamamen sıkın.

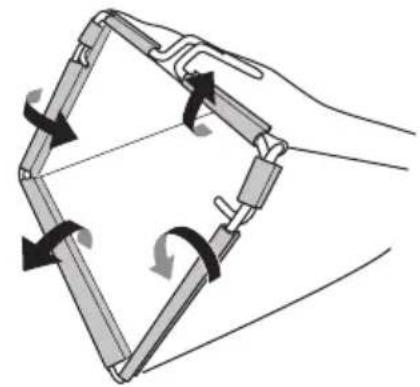

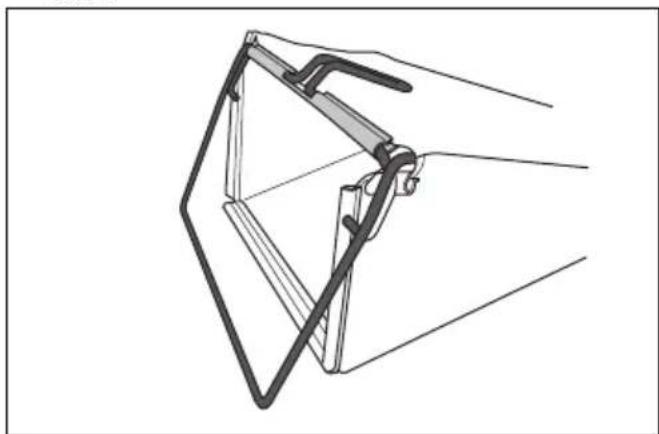

Çim toplama sepetinin takılması

1. Çim toplama sepeti çerçevesini, torbanın sert kısmı aşağı gelecek şekilde çim torbasına takın. Çerçeve tutma yerini torbanın üstünde olacak şekilde dışarıda tutun.

1. Çim torbasını klipslerle çerçeveye tutturun.

UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız.

Husqvarna Connect

Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar:

• Ayrıntılı ürün bilgileri.
• Ürün parçaları ve servis hakkında bilgi ve yardım.

Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza indirin.
2. Husqvarna Connect uygulamasında kaydolun.
3. Ürünü bağlamak ve kaydettirmek için Husqvarna Connect uygulamasındaki talimatları izleyin.

Ürünü çalıştırmadan önce

1. Kullanım kılavuzunu dikkatle okuyun ve talimatları anladığınızdan emin olun.
2. Doğru bir şekilde takılıp ayarlandığından emin olmak için kesme donanımını inceleyin. Bkz. Kesme donanımını kontrol etme sayfada: 452.
3. Yakıt tankını doldurun. Bkz. Yakıt doldurma sayfada: 449.
4. Yağ tankını doldurun ve yağ seviyesini kontrol edin. Bkz. Yağ seviyesini kontrol etme sayfada: 453.

Yakıt doldurma

Varsa, düşük emisyonlu/alkilat benzin kullanın. Düşük emisyonlu/alkilat benzin yoksa kaliteli kurşunsuz benzin veya oktan numarası 90'ın altında olmayan kurşunlu benzin kullanın.

DİKKAT: Oktan numarası 90 RON (87 AKI) değerinin altında olan benzin kullanmayın. Bu, üründe hasara neden olabilir.

1. Basıncı tahliye etmek için yakıt tankı kapağını yavaşça açın.
2. Yakıt bidonuyla yavaşça doldurun. Yakıt dökerseniz bezle silin ve kalan yakıtı kurumaya bırakın.
3. Yakıt tankı kapağının çevresini temizleyin.
4. Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır.
5. Çalıştırmadan önce ürünü, yakıt tankını doldurduğunu konumdan en az 3 m (10 ft) uzağa taşıyın.

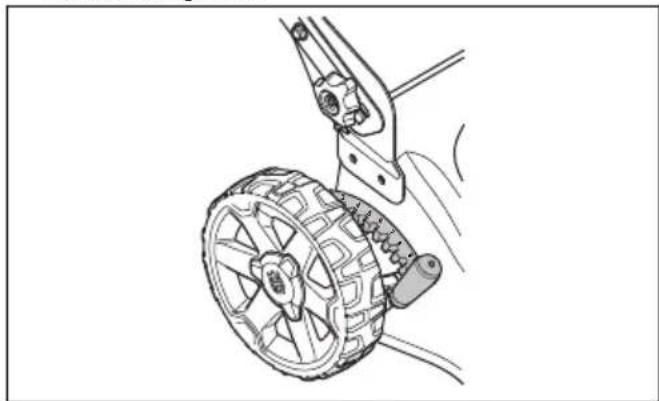

Kesme yüksekliğini ayarlama

1. Kesme yüksekliğini artırmak için kesme yüksekliği kolunu arkaya getirin.
2. Kesme yüksekliğini azaltmak için kesme yüksekliği kolunu öne getirin.

DİKKAT: Kesme yüksekliğini çok alçakta belirlemeyin. Çimenlik alanın yüzeyi düz değilse bıçaklar yere çarpabilir.

Ürünü çalıştırma

1. Ateşleme kablosunun bujiye bağlandığından emin olun.
2. Ürünün arkasında durun.
3. Motor fren kolunu tutma çubuğunun karşısında tutun.

1. Çalıştırma ipinin kolunu sağ elinizle tutun.
2. Çalıştırma ipini bir miktar direnç hissedene kadar yavaşça çekin.
3. Motoru çalıştırmak için kuvvetlice çekin.

UYARI: Çalıştırma ipini elinize dolamayın.

Tekerleklerde tahrikin kullanılması

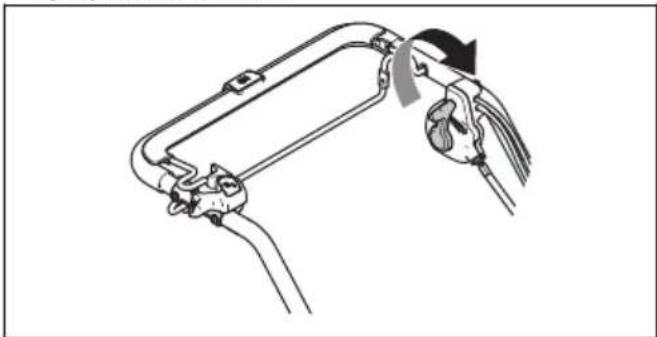

- Tutma yerinin sol tarafından hız kontrol kolunu kullanarak tekerleklerdeki tahriki başlatın. Hızı artırmak için hız kontrol kolunu ileriye, azaltmak için geriye hareket ettirin.

• Ürünü geriye doğru çekmeden önce tahriki devre dışı bırakın ve ürünü yaklaşık 10 cm ileri itin.
• Örneğin bir engele yaklaştığınızda, tahriki devre dışı bırakmak için tahrik kolunu serbest bırakın.

Ürünü durdurmak için

• Yalnızca tahriki durdurmak için tahrik kolunu serbest bırakın.
• Motoru durdurmak için motor fren kolunu serbest bırakın.

Ürünü çim toplama sepetiyle kullanma

UYARI: Ürünü çim toplama sepeti takılı olmadan veya arka kapağı kapatmadan kullanmayın. Nesneler fırlayabilir ve operatörün yaralanmasına neden olabilir.

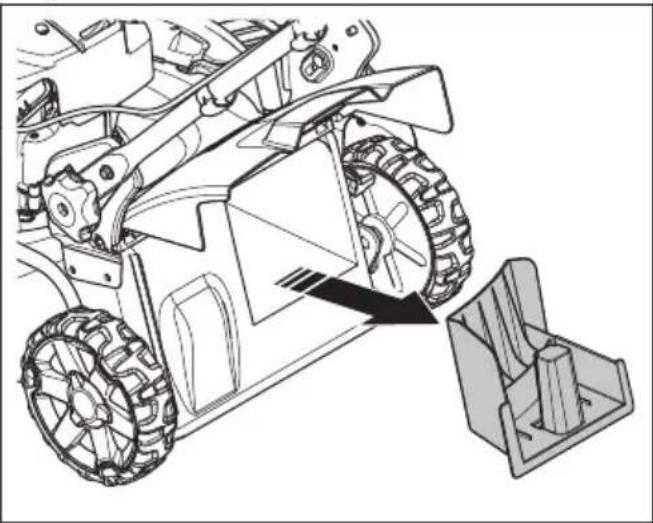

1. Arka kapağı kaldırın ve takılıysa malç tapasını çıkarın.

1. Çim toplama sepetini takma, bkz. Çim toplama sepetinin takılması sayfada: 448.

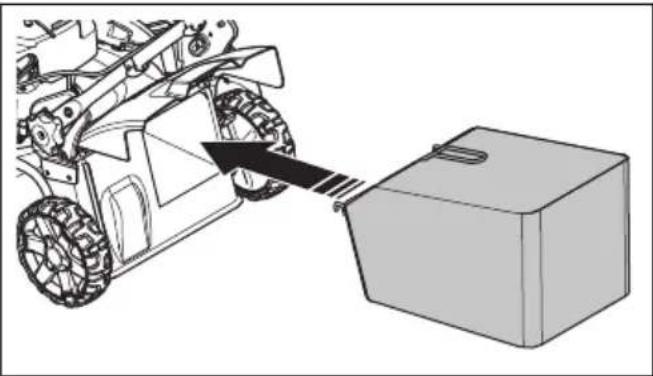

2. Çim toplama sepetini brakete takın.
3. Arka kapağı serbest bırakın ve çim torbası çerçevesinin üzerine koyun.

Ürünü malç moduna getirme

Ürünü malç moduna almadan önce motorun kapalı olduğundan emin olun.

1. Arka kapağı kaldırın ve takılıysa çim toplama sepetini çıkarın.

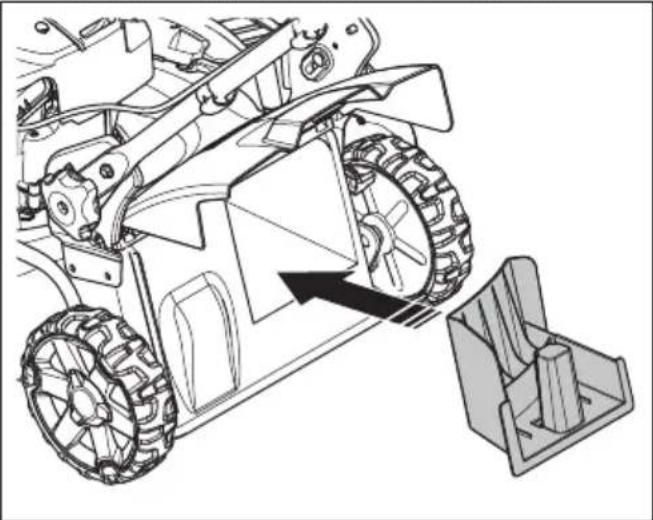

2. Malç tapasını boşaltma kanalının içine yerleştirin.

1. Arka kapağı kapatın ve malç tapasına doğru sıkıca kapalı olduğundan emin olun.
2. Bıçağı, malç kitinde tedarik edilen malç bıçağı ile değiştirin. Bkz. Bıçağı değiştirme sayfada: 453.

Ürünü yandan boşaltma moduna getirme

1. Arka kapağı kaldırın ve takılıysa çim torbasını çıkarın.
2. Arka kapağı kapatın ve ürüne doğru sıkıca kapalı olduğundan emin olun.

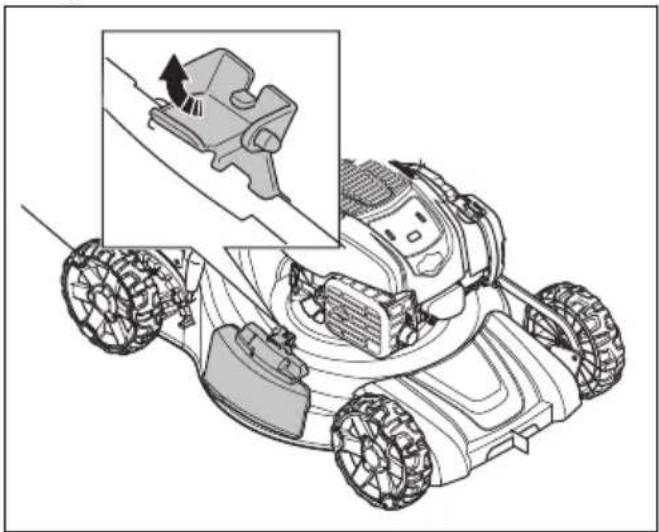

3. Boşaltma kilidini kaldırın.

1. Yandan boşaltma siperliğini açın ve yandan boşaltma saptırıcısını destek pimlerine takın.

1. Yandan boşaltma siperliğini yandan boşaltma saptırcısına doğru kapatın. Ürünü çalıştırmadan önce yandan boşaltma saptırcısının sıkıca yerine oturduğundan emin olun.

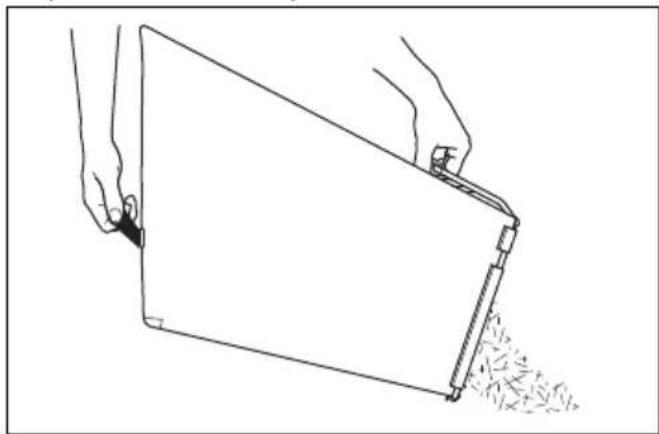

Çim toplama sepetini boşaltma

DİKKAT: Aşınmayı önlemek için çim toplama sepetini hareket ettirirken yukarı kaldırın.

1. Çim toplama sepetini çerçeve kolu ile kaldırın.
2. Çim toplama sepetini boşaltırken çerçeve tutma yerini ve torba tutma yerini kullanın.

• Her zaman keskin biçak kullanın. Kör biçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin biçak kör biçaktan daha az güç kullanır.
• Çim boyunun ½'sinden fazlasını kesmeyin. Çim kesmeye başlarken en yüksek kesme yüksekliğini kullanın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.
• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin.
• Arka kapağı kaldırın ve çim toplama sepetini sökün.
• Malç tapası ve malç biçağı takılıysa bunları çıkarın.
• Ürünü çalıştırmadan önce arka kapağı kapatın. Çalışma sırasında kesilen çim arka kapağın alt kısmından boşaltılır.

Bakım

Giriş

UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamınız gerekir.

Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis

hizmetlerinin mevcut bulunduğu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin.

DİKKAT: Ürünü eğerken hava filtresinin yere dayalı değil, havada olduğundan emin olun. Motor hasarı riski.

Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir.

* işaretli bakım işlemleri için bkz. Ürünün üzerindeki güvenlik aletleri sayfada: 446.

Bakım	Günlük	Haftalık olarak	Aylık olarak
Genel inceleme yapma X
Yağ seviyesini inceleme X
Ürünü temizleme X
Kesme donanımını inceleme X
Kesme kapağını inceleme * X
Motor fren kolunu inceleme * X
Bıçak fren kontrolünü inceleme * X
Susturucuyu inceleme * X
Bujiyi inceleme X
Yağ değişimi (ilk kullanımda 5 saatten sonra, daha sonra her 50 saatlik kullanımda bir)			X
Hava filtresini temizleyin veya değiştirin X
Yakıt sistemini inceleme X

Genel denetim yapma

- Ürünün üzerindeki tüm somun ve vidaların doğru şekilde sıkıldığından emin olun.

Ürünün dış kısmını temizleme

• Yaprak, çim ve kirleri gidermek için fırça kullanın.
• Motorun üst kısmındaki hava girişinin kapanmadığından emin olun.
• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.
• Ürünü temizlemek için su kullanıyorsanız suyu doğrudan motorun üzerine akıtmayın.

Kesme kapağının iç yüzeyini temizleme

1. Yakıt tankını boşaltın.
2. Ürünü susturuculu yanı alta gelecek şekilde yerleştirin.

DİKKAT: Ürün hava filtresi alta gelecek şekilde yerleştirilirse motor hasar görebilir.

1. Kesme kapağının iç yüzeyini hortum kullanarak suyla yıkayın.

Kesme donanımını kontrol etme

UYARI: Kazara çalışmayı önlemek için ateşleme kablosunu bujiden ayırın.

UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.
2. Hasarlı veya kör olup olmadığını anlamak için bıçağa bakın.

Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın.

Biçağı değiştirme

1. Bıçağı bir tahta parçasıyla kilitleyin.

1. Biçak civatasını, yaylı rondelayı ve biçağı çıkarın.

1. Biçak desteğinde ve biçak civatasında hasar olup olmadığını kontrol edin.

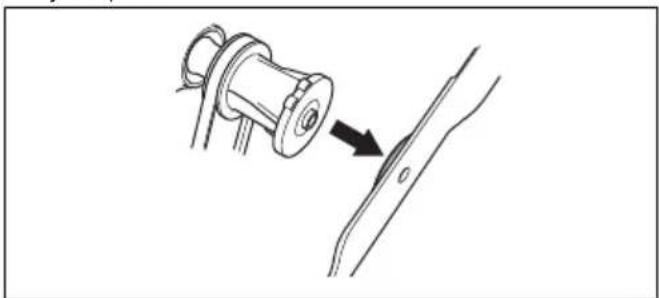

a) Bıçağı veya biçak desteğini değiştirirseniz biçak civatasını, yaylı rondelayı ve sürtünme rondelasını da değiştirin.

1. Bükülmediğinden emin olmak için motor milini inceleyin.

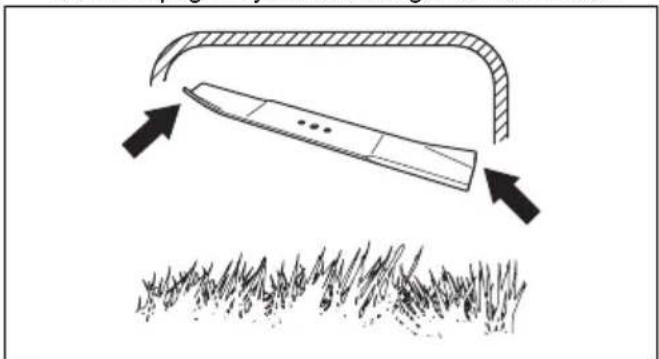

2. Yeni bıçağı taktığınızda, bıçağın bükülmüş uçlarının kesme kapağının yönünde olduğundan emin olun.

1. Sürtünme rondelasını ve biçağı biçak desteğine yerleştirin.

1. Bıçağın, motor milinin orta kısmıyla hizalandığından emin olun.

1. Bıçağı ahşap bir blokla kilitleyin.

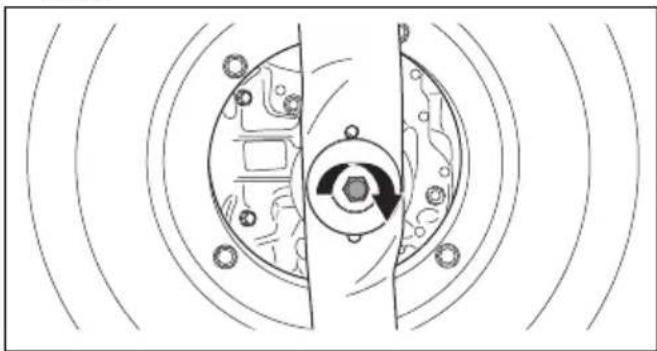

1. Yaylı rondela takın ve civatayı 43 – 47 Nm'lik torkla sıkın.

1. Bıçağı elinizle çekerek döndürün ve serbestçe döndüğünden emin olun.

UYARI: Koruyucu eldivenler kullanın.

Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Bıçağı test etmek için ürünü çalıştırın. Biçak doğru bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır.

Yağ seviyesini kontrol etme

DİKKAT: Yağ seviyesinin çok düşük olması motora zarar verebilir. Ürünü çalıştırmadan önce yağ seviyesini kontrol edin.

1. Ürünü düz bir zemine koyun.

2. Takılı daldırma çubuk ölçekle yağ tankı kapağını çıkarın.

3. Yağ çubuğundaki yağı temizleyin.
4. Yağ seviyesini doğru bir şekilde belirtmesi için daldırma çubuk ölçeği tamamen yağ tankına sokun.
5. Daldırma çubuk ölçeği çıkarın.
6. Daldırma çubuk ölçekteki yağ seviyesini kontrol edin.
7. Yağ seviyesi düşükse motor yağı doldurun ve yağ seviyesini tekrar kontrol edin.

Motor yağının değiştirilmesi

UYARI: Motor yağı, motor durdurulduktan hemen sonra çok sıcaktır. Motor yağını boşaltmadan önce motorun soğumasını bekleyin. Cildinize motor yağı dökülürse sabun ve suyla temizleyin.

1. Ürünü yakıt tankı boşalana kadar çalıştırın.
2. Ateşleme kablosunu bujiden çıkartın.
3. Yağ tankı kapağını çıkarın.
4. Ürünün altına motor yağını alacak bir kap yerleştirin.
5. Yağ tankındaki motor yağını akıtmak için ürünü eğin.
6. Teknik veriler sayfada: 456 bölümünde tavsiye edilen tip yeni motor yağı doldurun.
7. Yağ seviyesini kontrol edin. Bkz. Yağ seviyesini kontrol etme sayfada: 453.

Bujinin kontrol edilmesi

DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin.
• Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun:
  a) Rölanti hızının doğru ayarlandığından emin olun.
  b) Yakıt karışımının doğru olduğundan emin olun.
  c) Hava filtresinin temiz olduğundan emin olun.
• Buji kirliyse temizleyin ve elektrot boşluğunun doğru olduğundan emin olun, bkz. Teknik veriler sayfada: 456.

- Gerekirse bujiyi değiştirin.

Hava filtresinin temizlenmesi

Kirlenmiş hava filtresi, motorun zarar görmesine veya düzgün çalışmamasına neden olabilir. Tozlu ortamlarda hava temizleyici üzerinde daha sık bakım yapın.

Hava filtresinin ne zaman değiştirileceği hakkında bilgi için bkz. Bakım takvimi sayfada: 452.

1. Hava filtresi kapağını ve filtreyi çıkarın.
2. Düz bir zemine doğru vurarak filtreyi temizleyin. Filtreyi temizlemek için petrol kökenli solventler, gaz yağı veya basınçlı hava kullanmayın.

Not: Uzun süredir kullanılan hava filtreleri tam anlamıyla temizlenemez. Hava filtresini düzenli aralıklarla değiştirin. Hasarlı hava filtreleri mutlaka değiştirilmelidir.

1. Hava filtresini takarken filtrenin filtre tutucusuna tamamen sabitlendiğinden emin olun.

Yandan boşaltma saptırcısını kontrol etme

Yandan boşaltma saptırıcısı, ürünün yandan boşaltma ağzına takılıdır. Saptırıcı, nesnelerin operatörün biçme konumuna doğru fırlama riskini azaltır.

1. Yandan boşaltma saptırcısının zarar görmemiş olduğundan emin olun.
2. Yandan boşaltma saptırıcısını kontrol edin. Çatlak veya kapağı iterek kapatan yayların kırık olması gibi kusurlar bulunmadığından emin olun.
3. Hasarlıysa yandan boşaltma saptırcısını veya yayları değiştirin.

Yakıt sistemini kontrol etme

• Hasar olmadığından emin olmak için yakıt tankı kapağını ve yakıt tankı kapağının contasını inceleyin.
• Sızıntı olmadığından emin olmak için yakıt hortumunu inceleyin. Yakıt hortumu hasarlıysa bir servis noktasında değiştirilmesini sağlayın.

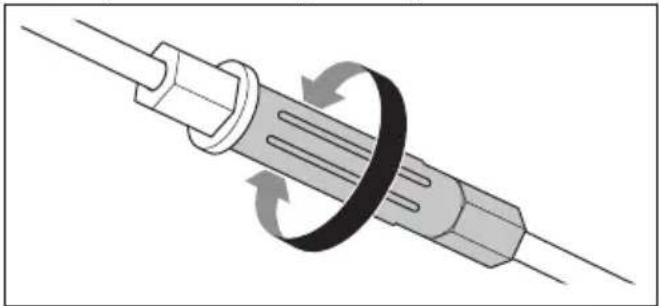

Kavrama kablosunu ayarlama

Aşağıdaki durumlarda kavrama kablosunun uzunluğunun azaltılması gerekir:

• Tahrik kolunu veya hız kontrol kolunu çektiğinizde tekerleklerin tahriki devreye girmezse.
• Tekerleklerin tahriki devredeyken ürün yavaş hareket ederse.

Aşağıdaki durumlarda kavrama kablosu uzunluğunun artırılması gerekir:

- Tekerleklerin tahriki devrede değilken ürün hareket ederse.

- Kavrama kablosunu ayarlayın. a) Kavrama kablosunun uzunluğunu azaltmak için ayar vidasını saat yönünün tersine çevirin.

b) Kavrama kablosunun uzunluğunu artırmak için ayar vidasını saat yönünde çevirin.

Üründeki tahrik, ayarlamadan sonra da yetersiz kalmaya devam ederse servis bayinizle görüşün

Taşıma, depolama ve atma

Taşıma ve saklama

• Ürün ile yakıtı taşımak ve saklamak için sızıntı veya duman olmadığından emin olun. Örneğin, elektrikli cihazlardan veya kazanlardan kaynaklanan kivılcım veya açık alevler yangın çıkarabilir.
• Yakıtı taşımak ve saklamak için her zaman onaylı kaplar kullanın.
• Ürünü uzun bir süre için saklama yerine koymadan önce yakıt tankını boşaltın. Yakıtı uygun bir çöp atma merkezinde bertaraf edin
• Hasar veya kaza olmasını önlemek için taşıma sırasında ürünü güvenli bir şekilde bağlayın.
• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.
• Ürünü kuru ve donmayan bir yerde tutun.

Atma

• Yerel geri dönüşüm gerekliliklerine ve geçerli düzenlemelere uyun.
• Motor yağı veya yakıt gibi kimyasalları servis merkezinde veya uygun bir atık noktasında atın.
• Ürün artık kullanılmıyorsa ürünü Husqvarna bayisine gönderin veya geri dönüşüm noktasında atın.

Teknik veriler

Teknik veriler

	LC 356VP
Motor
Marka Honda
Motor modeli adı GCVx170
Hacim, cm ^3	166
Hız, rpm 2800
Nominal motor çıkış gücü, kW ^105	3.1
Ateşleme Sistemi
Buji NGK BPR5ES
Elektrot boşluğu, mm 0,75
Yakıt ve yağlama sistemi
Yakıt, kurşunsuz, en az oktan numarası 90
Yakıt deposu kapasitesi, litre 0,9
Yağ deposu kapasitesi, litre 0,4
Motor yağı SAE 30
Ağırlık
Boş tanklarla birlikte, kg 35,1
Gürültü yayma ^106
Ses gücü düzeyi, ölçülmüş dB (A) 98
Ses gücü düzeyi, garantili LWA dB (A) 98
Ses düzeyleri ^107
Operatörün kulağındaki ses basıncı düzeyi, dB (A) 86
Titreşim düzeyleri ^108
Tutma yeri, m/sn ^2	5,9
Kesme donanımı
Kesme yüksekliği, mm 25-75
Kesim genişliği, mm 560
Kesim sistemi Toplama / BioClip	® / Yandan boşalt-ma
Bıçak - standart Toplama 598562701
Bıçak - Aksesuar Malç 598563601
Tahrik
Hız, km/sa. 3,0 - 4,5

AT Uyumluluk Bildirimi

AT Uyumluluk Bildirimi

Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: [phone], 2019 ve sonrası seri numaralı Husqvarna LC 356VP çim biçme makinelerinin aşağıdaki KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu beyan eder:

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif
• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif
• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonları ile ilgili" direktif
• 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "elektrikli ve elektronik ekipmanlardaki belirli tehlikeli maddelerin kullanımının kısıtlanmasıyla ilgili" direktif

Gürültü emisyonlarıyla ilgili bilgi için Teknik veriler bölümüne bakın.

Aşağıdaki standartlar uygulanmıştır:

EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Başka şekilde belirtilmemişse yukarıda listelenen standartlar en son yayınlanan sürümlerdir.

Onaylanmış kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden "çevreye gürültü yaymayla ilgili" 2000/14/AT sayılı, 8 Mayıs 2000 tarihli KONSEY DİREKTİFİ Ek VI'ya göre uygunluk değerlendirmesine ilişkin raporlar yayımlamıştır.

Huskvarna, 2021-11-30

$$ \Delta \operatorname {d u} $$

Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu)

AT Uyumluluk Bildirimi

Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: [phone], 2019 ve sonrası seri numaralı Husqvarna LC 356VP çim biçme makinelerinin aşağıdaki KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu beyan eder:

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif
• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif
• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonları ile ilgili" direktif

- 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "elektrikli ve elektronik ekipmanlardaki belirli tehlikeli maddelerin kullanımının kısıtlanmasıyla ilgili" direktif

Gürültü emisyonlarıyla ilgili bilgi için Teknik veriler bölümüne bakın.

Aşağıdaki standartlar uygulanmıştır:

EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Başka şekilde belirtilmemişse yukarıda listelenen standartlar en son yayınlanan sürümlerdir.

Onaylanmış kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden "çevreye gürültü yaymayla ilgili" 2000/14/AT sayılı, 8 Mayıs 2000 tarihli KONSEY DİREKTİFİ Ek VI'ya göre uygunluk değerlendirmesine ilişkin raporlar yayımlamıştır.

Huskvarna, 2021-11-30

$$ \Delta \cdot 2 m $$

Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu)

Türk ithalat şirketi daha fazla bilgi için temas edilecek: Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş. Suadiye Mh. Bağdat Cd. No:455/4 Kadıköy – 34740 İstanbul / Türkiye

Telefon: [phone]
