Introdução

Descrição do produto

O produto é um corta-relva giratório de controlo apeado. Fixe o coletor de relva para recolher a relva. Fixe o defletor de descarga lateral para a descarga lateral da relva. Prenda um kit de trituração para cortar a relva e torná-la fertilizante.

Finalidade

Utilize o produto para cortar a relva. Não utilize o produto para outras tarefas.

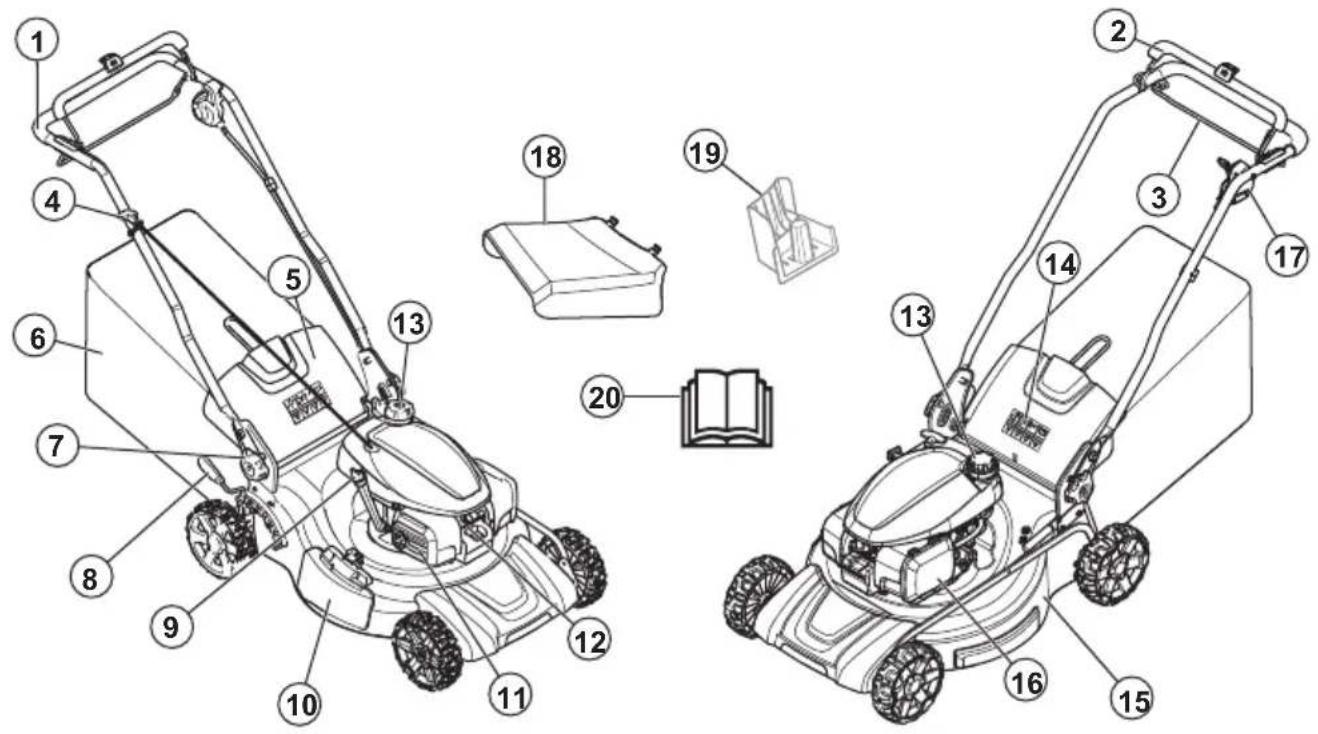

Vista geral do produto

1. Barra de direção
2. Manípulo de travão do motor
3. Manípulo de direção
4. Punho do cabo de arranque
5. Cobertura traseira
6. Coletor de relva
7. Botões de ajuste da altura do punho
8. Alavanca da altura de corte
9. Tampão do óleo
10. Cobertura de descarga lateral
11. Silenciador

12. Vela de ignição

13. Tampa do depósito de combustível

14. Símbolos
15. Cobertura de corte
16. Filtro de ar
17. Alavanca de controlo da velocidade
18. Defletor lateral
19. Tampão de trituração (acessório)
20. Manual do utilizador

Símbolos no produto

AVISO! Seja cuidadoso e utilize o produto corretamente. Este produto pode provocar ferimentos graves ou a morte do utilizador ou terceiros.

Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções antes de utilizar o produto.

Tenha cuidado com objetos projetados e ricochetes.

Mantenha as pessoas e os animais a uma distância de segurança da área de trabalho.

Aviso: Mantenha as mãos e os pés afastados da lâmina rotativa.

Aviso: Mantenha as mãos e os pés afastados das peças rotativas.

Desligue o motor e retire o cabo de ignição antes de realizar tarefas de reparação ou manutenção.

Este produto está em conformidade com as diretivas aplicáveis da CE.

Emissões de ruído para o meio ambiente conforme diretiva da Comunidade Europeia. As emissões do produto são indicadas no capítulo de Especificações técnicas e na etiqueta.

Nota: Os restantes símbolos/autocolantes existentes no produto dizem respeito a requisitos para homologação em algumas áreas comerciais.

Responsabilidade pelo produto

Como referido nas leis de responsabilidade pelo produto, não somos responsáveis por danos causados pelo nosso produto se:

• o produto tiver sido incorretamente reparado.
• o produto tiver sido reparado com peças que não sejam do fabricante ou que não sejam aprovadas pelo fabricante.
• o produto tiver um acessório que não seja do fabricante ou que não seja aprovado pelo fabricante.
• o produto não tiver sido reparado por um centro de assistência autorizado ou por uma autoridade aprovada.

Emissões Euro V

ATENÇÃO: A adulteração do motor anula a aprovação deste produto pela UE.

Segurança

Definições de segurança

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.

ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual.

CUIDADO: Utilizado se existir risco de danos para o produto, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual.

Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação.

Instruções de segurança gerais

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Este produto é perigoso se for utilizado de forma incorreta ou se não o utilizador for cuidadoso. Podem ocorrer ferimentos graves ou mesmo morte se as instruções de segurança não forem respeitadas.
• Este produto produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos. Para diminuir o risco de ferimentos graves ou mortais, recomendamos que os portadores de implantes médicos consultem o seu médico e o fabricante do implante antes de utilizar este produto.
• Seja sempre cuidadoso e use o seu senso comum. Se não tiver a certeza sobre como utilizar o produto

numa situação especial, pare e fale com o seu revendedor Husqvarna antes de continuar.

• Tenha em atenção que o utilizador é responsável pelos acidentes que incluam outras pessoas ou a respetiva propriedade.
• Mantenha o produto limpo. Certifique-se de que pode ler claramente os sinais e os autocolantes.
• O produto só pode ser utilizado por pessoas que lerem e compreenderam o conteúdo do manual do operador.
• Não deixe uma criança utilizar o produto.
• Mantenha as crianças afastadas da área de trabalho. Tem de estar sempre presente um adulto responsável.
• Não deixe que o produto seja utilizado por uma pessoa que não conhece as instruções.
• Monitorize sempre a utilização do produto por pessoas com diminuição da capacidade física ou mental. Tem de estar sempre presente um adulto responsável.
• Não utilize o produto se estiver cansado, doente ou sob a influência de álcool, drogas ou medicamentos. Estes têm um efeito negativo na sua visão, atenção, capacidade de discernimento ou controlo físico.
• Não utilize o produto se este apresentar algum defeito.
• Não altere este produto e não o utilize se houver a possibilidade de ter sido alterado por outros.
• Não altere o ajuste do controlo da velocidade do motor.

Segurança no local de trabalho

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Retire objetos como ramos, galhos e pedras da área de trabalho antes de utilizar o produto.
• Os objetos que embatam no equipamento de corte podem ser projetados e causar danos a pessoas e objetos. Mantenha terceiros e animais a uma distância de segurança do produto.
• Nunca utilize o produto em más condições meteorológicas, como nevoeiro, chuva, ventos fortes, frio intenso e risco de trovoada. A utilização do produto em más condições meteorológicas ou em localizações molhadas ou com humidade é cansativa. As más condições meteorológicas podem causar condições perigosas, como superfícies escorregadias.
• Observe se há pessoas, objetos e situações que possam impedir o funcionamento seguro do produto.
• Observe se há obstáculos como raízes, pedras, ramos, buracos e valas. A relva longa pode ocultar obstáculos.

• Cortar relva em declives pode ser perigoso. Não utilize o produto em terrenos com um declive superior a 15°.

• Utilize o produto ao longo da face dos declives. Não se desloque para cima e para baixo.

• Tenha cuidado ao aproximar-se de esquinas com pouca visibilidade e de objetos que possam impedir uma boa visibilidade.

Segurança do trabalho

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize este produto apenas para cortar relva. Não é permitido utilizá-lo para outras tarefas.
• Use equipamento de proteção pessoal. Consulte Equipamento de proteção pessoal na página 328.
• Certifique-se de que sabe como desligar o motor rapidamente em caso de emergência.
• Nunca ligue o motor num espaço fechado ou perto de material inflamável. Os gases de escape do motor são quentes e podem conter faíscas causadoras de incêndios.
• Não utilize o produto, a menos que a lâmina e todas as coberturas estejam corretamente montadas. Uma lâmina montada incorretamente pode soltar-se e causar ferimentos pessoais.
• Certifique-se de que a lâmina não atinge objetos como pedras e raízes. Isto pode causar danos à lâmina e dobrar o eixo do motor. Um eixo dobrado provoca fortes vibrações e um elevado risco de a lâmina se soltar.
• Se a lâmina atingir um objeto ou ocorrerem vibrações, pare o produto imediatamente. Desligue o cabo de ignição da vela de ignição. Examine se o produto apresenta sinais de danos. Repare os danos ou solicite a reparação numa oficina autorizada.
• Nunca ligue o manípulo de travão do motor de modo permanente ao punho durante o arranque do motor.
• Coloque o produto numa superfície estável e plana e ligue-o. Certifique-se de que a lâmina não atinge o solo ou outros objetos.
• Mantenha-se sempre por trás do produto quando o operar.
• Mantenha todas as rodas no chão e as duas mãos sobre o punho quando utilizar o produto. Mantenha as mãos e os pés afastados das lâminas rotativas.
• Não incline o produto quanto ligar o motor.
• Tenha cuidado quando puxar o produto para trás.
• Nunca levante o produto quando ligar o motor. Setiver de levantar o produto, desligue primeiro o motor e o cabo de ignição da vela de ignição.
• Não caminhe para trás quando operar o produto.
• Desligue o motor quando se deslocar em zonas sem relva, por exemplo caminhos de gravilha, pedra e asfalto.

• Não corra com o produto quando o motor está ligado. Caminhe sempre que operar o produto.

• Pare o motor antes de mudar a altura de corte. Nunca efetue ajustes com o motor ligado.

• Nunca deixe o produto fora de vista com o motor ligado. Pare o motor e certifique-se de que o equipamento de corte não roda.

Instruções de segurança para funcionamento

Equipamento de proteção pessoal

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda junto do seu concessionário para selecionar o equipamento certo.
• Utilize protetores acústicos se o nível de ruído for superior a 85 dB.
• Use botas ou sapatos antiderrapantes resistentes. Não use calçado aberto nem ande com os pés descalços.
• Use calças compridas e resistentes.
• Use luvas de proteção sempre que necessário, por exemplo, ao fixar, examinar ou limpar o equipamento de corte.

Dispositivos de segurança no produto

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não utilize o produto com dispositivos de segurança defeituosos.
• Verifique regularmente os dispositivos de segurança. Se os dispositivos de segurança estiverem defeituosos, fale com a sua oficina Husqvarna autorizada.

Verificar a cobertura de corte

A cobertura de corte reduz as vibrações no produto e o risco de ferimentos causados pela lâmina.

- Examine a cobertura de corte para se certificar de que não existem danos, como fissuras.

Verificar o punho do travão do motor

O manípulo de travão do motor para o motor. Quando o manípulo de travão do motor é libertado, o motor para.

- Ligue o motor e depois solte o punho do travão do motor. Se o motor não parar em 3 segundos, solicite o ajuste do travão do motor numa oficina Husqvarna autorizada.

Verificar a cobertura traseira

O defletor traseiro diminui o risco de projeção de objetos na direção do utilizador.

• Certifique-se de que a cobertura traseira não está danificada.
• Certifique-se de que as molas que fecham a cobertura traseira não estão danificadas.
• Substitua as molas e as peças danificadas.
• Certifique-se de que a cobertura traseira consegue mover-se facilmente nas dobradiças.

Silenciador

O silenciador mantém o mais baixo nível de ruído possível e afasta os gases de escape do utilizador.

Não utilize o produto se o silenciador estiver defeituoso ou estiver em falta. Um silenciador defeituoso aumenta o nível de ruído e o risco de incêndio.

ATENÇÃO: O silenciador fica muito quente durante e após a utilização e quando o motor funciona ao ralenti. Tenha cuidado junto de materiais inflamáveis e/ou vapores para evitar incêndios.

Verificar o silenciador

- Examine o silenciador regularmente para se certificar de que está bem fixo e não está danificado.

Segurança no manuseamento do combustível

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não ligue o produto se houver combustível ou óleo do motor sobre o produto. Remova o combustível/óleo indesejado e deixe o produto secar.
• Se derramar combustível na sua roupa, troque de roupa imediatamente.
• Não deixe que o combustível entre em contacto com o seu corpo, pois pode causar ferimentos. Se o combustível entrar em contacto com o seu corpo, use sabão e água para o remover.

• Não ligue o produto se o motor tiver uma fuga. Examine regularmente o motor quanto a fugas.

• Tenha cuidado com o combustível. O combustível é inflamável e os gases são explosivos e podem causar ferimentos ou morte.

• Não respire os gases do combustível, podem causar ferimentos. Certifique-se de que existe um fluxo de ar suficiente.
• Não fume perto de combustível ou do motor.
• Não coloque objetos quentes perto do combustível ou do motor.
• Não acrescente combustível com o motor em funcionamento.
• Certifique-se de que o motor está frio antes de reabastecer.
• Antes de reabastecer, abra lentamente a tampa do depósito de combustível e liberte a pressão com cuidado.
• Não adicione combustível ao motor numa área interior. O fluxo de ar insuficiente pode causar ferimentos ou morte devido a asfixia ou monóxido de carbono.
• Aperte completamente a tampa de depósito de combustível. Se a tampa de depósito de combustível não estiver apertada, existe um risco de incêndio.
• Desloque o produto a uma distância mínima de 3 m (10 pés) da posição onde abasteceu o depósito antes de começar.
• Não encha totalmente o depósito de combustível. O calor provoca a expansão do combustível. Mantenha um espaço na parte superior do depósito de combustível.

Instruções de segurança para manutenção

• Os gases de escape do motor contêm monóxido de carbono, um gás inodoro, tóxico e altamente perigoso. Não ligue o motor em zonas interiores ou em espaços fechados.
• Antes de proceder à manutenção do produto, desligue o motor e retire o cabo de ignição da vela de ignição.
• Use luvas de proteção quando realizar a manutenção do equipamento de corte. A lâmina é muito afiada e pode facilmente provocar cortes.
• A utilização de acessórios e a realização de alterações no produto que não sejam aprovadas pelo fabricante podem causar ferimentos graves ou morte. Não altere o produto. Utilize sempre acessórios que sejam aprovados pelo fabricante.
• Se a manutenção não for realizada de forma correta e regular, o risco de ferimentos e danos no produto aumenta.
• Realize apenas tarefas de manutenção indicadas neste manual do proprietário. Todas as outras operações de manutenção devem ser realizadas por uma oficina Husqvarna autorizada.
• Leve o produto regularmente a uma oficina Husqvarna autorizada para realizar a manutenção.
• Substitua as peças danificadas, gastos ou partidas.

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

Montagem

Introdução

ATENÇÃO: Antes de montar o produto, tem de ler e compreender o capítulo sobre segurança.

ATENÇÃO: Retire o cabo da vela de ignição antes de montar o produto.

Montar o punho

1. Empurre o parafuso (A) através do punho (B), da anilha de plástico (C) e do suporte do punho (D).

A B C D E

1. Aperte totalmente a porca (E).

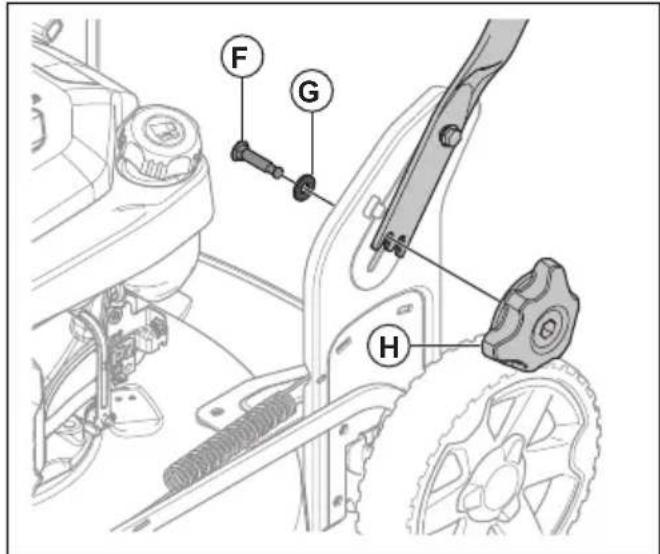

2. Empurre o parafuso (F) através da anilha (G) e do suporte do punho.

1. Aperte totalmente o botão (H).

Ajustar o punho

1. Desaperte os manípulos inferiores.

2. Desloque os botões para a extremidade inferior das ranhuras, dos lados esquerdo e direito do produto.

1. Defina a altura do punho para uma das 2 posições disponíveis.
2. Desloque os botões para cima em direção ao punho, até pararem e ouvir um clique.

CLICK!

1. Aperte os botões totalmente.

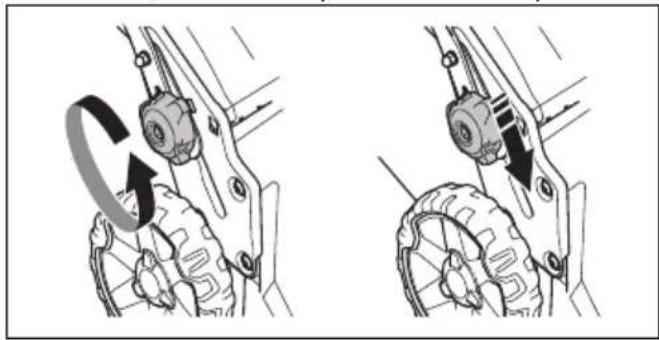

Para colocar o produto na posição de transporte

1. Retire o coletor de relva (se instalado).
2. Desaperte os manípulos inferiores.
3. Desloque os botões para a extremidade inferior das ranhuras, dos lados esquerdo e direito do produto.

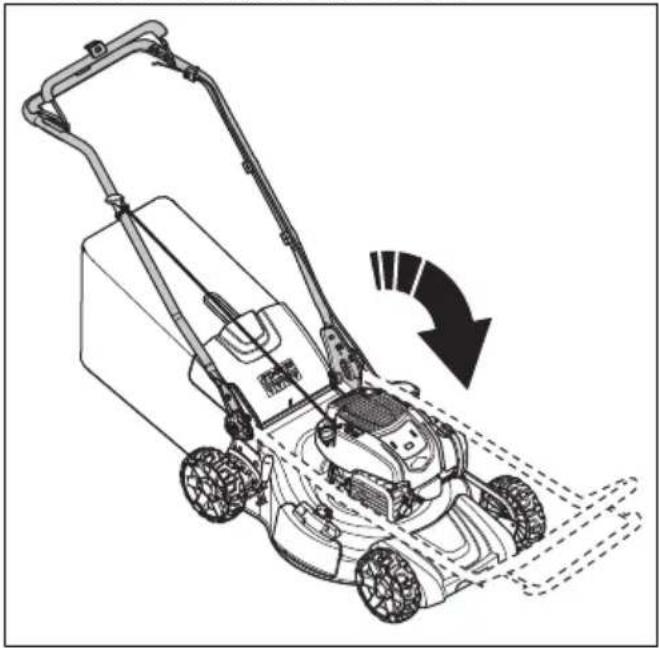

1. Dobre a barra do guiador para a frente.

Para colocar o produto na posição de funcionamento

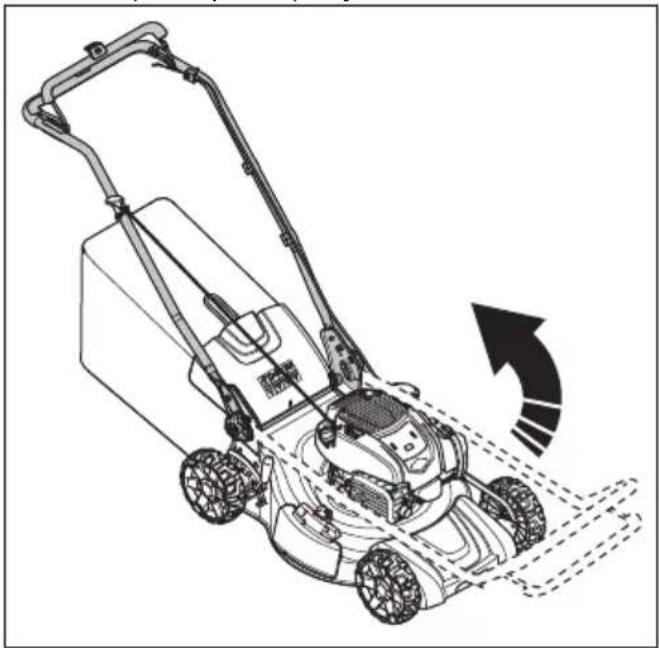

1. Dobre o punho para a posição vertical.

1. Desloque os botões para cima em direção ao punho, até pararem e ouvir um clique.

CLICK!

1. Aperte os botões totalmente.

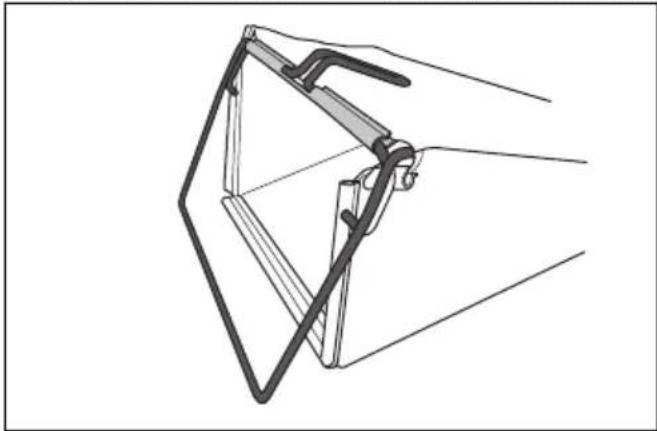

Montar o coletor de relva

1. Coloque a estrutura do coletor de relva no saco de relva com a parte rígida do saco no fundo. Mantenha o punho da estrutura fora da parte superior do saco.

ATENÇÃO: Antes de utilizar o produto, tem ler e compreender o capítulo sobre segurança.

Husqvarna Connect

A Husqvarna Connect é uma aplicação gratuita para o seu dispositivo móvel. A aplicação Husqvarna Connect disponibiliza funções alargadas para o seu produto Husqvarna:

• Informações alargadas sobre o produto.
• Informações sobre, e ajuda relacionada com peças e manutenção do produto.

Começar a utilizar Husqvarna Connect

1. Transfira a aplicação Husqvarna Connect para o seu dispositivo móvel.
2. Registe-se na aplicação Husqvarna Connect.
3. Siga os passos das instruções na aplicação Husqvarna Connect para ligar e registar o produto.

Antes de utilizar o produto

1. Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções.
2. Examine o equipamento de corte para se certificar de que está corretamente montado e ajustado. Consulte o capítulo Para examinar o equipamento de corte na página 336.
3. Encha o depósito de combustível. Consulte o capítulo Encher o depósito de combustível na página 332.
4. Encha o depósito de combustível e verifique o nível do óleo. Consulte o capítulo Para verificar o nível do óleo na página 337.

Encher o depósito de combustível

Se disponível, utilize gasolina com base em alquilatos/ecológica. Se não estiver disponível gasolina com base em alquilatos/ecológica, utilize gasolina sem chumbo de boa qualidade ou gasolina com chumbo com um índice de octanas de pelo menos 90.

CUIDADO: Não utilize gasolina com um índice de octanas inferior a 90 RON (87 AKI). Caso contrário, pode causar danos no produto.

1. Abra a tampa do depósito de combustível devagar para libertar a pressão.

2. Encha lentamente com um recipiente de combustível. Se derramar combustível, retire-o com um pano e deixe o combustível restante secar.

3. Limpe bem à volta da tampa do depósito de combustível.
4. Aperte completamente a tampa de depósito de combustível. Se a tampa de depósito de combustível não estiver apertada, existe um risco de incêndio.
5. Desloque o produto a uma distância mínima de 3 m (10 pés) da posição onde abasteceu o depósito antes de começar.

Para definir a altura de corte

CUIDADO: Não regule a altura de corte demasiado baixa. As lâminas podem entrar em contacto com o solo se a superfície do relvado não estiver nivelada.

Para ligar o produto

1. Certifique-se de que o cabo de ignição está ligado à vela de ignição.
2. Mantenha-se atrás do produto.
3. Segure o manípulo de travão do motor contra a barra de direção.

1. Segure o punho do cabo de arranque com a mão direita.

2. Puxe lentamente o cabo de arranque até sentir alguma resistência.

3. Puxe com força para fazer arrancar o motor.

ATENÇÃO: Não enrole o cabo de arranque na mão.

Utilizar a transmissão das rodas

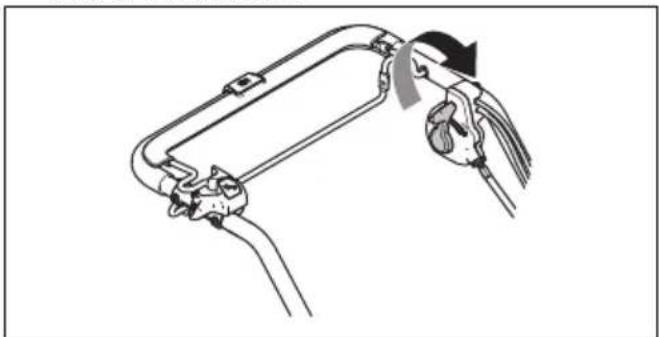

- Ligue a transmissão das rodas com a alavanca de controlo de velocidade do lado esquerdo do punho. Desloque a alavanca de controlo de velocidade para a frente para aumentar a velocidade e para trás para diminuir a velocidade.

- Antes de puxar o produto para trás, desengate a transmissão e empurre o produto para a frente aproximadamente 10 cm.

- Solte o manipulo de direção para desengatar a transmissão, por exemplo quando se aproximar de um obstáculo.

Para desligar o produto

- Para parar apenas a transmissão, solte o manipulo de direção.

- Para parar o motor solte o manípulo de travão do motor.

Utilizar o produto com o coletor de relva

ATENÇÃO: Não utilize o produto sem um coletor de relva instalado ou sem a cobertura traseira fechada. Podem ser projetados objetos que possam ferir o utilizador.

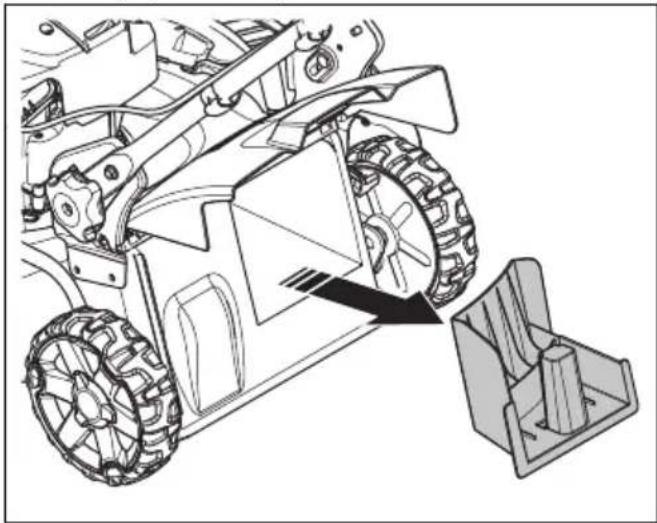

1. Levante a cobertura traseira e retire o tampão de trituração, caso esteja instalado.

1. Monte o coletor de relva; consulte Montar o coletor de relva na página 331.

2. Coloque o coletor de relva no suporte.

3. Solte a cobertura traseira e coloque-a na parte superior da estrutura do saco de relva.

Colocar o produto em modo de trituração

Certifique-se de que o motor está desligado antes de colocar o produto em modo de trituração.

1. Levante a cobertura traseira e retire o coletor de relva, caso esteja instalado.

2. Coloque o tampão de trituração no canal de descarga.

1. Feche a cobertura traseira e certifique-se de que está bem fechada contra o tampão de trituração.

2. Substitua a lâmina pela lâmina de trituração incluída no kit de trituração. Consulte Para substituir a lâmina na página 336.

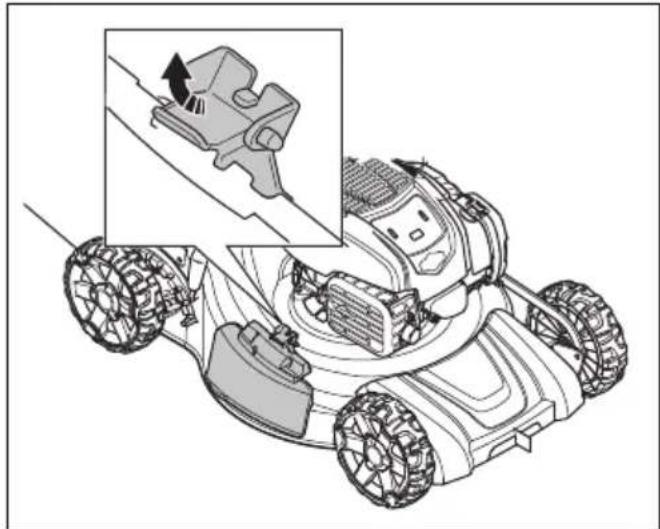

Colocar o produto em modo de descarga lateral

1. Levante a cobertura traseira e retire o saco de relva, caso esteja instalado.
2. Feche a cobertura traseira e certifique-se de que está bem fechada contra o produto.
3. Levante o bloqueio de descarga.

1. Abra a proteção de descarga lateral e instale o deflector de descarga lateral nos pinos de apoio.

1. Permita que a proteção de descarga lateral se feche contra o defletor de descarga lateral. Antes de utilizar o produto, certifique-se de que o defletor de descarga lateral está bem posicionado.

Esvaziar o coletor de relva

CUIDADO: Levante o coletor de relva quando o deslocar para evitar o desgaste.

1. Levante o coletor de relva com o punho da estrutura.

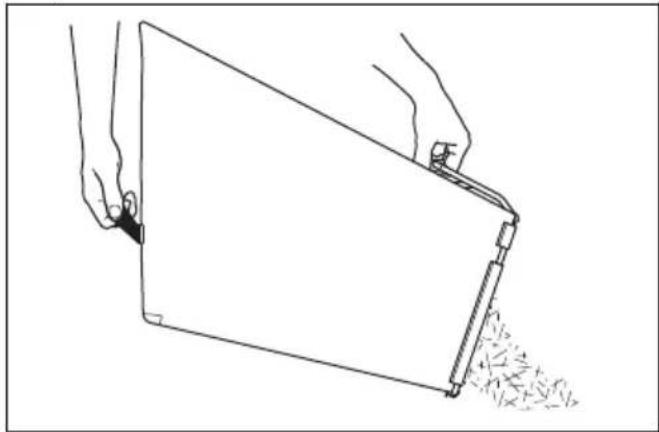

2. Utilize o punho da estrutura e o punho do saco quando esvaziar o coletor de relva.

• Utilize sempre uma lâmina bem afiada. Uma lâmina romba produz um resultado irregular e a superfície de corte da relva fica amarela. Uma lâmina afiada também gasta menos energia que uma lâmina romba.
• Não corte mais do que 13 do comprimento da relva. Utilize a maior altura de corte ao começar a cortar a relva. Examine o resultado e reduza a altura de corte para um nível aplicável. Caso a relva esteja muito comprida, avance lentamente e corte duas vezes, se necessário.
• Corte em diferentes direções de cada vez, para evitar a formação de linhas no relvado.
• Levante a cobertura traseira e retire o coletor de relva.

- Se instalados, retire o tampão de trituração e a lâmina de trituração.

- Feche a cobertura traseira antes de utilizar o produto. Quando utilizar o produto, a relva cortada vai para baixo da cobertura traseira.

Manutenção

Introdução

ATENÇÃO: Antes de efetuar a manutenção, tem de ler e compreender o capítulo sobre segurança.

É necessária formação especial para realizar qualquer tarefa de manutenção ou reparação. Garantimos a disponibilidade de reparações e manutenção profissionais. Se o seu revendedor não for uma oficina autorizada, pergunte-lhes onde se situa a oficina autorizada mais próxima.

Esquema de manutenção

CUIDADO: Quando inclina o produto, certifique-se de que o filtro de ar está virado para cima e não contra o solo. Risco de danos no motor.

Os intervalos de manutenção são calculados a partir da utilização diária do produto. Os intervalos são alterados se o produto não for utilizado diariamente.

Relativamente às tarefas de manutenção identificadas com *, consulte as instruções em Dispositivos de segurança no produto na página 328.

Manutenção	Diariamente	Semanalmente	Mensalmente
Efetuar uma inspeção geral X
Examinar o nível do óleo X
Limpar o produto X
Examinar o equipamento de corte X
Examinar a cobertura de corte* X
Examinar o punho do travão do motor * X
Examinar o controlo do travão da lâmina * X
Examinar o silenciador * X
Examinar a vela de ignição X
Substituir o óleo (pela primeira vez após 5 horas de utilização e, posteriormente, após cada 50 horas de utilização)			X
Limpar ou substituir o filtro de ar X
Examinar o sistema de combustível X

Para efetuar uma inspeção geral

- Certifique-se de que todas as porcas e os parafusos do produto estão apertados corretamente.

Para limpar o produto externamente

• Utilize uma escova para remover folhas, relva e sujidade.
• Certifique-se de que a entrada de ar na parte superior do motor não está bloqueada.
• Não utilize uma máquina de lavar à pressão para limpar o produto.

- Se utilizar água para limpar o produto, não verta água diretamente sobre o motor.

Para limpar a superfície interior da cobertura de corte

1. Evvazie o depósito de combustível.
2. Coloque o produto de lado com o silenciador virado para baixo.

CUIDADO: Se o produto for colocado com o filtro de ar para baixo, o motor pode sofrer danos.

1. Utilize uma mangueira para enxaguar a superfície interna da cobertura de corte com água.

Para examinar o equipamento de corte

ATENÇÃO: Para evitar o arranque acidental retire o cabo de ignição da vela de ignição.

ATENÇÃO: Use luvas de proteção quando realizar a manutenção do equipamento de corte. A lâmina é muito afiada e pode facilmente provocar cortes.

1. Examine se o equipamento de corte está danificado ou se apresenta fissuras. Substitua sempre um equipamento de corte danificado.
2. Olhe para a lâmina para verificar se está danificada ou romba.

Nota: É necessário estabilizar a lâmina depois de ser afiada. Afie, substitua e estabilize a lâmina numa oficina especializada. Se atingir um obstáculo que faça o produto parar, substitua a lâmina danificada. Um centro de assistência deve avaliar se a lâmina pode ser afiada ou se tem de ser substituída.

Para substituir a lâmina

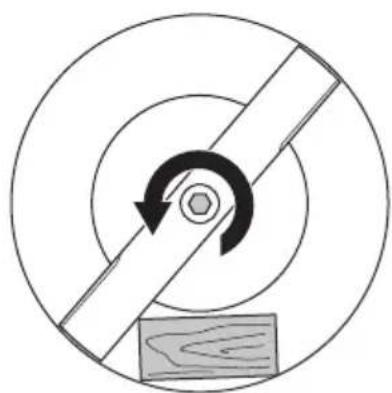

1. Bloqueie a lâmina com um bloco de madeira.

1. Remova o perno da lâmina, a arruela e a lâmina.

1. Examine se o suporte da lâmina e o perno da lâmina apresentam sinais de danos.
   a) Se substituir a lâmina ou suporte da lâmina, substitua também o perno da lâmina, a arruela e a arruela de fricção.
2. Examine o eixo do motor para se certificar de que não se encontra dobrado.

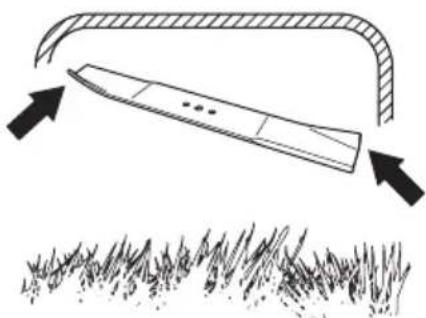

3. Quando colocar a lâmina nova, certifique-se de que as extremidades dobradas da lâmina apontam na direção da cobertura de corte.

1. Encoste a arruela de fricção e a lâmina no suporte da lâmina.

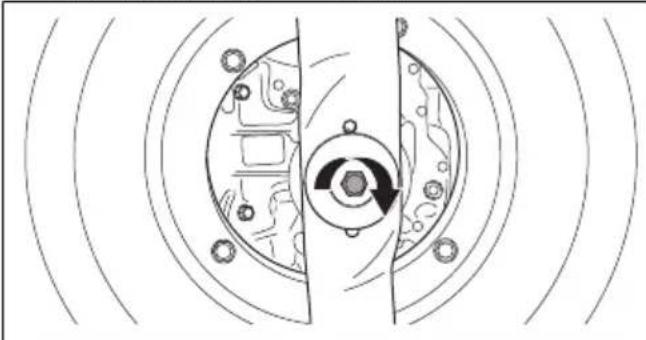

1. Certifique-se de que a lâmina está alinhada com a parte central do eixo do motor.

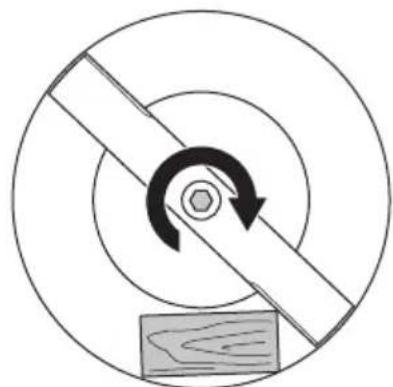

1. Bloqueie a lâmina com um bloco de madeira.

1. Prenda a arruela de pressão e aperte o parafuso com um binário de 43 – 47 Nm.

1. Faça rodar a lâmina com a mão de modo a assegurar-se de que roda livremente.

ATENÇÃO: Utilize luvas de protecção. A lâmina é muito afiada e pode facilmente provocar cortes.

1. Ligue o produto para testar a lâmina. Se a lâmina não estiver corretamente ligada, o produto vibra ou o resultado de corte não é satisfatório.

Para verificar o nível do óleo

CUIDADO: Um nível de óleo demasiado baixo causa danos no motor. Verifique o nível do óleo antes de ligar o produto.

1. Coloque o produto num piso nivelado.
2. Remova a tampa do depósito de óleo juntamente com a vareta de nível.
3. Limpe o óleo da vareta de nível.
4. Coloque a vareta de nível completamente dentro do depósito de óleo para obter uma imagem correta do nível do óleo.
5. Remova a vareta de nível.
6. Examine o nível do óleo na vareta de nível.
7. Se o nível do óleo estiver baixo, encha com óleo de motor e verifique novamente o nível do óleo.

Substituir o óleo de motor

ATENÇÃO: O óleo de motor está muito quente imediatamente após desligar o motor. Deixe o motor arrefecer antes de drenar o óleo de motor. Se derramar óleo de motor na pele, limpe com água e sabão.

1. Utilize o produto até esvaziar o depósito de combustível.
2. Remova o cabo de ignição da vela de ignição.
3. Retire a tampa do depósito de óleo.
4. Coloque um recipiente por baixo do produto para recolher o óleo de motor.
5. Incline o produto para drenar o óleo de motor do depósito de óleo.
6. Encha com óleo de motor novo do tipo recomendado em Especificações técnicas na página 340.
7. Verifique o nível do óleo. Consulte Para verificar o nível do óleo na página 337.

Examinar a vela de ignição

CUIDADO: utilize sempre o tipo de vela de ignição recomendado. Um tipo de vela de ignição incorreto pode provocar danos no produto.

• Examine a vela de ignição para verificar se o motor apresenta uma potência reduzida ou dificuldades de arranque, ou se não funciona corretamente ao ralenti.
• Para diminuir o risco de materiais indesejados nos eléctrodos da vela de ignição, siga estas instruções:
  a) Assegure-se de que a rotação em vazio está corretamente regulada.
  b) Certifique-se de que a mistura de combustível está correta.
  c) Certifique-se de que o filtro de ar está limpo.

- Se a vela de ignição estiver suja, limpe-a e certifique-se de que a distância entre os elétrodos está correta; consulte Especificações técnicas na página 340.

- Se for necessário, substitua a vela de ignição.

Para limpar o filtro de ar

Um filtro de ar sujo pode provocar danos no motor ou fazer com que este não funcione corretamente. Realize a manutenção do filtro de ar mais frequentemente em ambientes poeirentos.

Consulte a secção Esquema de manutenção na página 335 para obter informações sobre quando substituir o filtro de ar.

1. Retire a cobertura do filtro de ar e o filtro.
2. Limpe o filtro, batendo com o mesmo sobre uma superfície plana. Não utilize solventes com petróleo, querosene ou ar comprimido para limpar o filtro.

Nota: Não é possível limpar completamente os filtros de ar em funcionamento durante muito tempo. Substitua o filtro de ar em intervalos regulares. Substitua sempre os filtros de ar danificados.

1. Ao montar o filtro de ar, certifique-se de que este fica totalmente encostado ao suporte do filtro.

Verificar o defletor de descarga lateral

O defletor de descarga lateral está fixo à abertura de descarga lateral do produto. Isto reduz o risco de projeção de objetos na direção da posição de corte do utilizador.

1. Certifique-se de que o defletor de descarga lateral não está danificado.
2. Examine o defletor de descarga lateral. Certifique-se de que não são detetados defeitos, como fissuras ou molas partidas que forcem o fecho da porta.
3. Substitua o defletor de descarga lateral ou as molas se estas estiverem danificadas.

Para examinar o sistema de combustível

- Examine a tampa do depósito de combustível e o vedante da tampa do depósito de combustível para se certificar de que não existem danos.

- Examine a mangueira de combustível para se certificar de que não existem fugas. Se a mangueira de combustível estiver danificada, deverá ser substituída por uma oficina autorizada.

Ajustar o cabo da embraiagem

Nas situações que se seguem, é necessário diminuir o comprimento do cabo da embraiagem:

• A transmissão das rodas não é acionada quando puxa o manípulo de direção ou a alavanca de controlo da velocidade.
• O produto desloca-se lentamente quando a transmissão das rodas é acionada.

Nas situações que se seguem, é necessário aumentar o comprimento do cabo da embraiagem:

• O produto desloca-se quando a transmissão das rodas não é acionada.
• Ajuste o cabo da embraiagem.

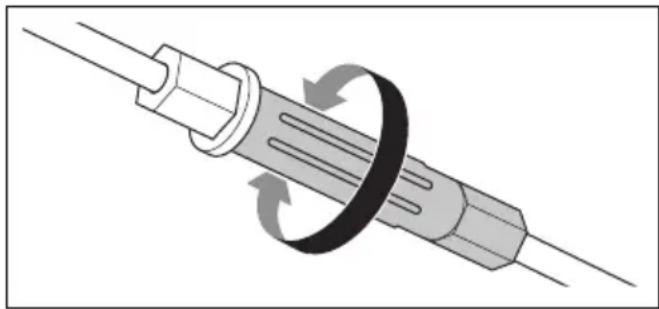

a) Para diminuir o comprimento do cabo da embraiagem, rode o parafuso de ajuste para a esquerda.

b) Para aumentar o comprimento do cabo da embraiagem, rode o parafuso de ajuste para a direita.

Se continuar insatisfeito com a condução do produto depois do ajuste, contacte o seu revendedor com assistência técnica.

Transporte, armazenamento e eliminação

Transporte e armazenamento

• Para o transporte e armazenamento do produto e do combustível, certifique-se de que não existem fugas ou fumos. Faíscas ou chamas abertas, por exemplo de dispositivos elétricos ou mesmo caldeiras, podem causar um incêndio.
• Utilize recipientes aprovados para o transporte e armazenamento de combustível.

• Esvazie o depósito de combustível antes de armazenar o produto durante um longo período de tempo. Elimine o combustível numa localização de eliminação aplicável

• Fixe o produto de forma segura durante o transporte para evitar danos e acidentes.

• Mantenha o produto numa área trancada para impedir o acesso a crianças ou pessoas que não disponham de aprovação.
• Mantenha o produto num local seco e sem gelo.

Eliminação

• Respeite os requisitos de reciclagem locais e os regulamentos aplicáveis.
• Elimine todos os produtos químicos, como óleo de motor ou combustível, num centro de assistência ou numa localização de eliminação aplicável.

- Quando o produto deixar de ser utilizado, envie-o para um revendedor Husqvarna ou elimine-o numa localização de reciclagem.

Especificações técnicas

Especificações técnicas

	LC 356VP
Motor
Marca Honda
Nome do modelo do motor GCVx170
Deslocamento, cm ^3	166
Velocidade, rpm 2800
Potência nominal do motor, kW ^77	3,1
Sistema de ignição
Vela de ignição NGK BPR5ES
Distância entre os elétrodos, mm 0,75
Sistema de lubrificação e combustível
Combustível, sem chumbo, número mínimo de octanas 90
Capacidade do depósito de combustível, litros 0,9
Capacidade do depósito de óleo, litros 0,4
Óleo de motor SAE 30
Peso
Com depósitos vazios, kg 35,1
Emissões de ruído ^78
Nível de potência sonora, dB(A) medidos 98
Nível de potência sonora, garantido LWA dB (A) 98
Níveis acústicos ^79
Nível de pressão sonora ao nível do ouvido do utilizador, dB (A) 86
Níveis de vibração ^80
Punho, m/s ^2	5,9
Equipamento de corte
Altura de corte, mm 25-75
Largura de corte, mm 560
Sistema de corte Recolha/BioClip	®/descarga lateral
Lâmina - padrão Recolha 598562701
Lâmina - acessório Trituração 598563601
Conduzir
Velocidade, km/h 3,0 - 4,5

Declaração CE de conformidade

A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: [phone], declara que os corta-relva Husqvarna LC 356VP, com os números de série 2019 e posteriores, cumprem as disposições constantes na DIRETIVA DO CONSELHO:

• de 17 de maio de 2006 "referente a máquinas" 2006/42/CE
- de 26 de fevereiro de 2014 "referente à compatibilidade eletromagnética" 2014/30/UE
- de 8 de maio de 2000 "referente a emissões de ruído para o ambiente" 2000/14/CE
- de 8 de junho de 2011, referente à "restrição do uso de determinadas substâncias perigosas em equipamento elétrico e eletrónico" 2011/65/UE

Para mais informações relativas a emissões de ruído, consulte as Especificações técnicas.

Foram respeitadas as seguintes normas:

EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Salvo indicação em contrário, as normas apresentadas acima são as versões publicadas mais recentes.

Entidade competente: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden emitiu relatórios relativos à avaliação de conformidade de acordo com o anexo VI da DIRETIVA DO CONSELHO de 8 de maio de 2000 "referente a emissões de ruído para o ambiente" 2000/14/CE.

Huskvarna, 2021-11-30

$$ \Delta \cdot 2 m $$

Claes Losdal, Chefe de Desenvolvimento/Produtos de Jardinagem (representante autorizado da Husqvarna AB e responsável pela documentação técnica)

CUPRINS

Introducere....343

Siguranță.... 344

Asamblarea....347

Functionarea....350

Întreținerea....352
