LIETOŠANAS INSTRUKCIJA LC 356VP HUSQVARNA

LV Lietošanas pamācība

Pārvadāšana, glabāšana un utilizēšana.... 270

Tehniskie dati....271

EK atbilstības deklarācija....273

levads

Izstrādājuma apraksts

Izstrādājums ir gājējam vadāmais rotējošais zāles plāvējs. Lai tiktu savākta zāle, piestipriniet zāles savācēju. Piestipriniet izmetes sānu novirzītāju zāles sānu izmetējatverei. Lai sagrieztu zāli mēslojumam, piestipriniet mulčēšanas komplektu.

Paredzētā lietošana

Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem.

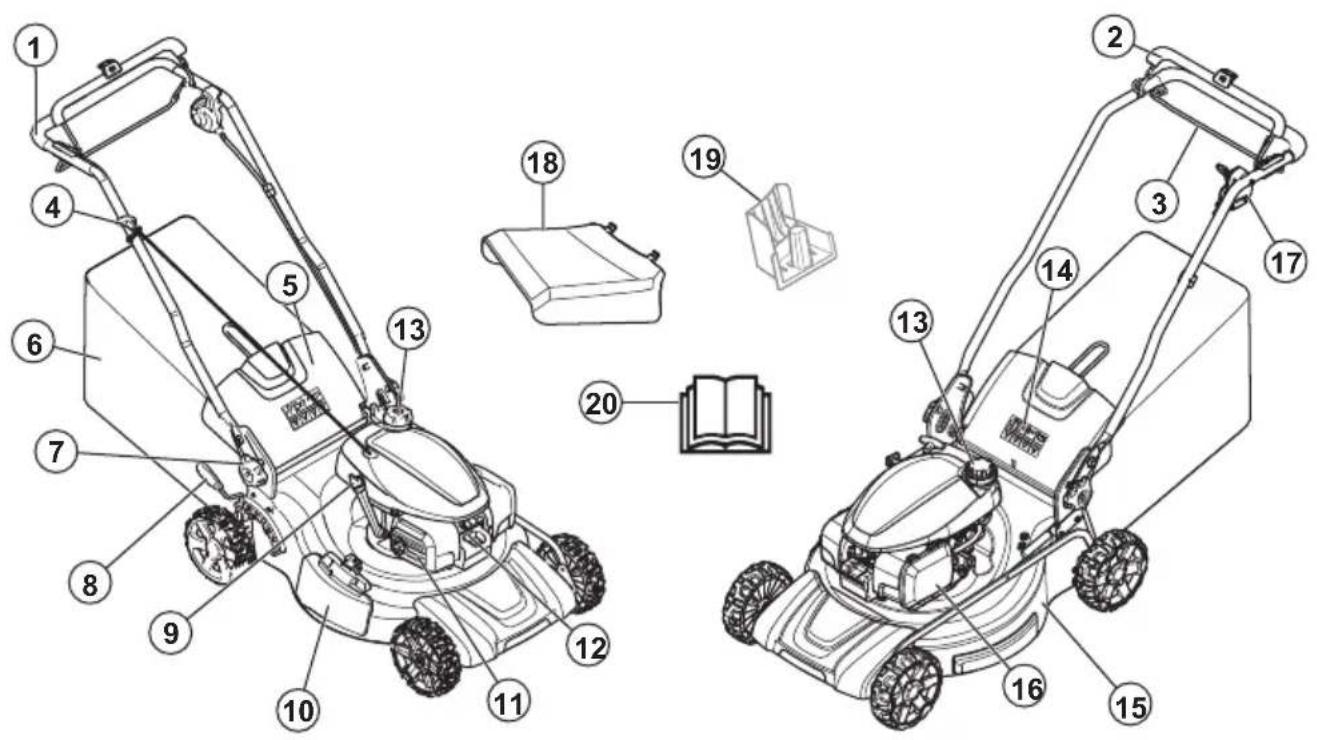

Izstrādājuma pārskats

1. Roktura stienis

2. Dzinēja bremžu rokturis

3. Piedziñas rokturis

4. Startera auklas rokturis

5. Aizmugurējais aizsegs

6. Zāles uztvērējs

7. Roktura augstuma regulēšanas slēdži

8. Plaušanas augstuma svira

9. Ellas tvertnes vāciņš

10. Sānu izmetēja pārsegs

11. Trokšna slāpētājs

12. Aizdedzes svece

13. Degvielas tvertnes vāciņš

14. Simboli

15. Griezēja pārsegs

16. Gaisa filtrs

17. Apgriezienu skaita regulēšanas svira

18. Sānu novirzītājs

19. Mulčēšanas ierīce (piederums)

20. Lietotāja rokasgrāmata

Simboli uz izstrādājuma

BRĪDINĀJUMS! Esiet uzmanīgs un lietojiet izstrādājumu pareizi. Šis izstrādājums var izraisīt smagas vai nāvējošas traumas operatoram vai citām personām.

Lūdzu, rūpīgi izlasiet šo lietošanas rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas.

Uzmanieties no izmestiem un rikošetā atlecošiem priekšmetiem.

Nodrošiniet, lai darba zonā neatrastos cilvēki un dzīvnieki.

Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošiem asmeņiem.

Bridinājums! Turiet rokas un kājas drošā attālumā no rotējošajām daļām.

Pirms veicat remontdarbus vai tehnisko apkopi, apturiet dzinēju un izņemiet aizdedzes vadu.

Šis izstrādājums atbilst spēkā esošajām EK direktīvām.

Trokšna emisijas limenis atbilst Eiropas Kopienas direktīvai. Izstrādājuma emisiju limenis ir norādīts sadaļā “Tehniskie dati” un uz uzlīmes.

Piezīme: Pārējie uz izstrādājuma norāditie simboli/uzlīmes attiecas uz dažu tirdzniecības nozaru prasībām.

Atbildība par izstrādājuma kvalitāti

Saskaṇā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;
• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Euro V emisija

BRĪDINĀJUMS: Motora atvēršana anulē šī kēdes zāga ES tipa apstiprinājumu.

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.
• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstāklos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas

konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.
• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.
• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.
• Nelaujiet nevienai personal izmantot izstrādājumu, ja neesat pārliecinājies, ka šī persona ir izlasījusi un izprot lietotāja rokasgrāmatas saturu.
• Neļaujiet bērniem lietot šo izstrādājumu.
• Bērni nedrīkst atrasties darba zonā. Tuvumā vienmēr jābūt pieaugušajam.
• Neļaujiet lietot izstrādājumu personali, kas nav iepazinusies ar lietošanas norādījumiem.
• Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.
• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.
• Neizmantojiet izstrādājumu, ja tas ir bojāts.
• Neveiciet izmainas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmainas.
• Nemainiet noregulēto dzinēja apgriezienu skaitu

Darba zonas drošība

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Pirms izmantojat izstrādājumu, noņemiet no darba zonas priekšmetus, piemēram, zarus, žagarus un akmenus.
• Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma.
• Nekad neizmantojiet izstrādājumu sliktos laikapstāklos, piemēram, miglā, lietū, stiprā vējā, lielā aukstumā un pastāvot zibenōšanas riskam. Izstrādājuma izmantošana sliktos laikapstāklos vai mitrā vai slapjā vietā ir nogurdinoša. Slikti laikapstākļi var izraisīt bīstamus apstākļus, piemēram, slidenas virsmas.
• Pārliecinieties, vai nav personu, priekšmetu un situāciju, kas varētu kavēt izstrādājuma drošu darbību.

• Uzmanīgi skatieties, vai nav škēršļu, piemēram, sakņu, akmeņu, zaru, bedru un grāvju. Garā zālē var atrasties dažādi škēršļi.

• Płaušana uz nogāzēm var būt bīstama. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 15°.

• Uz nogāzēm izstrādājumu izmantojiet garenvirzienā. Neplaujiet uz augšu un uz leju.
• Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz skaidru skatu.

Darba drošība

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet što izstrādājumu tikai zālienu plaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.
• Lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 261.
• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.
• Nekad neiedarbiniet dzinēju slēgtās telpās vai uzliesmojošu materiālu tuvumā. Dzinēja izplūdes gāzes ir karstas, un tajās var būt dzirksteles, kas var izraisīt ugunsgrēku.
• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var klūt vaīgs un izraisīt traumas personal.
• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ľoti lielu risku, ka asmens klūst valīgs.
• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Atvienojiet aizdedzes vadu no aizdedzes sveces. Pārbaudiet, vai izstrādājumā nav bojājumu. Novērsiet bojājumus vai ľaujiet pilnvarotā servisa pārstāvim veikt remontu.
• Nekad nepiestipriniet dzinēja bremžu rokturi pastāvīgi rokturim, kad dzinējs ir iedarbināts.
• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.
• Darbinot izstrādājumu, vienmēr stāviet aiz tā.
• Darbinot izstrādājumu, raugiet, lai visi četri riteņi atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošajiem asmeņiem.
• Nekad nenolieciet izstrādājumu dzinēja darbības laikā.
• Esiet piesardzīgs, velkot izstrādājumu uz aizmuguri.
• Nekad neceliet izstrādājumu uz augšu dzinēja darbības laikā. Ja jums jāpaceļ izstrādājums, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.

• Neejiet atmuguriski izstrādājuma lietošanas laikā.

• Izslēdziet dzinēju, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiniem.

• Nekad neskrieniet ar izstrādājumu dzinēja darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.
• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekad nemēginiet veikt regulēšanas darbus dzinēja darbības laikā.
• Nekad neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griēšanas ierīce nerotē.

Norādījumi par drošu darbu

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Laujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.
• Ja trokšna līmenis ir augstāks par 85 dB, izmantojiet dzirdes aizsarglīdzekļus.
• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet valējas kurpes un neejiet ar basām kājām.
• Velciet izturīgas garās bikses.
• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu ar bojātām drošības ierīcēm.
• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar savu Husqvarna servisa pārstāvi.

Griezēja pārsega pārbaude

Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

- Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu.

Dzinēja bremžu roktura pārbaude

Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas.

- ledarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs neapstājas trīs sekundēs, lieciet pilnvarotā Husqvarna servisa pārstāvim noregulēt dzinēja bremzes.

Aizmugurējā pārsega pārbaude

Aizmugurējais novirzītājs mazina operatora virzienā izsviestu priekšmetu iespējamību.

• Pārbaudiet, vai nav bojāts aizmugurējais pārsegs.
• Pārbaudiet, vai nav salauztas atsperes, kas noslēdz aizmugurējo pārsegu.
• Nomainiet bojātās atsperes un bojātās daļas.
• Pārbaudiet, vai aizmugurējais pārsegs enğēs kustas brīvi.

Slāpētājs

Slāpētājs maksimāli mazina troksni un novirza motora izplūdes gāzes prom no operatora.

Nelietojiet izstrādājumu, ja slāpētājs nav piestiprināts vai ir bojāts. Bojāts slāpētājs palielina trokšņa līmeni un aizdegšanās risku.

BRĪDINĀJUMS: Lietošanas laikā, tūlīt pēc tās un tad, kad dzinējs darbojas tukšgaitā, slāpētājs Įoti uzkarst. Lai novērstu aizdegšanos, esiet piesardzīgs uzliesmojošu materiālu un/vai gāzu tuvumā.

Trokšna slāpētāja pārbaude

- Regulāri pārbaudiet slāpētāju, lai pārliecinātos, ka tas ir pareizi piestiprināts un nav bojāts.

Drošības norādījumi, rīkojoties ar degvielu

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu, ja uz tā ir degviela vai dzinēja ellā. Notīriet nevēlamo degvielu/ellū un ľaujiet izstrādājumam nožūt.
• Ja degviela ir nokluvusi uz apgērba, nekavējoties pārgērbieties.
• Nelaujiet degvielai nonākt uz kermeṇa, jo tā var izraisīt savainojumus. Ja degviela ir nonākusi uz kermeṇa, izmantojiet ziepes un ūdeni, lai to nomazgātu.

• Nelietojiet izstrādājumu, ja dzinējā ir sūce. Regulāri pārbaudiet, vai dzinējam nav radusies sūce.

• Rīkojoties ar degvielu, esiet uzmanīgs. Degviela ir viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami, un var izraisīt savainojumus vai nāvi.

• Neieelpojiet degvielas tvaikus, jo tie var izraisīt savainojumus. Pārliecinieties, vai gaisa plūsma ir pietiekama.
• Nesmēkējiet degvielas vai dzinēja tuvumā.
• Nenovietojiet siltus objektus degvielas vai dzinēja tuvumā.
• Nepievienojiet degvielu dzinēja darbības laikā.
• Pirms degvielas uzpildes pārliecinieties, vai dzinējs ir atdzisis.
• Pirms uzpildes lēni atveriet degvielas tvertnes vāciņu un uzmanīgi izlaidiet spiedienu.
• Neveiciet dzinēja degvielas uzpildi telpās. Nepietiekama gaisa plūsma var izraisīt savainojumus vai nāvi, nosmokot vai saindējoties ar oglekļa monoksīdu (tvana gāzi).
• Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.
• Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3 m (10 pēdas) no vietas, kur piepildījāt tvertni.
• Nepiepildiet degvielas tvertni pilnībā. Siltuma ietekmē degviela izplešas. Atstājiet degvielas tvertnes augšdaļu tukšu.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ľoti bīstama gāze. Nedarbiniet dzinēju iekštelpās vai slēgtās telpās.
• Pirms veicat izstrādājuma apkopi, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.
• Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.
• Piederumi un pārveidojumi izstrādājumā, kurus ražotājs nav apstiprinājis, var izraisīt nopietnas traumas vai nāvi. Nepārveidojiet izstrādājumu. Izmantojiet tikai tādus piederumus, ko ir apstiprinājis ražotājs.
• Ja apkope netiek veikta pareizi un regulāri, traumu gūšanas risks un bojājumu izstrādājumam risks palielinās.
• Veiciet tikai to apkopi, kas norādīta īpašnieka rokasgrāmatā. Visi pārējie apkopes darbi jāveic pilnvarotā Husqvarna servisa pārstāvim.
• Laujiet pilnvarotā Husqvarna servisa pārstāvim regulāri veikt izstrādājuma apkopi.
• Nomainiet bojātās, nodilušās un salūzušās detaļas.

Montāža

levads

BRĪDINĀJUMS: Pirms montējat izstrādājumu, izlasiet nodalu par drošību un pārliecinieties, vai saprotat to.

BRĪDINĀJUMS: Noņemiet aizdedzes sveces vadu no aizdedzes sveces, pirms montējat izstrādājumu.

Roktura montāža

1. Izbīdiet skrūvi (A) caur rokturi (B), plastmasas paplāksni (C) un roktura balsta kronšteinu (D).

A B C D E

1. Pilnībā piegrieziet uzgriezni (E).

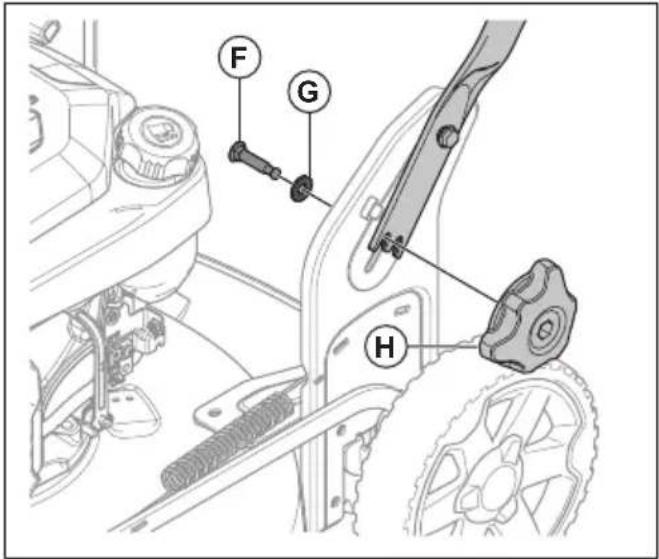

2. Izbīdiet skrūvi (F) caur paplāksni (G) un roktura balsta kronšteinu.

1. Pilnībā pievelciet fiksatoru (H).

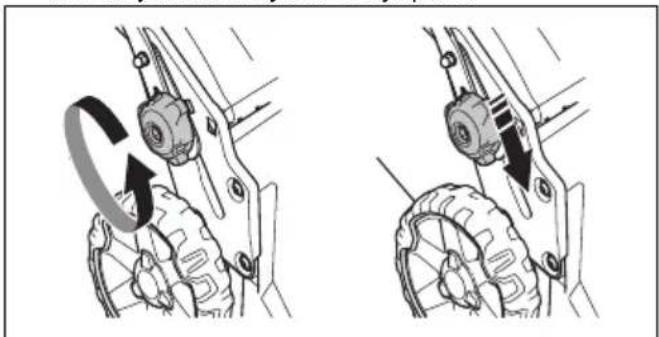

Roktura regulēšana

1. Atlaidiet apakšējos fiksatorus.
2. Pārvietojiet fiksatorus uz rievu apakšējo galu izstrādājuma kreisajā un labajā pusē.

1. lestatiet roktura augstumu vienā no diviem pieejamiem stāvokliem.
2. Pārvietojiet fiksatorus uz augšu roktura virzienā, līdz tie apstājas un atskan klikškis.

CLICK!

1. Pilnībā pievelciet fiksatorus.

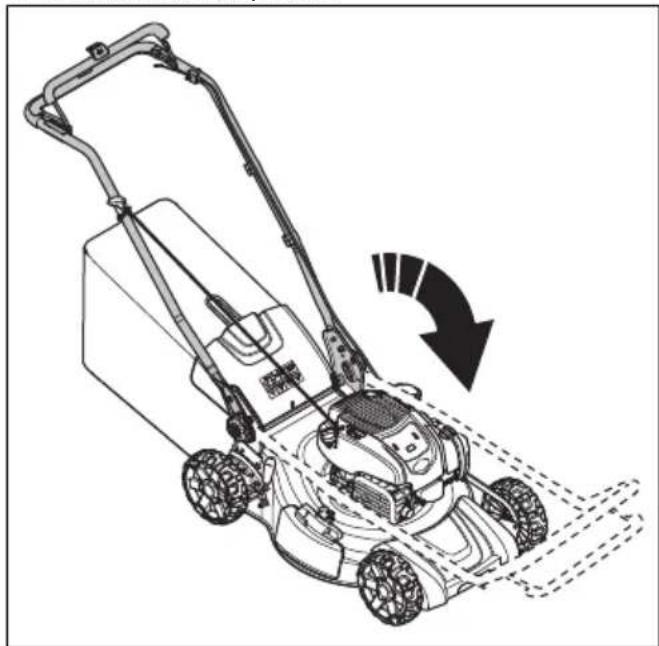

Produkta novietošana transportēšanas pozīcijā

1. Nonemiet zâles savâcêju (ja tas ir uzstâdîts).

2. Atlaidiet apakšējos fiksatorus.

3. Pārvietojiet fiksatorus uz rievu apakšējo malu izstrādājuma kreisajā un labajā pusē.

1. Nolokiet rokturi uz priekšu.

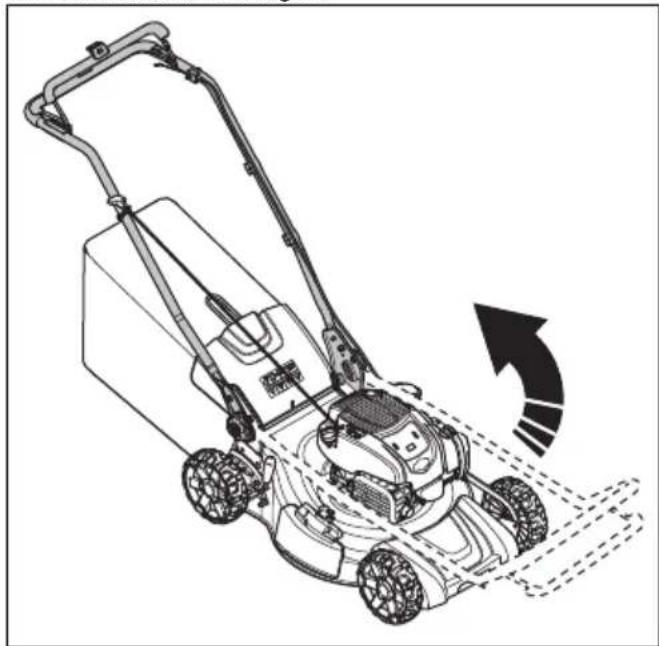

Izstrādājuma novietošana darbības pozīcijā

1. Uzlokiet rokturi uz augšu.

1. Virziet fiksatorus uz augšu roktura virzienā, līdz tie apstājas un jūs dzirdat klikški.

CLICK!

1. Pilnībā pievelciet fiksatorus.

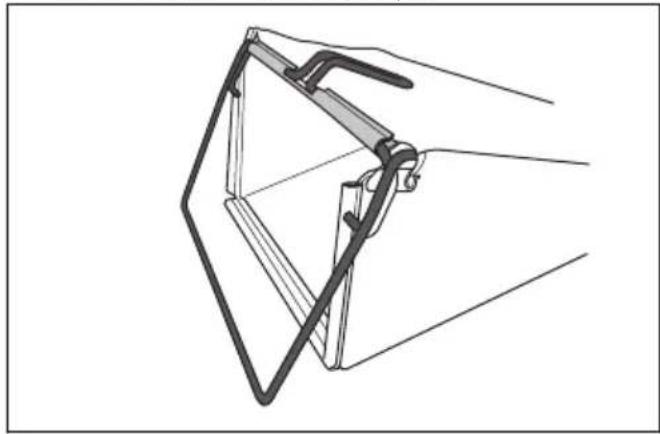

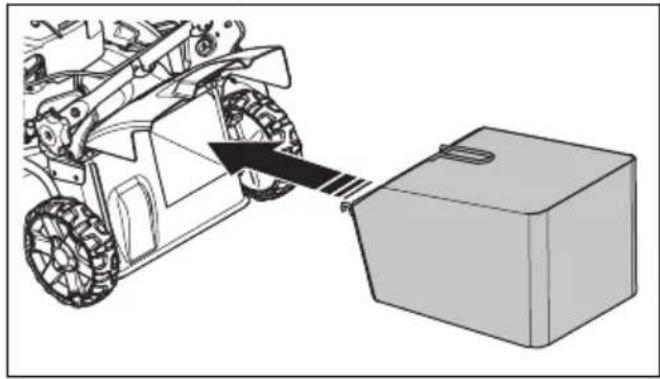

Zāles savācēja montāža

1. Piestipriniet zāles uztvērēja rāmi zāles maisam tā, lai maisa stingrā daļa būtu apakšā. Raugieties, lai rāmja rokturis ir ārpus maisa augšdaļas.

1. Nostipriniet zāles maisu pie rāmja, izmantojot spailes.

BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodalų par drošību un pārliecinieties, vai saprotat to.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.
• Informācija par izstrādājuma daļām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet Husqvarna Connect lietotni savā mobilajā ierīcē.
2. Registrējieties Husqvarna Connect lietotnē.
3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai savienotu un registrētu produktu.

Pirms izstrādājuma darbināšanas

1. Uzmanīgi izlasiet lietotāja rokasgrāmatu un pārliecinieties, vai izprotat instrukcijas.
2. Pārbaudiet griešanas aprīkojumu, lai pārliecinātos, vai tas ir pareizi piestiprināts un noregulēts. Skatiet šeit: Griešanas aprīkojuma pārbaudīšana lpp. 268.
3. Uzpildiet degvielas tvertni. Skatiet šeit: Degvielas uzpildišana lpp. 264.
4. Uzpildiet degvielas tvertni un pārbaudiet ellas limeni. Skatiet šeit: Ellas limena pārbaude lpp. 269.

Degvielas uzpildišana

Ja iespējams, izmantojiet zemu emisiju/alkilātu degvielu. Ja zemu emisiju/alkilātu benzīns nav pieejams, izmantojiet kvalitatīvu bezsvina benzīnu vai svinu saturošu benzīnu, kura oktānskaitlis ir vismaz 90.

IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks par 90 RON (87 AKI). Pretējā gadījumā izstrādājums var tikt bojāts.

1. Lēni atveriet degvielas tvertnes vāciņu, lai samazinātu spiedienu.
2. Lēni uzpildiet ar degvielas kannu. Ja esat izšlakstijis degvielu, notīriet to ar drāniņu un ľaujiet atlikušajai degvielai nožūt.
3. Notīriet vietu ap degvielas tvertnes vāciņu.
4. Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.
5. Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3 m (10 pēdu attālumā) no vietas, kur veicāt uzpildi.

Plaušanas augstuma regulēšana

1. Lai palielinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz aizmuguri.
2. Lai samazinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz priekšu.

IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeni var saskarties ar zemi.

Izstrādājuma iedarbināšana

1. Pärliecinieties, vai aizdedzes vads ir pievienots aizdedzes svecei.
2. Stāviet aiz izstrādājuma.
3. Turiet dzinēja bremžu rokturi pretī stūrei.

1. Turiet startera auklas rokturi ar labo roku.
2. Lēni velciet startera auklu, līdz sajūtat pretestību.
3. Lai iedarbinātu dzinēju, spēcīgi to pavelciet.

BRĪDINĀJUMS: Netiniet startera auklu ap roku.

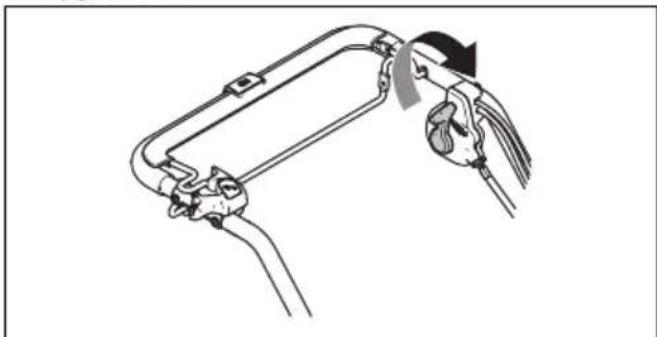

Piedziņas izmantošana riteniem

- Sāciet riteņu piedzīņu, izmantojot apgriezienu skaita regulēšanas sviru roktura kreisajā pusē. Pabīdiet apgriezienu skaita regulēšanas sviru uz priekšu, lai palielinātu apgriezienus, un atpakal, lai samazinātu apgriezienus.

• Pirms velkat izstrādājumu uz aizmuguri, atvienojiet piedziņu un pastumiet izstrādājumu uz priekšu par aptuveni 10 cm.
• Atlaidiet piedziņas rokturi, lai atvienotu piedziņu, piemēram, ja ejat tuvu škērslim.

Izstrādājuma apturēšana

• Lai apturētu tikai piedziņu, atlaidiet piedziņas rokturi.
- Lai apturētu dzinēju, atlaidiet dzinēja bremžu rokturi.

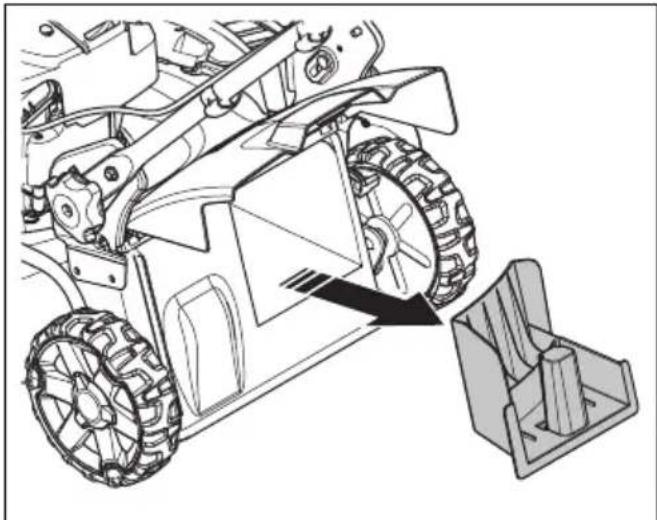

Izstrādājuma lietošana ar zāles savācēju

BRĪDINĀJUMS: Nelietojiet izstrādājumu bez uzstādīta zāles savācēja vai ar neaizvērtu aizmugurējo pārsegu. Var tikt izsviesti priekšmeti, un operatoram var tikt radīta trauma.

1. Paceliet aizmugurējo pārsegu un noņemiet mulčēšanas piederumu (ja tas ir uzstādīts).

1. Samontējiet zāles savācēju; skatiet šeit: Zāles savācēja montāža lpp. 264.

2. Novietojiet zāles savācēju uz skavas.

3. Atlaidiet aizmugurējo pārsegu un novietojiet virs zāles maisa rāmja.

Izstrādājuma iestatīšana mulčēšanas režīmā

Pirms izstrādājuma iestatīšanas mulčēšanas režimā pārliecinieties, vai ir izslēgts dzinējs.

1. Paceliet aizmugurējo pārsegu un noņemiet zāles savācēju (ja tas ir uzstādīts).
2. levietojiet mulčēšanas ieliktni zāles izmešanas atverē.

1. Aizveriet aizmugurējo pārsegu un pārliecinieties, vai tas cieši piegul mulčēšanas piederumam.
2. Nomainiet asmeni pret mulčēšanas asmeni, kas tiek nodrošināts mulčēšanas komplektā. Skatiet šeit: Asmens nomainīšana lpp. 268.

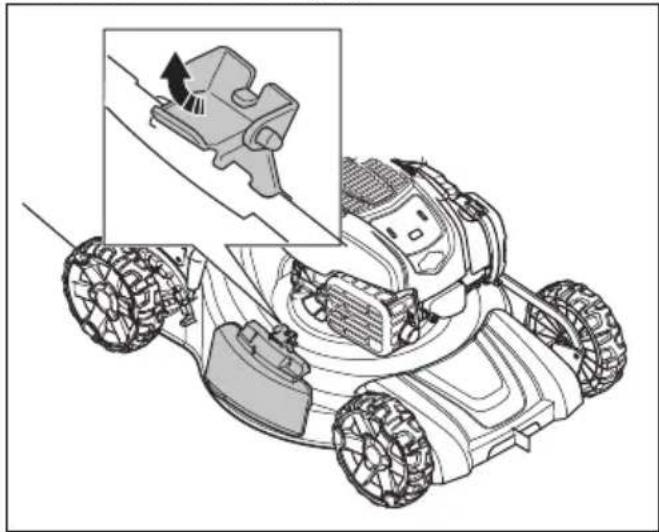

Izstrādājuma iestatīšana sānu izmetes režīmā

1. Paceliet aizmugurējo pārsegu un nonemiet zāles maisu (ja tas ir uzstādīts).

2. Aizveriet aizmugurējo pārsegu un pārliecinieties, vai tas cieši piegul izstrādājumam.

3. Paceliet izmešanas blokētāju.

1. Atveriet sānu izmetējatveres aizsargu un uz balsta tapām uzstādiet sānu izmetes novirzītāju.

1. Sānu izmetējatveres aizsargam ir jāizver sānu izmetes novirzītājs. Pirms izstrādājuma iedarbināšanas pārliecinieties, vai sānu izmetes novirzītājs ir cieši piestiprināts.

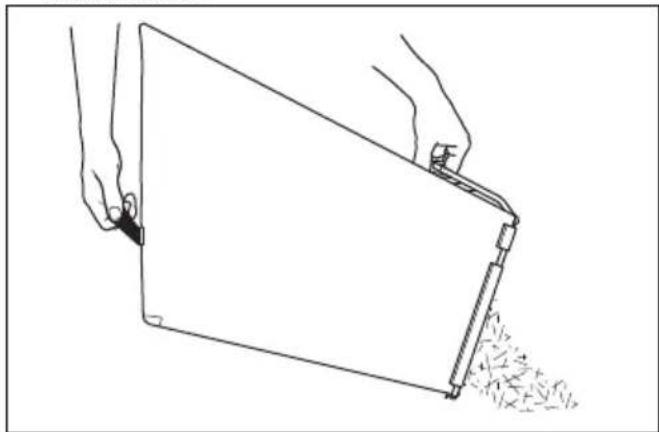

Zāles savācēja iztukšošana

IEVĒROJIET: Lai novērstu zāles savācēja nolietošanos, paceliet to, kad pārvietojat.

1. Paceliet zāles savācēju, izmantojot rāmja rokturi.
2. Kad iztukšojat zāles savācēju, izmantojiet rāmja un maisa rokturi.

Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, plaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma klūst dzeltena. Ass asmens ari patērē mazāk energijas nekā truls asmens.

• Nepłaujiet vairāk par 13 no zāles garuma. Sākot plaut zāli, izmantojiet augstāko griešanas augstumu. Pārbaudiet rezultātu un nolaidiet plaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ħoti gara, plaujiet lēni un, ja nepieciešams, dariet to divreiz.

• Katru reizi plaujiet dažādos virzienus, lai zālienā neatstātu svītras.

• Paceliet aizmugurējo pārsegu un noņemiet zāles savācēju.
• Ja ir pievienots mulčēšanas aizbāznis un mulčēšanas asmens, nonemiet tos.
• Pirms produkta lietošanas aizveriet aizmugurējo vāku. Kad lietojat produktu, nogrieztā zāles tiek izvadīta zem aizmugurējā pārsega.

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodalu par drošību un pārliecinieties, vai izprotat to.

Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi.

Apkopes grafiks

IEVĒROJIET: Sagāžot izstrādājumu, pārliecinieties, lai gaisa filtrs būtu vērsts uz augšu, nevis pret zemi. Pastāv risks izraisīt dzinēja bojājumus.

Apkopes intervāli tiek aprēkināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā.

Apkopei, kas atzīmēta ar zīmi *, skatiet instrukcijas sadaļā Izstrādājuma drošības ierīces lpp. 261.

Apkope	Katru dienu	Reizi nedēļā	Reizi mēne-sī
Vispārējas pārbaudes veikšana X
Pārbaudiet eļļas līmeni X
Notīriet izstrādājumu X
Pārbaudiet griešanas aprīkojumu X
Pārbaudiet griešanas pārsegu* X
Pārbaudiet dzinēja bremžu rokturi* X
Pārbaudiet asmeņu bremžu vadības sviru* X
Pārbaudiet slāpētāju* X
Pārbaudiet aizdedzes sveci X
Nomainiet eļļu (pirmo reizi pēc 5 h lietošanas, pēc tam — ik pēc 50 h lietošanas)			X
Iztīriet vai nomainiet gaisa filtru X
Pārbaudiet degvielas sistēmu X

Vispārējās pārbaudes veikšana

- Pārliecinieties, vai visi uzgriežni un skrūves uz izstrādājuma ir pareizi pievilkti.

Produkta tīrīšana no ārpuses

• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.

• Pārliecinieties, vai gaisa ieplūde dzinēja augšpusē nav blokēta.

• Produktu nedrikst skalot ar augustspiediena üdens strūklu.

• Ja izstrādājuma tīrīšanai izmantojat ūdeni, nelejiet to tieši uz dzinēja.

Griešanas pârsega iekšējās virsmas tīrīšana

1. Iztukšojiet degvielas tvertni.
2. Novietojiet izstrādājumu uz sāniem ar slāpētāju uz leju.

IEVĒROJIET: Novietojot izstrādājumu ar gaisa filtru uz leju, var sabojāt dzinēju.

1. Ar šlūteni noskalojiet griešanas pārsega iekšējo virsmu.

Griešanas aprīkojuma pārbaudīšana

BRĪDINĀJUMS: Lai novērstu nejaušu palaišanu, atvienojiet aizdedzes vadu no aizdedzes sveces.

BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir loti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.
2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai truls.

Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Laujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar škērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai ari tas ir jānomaina.

Asmens nomainišana

1. Blokējiet asmeni ar koka klucīti.

a) Ja nomaināt naža adaptera asmeni, nomainiet arī asmens skrūvi, atsperes paplāksni un berzes paplāksni.

1. Pārbaudiet dzinēja vārpstu, lai pārliecinātos, vai tā nav saliekta.
2. Kad piestiprināt jauno asmeni, pārliecinieties, vai saliektie gali ir vērsti griēšanas pārsega virzienā.

1. Pārliecinieties, vai asmens ir salāgots ar dzinēja vārpstas centru.

1. Blokējiet asmeni ar koka klucīti.

1. Ar roku pagrieziet asmeni un pārbaudiet, vai tas griežas brīvi.

BRĪDINĀJUMS: Lietojiet aizsargcimdus. Asmens ir ħoti ass, un ar to var viegli sagriezties.

1. ledarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja asmens nav pareizi piestiprināts, izstrādājums vibrē vai plaušanas rezultāts nav apmierinošs.

Ellas līmeņa pārbaude

IEVĚROJIET: Pārāk zems ellas līmenis var izraisīt dzinēja bojājumus. Pirms iedarbināt izstrādājumu, pārbaudiet ellas līmeni.

1. Novietojiet izstrādājumu uz līdzenas virsmas.
2. Nonemiet ellas tvertnes vāciņu ar piestiprināto mērstieni.
3. Notīriet no mērstieņa ellu.
4. levietojiet mērstieni pilnībā ellas tvertnē, lai iegūtu pareizu priekšstatu par ellas līmeni.
5. Iznemiet mērstieni.
6. Pārbaudiet ellas limeni uz mērstiena.
7. Ja ellas līmenis ir pārāk zems, uzpildiet dzinēja ellu un pārbaudiet ellas līmeni vēlreiz.

Dzinēja ellas nomaiņa

BRĪDINĀJUMS: Uzreiz pēc motora izslēgšanas dzinēja ella ir loti karsta. Laujiet dzinējam atdzist, pirms nolejat dzinēja ellu. Ja esat uzšlakstījis dzinēja ellu uz ādas, nomazgājiet to ar ziepēm un ūdeni.

1. Darbiniet izstrādājumu, līdz degvielas tvertne ir tukša.
2. Atvienojiet aizdedzes vadu no aizdedzes sveces.
3. Nonemiet ellas tvertnes vāciņu.
4. Novietojiet trauku zem izstrādājuma, lai savāktu dzinēja ellu.
5. Sasveriet izstrādājumu, lai nolietu dzinēja ellu no ellas tvertnes.
6. Uzpildiet ar vajadzīgā veida jaunu dzinēja ellu, kas ieteikta sadalā Tehniskie dati lpp. 271.
7. Pârbaudiet ellas lîmeni. Skatiet šeit: Ellas lîmeña pârbaude lpp. 269.

Aizdedzes sveces pārbaude

IEVĒROJIET: Vienmēr lietojiet ieteikto aizdedzes sveces tipu. Nepiemērota aizdedzes svece var radīt izstrādājuma bojājumus.

• Pārbaudiet aizdedzes sveci, ja dzinējam nepietiek jaudas, dzinēju nevar viegli iedarbināt vai arī tas nedarbojas pareizi tukšgaitā.
• Lai samazinātu nevēlamu materiālu uzkrāšanos uz aizdedzes sveces elektrodiem, ievērojiet turpmākos norādījumus.

a) Pārliecinieties, vai tukšgaitas apgriezienu skaits ir noregulēts pareizi.
b) Pārliecinieties, vai degvielas maisījums ir atbilstošs.
c) Pārliecinieties, vai gaisa filtrs ir tīrs.

- Ja aizdedzes svece ir netīra, notīriet to un pārbaudiet, vai atstatums starp elektrodiem ir pareizs; skatiet šeit: Tehniskie dati lpp. 271.

Gaisa filtra tīrīšana

Netīrs gaisa filtrs var sabojāt dzinēju vai izraisīt tā darbības traucējumus. Putekļainos apstākļos biežāk veiciet gaisa attīrītāja apkopi.

Vairāk informācijas par to, kad ir jānomaina gaisa filtrs skatiet šeit: Apkopes grafiks lpp. 267.

1. Nonemiet gaisa filtra pârsegu un iznemiet filtru.
2. Iztīriet filtru, padauzot to pret līdzenu virsmu. Nekad filtra tīrīšanai neizmantojiet škīdinātāju ar benzīnu, petroleju, vai saspiestu gaisu.

Piezīme: Gaisa filtrus, kas tiek izmantoti ilgāku laiku, nevar pilnībā iztīrīt. Regulāri nomainiet gaisa filtru. Bojāti gaisa filtri noteikti ir jānomaina.

1. Uzstādot gaisa filtru, pārbaudiet, vai tas cieši piegul filtra turētājam.

Sānu izmetes novirzītāja pārbaude

Sānu izmetes novirzītājs ir piestiprināts izstrādājuma sānu izmetējatverei. Tas samazina risku, ka priekšmeti var tikt izsviesti operatora virzienā.

1. Pārbaudiet, vai nav bojāts sānu izmetes novirzītājs.
2. Pārbaudiet sānu izmetes novirzītāju. Pārbaudiet, vai nav redzamu bojājumu, piemēram, plaisu. Pārbaudiet aī, vai nav bojātas atsperes, kas piespiež durvis.
3. Nomainiet sānu izmetes novirzītāju un atsperes, ja tie ir bojāti.

Degvielas sistēmas pārbaude

• Pārbaudiet degvielas tvertnes vāciņu un degvielas tvertnes vāciņa blīvi, lai pārliecinātos, vai nav bojājumu.
• Pārbaudiet degvielas šlūtenes, lai pārbaudītu, vai nav noplūdes. Ja degvielas šlūtene ir bojāta, laujiet servisa pārstāvim to nomainīt.

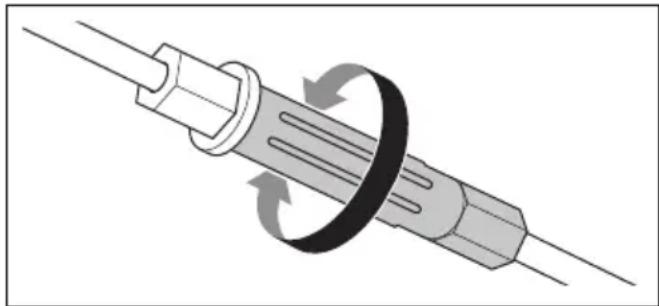

Sajūga vada regulēšana

Tālāk norādītajos gadījumos sajūga vads ir jāsaīsina:

• Riteņu piedziņa nesaslēdzas, kad tiek pavilkts piedziņas rokturis vai apgriezienu skaita regulēšanas svira.
• Izstrādājums pārvietojas lēni, kad riteņu piedziņa ir saslēgusies.

Tālāk norādītajos gadījumos sajūga vads ir jāpagarina:

• Izstrādājums pārvietojas, kad riteņu piedziņa nav saslēgusies.
• Sajūga vada regulēšana.

a) Lai saïsinātu sajūga vadu, pagrieziet regulēšanas skrūvi pretēji pulksteņa rādītāju kustības virzienam.
b) Lai pagarinātu sajūga vadu, pagrieziet regulēšanas skrūvi pulksteņa rādītāju kustības virzienā.

Ja izstrādājuma pārvietošanās pēc regulēšanas joprojām nav apmierinoša, sazinieties ar izplatītāju, kas nodrošina servisu

Pārvadāšana, glabāšana un utilizēšana

Transportēšana un glabāšana

• Attiecībā uz izstrādājuma un degvielas glabāšanu un transportēšanu pārliecinieties, vai nav noplūdes vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada, piemēram, elektroierīces vai tvaika katli, var izraisīt ugunsgrēku.
• Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai.
• Iztukšojiet degvielas tvertni, pirms novietojat izstrādājumu glabāšanai uz ilgāku laiku. Nododiet degvielu piemērojamā utilizēšanas vietā.
• Transportēšanas laikā droši nostipriniet izstrādājumu, lai novērstu bojājumus un negadījumus.
• Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var pieklūt bērni vai personas, kam tas nav atļauts.
• Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C.

Utilizēšana

• levērojiet vietējās pārstrādes prasības un piemērojamos noteikumus.
• Utilizējiet visas kimikālijas, piemēram, dzinēja ellu vai degvielu, servisa centrā vai piemērojamā utilizācijas vietā.
• Kad izstrādājums vairs netiek izmantots, nosūtiet to Husqvarna izplatītājam vai nogādājiet to pārstrādes vietā.

Tehniskie dati

Tehniskie dati

	LC 356VP
Dzinējs
Zīmols Honda
Dzinēja modela nosaukums GCVx170
Dzinēja tilpums, cm ^3	166
Ātrums, apgr./min 2800
Dzinēja nomināljauda, kW ^61	3,1
Aizdedzes sistēma
Aizdedzes svece NGK BPR5ES
Attālums starp elektrodiem, mm 0,75
Degvielas un e||ošanas sistēma
Degviela, bez svina, minimālais oktānskaitlis 90
Degvielas tvertnes ietilpība, litri 0,9
Ellas tvertnes ietilpība, litri 0,4
Dzinēja ellä SAE 30
Svars
Svars ar tukšu tvertni, kg 35,1
Trokšņa emisija ^62
Skaņas jaudas līmenis, izmērītais dB (A) 98
Skaņas jaudas līmenis, garantētais LWA dB (A) 98
Skaņas līmeņi ^63
Skaņas spiediena līmenis pie operatora auss, dB(A) 86
Vibrācijas līmeņi ^64
Rokturis, m/s ^2	5,9
Griešanas ierīce
Griešanas augstums, mm 25-75
Pļaušanas platums, cm 560
Pļaušanas sistēma Savākšana/BioClip	®/sānu izmete
Asmens — standarta Savākšana 598562701
Asmens — piederums Mulčēšana 598563601
Braukšana
Ātrums, km/h 3,0–4,5

EK atbilstības deklarācija

EK atbilstības deklarācija

Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. nr.: [phone], apliecina, ka zāles plāvēji Husqvarna, LC 356VP, sākot no sērijas numura 2019 un tālāk, atbilst PADOMES DIREKTĪVAS prasībām:

• 1. gada 17 maijs, Direktīva 2006/42/EK, “par mašīnu tehniku”;
• 1. gada 26. februāra direktīva 2014/30/ES “par elektromagnētisko saderību”;
• 1. gada 8. maija direktīva 2000/14/EK “par trokšņa emisiju vidē”.
• 1. gada 8. jūnija direktīva 2011/65/ES par “dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās”.

Lai iegūtu informāciju par trokšņa emisijām, skatiet sadaļu “Tehniskie dati”.

Tiek piemēroti tālāk norādītie standarti.

EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Ja nav norādīts citādi, ir spēkā iepriekš uzskaitīto standartu jaunākās publicētās versijas.

Pieteikuma iesniedzējs 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden ir sniedzis ziņojumus par atbilstības novērtējumu saskaņā ar PADOMES 2000. gada 8. maija DIREKTĪVAS 2000/14/EK par trokšņu emisijām vidē VI pielikumu.

Huskvarna, 2021-11-30

$$ \Delta \cdot 2 m $$

Claes Losdal, nodalas vadītājs/dārzkopības izstrādājumi (Pilnvarotais Husqvarna AB pārstāvis, kas atbild par tehnisko dokumentāciju)

Inhoud

Inleiding.... 274

Veiligheid.... 275

Montage....278

Werking....281

Onderhoud....283
