Introducere

Descrierea produsului

Produsul este o maşină rotativă pentru tuns gazonul controlată de un operator-pieton. Atașati colectorul de iarbă pentru a colecta iarba. Atașati deflectorul de descărcare laterală pentru descărcarea laterală a ierbii. Atașati un kit de măruntire pentru a tăia iarba și a o transforma în îngrășământ.

Domeniul de utilizare

Utilizați produsul pentru a tăia iarba. Nu utilizați produsul pentru alte sarcini.

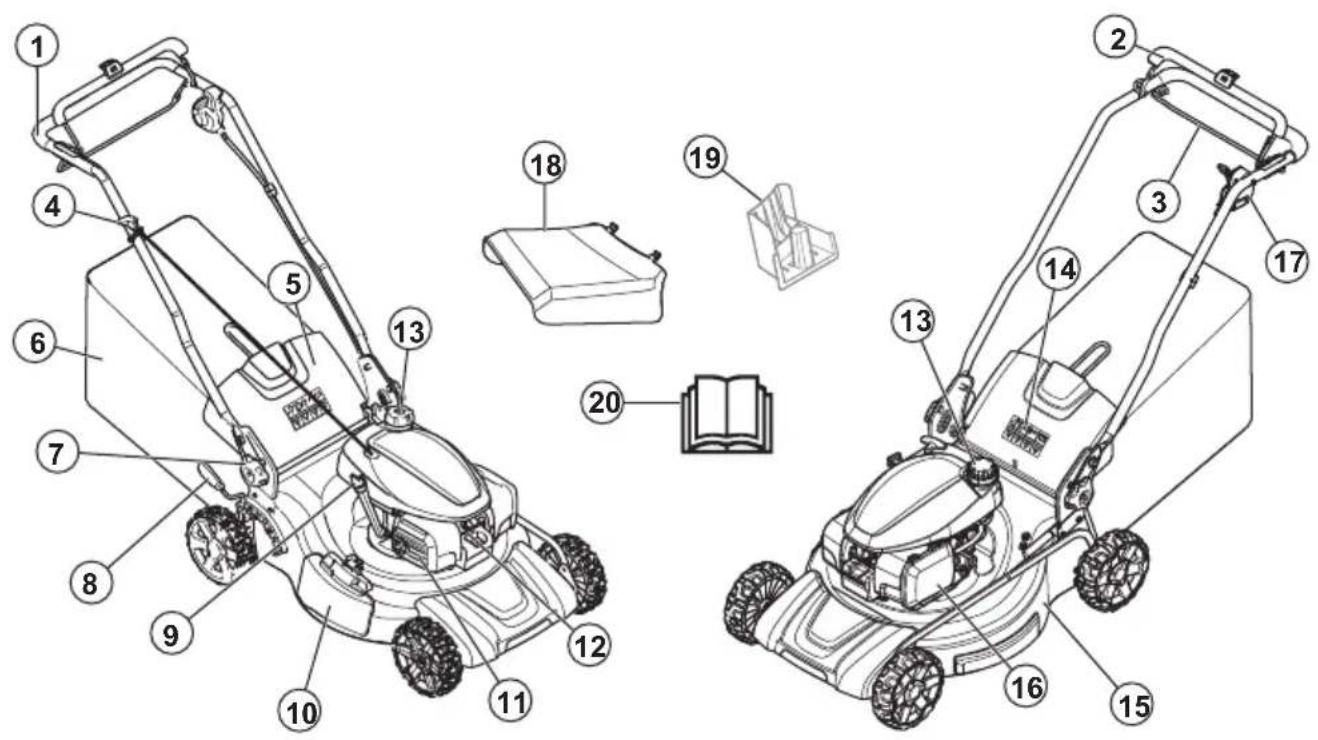

Prezentarea generală a produsului

1. Mâner
2. Manetă frână de motor
3. Manetă de transmisie
4. Mâner pentru şnurul de pornire
5. Capac posterior
6. Colectorul de iarbă
7. Butoane de setare a înălțimii
8. Pârghie pentru înălțimea de tăiere
9. Dop pentru ulei
10. Capac de descărcare laterală

11. Amortizor de zgomot

12. Bujie

13. Buşon rezervor de carburant
14. Simboluri
15. Capac de tăiere
16. Filtru de aer
17. Manetă de comandă a vitezei
18. Deflector lateral
19. Obturator pentru resturi vegetale (accesorii)
20. Manualul operatorului

Simbolurile de pe produs

AVERTISMENT! Acționați cu grijă și utilizați corect produsul. Acest produs poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane.

Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare.

Feriți-vă de obiectele proiectate sau care ricoșează.

Tineți persoanele și animalele la o distanță sigură de zona de lucru.

Avertisment: Feriți-vă mâinile și picioarele de cuțitul rotativ.

Avertisment: Feriți-vă mâinile și picioarele de piesele rotative.

Opriți motorul și scoateți cablul de alimentare a aprinderii înainte de a efectua lucrări de întreținere sau reparații.

Acest produs este în conformitate cu directivele UE aplicabile.

Emisii de zgomot în mediu conform Directivei Comunității Europene. Nivelul de emisii al produsului este specificat în capitolul Date tehnice și pe etichetă.

Nota: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru unele zone comerciale.

Răspunderea pentru produs

Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;
- produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;
- produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;
- produsul nu este reparat la un centru de service omologat sau de o autoritate omologată;

Emisiile de Euro V

AVERTISMENT: în urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs.

Siguranță

Definitii privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.
• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.
• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați

produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua.

• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.
• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.
• Nu permiteți niciunei persoană să utilizeze produsul dacă aceasta nu a citit și înțeles conținutul manualului operatorului.
• Nu permiteți copiilor să utilizeze produsul.
• Tineți copiii departe de zona de lucru. Un adult responsabil trebuie să fie prezent în permanență.
• Nu permiteți unei persoane care nu cunoaște instrucțiunile să utilizeze produsul.
• Monitorizați permanent o persoană cu capacități fizice sau mentale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.
• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.
• Nu utilizati produsul dacă este defect.
• Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane.
• Nu modificati setarea controlului turatiei motorului.

Siguranța zonei de lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de a utiliza produsul, îndepăratați obiectele precum crengile, rămurelele și pietrele din zona de lucru.
• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări corporale și pagube materiale. Țineți trecătorii și animalele la o distanță sigură de produs.
• Nu utilizați produsul pe vreme rea, de exemplu pe ceață, ploaie, vânt puternic, la temperaturi exterioare foarte scăzute și atunci când există riscul de descărcări electrice. Utilizarea produsului pe vreme nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la apariția de situații periculoase, de exemplu suprafete alunecoase.
• Verificați dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului.
• Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și șanțuri. În iarba înaltă se pot ascunde obstacole.

• Tunderea ierbii pe pante poate fi periculoasă. Nu utilizați produsul pe pante cu înclinație mai mare de 15°.

• Utiliza și produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos.

• Procedați cu atenție atunci când vă apropiati de colțuri ascunse și de obiecte care blochează vederea.

Siguranța în lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.
• Utilizați echipamentul personal de protecție. Consultați Echipament de protecție personală la pagina 346.
• Asigurați-vă că știți cum să opriți rapid motorul în caz de urgență.
• Nu porniți niciodată motorul într-un spațiu închis sau lângă materiale inflamabile. Gazele de eșapament de la motor sunt fierbinți și pot conține scântei care pot cauza un incendiu.
• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorect se poate slăbi, provocând vătămări corporale.
• Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.
• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Decuplați cablul de alimentare a aprinderii de la bujie. Examinați dacă produsul este deteriorat. Reparați defectiunile sau solicitați unui agent de service autorizat să le repare.
• Nu fixați niciodată de mâner maneta frânei de motor, în mod permanent, atunci când motorul este pornit.
• Pozitionați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.
• Stati întotdeauna în spatele produsului atunci când îl utilizati.
• Mențineți toate roțile pe sol și îneți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.
• Nu înclinați produsul când motorul este pornit.
• Fiți atent atunci când trageți produsul în spate.
• Nu ridicați niciodată produsul când motorul este pornit. Dacă trebuie să ridicați produsul, mai întâi opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.
• Nu mergeți cu spatele în timp ce utilizați produsul.
• Opriți motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.

• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeți în timp ce utilizați produsul.

• Opriți motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglări cu motorul pornit.

• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește.

Instrucțiuni de siguranță pentru utilizare Echipament de protecție personală

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.
• Utilizați echipament de protecție a auzului dacă nivelul de zgomot este mai mare de 85 dB.
• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul desculț.
• Utilizați pantaloni lungi, groși.
• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispositive de siguranță deteriorate.
• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna.

Verificarea capacului de tăiere

Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

- Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri.

Verificarea manetei frânei de motor

Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește.

- Porni și motorul, apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor.

Verificarea capacului posterior

Deflectorul posterior reduce riscul ejectării obiectelor în direcția operatorului.

• Asigurati-vă că capacul posterior nu este deteriorat.
• Asigurați-vă că arcurile care închid capacul posterior nu sunt deteriorate.
• Înlocuiți arcurile deteriorate și componentele deteriorate.
• Asigurați-vă că capacul posterior se poate deplasa lin pe balamale.

Amortizor de zgomot

Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și a dirija gazele de esapament departe de utilizator.

Nu utilizați produsul dacă amortizorul de zgomot nu este instalat sau este defect. Un amortizor de zgomot defect determină creșterea nivelului de zgomot și a pericolului de incendiu.

AVERTISMENT: Amortizorul de zgomot atinge temperaturi înalte în timpul utilizării, imediat după oprire și atunci când motorul funcționează la turația de mers în gol. Procedați cu atenție în apropierea materialelor și/sau gazelor inflamabile pentru a preveni incendiile.

Pentru a verifica amortizorul de zgomot

- Verificați regulat amortizorul de zgomot pentru a vă asigura că este montat corect și nu este deteriorat.

Reguli de siguranță referitoare la carburant

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu porniți produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtați carburantul/uleiul nedorit și lăsați produsul să se usuce.

• Dacă vărsați carburantul pe îmbrăcăminte, schimbați imediat hainele.

• Nu vărsați carburantul pe corp - poate provoca vătămări corporale. Dacă vărsați carburant pe corp, utilizați apă și săpun pentru a elimina carburantul.

• Nu porniți produsul dacă motorul prezintă scurgeri. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri.
• Manipulați cu atenție carburantul. Carburantul este inflamabil, vaporii sunt explozivi și pot cauza vătămări corporale sau deces.
• Nu respirați vaporii de carburant, se pot produce vătămări corporale. Asigurați-vă că fluxul de aer este suficient.
• Nu fumați în apropierea carburantului sau a motorului.
• Nu amplasati obiecte calde în apropierea carburantului sau a motorului.
• Nu adăugați carburant atunci când motorul este pornit.
• Asigurați-vă că motorul este rece înainte de a realimenta.
• Înainte de a realimenta, deschideți lent capacul rezervorului de carburant și eliberați cu atenție presiunea.
• Nu adăugați carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.
• Strângeti până la capăt capacul rezervorului de carburant. Dacă acesta nu este strâns, există pericol de incendiu.
• Înainte de pornire, mutați produsul la o distanță de minimum 3 m/10 ft față de poziția unde ați umplut rezervorul.
• Nu umpleți complet rezervorul de carburant. Căldura provoacă dilatarea carburantului. Păstrați un gol în partea de sus a rezervorului de carburant.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Gazele de eşapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți motorul în interior sau în spații închise.
• Înainte de a efectua întreținerea produsului, opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.
• Purtati mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.
• Accesoriiile și modificările aduse produsului care nu sunt autorizate de către producător pot provoca vătămări corporale grave sau fatale. Nu modificati produsul. Utilizați întotdeauna numai accesorii omologate de producător.
• Dacă întreținerea nu se efectuează corect și periodic, crește pericolul de vătămări corporale și de deteriorare a produsului.
• Efectuați numai operațiile de întreținere care se regăsesc în acest manual al proprietarului. Toate celelalte operații de service trebuie efectuate de către un agent de service autorizat Husqvarna.
• Solicitați unui agent de service autorizat Husqvarna să efectueze în mod regulat operații de service la produs.
• Înlocuiti piesele deteriorate, uzate sau defecte.

Asamblarea

Introducere

AVERTISMENT: Înainte de a asambla produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța.

AVERTISMENT: Demontați cablul de la bujie înainte de a asambla produsul.

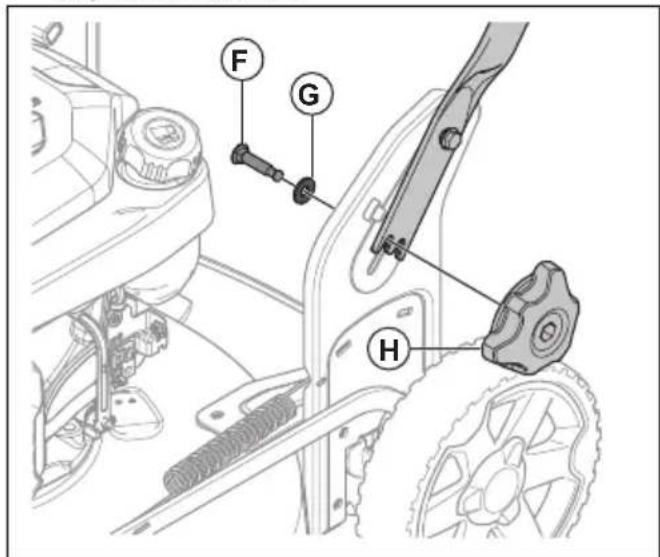

Asamblarea mânerului

1. Împingeți şurubul (A) prin mâner (B), şaiba de plastic (C) și consola de susținere a mânerului (D).

A B C D E

1. Strângeti complet piulița (E).
2. Împingeti şurubul (F) prin şaibă (G) și consola de susținere a mânerului.

Pentru a regla mânerul

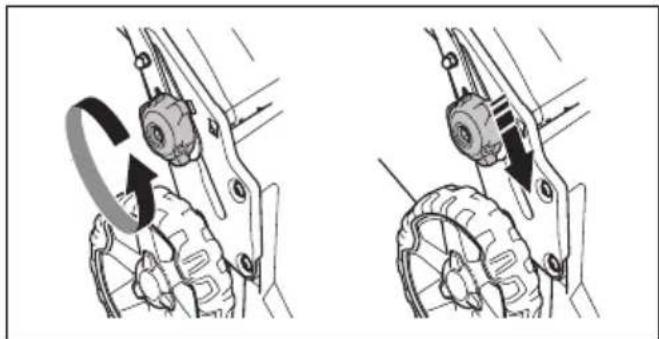

1. Slăbiti butoanele inferioare.

2. Deplasa și butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului.

1. Setați înălțimea mânerului într-una dintre cele 2 poziții disponibile.
2. Deplasați butoanele în sus în direcția mânerului, până când acestea se opresc și se aude un clic.

CLICK!

1. Strângeti rozetele până la capăt.

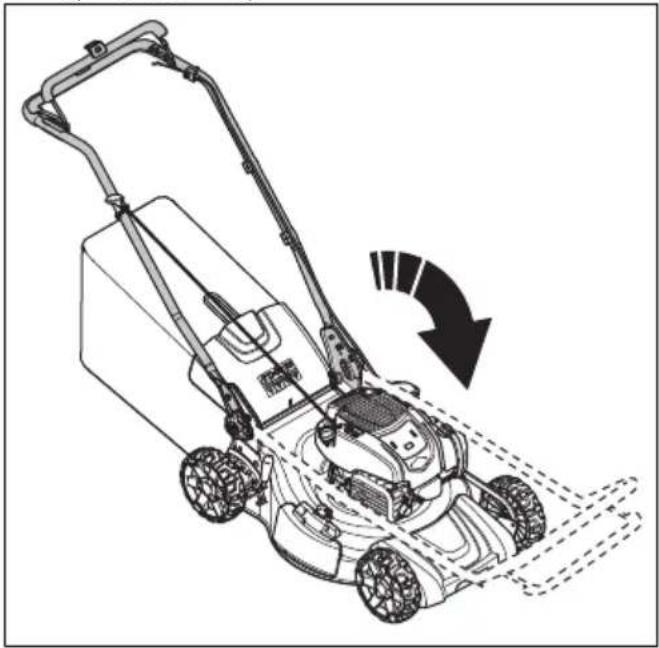

Aşezati produsul în poziția pentru transport

1. Scoateți colectorul de iarbă (dacă este montat).
2. Slăbiți butoanele inferioare.
3. Deplasați butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului.

1. Pliati mânerul în față.

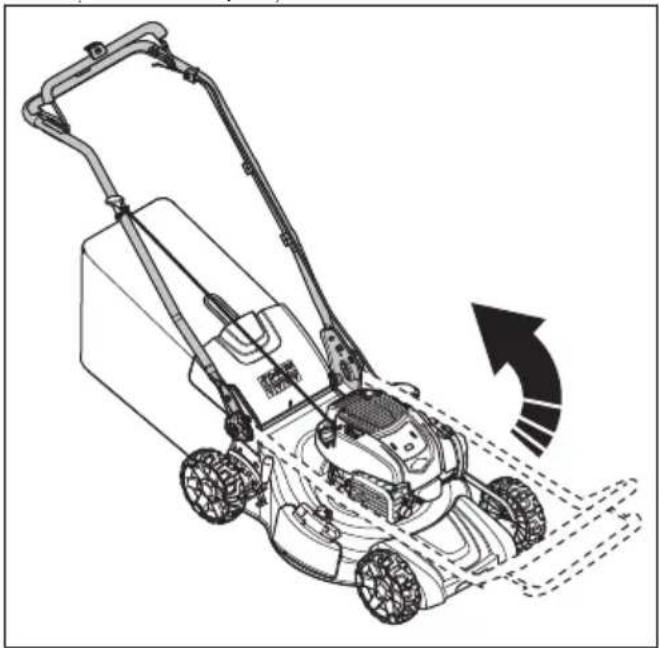

Aşezarea produsului în poziția de funcționare

1. Pliati mânerul în poziție verticală.

1. Deplasați butoanele în sus în direcția mânerului, până când acestea se opresc și se aude un clic.

CLICK!

1. Strânge ți butoanele până la capăt.

Asamblarea colectorului de iarbă

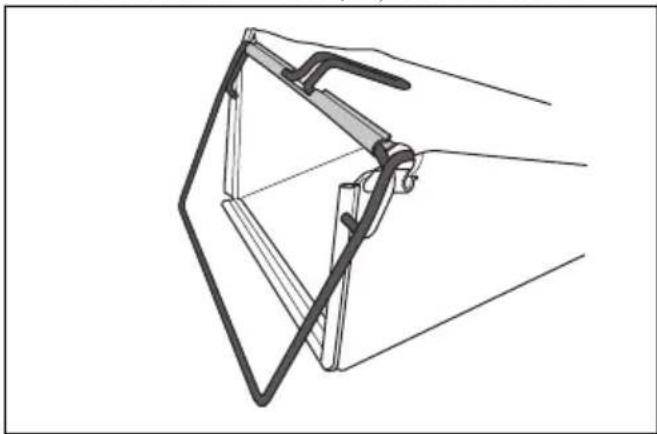

1. Prindeți cadrul colectorului de iarbă de sacul de iarbă, cu partea rigidă a sacului în jos. Mențineți mânerul cadrului în afara părții de sus a sacului.

1. Fixați sacul de iarbă pe cadru cu ajutorul clemelor.

AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța.

Husqvarna Connect

Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.
• Informații despre piese pentru produse și service și asistență pentru acestea.

Pentru a începe să utilizați Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe dispozitivul dvs. mobil.
2. Înregistrati-vă în aplicația Husqvarna Connect.
3. Urmati paşii cu instrucțiuni din aplicația Husqvarna Connect pentru a conecta și înregistra produsul.

Înainte de a utiliza produsul

1. Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile.
2. Examinați echipamentul de tăiere și asigurați-vă că este corect montat și reglat. Consultați Pentru a examina echipamentul de tăiere la pagina 353.
3. Umpleți rezervorul de carburant. Consultați Alimentarea cu carburant la pagina 350.
4. Umpleți rezervorul de ulei și verificați nivelul uleiului. Consultați Pentru a verifica nivelul de ulei la pagina 354.

Alimentarea cu carburant

Dacă este disponibilă, folosiți benzină alchilată/cu emisii scăzute. Dacă benzina alchilată/cu emisii scăzute nu este disponibilă, folosiți benzină fără plumb sau benzină cu plumb de bună calitate, cu o cifră octanică nu mai mică de 90.

ATENTIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON (87 AKI). Aceasta poate deteriora produsul.

1. Deschideți încet capacul rezervorului de carburant pentru a elibera presiunea.

2. Umpleți încet, cu o canistră de carburant. Dacă vărsați carburant, îndepărtați-l cu o cârpă și lăsați-l să se usuce.

3. Cură țați suprafața din jurul capacului rezervorului de carburant.

4. Strângeti până la capăt capacul rezervorului de carburant Dacă acesta nu este strâns, există pericol de incendiu.
5. Înainte de pornire, mutați produsul la o distanță de minimum 3 m (10 ft) față de poziția unde ați umplut rezervorul.

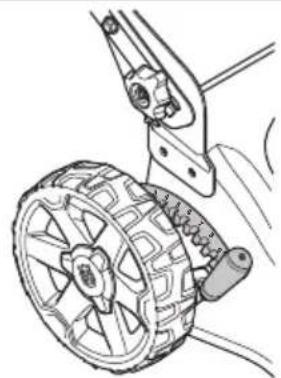

Pentru a seta înălțimea de tăiere

1. Deplasați spre spate pârghia înălțimii de tăiere pentru a mări înălțimea de tăiere.
2. Deplasați înainte pârghia înălțimii de tăiere pentru a reduce înălțimea de tăiere.

ATENTIE: Nu setați o înălțime de tăiere prea scăzută. Cuțilele pot atinge solul dacă suprafața gazonului nu este plană.

Pornirea produsului

1. Cablul de alimentare a aprinderii trebuie să fie conectat la bujie.
2. Stati în spatele produsului.
3. Tineți maneta frânei de motor lipită de mâner.

1. Tineți mânerul şnurului de pornire cu mâna dreaptă.
2. Trageți încet de șnurul de pornire până ce simiții o anumită rezistență.
3. Trageți cu forță pentru a porni motorul.

AVERTISMENT: Nu răsuciți cablul de pornire în jurul mâinii.

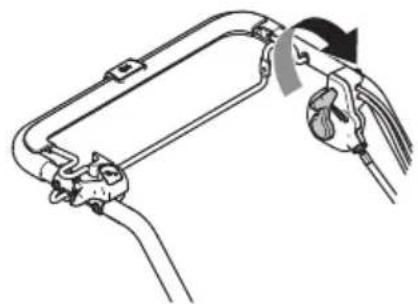

Utilizarea transmisiei pe roți

- Porniți transmisia pe roți cu ajutorul manetei de control al vitezei din partea stângă a mânerului. Deplasați maneta de control al vitezei spre înainte pentru a mări viteza și înapoi pentru a reduce viteza.

- Înainte de a trage produsul în spate, decuplați transmisia și împingeți produsul înainte cu aproximativ 10 cm.

- Eliberați maneta de transmisie pentru a dezactiva transmisia, de exemplu atunci când vă apropiati de un obstacol.

Pentru a opri produsul

- Pentru a opri doar transmisia, eliberați maneta de transmisie.

- Pentru a opri motorul, eliberați maneta frânei de motor.

Utilizarea produsului cu colectorul de iarbă

AVERTISMENT: Nu utilizați produsul fără un colector de iarbă sau fără ca capacul posterior să fie închis. Obiectele pot ejecta și pot cauza vătămarea operatorului.

1. Ridicați capacul posterior și scoateți obturatorul pentru resturi vegetale, dacă este montat.

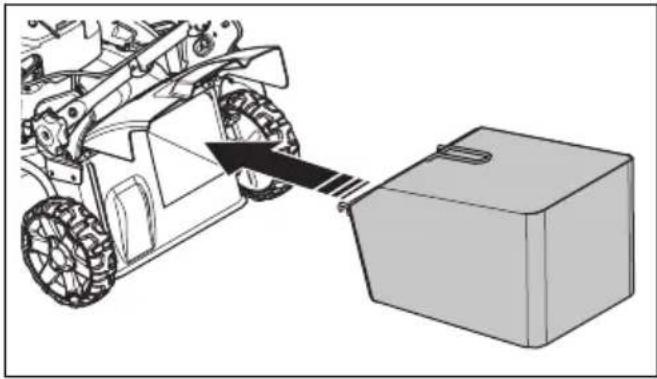

1. Asamblati colectorul de iarbă, consultați Asamblarea colectorului de iarbă la pagina 349.

2. Puneti colectorul de iarbă pe consolă.

3. Scoate ți capacul posterior și puneți-l pe cadrul sacului de iarbă.

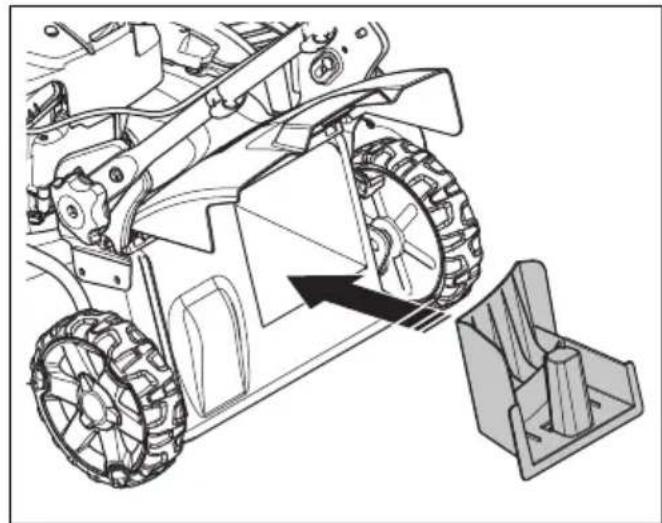

Trecerea produsului în modul de mărunțire

Asigurați-vă că motorul este oprit înainte de a trece produsul în modul de mărunțire.

1. Ridicați capacul posterior și scoateți colectorul de iarbă, dacă este montat.

2. Introduceți obturatorul pentru resturi vegetale în canalul colector.

1. Închideți capacul posterior și asigurați-vă că este bine închis pe obturatorul pentru resturi vegetale.

2. Înlocuiți cuțitul obișnuit cu un cuțit de mărunțire care este furnizat în kitul de mărunțire. Consultați Pentru a înlocui lama la pagina 354.

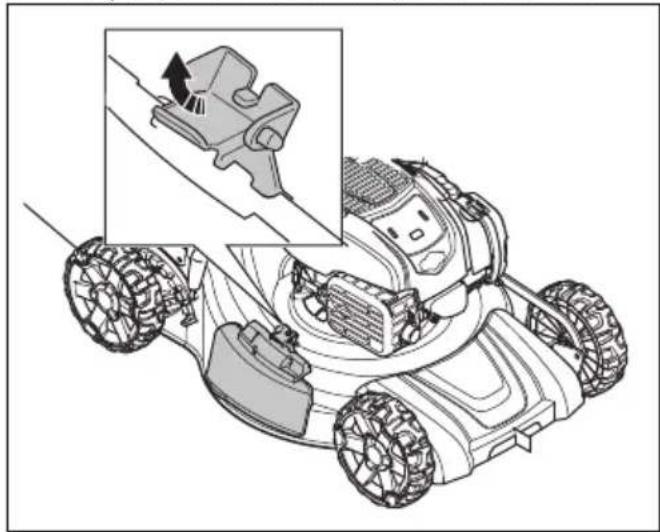

Trecerea produsului în modul de descărcare laterală

1. Ridicați capacul posterior și scoateți sacul de iarbă, dacă este montat.

2. Închideți capacul posterior și asigurați-vă că este bine închis pe produs.

3. Ridicați dispozitivul de blocare pentru descărcare.

1. Deschideți apărătoarea de descărcare laterală și instalati deflectorul de descărcare laterală pe bolțurile de sprijin.

1. Lăsați apărătoarea de descărcare laterală să se închidă pe deflectorul de descărcare laterală. Asigurați-vă că deflectorul de descărcare laterală este bine poziționat înainte de a utiliza produsul.

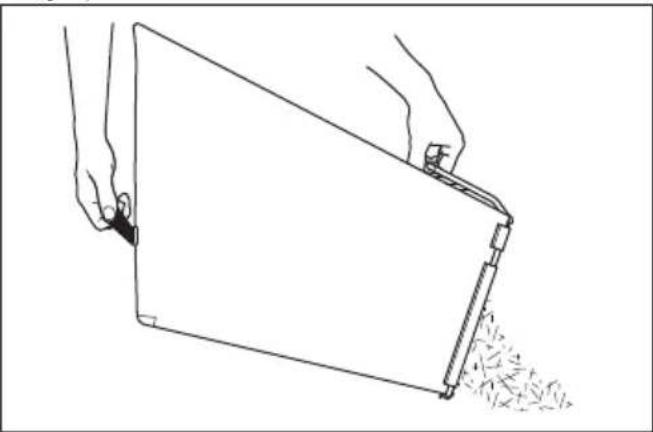

Golirea colectorului de iarbă

ATENTIE: Ridicati colectorul de iarbă când il miscati, pentru a preveni uzarea sa.

1. Ridicați colectorul de iarbă prinzându-l de mânerul cadrului.
2. Folositi mânerul cadrului și mânerul sacului când goliți colectorul de iarbă.

Pentru a obține rezultate bune

• Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.
• Nu tăiați niciodată mai mult de ½ din lungimea ierbii. Folosiți cea mai mare înălțime de tăiere când începeți să tăiați iarba. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.
• Tăiați de fiecare dată în altă directie, pentru a preveni formarea de dungi pe gazon.
• Ridicati capacul posterior și scoateți colectorul de iarbă.
• Dacă obturatorul pentru resturi vegetale și cuțitul de măruntire sunt atașate, îndepărtati-le.
• Închideți capacul posterior, înainte de utilizarea produsului. Atunci când utilizați produsul, iarba tăiată este evacuată pe sub capacul posterior.

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța.

Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service.

Program de întreținere

ATENTIE: Asigurați-vă că filtrul de aer este ridicat și nu este lipit de sol când înclinați produsul. Pericol de defectare a motorului.

Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic.

Pentru operațiunile de întreținere marcate cu *, consultați instrucțiunile din Dispozitivele de siguranță de pe produs la pagina 346.

Întreținerea Zilnic Săptămânal Lunar
Efectuați o inspecție generală X
Examinați nivelul uleiului X
Curățați produsul X
Examinați echipamentul de tăiere X
Examinați capacul de tăiere * X
Examinați maneta frânei de motor * X
Examinați controlul frânei cuțitului * X
Examinați amortizorul de zgomot * X
Examinați bujia X
Schimbați uleiul (prima dată după 5 ore de utilizare, apoi la fiecare 50 ore de utilizare)			X
Curățați sau înlocuți filtrul de aer X
Examinați sistemul de alimentare cu carburant X

Pentru a efectua o inspectie generală

- Asigurați-vă că toate şuruburile și piulițele produsului sunt strânse.

Pentru a curăța produsul la exterior

• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.
• Asigurați-vă că priza de aer din partea superioară a motorului nu este înfundată.
• Nu utilizati o instalatie de spălare cu presiune ridicată pentru a curăța produsul.
• Dacă utilizati apă pentru a curăța produsul, nu stropiți direct către motor.

Pentru a curăța suprafața interioară a capacului de tăiere

1. Goliți rezervorul de carburant.
2. Aşezati produsul pe o parte, cu amortizorul de zgomot în jos.

ATENTIE: Dacă produsul este așezat cu filtrul de aer în jos, motorul se poate deteriora.

1. Spălați cu apă suprafața interioară a capacului de tăiere.

Pentru a examina echipamentul de tăiere

AVERTISMENT: Pentru a preveni pornirea accidentală, decuplați cablul de alimentare a aprinderii de la bujie.

AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuiți întotdeauna un echipament de tăiere deteriorat.
2. Observați cuțitul pentru a vedea dacă este deteriorat sau tocit.

Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită.

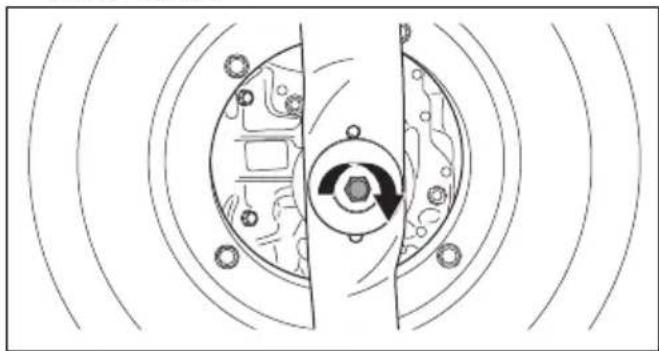

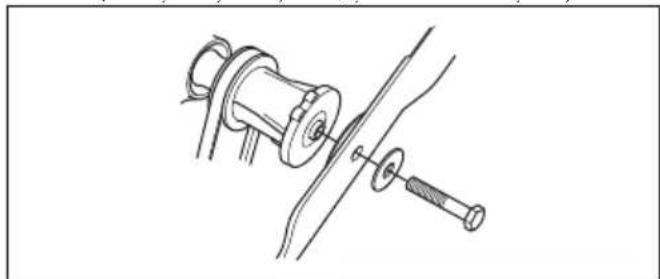

Pentru a înlocui lama

1. Blocați cuțitul cu o bucată de lemn.

1. Îndepărtati bolțul cuțitului, șaiba elastică și cuțitul.

1. Verificați dacă există daune la suportul cuțitului și la bolțul cuțitului.

a) Dacă înlocuți cuțitul sau suportul cuțitului, înlocuți și bolțul cuțitului, șaiba elastică și șaiba de fricțiune.

1. Examinați arborele motorului pentru a vă asigura că nu s-a îndoit.

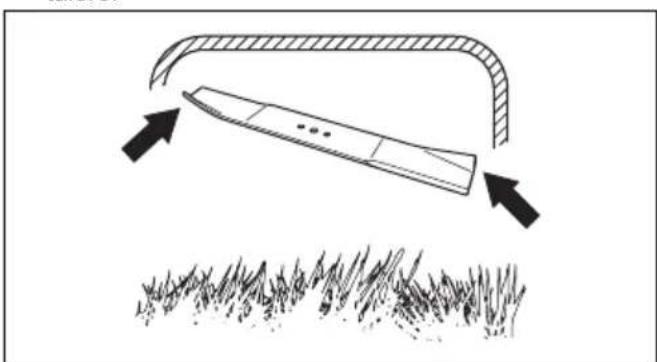

2. Când montați un cuțit nou, asigurați-vă că capetele îndoite sunt îndreptate în direcția capacului de tăiere.

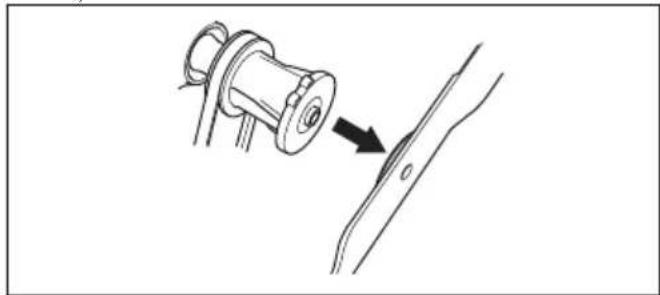

1. Pozitionati șaiba de fricțiune și cuțitul pe suportul cuțitului.

1. Asigura ți-vă de alinierea cuțitului cu centrul arborelui motorului.

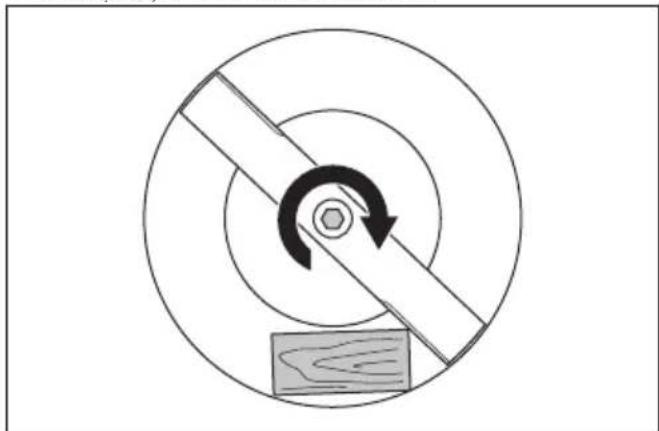

1. Blocati cuțitul cu o bucată de lemn.

1. Montați șaiba elastică și strângeți bolțul la un cuplu de 43 – 47 Nm.

1. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește liber.

AVERTISMENT: Utilizați mănuși de protecție. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Porniți produsul pentru a efectua un test al cuțitului. Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare.

Pentru a verifica nivelul de ulei

ATENTIE: Un nivel de ulei prea redus poate deteriora motorul. Efectuați o verificare a nivelului de ulei înainte să porniți produsul.

1. Aşezati produsul pe teren drept.

2. Scoateți buşonul rezervorului cu joja ataşată.

3. Curățați joja de ulei.

4. Introduceți joja complet în rezervorul de ulei pentru o înregistrare corectă a nivelului de ulei.
5. Scoateți joja.
6. Examinați nivelul de ulei de pe jojă.
7. Dacă nivelul uleiului este scăzut, alimentați cu ulei de motor și verificați din nou nivelul.

Înlocuirea uleiului de motor

AVERTISMENT: Imediat după oprirea motorului, uleiul de motor este foarte fierbinte. Lăsați motorul să se răcească înainte de a îl goli de ulei. Dacă uleiul de motor intră în contact cu pielea, curățați cu apă și săpun.

1. Utilizați produsul până când rezervorul de carburant se golește.
2. Scoateți cablu de alimentare a aprinderii din bujie.
3. Scoateți buşonul rezervorului de ulei.
4. Amplasați sub produs un recipient în care să colectați uleiul de motor.
5. Înclinați produsul pentru a scurge uleiul de motor din rezervorul de ulei.
6. Umpleți cu ulei de motor proaspăt și de tipul recomandat în Date tehnice la pagina 357.
7. Verificați nivelul de ulei. Consultați Pentru a verifica nivelul de ulei la pagina 354.

Pentru a verifica bujia

ATENTIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorrect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turație de mers în gol.
• Pentru a reduce riscul prezenței materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni:
  a) Asigurați-vă că turația de mers în gol este corect reglată.
  b) Asigurati-vă că amestecul este corect.
  c) Asigurați-vă că filtrul de aer este curat.

- Dacă bujia este murdară, cură țați-o și asigurați-vă că distanța dintre electrozi este corectă, consultați Date tehnice la pagina 357.

- Înlocuiti bujia atunci când este necesar.

Curățarea filtrului de aer

Un filtru de aer murdar poate cauza deteriorarea sau funcționarea incorectă a motorului. Efectuați mai des întreținerea curățătorului de aer în mediile cu mult praf.

Consultați Program de întreținere la pagina 352 pentru informații despre înlocuirea filtrului de aer.

1. Îndepărtați capacul filtrului de aer și scoateți filtrul.
2. Curățați filtrul prin lovirea acestuia de o suprafață plană. Nu utilizați solvent cu benzină, kerosen sau aer comprimat pentru curățarea filtrului.

Nota: Filtrele de aer în funcțiune pentru o perioadă lungă de timp nu pot fi curățate complet. Înlocuți filtrul de aer la intervale regulate. Filtrele de aer deteriorate trebuie înlocuite întotdeauna.

1. Când asamblati filtrul de aer, asigurați-vă că acesta este etanșat complet pe suportul filtrului.

Verificarea deflectorului de descărcare laterală

Deflectorul de descărcare laterală este atașat la deschiderea pentru descărcare laterală a produsului. Scade riscul expulzării de obiecte în direcția poziției de tăiere a operatorului.

1. Asigurați-vă că deflectorul descărcare laterală nu este deteriorat.
2. Examinați deflectorul de descărcare laterală. Asigurați-vă că nu vedeți defecte, cum ar fi crăpături sau arcuri rupte care împing ușa pentru închidere.
3. Înlocuiți deflectorul de descărcare laterală sau arcurile, dacă sunt deteriorate.

Pentru a examina sistemul de alimentare cu carburant

• Examinați bușonul rezervorului de carburant și garnitura bușonului rezervorului de carburant pentru a vă asigura că nu există deteriorări.
• Examinați furtunul de carburant pentru a vă asigura că nu există scurgeri. Dacă furtun de carburant este deteriorat, trebuie înlocuit de către un agent de service.

Reglarea cablului de ambreiaj

Pentru situațiile următoare, este necesar să micșorați lungimea cablului de ambreiaj:

• Acționarea roților nu se cuplează când trageți maneta de transmisie sau maneta de control al vitezei.
• Produsul se deplasează lent când acționarea roților este cuplată.

Pentru situațiile următoare, este necesar să prelungiți lungimea cablului de ambreiaj:

- Produsul se deplasează atunci când acționarea roților nu este cuplată.

- Reglați cablul de ambreiaj.

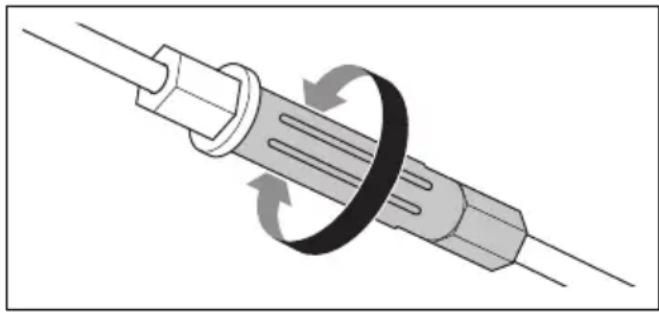

a) Pentru a reduce lungimea cablului de ambreiaj, rotiți șurubul de reglare în sens invers acelor de ceasornic.

b) Pentru a prelungi lungimea cablului de ambreiaj, rotiți șurubul de reglare în sensul acelor de ceasornic.

Dacă produsul continuă să se deplaseze nesatisfăcător după reglare, contactați distribuitorul de service

Transportul, depozitarea și eliminarea

Transportul și depozitarea

• Pentru depozitarea și transportul produsului și a carburantului, asigurați-vă că nu există scurgeri și gaze. Scânteile sau flăcările deschise, de exemplu cele provenite de la dispozitive sau boilere electrice, pot cauza un incendiu.
• Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului.
• Goliți rezervorul de carburant și depozitați produsul pentru o perioadă lungă de timp. Eliminați carburantul într-o locație de eliminare autorizată
• Fixați în siguranță produsul în timpul transportului pentru a preveni daunele și accidentele.
• Păstrați produsul într-o zonă restricționată pentru a preveni accesul copiilor sau al persoanelor neautorizate.
• Păstrați produsul într-un spațiu uscat și ferit de înghet.

Dezafectarea

• Respectați cerințele de reciclare și reglementările locale aplicabile.
• Eliminați toate substanțele chimice, precum uleiul de motor sau carburantul, la un centru de service sau într-o locație de eliminare autorizată.
• Atunci când produsul nu mai este în uz, trimiteți-I la un distribuitor Husqvarna sau casați-I într-o locație de reciclare.

Date tehnice

Date tehnice

	LC 356VP
Motor
Marcă Honda
Numele modelului motorului GCVx170
Cilindree, cm ^3	166
Turație, rpm 2800
Putere nominală de ieșire motor, kW ^81	3,1
Sistem de aprindere
Bujie NGK BPR5ES
Apărătoare electrod, mm 0,75
Carburant și sistem de ungere
Carburant, fără plumb, cifră octanică minimă 90
Capacitatea rezervorului de carburant, litru 0,9
Capacitate rezervor de ulei, litri 0,4
Ulei de motor SAE 30
Greutate
Cu rezervoare goale, kg 35,1
Emisii de zgomot ^82
Nivel de putere acustică măsurat dB(A) 98
Nivel de putere acustică garantat LWA dB(A) 98
Niveluri de zgomot ^83
Nivel de presiune a sunetului la urechea operatorului, dB(A) 86
Niveluri de vibrații ^84
Mâner, m/s ^2	5,9
Echipament de tăiere
Înălțime de tăiere, mm 25-75
Lățime de tăiere, mm 560
Sistem de tăiere Colectare / BioClip	®/ Descărcare la-terală
Lamă - standard Colecția 598562701
Lamă - Accesoriu Tocător 598563601
Deplasarea
Viteză, km/h 3,0 - 4,5

Declaratie de conformitate CE

Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declară că maşinile pentru tuns gazonul Husqvarna LC 356VP începând cu numerele de serie 2019 respectă cerințele DIRECTIVEI CONSILIULUI:

• din 17 mai 2006 „referitoare la utilaje” 2006/42/CE
• din 26 februarie 2014 „referitoare la compatibilitatea electromagnetică” 2014/30/UE
• din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător” 2000/14/CE
• din 8 iunie 2011 privind „restrictiile de utilizare a anumitor substanțe periculoase la echipamente electrice și electronice” 2011/65/UE

Informațiile privind emisiile de zgomot sunt specificate în secțiunea Date tehnice.

Au fost aplicate următoarele standarde:

EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

În absența altor indicații, standardele menționate mai sus reprezintă cele mai recente versiuni publicate.

Organismul notificat: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden a emis rapoarte privind evaluarea conformității cu anexa VI la DIRECTIVA CONSILIULUI 2000/14/CE din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător”.

Huskvarna, 2021-11-30

$$ \Delta \cdot 2 m $$

Claes Losdal, Director de Dezvoltare/Produse pentru grădină (reprezentant autorizat al Husqvarna AB și responsabil cu documentația tehnică)

Содержание

Введение.... 360

Безопасность....361

Сборка....365
