NAUDOJIMO INSTRUKCIJA LC 356VP HUSQVARNA

LT Operatoriaus vadovas 242-257

Techninė priežiūra.... 251

Transportavimas, saugojimas ir utilizavimas.... 254

Techniniai duomenys....255

EB atitikties deklaracija....257

lvadas

Gaminio aprašas

Šis produktas yra savaeigė sukamoji vejapjovė. Pritvirtinkite žolės rinktuva, norėdami rinkti žolę. Pritvirtinkite išmetimo deflektorių šoniniam žolės išmetimui. Jei žolę norite susmulkinti kaip trašas, pridėkite mulčiavimo priedą.

Numatytasis naudojimas

Gaminj naudokite žolei pjauti. Nenaudokite gaminio kitiems darbams.

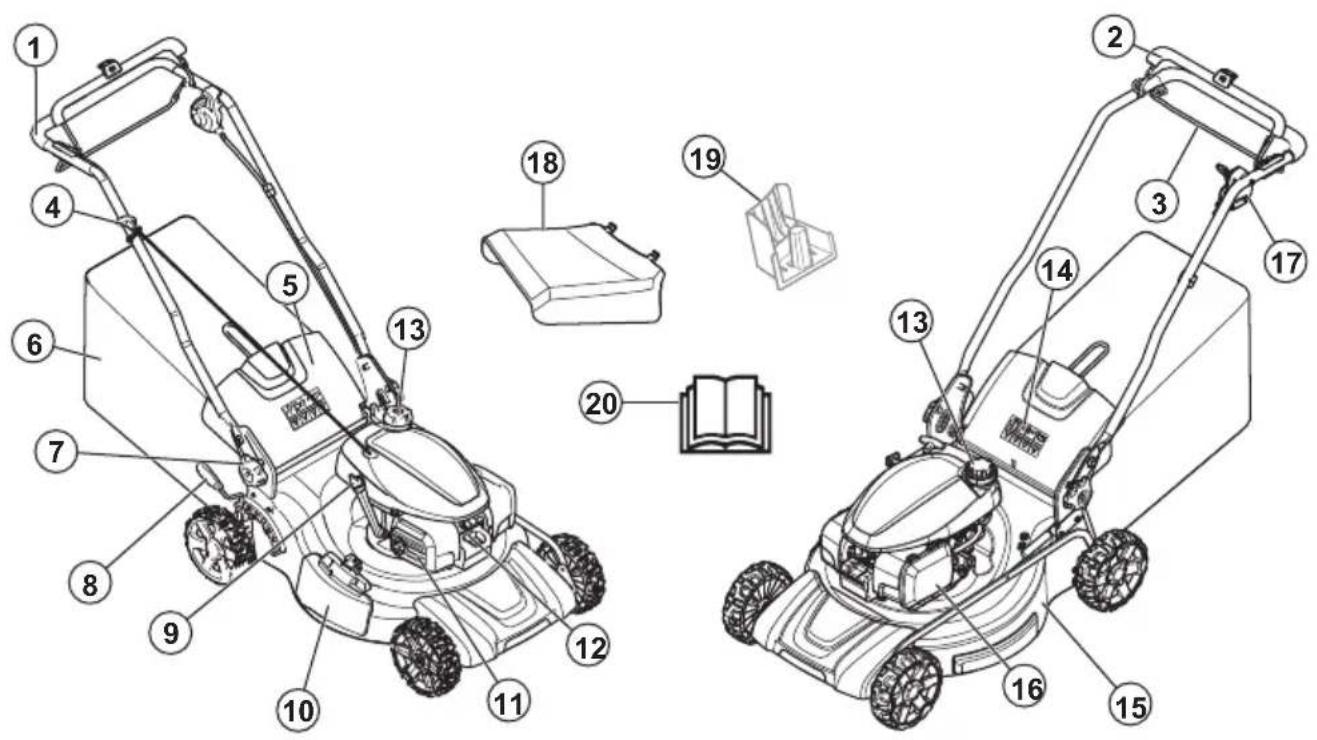

Gaminio apžvalga

1. Valdymo rankena
2. Variklio stabdymo rankena

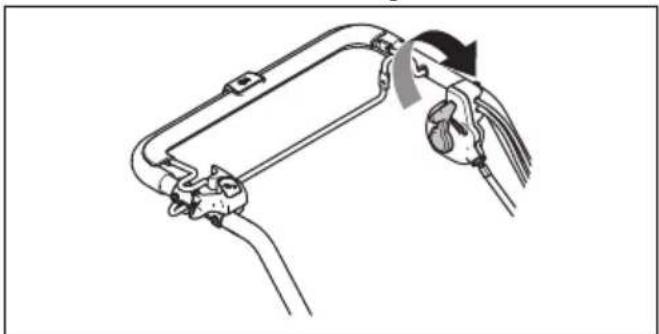

3. Pavaros rankena
4. Starterio virvès rankena
5. Galinis dangtis
6. Žolės rinktuvas
7. Rankenos aukščio rankenėlės
8. Pjovimo aukščio reguliavimo svirtis
9. Alyvos dangtelis

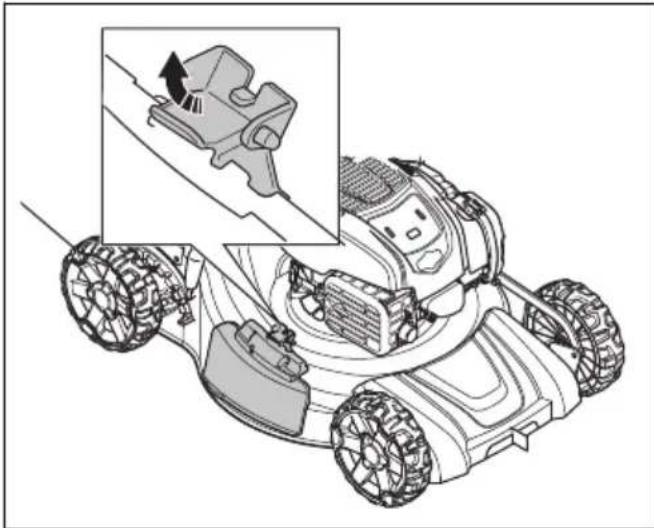

10. Šoninio išmetimo gaubtas
11. Duslintuvas

12. Uždegimo žvakė

13. Degalu bakelio dangtelis

14. Ženklai
15. Pjovimo gaubtas
16. Oro filtras
17. Greičio valdymo svirtis
18. Šoninis deflektorius

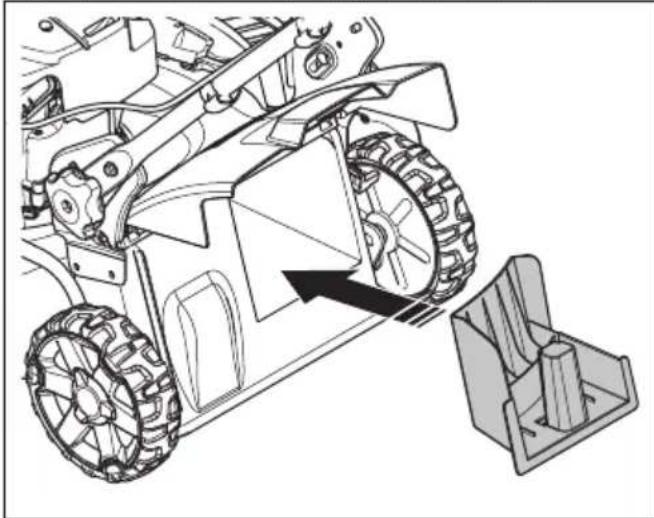

19. Mulčiavimo priedas (priedas)
20. Naudojimo instrukcija

Simboliai ant gaminio

I SPÉJIMAS! Būkite atsargūs ir tinkamai naudokite gamini. Šis gaminys gali rimtai sužeisti arba pražudyti naudotoją arba aplinkinius.

Prieš naudodami, atidžiai perskaitykite naudotojo instrukciją ir įsitikinkite, kad viską gerai supratote.

Saugokitės išmetamų ir rikošetu atšokusių daiktų.

Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos.

Įspėjimas: Saugokite rankas bei kojas ir nekiškite jų prie besisukančio peilio.

Įspėjimas: Saugokite rankas bei kojas ir nekiškite jų prie besisukančių dalių.

Prieš taisydami ar prižiūrėdami sustabdykite variklį ir atjunkite uždegimo kabelį.

Šis jrenginys atitinka jam taikomas EB direktyvas.

I aplinką skleidžiamas triukšmas atitinka Europos Bendrijos direktyvą. Gaminio emisijos nurodytos skyriuje „Techniniai duomenys“ ir ant etiketės.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitų komercinių teritorijų sertifikavimo reikalavimams.

Atsakomybė už gamini

Kaip nurodyta atsakomybės už gamini įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;
- gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
- gaminys turi kito gamintojo arba gamintojo nepatvirtinta prieda;
- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba ji suremontavo ne patvirtintas atstovas.

„Euro V“ standartas

PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinimą.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gamini, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.
• Šis gaminys veikdamas sukuria elektromagnetinj lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

• Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „Husqvarna“ pardavimo atstovu.

• Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

• Rūpinkitės gaminio švara. Įsitikinkite, kad aiškiai perskaitėte ženklus ir lipdukus.
• Neleiskite kitiems naudotis gaminiu, jei nejsitikinote, kad jie perskaitė ir suprato naudojimo instrukcijos turinį.
• Neleiskite gaminio naudoti vaikams.
• Pasirūpinkite, kad vaikai būtų toliau nuo darbo zonos. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Neleiskite gaminio naudoti su instrukcijomis nesusipažinusiiems asmenims.
• Visada prižiūrėkite gamini naudojanti fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Neeksploatuokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinacija.
• Neeksploatuokite gaminio, jei jis sugadintas.
• Nekeiskite gaminio ir nenaudokite jo, jei jì galèjo pakeisti kiti.
• Nekeiskite variklio greičio valdymo reguliavimo.

Sauga darbo vietoje

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Prieš naudodami gaminį nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.
• Atsitrenkę i pjovimo irangą objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.
• Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus vėjas, stipriai šąla ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra marginantis. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.
• Saugokitės asmenų, daiktų ir tam tikrų situacijų kurios gali neleisti saugiai naudoti gaminio.
• Saugokitės kliūčių, pvz., šaknų, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos.
• Gali būti pavojinga pjauti žolę įkalnėse. Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°.
• Šlaitus pjaukite skersai. Nevažiuokite i viršų ir žemyn.
• Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizdą.

Darbo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Gaminj naudokite tik veju žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.
• Naudokite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 245.
• [sitikinkite, kad žinote, kaip greitai sustabdyti variklj nelaimės atveju.
• Niekada neužveskite variklio uždaroje erdvėje ar netoli degių medžiagų. Variklio išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą.
• Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.
• Užtikrinkite, kad peilis neatsitrenktų i tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.
• Jei i peilj atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminj. Atjunkite uždegimo kabelj nuo uždegimo žvakės. Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto darbus perleiskite įgaliotajam techninės priežiūros atstovui.
• Niekada neprijunkite variklio stabdžio rankenos prie rankenos visam laikui, kai variklis veikia.
• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokių kitų daiktų.
• Visada būkite už gaminio, kai jį naudojate.
• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.
• Dirbant varikliui nepakreipkite gaminio.
• Būkite atsargūs, kai gamini̱ traukiate atgal.
• Dirbant varikliui nepakelkite gaminio. Jei gaminj turite pakelti, pirmiausia sustabdykite variklj ir atjunkite uždegimo kabelj nuo uždegimo žvakės.
  • Naudodami gamini neikite atgal.
• Veždami jrenginj per zonas be žolės, pvz., žvirgždo, akmenų ir asfalto takelius, sustabdykite variklj.
• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.
• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklj. Draudžiama reguliuoti, kai veikia variklis.
• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklj ir įsitikinkite, kad pjovimo įranga nesisuka.

Naudojimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.
• Jei triukšmo lygis viršija 85 dB, naudokite klausos apsaugą
• Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.
• Dévékite storas, ilgas kelnes.
• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines.

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.
• Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su Husqvarna techninės priežiūros atstovu.

Atlikite pjovimo gaubto patikra.

Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.

- Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog néra pažeidimų, pvz., įtrūkių.

Norėdami patikrinti variklio stabdžio rankeną

Variklio stabdžio rankena sustabdo variklj. Atleidus variklio stabdžio rankeną variklis sustoja.

- Paleiskite variklj, o tada atleiskite variklio stabdymo rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad igaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio rankeną.

Galinis deflektorius saugo, kad gaminio naudotojo kryptimi neišskrietų objektai.

• Isitikinkite, kad galinis gaubtas nepažeistas.
• [sitikinkite, kad spyruoklès, kurios uždaro galinj gaubtą, nėra pažeistos.
• Pakeiskite pažeistas spyruokles ir apgadintas dalis.
• Isitikinkite, kad galinis gaubtas gali sklandžiai judėti lankstais.

Duslintuvas

Duslintuvas iki minimumo sumažina triukšmo lygį ir nukreipia nuo naudotojo variklio išmetamąsias dujas.

Nenaudokite gaminio, jei néra duslintuvo arba jis yra pažeistas. Esant pažeistam duslintuvui padidėja triukšmo lygis ir kyla gaisro pavojus.

PERSPĖJIMAS: Darbo metu ir tada, kai variklis veikia tuščiaja eiga, duslintuvas labai įkaista ir kurį laiką išlieka karštas. Elkitės atsargiai su degiomis medžiagomis ir (arba) garais, kad išvengtumėte gaisro.

Duslintuvo patikra

- Norėdami įsitikinti, kad duslintuvas yra tinkamai pritvirtintas ir nėra pažeistas, jį tikrinkite reguliariai.

Degalų naudojimo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius.
• Apsipylę drabužius kuru nedelsiant persirenkite.
• Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jì nusiplaukite muilu ir vandeniu.
• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.
• Atsargiai elkitės su kuru. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.
• Nejkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.
• Nerūkykite greta kuro arba variklio.
• Nedėkite šiltų objektų greta kuro arba variklio.
• Nepilkite kuro, kai variklis užvestas.
• Prieš pildami kurą įsitikinkite, ar variklis ataušęs.
• Prieš pildami kurą lėtai atidarykite kuro bakelio dangtelį ir atsargiai išleiskite slėgį.
• Nepilkite į variklį kuro būdami patalpoje. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.

• Stipriai užsukite kuro bakelio dangtelį. Nepakankamai stipriai užsukus kuro bakelį kyla gaisro pavojus.

• Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m / 10 pėdu nuo vietos, kurioje pylėte kurą.

• Nepripilkite sklidino kuro bakelio. Šildamas kuras plečiasi. Palikite vietos kuro bakelio viršuje.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojinguų dujų. Nepaleiskite variklio patalpose ar uždarose erdvėse.

• Prieš atlikdami techninę gaminio priežiūrą, sustabdykite variklj ir atjunkite uždegimo kabelj nuo uždegimo žvakės.

• Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

• Gamintojo nepatvirtinti priedai ir gaminio pakeitimai gali rimtai ar net mirtinai sužeisti. Nekeiskite gaminio. Visada naudokite tik gamintojo patvirtintus priedus.

- Jei techninė priežiūra atliekama netinkamai ir nereguliariai, padidėja sužeidimų ir žalos gaminiui pavojus.

- Atlikite tik savininko vadove nurodytus techninės priežiūros darbus. Visus kitus techninės priežiūros darbus turi atlikti patvirtintas „Husqvarna“ techninės priežiūros atstovas.

- Patvirtintas „Husqvarna“ techninės priežiūros atstovas turi reguliariai atlikti gaminio techninę priežiūrą.

- Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis.

Surinkimas

lvadas

PERSPĖJIMAS: Prieš surinkdami įrenginį perskaitykite ir supraskite saugos skyriaus informacija.

PERSPĖJIMAS: Prieš surinkdami gaminį nuo uždegimo žvakės nuimkite dangtelį.

Rankenos surinkimas

1. |stumkite varžta (A) pro rankeną (B), plastikinę poveržlę (C) ir rankenos atraminį laikiklj (D).

A B C D E

1. Iki galo priveržkite veržlę (E).

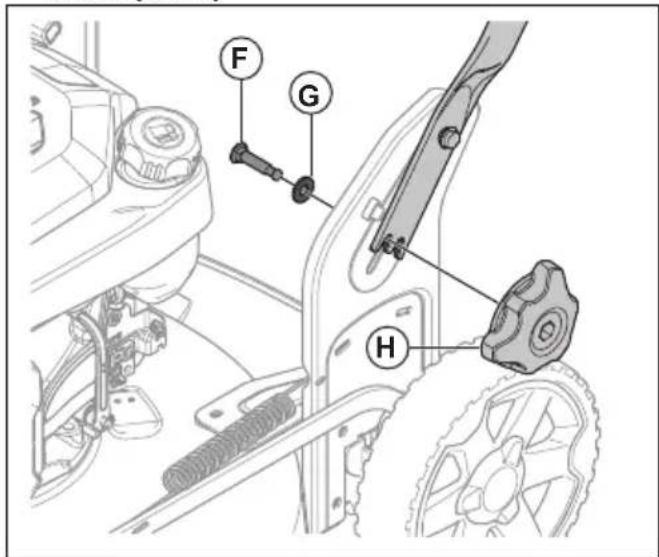

2. Istumkite varžta (F) pro poveržle (G) ir rankenos atraminj laikiklj.

1. Iki galo priveržkite rankenėlę (H).

Rankenos reguliavimas

1. Atsukite apatines rankenèles.
2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje produkto pusėje.

1. Nustatykite rankenos aukšti i vieną iš dviejų aukščio padėčių.

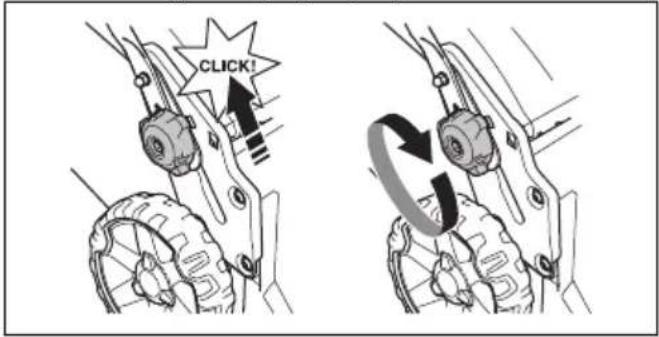

2. Stumkite rankenėles i viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą.

CLICK!

1. Iki galo priveržkite rankenėles.

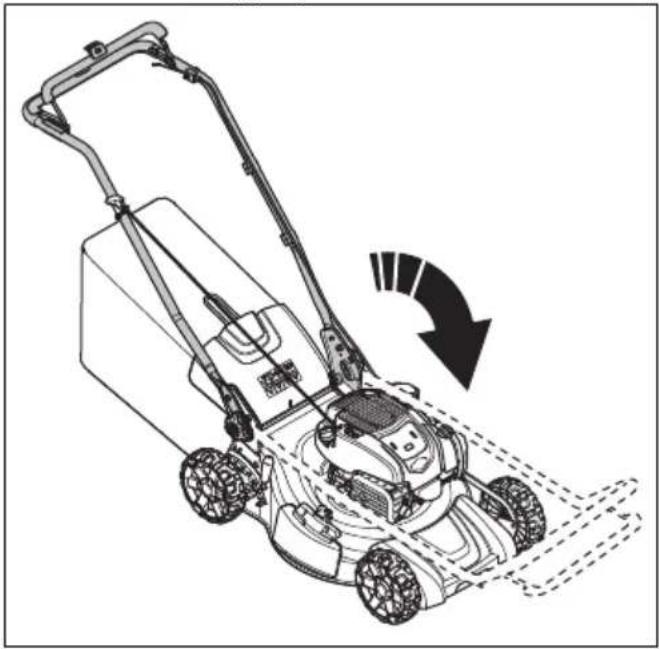

Gaminio paruošimas transportuoti

1. Nuimkite žolės rinktuva (jei sumontuotas).
2. Atsukite apatines rankenèles.
3. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje produkto pusėje.

1. Nulenkite rankeną pirmyn.

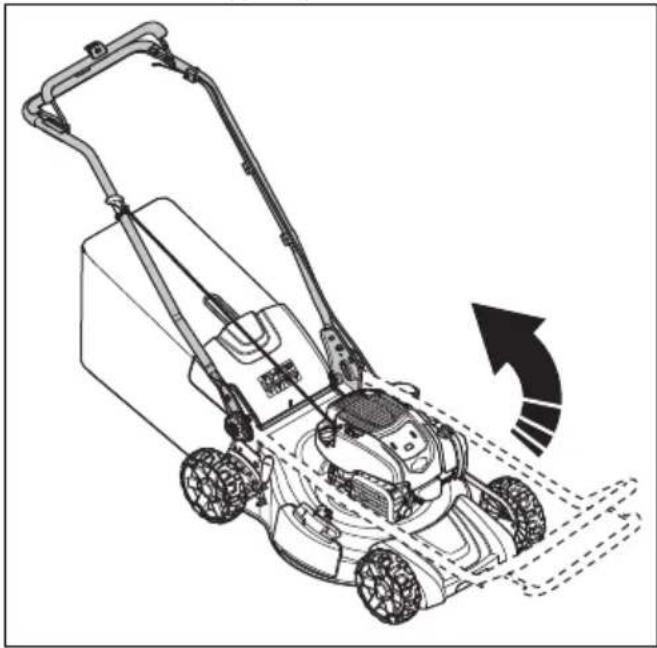

Produkto paruošimas transportuoti

1. Atlenkite rankeną i viršų.

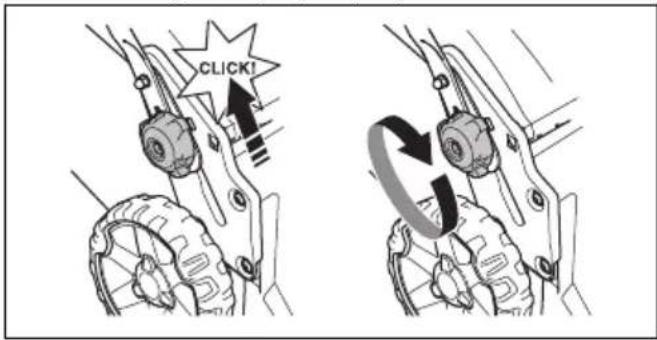

1. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjima.

CLICK!

1. Iki galo priveržkite rankenėles.

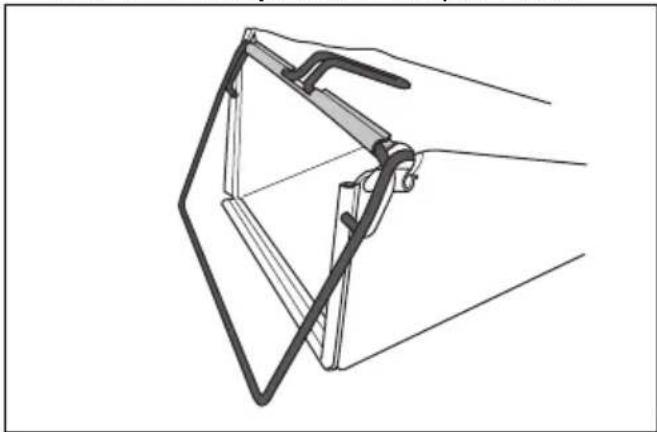

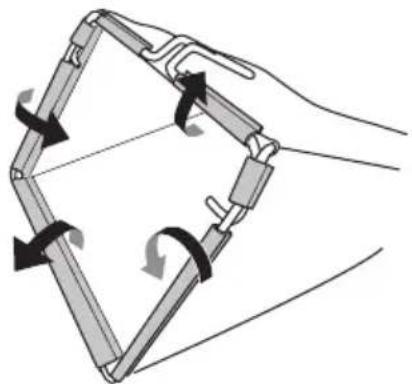

Žolès rinktuvo montavimas

1. Idėkite žolės rinktuvo rėmą i žolės krepšį taip, kad standi krepšio dalis būtų apačioje. Pasirūpinkite, kad rėmo rankena būtų išsikišusi iš krepšio viršaus.

1. Pritvirtinkite žolės krepšį prie rėmo, naudodami spaustukus.

PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informacija.

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gamini.
- Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Norèdami pradèti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę i mobilųji įrenginį.
2. Užsiregistruokite „Husqvarna Connect“ programėlėje.
3. Norėdami prisijungti ir užregistruoti gamini, vykdykite „Husqvarna Connect“ programėlėje pateiktas instrukcijas.

Prieš naudodami gamini

1. Atidžiai perskaitykite naudojimo instrukcija ir jsitikinkite, kad viską gerai supratote.
2. Apžiūrėkite pjovimo įrangą ir įsitikinkite, kad ji tinkamai prijungta ir sureguliuota. Žr. Pjovimo įrangos patikrinimas psl. 252.
3. Užpildykite kuro bakelj. Žr. Norédami pripildyti degalų psl. 248.
4. Pripilkite alyvos bakelj ir patikrinkite alyvos lygj. Žr. Alyvos lygio tikrinimas psl. 253.

Norėdami pripildyti degalu

Jei jmanoma, naudokite ekologišką / alkilato benziną.
Jei ekologiško / alkilato benzino naudoti negalite, naudokite geros kokybės bešvinį benziną arba benziną su švinu, kurio oktaninis skaičius ne mažesnis nei 90.

PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON (87 AKI). Antraip galima sugadinti gamini.

1. Lėtai atsukite kuro bakelio dangtelį, kad išleistumėte slėgį.
2. Lėtai pilkite iš degalų kanistro. Jei išliejate kura, nuvalykite jį audiniu ir palaukite, kol kuras išdžius.
3. Nuvalykite sritj aplink kuro bakelio dangtelj.
4. Stipriai užsukite kuro bakelio dangtelj. Nepakankamai stipriai užsukus kuro bakelj kyla gaisro pavojus.
5. Prieš pradėdami darbą patraukite gamini mažiausiai 3 m (10 pėdu) nuo vietos, kurioje pylėte kurą.

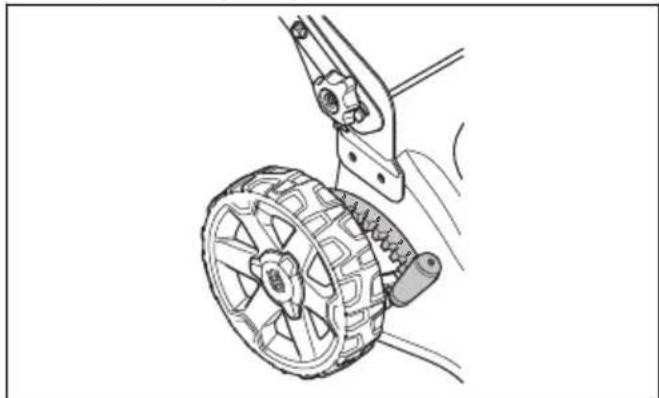

Pjovimo aukščio nustatymas

1. Kad padidintumete pjovimo aukšti, pjovimo aukščio svirti palenkite atgal.
2. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite i priekį.

PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus.

lrenginio paleidimas

1. |sitikinkite, kada uždegimo kabelis prijungtas prie uždegimo žvakės.
2. Stověkite už gaminio.
3. Laikykite variklio stabdymo rankeną prispaudę prie rankenos.

1. Dešine ranka laikykite starterio lynelj.
2. Lėtai patraukite starterio lynelį, kol pajusite pasipriešinimą.
3. Tada stipriai patraukite, kad paleistumete varikli.

PERSPÉJIMAS: Nevyniokite starterio virvès sau ant rankos.

Ratų pavaros naudojimas

- Užveskite ratų pavarą naudodami greičio valdymo svirtį, esančią kairėje rankenos pusėje. Norėdami didinti greitį, stumkite greičio valdymo svirtį i priekį, norėdami mažinti – traukite atgal.

• Prieš patraukdami produktą atgal, išjunkite pavarą ir pastumkite jrengini i priekį apie 10 cm.
• Atleiskite pavaros rankeną, kad išjungtumėte pavarą, pvz., kai priartėjate prie klūties.

lrenginio sustabdymas

• Norėdami tik sustabdyti pavarą, atleiskite pavaros rankeną.
• Norėdami išjungti variklį, atleiskite variklio stabdymo rankeną.

Gaminio su žolės rinktuvu naudojimas

PERSPEJIMAS: Nenaudokite gaminio nepritvirtinę żolės rinktuvo arba neuždarę galinio gaubto. Objektai gali išskrieti ir sužaloti gaminio naudotoją.

1. Pakelkite galinį gaubtą ir išimkite mulčiavimo priedą, jei jis yra įdėtas.

1. Kaip pritvirtinti žolės rinktuva, žr. Žolės rinktuvo montavimas psl. 247.
2. Žolès rinktuvą uždėkite ant laikiklio.
3. Atleiskite galinį gaubtą ir uždėkite ant žolės krepšio rėmo.

Gaminio paruošimas mulčiavimui

Prieš paruošdami produktą mulčiavimui jsitikinkite, kad variklis išjungtas.

1. Pakelkite galinį gaubtą ir išimkite žolės rinktuva, jei jis yra įdėtas.

2. |statykite mulčiavimo prieda i ismetimo kanala.

1. Uždarykite galinį gaubtą ir įsitikinkite, kad jis sandariai prispaustas prie mulčiavimo priedo.
2. Pakeiskite peilj mulčiavimo peiliu, pridedamu prie mulčiavimo rinkinio. Žr. Peilio keitimas psl. 252.

Gaminio pritaikymas šoniniam žolės išmetimui

1. Pakelkite galinį gaubtą ir išimkite žolės krepšį, jei jis yra įdėtas.
2. Uždarykite galinį gaubtą ir įsitikinkite, kad jis sandariai prisispaudęs prie produkto.
3. Pakelkite išmetimo užraktą.

1. Atidarykite šoninio išmetimo gaubta ir sumontuokite šoninio išmetimo deflektorių ant atraminių kaiščių.

1. Leiskite šoninio išmetimo gaubtui užsidaryti palei šoninio išmetimo deflektorių. Prieš naudodamiesi produktu įsitikinkite, kad šoninio išmetimo deflektorius yra patikimai įtvirtintas.

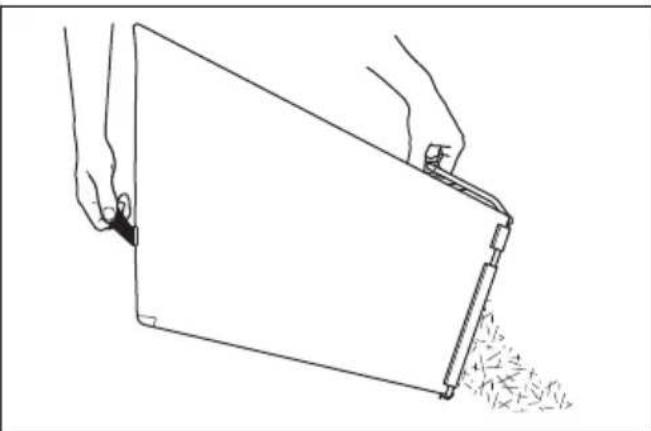

Žolès rinktuvo ištuštinimas

PASTABA: Perkeldami žolės rinktuvą, pakelkite jį, kad jis nesidėvėtų.

1. Pakelkite žolės rinktuvą už rémo rankenos.
2. Tuštindami žolės rinktuvą, laikykite už rèmo rankenos ir maišo rankenos.

Gerų rezultatų gavimas

• Visada naudokite pagalastą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.
• Nepjaukite daugiau nei 1/3 žolės ilgio. Pradėdami pjauti žolę, naudokite aukščiausią pjovimo aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.
• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytu dryżiai.
• Pakelkite galinį gaubtą ir išimkite žolės rinktuva.
• Jei mulčiavimo priedas ir mulčiavimo peilis uždėti, nuimkite juos.

- Prieš naudodami gaminj, uždarykite galinj gaubta. Kai naudojate gaminj, nupjauta žolė išmetama po galiniu dangčiu.

Techninė priežiūra

lvadas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informacija.

Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą.

Priežiūros grafikas

PASTABA: [sitikinkite, kad oro filtras yra tinkamai idētas ir nesiglaudžia prie žemės, kai keliate gaminį. Pavojus sugadinti variklj.

Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys naudojamas kasdien.

Techninės priežiūros informaciją, pažymėtą *, žr. Gaminio apsauginės priemonės psl. 245.

Techninės priežiūros darbas	Kasdien Savaitinė	Kiekvieną mėnesį
Atlikti bendrają apžiūrą X
Patikrinti alyvos lygį X
Nuvalyti įrenginį X
Patikrinti pjovimo įrangą X
Patikrinti pjovimo įrangos gaubtą * X
Patikrinti variklio stabdymo rankeną * X
Patikrinti peilio stabdžio valdiklį * X
Patikrinti duslintuvą * X
Patikrinti uždegimo žvakę X
Pakeisti alyvą (pirmą kartą po 5 naudojimo valandų, tada kas 50 naudo-jimo valandas)		X
Išvalyti arba pakeisti oro filtrą X
Patikrinti degalų sistemą X

Bendroji apžiūra

- [sitikinkite, kad gaminio veržlės ir varžtai yra tinkamai priveržti.

Gaminio valymas iš išorės

• Lapus, žolę ir purvą nuvalykite šepečiu.
• Apžiūrėkite ar neužsikišusi oro įsiurbimo anga variklio viršuje.
  • Gaminio neplaukite aukšto slėgio plovimo aparatu.
• Jei gamini valote vandeniu, nepilkite vandens tiesiai ant variklio.

Pjovimo irangos gaubto vidinio paviršiaus valymas

1. Ištuštinkite kuro bakelj.
2. Paverskite jrenginj ant šono ant duslintuvo.

PASTABA: Jei gamini paversite ant oro filtro, galite sugadinti varikli.

1. Vandeniu apliekite vidinį pjovimo įrangos gaubto paviršių.

Pjovimo įrangos patikrinimas

PERSPĖJIMAS: Kad įranga netyčia nepasileistų, ištraukite uždegimo kabelį iš uždegimo žvakės.

PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo jranga nepažeista ir nejskilusi. Visada pakeiskite pažeistą pjovimo jrangą.
2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia

subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti.

Peilio keitimas

1. Užfiksuokite peilj medžio bloku.

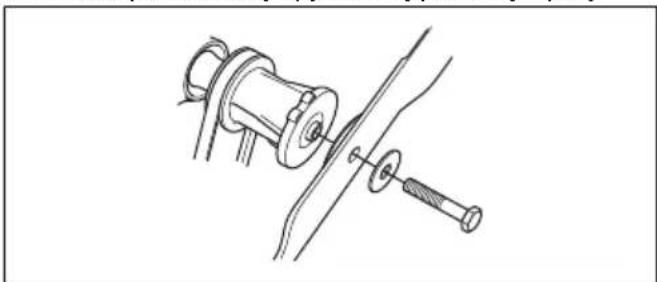

1. Išimkite peilio varžta, spyruoklinę poveržle ir peili.

1. Patikrinkite, ar peilio atrama ir peilio tvirtinimo varžtas nėra pažeisti.

a) Keisdami peilj arba peilio atramą, taip pat pakeiskite peilio tvirtinimo varžta, spyruoklinę poverzle ir apsauginę poverzle.

1. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis nesulenktas.

2. Uždedant naują peilj, jsitikinkite, kad sulenkti galai yra nukreipti pjovimo gaubto pusę.

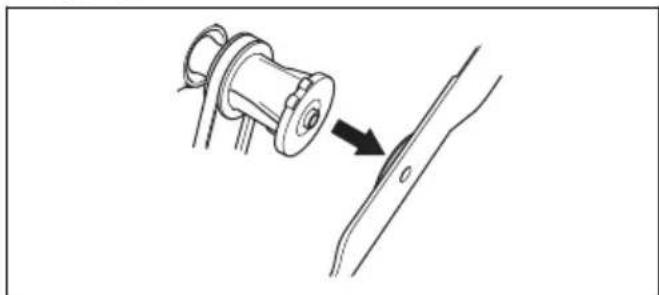

1. Uždėkite apsauginę poveržlę ir peilį ant peilio atramos.

1. [sitikinkite, kad peilis sulygiuotas su variklio veleno centru.

1. Užfiksuokite peilj medžio bloku.

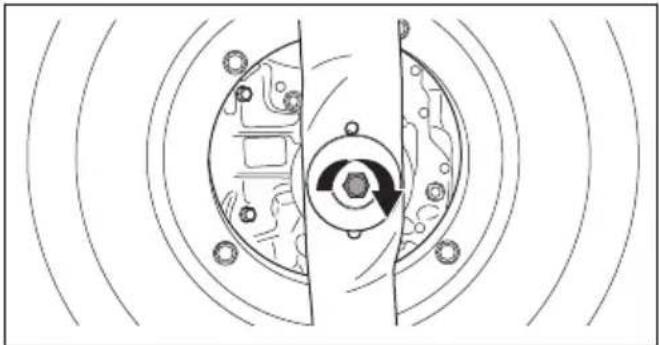

1. Uždėkite spyruoklinę poveržlę ir priveržkite varžtą 43 - 47 Nm sukimo momentu.

PERSPĖJIMAS: Būtinai mūvėkite pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Paleiskite gaminj, kad išbandytumėte peilj. Jei peilis netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai.

Alyvos lygio tikrinimas

PASTABA: Per mažas alyvos kiekis gali sukelti variklio gedimus. Prieš paleisdami gaminį patikrinkite alyvos lygį

1. Pastatykite gamini ant lygaus paviršiaus.
2. Nusukite alyvos bakelio dangtelj su pridètu alyvos lygio matuokliu.
3. Nuvalykite alyvą nuo matuoklės.
4. Visiškai įmerkite alyvos lygio matuoklį į alyvos bakelį, kad tinkamai išsiaiškintumėte alyvos lygi.
5. Ištraukite lygio matuoklę.
6. Patikrinkite alyvos lygi matuoklio pagalba.
7. Jei alyvos lygis nedidelis, pripilkite variklio alyvos ir vél ji patikrinkite.

Norėdami pakeisti variklio alyva

PERSPĖJIMAS: Iš karto sustabdžius variklj variklio alyva yra labai karšta. Prieš išleisdami variklio alyvą, leiskite varikliui atvėsti. Jei užsipilsite variklio alyvos ant odos, nuvalykite ją muilu ir vandeniu.

1. Eksploatuokite gaminj, kol kuro bakelis ištuštės.
2. Nuimkite uždegimo kabelj nuo uždegimo žvakės.
3. Nuimkite alyvos bakelio dangtelj.
4. Po gaminiu padėkite konteinerį, į kurį surinksite variklio alyvą.

5. Pakreipkite jrenginj, kad išleistumėte variklio alyvą iš alyvos bakelio.

6. Pripilkite naujos variklio alyvos. Rekomenduojamo tipo ieškokite Techniniai duomenys psl. 255

7. Patikrinkite alyvos lygi. Žr. Alyvos lygio tikrinimas psl. 253.

Uždegimo žvakės tikrinimas

PASTABA: Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo uždegimo žvakė gali pažeisti gaminį.

• Patikrinkite uždegimo žvakę, jei variklio galingumas mažas, jj sunku paleisti arba jis netinkamai veikia tuščiaja eiga.
• Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų, laikykitės šių instrukcijų:
  a) [sitikinkite, kad tinkamai sureguliuotas greitis tuščiaja eiga.
  b) [sitikinkite, kad naudojate tinkamą kuro mišinį.
  c) Patikrinkite, ar oro filtras yra švarus.

- Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite, ar nustatytas tinkamas tarpas tarp elektrodu, žr. Techniniai duomenys psl. 255

- Esant reikalui pakeiskite uždegimo žvakę.

Oro filtro valymas

Dėl purvino oro filtro variklis gali būti pažeistas arba veikti netinkamai. Dulkėtoje aplinkoje dažniau atlikite oro filtro priežiūrą.

Žr. Priežiūros grafikas psl. 251, norėdami sužinoti, kada keisti oro filtrą.

1. Nuimkite oro filtro dangtelj ir išimkite filtrą.
2. Išvalykite filtrą, padaužydami i lygų paviršių. Filtrui valyti nenaudokite tirpiklio su benzinu, žibalo ar suspausto oro.

Pasižymėkite: Ilgą laiką naudotų oro filtrų nejmanoma visiškai išvalyti. Reguliariai pakeiskite oro filtrą. Pažeistus oro filtrus visada būtina pakeisti.

1. Montuodami oro filtrą įsitikinkite, kad jis visiškai prisispaudžia prie filtro laikiklio.

Šoninio išmetimo deflektoriaus patikra

Šoninio išmetimo deflektorius yra pritvirtintas prie produkto šoninio išmetimo angos. Tai sumažina riziką, kad objektai bus išsviesti link naudotojo.

1. Isitikinkite, kad šoninio išmetimo deflektorius nepažeistas.
2. Patikrinkite šoninio išmetimo deflektorių. [sitikinkite, kad nematote jokių defektų, pvz. įtrūkimų arba sulūžusių spyruoklių, kurios uždaro duris.
3. Pakeiskite pažeistą šoninio išmetimo deflektorių arba spyruokles.

Kuro sistemos tikrinimas

• Patikrinkite kuro bakelio dangtelj ir užsandarinkite jj, kad nepažeistumėte.
• Patikrinkite kuro žarnelę ir įsitikinkite, kad ji neprateka. Jei kuro žarnelė pažeista, paprašykite, kad techninės priežiūros atstovas ją pakeistų.

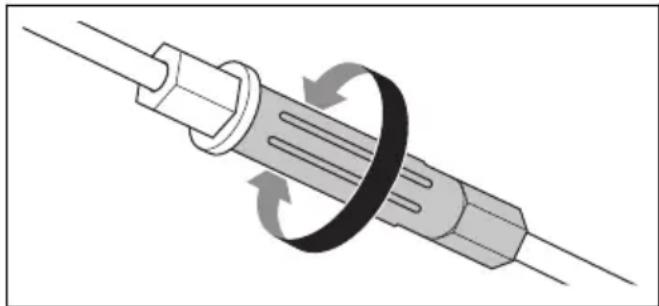

Sankabos laido reguliavimas

Toliau nurodytose situacijose būtina sutrumpinti sankabos laidą:

• Ratų pavara nejsijungia, kai patraukiate pavaros rankeną arba greičio valdymo svirtį.
• Produktas juda lėtai, kai jungta ratų pavara.

Toliau nurodytose situacijose būtina pailginti sankabos laidą:

• Produktas juda, kai ratų pavara nejjungta.
• Sureguliuokite sankabos laidą.

a) Norėdami sutrumpinti sankabos laidą, pasukite reguliavimo varžtą prieš laikrodžio rodyklę.
b) Norėdami pailginti sankabos laidą, pasukite reguliavimo varžtą pagal laikrodžio rodyklę.

Jei po reguliavimo produktas ir toliau važiuoja netinkamai, susisiekite su aptarnavimo paslaugų teikėju

Transportavimas, saugojimas ir utilizavimas

Transportavimas ir laikymas

• Norėdami laikyti ir transportuoti gaminį ir kurą, įsitikinkite, kad jis neprateka ir neskleidžia išmetamųjų dujų. Žiežirbos arba atvira ugnis, pvz., elektriniai įrenginiai arba džiovintuvai, gali sukelti gaisrą.
• Laikydami ir transportuodami kurą visada naudokite patvirtintus konteinerius.
• Ištuštinkite kuro bakelį prieš padėdami gaminį laikyti ilgam laikui. Kurą išpilkite tinkamoje šalinimo vietoje.
• Saugiai pritvirtinkite gamini jj transportuodami, kad nepažeistumėte ir išvengtumėte nelaimingų atsitikimų.
• Laikykite gaminj užrakintoje patalpoje, kad jo nepasiektų vaikai arba nejgalioti asmenys.
• Laikykite gamini sausoje neužšałančioje vietoje.

Šalinimas

• Laikykitės vietinių atliekų tvarkymo reikalavimų ir galiojančių teisės aktų.
• Išpilkite visas chemines medžiagas, pvz., variklio alyvą arba kurą techninės priežiūros centre arba tinkamoje šalinimo vietoje.
• Kai gaminys nebenaudojamas, nusiųskite jį „Husqvarna“ pardavėjui arba atiduokite į perdirbimo vietą.

Techniniai duomenys

Techniniai duomenys

	LC 356VP
Variklis
Gamintojas Honda
Variklio modelio pavadinimas GCVx170
Darbinis tūris, cm3	166
Greitis, sūk./min. 2800
Vardinė variklio galia, kW57	3,1
Uždegimo sistema
Degimo žvakė NGK BPR5ES
Tarpas tarp elektrodu, mm 0,75
Degalų ir tepimo sistema
Degalai, bešviniai, min. oktaninis skaičius 90
Kuro bakelio talpa, litrai 0,9
Alyvos bakelio talpa, litrai 0,4
Variklio alyva SAE 30
Svoris
Su tuščiais bakeliais, kg 35,1
Skleidžiamas triukšmas58
Garso galios lygis, išmatuotas dB (A) 98
Garso galios lygis, garantuojamas LWA dB (A) 98
Garso lygiai59
Naudotojo ausį veikiantis garso slėgis, dB (A) 86
Vibracijos lygis60
Rankena, m/s2	5,9
Pjovimo įranga
Pjovimo aukštis, mm 25–75
Pjovimo plotis, mm 560
Pjovimo sistema Surinkimas / BioClip	® / šoninis išme-timas
Peilis – standartinis Surinkimas 598562701
Peilis – priedas Mulčiavimas 598563601
Pavara
Greitis, km/h 3,0 - 4,5

EB atitikties deklaracija

EB atitikties deklaracija

„Husqvarna AB“, SE-561 82 Huskvarna, Švedija, tel. [phone], patvirtina, kad vejapjovės Husqvarna ir LC 356VP, kurių serijos numeriai prasideda nuo 2019, atitinka šių TARYBOS DIREKTYVOS reikalavimus:

• 2006 m. gegužės 17 d. direktyvos 2006/42/EB del mašinų;
• 2014 m. vasario 26 d. direktyvos 2014/30/ES del elektromagnetinio suderinamumo;
• 2000 m. gegužės 8 d. direktyvos 2000/14/EB del į aplinką skleidžiamo triukšmo.
• 2011 m. birželio 8 d. direktyvos 2011/65/ES del tam tikru pavojingu medžiagų naudojimo elektros ir elektroninėje įrangoje.

Daugiau informacijos apie triukšmo emisiją žr. „Techniniai duomenys“.

Taikyti šie standartai:

EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Jei nenurodyta kitaip, taikomos naujausios paskelbtos nurodytų standartų versijos.

Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden pateikė ataskaitą dėl atitikties 2000 m. gegužės 8 d. TARYBOS DIREKTYVOS 2000/14/EB dėl į aplinką skleidžiamo triukšmo VI priedo reikalavimams įvertinimo.

Huskvarna, 2021-11-30

$$ \Delta \cdot 2 m $$

Claes Losdal, plėtros vadovas / sodo produktai (igaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentacija.)

Saturs

levads.... 258

Drošiba....259

Montāža....262

Lietošana....264

Apkope....267

Originalios instrukcijos

Lietošanas pamācība Originele instructies Originale instruksjoner Oryginalne instrukcje Instruções originais Instrucțiuni initiale Оригинальные инструкции Pôvodné pokyny Izvirna navodila Originalna uputstva Bruksanvisning i original Orijinal talimatlar Оригінальні інструкції 原始说明
