РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WD 7.700 P Kärcher

J 1 Tehnički podaci Napon Snaga P nominalna Snaga P maks Maks. priključna snaga utičnice uređaja Mrežni osigurač (inertan) Volumen spremnika Vodozahvat sa drškom Vodozahvat sa podnim nastavkom Strujni kabal Nivo zvučnog pritiska (EN 60704-2-1) Težina (bez pribora) 149SR– 7 Уважаеми клиенти, Преди първото използване на Вашия уред прочетете това оригинално инструкцуя упътване за ра- бота, действайте според него и го запа- зете за по-късно използване или за следващия притежател. Настоящият уред е предназначен за употреба като прахосмукачка за сухо и мокро почистване съгласно цитираните в настоящото упътване за експлоатация описания и изисквания за безопасност. Този уред е разработен за частна упо- треба и не е предвиден за натоварвани- ята на промишлената употреба. – Пазете уреда от дъжд. Не го съхра- нявайте на открито. – Внимание: Изсмукване на пепел и сажди само с филтър за грубо пре- чистване (№ за поръчка 2.863-139). Прахосмукачката за мокро/ сухо почист- ване да се използва само с: – Оригинална филтърна торбичка. – Оригинални резервни части, принад- лежности или специални принадлеж-

Производителят не поема гаранция за евентуални повреди, които са причине- ни поради използване не по предназна- чението или неправилно обслужване. Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел

Старите уреди съдържат ценни ма- териали, подлежащи на рецикли- ране, които могат да бъдат употребени повторно. Поради това моля отстранявайте старите уреди, използ- вайки подходящи за целта системи за

Филтърът и филтърната торба са произ- ведени от материали, които не са опас- ни за околната среда.

не съдържат засмукани субстан- ции, които са забранени за домакински- те отпадъци, могат да бъдат отстранени заедно с нормалните домакински отпа-

Указания за съставките (REACH) Актуална информация за съставките ще намерите на: www.kaercher.com/REACH Във всяка страна са валидни издадени- те условия за гаранция от страна на наше оторизирано дружество за раз- пространение на продуктите ни. Евенту- ални повреди в уреда в рамките на срока на гаранцията се отстраняват без- платно, ако причината за тях е в матери- ала или при производството. В случай на използване на правото на гаранция се обръщайте, моля, към Вашия търго- вец или най-близкия оторизиран сервиз,

представите борудването и доку- мента за покупка. (Адресите ще намерите на задната страни-

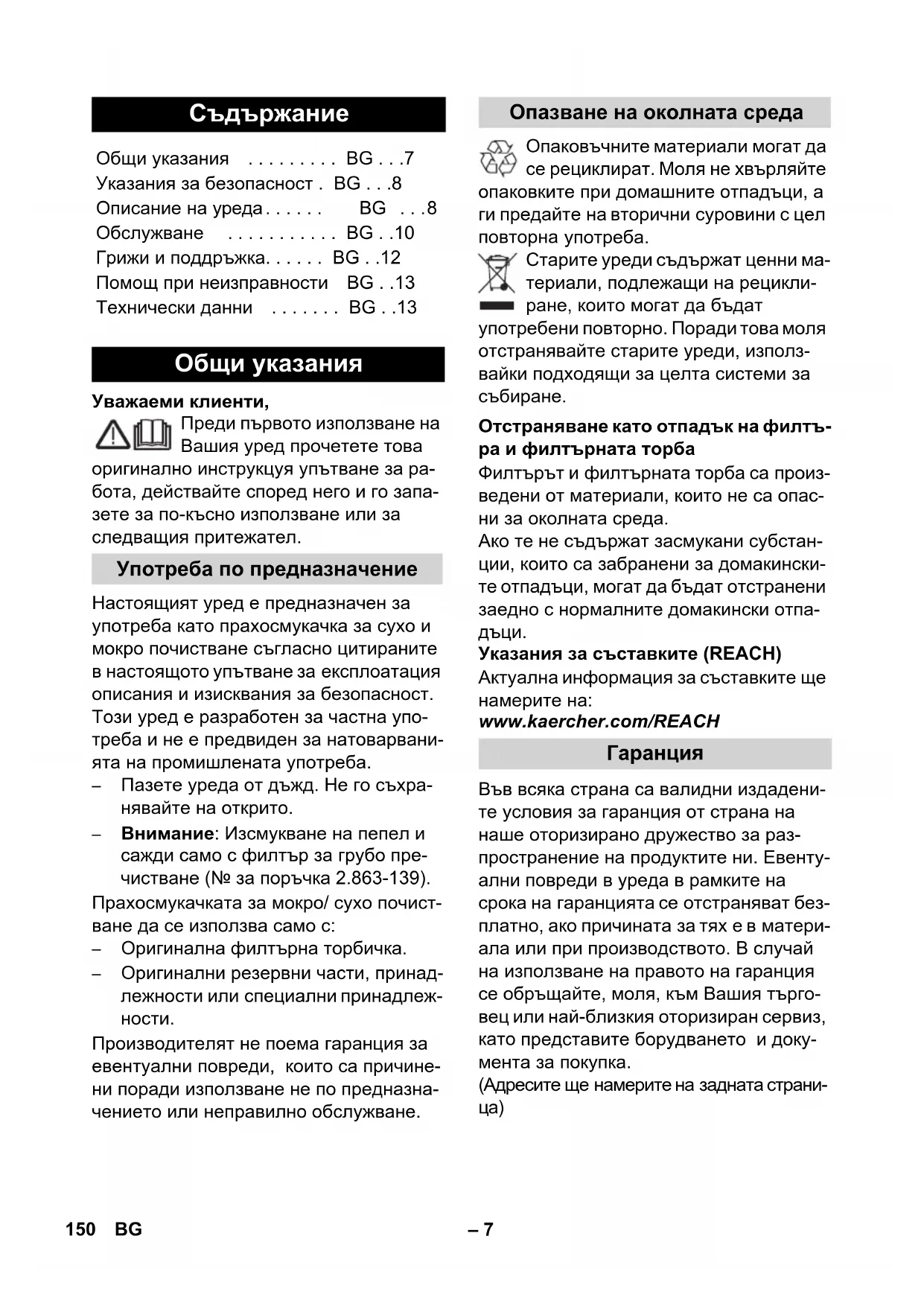

• Общи указания
• BG p. 7
• Указания за безопасност . BG Описание на уреда p. 8
• BG Обслужване p. 8
• BG Грижи и поддръжка p. 10
• BG p. 12
• Помощ при неизправности BG Технически данни p. 13
• BG Общи указания Употреба по предназначение Опазване на околната среда Отстраняване като отпадък на филтъ- ра и филтърната торба p. 13

150 BG– 8 При въпроси и повреди Вашият дистри- бутор на KÄRCHER ще Ви помогне с удоволствие. (Адресите ще намерите на задната стра-

Списък на най-често необходимите ре- зервни части ще намерите в края на упътването за експлоатация. Резервни части и принадлежности це получите от Вашия търговец или във филиала на KÄRCHER.

Адресите ще намерите на задната стра-

– Този уред не е предназначен за упо- треба от лица (включително деца) с ограничени психически, сензорни и умствени способности или с недос- татъчен опит и/или с недостатъч- ни познания, освен ако не се контролират от отговорно за тях- ната сигурност лице или са получи- ли от него инструкции, как да използват уреда. Децата би тряб- вало да се наблюдават, за да се га- рантира, че не си играят с уреда. – Дръжте опаковъчното фолио дале- че от деца, съществува опасност от задушаване! – Уредът да се изключва след всяко използване или преди всяко почист- ване/ поддръжка. – Опасност от пожар. Не засмуквай- те горящи или тлеещи предмети. – Забранена е работата във взривоо- пасни помещения. 몇 Електрическо захранване Свръзвайте уреда само към променлив ток. Напрежението трябва да съот- ветства на цитираното върху табел- ката на уреда напрежение. Опасност от токов удар Никога не докосвайте мрежовия кабел и щепсела с влажни ръце. Мрежовия кабел да се хваща само за щепсела, да не се дърпа от контакта

Преди всяка употреба проверявайте мрежовия кабел с щепсела за повреди. Повреден мрежови кабел трябва неза- бавно да се замени от оторизиран

виз/специалист – електротехник. За да избегнете аварии с тока, Ви пре- поръчваме да използвате контакти, преди които е монтиран предпазител (максимално 30 mA номинална сила на тока за задействане).

При завихряне с въздуха за всмукване определени вещества могат да обра- зуват експлозивни пари или смеси! Никога не изсмуквайте следните ве-

– Експлозивни или горими газове, течности и прахове (реактивни

– Реактивните метални прахови (на- пр. алуминий, магнезий, цинк) във връзка със силно активни и кисели почистващи препарати – Неразредени силни киселини и осно-

– органични разтворители (напр. бензин, разредители за бои, аце- тон, нафта). Освен това тези вещества могат да повредят материалите, използвани при изработката на уреда. Вижте схемите на страни- те на отваряне! Това Упътване за употреба описва основните модели на посочените на предната обложка прахосмукачки за мокро/ сухо почистване. Според модела има разлики в обо- рудването и доставените принад-

Служба за работа с клиенти Поръчка на резервни части и спе- циални принадлежности Указания за безопасност Описание на уреда 151BG– 9 При разопаковане проверете дали в опаковката липсват принадлежности от окомплектовката или има повредени елементи. При повреди при транспорта уведомете търговеца, от когото сте заку- пили уреда. включен в обема на доставка възможна принадлежност За свързване на маркуча за засмукване при изсмукване. Указание: За сваляне натиснете фикса- тора с палец и изтеглете всмукателния

За свързване на електрически инстру-

Указание: Спазвайте максималната присъединителна мощност (виж глава „Технически данни“). Поставете смукателния маркуч в отвора за издухване, така функцията на издух- ване е активирана. За носене на уреда или за сваляне на главата на уреда след деблокиране. Това място за съхранение на

лежностите позволява съхранението на смукателния маркуч, всмукателните дюзи и мрежовия кабел. За сваляне на подовата дюза при пре- късване на работа. Това място за съхранение на принад- лежности позволява съхранение на всмукателни тръби или други принад-

За отваряне изтеглете навън, за блоки- ране натиснете навътре.

Филтърът и принадлежащата рамка трябва да се поставят винаги при из-

몇 Внимание: Моля не изхвърляйте! Ако се окачи във вътрешността на ре- зервоара, служи за закрепване на фил- търната торбичка. Връзка за всмукателния маркуч Контакт на уреда Връзка за издухване Дръжка за носене Деблокиращ бутон клапа на фил-

Плъзгаща скоба Бутон за почистване на филтъра ExPress Индикация за почистване на

Кука в мястото за съхранение на принадлежности Бутон за прибиране на мрежо-

Въртящ се прекъсвач (ВКЛ/ИЗКЛ) Позиция за паркиране Място за съхранение на принад- лежности резервоар Тапи на резервоара

Водещи колела за придвижване Плосък филтър с рамка (вече е поставена в уреда) Закрепване на филтърната тор-

152 BG– 10 Указание: За мокро изсмукване не бива да се поставя филтърна торбичка! Препоръка при уреди без почистване на филтъра: За засмукване на фин прах поставете филтърната торбичка. За изсмукване на твърди повърхности и подове с килими: Лост на символа за подове с кили-

Лост на символа за твърди повърх- ностиЗа свързване на маркуча за засмукване с електрически инструмент. За повече гъвкавост при работа с елек- трически инструменти. Указание: Може да се използва и с 몇 Работете винаги с поставения плосък филтър, както при мокро, така и при сухо изсмукване! Свалете главата на уреда, извадете съдържанието от резервоара.Фигура Завъртете резервоара, водещите ко- лела притиснете в отворите на пода на резервоара до упор. Монтаж на задните колела: Изваде- те вложките на лагера една и притиснете големите половинки в поемането на колелата. При уреди без ос: Поставете коле- лата в поемането на колелата. При уреди с ос: Пъхнете колелата в оста и поставете в поемането на ко- След това окачете малките половин- ки в големите половинки и ги завин- тете.Фигура Монтирайте куката. При уреди с плъзгаща скоба: Вкарайте плъзгащата скоба в двата предвидени отвора на главата на уреда и я притиснете докрай надолу. Осигурете ги с два болта отдолу. Указание: Ако плъзгащата скоба се демонтира допълнително, долните отвори отново трябва да бъдат за- творени с двата болта, за да функ-ционират.Фигура Поставете и блокирайте главата на уреда.Фигура Прикрепване на принадлежностиФигура Включете щепсела в електрическата мрежа.Фигура Да се включи уреда. Положение I: Изсмукване или издух- Положение 0: Уредът е изключен. Филтърна торбичка Всмукателен маркуч с ръкохват-

Всмукателни тръби 2 х 0,5 мПодова дюза(с лост за превключване) Дюза за почистване на фуги АдаптерГъвкав маркуч за инструменти

Положение MAX: Изсмукване с включен електрически инструмент Регулиране на мощността: Намалете при нужда мощността при изсмуква- не, издухване или при работа с елек- трически инструмент. Положение 0: Уредът е изключен. Електрическият инструмент е захра- нен с напрежение. 몇 Работете само със сух плосък

Препоръка при уреди без почистване на филтъра: За засмукване на фин прах поставете филтърната торбичка. Степента на пълнене на филтърната торбичка е зависима от мръсотията, която се изсмуква. Поставените допълнително филтър- ни торбички могат да се спукат, пора- ди това сменяйте своевременно

При фин прах, пясък и т.н. ... филтър- ната торбичка трябва да се сменя по-

При уреди с почистване на филтъра ExPress: При засмукване без филтърна торбичка индикацията за почистване на филтъра показва червено, ако плоският филтър трябва да бъде почистен. Приложете почистване на филтъра. Почистването на филтъра ExPress

предвидено за големи количества фин прах без поставена филтърна торбичка. При червена индикация за почистване на филтъра почистете плоския филтър:

Натиснете 3 х бутона за почистване на филтъра при включен уред, при това изчакайте ок. 4 секунди между отделните задействания. Указание: След няколкократно по- чистване на филтъра или червена

за почистване на филтъ- ра проверете обема на запълване на резервоара. При нужда изпразнете резервоара. За изсмукване на влага респ. мокри места поставете желаните принад- лежности на всмукателните тръби респ. директно на дръжката. 몇 Внимание: Не използвайте филтърна торбичка! Ако се образува пяна или изтича теч- ност, изключете уреда веднага!! Забележка: Ако резервоарът е пълен, поплавък затваря всмукателния отвор и уредът работи с повишени обороти. Веднага изключете уреда и изпразне- те резервоара. При нужда пригодете адаптора с нож към диаметъра на свързване на електрическия инструмент.

A) Поставете включения в окомплек- товката адаптер към ръкохватката на всмукателния маркуч и свържете електрическия инструмент.

B) За повече гъвкавост при работа използвайте гъвкавия маркуч за ин- струменти. Свържете го със смука- телния маркуч и евент. с адаптер и към извода на електрическия инстру-

уреди с вграден контакт: Щеп- села на електрическия инструмент да се пъхне в прахосмукачката. Включете уреда (въртящият прекъс- вач наляво на положение MAX) и започнете работа. При уреди с вграден контакт Сухо изсмукване Почистване на филтъра ExPress Мокро изсмукване Работа с електрически инстру-

154 BG– 12 Забележка: Щом се включи елек- трическият инструмент, смука- телната турбина потегля с 0,5 секунди закъснение. Щом се изключи електрическият инструмент, сму- кателната турбина работи още прибл. 5 секунди, за да се засмуче остатъчната мръсотия в смука- телния маркуч. Почистване на трудно достъпни места и там, където не е възможно изсмукване,

от алеята с баластра.

Поставете смукателния маркуч в от- вора за издухване, така функцията на издухване е активирана. Изключете уреда.

Закачете дюзата за под в позицията за паркиране. Изключете уреда и изтеглете щепсе- ла от контакта.

Свалете главата на уреда, изпразне- те напълнения с мокра или суха мръ- сотия резервоар.

Приберете принадлежностите и мре- жовия кабел на уреда и съхранявай- те уреда в сухи помещения.

Преди всякакви работи по поддръжка- та уредът да се изключва и щепселът да се изважда от контакта. Ремонтни работи и работи по елек- трическите елементи могат да се из- вършват само от оторизиран сервиз.

Не използвайте абразивни средства, препарати за почистване на стъкло или универсални почистващи препара- ти! Никога не потапяйте уреда във во-

Поддържайте уреда и пирнадлеж- ностите му от пластмаса с обичайни- те, намиращи се в търговската мрежа препарати за почистване на

резервоаро и принадлежностите при необх. да се изплакнат с вода и да се подсушат преди да се употребят от-

При уреди без почистване на фил-

Деблокирайте капака на филтъра и го отворете. Свалете рамката и фил- търа и изтупайте филтъра. При нуж- да почистете филтъра под течаща вода. Не търкайте филтъра и не го

Преди да го монтирате го оставете да изсъхне напълно.

Накрая първо поставете филтъра и след това рамката. При уреди с почистване на филтъ- ра ExPress: Задействайте почиства- нето на филтъра (вижте глава „Почистване на филтъра ExPress“). Указание: Ако въпреки почистването мощността на всмукване още не е за- доволителна, отделете

ния маркуч от тръбите, дръжте затворен/затворете отвора на всму- кателния маркуч и при затворен всмукателен маркуч още веднъж за- действайте 3 x бутона за почистване на филтъра. Работа като духалка Прекъсване на работа Край на работата Изпразване на резервоара Съхранение на уреда Грижи и поддръжка H 2 Почистване на плоския филтър I 1

155BG– 13 Вероятно мрежовият кабел е замър- сен, почистете мрежовия кабел. Веднага изключете уреда.

Почистете системата на поплавъка: Свалете главата на уреда, завъртете кошничката на поплавъка (A) по по- сока на стрелката и я свалете. След това свалете поплавъка (B) и измий- те и двете под течаща вода. За монтажа първо вкарайте

ка, след това поставете кошничката на поплавъка и я блокирайте. Ако мощността на всмукване на уреда се понижи, моля проверете следните

Принадлежностите, всмукателният маркуч или всмукателните тръби са запушени, отстранете запушването. Плоският филтър е замърсен: При уреди без почистване на фил- търа ExPress: Демонтирайте и по- чистете плоския филтър (вижте глава "Почистване на плоския фил-

При уреди с почистване на филтъ- ра ExPress: Задействайте бутона за почистване на филтъра 3 x, евент. повторете почистването със затво- рен всмукателен маркуч (вижте гла- ва „Почистване на филтъра“). При нужда почистете филтъра под течаща вода. Подменете повредения плосък фил-

Филтърната торбичка е пълна: По- ставете нова филтърна торбичка (Номера за поръчки вижте от спи- съка на резервни части в края на тази инструкция).

Не изхвърляйте филтърната торбичка! Техническите данни се намират на отва- рящите се страници. Следва обяснение на използваните там символи. Запазваме си правото на техниче- ски изменения! Помощ при неизправности Прибирането на мрежовия кабел не функционира Излиза вода Недостатъчен ефект от изсмуква-

J 1 Технически данни

Макс. присъед. мощност на контакта на уреда Предпазител (инертен) Обем на резервоара Поемане на вода с ръкохват-
